Type de producto	Conmutador de red
Marca	LevelOne
Modelo	GTP5271
Formato de rack	Estándar 19 pulgadas (1U)
Alimentación eléctrica	100-240 V CA, 50/60 Hz
Interfaz de gestión	Web (192.168.1.1 por defecto) y consola serie (115200 baudios)
Credenciales por defecto	Nombre de usuario: admin, Contraseña: admin
Puertos	Puertos RJ-45 (no especificado), puerto consola
Contenido del embalaje	Unidad principal, cable de alimentación, guía de instalación rápida, soportes en L, CD-ROM, cable consola, patas de goma, declaración UE
Temperatura de funcionamiento	0 °C a 45 °C
Humedad de funcionamiento	10 % a 90 % sin condensación
Entorno de instalación	Interior, protegido del sol y fuentes de calor, buena ventilación
Configuración inicial	Conexión mediante cable consola al PC o mediante navegador web
Mantenimiento	Limpiar con un paño seco; evitar la humedad y los golpes
Seguridad	Puesta a tierra necesaria; no colocar objetos pesados sobre el dispositivo

Preguntas frecuentes - GTP5271 LEVELONE

¿Cómo acceder a la interfaz de gestión web del conmutador?

Abra un navegador web e ingrese la dirección IP por defecto 192.168.1.1 en la barra de direcciones. Inicie sesión con el nombre de usuario admin y la contraseña admin.

¿Cuáles son las credenciales por defecto del conmutador?

Las credenciales por defecto son: nombre de usuario admin, contraseña admin.

¿Cómo configurar la dirección IP de mi computadora para la gestión?

En las propiedades TCP/IPv4 de su computadora, defina una dirección IP fija entre 192.168.1.2 y 192.168.1.254 (por ejemplo, 192.168.1.100).

¿Puedo montar este conmutador en un rack?

Sí, el conmutador está diseñado para un rack estándar de 19 pulgadas. Utilice los soportes en forma de L proporcionados para fijarlo.

¿Qué cables se incluyen con el conmutador?

La caja contiene: un cable de alimentación, un cable consola, así como un CD-ROM con la documentación.

¿Cuál es el rango de temperatura de funcionamiento?

El conmutador funciona correctamente entre 0 °C y 45 °C.

¿Cómo conectar el conmutador a un PC para la configuración inicial?

Use el cable consola proporcionado para conectar el puerto consola del conmutador al puerto serie de su PC. Configure el software de terminal con 115200 baudios, 8 bits de datos, sin paridad, 1 bit de parada, sin control de flujo.

¿Qué hacer si el indicador de alimentación no se enciende?

Verifique que el cable de alimentación esté correctamente conectado y que el tomacorriente funcione. Asegúrese de que la alimentación esté entre 100 y 240 V CA.

¿Dónde encontrar la guía de configuración completa?

La guía de configuración detallada se encuentra en el CD-ROM incluido con el conmutador. También puede consultar la guía de referencia CLI y la guía de gestión web.

¿Cómo instalar el conmutador en una mesa de trabajo?

Pegue las patas de goma en la parte inferior de la carcasa, luego coloque el conmutador sobre una superficie estable y bien puesta a tierra. Enchufe el cable de alimentación.

MANUAL DE USUARIO GTP5271 LEVELONE

Contenido del paquete

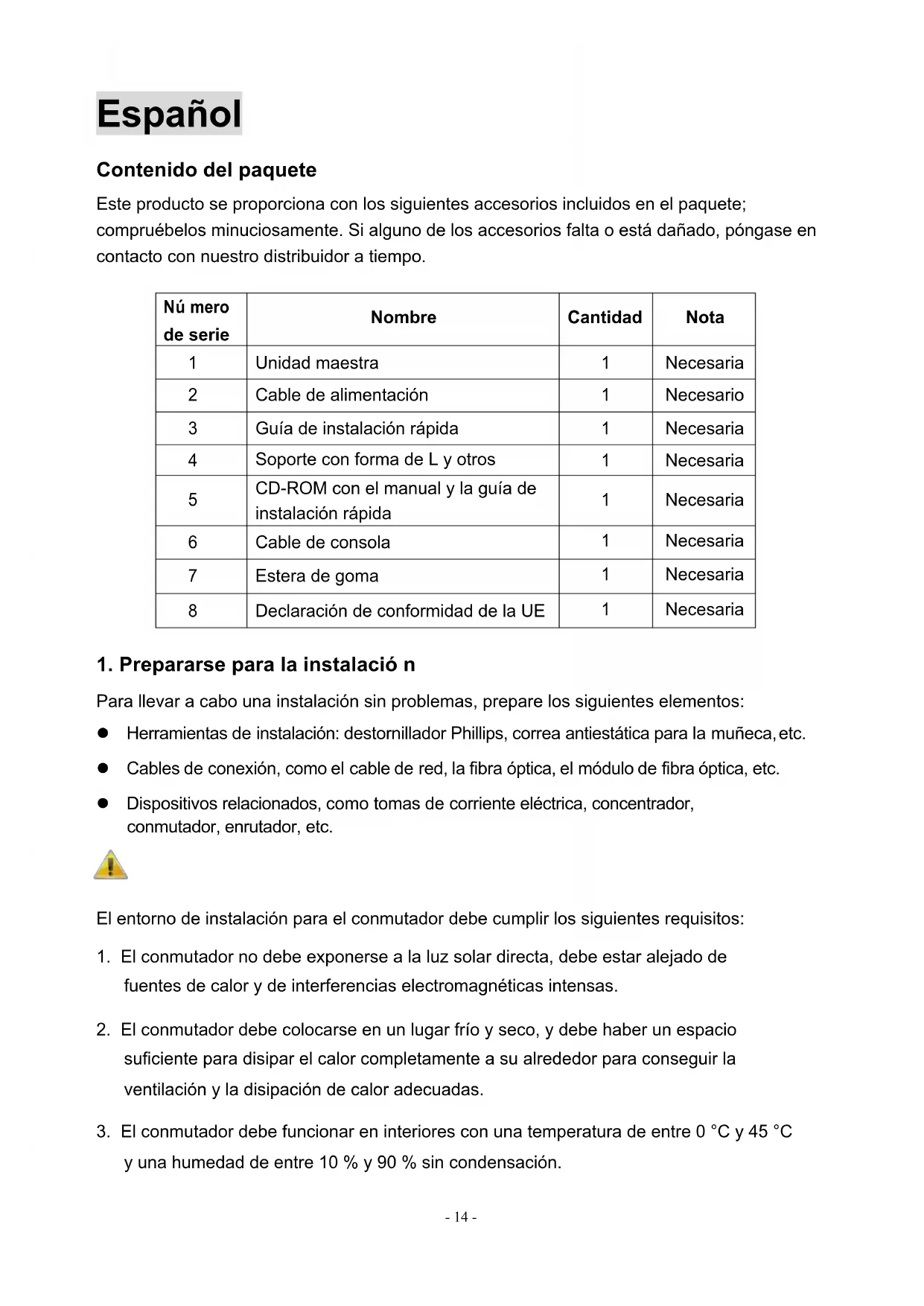

Este producto se proporciona con los siguientes accesorios incluidos en el paquete; compruébelos minuciosamente. Si alguno de los accesorios falta o está dañado, póngase en contacto con nuestro distribuidor a tiempo.

Nú mero de serie	Nombre	Cantidad	Nota
1	Unidad maestra	1	Necesaria
2	Cable de alimentación	1	Necesario
3	Guía de instalación rápida	1	Necesaria
4	Soporte con forma de L y otros	1	Necesaria
5	CD-ROM con el manual y la guía de instalación rápida	1	Necesaria
6	Cable de consola	1	Necesaria
7	Estera de goma	1	Necesaria
8	Declaración de conformidad de la UE	1	Necesaria

1. Prepararse para la instalació n

Para llevar a cabo una instalación sin problemas, prepare los siguientes elementos:

• Herramientas de instalación: destornillador Phillips, correa antiestática para la muñeca, etc.
• Cables de conexión, como el cable de red, la fibra óptica, el módulo de fibra óptica, etc.
• Dispositivos relacionados, como tomas de corriente eléctrica, concentrador, conmutador, enrutador, etc.

El entorno de instalación para el conmutador debe cumplir los siguientes requisitos:

1. El conmutador no debe exponerse a la luz solar directa, debe estar alejado de fuentes de calor y de interferencias electromagnéticas intensas.
2. El conmutador debe colocarse en un lugar frío y seco, y debe haber un espacio suficiente para dispar el calor completamente a su alrededor para conseguir la ventilación y la disipación de calor adecuadas.
3. El conmutador debe funcionar en interiores con una temperatura de entre 0 °C y 45 °C y una humedad de entre 10 % y 90 % sin condensación.

2. Instalació n del equipo

■ Se instala en el bastidor

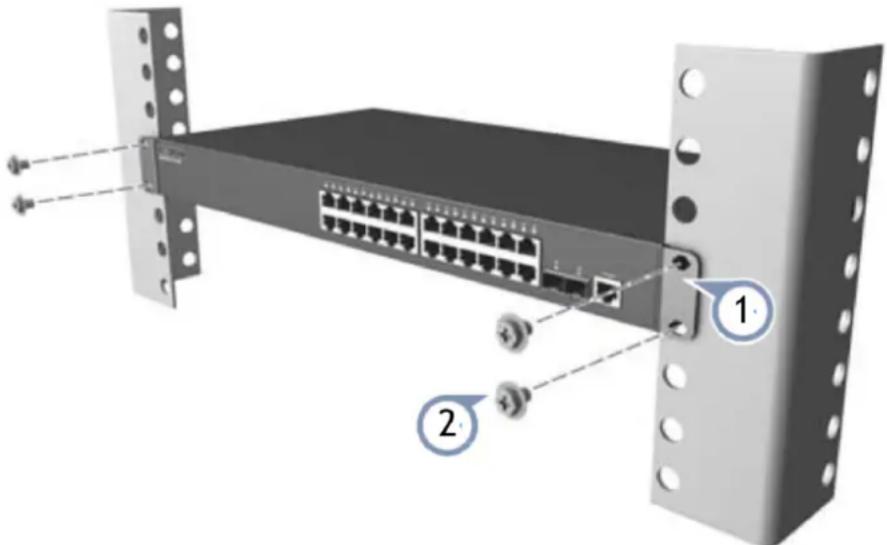

Instale el conmutador en un bastidor estándar de 19 pulgadas y siga los pasos de instalación que se indican a continuación:

1. Compruebe la toma de tierra y la estabilidad delbastidor;
2. Instale los dos soportes con forma de L de los accesorios en ambos lados del panel de conmutación y fijelos con los tornillos incluidos con los accesorios;
3. Coloque el conmutador en la ubicación adecuada del bastidor y apóyelo utilizando unabandeja;
4. Fije los soportes con forma de L en la ranuras de guía fijadas a ambos extremos del bastidor para garantizar que el conmutador se puede montar en dicho bastidor de una manera estable y horizontal;
5. Utilice un cable de alimentación para enchufar el conector de alimentación del conmutador a la toma de alimentación.

■ Instalado en la mesa de trabajo

Instale el conmutador en una mesa de trabajo y siga los pasos de instalación que se indican a continuación:

1. Coloque el conmutador con su parte inferior hacia arriba en una mesa de trabajo suficientemente grande, estable y correctamente conectada a tierra;
2. Quite el papel protector adhesivo del pie y pegue las 4 almohadillas en las 4 ranuras redondas situadas en la parte inferior de la carcasarespectivamente;
3. Dé la vuelta al conmutador y colóquelo en la mesa de trabajo de manera que quede estable;

4. Utilice un cable de alimentación para enchufar el conector de alimentación del conmutador a la toma de alimentación.

5. El conmutador utiliza corriente alterna con los valores de 100-240 V y 50/60 Hz. Asegúrese de que tanto la toma de alimentación, la toma de tierra están en buen estado antes de conectar la alimentación.

6. Después de conectar la alimentación, compruebe que el indicador de alimentación del conmutador (Alimentación) está encendido, en cuyo caso indica que el suministro eléctrico está conectado correctamente.

7. No coloque objetos pesados sobre el conmutador.

3. Realizar la configuración inicial

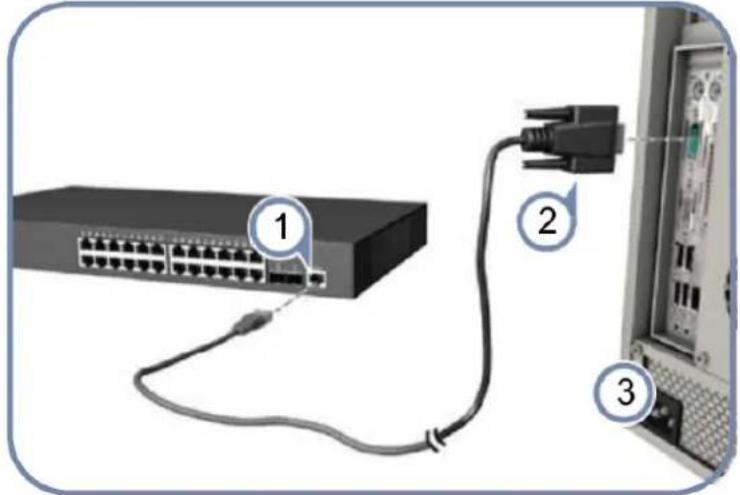

1. Conecte su PC al puerto de la consola del conmutador mediante el cable de consola incluido.
2. Configure el puerto serie de su PC: 115200 bps, 8 caracteres, sin paridad, un bit de parada, 8 bits de datos y sin control de flujo.
3. Inicie sesión en la interfaz de la línea de comandos (CLI) usando la configuración predeterminada: tanto el nombre de usuario como la contraseña son "admin".

Nota: Para obtener más información sobre la configuración del conmutador, consulte la Guía de referencia de la interfaz de la línea de comandos y la Guía de administración web.

4. Iniciar sesió n en elequipo

1. Conecte el cable de interfaz RJ-45 de un conmutador con un equipo mediante un cable de red.
2. Establezca las propiedades TCP/IP del equipo. Consulte el Apéndice: Configurar el equipo.

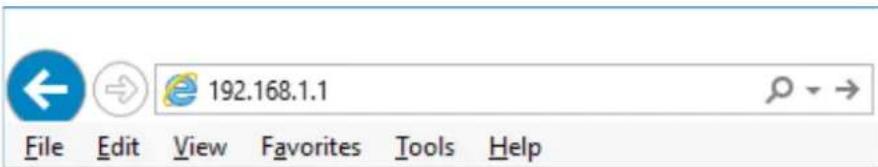

3. Iniciar sesión en el equipo: abra un explorador y escriba 192.168.1.1 en la barra de direcciones y, a continuación, presione entrar. En la interfaz de inicio de sesión desplegable, introduzca el nombre de usuario de inicio de sesión de fábrica ("admin"), la contraseña ("admin") y haga clicen Aceptar.

192.168.1.1 File Edit View Favorites Tools Help

admin ...... Login

5. Apéndice: Configurar el equipo

Windows

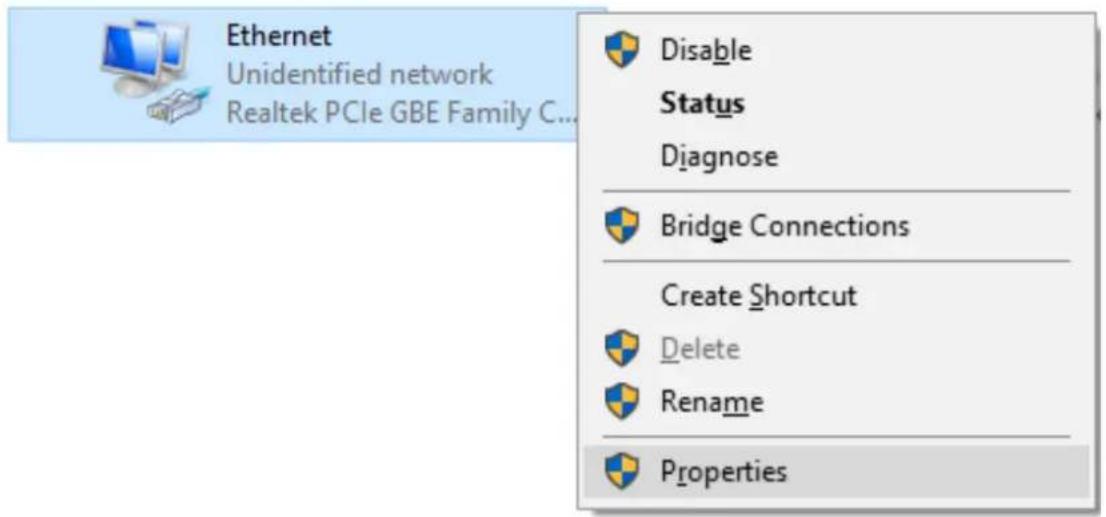

1. Haga clic en Inicio—> Panel de control —> Redes e Internet —> Centro de redes y recursos compartidos —> Cambiar configuración del adaptador, haga clic con el botón derecho en Conexión local y seleccione Propiedades;

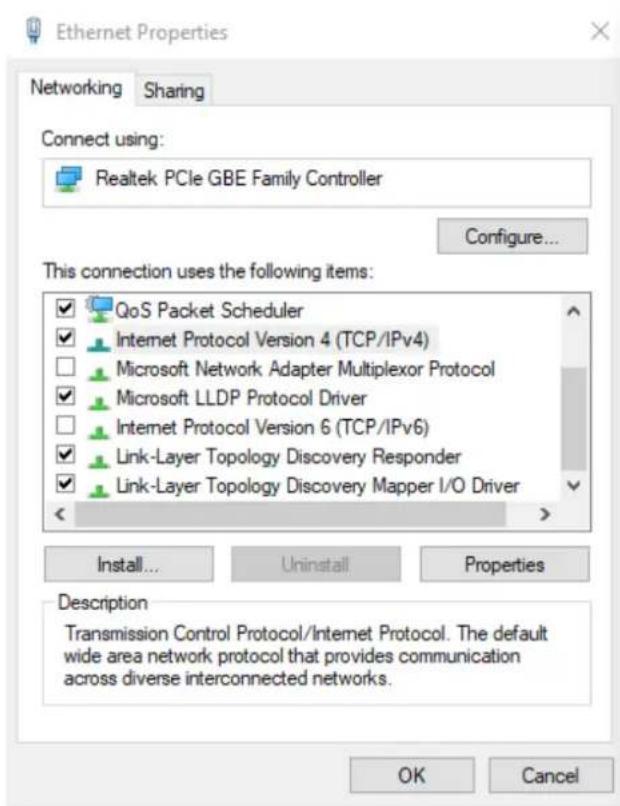

2 Haga doble clic en Protocolo de Internet 4 (TCP/IPv4); Establezca la dirección IP del equipo: la dirección IP del equipo debe ser cualquiera de las siguientes direcciones IP disponibles: 192.168.1.2 \~ 192.168.1.254. A continuación, haga clic en Aceptar para volver a la página anterior y, por último, haga clic en Aceptar.

5. Anexo: Configurar o computador

Windows
