MANUAL DE USUARIO GTL2872 LEVELONE

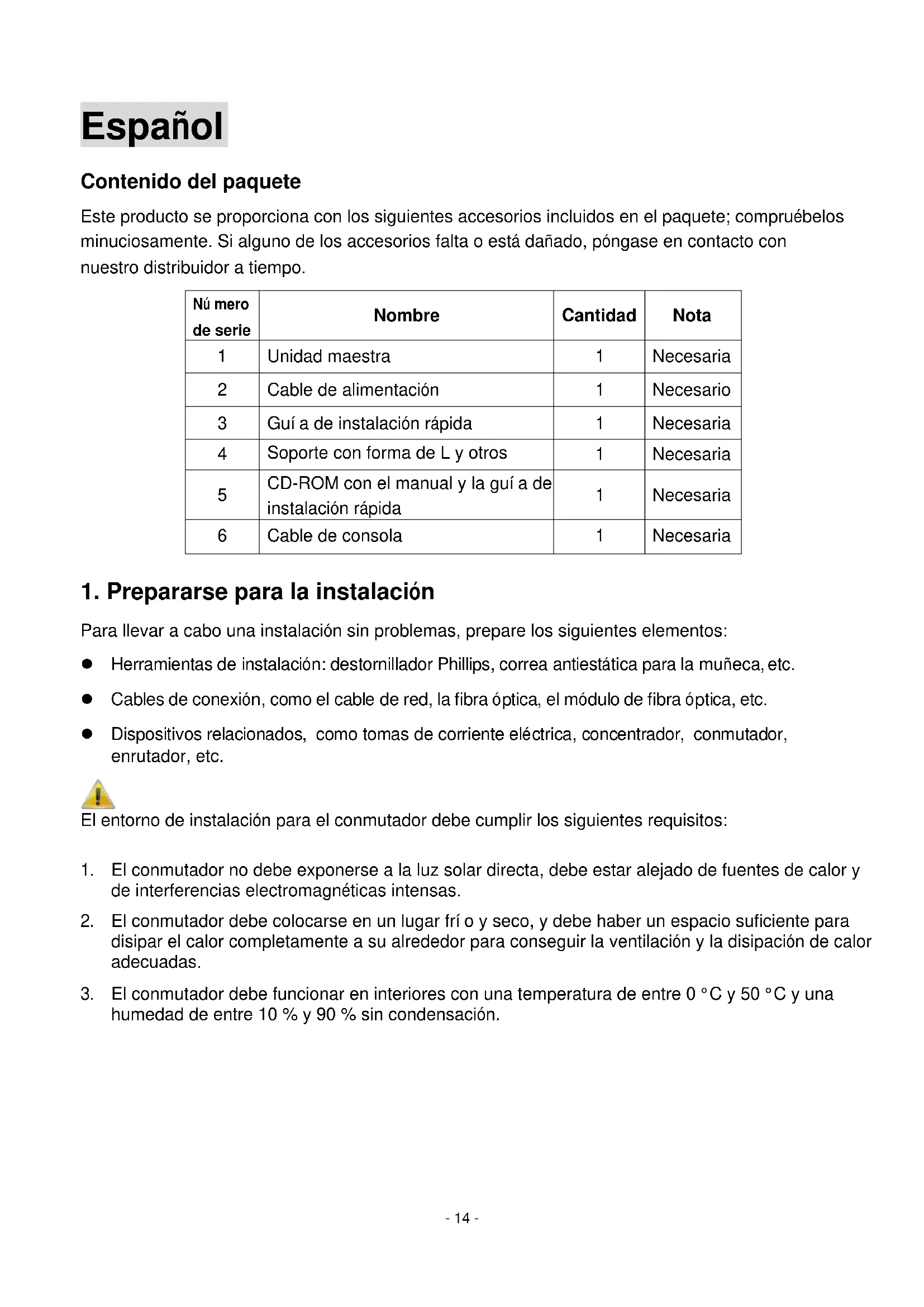

Español Contenido del paquete Este producto se proporciona con los siguientes accesorios incluidos en el paquete; compruébelos minuciosamente. Si alguno de los accesorios falta o está dañado, póngase en contacto con nuestro distribuidor a tiempo. Nú mero de serie Nombre Cantidad Nota

Cable de alimentación

Guía de instalación rápida

Soporte con forma de L y otros

CD-ROM con el manual y la guía de instalación rápida

1. Prepararse para la instalación

Para llevar a cabo una instalación sin problemas, prepare los siguientes elementos: Herramientas de instalación: destornillador Phillips, correa antiestática para la muñeca, etc. Cables de conexión, como el cable de red, la fibra óptica, el módulo de fibra óptica, etc. Dispositivos relacionados, como tomas de corriente eléctrica, concentrador, conmutador, enrutador, etc. El entorno de instalación para el conmutador debe cumplir los siguientes requisitos:

El conmutador no debe exponerse a la luz solar directa, debe estar alejado de fuentes de calor y de interferencias electromagnéticas intensas.

El conmutador debe colocarse en un lugar frío y seco, y debe haber un espacio suficiente para disipar el calor completamente a su alrededor para conseguir la ventilación y la disipación de calor adecuadas.

El conmutador debe funcionar en interiores con una temperatura de entre 0 °C y 50 °C y una humedad de entre 10 % y 90 % sin condensación.- 15 -

2. Instalación del equipo

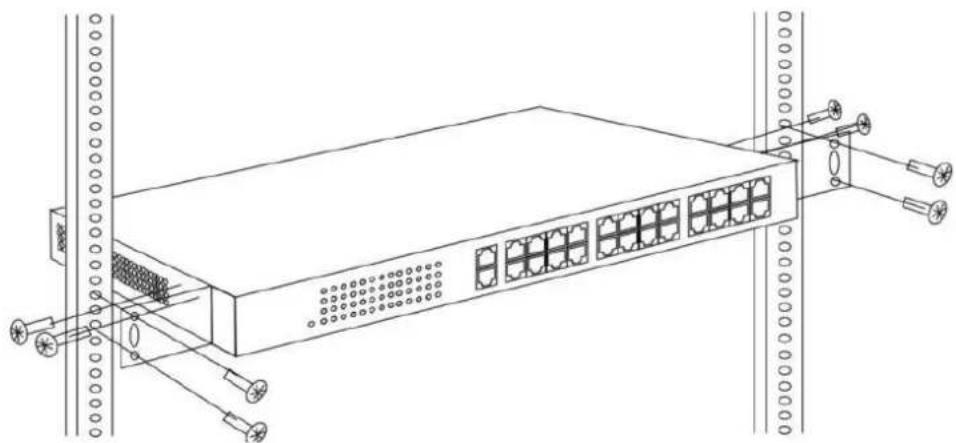

■ Se instala en el bastidor Instale el conmutador en un bastidor estándar de 19 pulgadas y siga los pasos de instalación que se indican a continuación:

Compruebe la toma de tierra y la estabilidad del bastidor;

Instale los dos soportes con forma de L de los accesorios en ambos lados del panel de conmutación y fíjelos con los tornillos incluidos con los accesorios;

Coloque el conmutador en la ubicación adecuada del bastidor y apóyelo utilizando una bandeja;

Fije los soportes con forma de L en la ranuras de guía fijadas a ambos extremos del bastidor para garantizar que el conmutador se puede montar en dicho bastidor de una manera estable y horizontal;

Utilice un cable de alimentación para enchufar el conector de alimentación del conmutador a la toma de alimentación.

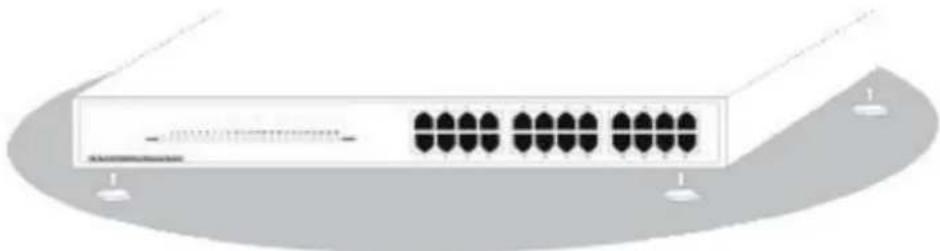

■ Instalado en la mesa de trabajo Instale el conmutador en una mesa de trabajo y siga los pasos de instalación que se indican a continuación:

Coloque el conmutador con su parte inferior hacia arriba en una mesa de trabajo suficientemente grande, estable y correctamente conectada a tierra;

Quite el papel protector adhesivo del pie y pegue las 4 almohadillas en las 4 ranuras redondas situadas en la parte inferior de la carcasa respectivamente;

Dé la vuelta al conmutador y colóquelo en la mesa de trabajo de manera que quede estable;

Utilice un cable de alimentación para enchufar el conector de alimentación del conmutador a la toma de alimentación.- 16 -

El conmutador utiliza corriente alterna con los valores de 100-240 V y 50/60 Hz. Asegúrese de que tanto la toma de alimentación, la toma de tierra están en buen estado antes de conectar la alimentación.

Después de conectar la alimentación, compruebe que el indicador de alimentación del conmutador (Alimentación) está encendido, en cuyo caso indica que el suministro eléctrico está conectado correctamente.

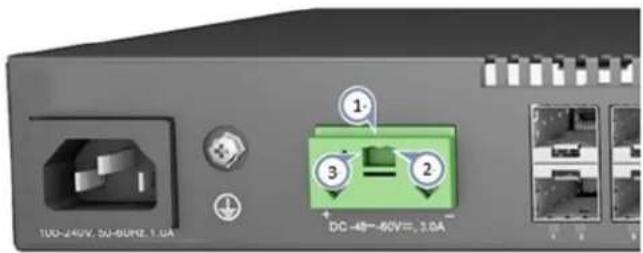

No coloque objetos pesados sobre el conmutador. Alimentación de CC Advertencia: Antes de realizar el cableado del enchufe de CC o conectar la alimentación al interruptor, asegúrese de que la energía a las líneas de alimentación está desconectada en el disyuntor del circuito de suministro o desconectada del bus de energía. Advertencia: Esta unidad está diseñada para recibir energía de una fuente de alimentación de CC homologada por IEC/UL adecuada para entradas con valores nominales de -48 a -60 VCC y 3,0

El conmutador admite la opción de conectar una fuente de alimentación externa de entre -48 y - 60 VCC a su bloque de terminales de CC.

Conecte el cable de alimentación de -48 VCC al contacto “-” del enchufe de CC.

Conecte el cable de tierra o de retorno al contacto “+” del enchufe de CC.

3. Iniciar sesión en el equipo

Conecte el cable de interfaz RJ-45 de un conmutador con un equipo mediante un cable de red.

Establezca las propiedades TCP/IP del equipo. Consulte el Apéndice: Configurar el equipo.

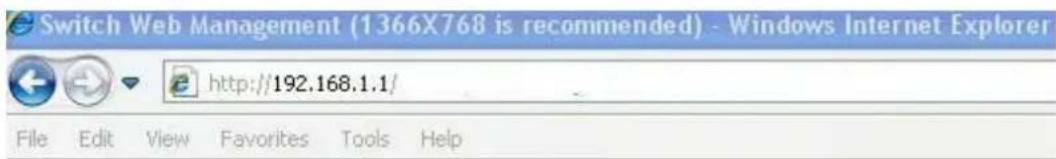

Iniciar sesión en el equipo: abra un explorador y escriba 192.168.1.1 en la barra de direcciones y, a continuación, presione entrar. En la interfaz de inicio de sesión desplegable, introduzca el nombre de usuario de inicio de sesión de fábrica ("admin"), la contraseña ("admin") y haga clic en Aceptar.- 17 -

Apéndice: Configurar el equipo ■ Windows

Haga clic en Inicio→ Panel de control→ Redes e Internet→ Centro de redes y recursos compartidos→ Cambiar configuración del adaptador, haga clic con el botón derecho en Conexión local y seleccione Propiedades;

Establezca la dirección IP del equipo: la dirección IP del equipo debe ser cualquiera de las siguientes direcciones IP disponibles: 192.168.1.2 ~ 192.168.1.254. A continuación, haga clic en Aceptar para volver a la página anterior y, por último, haga clic en Aceptar.- 18 -
