MANUALE UTENTE GTL2872 LEVELONE

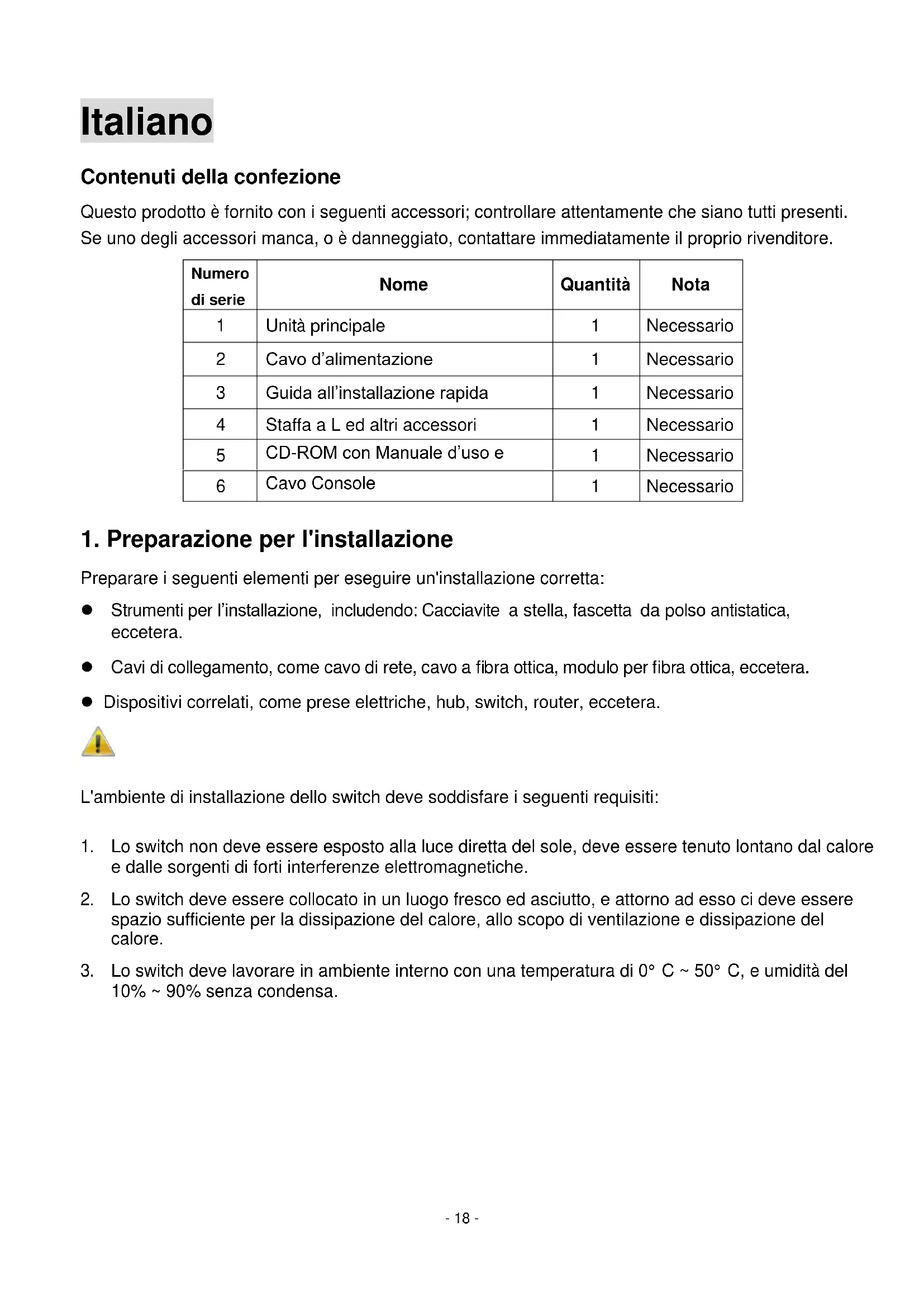

Italiano Contenuti della confezione Questo prodotto è fornito con i seguenti accessori; controllare attentamente che siano tutti presenti. Se uno degli accessori manca, o è danneggiato, contattare immediatamente il proprio rivenditore. Numero di serie Nome Quantità Nota
Cavo d’alimentazione
Guida all’installazione rapida
Staffa a L ed altri accessori
1. Preparazione per l'installazione
Preparare i seguenti elementi per eseguire un'installazione corretta: Strumenti per l’installazione, includendo: Cacciavite a stella, fascetta da polso antistatica, eccetera. Cavi di collegamento, come cavo di rete, cavo a fibra ottica, modulo per fibra ottica, eccetera. Dispositivi correlati, come prese elettriche, hub, switch, router, eccetera. L'ambiente di installazione dello switch deve soddisfare i seguenti requisiti:
Lo switch non deve essere esposto alla luce diretta del sole, deve essere tenuto lontano dal calore e dalle sorgenti di forti interferenze elettromagnetiche.
Lo switch deve essere collocato in un luogo fresco ed asciutto, e attorno ad esso ci deve essere spazio sufficiente per la dissipazione del calore, allo scopo di ventilazione e dissipazione del calore.
Lo switch deve lavorare in ambiente interno con una temperatura di 0° C ~ 50° C, e umidità del 10% ~ 90% senza condensa.- 19 -
2. Attrezzature di installazione

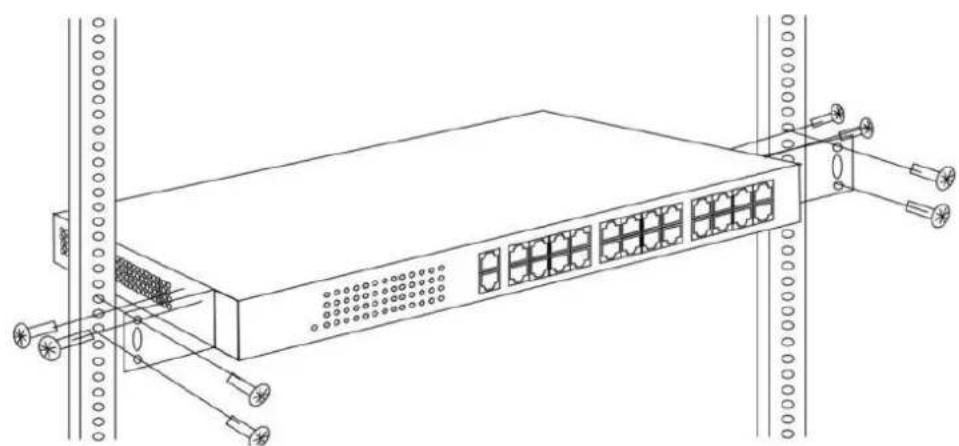

■ Installazione su rack Installare lo switch su un rack standard da 19 pollici. La procedura di installazione è la seguente:
Controllare la messa a terra e la stabilità del rack;
Installare le due staffe a L, fornite in dotazione, su entrambi i lati del pannello dello switch, quindi fissarle con le viti fornite in dotazione;
Collocare lo switch nella posizione appropriata del rack, e sostenerlo utilizzando un cassetto;
Fissare le staffe a L sulle guide degli alloggi fissati su entrambe le estremità del rack, per assicurare che lo switch può essere montato sul rack in modo stabile e orizzontale;

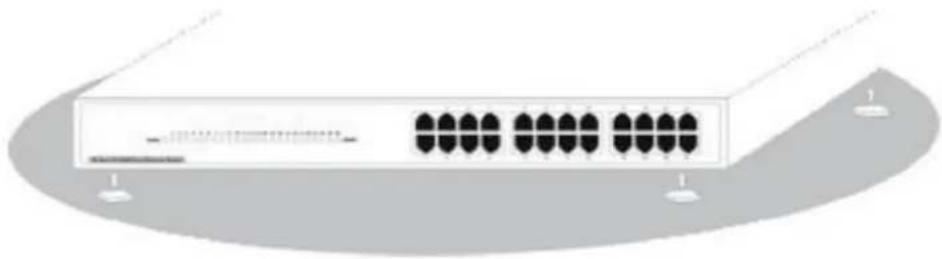

Utilizzare un cavo di alimentazione per collegare il connettore di alimentazione dello switch alla presa di corrente. ■ Installazione su piano di lavoro Installare lo switch su un tavolo. La procedura di installazione è la seguente:
Collocare lo switch appoggiandone il fondo su un piano di lavoro sufficientemente spazioso, stabile e con corretta messa a terra;
Rimuovere la carta adesiva protettiva dai piedini ed attaccare i 4 piedini nei 4 fori rotondi sulla parte inferiore della copertura;
Capovolgere lo switch, e collocarlo in modo stabile sul piano di lavoro;
Utilizzare un cavo di alimentazione per collegare il connettore di alimentazione dello switch alla presa di corrente.- 20 -
Lo switch utilizza AC 100-240V, 50 / 60Hz; assicurarsi che l'alimentazione e la messa a terra siano normali prima di accendere.
Dopo l'accensione, controllare che l'indicatore di alimentazione dello switch (Power) sia acceso; in caso affermativo significa che l'alimentatore è collegato correttamente.

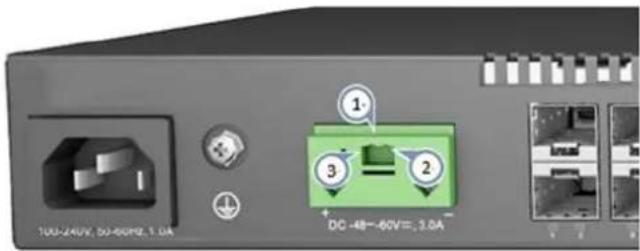

Non collocare alcun oggetto sopra lo switch. Alimentazione CC Avvertenza: Prima di collegare la spina CC o l'alimentazione all'interruttore, assicurarsi che l'alimentazione delle linee di alimentazione sia disattivata sull'interruttore di alimentazione o scollegata dal bus di alimentazione. Avvertenza: Questa unità deve essere alimentata da una fonte di alimentazione CC con approvazione IEC/UL adeguata con ingresso da -48 a -60 V CC, 3,0 A.
L'interruttore supporta l'opzione di collegare un'alimentazione esterna da -48 a -60 V CC alla morsettiera CC
Collegare il cavo di alimentazione a -48 V CC al pin “-” della presa CC.
Collegare il cavo di terra/ritorno al pin “+” della presa CC.
3. Accesso al dispositivo
Collegare il cavo di interfaccia RJ-45 di uno switch ad un computer utilizzando un cavo di rete.
Impostare le proprietà TCP/IP del computer, fare riferimento all’Appendice: Configurazione del computer.

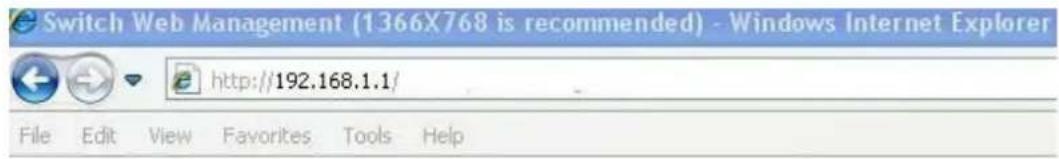

Accesso al dispositivo: Aprire un browser ed inserire 192.168.1.1 nella barra degli indirizzi, quindi premere Enter (Invio); nell'interfaccia di accesso, inserire il nome utente predefinito "admin", la password "admin" e fare clic su OK.- 21 -
Appendice: Configurazione del computer ■ Windows

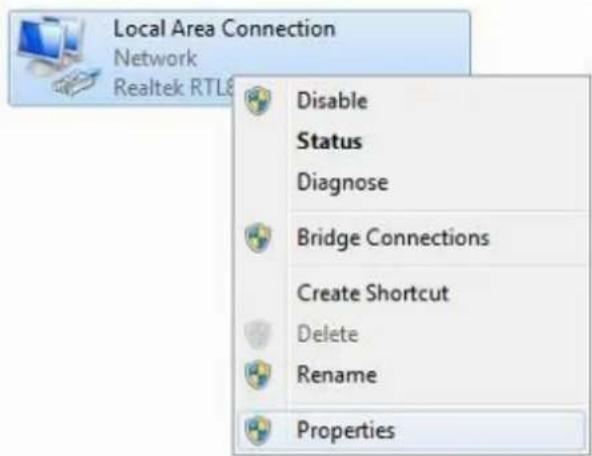

Fare clic su Start→ Pannello di controllo→ Rete e Internet→ Centro connessioni di rete e condivisione→ Modifica impostazioni scheda, fare clic col tasto destro del mouse su Connessione locale e selezionare Proprietà;

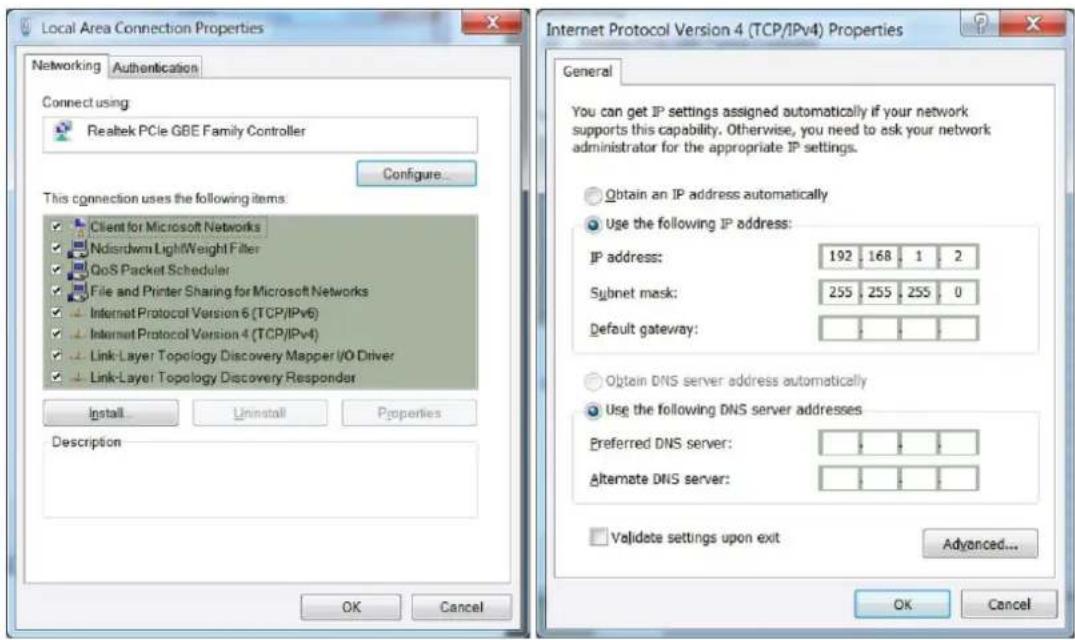

Fare doppio clic su Protocollo Internet 4 (TCP/IPv4);
Impostare l'indirizzo IP del computer: L'indirizzo IP del computer deve essere uno dei seguenti indirizzi IP liberi 192.168.1.2 ~ 192.168.1.254, fare clic su OK per tornare alla pagina precedente, quindi fare clic su OK.- 22 -
Il simbolo CE conferma che questo prodotto è conforme ai suddetti standard e regolamentazioni.
