GTL2872 - Commutateur LEVELONE - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Commutateur 24 ports, 10/100/1000 Mbps, non manageable
Utilisation	Idéal pour les réseaux d'entreprise et les petites structures
Maintenance et réparation	Maintenance minimale requise, vérification régulière des connexions
Sécurité	Protection contre les surtensions, boîtier en métal pour une meilleure durabilité
Informations générales	Dimensions : 440 x 200 x 44 mm, poids : 2.5 kg

FOIRE AUX QUESTIONS - GTL2872 LEVELONE

Comment réinitialiser le commutateur LEVELONE GTL2872 ?

Pour réinitialiser le commutateur LEVELONE GTL2872, appuyez et maintenez le bouton de réinitialisation situé à l'arrière de l'appareil pendant environ 10 secondes jusqu'à ce que le voyant d'alimentation clignote.

Pourquoi mon commutateur ne s'allume-t-il pas ?

Vérifiez que le commutateur est correctement branché à une prise électrique fonctionnelle et que le câble d'alimentation est en bon état.

Comment configurer le commutateur LEVELONE GTL2872 pour VLAN ?

Accédez à l'interface web du commutateur en entrant l'adresse IP par défaut dans un navigateur. Connectez-vous avec les identifiants par défaut, puis suivez les instructions pour configurer les VLANs dans le menu de configuration.

Le commutateur ne reconnaît pas certains appareils, que faire ?

Assurez-vous que les câbles Ethernet sont correctement connectés et qu'ils supportent la vitesse et le type de connexion requis. Vérifiez également que les appareils sont allumés et fonctionnels.

Quels sont les voyants LED du commutateur LEVELONE GTL2872 et que signifient-ils ?

Les voyants LED indiquent l'état d'alimentation, l'activité du port et la connexion réseau. Consultez le manuel d'utilisation pour des détails spécifiques sur chaque voyant.

Puis-je utiliser le commutateur LEVELONE GTL2872 avec des appareils PoE ?

Non, le LEVELONE GTL2872 ne prend pas en charge la technologie PoE. Assurez-vous d'utiliser des appareils qui ne nécessitent pas d'alimentation via Ethernet.

Comment mettre à jour le firmware du LEVELONE GTL2872 ?

Téléchargez la dernière version du firmware depuis le site web de LEVELONE. Accédez à l'interface web du commutateur et suivez les instructions pour télécharger et installer le nouveau firmware.

Que faire si le commutateur surchauffe ?

Assurez-vous que le commutateur est placé dans un endroit bien ventilé et n'est pas obstrué par d'autres appareils. Si la surchauffe persiste, débranchez l'appareil et contactez le support technique.

Quel type de câbles Ethernet dois-je utiliser avec le LEVELONE GTL2872 ?

Vous pouvez utiliser des câbles Ethernet de catégorie 5e ou supérieure pour assurer une connexion optimale.

Est-ce que le commutateur LEVELONE GTL2872 supporte le QoS ?

Oui, le LEVELONE GTL2872 prend en charge la qualité de service (QoS) pour prioriser le trafic réseau. Vous pouvez configurer cette fonction dans l'interface web.

MODE D'EMPLOI GTL2872 LEVELONE

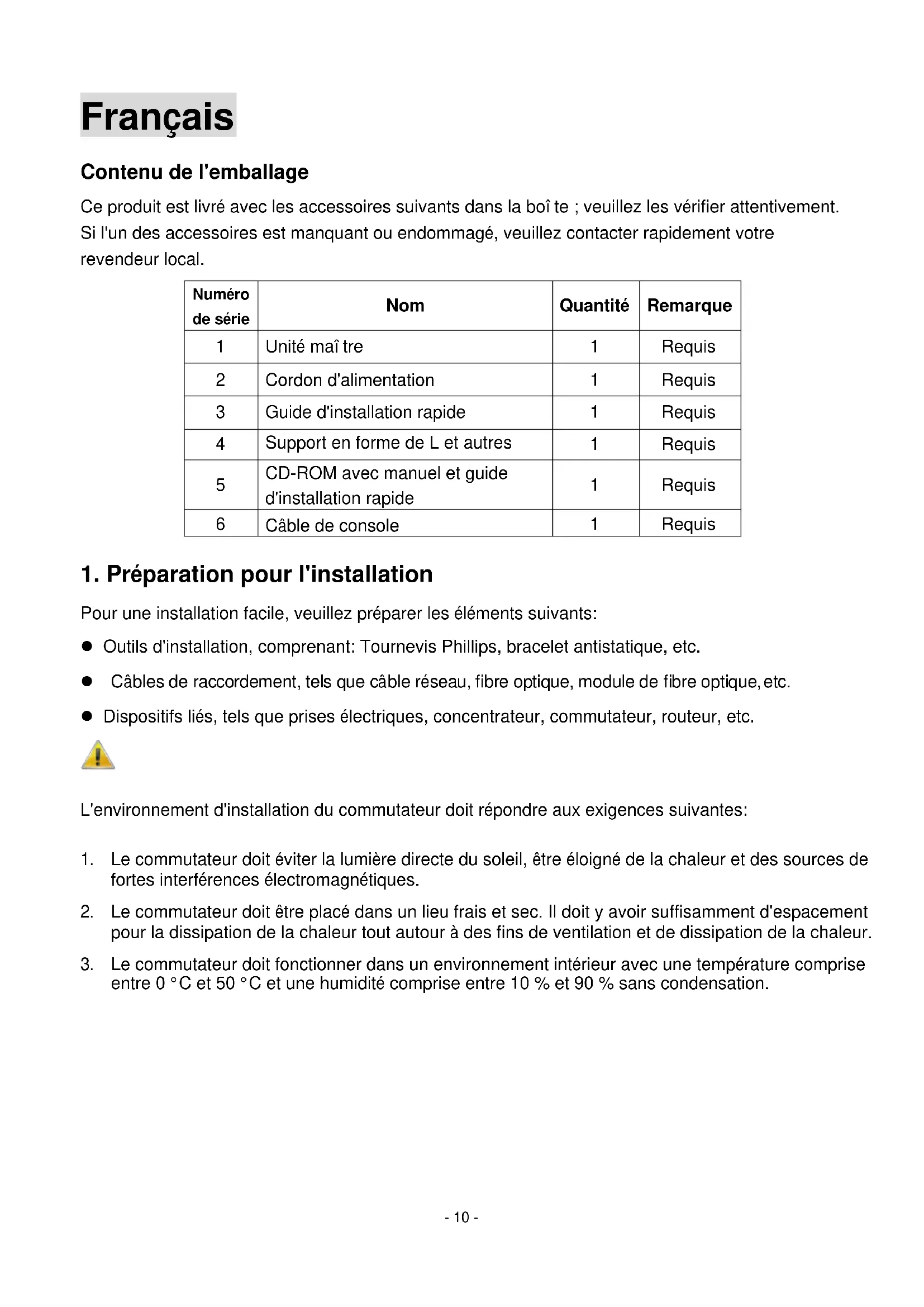

Contenu de l'emballage

Ce produit est livré avec les accessoires suivants dans la boîte ; veuillez les vérifier attentivement. Si l'un des accessoires est manquant ou endommagé, veuillez contacter rapidement votre revendeur local.

Numéro de série	Nom	Quantité	Remarque
1	Unité maî tre	1	Requis
2	Cordon d'alimentation	1	Requis
3	Guide d'installation rapide	1	Requis
4	Support en forme de L et autres	1	Requis
5	CD-ROM avec manuel et guide d'installation rapide	1	Requis
6	Câble de console	1	Requis

1. Préparation pour l'installation

Pour une installation facile, veuillez préparer les éléments suivants:

• Outils d'installation, comprenant: tournevis Phillips, bracelet antistatique, etc.
• Câbles de raccordement, tels que câble réseau, fibre optique, module de fibre optique, etc.
• Dispositifs liés, tels que prises électriques, concentrateur, commutateur, routeur, etc.

L'environnement d'installation du commutateur doit répondre aux exigences suivantes:

1. Le commutateur doit éviter la lumière directe du soleil, être éloigné de la chaleur et des sources de fortes interférences électromagnétiques.
2. Le commutateur doit être placé dans un lieu frais et sec. Il doit y avoir suffisamment d'espacement pour la dissipation de la chaleur tout autour à des fins de ventilation et de dissipation de la chaleur.
3. Le commutateur doit fonctionner dans un environnement intérieur avec une température comprise entre 0 °C et 50 °C et une humidité comprise entre 10 % et 90 % sans condensation.

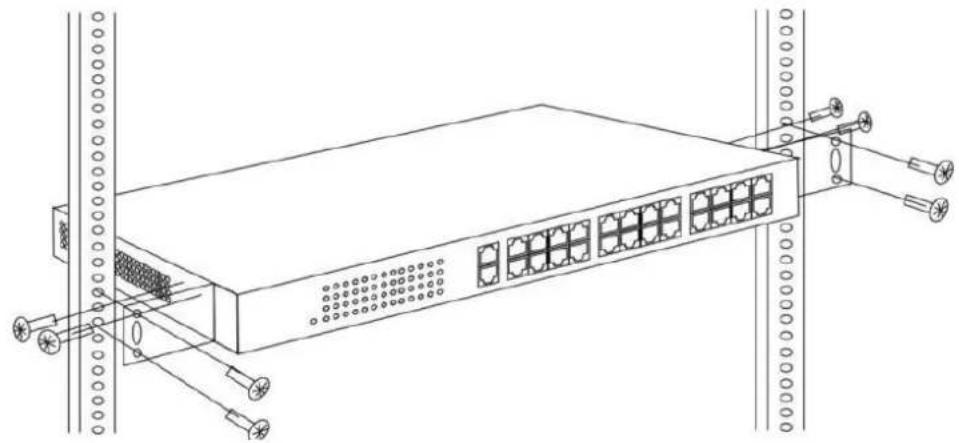

Il est installé dans le rack

Installez le commutateur sur un rack standard de 19 pouces, avec les étapes d'installation suivantes:

1. Vérifiez la mise à la terre et la stabilité du rack;
2. Installez les deux supports en forme de L provenant des accessoires sur les deux côtés du panneau du commutateur et fixez-les avec les vis provenant des accessoires;
3. Placez le commutateur dans un emplacement approprié du rack et soutenez-le à l'aide d'un plateau;
4. Fixez solidement les supports en forme de L sur les fentes de guidage fixées aux deux extrémités du rack, pour vous assurer que le commutateur puisse être monté sur le rack d'une manière stable et horizontale;
5. Utilisez un cordon d'alimentation pour brancher le connecteur d'alimentation à interrupteur sur la prise électrique.

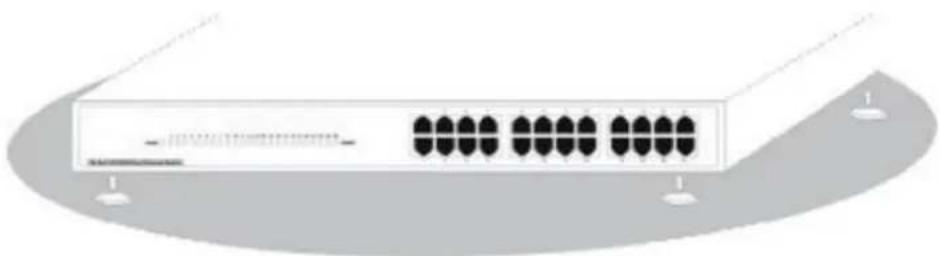

Installé sur la table de travail

Installez le commutateur sur une table de travail, avec les étapes d'installation suivantes:

1. Placez le commutateur avec sa base orientée vers le haut sur une table de travail suffisamment grande, stable et correctement mise à la terre;
2. Retirez le papier adhésif de protection du patin pour pied et collez les 4 patins dans les 4 emplacements ronds au fond du boîtier;
3. Retournez le commutateur et placez-le sur la table de travail de manière stable;
4. Utilisez un cordon d'alimentation pour brancher le connecteur d'alimentation à interrupteur sur la prise électrique.

1. Le commutateur fonctionne avec une alimentation secteur CA 100-240 V 50/60 Hz, assurez-vous que l'alimentation électrique et la mise à la terre sont normales avant de mettre sous tension.
2. Après avoir mis sous tension, veuillez vérifier que l'indicateur d'alimentation (Alimentation) du commutateur est allumé, si tel est le cas, il indique que l'alimentation électrique est branchée correctement.
3. Ne placez pas d'objets lourds sur le commutateur.

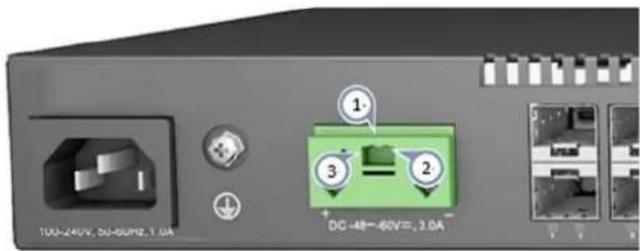

Alimentation CC

100-240V, SU-SURZ, 1.0A ① ③ ② DC -48~60V= , 3.0A

Avertissement: Avant de procéder au câblage de la prise CC ou de raccorder l'alimentation à l'interrupteur, assurez-vous que les lignes d'alimentation sont mises hors tension au niveau du disjoncteur d'alimentation ou déconnectées du bus d'alimentation.

Avertissement: Cette unité est destinée à être alimentée par une source électrique CC homologuée IEC/UL adaptée à une entrée nominale CC de -48 à -60 V, 3,0 A.

1. L'interrupteur prend en charge l'option de raccordement d'une source électrique -48 à -60 V CC externe à son bornier CC.
2. Connectez le fil d'alimentation électrique -48 V CC à la broche « - » de la fiche CC.
3. Connectez le fil de terre/retour à la broche « + » de la fiche CC.

3. Connexion à l'équipement

1. Raccordez le câble d'interface RJ-45 d'un commutateur à un ordinateur avec un câble réseau.
2. Définissez les propriétés TCP/IP de l'ordinateur, consultez l'Annexe: Configurer votre ordinateur.

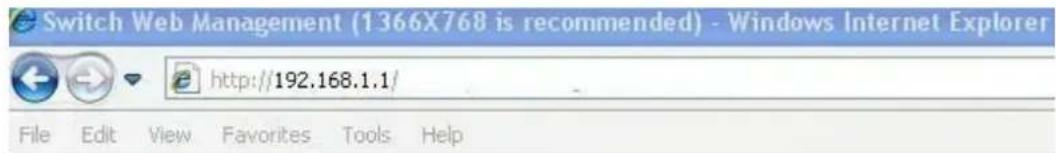

3. Connexion à l'équipement: Ouvrez un navigateur et saisissez 192.168.1.1 dans la barre d'adresse, puis appuyez sur Entrée; dans l'interface contextuelle de connexion, saisissez le nom d'utilisateur de connexion d'usine « admin », le mot de passe « admin » et cliquez sur OK.

Annexe: configurer votre ordinateur

1. Cliquez sur Démarrer→ Panneau de configuration→ Réseau et Internet→ Centre réseau et partage→ Modifier les paramètres de l'adaptateur, faites un clic droit sur Connexion locale et sélectionnez Propriétés;

1. Définir l'adresse IP de l'ordinateur : L'adresse IP de l'ordinateur doit être l'une des adresses IP libres suivantes 192.168.1.2 à 192.168.1.254, puis cliquez sur OK. Pour retourner à la page précédente, cliquez sur OK.

Déclaration de conformité

Nous, les soussignés Digital Data Communications GmbH

Adresse : Hohe Straße 1, 44139 Dortmund, Germany

Certifie et déclare sous sa seule responsabilité que le produit suivant

Type Ethernet switch

Produit GTL-2872

Enseigne LevelOne

En conformité avec les exigences essentielles de la directive CEM 2014/30/EC, sur la base des normes suivantes:

Les normes harmonisées d'eu

■ EN55032:2015 +AC:2016, Class A ■ EN 61000-3-2:2014, Class A ■ EN 61000-3-3:2013 ■ EN 55024:2010+A1:2015 ■ EN 61000-4-2:2009 / IEC 61000-4-2:2008 ED. 2.0 ■ EN 61000-4-3:2006 + A1:2008 +A2:2010 / IEC 61000-4-3:2010 ED. 3.2 ■ EN 61000-4-4:2012 / IEC 61000-4-4:2012 ED. 3.0 ■ EN 61000-4-5:2014 / IEC 61000-4-5:2014 ED. 3.0 ■ EN 61000-4-6:2014 / IEC 61000-4-6:2013 ED. 4.0 ■ EN 61000-4-8:2010 / IEC 61000-4-8:2009 ED. 2.0 ■ EN 61000-4-11:2004 / IEC 61000-4-11:2004 ED. 2.0 ■ AS/NZS CISPR 32:2015, Class A ■ CISPR 32:2015 + COR1 :2016, Class A

Le symbole confirme que ce produit répond aux normes et règlements ci-dessus.

Amanda(Shu-Wen) Chen

Nom (Nom Complet)

2017/11/7

Date

Titre/Service

Signature légale
