MANUAL DE UTILIZADOR GTL2872 LEVELONE

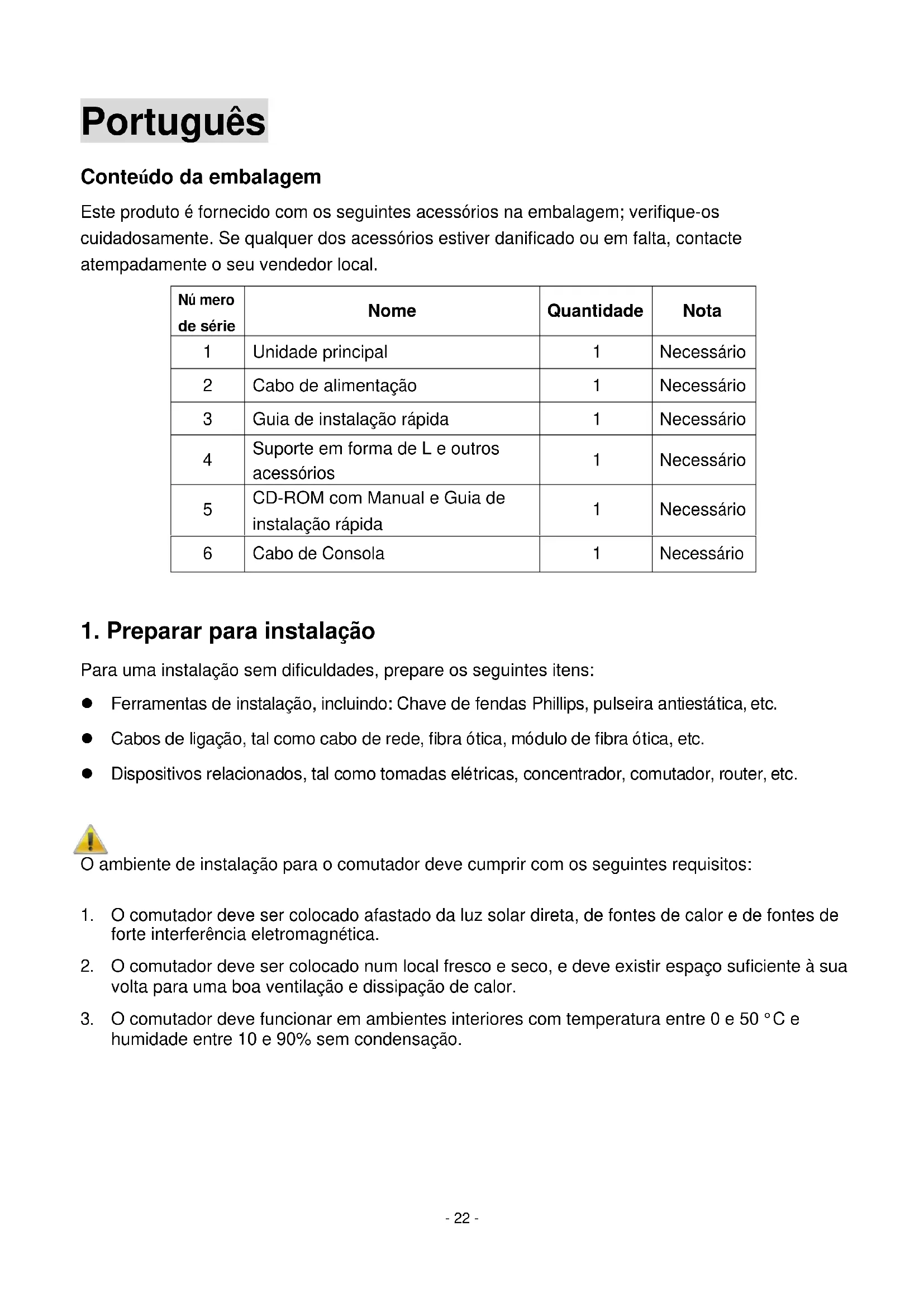

Conteúdo da embalagem

Este produto é fornecido com os seguintes acessórios na embalagem; verifique-os cuidadosamente. Se qualquer dos acessórios estiver danificado ou em falta, contacte atempadamente o seu vendedor local.

Nú mero de série	Nome	Quantidade	Nota
1	Unidade principal	1	Necessário
2	Cabo de alimentação	1	Necessário
3	Guia de instalação rápida	1	Necessário
4	Suporte em forma de L e outros acessórios	1	Necessário
5	CD-ROM com Manual e Guia de instalação rápida	1	Necessário
6	Cabo de Consola	1	Necessário

1. Preparar para instalação

Para uma instalação sem dificuldades, prepare os seguintes itens:

• Ferramentas de instalação, incluindo: Chave de fendas Phillips, pulseira antiestática, etc.
• Cabos de ligação, tal como cabo de rede, fibra ótica, módulo de fibra ótica, etc.
• Dispositivos relacionados, tal como tomadas elétricas, concentrador, comutador, router, etc.

O ambiente de instalação para o comutador deve cumprir com os seguintes requisitos:

1. O comutador deve ser colocado afastado da luz solar direta, de fontes de calor e de fontes de forte interferência eletromagnética.
2. O comutador deve ser colocado num local fresco e seco, e deve existir espaço suficiente à sua volta para uma boa ventilação e dissipação de calor.
3. O comutador deve funcionar em ambientes interiores com temperatura entre 0 e 50 °C e humidade entre 10 e 90% sem condensação.

2. Instalação do equipamento

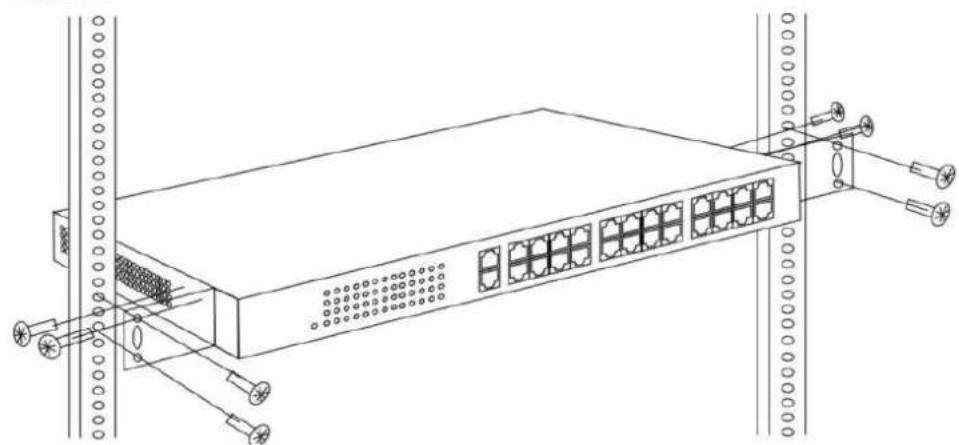

■ Instalação em bastidor

Instale o comutador num bastidor padrão com 19 polegadas, seguindo os passos de instalação abaixo:

1. Verifique a ligação à terra e a estabilidade do bastidor:
2. Instale os dois suportes em forma de L incluí dos nos acessórios em ambos os lados do painel do comutador e fixe-os com os parafusos fornecidos;
3. Coloque o comutador no local apropriado no bastidor e suporte-o usando um tabuleiro;
4. Fixe os suportes em forma de L nas ranhuras guia fixas a ambos os lados do bastidor para assegurar que o comutador pode ser montador no bastidor de forma estável na horizontal;
5. Use um cabo de alimentação para ligar o conector de energia do comutador a uma tomada elétrica.

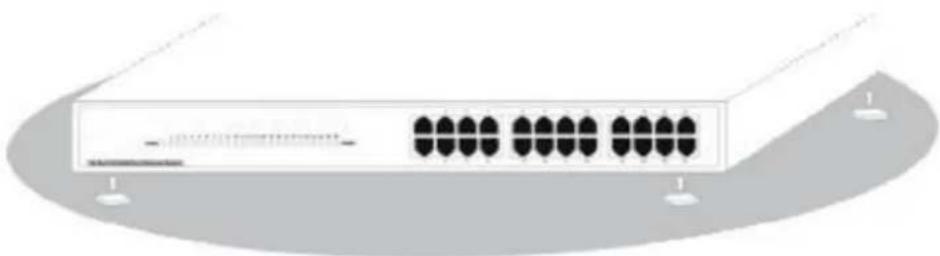

■ Instalação na mesa de trabalho

Instale o comutador numa mesa de trabalho, seguindo os passos de instalação abaixo:

1. Coloque o comutador com a parte inferior voltada para cima num mesa de trabalho suficientemente grande, estável e devidamente ligada à terra;
2. Remova o papel de proteção do adesivo dos pés e cole as 4 bases às 4 ranhuras circulares na parte inferior da caixa;
3. Volte o comutador para cima e coloque-o na mesa de trabalho de forma estável;
4. Use um cabo de alimentação para ligar o conector de energia do comutador a uma tomada elétrica.

1. O comutador utiliza 100-240V, 50/60Hz AC. Certifique-se de que a fonte de alimentação e a ligação à terra estão normais antes de ligar a energia.
2. Depois de ligar, verifique se o indicador de energia (Energia) do comutador está aceso. Em caso afirmativo, tal indica que a fonte de alimentação está ligada corretamente.
3. Não coloque objetos pesados sobre o comutador.

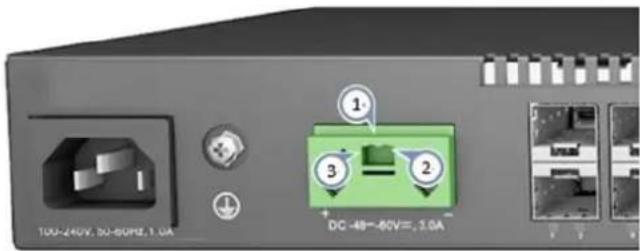

Alimentação CC

100-240V, 30-50Hz, 1.0A ① ③ ② DC -48~60V= , 3.0A

Aviso: Antes de efetuar a ligação da ficha CC ou ligar a alimentação ao ao comutador, desligue a corrente elétrica no disjuntor ou no quadro de distribuição.

Aviso: Esta unidade destina-se a ser alimentada por uma fonte de alimentação adequada com certificação IEC/UL com entrada CC de -48 a -60V, 3,0 A.

1. O comutador suporta a opção de ligação de uma fonte de alimentação externa de -48 a -60 VCC ao seu bloco terminal CC.
2. Lique o cabo de corrente -48 VCC ao pino “-” da ficha CC.
3. Ligue de terra/retorno ao pino “+” da ficha CC.

3. Iniciar sessão no equipamento

1. Ligue o cabo de interface RJ-45 do comutador ao computador.
2. Defina as propriedades TCP/IP do computador. Consulte o Anexo: Configurar o computador.

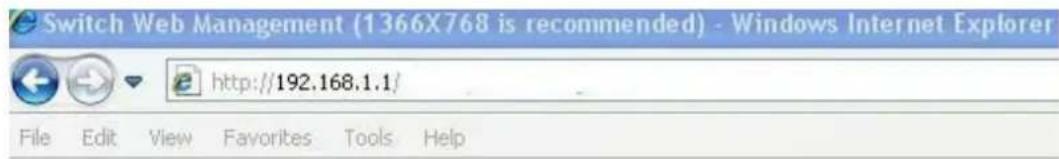

3. Iniciar sessão no equipamento: Abra um browser, digite 192.168.1.1 na barra de endereços e depois prima Enter. Na janela de início de sessão introduza o nome de utilizador "admin" e a palavra-passe "admin" predefinidos e clique em OK.

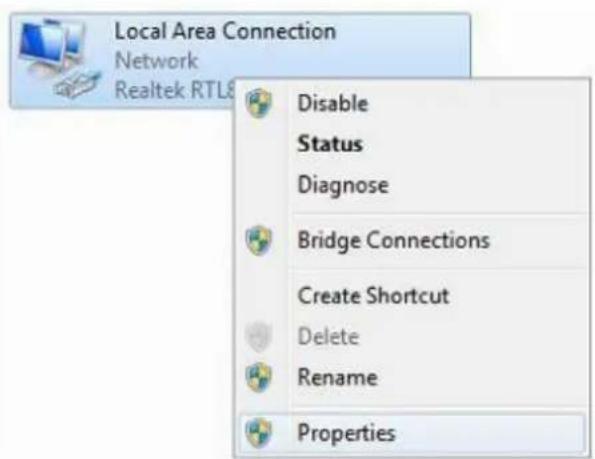

1. Clique em Iniciar→ Painel de Controlo→ Rede e Internet→ Centro de Rede e Partilha→ Alterar definições da placa, clique com o botão direito do rato em Ligação local e selecione Propriedades;

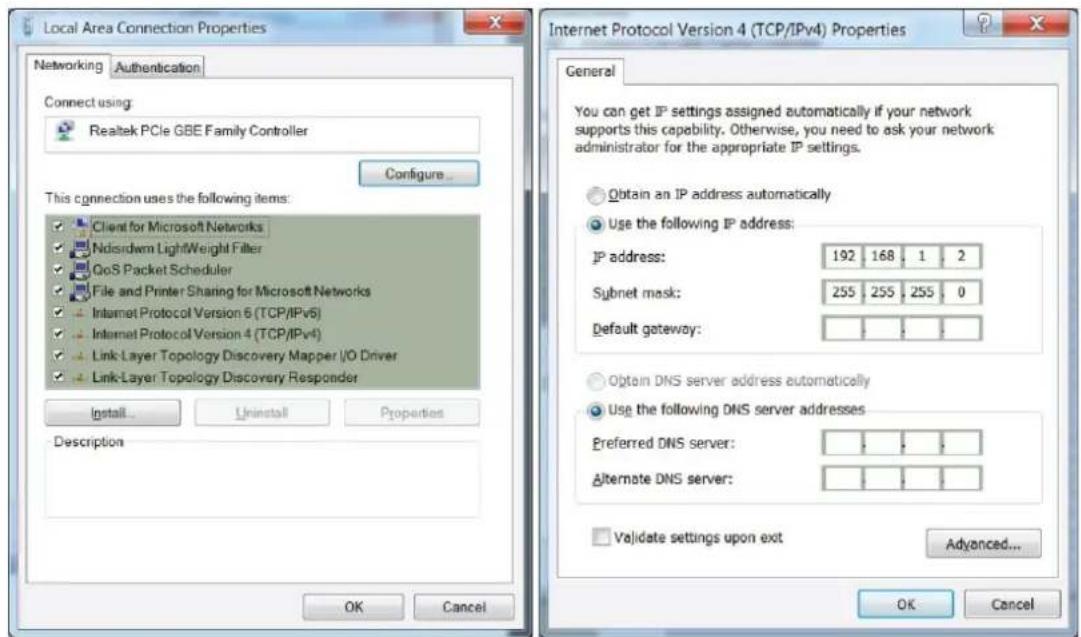

1. Faça duplo clique em Protocolo de Internet 4 (TCP/IPv4);

1. Defina o endereço IP do computador: O endereço IP do computador deve estar entre o seguinte intervalo de endereços IP livres 192.168.1.2 \~ 192.168.1.254. Clique em OK. Para voltar para a página anterior, clique em OK.

CE

Declaração de Conformidade

O fabricante Digital Data Communications GmbH

Morada Hohe Straße 1, 44139 Dortmund, Germany

Declara que o produto

Tipo Ethemet switch

Produto GTL-2872

Cumpre as seguintes directivas:

2014/30/EC

Os seguintes standards foram consultados para avaliar a conformidade:

■ EN55032:2015 + AC:2016, Class A
■ EN 61000-3-2:2014, Class A
■ EN 61000-3-3:2013
■ EN 55024:2010+A1:2015
■ EN 61000-4-2:2009 / IEC 61000-4-2:2008 ED. 2.0
■ EN 61000-4-3:2006 + A1:2008 +A2:2010 / IEC 61000-4-3:2010 ED. 3.2
■ EN 61000-4-4:2012 / IEC 61000-4-4:2012 ED. 3.0
■ EN 61000-4-5:2014 / IEC 61000-4-5:2014 ED. 3.0
■ EN 61000-4-6:2014 / IEC 61000-4-6:2013 ED. 4.0
■ EN 61000-4-8:2010 / IEC 61000-4-8:2009 ED. 2.0
■ EN 61000-4-11:2004 / IEC 61000-4-11:2004 ED. 2.0
■ AS/NZS CISPR 32:2015,Class A
- CISPR 32:2015 + COR1 :2016,Class A

CE

O sí mbolo confirma que este produto está conforme os padrões e regulamentações acima referidos.

Amanda(Shu-Wen) Chen

Name (Full Name)

2017/11/7

Date

Geschäftsführerin

Title/Department

Legal Signature
