GTP5271 - Interruptor LEVELONE - Manual de utilização gratuito

Tipo de produto	Switch de rede
Marca	LevelOne
Modelo	GTP5271
Formato de rack	Padrão 19 polegadas (1U)
Alimentação elétrica	100-240 V AC, 50/60 Hz
Interface de gerenciamento	Web (192.168.1.1 padrão) e console serial (115200 bauds)
Credenciais padrão	Nome de usuário: admin, Senha: admin
Portas	Portas RJ-45 (não especificado), porta console
Conteúdo da embalagem	Unidade principal, cabo de alimentação, guia de instalação rápida, suportes em L, CD-ROM, cabo console, pés emborrachados, declaração UE
Temperatura de operação	0 °C a 45 °C
Umidade de operação	10 % a 90 % sem condensação
Ambiente de instalação	Interior, protegido do sol e fontes de calor, boa ventilação
Configuração inicial	Conexão via cabo console ao PC ou via navegador web
Manutenção	Limpar com pano seco; evitar umidade e impactos
Segurança	Aterramento necessário; não colocar objetos pesados sobre o dispositivo

Perguntas frequentes - GTP5271 LEVELONE

Como acessar a interface de gerenciamento web do switch?

Abra um navegador web e digite o endereço IP padrão 192.168.1.1 na barra de endereços. Faça login com o nome de usuário admin e a senha admin.

Quais são as credenciais padrão do switch?

As credenciais padrão são: nome de usuário admin, senha admin.

Como configurar o endereço IP do meu computador para gerenciamento?

Nas propriedades TCP/IPv4 do seu computador, defina um endereço IP fixo entre 192.168.1.2 e 192.168.1.254 (por exemplo, 192.168.1.100).

Posso montar este switch em um rack?

Sim, o switch é projetado para um rack padrão de 19 polegadas. Use os suportes em L fornecidos para fixá-lo.

Quais cabos são fornecidos com o switch?

A caixa contém: um cabo de alimentação, um cabo console, além de um CD-ROM com a documentação.

Qual é a faixa de temperatura de operação?

O switch funciona corretamente entre 0 °C e 45 °C.

Como conectar o switch a um PC para configuração inicial?

Use o cabo console fornecido para conectar a porta console do switch à porta serial do seu PC. Configure o software de terminal com 115200 bauds, 8 bits de dados, sem paridade, 1 bit de parada, sem controle de fluxo.

O que fazer se o LED de alimentação não acender?

Verifique se o cabo de alimentação está corretamente conectado e se a tomada elétrica funciona. Certifique-se de que a alimentação está entre 100 e 240 V AC.

Onde encontrar o guia de configuração completo?

O guia de configuração detalhado está no CD-ROM fornecido com o switch. Você também pode consultar o guia de referência CLI e o guia de gerenciamento Web.

Como instalar o switch em uma mesa de trabalho?

Cole os pés emborrachados na parte inferior do gabinete, depois coloque o switch sobre uma superfície estável e bem aterrada. Conecte o cabo de alimentação.

MANUAL DE UTILIZADOR GTP5271 LEVELONE

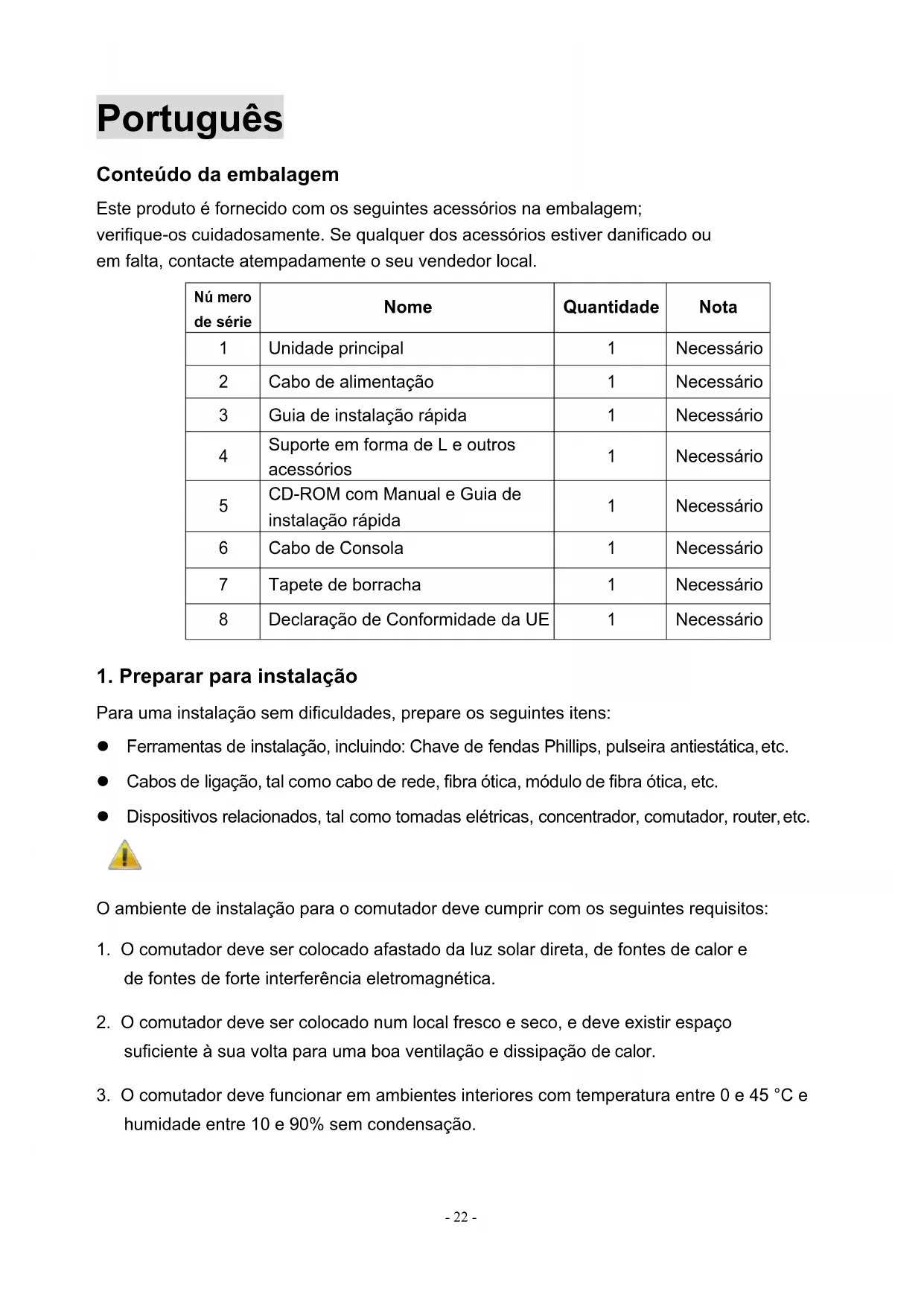

Conteúdo da embalagem

Este produto é fornecido com os seguintes acessórios na embalagem; verifique-os cuidadosamente. Se qualquer dos acessórios estiver danificado ou em falta, contacte atempadamente o seu vendedor local.

Nú mero de série	Nome	Quantidade	Nota
1	Unidade principal	1	Necessário
2	Cabo de alimentação	1	Necessário
3	Guia de instalação rápida	1	Necessário
4	Suporte em forma de L e outros acessórios	1	Necessário
5	CD-ROM com Manual e Guia de instalação rápida	1	Necessário
6	Cabo de Consola	1	Necessário
7	Tapete de borracha	1	Necessário
8	Declaração de Conformidade da UE	1	Necessário

1. Preparar para instalação

Para uma instalação sem dificuldades, prepare os seguintes itens:

• Ferramentas de instalação, incluindo: Chave de fendas Phillips, pulseira antiestática, etc.
• Cabos de ligação, tal como cabo de rede, fibra ótica, módulo de fibra ótica, etc.
• Dispositivos relacionados, tal como tomadas elétricas, concentrador, comutador, router, etc.

O ambiente de instalação para o comutador deve cumprir com os seguintes requisitos:

1. O comutador deve ser colocado afastado da luz solar direta, de fontes de calor e de fontes de forte interferência eletromagnética.
2. O comutador deve ser colocado num local fresco e seco, e deve existir espaço suficiente à sua volta para uma boa ventilação e dissipação de calor.
3. O comutador deve funcionar em ambientes interiores com temperatura entre 0 e 45 °C e humidade entre 10 e 90% sem condensação.

2. Instalação do equipamento

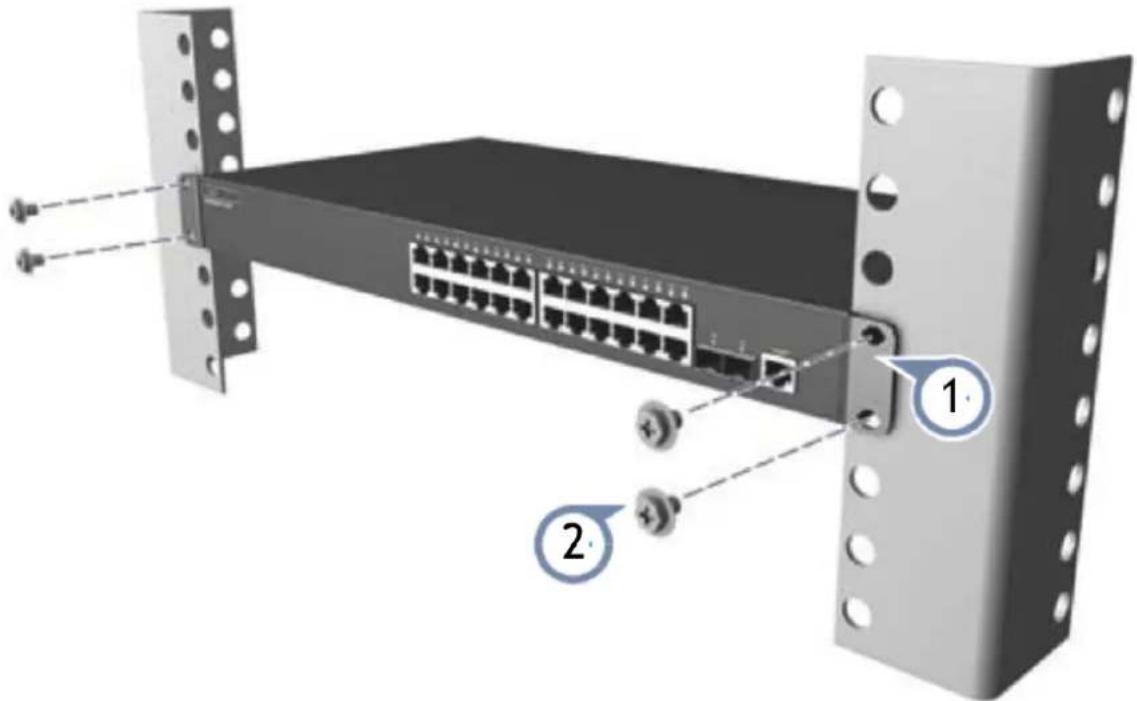

■ Instalação em bastidor

Instale o comutador num bastidor padrão com 19 polegadas, seguindo os passos de instalação abaixo:

1. Verifique a ligação à terra e a estabilidade do bastidor;
2. Instale os dois suportes em forma de L incluídos nos acessórios em ambos os lados do painel do comutador e fixe-os com os parafusosfornecidos;
3. Coloque o comutador no local apropriado no bastidor e suporte-o usando umtabuleiro;
4. Fixe os suportes em forma de L nas ranhuras guia fixas a ambos os lados do bastidor para assegurar que o comutador pode ser montador no bastidor de forma estável na horizontal;
5. Use um cabo de alimentação para ligar o conector de energia do comutador a uma tomada elétrica.

■ Instalação na mesa de trabalho

Instale o comutador numa mesa de trabalho, seguindo os passos de instalação abaixo:

1. Coloque o comutador com a parte inferior voltada para cima num mesa de trabalho suficientemente grande, estável e devidamente ligada à terra;
2. Remova o papel de proteção do adesivo dos pés e cole as 4 bases às 4 ranhuras circulares na parte inferior da caixa;
3. Volte o comutador para cima e coloque-o na mesa de trabalho de formaestável;
4. Use um cabo de alimentação para ligar o conector de energia do comutador a uma tomada elétrica.
5. O comutador utiliza 100-240V, 50/60Hz AC. Certifique-se de que a fonte de alimentação e a ligação à terra estão normais antes de ligar a energia.
6. Depois de ligar, verifique se o indicador de energia (Energia) do comutador está aceso. Em caso afirmativo, tal indica que a fonte de alimentação está ligadacorretamente.
7. Não coloque objetos pesados sobre o comutador.

3. Execute a configuração inicial

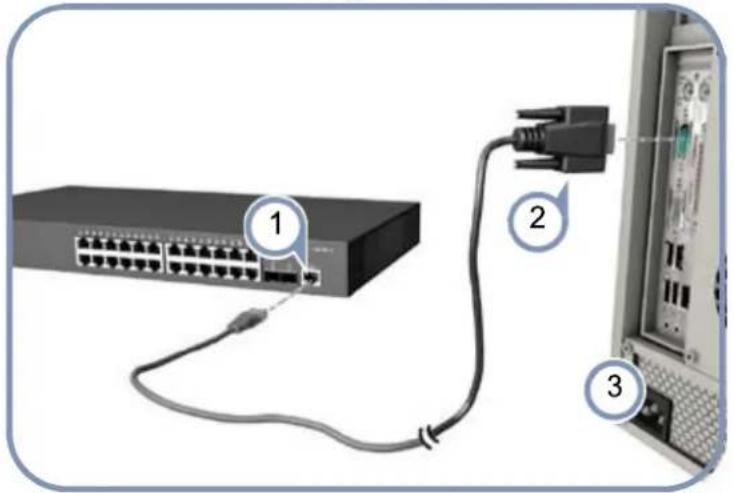

1. Conecte um PC à porta do console do comutador usando o cabo do console incluído.
2. Configure a porta serial do PC: 115200 bps, 8 caracteres, sem paridade, um bit de parada, 8 bits de dados e nenhum controle de fluxo.
3. Entre com o CLI usando as configurações padrão: Nome de usuário "admin" e senha "admin".

Nota: Para obter mais informações sobre configuração de switch, consulte o Web Management Guide e o CLI Reference Guide.

4. Iniciar sessão no equipamento

1. Ligue o cabo de interface RJ-45 do comutador ao computador.
2. Defina as propriedades TCP/IP do computador. Consulte o Anexo: Configurar o computador.

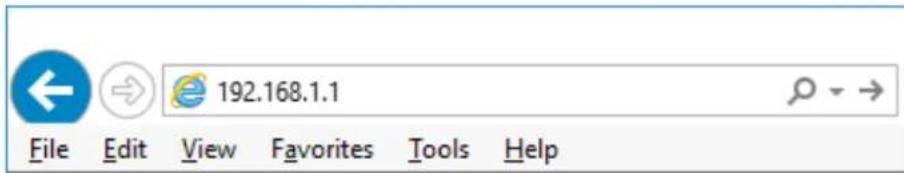

3. Iniciar sessão no equipamento: Abra um browser, digite 192.168.1.1 na barra de endereços e depois prima Enter. Na janela de início de sessão introduza o nome de utilizador "admin" e a palavra-passe "admin" predefinidos e clique em OK.

192.168.1.1 File Edit View Favorites Tools Help

admin ...... Login

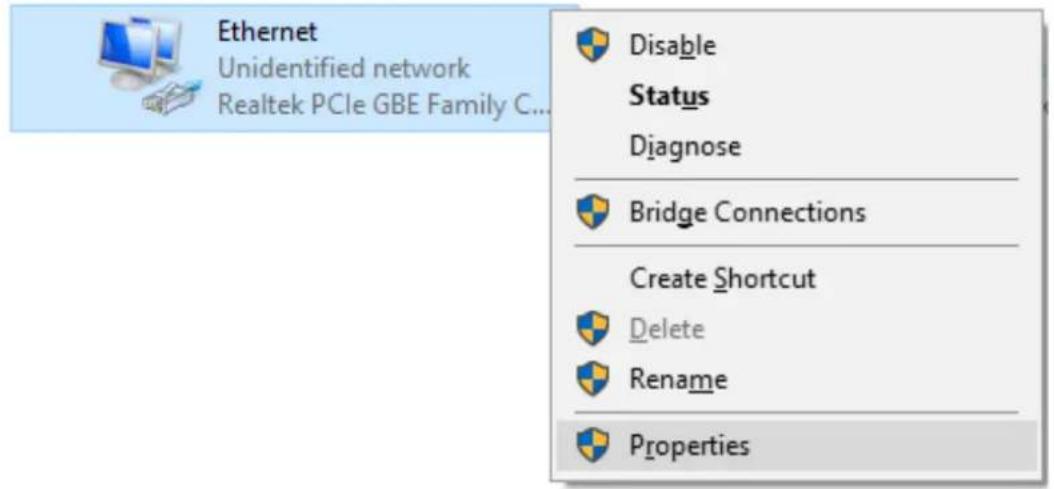

1. Clique em Iniciar—> Painel de Controlo—> Rede e Internet—> Centro de Rede e Partilha—> Alterar definições da placa, clique com o botão direito do rato em Ligação local e selecione Propriedades;

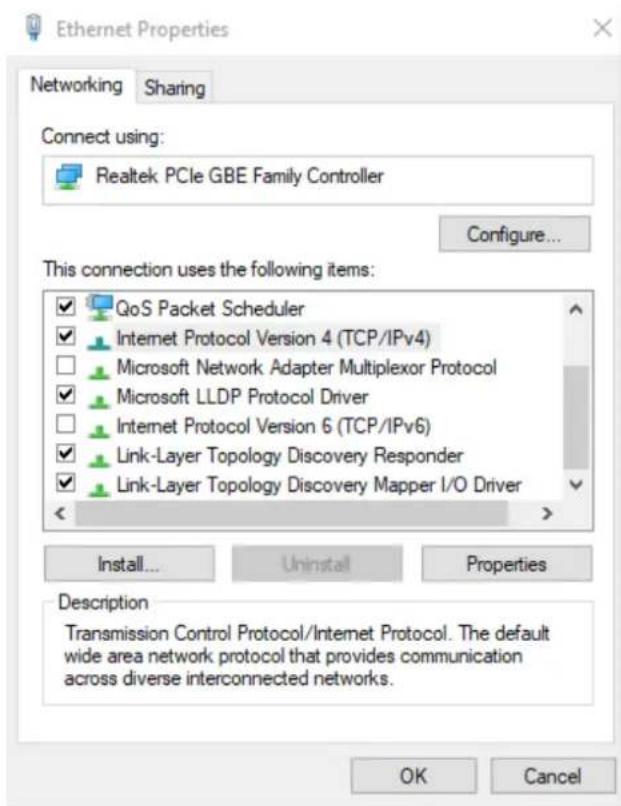

1. Faça duplo clique em Protocolo de Internet 4 (TCP/IPv4); Defina o endereço IP do computador: O endereço IP do computador deve estar entre o seguinte intervalo de endereços IP livres 192.168.1.2 \~ 192.168.1.254. Clique em OK. Para voltar para a página anterior, clique em OK.
