GTP5271 - Commutateur LEVELONE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Commutateur réseau
Marque	LevelOne
Modèle	GTP5271
Format de rack	Standard 19 pouces (1U)
Alimentation électrique	100-240 V AC, 50/60 Hz
Interface de gestion	Web (192.168.1.1 par défaut) et console série (115200 bauds)
Identifiants par défaut	Nom d'utilisateur : admin, Mot de passe : admin
Ports	Ports RJ-45 (non spécifié), port console
Contenu de l'emballage	Unité principale, cordon d'alimentation, guide d'installation rapide, supports en L, CD-ROM, câble console, patins caoutchoutés, déclaration UE
Température de fonctionnement	0 °C à 45 °C
Humidité de fonctionnement	10 % à 90 % sans condensation
Environnement d'installation	Intérieur, à l'abri du soleil et des sources de chaleur, bonne ventilation
Configuration initiale	Connexion via câble console au PC ou via navigateur web
Entretien	Nettoyer avec un chiffon sec ; éviter l'humidité et les chocs
Sécurité	Mise à la terre nécessaire ; ne pas placer d'objets lourds sur l'appareil

FOIRE AUX QUESTIONS - GTP5271 LEVELONE

Comment accéder à l'interface de gestion web du commutateur ?

Ouvrez un navigateur web et saisissez l'adresse IP par défaut 192.168.1.1 dans la barre d'adresse. Connectez-vous avec le nom d'utilisateur admin et le mot de passe admin.

Quels sont les identifiants par défaut du commutateur ?

Les identifiants par défaut sont : nom d'utilisateur admin, mot de passe admin.

Comment configurer l'adresse IP de mon ordinateur pour la gestion ?

Dans les propriétés TCP/IPv4 de votre ordinateur, définissez une adresse IP fixe comprise entre 192.168.1.2 et 192.168.1.254 (par exemple 192.168.1.100).

Puis-je monter ce commutateur dans un rack ?

Oui, le commutateur est conçu pour un rack standard de 19 pouces. Utilisez les supports en forme de L fournis pour le fixer.

Quels câbles sont fournis avec le commutateur ?

La boîte contient : un cordon d'alimentation, un câble console, ainsi qu'un CD-ROM contenant la documentation.

Quelle est la plage de température de fonctionnement ?

Le commutateur fonctionne correctement entre 0 °C et 45 °C.

Comment connecter le commutateur à un PC pour la configuration initiale ?

Utilisez le câble console fourni pour relier le port console du commutateur au port série de votre PC. Configurez le logiciel de terminal avec 115200 bauds, 8 bits de données, sans parité, 1 bit d'arrêt, sans contrôle de flux.

Que faire si le voyant d'alimentation ne s'allume pas ?

Vérifiez que le cordon d'alimentation est correctement branché et que la prise électrique fonctionne. Assurez-vous que l'alimentation est comprise entre 100 et 240 V AC.

Où trouver le guide de configuration complet ?

Le guide de configuration détaillé se trouve sur le CD-ROM fourni avec le commutateur. Vous pouvez également consulter le guide de référence CLI et le guide de gestion Web.

Comment installer le commutateur sur une table de travail ?

Collez les patins caoutchoutés au fond du boîtier, puis placez le commutateur sur une surface stable et bien mise à la terre. Branchez le cordon d'alimentation.

MODE D'EMPLOI GTP5271 LEVELONE

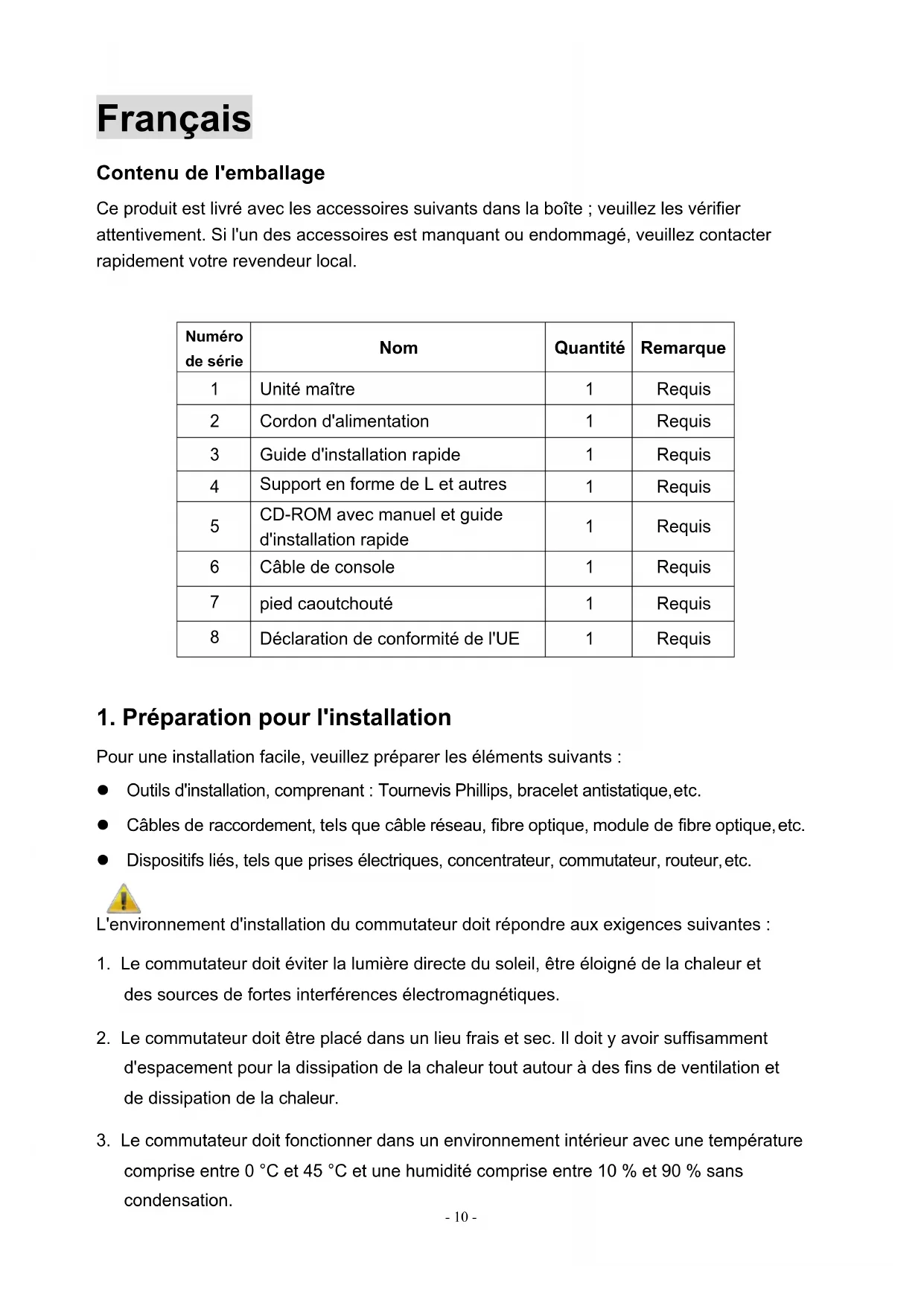

Contenu de l'emballage

Ce produit est livré avec les accessoires suivants dans la boîte ; veuillez les vérifier attentivement. Si l'un des accessoires est manquant ou endommagé, veuillez contacter rapidement votre revendeur local.

Numéro de série	Nom	Quantité	Remarque
1	Unité maître	1	Requis
2	Cordon d'alimentation	1	Requis
3	Guide d'installation rapide	1	Requis
4	Support en forme de L et autres	1	Requis
5	CD-ROM avec manuel et guide d'installation rapide	1	Requis
6	Câble de console	1	Requis
7	pied caoutchouté	1	Requis
8	Déclaration de conformité de l'UE	1	Requis

1. Préparation pour l'installation

Pour une installation facile, veuillez préparer les éléments suivants :

• Outils d'installation, comprenant : tournevis Phillips, bracelet antistatique, etc.
• Câbles de raccordement, tels que câble réseau, fibre optique, module de fibre optique, etc.
• Dispositifs liés, tels que prises électriques, concentrateur, commutateur, routeur, etc.

L'environnement d'installation du commutateur doit répondre aux exigences suivantes :

1. Le commutateur doit éviter la lumière directe du soleil, être éloigné de la chaleur et des sources de fortes interférences électromagnétiques.
2. Le commutateur doit être placé dans un lieu frais et sec. Il doit y avoir suffisamment d'espacement pour la dissipation de la chaleur tout autour à des fins de ventilation et de dissipation de la chaleur.
3. Le commutateur doit fonctionner dans un environnement intérieur avec une température comprise entre 0 °C et 45 °C et une humidité comprise entre 10 % et 90 % sans condensation.

Il est installé dans le rack

Installez le commutateur sur un rack standard de 19 pouces, avec les étapes d'installation suivantes :

1. Vérifiez la mise à la terre et la stabilité du rack;

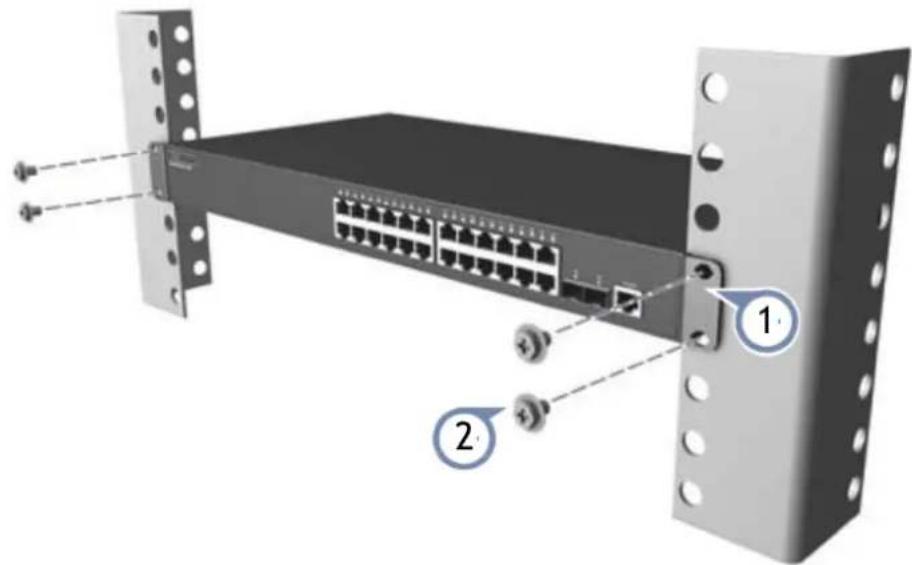

2. Installez les deux supports en forme de L provenant des accessoires sur les deux côtés du panneau du commutateur et fixez-les avec les vis provenant des accessoires;
3. Placez le commutateur dans un emplacement approprié du rack et soutenez-le à l'aide d'un plateau;
4. Fixez solidement les supports en forme de L sur les fentes de guidage fixées aux deux extrémités du rack, pour vous assurer que le commutateur puisse être monté sur le rack d'une manière stable et horizontale;
5. Utilisez un cordon d'alimentation pour brancher le connecteur d'alimentation à interrupteur sur la prise électrique.

Installé sur la table de travail

Installez le commutateur sur une table de travail, avec les étapes d'installation suivantes :

1. Placez le commutateur avec sa base orientée vers le haut sur une table de travail suffisamment grande, stable et correctement mise à la terre;
2. Retirez le papier adhésif de protection du patin pour pied et collez les 4 patins dans les 4 emplacements ronds au fond du boîtier;
3. Retournez le commutateur et placez-le sur la table de travail de manière stable;
4. Utilisez un cordon d'alimentation pour brancher le connecteur d'alimentation à interrupteur sur la prise électrique.
5. Le commutateur fonctionne avec une alimentation secteur CA 100-240 V 50/60 Hz, assurez-vous que l'alimentation électrique et la mise à la terre sont normales avant de mettre sous tension.
6. Après avoir mis sous tension, veuillez vérifier que l'indicateur d'alimentation (Alimentation) du commutateur est allumé, si tel est le cas, il indique que l'alimentation électrique est branchée correctement.
7. Ne placez pas d'objets lourds sur le commutateur.

3. Effectuer la configuration initiale

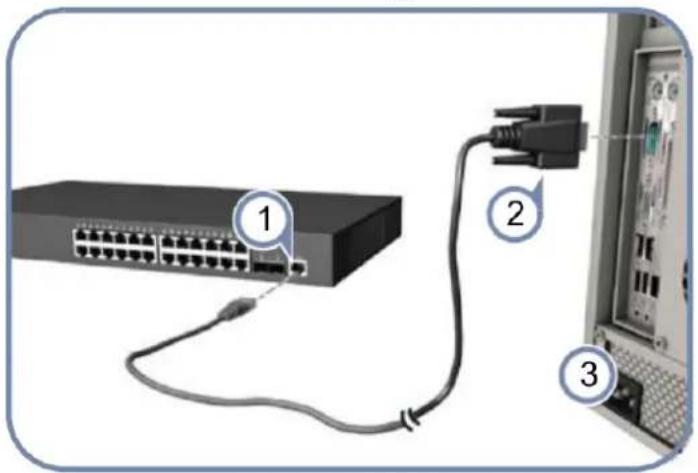

1. Connectez un PC au port console du commutateur à l'aide du câble console inclus.
2. Configurez le port série du PC : 115200 bit/s, 8 caractères, sans parité, un bit d'arrêt, 8 bits de données et sans contrôle de flux.
3. Connectez-vous au CLI avec les paramètres par défaut : Nom d'utilisateur "admin" et mot de passe "admin".

Remarque : Pour de plus amples informations sur la configuration du commutateur, veuillez consulter le guide de référence CLI et le guide de gestion Web.

4. Connexion à l'équipement

1. Raccordez le câble d'interface RJ-45 d'un commutateur à un ordinateur avec un câble réseau.
2. Définissez les propriétés TCP/IP de l'ordinateur, consultez l'Annexe : Configurer votre ordinateur.

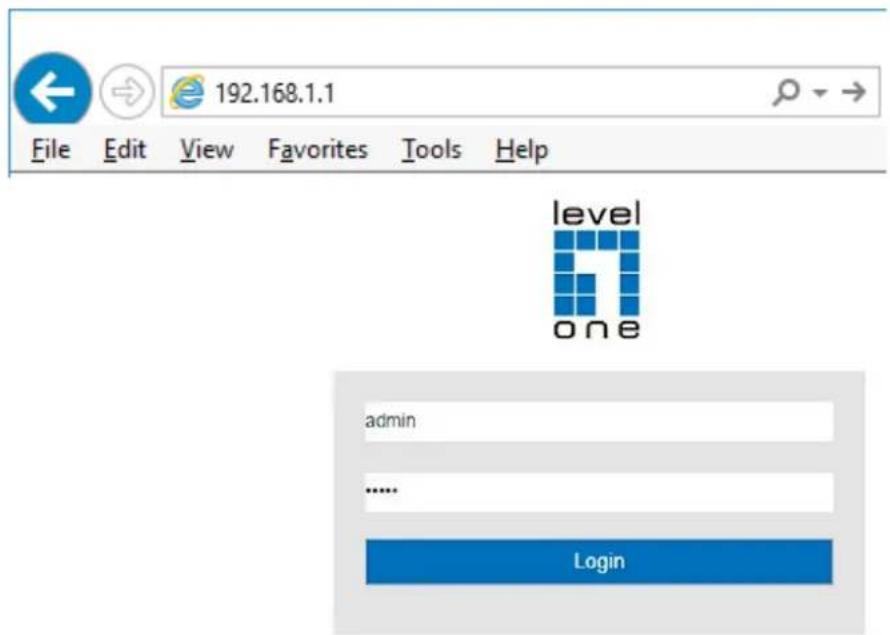

3. Connexion à l'équipement : Ouvrez un navigateur et saisissez 192.168.1.1 dans la barre d'adresse, puis appuyez sur Entrée ; dans l'interface contextuelle de connexion, saisissez le nom d'utilisateur de connexion d'usine « admin », le mot de passe « admin » et cliquez sur OK.

192.168.1.1 File Edit View Favorites Tools Help level one admin ...... Login

5. Annexe : configurer votre ordinateur

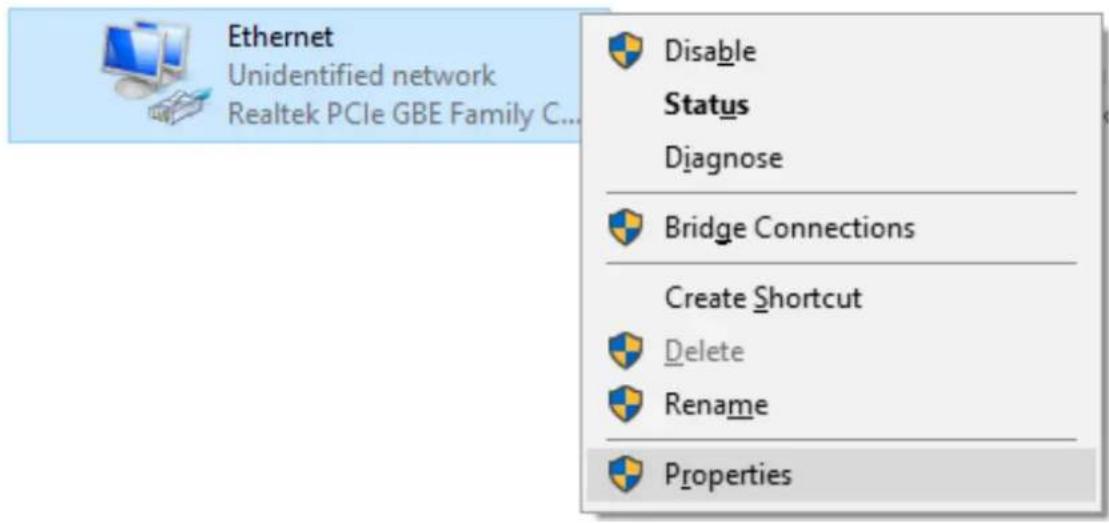

1. Cliquez sur Démarrer—> Panneau de configuration—> Réseau et Internet—> Centre réseau et partage—> Modifier les paramètres de l'adaptateur, faites un clic droit sur Connexion locale et sélectionnez Propriétés;

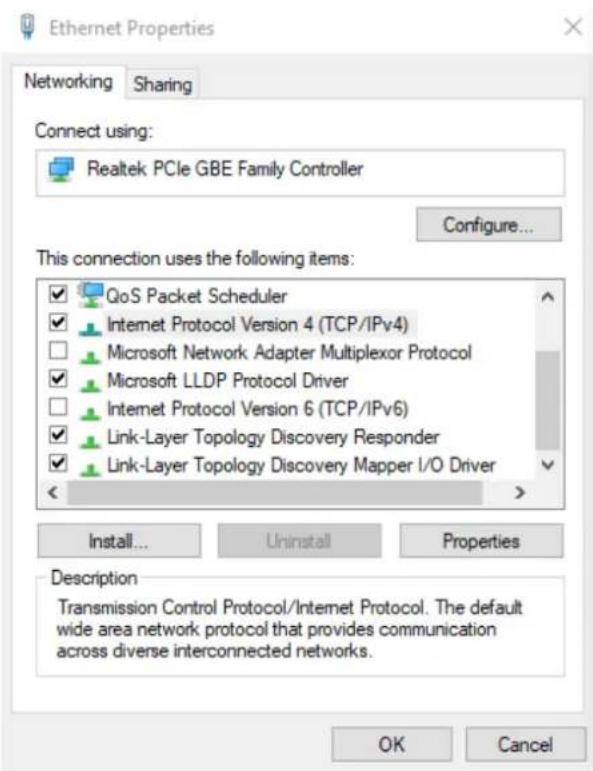

1. Double-cliquez sur Internet Protocol Version 4 (TCP/IPv4);
2. Définir l'adresse IP de l'ordinateur : L'adresse IP de l'ordinateur doit être l'une des adresses IP libres suivantes 192.168.1.2 à 192.168.1.254, puis cliquez sur OK. Pour retourner à la page précédente, cliquez sur OK.
