GTP5271 - Schalter LEVELONE - Kostenlose Bedienungsanleitung

Produkttyp	Netzwerk-Switch
Marke	LevelOne
Modell	GTP5271
Rack-Format	Standard 19 Zoll (1U)
Stromversorgung	100-240 V AC, 50/60 Hz
Verwaltungsschnittstelle	Web (192.168.1.1 Standard) und serielle Konsole (115200 Baud)
Standard-Anmeldedaten	Benutzername: admin, Passwort: admin
Anschlüsse	RJ-45-Anschlüsse (nicht spezifiziert), Konsolenanschluss
Lieferumfang	Hauptgerät, Netzkabel, Schnellinstallationsanleitung, L-förmige Halterungen, CD-ROM, Konsolenkabel, Gummifüße, EU-Konformitätserklärung
Betriebstemperatur	0 °C bis 45 °C
Betriebsfeuchtigkeit	10 % bis 90 % nicht kondensierend
Installationsumgebung	Innenbereich, geschützt vor Sonneneinstrahlung und Wärmequellen, gute Belüftung
Erstkonfiguration	Verbindung über Konsolenkabel zum PC oder über Webbrowser
Wartung	Mit einem trockenen Tuch reinigen; Feuchtigkeit und Stöße vermeiden
Sicherheit	Erdung erforderlich; keine schweren Gegenstände auf das Gerät stellen

Häufig gestellte Fragen - GTP5271 LEVELONE

Wie greife ich auf die Web-Verwaltungsoberfläche des Switches zu?

Öffnen Sie einen Webbrowser und geben Sie die Standard-IP-Adresse 192.168.1.1 in die Adressleiste ein. Melden Sie sich mit dem Benutzernamen admin und dem Passwort admin an.

Was sind die Standard-Anmeldedaten des Switches?

Die Standard-Anmeldedaten sind: Benutzername admin, Passwort admin.

Wie konfiguriere ich die IP-Adresse meines Computers für die Verwaltung?

Legen Sie in den TCP/IPv4-Eigenschaften Ihres Computers eine feste IP-Adresse zwischen 192.168.1.2 und 192.168.1.254 fest (z.B. 192.168.1.100).

Kann ich diesen Switch in ein Rack einbauen?

Ja, der Switch ist für ein Standard-19-Zoll-Rack ausgelegt. Verwenden Sie die mitgelieferten L-förmigen Halterungen zur Befestigung.

Welche Kabel werden mit dem Switch geliefert?

Die Verpackung enthält: ein Netzkabel, ein Konsolenkabel sowie eine CD-ROM mit der Dokumentation.

Was ist der Betriebstemperaturbereich?

Der Switch arbeitet korrekt zwischen 0 °C und 45 °C.

Wie verbinde ich den Switch für die Erstkonfiguration mit einem PC?

Verwenden Sie das mitgelieferte Konsolenkabel, um den Konsolenanschluss des Switches mit dem seriellen Anschluss Ihres PCs zu verbinden. Konfigurieren Sie die Terminal-Software mit 115200 Baud, 8 Datenbits, keine Parität, 1 Stoppbit, keine Flusskontrolle.

Was tun, wenn die Betriebsanzeige nicht leuchtet?

Überprüfen Sie, ob das Netzkabel richtig eingesteckt ist und die Steckdose funktioniert. Stellen Sie sicher, dass die Stromversorgung zwischen 100 und 240 V AC liegt.

Wo finde ich die vollständige Konfigurationsanleitung?

Die detaillierte Konfigurationsanleitung befindet sich auf der mitgelieferten CD-ROM. Sie können auch das CLI-Referenzhandbuch und das Web-Management-Handbuch einsehen.

Wie installiere ich den Switch auf einem Arbeitstisch?

Kleben Sie die Gummifüße auf den Boden des Gehäuses, stellen Sie den Switch dann auf eine stabile und gut geerdete Oberfläche. Schließen Sie das Netzkabel an.

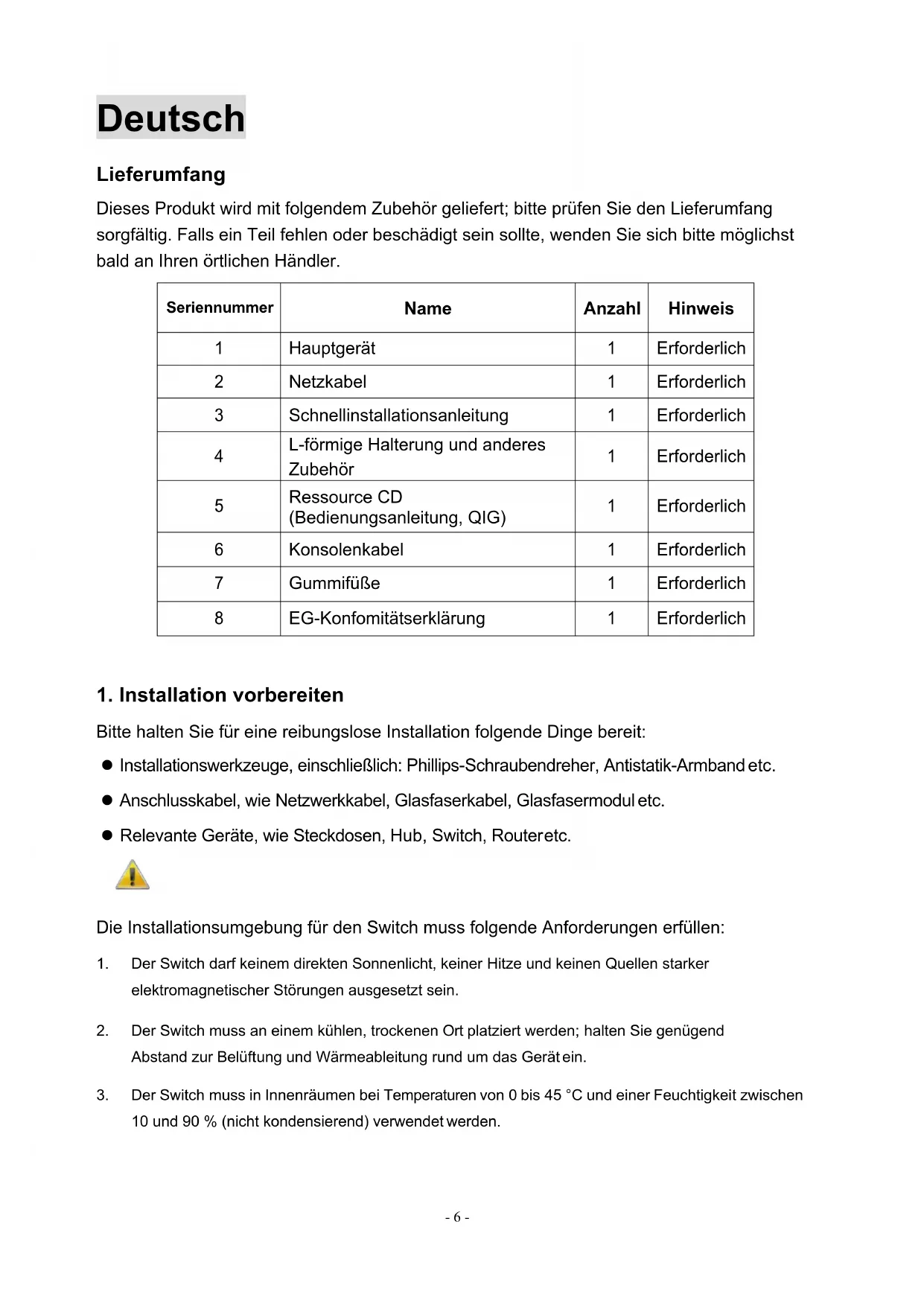

BEDIENUNGSANLEITUNG GTP5271 LEVELONE

Dieses Produkt wird mit folgendem Zubehör geliefert; bitte prüfen Sie den Lieferumfang sorgfältig. Falls ein Teil fehlen oder beschädigt sein sollte, wenden Sie sich bitte möglichst bald an Ihren örtlichen Händler.

Seriennummer	Name	Anzahl	Hinweis
1	Hauptgerät	1	Erforderlich
2	Netzkabel	1	Erforderlich
3	Schnellinstallationsanleitung	1	Erforderlich
4	L-förmige Halterung und anderes Zubehör	1	Erforderlich
5	Ressource CD (Bedienungsanleitung, QIG)	1	Erforderlich
6	Konsolenkabel	1	Erforderlich
7	Gummifüße	1	Erforderlich
8	EG-Konfomitätserklärung	1	Erforderlich

1. Installation vorbereiten

Bitte halten Sie für eine reibungslose Installation folgende Dinge bereit:

• Installationswerkzeuge, einschließlich: Phillips-Schraubendreher, Antistatik-Armband etc.
• Anschlusskabel, wie Netzwerkkabel, Glasfaserkabel, Glasfasermodul etc.
  ● Relevante Geräte, wie Steckdosen, Hub, Switch, Routeretc.

Die Installationsumgebung für den Switch muss folgende Anforderungen erfüllen:

1. Der Switch darf keinem direkten Sonnenlicht, keiner Hitze und keinen Quellen starker elektromagnetischer Störungen ausgesetzt sein.
2. Der Switch muss an einem kühlen, trockenen Ort platziert werden; halten Sie genügend Abstand zur Belüftung und Wärmeableitung rund um das Gerät ein.
3. Der Switch muss in Innenräumen bei Temperaturen von 0 bis 45 °C und einer Feuchtigkeit zwischen 10 und 90 % (nicht kondensierend) verwendet werden.

2. Geräteinstallation

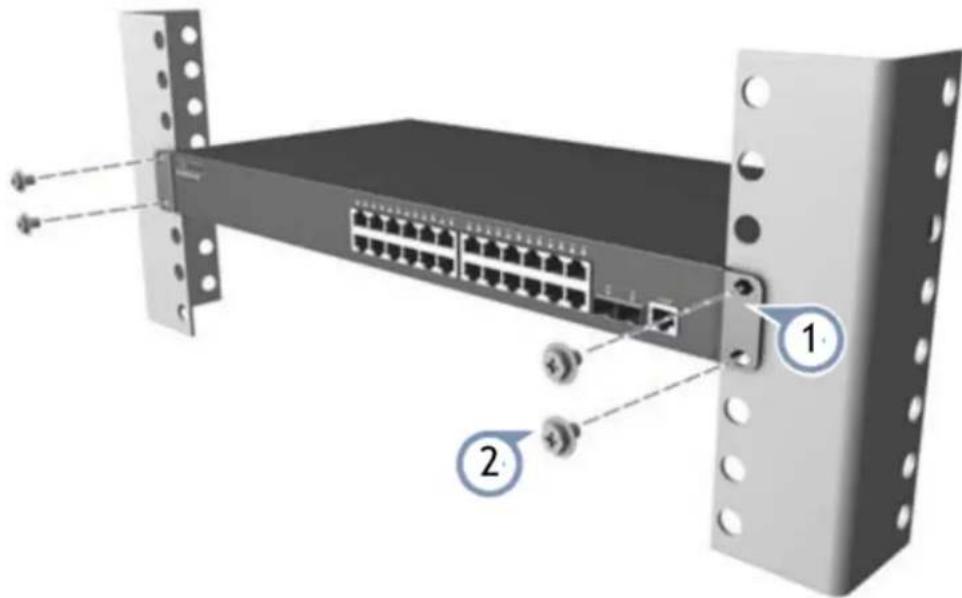

In einem Rack

Installieren Sie den Switch in einem 19-Zoll-Standardrack, befolgen Sie die nachstehenden Installationsschritte:

1. Prüfen Sie Erdung und Stabilität des Rack;
2. Installieren Sie die beiden mitgelieferten L-förmigen Halterungen an beiden Seiten der Switch-Blende; befestigen Sie sie mit den mitgelieferten Schrauben;
3. Platzieren Sie den Switch an der geeigneten Position im Rack, stützen Sie ihn durch eine Ablage;
4. Sichern Sie die L-förmigen Halterungen an den Führungsschlitzen an beiden Enden des Racks, damit der Switch stabil horizontal montiert werden kann;
5. Verbinden Sie den Netzanschluss am Switch über das Netzkabel miteiner Steckdose.

■ Auf einem Arbeitstisch

Installieren Sie den Switch auf einem Arbeitstisch, befolgen Sie die nachstehenden Installationsschritte:

1. Platzieren Sie den Switch mit seiner Unterseite nach oben auf einem ausreichend großen, stabilen und angemessen geerdeten Arbeitstisch;
2. Entfernen Sie die Schutzfolie an den Füßen und befestigen Sie die 4 Auflagen in den 4 runden Schlitzen an der Unterseite des Gehäuses;
3. Drehen Sie den Switch um und stellen Sie ihn so auf den Arbeitstisch, dass er stabil steht;
4. Verbinden Sie den Netzanschluss am Switch über das Netzkabel miteiner Steckdose.
5. Der Switch arbeitet mit 100 bis 240 V Wechselspannung bei 50/60 Hz; achten Sie darauf, dass Stromversorgung und Erdung normal funktionieren, bevor Sie das Gerät einschalten.
6. Bitte prüfen Sie nach dem Einschalten, ob die Betriebsanzeige am Switch leuchtet; dies zeigtan, dass das Gerät richtig an die Stromversorgung angeschlossen ist.
7. Stellen Sie keine schweren Gegenstände auf den Switch.

3. Erstkonfiguration durchführen

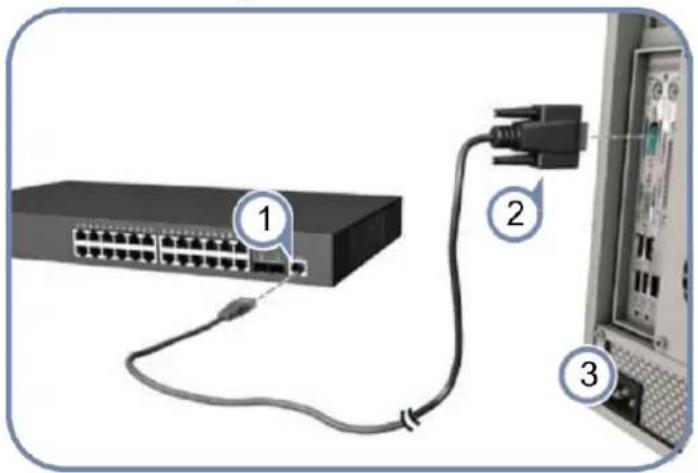

1. Schließen Sie einen PC über das mitgelieferte Konsolenkabel an den Switch-Konsolenport an.

2. Konfigurieren Sie die serielle Schnittstelle des PCs: 115200 bps, 8 Zeichen, keine Parität, ein Stoppbit, 8 Datenbits und keine Flusskontrolle.

3. Melden Sie sich mit den Standardeinstellungen bei der CLI an: Benutzername „admin“ und Kennwort „admin“.

Hinweis: Weitere Informationen zur Switch-Konfiguration finden Sie im Web Management Guide und CLI Reference Guide.

4. Am Gerät anmelden

1. Verbinden Sie den RJ-45-Anschluss am Switch über ein Netzwerkkabel mit einem Computer.
2. Stellen Sie die TCP/IP-Eigenschaften des Computers ein; siehe Anhang: Ihren Computer einrichten.

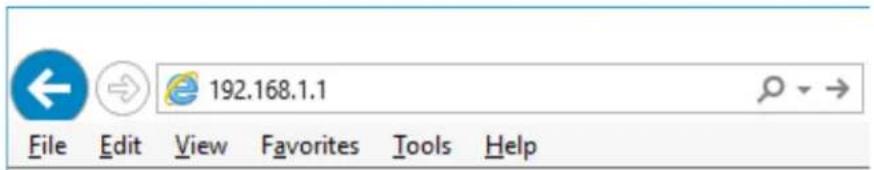

3. Am Gerät anmelden: Öffnen Sie einen Browser und geben Sie 192.168.1.1 in die Adresszeile ein, drücken Sie anschließend Enter; geben Sie am eingeblendeten Anmeldebildschirm den werkseitigen Benutzernamen „admin—und das Kennwort „admin—ein, klicken Sie dann auf OK.

192.168.1.1 File Edit View Favorites Tools Help

admin ...... Login

5. Anhang: Ihren Computer einrichten

Windows

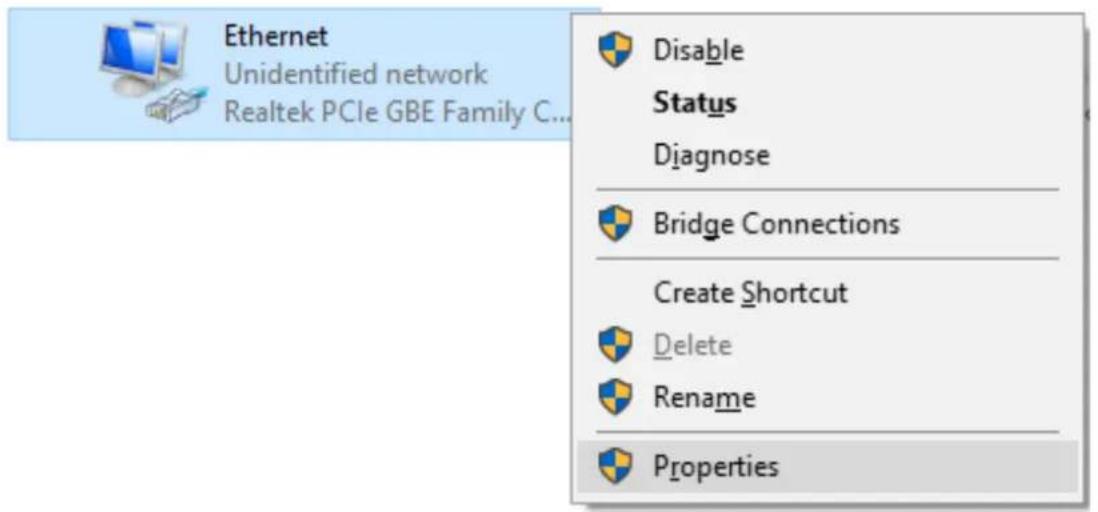

1. Klicken Sie auf Start → Systemsteuerung → Netzwerk und Internet → Netzwerk- und Freigabecenter → Adaptereinstellungen ändern, rechtsklicken Sie auf LAN-Verbindung und wählen Sie Eigenschaften;

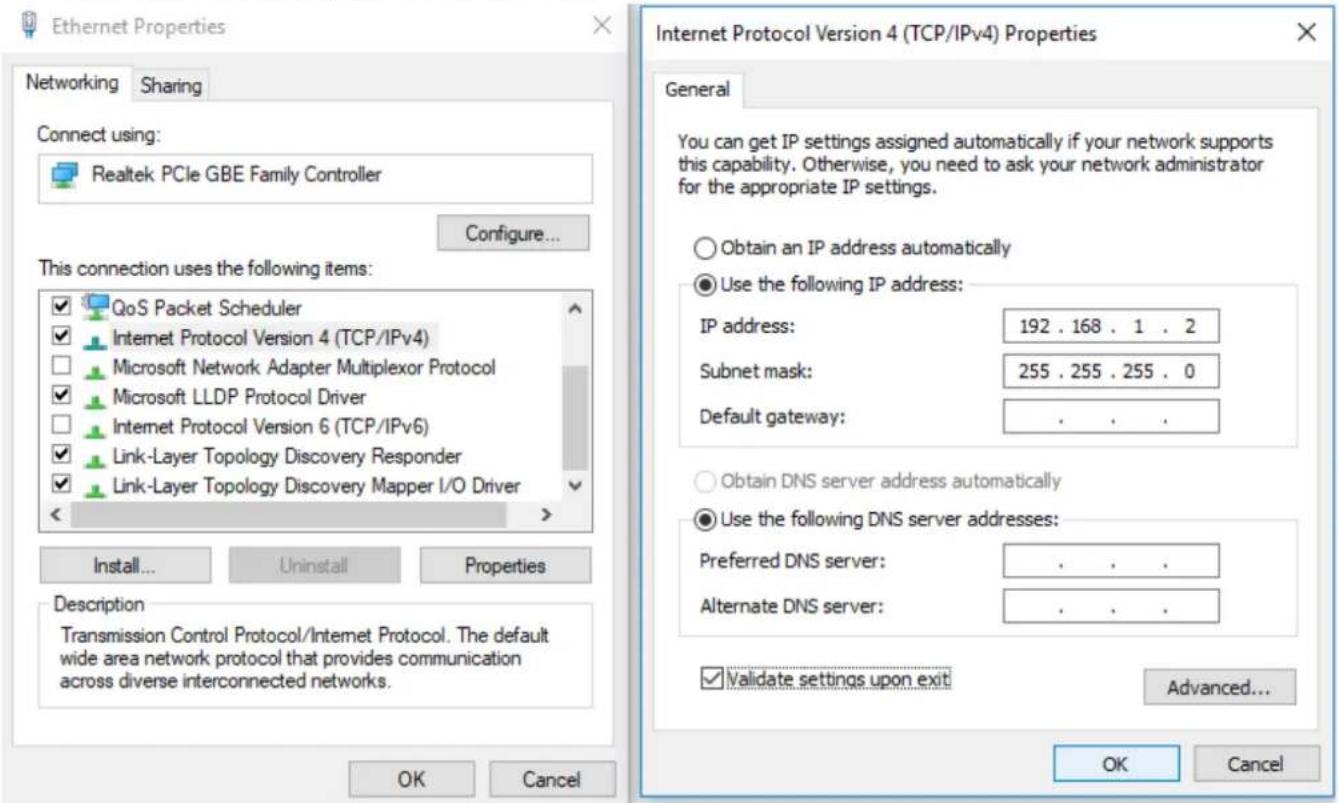

1. Doppelklicken Sie auf Internetprotokoll 4 (TCP/IPv4); IP-Adresse des Computers einrichten: Die IP-Adresse des Computers sollte eine der folgenden freien IP-Adressen 192.168.1.2 bis 192.168.1.254 sein; klicken Sie dann zum Zurückkehren zur vorherigen Seite auf OK und dann erneut auf OK.
