| Tipo di prodotto | Ghirlanda luminosa LED effetto albero di Natale |
| Marca | Livarno Lux |
| Modello / IAN | IAN 390508 |
| Uso previsto | Solo per esterno, decorazione |
| Numero di LED | 200 micro-LED (8 nella stella + 8 fili da 24) |
| Temperatura colore | 2700 K (bianco caldo) |
| Potenza totale | 1,5 W |
| Alimentatore | Modello MLS-D24V1.5WG3TK-IP44 |
| Tensione di ingresso | 220-240 V~, 50/60 Hz |
| Tensione di uscita | 24 V—, 1,5 W |
| Classe di protezione (ghirlanda) | III (SELV) |
| Classe di protezione (alimentatore) | II |
| Tipo di protezione | IP44 (protezione contro gli schizzi) |
| Altezza totale montata | Circa 220 cm (stella inclusa) |
| Diametro dei fili tesi | Circa 320 cm |
| Lunghezza dei fili LED | Circa 265 cm |
| Lunghezza del cavo di alimentazione | Circa 10 m |
| Funzione timer | Sì, integrata nell'alimentatore |
| Durata del timer | 6 ore acceso poi 18 ore spento (ciclo) |
| Garanzia | 3 anni |
| Parti sostituibili | Nessuna (LED, cavo e alimentatore non sostituibili) |
| Pulizia | Panno asciutto, non utilizzare prodotti chimici, non immergere |
| Smaltimento | Non gettare nei rifiuti domestici, riciclaggio presso centro di raccolta o punto di smaltimento |
Domande frequenti - IAN 390508 Livarno Lux
Domande degli utenti su IAN 390508 Livarno Lux
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Decorazione luminosa in formato PDF gratuitamente! Trova il tuo manuale IAN 390508 - Livarno Lux e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. IAN 390508 del marchio Livarno Lux.
MANUALE UTENTE IAN 390508 Livarno Lux
Istruzioni per l'uso e per la sicurezza
①
LED-SVETLOBNO DREVO
Navodila ze oprodjanja in venuesna obozovila
IAN 390508_2201IAN 390508_2201

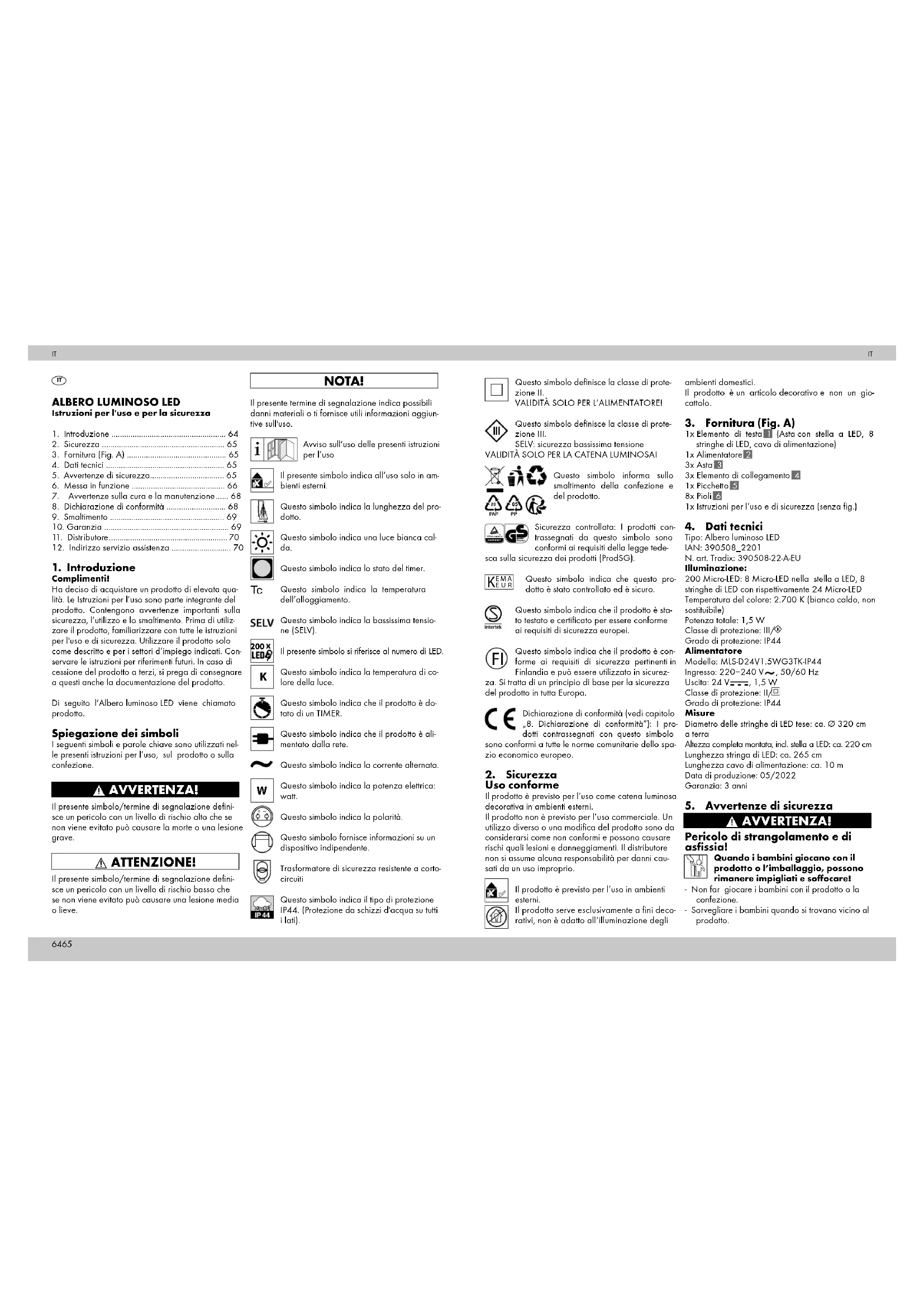

IT Albero luminoso LED - Istruzioni per l'uso e per la sicurezza 64
Istruzioni per l'uso e per la sicurezza
-
Introduzione 64
-
Sicurezza 65
-
Fornitura (Fig. A) 65
-
Dati tecnici 65
-
Avvenenze di sicorezza.... 65
-
Messa in funzione.... 66
-
Avvertenze sulla cura e la manutenzione..... 68
-
Dichiarazione di conformità 68
-
Smaltimento 69
-
Garanzia 69
-
Distributore....70
-
Indirizzo servizio assistenza 70
1. Introduzione
Complimenti!
Ha deciso di acquistare un prodotto di elevata qualità. Le Istruzioni per l'uso sono parte integrante del prodotto. Contengono avvertenze importanti sulla sicurezza, l'utilizzo e lo smaltimento. Prima di utilizzare il prodotto, familiarizzare con tutte le istruzioni per l'uso e di sicurezza. Utilizzare il prodotto solo come descritto e per i settori d'impiego indicati. Conservare le istruzioni per riferimenti futuri. In caso di cessione del prodotto a terzi, si prega di consegnare a questi anche la documentazione del prodotto.
Di seguito l'Albero luminoso LED viene chiamato prodotto.
Spiegazione dei simboli
I seguenti simboli e parole chiave sono utilizzati nelle presenti istruzioni per l'uso, sul prodotto o sulla confezione.
AVVERTENZA!
Il presente simbolo/termine di segnalazione definisce un pericolo con un livello di rischio alla che se non viene evitato può causare la morte o una lesione grave.
ATTENZIONE!
Il presente simbolo/termine di segnalazione definisce un pericolo con un livello di rischio basso che se non viene evitato può causare una lesione media o lievo.
Il presente termine di segnalazione indica possibili danni materiali o ti fornisce utili informazioni aggiuntive sull'uso.
i Avviso sull'uso delle presenti istruzioni per l'uso
Il presente simbolo indica all'uso solo in ambienti esterni.
Questo simbolo indica la lunghezza del prodotto.
Questo simbolo indica una luce bianca calda.
Questo simbolo indica lo stato del timer.
Tc Questo simbolo indica la temperatura dell'alloggiamento.
SELV Questo simbolo indica la bassissima tensione (SELV).
200 x LED Il presente simbolo si riferisce al numero di LED.
K Questo simbolo indica la temperatura di colore della luce.
Questo simbolo indica che il prodotto è dotato di un TIMER.
Questo simbolo indica che il prodotto è alimentato dalla rete.
\~ Questo simbolo indica la corrente alternata.
W Questo simbolo indica la potenza elettrica: watt.
Questo simbolo indica la polarità.
Questo simbolo fornisce informazioni su un dispositivo indipendente.
Trasformatore di sicurezza resistente a cortocircuiti
IP 44 Questo simbolo indica il tipo di protezione IP44. (Protezione da schizzi d'acqua su tutti i lati).
Questo simbolo definisce la classe di protezione II. VALIDITÀ SOLO PER L'ALIMENTATOREI
Questo simbolo definisce la classe di protezione III.
SELV: sicurezza bassissima tensione
VALIDITÀ SOLO PER LA CATENA LUMINOSAI
Questo simbolo informa sullo smaltimento della confezione e del prodotto.
Sicurezza controllata: I prodotti con trassegnati da questo simbolo sono conformi ai requisiti della legge tedesca sulla sicurezza dei prodotti (ProdSG).
Questo simbolo indica che questo prodotto è stato controllato ed è sicuro.
Questo simbolo indica che il prodotto è stato testato e certificato per essere conforme ai requisiti di sicurezza europei.
Questo simbolo indica che il prodotto è con- forme ai requisiti di sicurezza pertinenti in
Finlandia e può essere utilizzato in sicurezza. Si tratta di un principio di base per la sicurezza del prodotto in tutta Europa.
Dichiarazione di conformità (vedi capitolo "8. Dichiarazione di conformità"): I pro dotti contrassegnati con questo simbolo
sono conformi a tutte le norme comunitarie dello spazio economico europeo.
2. Sicurezza
Uso conforme
Il prodotto è previsto per l'uso come catena luminoso decorativa in ambienti esterni.
Il prodotto non è previsto per l'uso commerciale. Un utilizzo diverso o una modifica del prodotto sono da considerarsi come non conformi e possono causare rischi quali lesioni e danneggiamenti. Il distributore non si assume alcuna responsabilità per danni causati da un uso improprio.
Il prodotto è previsto per l'uso in ambienti esterni.
Il prodotto serve esclusivamente a fini decorativi, non è adatto all'illuminazione degli
ambienti domestici.
Il prodotto è un articolo decorativo e non un giocattolo.
3. Fornitura (Fig. A)
1x Elemento di testa 1 (Asta con stella a LED, 8 stringhe di LED, cavo di alimentazione)
1x Alimentatore 2
3x Asta 3
3x Elemento di collegamento 4
1x Picchetto 5
8x Pioli 6
1 x Istruzioni per l'uso e di sicurezza (senza fig.)
4. Dati tecnici
Tipo: Albero luminoso LED
IAN: 390508_2201
N. art. Tradix: 390508-22-A-EU
Illuminazione:
200 Micro-LED: 8 Micro-LED nella stella a LED, 8 stringhe di LED con rispettivamente 24 Micro-LED
Temperatura del colore: 2.700 K (bianco caldo, non sostituibile)
Potenza totale: 1,5 W
Classe di protezione: III/
Grado di protezione: IP44
Alimentatore
Modello: MLS-D24V1.5WG3TK-IP44
Ingresso: 220–240 V\~, 50/60 Hz
Uscita: 24 V=1,5 W
Classe di protezione: II/☐
Grado di protezione: IP44
Misure
Diametro delle stringhe di LED tese: ca. ∅ 320 cm a terra
Altezza completa montata, incl. stella a LED: ca. 220 cm Lunghezza stringa di LED: ca. 265 cm
Lunghezza cavo di alimentazione: ca. 10 m
Data di produzione: 05/2022
Garanzia: 3 anni
5. Avvertenze di sicurezza
AVVERTENZA!
Pericolo di strangolamento e di asfissia!
Quando i bambini giocano con il prodotto o l'imballaggio, possono rimanere impigliati e soffocare!
- Non far giocare i bambini con il prodotto o la confezione.
- Sorvegliare i bambini quando si trovano vicino al prodotto.
AVVERTENZA!
- Conservare il prodotto e l'imballaggio fuori dalla portata die bambini.
AVVERTENZA!
Pericolo di lesioni!
Non adatto per bambini di età inferiore ai 8 anni! Esiste il pericolo di lesioni!
- I bambini a partire dai 8 anni ed oltre, nonché persone con delle capacità fisiche, sensoriali o mentali ridotte o con scarsa esperienza e conoscenza, durante l'utilizzo del prodotto devono essere sorvegliati e/o essere istruiti in merito all'utilizzo in sicurezza del prodotto e comprendere i pericoli risultanti.
- È vietato far giocare i bambini con il prodotto.
- Gli interventi di manutenzione e/o pulizia del prodotto non possono essere eseguiti dai bambini.
Attenersi alle normative nazionali!
- Per l'utilizzo e lo smaltimento del prodotto, rispettare le normative e le disposizioni nazionali applicabili.
AVVERTENZA!
Pericolo di lesioni!
Non utilizzare in ambienti a rischio esplosione! Esiste il pericolo di lesioni!
- Il prodotto non deve essere utilizzato in un ambiente a rischio di esplosione (Ex). Il prodotto non è omologato per un ambiente nel quale si trovano liquidi, gas o polveri infiammabili.
AVVERTENZA!
Pericolo di lesioni!
Un prodotto difettoso non deve essere utilizzato! Esiste il pericolo di lesioni!
- Non utilizzare il prodotto in caso di malfunzionamenti, danni o difetti.
- Riparazioni eseguite in modo improprio possono comportare considerevoli rischi per l'utente.
- Quando si rileva un difetto nel prodotto, fate controllare e riparare il prodotto, se necessario, prima di rimetterlo in funzione.
- I LED non sono sostituibili. Nel caso in cui i LED diventino difettosi, il prodotto deve essere smaltito.
- Il cavo non è intercambiabile. Se il cavo è difetto- so, il prodotto deve essere smaltito.
Pericolo di lesioni!
Il prodotto non deve essere modificato! Esiste il pericolo di infortuni a causa di scosse elettriche!
- In nessun caso l'alloggiamento può essere aperto ed il prodotto essere manipolato/modificato. In caso di manipolazioni/modifiche sussiste il pericolo di morte per scossa elettrica. Manipolazioni/modifiche sono vietate per motivi di omologazione (CE).
- Verificare le tensioni! Accertarsi che la tensione di rete presente corrisponda a quella indicata sulla targhetta di identificazione. L'inos-servanza di questa precauzione può causare un'eccessiva produzione di calore.
- Non toccare mai la spina di rete con le mani bagnate quando è in funzione.
- Durante l'utilizzo, il prodotto non deve essere coperto.
- Il prodotto non deve essere collegato elettricamente con un'altra catena luminosa o simile.
- Estrarre sempre l'alimentatore dalla presa elettrica prima di eseguire qualsiasi operazione di montaggio, smontaggio o di pulizia.
- Il prodotto non deve essere usato con un cavo di prolunga o una presa multipla.
ATTENZIONE!
Pericolo di danni materiali!
- Non esporre mai il prodotto a temperature elevate ed all'umidità, altrimenti il prodotto si potrebbe danneggiare.
- Tenere il prodotto lontano dal fuoco e da fiamme liberel
- Evitare la sollecitazione meccanica del prodotto!
ATTENZIONE!
Pericolo di surriscaldamento!
Non accendere nella confezione.
6. Messa in funzione
- Rimuovere tutto il materiale di imballaggio.
- Verificare che tutte le parti siano complete e non danneggiate.
In caso contrario, contattare l'indirizzo dell'assistenza indicato.
Legenda
1 Elemento di testa
1c Stella a LED
16 Sostegno
1c Asta elemento di testa
2 Alimentatore
3 Asta
4 Elemento di collegamento
5 Picchetto
6 Piolo
7 Cavo di alimentazione
8 Spina
8c Anello di tenuta
9 Connettore di uscita
10 Dado a risvolto
11 Tasto timer
12 Stringa di LED
Montaggio
Posizionare il prodotto solo su una superficie piana ed orizzontale. Prestare attenzione affinché la superficie necessaria abbia uno spazio libero di ca. 4 x 4 m.
NOTA!
Per semplificare le operazioni di montaggio, inizialmente lasciare le stringhe di LED 12 avvolte.
AVVERTENZA!
Pericolo di lesioni!
Le stringhe di LED 12 non devono essere usate quando sono avvolte. Pericolo di surriscaldamento!
Par motivi di sicurezzo, tenere il prodotto spento durante tutte le fasi delle operazioni di Montaggio.
- Introdurre il picchetto 5 quando più possibile nel terreno nel punto prescelto.
ATTENZIONE!
Pericolo di lesioni!
- Il terreno deve essere sufficientemente resistente e stabile affinché il picchetto 5 sia inserito correttamente.
- Nel caso in cui il fondo risulti essere troppo resistente per introdurre il picchetto 5 nel terreno, dissodare leggermente il terreno.
- Durante la fase di inserimento del picchetto indossare quanti di protezione adatti.
ATTENZIONE!
Pericolo di danni materiali!
- Non inserire il picchetto 5 nel terreno, nel caso in cui questo risulti essere ghiacciato oppure se si percepisce una forte resistenza. Il picchetto 5 si potrebbe danneggiarel
- Durante la fase di inserimento del picchetto 5, non indossare alcun martello o altri utensili. Il picchetto 5 si potrebbe danneggiarel
- Inserire la stella a LED 1€ sul sostegno 1k dell'elemento di testa 1, vedi Fig. B.
NOTA!
La stella a LED1c è collegata con il cablaggio tramite l'elemento di testa 1.
- Inserire, come illustrato nella Fig. B l'asta 1c dell'elemento di testa e le altre aste 3 con l'ausilio degli elementi di collegamento 4.
- Svolgere con cura le stringhe di LED 12.
NOTA!
Accertarsi che le stringhe di LED 12 non si aggroviglino l'uno con l'altro quando si srotolano.
- Inserire con cautela l'asta assemblata al punto 3. sul picchetto 5, vedi Fig. B.
- Accertarsi che tutti i collegamenti ad innesto del prodotto siano posizionati in modo sicuro e resistente.
- Fissare i pioli 6 all'estremità delle stringhe di LED 12, vedi Fig. E.
- Fissare ogni piolo 6 insieme alla stringa di LED 12 alla posizione desiderata sul terreno, vedi Fig. E/F.
NOTA!
Pericolo di danni materiali!
Non tendere troppo le stringhe di LED12. Il prodotto si potrebbe danneggiare.
Messa in funzione dell'alimentatore
AVVERTENZA!
Pericolo di lesioni!
Esiste il pericolo di infortuni a causa di scosse elettriche!
Il prodotto può essere usato esclusivamente con l'alimentatore 2 compreso nella fornitural
Il prodotto può essere usato esclusivamente con l'a
limentatore 2 compreso nella fornitura con il tipo di modello MLS-D24V1.5WG3TK-IP44. Il prodotto deve essere smaltita quando l'alimentatore 2 è difettoso.
- Inserire la spina 8, secondo la polarità, rispettando la polarità, nel connettore di uscita 9 vedi Fig. C
NOTA!
Tenere conto della cavità e della polarità del connettore di uscita 9.
AVVERTENZA!
Pericolo di lesioni!
Sussiste il pericolo di scariche elettriche!
Il prodotto non deve essere utilizzato senza l'anello di tenuta 8 inserito a regola d'arte sulla spina 3a, vedi Fig. Cl
- Avvitare il dado a risvolto 10 in senso orario sul connettore di uscita 9, vedi Fig. C.
NOTA!
- Accertarsi che il dado a risvolto 10 non si inclini e che sia ben stretto. Solo in questo modo è possibile garantire una resistenza agli agenti atmosferici secondo la normativa IP44.
ATTENZIONE!
Pericolo di danni materiali!
- Accertarsi che il cavo di alimentazione 7 non venga mai schiacciato, piegato o danneggiato da bordi taglienti.
- Accertarsi che il cavo di alimentazione 7 sia allentato e non troppo testo. Sussiste il rischio che il cavo si possa danneggiare.
ATTENZIONE!
Pericolo di lesioni!
- Per ridurre il rischio di inciampare su un cavo di alimentazione 7 posato in modo troppo allentato, avvolgere se possibile il cavo di alimentazione 7 una o due volte intorno all'asta del prodotto, prima di collegare l'alimentatore 2 collegato ad una presa elettrica, vodi Fig. F.
Accensione/Spegnimento del prodotto
Per azionare il prodotto, inserire l'alimentatore 2 collegato a regola d'arte con il cavo di alimentazione 7, in una presa elettrica ben accessibile ed installata a regola d'arte. Il prodotto a questo punto è azionato ed acceso.
Per spegnere il prodotto, staccare l'alimentatore 2 dalla presa di corrente. Il prodotto a questo punto è spento.
Funzione timer (Timer da 6 ore)
Il prodotto è dotato di una funzione Timer. Quando si preme il tasto del Timer 11 sull'alimentatore 2, si attiva la funzione Timer su ON, Fig. D. Quando la funzione Timer è attivata, il tasto del Timer è 11 verde.
Quando la funzione timer è attivata, il prodotto si spegne automaticamente dopo 6 ore, passando su OFF. Il prodotto passa automaticamente alla modalità ON dopo altre 18 ore. Questo ritmo giornaliera si ripete fino a quando la funzione Timer resta attivata.
Premendo nuovamente il tasto Timer 11 sull'alimentatore 2 è possibile disattivare la funzione Timer, passando alla modalità OFF. Il LED verde del tasto del Timer 11 si spegne.
Smontaggio
Per smontare il prodotto, estrarre l'alimentatore dalla presa elettrica ed eseguire le operazioni riportate al punto Montaggio nella sequenza inversa.
7. Avvertenze sulla cura e la manutenzione
AVVERTENZA!
Pericolo di lesioni!
Prima della pulizia è necessario staccare l'alimentatore 2 dalla presa elettrica.
Sussiste il pericolo di scosse elettriche!
- pulire solo con un panno asciutto
- non usare alcun detergente aggressivo o agenti chimici
- non immergere nell'acqua
- conservare in un luogo fresco, asciutto e protetto dai raggi UV
8. Dichiarazione di conformità
CE Questo dispositivo è conforme alla Direttiva europea sulla compatibilità elettromagnetica 2014/30/CE e alla Direttiva
RoHS 2011/65/CE in conformità con i requisiti di
base ed altre normative pertinenti. La dichiarazione di conformità originale completa può essere richiesta all'importatore.
9. Smaltimento
Smaltimento dell'imballaggio
L'imballaggio e le istruzioni per l'uso sono realizzati al 100 % in materiale ecocompatibile e possono essere smaltiti presso i centri di riciclo locali.
Smaltimento del prodotto
Il prodotto non deve essere smaltito insieme ai normali rifiuti domestici. Per informazioni sulle opzioni di smaltimento del prodotto, contattate il vostro consiglio/comune locale o il vostro negozio Lidl.
10. Garanzia
Gentilissima cliente, egregio cliente, su questo prodotto viene offerta una garanzia di 3 anni a partire dalla data di acquisto. In caso di difetti, vi spettano dei diritti legali avverso il venditore del prodotto. Tali diritti legali non sono limitati dalla nostra garanzia di seguito enunciata.
Condizioni di garanzia
Il periodo di garanzia ha inizio dalla data di acquisto. Conservare con cura lo scontrino di cassa originale. Tale documento servirà a comprovare l'acquisto. Qualora, entro tre anni dalla data di acquisto del presente prodotto, subentri un difetto del materiale o di fabbricazione, il prodotto verrà, a nostra discrezione, riparato gratuitamente o sostituito. La garanzia presuppone che entro il termine di tre anni venga esibito il prodotto difettoso unitamente allo scontrino di cassa e si descriva brevemente, per iscritto, in che cosa consista il difetto e quando sia subentrato. Qualora il difetto sia coperto dalla nostra garanzia, ricevere le prodotto riparato o un nuovo prodotto. Con la riparazione o la sostituzione del prodotto non inizia a decorrere un nuovo periodo di garanzia.
Periodo di garanzia e diritti di garanzia previsti dalla legge
Il periodo di garanzia non viene prolungato dalla garanzio. Ciò vale anche per parti sostituite e riparata. Eventuali danni o difetti riscontrati già al momento dell'acquisto devono essere segnalati immediatamente dopo il disimballoggio. Dopo la scadenza del periodo di garanzia le eventuali riparazioni sono a pagamento.
Portata della garanzia
L'apparecchio è stato prodotto accuratamente secondo rigide linee guida di qualità e testato prima della consegna. La garanzia copre solo vizi sui materiali o difetti di fabbricazione. La presente garanzia non copre le parti del prodotto soggette a normale usura che pertanto possono essere considerate parti soggette ad usura o danni a parti fragili come interruttori, batterie o vetro.
La presente garanzia è da considerarsi nulla se il prodotto è stato danneggiato, usato in modo improprio o sottoposta a manutenzione. Per un uso a regola d'arte del prodotto, devono essere rigorosamente rispettate tutte le istruzioni riportate nelle istruzioni per l'uso. Qualsiasi uso o azione sconsigliata nelle Istruzioni per l'uso deve essere evitata ad ogni costo. Il prodotto è destinato esclusivamente ad un uso privato e non commerciale. La garanzia si annulla in caso di uso improprio e non conforme, in caso di esercitazione di forza su di essa ed in caso di interventi non eseguiti dal nostro centro di assistenza.
La prestazione in garanzia vale per difetti del materiale o di fabbricazione. Questo garanzia non si estende a componenti del prodotto esposti a normale logorio, che possono pertanto essere considerati come componenti soggetti a usura (esempio capacità della batteria, calcificazione, lampade, pneumatici, filtri, spazzole...). La garanzia non si estende altresi a danni che si verificano su componenti delicati (esempio interruttori, batterie, parti realizzate in vetro, schermi, accessori vari) nonché danni derivanti dal trasporto o altri incidenti.
Procedura in caso di diritto di garanzia
Al fine di garantire una rapida elaborazione della sua richiesta, seguire le istruzioni riportate di seguito:
- Come prova dell'acquisto, tenere a portata di mano lo scontrino ed il codice di articolo (IAN 390508_2201).
- Il codice di articolo è riportato sulla targhetta di identificazione del prodotto, inciso sul prodotto, sul frontespizio delle Istruzioni o sull'adesivo sul retro o alla base del prodotto.
- In caso di malfunzionamenti o altri difetti, si prega di contattare telefonicamente o via e-mail il servizio di assistenza sottoindicato.
- È pertanto possibile inviare un prodotto rilevato come difettoso all'indirizzo postale a voi fornito, allegondo la ricevuta di acquisto (scontrino) e l'indicazione di ciò che è il difetto, nonché da e quando si è verificato.
Dal sito www.lidl-service.com è possibile scaricare questo e molti altri manuali, video e software di installazione.
Questo codice QR vi porta direttamente alla pagina di assistenza Lidl (www.lidl-service.com) dove potrete aprire le vostre Istruzioni per l'uso inserendo il codice di articolo (IAN 390508_2201).
11. Distributore
12. Indirizzo servizio assistenza
TRADIX SERVICE-CENTER
c/o Teknihall Elektronik GmbH
Assar-Gabrielsson-Str. 11-13
DE-63128 Dietzenbach/GERMANY
Hotline: 00800 / 30012001 (gratuito, da cellulare
altra tariffa)
E-Mail: tradix-it@teknihall.com
05/2022
N. art. Tradix: 390508-22-A-EU
IAN 390508_2201
