MANUALE UTENTE JV85 JIMMY

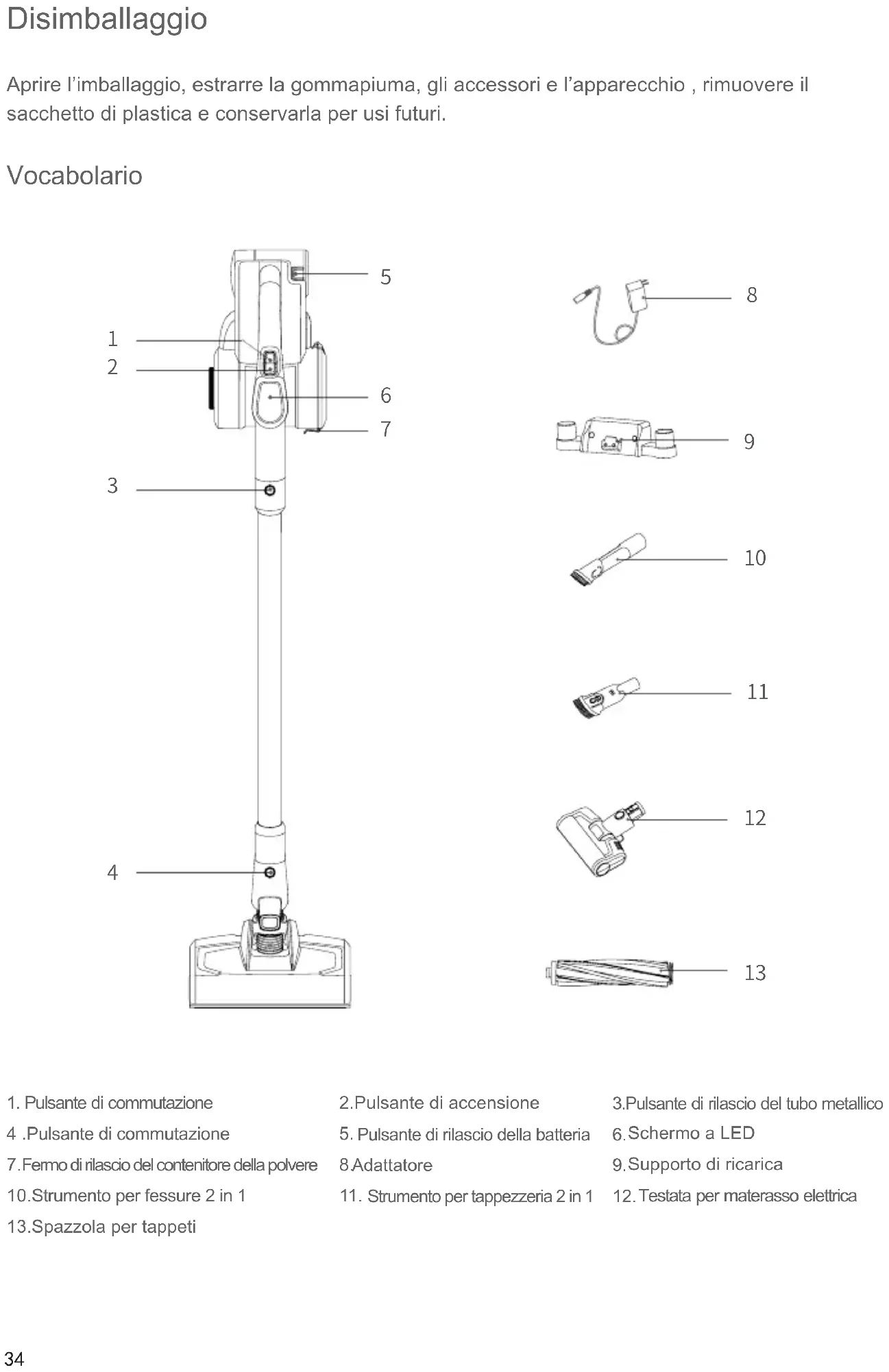

1. Pulsante di commutazione

4 .Pulsante di commutazione 7.Fermo di rilascio del contenitore della polvere 10.Strumento per fessure 2 in 1 13.Spazzola per tappeti 2.Pulsante di accensione

Pulsante di rilascio della batteria

Strumento per tappezzeria 2 in 1 3.Pulsante di rilascio del tubo metallico

Supporto di ricarica

Testata per materasso elettrica

Lista imballaggio Installazione a macchina Installazione di testata elettrica del pavimento e tubo metallico Durante il collegamento, tenere la testata elettrica con la mano sinistra nella direzione mostrata, usare la mano destra per inserire il tubo metallico verticalmente nella testata del pavimento, allinearlo con l'ago conduttivo, premere la maniglia no a quando si sente un "clic". Attenzione: mantenere l'impugnatura e la testata del pavimento nella stessa direzione, l'ago conduttivo deve allinearsi con la presa. Durante l'imballaggio, lo stoccaggio o la pulizia, se è necessario rimuovere la testata elettrica, premere il pulsante di rilascio della testata del pavimento come mostrato nella gura e tirare la testata elettricanella direzione mostrata nella gura. Installazione del pacco batteria e aspirapolvere portatile Installazione del pacco batteria: tenere l'aspirapolvere portatile in una mano, tenere il pacco batteria nell'altra mano, mirare alla scanalatura di guida sul corpo, far scorrere il pacco batteria secondo la direzione della freccia mostrata in gura, e quindi tirare il pacco batteria dopo l'installazione per assicurarsi che non si allenti. Nome Aspirapolvere portatile Testata elettrica del pavimento Testata per materasso elettrica Strumento per tappezzeria 2 in 1 Quantità 1 1 1 1 Nome Strumento per fessure 2 in 1 Spazzola per tappeti Supporto di ricarica Tubo metallico Quantità 1 1 1 1 Nome Adattatore Vite Tubo di espansione Manuale di Istruzioni Quantità 1 2 2 1

Attenzione: quando l'aspirapolvere è a lungo inattivo, rimuovere la batteria, imballare la macchina e riporla in un luogo fresco e asciutto, evitare la luce solare diretta o l'ambiente umido. Installazione di tubo metallico e aspirapolvere portatile Innanzitutto, assemblare la testata del pavimento e il tubo metallico secondo il metodo di assemblaggio della testata del pavimento elettrico e del tubo metallico. Montare la testata del pavimento, il tubo metallico e aspirapolvere portatile: come mostrato dalla freccia, allineare l'ago conduttivo del tubo metallico con l'accoppiatore dell'ugello di aspirazione, spingere verso l'alto no a quando si sente un "clic". Assemblaggio di accessori Per comodità d'uso, questo prodotto è appositamente dotato di alcuni accessori per la parte portatile dell'aspirapolvere. Quando si utilizza l'aspirapolvere portatile da solo, è possibile collegare direttamente gli accessori in base alle proprie esigenze o collegare gli accessori attraverso il tubo essibile elastico. JV85 Testata per materasso elettrica Strumento per tappezzeria 2 in 1 Strumento per fessure 2 in 1 Spazzola per tappeti modello Nome

Collegare la testata per materasso elettrica, lo strumento per fessure 2 in 1, lo strumento per tappezzeria 2 in 1 e la spazzola morbida con l'aspirapolvere portatile come da foto. Elenco connessioni accessori Attenzione: quando si utilizza il prodotto per la prima volta, la carica della batteria non è completa. È necessario caricare l'aspirapolvere prima dell'uso. Montaggio del supporto di ricarica Mettere l'aspirapolvere nel supporto e appoggiare l'aspirapolvere contro la parete, posizionare il supporto nella posizione in cui la testata del pavimento dell'aspirapolvere non tocca terra. Rimuovere l'aspirapolvere portatile, seguire Fig4 per posizionare il tubo di espansione sulla parete e seguire Fig5 per posizionare il supporto nella posizione del tubo di espansione, quindi bloccare la vite. Al termine dell'assemblaggio, caricare l'aspirapolvere sul supporto di ricarica o riporlo. Attenzione: non ssare il supporto al bagno o ad altre pareti umide. Tubo di espansione Supporto di ricarica Vite

Carica dell'aspirapolvere Quando la potenza dell'aspirapolvere è insu󰀩ciente, caricare l'aspirapolvere in tempo; Quando la tensione è troppo bassa, per proteggere la batteria, l'aspirapolvere si spegnerà automaticamente, in questo momento l'aspirapolvere deve essere caricato. Durante la ricarica, inserire il connettore del caricabatterie nella presa di corrente A / C, appendere l'aspirapolvere portatile sul supporto per iniziare la ricarica. Quando il display a LED dell'aspirapolvere portatile mostra un aumento di potenza, indica che l'aspirapolvere si sta caricando. Al termine della ricarica, il display a LED mostra una potenza del 100%. Dopo la ricarica, scollegare la spina del caricabatterie dalla presa di corrente in tempo per interrompere la ricarica. Attenzione: se il cavo di alimentazione è danneggiato, per evitare pericoli, deve essere sostituito da un professionista del produttore, agente di riparazione o reparto simile. Uso dell'aspirapolvere portatile Rimuovere l'aspirapolvere dal supporto, premere il pulsante sull'impugnatura per avviare o arrestare l'aspirapolvere. Quando il prodotto è appena acceso, funziona in modalità di alimentazione normale. Premere il pulsante di accensione per passare alla modalità di potenza media e massima. Pulsante di rilascio pacco batterie Interruttore Pulsante di accensione Schermo a LED Pulsante di rilascio polvere Teppichrolle Pulire il tappeto del pavimento duro, delle mattonelle o dei capelli corti. Pulire il tappeto a pelo lungo.

Uso della testata elettrica del pavimento Pulire pavimenti duri, piastrelle o moquette con la testata elettrica del pavimento. La spazzola per tappeti può essere sostituita alla testata per pulire il tappeto a pelo lungo. Nota: che cos'è la protezione blocco della spazzola rotolante? Durante il funzionamento della testata elettrica del pavimento, se c'è un grande volume di materiale estraneo inalato o troppa ferita di bre, o anche un bambino nel gioco della macchina mette erroneamente la mano nell'ugello, causando un arresto anomalo del rullo, la testata elettrica del pavimento smetterà di funzionare, al ne di proteggere la sicurezza personale e il motore della spazzola.39 Pulizia e Sostituzione di Parti Pulire il contenitore della polvere e il sistema di ltrazione

1. Il ltro HEPA è disponibile per la vendita

presso i distributori locali di aspirapolvere.

2. Si consiglia di pulire il contenitore della

polvere dopo ogni utilizzo; Quando il contenitore della polvere è pieno o il filtro HEPA è intasato, deve essere pulito e sostituito se necessario. Il rullo di spazzola elettrico a pavimento potrebbe rimanere impigliato con i capelli dopo un uso prolungato. Deve essere pulito in tempo per far funzionare l'aspirapolvere in modo più e󰀩ciente.

1. Premere verso il basso il coperchio

inferiore del contenitore della polvere, aprire il contenitore della polvere e scaricare la polvere nel cestino.

2. Tenere il coperchio HEPA e ruotare in

senso antiorario, rimuovere il gruppo HEPA dal vuoto portatile per la pulizia.

3. Tenere la parte superiore del gruppo

ciclone e ruotare in senso antiorario, rimuovere il gruppo ciclone dal vuoto portatile per la pulizia.

Strumento per fessure 2 in 1: adatto per pulire fessure, angoli di porte o nestre e altri spazi stretti. Strumento per tappezzeria 2 in 1: adatto per pulire l'armadio, il davanzale, il divano e la supercie del tavolo. Testata per materasso elettrica: adatta per divano e materasso.La spazzola batte e quindi pulisce l'acaro della polvere e l'allergene dal divano o dal letto profondo.40

4. Se è necessario lavare l'HEPA, tenere

l'HEPA e ruotarlo in senso orario, rimuoverlo dal coperchio HEPA per il lavaggio. L'HEPA deve essere completamente asciutto prima di essere riutilizzato.

5. Dopo la pulizia, rimontare le parti nella

sequenza opposta di smontaggio.

Pulsante di rilascio della spazzola Pulsante di rilascio della batteria Pulire la spazzola a rullo elettrica 1.Spostare il pulsante di rilascio della spazzola lungo la direzione della freccia per rimuovere il coperchio laterale. 2.Rimuovere un'estremità del rullo di spazzola ed estrarlo dall'ugello per la pulizia. 3.Dopo aver pulito o sostituito la spazzola, rimontarlo nella sequenza opposta di smontaggio. Conservazione dell'aspirapolvere Conservazione del corpo principale Smontaggio del pacco batteria Premere il pulsante di rilascio della batteria, rimuovere il pacco batteria nella direzione della freccia e posizionare la batteria in un sacchetto di plastica, quindi conservarlo in un luogo asciutto. Quando l'aspirapolvere è a lungo inattivo, rimuovere la batteria, imballare la macchina e riporla in un luogo fresco e asciutto, non esporre alla luce diretta del sole o all'ambiente umido. Note di sicurezza Questo aspirapolvere è progettato per l'uso domestico. Non utilizzarlo per scopi commerciali o di altro. Si prega di leggere attentamente le istruzioni prima dell'uso, correttamente salvare e archiviare per un uso futuro. Non mettere il vuoto vicino al fuoco o altra struttura ad alta temperatura. Non utilizzare o conservare la macchina in cattive condizioni estreme, ad esempio, temperature estreme. Si raccomanda di usare chiuso tra la temperatura di 5 ° C a 40 ° C. Conservare la macchina in luogo asciutto ed evitare la luce solare diretta.41 Evitare il blocco dell'ingresso dell'aria o del rullo spazzola, potrebbe causare guasti al motore. Non mettere la mano o il piede in ingresso oorhead per evitare corpo ferito. Non versare o spruzzare acqua o altri liquidi nella macchina per evitare cortocircuiti a bruciare la macchina. Se la spazzola rotante non funziona, si prega di vericare se la spazzola rotante è impigliata con i capelli o altro bra lunga, pulirlo nel tempo. Quando si ripone la macchina per un lungo periodo, assicurarsi che la batteria sia completamente carica prima di riporla e caricare la macchina almeno ogni tre mesi. Scollegare il caricabatterie per pulire o riparare la macchina. Tenere il caricabatterie quando collegare o scollegare, e non tirare il cavo di ricarica. Usare un panno asciutto per pulire la macchina. Liquidi come benzina, alcool, diluente causeranno crepa o scolorimento e non possono essere utilizzate. Se la macchina non funziona dopo completamente carica, deve essere controllato e riparato nel nostro u󰀩cio designato, si prega di non smontare la macchina da soli. La macchina scartata contiene batterie. Dovrebbero essere riciclati in modo sicuro. Non scartarli casualmente. Se ci sono danni sul cavo di alimentazione, per evitare il pericolo, deve essere sostituito o riparato dal produttore, la riparazione di agenzia o professionista. Carica completamente la batteria prima del primo utilizzo o dopo una lunga conservazione Prima di utilizzare il vuoto, assicurarsi che il rotolo di pasta sia assemblato, altrimenti potrebbe causare l'ostruzione del ventilatore del motore, causando la bruciatura del motore. Si prega di non utilizzare l'aspirapolvere per raccogliere detersivo, olio, scorie di vetro, ago, cenere di sigarette, polvere bagnata, acqua, ammiferi, ecc.. Si prega di non utilizzare l'aspirapolvere per raccogliere detersivo, olio, scorie di vetro, ago, cenere di sigarette, polvere bagnata, acqua, ammiferi, ecc..42 Problemi Cause possibili Soluzioni Il motore non funziona La batteria è scarica Caricare l'aspirapolvere Il motore non funziona Il tubo metallico, la testa del pavimento, il pacco batteria e l'aspirapolvere non sono assemblati correttamente. Controllare che gli accessori siano assemblati correttamente sull'aspirapolvere Aspirazione ridotta Contenitore della polvere pieno Pulire il contenitore della polvere Aspirazione ridotta Filtro bloccato Pulire o sostituire il ltro Aspirazione ridotta Percorso dell'aria della testata del pavimento bloccato Pulire il percorso dell'aria della testata del pavimento Breve tempo di lavoro dopo la ricarica Macchina non completamente carica Seguire il manuale di istruzioni per caricare completamente la batteria. Breve tempo di lavoro dopo la ricarica Invecchiamento della batteria È possibile acquistare nuove batterie dal distributore locale Risoluzione dei problemi Si prega di vericare i seguenti problemi prima di inviare a un agente di riparazione designato. Attenzione: se ci sono altri guasti, è necessario riparare strumenti speciali, al fine di evitare pericoli, da personale professionale del produttore, agente di riparazione o agente simile.43 Parametro tecnico Modello No JV85 Tensione nominale 25.2V Potenza nominale 500W Tensione di ingresso dell'adattatore 100-240V

60Hz 0.8A Tensione di uscita dell'adattatore 30V 600mA Modello No. della testata elettrica del pavimento T-EB110K Potenza nominale della testata elettrica del pavimento 30W Capacità del pacco batteria 2500mAh Tempo di ricarica 4h-5h Schema Elettrico Caricabatterie Motore principale Motore testata del pavimento Supporto di ricarica Batteria al litio Tastiera di visualizzazione Scheda adattatore Scheda di protezione della batteria al litio EE EE EE EE EE EE44 Disposizione La macchina, gli accessori e la confezione devono essere classicati per il riciclaggio amichevole all'ambiente. Non smaltire la macchina nei riuti domestici. Solo per gli stati di EC: Secondo la direttiva europea 2012/19/EU, le macchine che non sono più utilizzabili e secondo la direttiva europea 2006/66/CE, i pacchi di batteria/le batterie difettose o utilizzate, devono essere raccolte separatamente e smaltite in modo corretto e anche amichevole all’ambiente. I pacchi di batteria/le batterie: Le batterie integrate potrebbero essere rimosse solo per lo smaltimento dal personale qualicato. Un’apertura del guscio di carcassa,la macchina può essere danneggiata o distrutta. Non smaltire i pacchi di batteria/le batterie nei riuti domestici,nel fuoco o nell’acqua.Se possibile,i pacchi di batteria/le batterie devono essere scaricati,raccolti, riciclati o smaltiti in modo amichevole all’ambiente. Si può cambiare senza preavviso. Informazioni su Garanzia Questo prodotto gode di due anni di garanzia per la macchina per il servizio che inizia dalla data di acquisto. La garanzia è esclusa dall’usura normale,l’utilizzo commerciale,le modiche all’ apparecchio come acquistato,le attività di pulizia, le conseguenze di un uso improprio o danni dall'acquirente o da una terza persona, e i danni che possono essere causati dall’ ambiente esterno o causati dalle batterie. Produttore Kingclean Electric Co., Ltd Indirizzo Via Xiangyang 1, Nuovo quartiere di Suzhou, Provincia di Jiangsu 215009, Cina Informazioni sul produttore45 Déballage Ouvrez l'emballage, sortez le coussin en mousse, et tous les accessoires et données, prenez l'aspirateur, enlevez le depuis la valise, enlevez le sac en plastique. Conservez-les pour le transport futur. Nom des pièces 1.Bouton de l'interrupteur 4.Bouton de libérationde la tête de plancher 7.Loquet de libération du bac à poussière 10.Suceur plat 2 en 1 13.Rouleau de tapis
