BEDIENUNGSANLEITUNG JV85 JIMMY

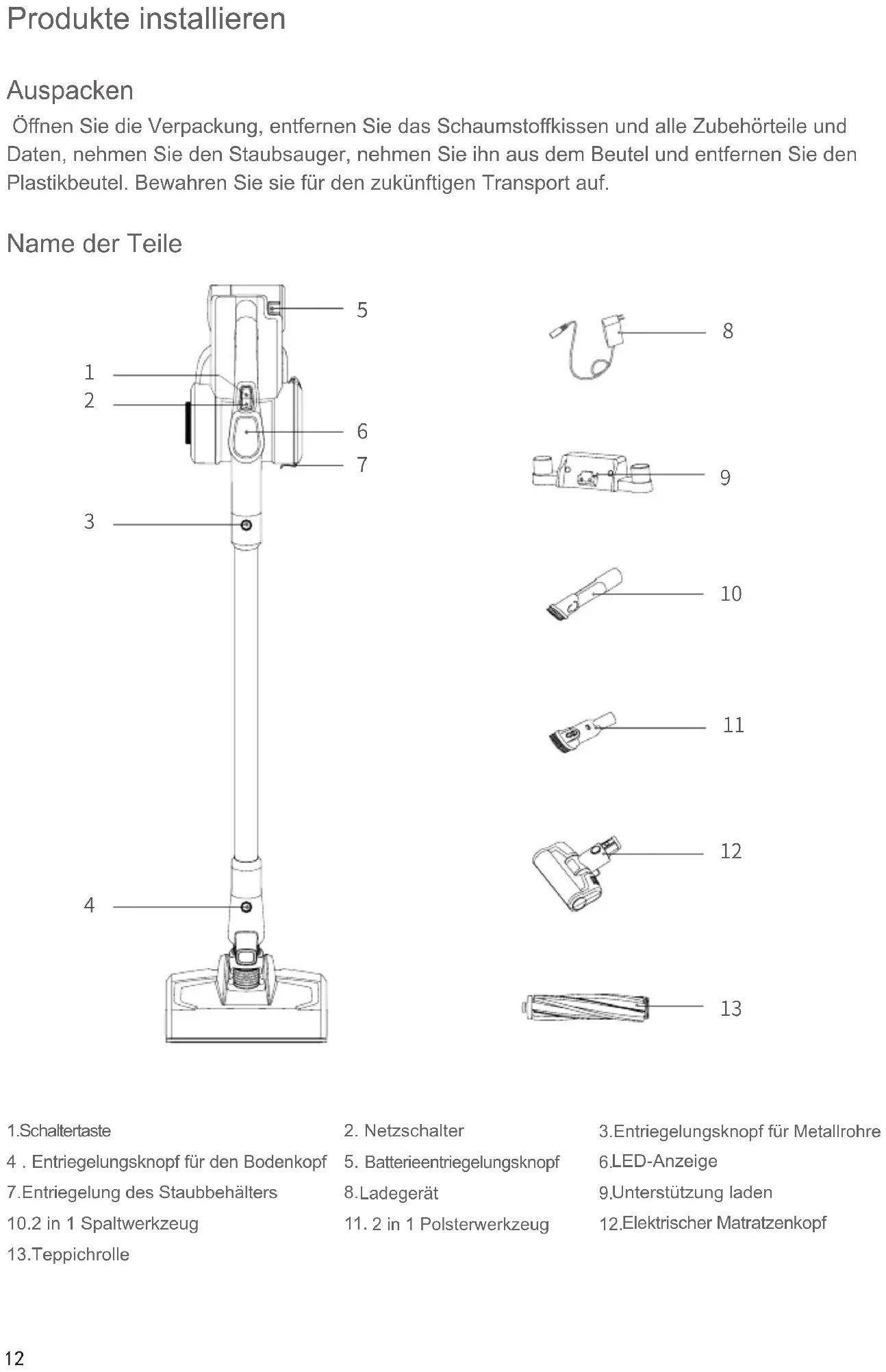

10.2 in 1 Spaltwerkzeug

Batterieentriegelungsknopf

2 in 1 Polsterwerkzeug 3.Entriegelungsknopf für Metallrohre

Elektrischer Matratzenkopf

Packliste Maschinenmontage Installation des elektrischen Bodenkopfes und des Metallrohrs Halten Sie während des Anschlusses die elektrische Bürste mit der linken Hand in die angegebene Richtung, führen Sie das Metallrohr mit der rechten Hand senkrecht in den Kopf des Bodens ein, richten Sie es mit der leitenden Nadel aus und drücken Sie den Gri󰀨 bis 'ein "Klicken" ist zu hören. Achtung: Halten Sie den Gri󰀨 und den Bodenkopf in die gleiche Richtung. Die leitende Nadel muss mit der Fassung ausgerichtet sein. Wenn während des Verpackens, Lagerns oder Reinigens der elektrische Bodenkopf entfernt werden muss, drücken Sie den Bürstenentriegelungsknopf wie in der Abbildung gezeigt und ziehen Sie den elektrischen Bodenkopf in die in der Abbildung gezeigte Richtung. Batteriebaugruppe und Handstaubsauger. Batteriemontage: Halten Sie den Handstaubsauger in einer Hand, halten Sie die Batterie in der anderen Hand, richten Sie die Führungsnut auf das Gehäuse, schieben Sie die Batterie in Pfeilrichtung (siehe Abbildung) und ziehen Sie dann die Batterie nach der Installation, um sicherzustellen, dass sie sich nicht löst. Name Handstaubsauger Elektrischer Bodenkopf Elektrischer Matratzenkopf 2 in 1 Polsterwerkzeug Menge 1 1 1 1 Name 2 in 1 Spaltwerkzeug Teppichrolle Unterstützung laden Metallrohr Menge 1 1 1 1 Name Adapter Schraube Expansionsrohr Bedienungsanleitung Menge 1 2 2 1

Warnung: Wenn der Staubsauger längere Zeit nicht benutzt wird, entfernen Sie den Akku, packen Sie die Maschine ein und lagern Sie sie an einem kühlen und trockenen Ort. Vermeiden Sie direktes Sonnenlicht oder feuchte Umgebung. Installation des Metallrohrs und des Handstaubsaugers Montieren Sie zuerst den Bodenkopf und das Metallrohr gemäß der Methode zum Zusammenbauen des elektrischen Bodenkopfs und des Metallrohrs. Montieren Sie den Bodenkopf, das Metallrohr und den Handstaubsauger: Richten Sie die leitfähige Nadel des Metallrohrs wie durch den Pfeil angegeben auf die Kupplung der Saugdüse aus und drücken Sie sie nach oben, bis Ein "Klicken" ist zu hören. Zubehörbaugruppe Zur Vereinfachung der Verwendung ist dieses Produkt speziell mit einigen Zubehörteilen für den tragbaren Teil des Staubsaugers ausgestattet. Wenn Sie den Handstaubsauger verwenden, können Sie das Zubehör bei Bedarf direct. JV85 Elektrische Matratzenbürste 2 in 1 Polsterwerkzeug 2 in 1 Spaltwerkzeug Teppichrolle Modell Name

Verbinden Sie den Kopf der elektrischen Matratze, das 2-in-1-Spaltwerkzeug, das 2-in-1- Polsterwerkzeug des Handstaubsaugers wie in der Abbildung gezeigt Staubsauger benutzen Achtung: Wenn Sie das Produkt zum ersten Mal verwenden, ist der Akku nicht voll. Der Staubsauger muss vor dem Gebrauch aufgeladen werden. Ladungsträgerbefestigung Montagemethode I: Setzen Sie den Staubsauger in den Träger ein und drücken Sie ihn gegen die Wand. Stellen Sie den Träger in die Position, in der der Bodenkopf des Staubsaugers den Boden nicht berührt. Entfernen Sie den Handstaubsauger Abbildung4, um das Expansionsrohr an der Wand zu platzieren, und folgen Sie Abbildung5, um die Halterung in Position des Expansionsrohrs zu bringen, und verriegeln Sie die Schraube. Stellen Sie den Staubsauger nach Abschluss der Montage zum Laden oder Aufbewahren auf den Ladeständer. Achtung: Befestigen Sie die Stütze nicht wie imBadezimmer an der feuchten Wand. Expansionsschlauch Unterstützung laden schraube

Vakuumladung Wenn die Leistung des Staubsaugers nicht ausreicht, laden Sie den Staubsauger rechtzeitig auf. Wenn die Spannung zu niedrig ist, sollte sie die Batterie schützen, der Staubsauger schaltet sich automatisch aus, der Staubsauger16 Batterieentrie gelungsknopf Schaltertaste Netzschalter LED-Anzeige Staubentriegelungsknopf Teppichrolle Reinigung von Hartbden, Fliesen oder kurzflorigen Teppichen. Fliesen oder kurzflorigen Teppichen

schaltet sich automatisch aus, der Staubsauger sollte zu diesem Zeitpunkt aufgeladen werden. Stecken Sie beim Laden den Ladestecker in die Steckdose der Klimaanlage. Hängen Sie den Handstaubsauger zum Laden an die Halterung. Wenn die LED-Anzeige des Handstaubsaugers eine Leistungssteigerung anzeigt, zeigt dies an, dass der Staubsauger aufgeladen wird. Sobald der Ladevorgang abgeschlossen ist, zeigt der LED- Bildschirm 100% Leistung an. Ziehen Sie nach dem Auaden den Ladestecker aus der Steckdose und beenden Sie den Ladevorgang. Attention: si la ligne d'alimentation est endommagé,il doit être remplacé par un professionnel du fabricant, un réparateur ou un service similaire pour éviter un danger. Verwenden des Handstaubsaugers Nehmen Sie den Staubsauger aus der Halterung und drücken Sie den Schalter am Gri󰀨, um den Staubsauger zu starten oder zu stoppen. Wenn die Maschine eingeschaltet ist, bendet sich der Betrieb im normalen Betriebsmodus. Drücken Sie den Netzschalter, um in den Turbomodus oder die maximale Leistung zu wechseln. WVerwendung dem elektrischen Bodenkopf Reinigen Sie harte Böden, Fliesen oder Teppiche mit dem elektri schen Bodenkopf. Die Teppichbürste kann beim Reinigen des langorigen Teppichs durch den Bodenkopf ersetzt werden. Hinweis: Was ist der Verriegelungsschutz der Rollbürste? Wenn während des Betriebs des elektrischen Bodenkopfes ein großes Volumen an eingeatmetem Fremdkörper oder zu viel Faser vorhanden ist oder sogar ein Kind in der Maschine versehentlich seine Hand in die Düse gesteckt hat, führt dies zu einem abnormalen Stopp des Kopfes Walze, der elektrische Bodenkopf funktioniert nicht mehr, um die persönliche Sicherheit und den Bürstenmotor zu schützen.17 Teilereinigung und Austausch Staubbehälter und Filtersystem 1.Der HEPA-Filter ist bei örtlichen Vakuumhändlern erhältlich.

2. Es wird empfohlen, den Staubbehälter

nach jedem Gebrauch zu reinigen. Wenn der Staubbehälter voll ist oder der HEPA- Filter verstopft ist, muss er gereinigt und gegebenenfalls ersetzt werden. Die elektrische Bodenbürste kann sich nach langem Gebrauch mit dem Haar verheddern. Sie sollte rechtzeitig gereinigt werden, damit die Operation e󰀩zienter wird. 1.Drücken Sie auf die untere Abdeckung des Staubbehälters, öffnen Sie den Staubbehälter und füllen Sie den Staub in den Behälter.

2. Halten Sie die HEPA-Abdeckung fest und

drehen Sie sie gegen den Uhrzeigersinn. Entfernen Sie die HEPA-Baugruppe zum Reinigen vom Handstaubsauger.

3. Halten Sie die Oberseite der

Zyklonbaugruppe fest und drehen Sie sie gegen den Uhrzeigersinn. Entfernen Sie die Zyklonbaugruppe zur Reinigung vom Handstaubsauger.

Verwendung von Zubehör

2-in-1-Spaltwerkzeug: Zum Reinigen von Spaltecken, Türen oder Fenstern und anderen engen Räumen verfügbar. 2-in-1-Polsterwerkzeug: Zur Reinigung von Schrank, Fensterbank, Sofa und Tischplatte erhältlich. Elektrischer Matratzenkopf: Erhältlich für das Sofa und die Matratzen, die Bürstenrolle und reinigt dann Staubmilben und Allergene vom Sofa oder Tiefbett.18

3. Halten Sie die Oberseite der

Zyklonbaugruppe fest und drehen Sie sie gegen den Uhrzeigersinn. Entfernen Sie die Zyklonbaugruppe zur Reinigung vom Handstaubsauger.

4. Wenn der HEPA gewaschen werden soll,

halten Sie den HEPA fest und drehen Sie ihn im Uhrzeigersinn. Entfernen Sie ihn zum Waschen von der HEPA-Abdeckung. HEPA muss vor der Wiederverwendung vollständig trocken sein. 5.Nehmen Sie die Teile nach der Reinigung in umgekehrter Reihenfolge wieder zusammen.

Rollentriegelungsknopf Batterieentriege lungsknopf Bürstenwalze reinigen Lagerung des Staubsaugers Hauptkörperlagerung (1) Bewegen Sie den Rollentriegelungsknopf in Pfeilrichtung und entfernen Sie die Seitenabdeckung. (2) Entfernen Sie ein Ende der Walze und nehmen Sie es aus der Reinigungsdüse. (3) Nachdem Sie die Bürstenwalze gereinigt oder ausgetauscht haben, bauen Sie sie in umgekehrter Reihenfolge wieder zusammen, um sie zu zerlegen. Batterie entfernen Drücken Sie die Batterieentriegelungstaste, entfernen Sie die Batterie in Pfeilrichtung, legen Sie die Batterie in eine Plastiktüte und legen Sie sie an einen trockenen Ort. Wenn der Staubsauger längere Zeit nicht benutzt wird, entfernen Sie den Akku, packen Sie die Maschine ein und lagern Sie sie an einem kühlen, trockenen Ort. Setzen Sie sie keinem direkten Sonnenlicht oder einer feuchten Umgebung aus. Vorsichtsmaßnahmen Dieser Staubsauger ist für den Heimgebrauch bestimmt und darf nicht für kommerzielle oder andere Zwecke verwendet werden. Bitte lesen Sie diese Bedienungsanleitung sorgfältig durch, bevor Sie das Gerät verwenden, und bewahren Sie sie zum späteren Nachschlagen auf.19 Verwenden Sie keinen Staubsauger, um winzige Partikel wie Zement, Gipspuder undWandpuder zu saugen oder größere Gegenstände wie Spielzeug und Papierkugeln, da sonst der Staubsauger blockiert und der Motor verbrannt werden kann. Achten Sie bei der Verwendung des Staubsaugers darauf, die Ansaugö󰀨nung und die Walzenbürste nicht zu blockieren, da sonst möglicherweise eine Störung des Motors auftritt. Wenn Sie den Staubsauger benutzen, sollten Sie die Glieder nicht in die Ansaugö󰀨nung der Bodenbürste stecken, da dies zu Verletzungen führen kann. Gießen oder spritzen Sie kein Wasser oder andere Flüssigkeiten in die Maschine, um einen Kurzschluss der Maschine zu vermeiden. Wenn sich die Walzenbürste während des Gebrauchs nicht dreht, prüfen Sie, ob die Walzenbürste mit Haaren oder anderen langen Fasern gewindet ist, und reinigen Sie sie rechtzeitig. Bürstenwalze reinigen Lagerung des Staubsaugers Hauptkörperlagerung (1) Bewegen Sie den Rollentriegelungsknopf in Pfeilrichtung und entfernen Sie die Seitenabdeckung. (2) Entfernen Sie ein Ende der Walze und nehmen Sie es aus der Reinigungsdüse. (3) Nachdem Sie die Bürstenwalze gereinigt oder ausgetauscht haben, bauen Sie sie in umgekehrter Reihenfolge wieder zusammen, um sie zu zerlegen. Batterie entfernen Drücken Sie die Batterieentriegelungstaste, entfernen Sie die Batterie in Pfeilrichtung, legen Sie die Batterie in eine Plastiktüte und legen Sie sie an einen trockenen Ort. Wenn der Staubsauger längere Zeit nicht benutzt wird, entfernen Sie den Akku, packen Sie die Maschine ein und lagern Sie sie an einem kühlen, trockenen Ort. Setzen Sie sie keinem direkten Sonnenlicht oder einer feuchten Umgebung aus. Vorsichtsmaßnahmen Dieser Staubsauger ist für den Heimgebrauch bestimmt und darf nicht für kommerzielle oder andere Zwecke verwendet werden. Bitte lesen Sie diese Bedienungsanleitung sorgfältig durch, bevor Sie das Gerät verwenden, und bewahren Sie sie zum späteren Nachschlagen auf.20 Wenn dieses Gerät bei längerer Lagerung nicht verwendet wird, bitte stellen Sie sicher, dass der Akku vollständig geladen ist und mindestens alle drei Monate geladen und entladen wird. Please do not use the vacuum to pick up detergent, oil, glass slag, needle, cigarette ash, wet dust, water, matches, etc. Wenn Ihr Staubsauger voll aufgeladen ist, gereinigt oder repariert werden muss, ziehen Sie bitte rechtzeitig den Stecker aus der Steckdose. Halten Sie den Stecker des Ladegeräts fest, wenn Sie das Netzkabel einstecken oder ziehen, ziehen Sie nicht am Kabel. Verwenden Sie zum Reinigen des Staubsaugers ein trockenes Tuch, kein Benzin, Alkohol, Bananenwasser usw, andernfalls kann das Gehäuse rissig oder vergilbt sein. Wenn die gesamte Maschine voll aufgeladen ist und nicht funktioniert, muss an der dafür vorgesehenen Servicestelle überprüft und repariert werden. Zerlegen Sie die Maschine nicht. Die Abfallmaschine enthält eine Batterie, sollte sicher recycelt werden, entsorgen Sie es nicht nach Belieben. Wenn das Netzkabel beschädigt ist, muss es vom Hersteller, seiner Reparaturabteilung oder einer ähnlichen Abteilung ausgetauscht und repariert werden, um Gefahren zu vermeiden. Aufschlüsselung Mögliche Ursachen Lösungen Der Motor funktioniert nicht Die Batterie ist nicht mit Strom versorgt Laden Sie den Staubsauger auf Der Motor funktioniert nicht Das Metallrohr, der Bodenkopf, die Batterie und der Staubsauger sind nicht richtig zusammengebaut Das Metallrohr, der Bodenkopf, die Batterie und der Staubsauger sind nicht richtig zusammengebaut Geringe Saugkraft Der Staubbehälter ist voll Schließen Sie den Staubbehälter Geringe Saugkraft Der Filter ist blockiert Reinigen oder ersetzen Sie den Filter Geringe Saugkraft Der Luftplatinenkopf ist blockiert Reinigen Sie den Platinenkopf Fehlerbehebung Überprüfen Sie die folgenden Probleme, bevor Sie sie an einen autorisierten Reparaturbetrieb senden.21 Technischer Parameter Modellnummer JV85 Nennspannung 25.2V Nennleistung 500W Adapter Eingangsspannung 100-240V

50/60Hz 0.8A Adapterausgangsspannung 30V 600mA Modellnummer des Bodenkopfes T-EB110K Nennleistung des Bodenkopfes 30W Kapazität des Akkus 2500mAh Ladezeit 4h-5h Circuit Diagram Ladegerät Hauptmotor Bodenkopfmotor Ladestation Lithiumbatterie PCB-Bildschirm und Taste Adapterplatine PCB Lithium- Batterie- Platine EE EE EE EE EE EE Kurze Arbeitszeit nach dem Laden Das Gerät ist nicht voll aufgeladen Befolgen Sie die Bedienungsanleitung, um den Akku vollständig aufzuladen Kurze Arbeitszeit nach dem Laden Alterung der Batterie Neue Batterien können bei einem örtlichen Händler gekauft werden Warnung: Wenn andere Fehler vorliegen, müssen Spezialwerkzeuge verwendet werden, um Gefahren zu vermeiden, und sie müssen von Fachleuten des Herstellers, Reparaturbetriebs oder eines ähnlichen Service repariert werden.22 Entsorgung Maschine, Zubehöre und Verpackung sollten auf umweltfreundliche Weise recycelt werden. Bitte entsorgen Sie diese Maschine nicht im Hausmüll! Nur für EU-Länder: Gemäß der EU-Richtlinie 2012/19/EU müssen nicht mehr gebrauchsfähige Gerät und gemäß EU- Richtlinie 2006/66/EG müssen defekte oder verbrauchte Akkus/Batterien getrennt gesammelt und auf umweltfreundliche Weise entsorgt werden. Akkupakete/Akkus: Entnahme von integrierten Akkus für Entsorgung darf nur von qualiziertem Personal durchgeführt werden. Ö󰀨nen der Gehäuseschale kann die Maschine beschädigen oder zerstören. Bitte entsorgen Sie die Akkupakete/Akkus nicht im Hausmüll, Feuer oder Wasser! Die Akkus sollten möglicherweise entlädt, versammelt, recycelt werden oder auf umweltfreundliche Weise entsorgt werden. Änderungen vorbehalten. Garantie Dieses Produkt genießt eine Zwei Jahre Garantie für die Maschine ab Kaufdatum. Von der Garantie sind ausgenommen: normale Abnutzung, kommerzielle Nutzung, Änderungen an dem gekauften Apparat, Reinigung, Konsequenzen von unsachgemäßen Verwendungen oder Schäden vom Käufer oder dritte Partei, und die sich auf äußerer Umstände beziehbare oder die von den Akkus verursachte Schäden. Hersteller Kingclean Electric Co., Ltd Adresse No.1 Xiangyang Road, Suzhou New District, Jiangsu Province 215009, China Herstellerinformationen23 Desembalaje Abra el paquete, saque la almohadilla de espuma, todos los accesorios y la máquina del paquete, saque la bolsa de plástico y guárdela para futuras reparaciones y mantenimiento. Nombres de las Partes
