WSB 20180 - Trituratore Fein - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Smerigliatrice angolare
Marca	Fein
Modello	WSB 20180
Alimentazione	Rete (220-240 V)
Potenza assorbita (P1)	2000 W
Potenza utile (P2)	1250 W
Velocità a vuoto (n)	8500 giri/min
Diametro max del disco	180 mm
Diametro del foro	22,23 mm
Spessore del disco	1 - 10 mm
Peso (secondo EPTA)	5,9 kg
Livello di pressione acustica (LpA)	87 dB(A)
Livello di potenza acustica (LwA)	98 dB(A)
Valore di vibrazione (molatura)	6,0 m/s²
Valore di vibrazione (carteggiatura)	2,5 m/s²
Protezione	Doppio isolamento
Freno	Freno elettronico EBS
Blocco di accensione	Sì (anti-riavvio)
Impugnatura supplementare	Inclusa
Cappa di protezione	Inclusa
Manutenzione	Soffiare le feritoie di ventilazione con aria compressa secca
Garanzia	Secondo la normativa legale in vigore

Domande frequenti - WSB 20180 Fein

Come cambiare il disco della smerigliatrice Fein WSB 20180?

Assicurarsi che l'utensile sia scollegato. Premere il pulsante di blocco dell'asse per immobilizzare il mandrino. Utilizzare la chiave fornita per allentare la flangia di serraggio. Sostituire il disco, quindi riavvitare la flangia a mano fino a sentire uno scatto. Abbassare la leva di serraggio rapido fino allo scatto.

Cos'è il freno EBS e come funziona?

Il freno elettronico EBS (Electronic Brake System) arresta l'accessorio in pochi secondi dopo aver rilasciato l'interruttore. Si attiva non appena viene rilevata la decelerazione. In caso di interruzione di corrente, il freno non agisce.

Come pulire la smerigliatrice Fein WSB 20180?

Scollegare l'utensile. Soffiare regolarmente aria compressa secca e senza olio attraverso le feritoie di ventilazione per rimuovere le polveri conduttive. Pulire la custodia con un panno asciutto.

Quali accessori posso utilizzare con la Fein WSB 20180?

Utilizzare esclusivamente accessori originali FEIN adatti: dischi da smerigliatura, dischi da taglio, spazzole metalliche, piatti di carteggiatura, ecc. Rispettare il diametro massimo di 180 mm e il foro di 22,23 mm. Consultare le istruzioni per ogni tipo di accessorio.

Quali sono le precauzioni di sicurezza da adottare?

Indossare sempre occhiali protettivi, cuffie antirumore e maschera antipolvere. Utilizzare l'impugnatura supplementare. Non lavorare mai senza la cappa di protezione adatta. Tenere le persone a distanza. Non toccare l'accessorio in rotazione.

La smerigliatrice Fein WSB 20180 può essere utilizzata per la lucidatura?

No, la lucidatura non è consigliata. L'utensile è progettato per molatura, taglio, carteggiatura e spazzolatura metallica. L'uso per lucidatura può causare pericoli.

Cosa significa il blocco di accensione?

Il blocco impedisce il riavvio automatico dopo un'interruzione di corrente. Per riavviare, è necessario rilasciare e poi ripremere l'interruttore. Ciò evita accensioni indesiderate.

Come utilizzare il sistema di serraggio rapido?

Aprire la leva di serraggio rapido. Avvitare il dispositivo di serraggio a mano fino a sentire uno scatto. Quindi abbassare la leva saldamente fino a quando si blocca. Per allentare, aprire la leva.

Quali sono i livelli di rumore e vibrazione della Fein WSB 20180?

Il livello di pressione acustica è di 87 dB(A) e il livello di potenza acustica di 98 dB(A). Il valore di vibrazione per la molatura è di 6,0 m/s² e per la carteggiatura di 2,5 m/s² (incertezza 1,5 m/s²). Indossare una protezione per l'udito.

Dove posso trovare pezzi di ricambio per la Fein WSB 20180?

I pezzi di ricambio sono disponibili presso il servizio post-vendita FEIN o sul sito www.fein.com. È possibile sostituire da soli gli accessori, l'impugnatura supplementare, il dispositivo di serraggio e la cappa di protezione.

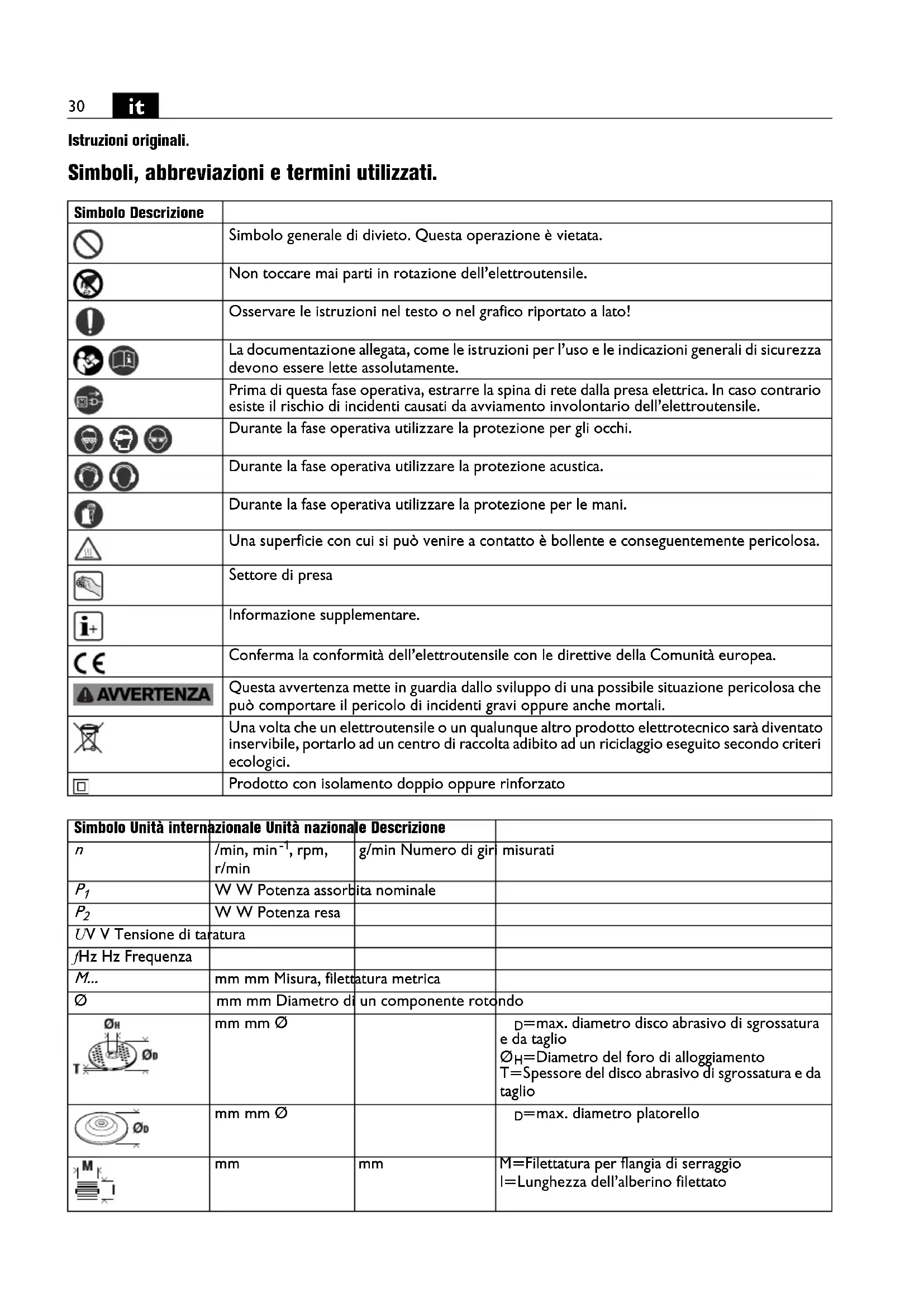

MANUALE UTENTE WSB 20180 Fein

Istruzioni originali.

Simboli, abbreviazioni e termini utilizzati.

Simbolo Descrizione
	Simbolo generale di divieto. Questa operazione è vietata.
	Non toccare mai parti in rotazione dell'eletttroutensile.
	Osservare le istruzioni nel testo o nel grafico riportato a lato!
	La documentazione allegata, come le istruzioni per l'uso e leindicazioni generali di sicurezza devono essere lette assolutamente.
	Prima di questa fase operativa, estrarre la spina di rete alla presa elettrica. In caso contrario esiste il rischio di incidenti causati da avviamento involontario dell'eletttroutensile.
	Durante la fase operativa utilizzato la protezione per gli occhi.
	Durante la fase operativa utilizzato la protezione acustica.
	Durante la fase operativa utilizzato la protezione per le mani.
	Una superficie con cui si può venire a contatto è bolliente e consegovamente pericolosa.
	Settore di presa
	Informazione supplementare.
	Conferma la conformità dell'eletttroutensile con le direttive della Comunità europea.
	Questa avventenza mette in guardia dallo sviluppo di una possibile situazione pericolosa che può comportare il pericolo di incidenti gravi oppureanche mortali.
	Una volta che un eletttroutensile o un qualunque altri prodotto elettrotecnico sareà divertato inservibile, portarlo ad un centro di raccolta adibito ad un riciclaggio eseguito secondo criteri ecologici.
	Prodotto con isolamento doppio oppure rinsforzato

Simbolo Unità internazionale Unità nazionale Descrizione
n	/min, min-1, rpm, r/min	g/minNumero di gir	misurati
P1	W W Potenza assorbita nominale
P2	W W Potenza resa
UV V Tensione di taratura
fHz Hz Frenenza
M...	mm mm Misura, filetta metrica
∅	mm mm Diametro di un componente rotondo
θH	mm mm Ø		D=max. diametro disco abrasivo di sgrossatura e da taglio
T	mm mm Ø		∅H=Diametro del foro di alloggiamento T=Spessore del disco abrasivo di sgrossatura e da taglio
∅D	mm mm Ø		D=max. diametro platorello
M	mm	mm	M=Filettatura per flangia di serraggio I=Lunghezza dell'alberino filettato

Simbolo Unità internazionale Unità nazionale	Descrizione
kg kg Peso conforme alla EPTA-Procedure	01/2003
dB dB Livello di pressione acustica
dB dB Livello di potenza acustica
dB dB Livello di pressione acustica picco
Non determinato
m/s2	m/s2	Valore di emissione delle vibrazioni secondo EN 60745 (somma vettori delle tre direzioni)
m/s2	m/s2	Valore di oscillazioni medio per smerigliatura angolare
m/s2	m/s2	Valore di oscillazioni medio per smerigliatura con foglio abrasivo
m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2	Unità di base ed unità derivanti dal systema unità internazionale SI.

Per la Vostra sicurezza.

AVVERTENZA

Leggere tutte le awertenze di pericolo e le istruzioni operative.

In caso di mancato rispetto delle avventenze di pericolo e delle istruzioni operative si potra creare il pericolo di scosse elettriche, incendi e/o incidenti gravi. Conservare tutte le avventenze di pericolo e le istruzioni operative per agli esigenza futura.

Nonutilizzareilpresente elettROUTensile prima di aver letto e compreso accuratamente e completa

mente queste istruzioni per l'uso e le «Indicazioni cali di sicurezza» allegate (Numero di documenta

zione 341 30 054 06 1). Conservare la documentazione indica per un eventuale uso futuro ed allegarla in caso di inoltro oppure di vendita dell'eletttroutensile.

Attenersiancheallenormenazionialin vigore concer- nenti la sicurezza sul lavoro.

Utilizzo previsto per l'elettrotensile:

smerigliatrice angolare per l'utilizzo manuale per levigatura/-sgrossatura a secco e troncatura di metallo e pietra con inserti ed accessori consigliati alla FEIN in ambiente protetto dagli agenti atmosferici.

Questo elettroutensile è pensatoanche per l'impiego su generatori acorrente alternata con potenza sufficiente, conformi alla norma ISO 8528, classe di esecuzione G2. Questa norma non viene soddisfatta in modo particolare se supera il cosiddetto fattore di distorsione 10% .In caso di dubbio informarsi relativamente al genereatore utilizzato.

Indicazioni generali di sicurezza relative ad operazioni di levigatura, levigatura con carta vetrata, lavori con spazzole metalliche ed operazioni di lucidatura e troncatura

Questo elettROUTensile è previsto per essere utilizzato come levigatrice, levigatrice con l'impiego di carta vetrata, spazzola metallica e troncatrice. Attenersi a tutte le avvertenze di pericololo, istruzioni, illustrazioni e dati che vengono forniti insieme all'apparecchio. In caso di mancata osservanza delle seguenti istruzioni vi è pericololo di provocare una scossa elettrica, di sviluppare incendi e/o lesioni gravi.

Questo elettROUTENSILE non è adatto per operazioni di lucidatura. Utilizzando l'electronautensile per applicazioni non escludamente previste per lo stesso, possono verificarsi situazioni pericolose e lesioni.

Non utilizzato nessun accessorio che la casa costruttrice non abbia escludamente previsto e raccomandato per questo elettROUTensile. Il semplice fatto che un accessorio possa essere fissato al Vostro elettROUTensile non è una garanzia per un impiego sicuro.

Il numero di giri ammesso dell'accessorio impiegato devese almeno tanto alto quanto il numero massimo di giri riportato sull'elettroutensile. Un accessorio che gira più rapidamente di quando consentito può rompersi in vari pezioni e venir lanciato intorno.

Il diametro esterno e lo spessore dell'accessorio montato devono corrispondere ai dati delle dimensioni dell'elettroutensile in dotazione. In caso di utilizzo di portautensili e di accessori di dimensioni sbagliate non sare possibile schermarli oppure controllarli a sufficientia.

Accessorii con filetto riportato devono essere adatti in modo preciso alla filettatura dell'alberino. Negli accessori che vengono montati tramite flangia, il diametro del foro dell'accessorio deve corrispondere al diametro di alloggiamento della flangia. Accessori che non vengono fissati in modo preciso all'elettROUTensile non ruotano in modo uniforme, vibrano molto forte e possono provocare la perdita del controllo.

Non utilizzato mai portautensili od accessori danneggiati. Prima di anni utilizzato controllare i portautensili e gli accessori ed accertarsi che sui dischi abrasivi non vi siano scheggiature o crepature, che il platorello non sua soggetti ad incrinature, crepature o forte usura e che le spazzole metalliche non abbiano fili metallici allentati oppure rotti. Se l'elettROUTensile oppure l'accessorio impiegato dovesse sfuggire dalla mano e cadere, accertarsi che questo non abbia subito nessun danno oppure utilizzato un accessorio intatto. Una volta controllato e montato il portautensili o accessorio, far funzionare l'elettROUTensile per la durata di un minuto con il numero massimo di giri avendo cura di tenersi lontani e di impedire ancche ad altre persone presenti di avvicinarsi al portautensili o accessorio in rotazione. Nella maggior

parte dei casi i portautensili o accessori danneggiati si rompono nel corso di quello periodo di prova.

Indossare abbligamente di protezione. A seconda dell'applicazione in corso utilizzare una visiera completa, maschera di protezione per gli occhi oppure occhiali di sicurezza. Per quanto necessario, portare maschere per polveri, protezione acustica, quanti di protezione oppure un grembiule speciale in grado di proteggervi da piccoleparticelle de levigatura o di materiale. Gli occhi dovrebbero essere protetti da corpi estranei espulsi in aria nel corso di diverse applicazioni. La maschera antipolvere e la maschera respiratoria devono essere in grado di filtrare la polvere provocata durante l'applicazione. Esponendosi per lungo tempo ad un rumore troppo forte vi è il pericolò di perdere l'udito.

Avere cura di evitare che altre persone possano avvici-narsi alla zona in cui si sta lavorando. Ogni persona che entra nella zona di operazione deve indossare un abbiglamento protettivo personale. Frammenti del pezzo in lavorazione oppure utensili rotti possono volar via oppure provocare incidentianche al di fuori della zona diretta di lavoro.

Tenere l'apparecchio esclusivamente per le superfici isolate dell'impugnatura qualora venissero effettuati lavori durante i quali l'accessorio potrebbe venire aicontato con cavi elettrici nascosti oppure con il proprioicavo di rete. Ilicontatto con un cavo sotto tensione può mettere molto più tensione although the apparecchio, causando una scossa elettrica.

Tenere il cavo di collegamento elettrico sempre lontano da portautensili o accessori in rotazione. Se si perde il controllo sull'elettROUTensile vi è il pericolo di troncare o di colpire il cavo di collegamento elettrico e la Vostra mano o braccio più arrivare a toccare il portautensili o accessorio in rotazione.

Mai pogiare l'elettroutensile prima che il portautensili o l'accessorio impiegato non si sia fermato completa-mente. L'utensile in rotazione cui entrare in contatto con la superficie di appoggio facendoVi perdere il controlio sulla macchina pneumatica.

Mai trasportare l'eletttroutensile perché questo dovesse essere più nella funzione. Attraverso un contatto casuale l'utensile in rotazione potrebbe fare presa sugli induamenti oppure sui capelli dell'operaatore e potrebbe arrivare a ferire seriamente il corpo dell'operatore.

Pulire regolarmente le feritoie di ventilazione dell'elettroutensile in dotazione. Il ventilatore del motore attira polvere nella carcassa ed una forte ragcolla di polvere di metallo più provocare pericoli di origine elettrica.

Non utilizzato mai l'eeltroutensile nelle vicinanzi di materiali infiammabili. Le scintille possono far prendere fuoco quosti materiali.

Non utilizzato mai accessori che richiedanorefrigeranti liquidi. L'utilizzo di acqua o di altri liquidi refrigeranti cui provocare una scossa di corrente elettrica.

Contraccolpo e relative avventenze di pericolo

Un contraccolpo è l'improvvisa reazione in seguito ad agganciamento oppure blocco di accessorio in rotazione come cui quod estere un disco abrasivo, platorello, spazzola metallica ecc.. Agganciandosi oppure bloccandosi il portautensili o accessorio provoca un arresto improvisio della rotazione dello stesso. In quello caso l'operaatore non è più in grado di controllare l'elettroutensile ed al punto di blocco si provoca un rimbalzo dello stesso che avviene nella direzione opposa a quella della rotazione del portautensili o dell'accessorio.

Se p. es. un disco abrasivo resta agganciato o bloccato nel pezzo in lavorazione, il bordo del disco abrasivo che si abbassa nel pezzo in lavorazione può rimanere impigliato provocando in quello modo una rottrura oppure un contraccolpo del disco abrasivo. Il disco abrasivo si avvicina o si allontana dall'operaatore a seconda della direzione di rotazione che ha nel momento in cui si bloccca. In tali situazioni è possibile che le mole abrasive possanoanche rompersi.

Un contraccolpo è la conseguenza di un utilizzo non appropriato oppure non corretto dell'elettROUTensile. Esso più essere evitato soltanto prendendo misure adatte di sicurezza come alla descrizione che segue

Tenere sempre ben saldo l'elettROUTensile e portare il proprio corpo e le proprie braccia in una posizione che Vi permetta di compensare le forze di contraccolpo. Se disponibile, utilizzare sempre l'impugnatura supplementare in modo da poter averere sempre il maggior controlo possibile su forze di contraccolpi oppure momenti di rezaione che si sviluppano durante la fase in cui la macchinaraggiunge il regime di piano carico. Prendendo appropriate misure di precauzione l'operatore più essere in grado di tenero quello controlo le forze di contraccolpo e quella di rezaione a scatti.

Mai avvincare la propria mano alla zona degli utensili in rotazione. Nel corso dell'azione di contraccolpo il portautensili o accessorio potrebbe passare sulla Vostra mano.

Evitare di avvinciniarsi con il proprio corpo alla zona in cui l'eletttroutensile viene mosso in caso di un contraccolpo. Un contraccolpo provoca uno spostamento improvisato dell'eletttroutensile che si sviluppa nella direzione opposa a quella della rotazione della mola abrasiva al punto di blocco.

Operare con particolare attenzione in prossimità di spigoli, spigoli taglienti ecc.. Avere cura di impedire che portautensili o accessori possano rimbalzare dal pezzo in lavorazione oppure possano rimanervi bloccati. L'utensile in rotazione ha la tendenza a rinanere bloccato in angoli, spigoli taglienti oppure in caso di rimbalzo. Ciò provoca una perdita del controllo oppure un contraccolpo.

Non utilizzato seghe a catena e neppure lame dentellate.
Questo tipo di accessori provocano spesso un contraccolpo oppure la perdita del controllo sull'elettroutensile.

Particolari avventenze di pericolo per operazioni di levigatura e di troncatura

Utilizzare esclusivamente utensili abrasivi che siano escludimente ammessi per l'elettroutensile in dotazione e sempre in combinazione con la cuffia di protezione prevista per agli utensile abrasivo. Utensili abrasivi che non sono previsti per l'elettroutensile non possono essere sufficientemente schermati e sono insicuri.

Dischi abrasivi piegati a gomito devono essere montati in modo tale che la loro superficie abrasiva non sporga sopra il piano del bordo della cuffia di protezione. Un disco abrasivo montato in modo non corretto che sporge sopra il piano del bordo della cuffia di protezione non cui quod siessere schermato sufficientemente.

La cuffia di protezione deve essere applicata in modo sicuro all'elettroutensile e deve essere regolata in modo tale da poter garantire il massimo possibile di sicurezza, quello significica che la parte dell'utensile abrasivo rivolta verso l'operatore, deve essere ridotta al minimo possibile. La cuffia di protezione protege l'operatoratore da frammenti, da contatto accidentale con l'utensile abrasivo nonché da scintille che potrebbero far prendere fuoco ai vestiti.

Utensili abrasivi sono essere utilizzati esclusivamente per le possibilità applicative eslicitamente raccomandate. P. es.: Mai esquire lavori di levigatura con la superficie laterale di un disco abrasivo da taglio diritto. Mole abrasive da taglio diritto sono previste per l'asportazione di materiale con il bordo del disco. Esercitando dei carichi laterali su questi utensili abrasivi vi è il pericolodi romperli.

Per la mola abrasiva selezionata, utilizzare sempre flange di serraggio che siano in perfetto stato e che siano della corretta dimensione e forma. Flange adatte hanno una funzione di corretto supporto della mola abrasiva riducendo il più POSSIBLE il pericolo di una rottrura della mola abrasiva. É possibile che vi sia una differenza tra flange per mole abrasive da taglio diritto e flange per mole abrasive di altri tipo.

Non utilizzare mai mole abrasive usurate previste per elettroutensili più grandi. Mole abrasive previste per elettroutensili più grandi non sono concepite per le maggiori velocità di elettroutensili più piccoli e possono rompersi.

Ulteriori avventenze di pericolo specifiche per lavori di troncatura

Evitare di far bloccare il disco abrasivo da taglio diritto oppure di esercitate una pressione troppo alla. Non esquire tagliccessivamente profondi. Sottoponendo la mola da taglio diritto a carico eccessivo se ne augmente la sollecitatione e la si rende maggiornente soggetta ad angolature improprie o a blocchi venendoosi creare il pericolo di contraccolpo oppure di rottura dell'utensile abrasivo.

Evitare di avvinciniarsi alla zona anteriore o posteriori al disco abrasivo da taglio in rotazione. Quando l'operatore manovra la mola da taglio diritto nel pezzo in lavorazione in direzione opposta a quella della propria persona, cui capitore che in caso di un contraccolpo il disco in rotazione faccia rimbalzare con violenza l'elettroutensile verso l'operatore.

Qualora il disco abrasivo da taglio diritto dovesse incepparsi oppure si dovesse interrompere il lavoro, spegnere l'eeltroutensile e tenerlo fermo fino a quando il disco si sare fermato completamente. Non tentare mai di estrarre il disco abrasivo dal taglio in esecuzione perché si potrebbe provocare un contraccolpo. Rilevare ed eliminare la causa per il blocco.

Mai rimettere l'electroutensile in funzione fintanto cheesso si trovi ancora nel pezzo in lavorazione. Prima di continuare ad eseguire il taglio procedendo con la dovuta attenzione, attendere che il disco abrasivo da taglio diritto abbia raggiunto la massima velocità. In caso contrario è possibile che il disco resti agganciato, sbalzi dal pezzo in lavorazione oppure provochi un contraccolpo.

Dotare di un supporto adatto pannelli oppure pezzi in lavorazione di dimensioni maggiori in modo da ridurre il rischio di un contraccolpo dovuto ad un disco abrasivo da taglio diritto che rimane bloccato. Pezzi in lavorazione di dimensioni maggiori possono piegarsi sotto l'effetto del proprio peso. Provedere a munire il pezzo in lavorazione di supporti adatti al caso specifico sia nelle vicinanze del taglio di troncatura che in quella del bordo.

Operare con particolare attenzione in caso di «tagli dal centro» da eseguire in pareti più esistenti oppure in altre parti non visibili. Il disco abrasivo da taglio diritto che inizi zia taglio sul materiale cui provocare un contraccolpo se dovesse arrivare a troncare condutture del gas o dell'acqua, linee elettriche oppure oggetti di altri tipo.

Avvertenze di pericololo specifiche per lavori di levigatura con carta vetro

Non utilizzare mai fogli abrasivi troppo grandi ma atteneri alle indicazioni del rispectivo produttore relative alle dimensioni dei fogli abrasivi. Fogli abrasivi che dovessero sporgere altre il platorello posso sono provocare incidenti oppure blocchi, strappi dei fogli abrasivi oppure contraccolpi.

Avvertenze di pericololo specifiche per lavori con spazzole metalliche

Tenere presente che la spazzola metallica perde pezzi di fil di ferroanche durante il comune impiego. Non sottoporre i fili metallici a carico troppo elevato esercitando una pressione troppo alla. Pezzi di fil di ferro espulsi in aria possono penetrare molto facilementeattraverso indumenti sottili e/o la pelle.

Impiegando una cuffia di protezione si impedisce che la cuffia di protezione e la spazzola metallica possano toccarsi. I diametri delle spazzole a disco e delle spazzola a tazza possono essereumentatiattraverso forze di pressione etramite l'azione di forzecentrifugali.

Ulteriori indicazioni di sicurezza

Utilizzare spessori elastici se gli stessi vengono forniti insieme all'utensile abrasivo.

Assicurarsi che gli accessori siano montati secondo le istruzioni del produttore. Gli accessori montati devono potersi ruotare liberamente. Accessori montati non correttamente possono staccarsi durante il lavoro ed essere scagliati fuori.

Trattare con cura gli utensili abrasivi e conservarli secondo le istruzioni del produttore. Utensili abrasivi dan-neggiati possono incrinarsi e frantumarsi durante il lavoro.

Utilizzato gli accessori con filetto riportato prestare attenzione affinché la fillettatura nell'accessorio sa lunga sufficientemente per supportare la lunghezza dell'alberino dell'elettroutensile. La fillettatura nell'accessorio deve essere adatta alla fillettatura

sull'alberino. Accessori non montati correttamente posso- sono staccarsi durante il funzionamento e causare lesionsi.

Fare sempre attenzione a cavi elettrici, tubazioni dell'acqua e del gas posati in maniera non visible. Prima di iniziare a lavorare, controllare la zona di operazione utilizzando p. es. un rilevatore di metalli.

Utilizzato un impianto di aspirazione stazonario, soffiare spesso sulle fessure di ventilazione ed insereire a monte un interrottore di sicurezza per correnti di guasto (Fl). In caso di condizioni di impiego estreme durante la lavorazione di metallo è possibile che polvere conduc trice si depositi all'interno dell'eletttroutensile. L'isolamento di protezione dell'eletttroutensile può essere pregiudicato.

É vietato applicare targhette e marchi sull'elettroutensile avvitandoli oppure fissandoli tramite rivetti. In caso di danno dell'isolamento viene a mancare agli protezione contro scosse elettriche. Utilizzato targhette autoadhesive.

Lavorare sempre con l'impugnatura supplementare.

L'impugnatura supplementare assicura una guida affidabile dell'eletttroutensile.

Prima della messa in funzione controllare il cavo di collegamento alla rete e la spina di rete in caso di danneggia-amenti.

Raccomandazione: Far funzionare sempre l'elettroutensile tramite un interruttor di sicurezza per correnti di guasto (RCD) con valutazione corrente di guasto di 30 mA oppure inferiore.

Vibrazione mano-braccio

Il livello di oscillazioni indicate nelle presenti istruzioni è stato misurato conformmente ad una procedura di misurazione normalizzata containuta nel EN 60745 e più essere impiegato per la comparazione con altri eletttroutensili. Lo stesso è adattoanche per una valutazione temporanea della sollecitazione da vibrazioni.

Il livello di oscillazioni indicate rappresente le applicazioni principali dell'eletttroutensile. Se tuttavia l'eletttroutensile viene utilizzato per altri impieghi, con accessori differenti oppure non viene effettuata una sufficiente manutenzione è possibile che il livello di oscillazioni sia differente. Questo può augmentare sensibilmente la sollecitatione da vibrazioni per l'intero periodo di lavoro.

Per la precisa valutazione della sollecitatione da vibrazioni dovrebbero essere considerati ancche i tempi in cui l'apparecchio è spento oppure è acceso ma non effettamente in funzione. Questo può ridurre considerevolmente la sollecitatione da vibrazioni per l'intero periodo di lavoro.

Stabilire ulteriori misure di sicurezza per la protezione dell'operaatore dall'azione delle vibrazioni, come ad esempio: manutenzione dell'elettroutensile e degli accessori, mantenimento mani calde, organizzazione delle procedure operative.

Modo di procedere con polveri pericolose

Nelle procedure operative di asporto materiale con il presente utensile si formano polveri che possono essere pericolose.

Il contatto oppure l'inalazione di alcune polveri p. es. di amianto e materiali contenti amianto, vernici contenti piombo, metallo, alcuni tipi di legno, minerali, particelle di silicato di materiali contenti minerali, solventi per vernici, sostanze protettive per legno, vernice antegetativa per imbarcazioni possono causare reazioni allergiche e/o malattie delle vie respiratoriè, cancro, danni riproduittivi alle persone. Il rischio dovuto all'inalazione di polveri dipende dall'esposizione. Utilizzato un'aspirazione adatta alla polvere che si forma nonché equipaggiamenti protettivi personali e provvedere per una Buona aerazione delippo di lavoro. Lasciare effettuare la lavorazione di materiale contente amianto esclusivamente a personale specializzato.

Polvere di legname e polvere di metallo leggero, miscele bolenti da polvere di levigatura e sostanze chimiche sono, in caso di condizioni sfavorevoli, prendere fuoco o causare un'esplosion. Evitare la fuga di scintille in direzione del contentatore per la polvere nonché il sovriscaldamento dell'elettROUTensile e del materiale abrasivo, svotare per tempo il contentatore per la polvere, osservare le istruzioni di lavorazione del produttore del materiale e le norme valide nel Vostro paese relativamente ai materiali da lavorare.

Istruzioni per l'uso.

Il blocco del riaviamento impedisce che la smerigliatrice angolare si avvii di nuovo automaticamente se durante il funzionamento viene interrotta,anche solo per un breve periodo di tempo, l'alimentazione di corrente p. es.staccando la spina di rete.

WSG20/WSG25:

Premere il pulsante di blocaggio solo con motore fermo (vedi pagina 5).

WSB20/WSB25:

Avvitare l'unità di serraggio con leva per serraggio rapido aperta. Serrare saldamente a mano l'unità di serraggio fino alla compara di un gratamento. Spostare indietro la leva per serraggio rapido fino allo scatto in posizione (vedi pagina 6).

Avvertenze: Il Sistema elettronico di frenatura EBS avvia l'azione frenante all'arresto graduale dell'eletttroutensile dopo un breve ritardo ed arresta l'utensile abrasivo nel giro di pochi secondi.

In caso di interruzione dell'alimentazione di corrente durante il funzionamento oppure se durante il funzionamento viene staccata la spina di rete, l'utensile abrasivo si ferma alla frenatura.

Manutenzione ed Assistenza Clienti.

In caso di condizioni di impiego estremedurante la lavorazione di metallo è possibileche polvere conductrice si depositi all'interno

dell'eletttroutensile. L'isolamento di protezione dell'eletttroutensile può essere pregiudicato. Soffiare spesso la parte interna dell'eletttroutensileattraverso le fessure di ventilazione con aria compressa asciutta e senza olio ed inserire a monte un interrottore di sicurezza (Fl).

WSB20/WSB25: Avvitare manually l'unità di serraggio per proteggerla da dati e sporcizia.

Se la conduttura d'allcamento dell'elettroutensile è difettosa, delve essere sostituita attraverso una speciale conduttura d'allcamento più appositamente predisista e disponibile presso il Centro di Assistenza Clienti FEIN.

L'attuale lista dei pezzi di ricambio del presente eletttroutensile è presente in Internet sul site www.fein.com.

In caso di necessità è possibile sostituire da soli le seguenti parti:

Accessori, impugnatura supplementare, unità di serraggio o flangia di serraggio, cuffia di protezione

Responsabilità per vizi e garanzia.

La prestazione di garanzia sul prodotto è valida secondo la relativa normativa vigente nel Paese in cui avviene l'immissione sul mercato. Inoltre la FEIN riconosce la garanzia conformmente alla dichiarazione di garanzia produttore FEIN.

Nel modello di fornitura del Vostro elettroutensile cui essere contentutaanche solo una parte degli accessori descritti o illustrati nelle presenti istruzioni per l'uso.

Dichiarazione di conformità.

La Ditta FEIN dichiara sotto la propria responsabilità che il presente prodotto corrisponde alle norme applicabili riportate sull'ultima pagina delle presenti istruzioni per l'uso.

Documentazione tecnica presso: C. & E. FEIN GmbH, C-DB_IA, D-73529 Schwabisch Gmünd

Misure ecologiche, smaltimento.

Portare ad un centro di raccolta adibito ad un riciclaggio eseguito secondo criteri ecologici gli imballaggi, gli elettroutensili e gli accessori scartati.

Selezione degli accessori (vedi pagine 12 - 13).

Utilizzato escludamente accessori originali FEIN. L'accessorio deve essere adatto al tipo dell'eletttroutensile.

A Disco da sbavo, platorello abrasivo lamellare (utilizzare esclusivamente con cuffia di protezione montata)
B Spazzola in acciaio (utilizzare esclusivamente con cuffia di protezione montata)
C Disco di sostegno per dischi abrasivi in fibra, dischi abrasivi in fibra (montare esclusivamente con flangia di serraggio disco di sostegno e utilizzato solamente con protezione per le mani o cuffia di protezione montate)
D Platorello con velcro, fogli abrasivi con fissaggio rapido, feltro di satinatura con fissaggio rapido a strappo (utilizzare escludamente con protezione per le mani montata)
E Spazzola a tazza in acciaio, ruote abrasive lamellari (utilizzare escludivamente con protezione per le mani montata)
F Disco da taglio (utilizzare esclusivamente con cuffia di protezione montata)

Instruetioni de utiliserare originale.

Simboluri, prescurtarisi termeni utilizati.
