STC 1740x56 - Cannocchiale SWAROVSKI OPTIK - Manuale utente e istruzioni gratuiti
Trova gratuitamente il manuale del dispositivo STC 1740x56 SWAROVSKI OPTIK in formato PDF.
| Tipo di prodotto | Cannocchiale da osservazione |
| Marca | Swarovski Optik |
| Modello | STC 1740x56 |
| Ingrandimento | 17x a 40x (zoom) |
| Diametro dell'obiettivo | 56 mm |
| Attacco filettato per treppiede | 3/8'' UNC, riducibile a 1/4'' UNC con anello |
| Messa a fuoco | Anello di regolazione della messa a fuoco |
| Regolazione dell'ingrandimento | Anello di regolazione dello zoom |
| Paraluce oculare | Rotante, regolabile per uso con o senza occhiali |
| Mezza custodia protettiva | Rimovibile, consente l'uso senza treppiede e una rotazione a 360° |
| Tracolla | Inclusa, fissaggio con fibbie |
| Coperchi protettivi | Per obiettivo e oculare |
| Manutenzione e pulizia | Panno in microfibra fornito; soffiare e spazzolare prima di asciugare; corpo pulibile con panno morbido umido |
| Conservazione | Ambiente ventilato, asciutto e buio; utilizzare gel di silice in ambienti umidi |
| Sicurezza | Non osservare mai il sole direttamente; evitare urti; riparazione solo da SWAROVSKI OPTIK |
| Garanzia | 10 anni internazionale (condizioni: data d'acquisto, timbro rivenditore) |
| Accessori opzionali | Adattatori per digiscopia, paraluce oculari speciali |
| Lingue del manuale | FR, DE, EN, ES, FI, IT, NL, RU, SV, DA, e altre su richiesta |
| Paese di fabbricazione | Austria (SWAROVSKI OPTIK Absam) |
Domande frequenti - STC 1740x56 SWAROVSKI OPTIK
Domande degli utenti su STC 1740x56 SWAROVSKI OPTIK
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Cannocchiale in formato PDF gratuitamente! Trova il tuo manuale STC 1740x56 - SWAROVSKI OPTIK e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. STC 1740x56 del marchio SWAROVSKI OPTIK.
MANUALE UTENTE STC 1740x56 SWAROVSKI OPTIK
Registratevi a IL MIO CONTO sul silo SWAROVSKIOPTIK.COM per una comoda panoramica di tutti i vostri dispositivi. Così facendo, sarà anche più semplice predisporre eventuali riparazioni. E se deciderete di registrare i vostri prodotti, ne estenderemo la garanzia di un anno.*
TUTTO L'AIUTO DI CUI AVETE BISOGNO
Avele bisogno di aiuto per l'installazione, il funzionamento a la manutenzione dei nostri prodotti? Trovole tutte le informazioni che vi servono e le nostre FAQ sul sito MYSERVICE.SWAROVSKIOPTIK.COM.
*Quenzo regatra un prodotto, estanderono la sua geranzia di un anno conformemente alla nostre cordizioni di geranzia. L'elemonica del prodotto non è incluse nell'atorzione dello garanzia.

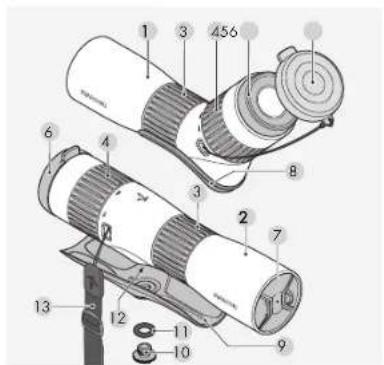

1. PANORAMICA
I Telescopio da osservazione
ATC
2 Telescopio da osservazione STC
3 Ghiera di messa a fuoco
4 Ghiera dello zoom
5 Conchigio oculare
6 Coprioculare
7 Copriobiettivo
8 Semiguscio ATC
9 Seminuscio STC
10 Vile di bloccaggio del semiguscio
11 O-ring (protezione di trasporto per vite di boccaggio)
12 Filettatura per il montaggio
su un treppiede
13 Cinghia laterale
2. FUNZIONAMENTO
2.1 RIMOZIONE DEL COPRIOBIETTIVO E DEL COPRIOCULARE

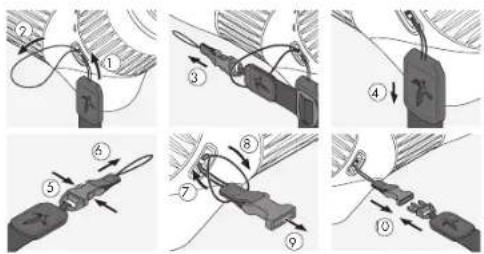

2.2 MONTAGGIO DELLA CINGHIA LATERALE
Il coperchio dell'obiettivo è montato alla consegna dello strumento. La cirghia laterale può essere montata rapidamente e facilmente quando necessario.
Per montare la cinghio laterale sul telescopio da osservazione ATC/STC, prendele il lato della cinghia senza chiusura a scatto e inserite l'estremità a cappio attraverso il passante (112). Ora tirate l'altra estremità della cinghio laterale (3) attraverso il cappio e stringetelo (4).
All'altro estremità della cinghia, sganciate l'estremità del meccanismo di aggancio (5+6) e fate passare il cappio attraverso il passante (7). Ora tirate l'estremità attraverso il cappio (8), stringetelo (9) e fissate la clip all'altra estremità della cinghia laterale (10).
Nota: Quando la cinghia di trasporto è montata, il coperchia dell'oculare può essere lissato alla cinghia di trasporto.
2.3 MONTAGGIO SULLA TESTA DEL TREPPIEDE
Il telescopio da osservazione AIC/SIC è dorato di una filettatura di 12 " UNC. la boccola inserita riduce la filettatura a 14 " UNC. La filettatura può quindi essere utilizzata per montare una piacira adattatrice e il telescopio da osservazione è compatibile con tutte le più comuni teste per treppiede.
2.4 UTILIZZO SENZA TREPPIEDE
Per l'utilizzo senza treppiade, il telescopio è dotato di un semiguscio asportabile. Quest'ultimo può essere montato usando la vite di bloccaggio in dotazione e la filettatura di collegamento.
Passaggio 1: Rimuovete la boccola dalla filettatura di montaggio del treppiede. Passaggio 2: Rimuovete l'O-ring [anello rero] fornito per proteggere la vite di bloccaggio durante il trasporto.
Passoggio 3: Fissate il semiguscio alla parte inferiore del telescopio avvitondo la vite di bioccaggio.
Il telescopio da osservazione con il semiguscio può essere utilizzato sia a mani libere che appoggiato, ad esempio, su uno zairo. Il semiguscio prolettivo consente di ruolate di 360° sia la ghiera di messa a fuoco che quella dello zoom quando è appoggiato su una superficie.
2.5 REGOLAZIONE DELLA CONCHIGLIA OCULARE GIREVOLE
Per utilizzare il telescopio senza occhiali: svitale completamente la conchiglia oculare (in senso antiorario).
Per utilizzare il telescopio con occhioli: avvitale completamente la conchiglia oculare (in senso orario).
Consiglio pratico per portatori di occhiali: le speciali conchiglie oculari SWAROVSKI OPTIK, disponibili presso rivenditori selezionati, consentora una visione ancora più confortevole.
2.6 MESSA A FUOCO DELL'IMMAGINE
- Per osservare soggetti lonlani, ruolate la ghiera di messo a fuoco verso desiro (in serso orario).
- Ruotando la ghiera verso sinistra (in senso antiorario), potete osservare soggetti a una distanza ravvicinata.
• Per agevolare lo messa fuoco, ruotate la ghiera di messa
a luoco verso sinistra (in senso aniorario) fino a quando l'immagire è leggermente sfocata. Quindi ruotate la ghiero verso destra (in senso orario) fino a raggiungere la massima definizione dell'immagire.
Consiglio pratico: utilizzate la ghiera di messo o fuoco sul telescopio per impostare continuamente la messo a fuoco. In questo modo eviterete di affaticare gli occhi.
2.7 UTILIZZO DELLA GHIERA DELLO ZOOM
Modifica dell'ingrandimento: girando la ghiera verso destra si aumenta l'ingrandimento, girandola verso sinistra si riduce l'ingrandimento. La scala di riferimento mostra l'ingrandimento selezionato.
3. CURA E MANUTENZIONE
3.1 PANNO PULISCI LENTI
Con il panno pulisci lenti in microfibra incluso potrete pulire le superfici in vetro più delicate. Il panno è perfetto per la pulizia di obiettivi, oculari e occhiali. Tenetelo pulito, poiché lo sporco potrebbe danneggiare la superficie delle lenti. Se il panno dovesse sporcarsi, potrete lavoro con sapone in acqua tiepida e lasciarlo asciugare all'aria. Utilizzatelo esclusivamente per la pulizia di superfici in vetro.
3.2 PULIZIA
Tulle le componenti e le superfici sono state progelate in modo da poter essere pulite facilmente.
Per preservare nel tempo la brillantezza ottica del vostra telescopio, evitate che le superfici otiche entrino in contatto con sporco, olio e grasso. Per pulire le superfici otiche, iniziale spozzolando via le particelle di sporco più grandi usando un pennello per lenti otiche. Quindi appannate la lente alitandovi sopra delicatamente e lucidaleia con il panno per la pulizia delle lenti per rimuovere ogni residuo di sporco.
Per pulire al meglio il corpo del telescopio, vi suggeriamo di utilizzare un panno morbida e inuridito (non utilizzate a questo scopo il ponno per la pulizia delle lenti). In caso di sporco ostinato (ad esempio sabbia), la conchiglia oculare girevole può essere completamente svitata per facilitare la pulizia.
3.3 CONSERVAZIONE DEL TELESCOPIO DA OSSERVAZIONE
Conservate il telescopio in un luogo buio e ben ventilato. Se il telescopio è umido, occorre prima asciugarlo. In oree tropicali o aree con elevata umidità, è meglio conservarlo in un contenitore ermetico con un ogente essiccante (ad esempio gel di silice).
3.4 COMMENTI
Trasformale il vostro telescopio in un teleobiettivo utilizzando gli adattatori per digiscoping di SWAROVSKI OPTIK.
4. SICUREZZA
4.1 ATTENZIONE!
Non guardale mai il sole attraversio il cannocchiole da osservazione! Ciò può causarVi grav lesioni agli occhi!
4.2 AVVERTENZE GENERALI
Proleggere il connocchiale da osservazione dagli urli.
Tutte le riparazioni devono essere eseguite da SWAROVSKI OPTIK Absam (Austria) o SWAROVSKI OPTIK North America. I lavori di riparazione eseguiti da persone non autorizzate, avvanno come conseguenza l'annullamento della garanzia.
LE AGRADECEMOS QUE HAYA ELEGIDO COMPRAR UN INSTRUMENTO DE SWAROVSKI OPTIK. SI TUVIERA CUALQUIER DUDA O CONSULTA, PÓNGASE EN CONTACTO CON SU AGENTE ESPECIALIZADO O DIRECTAMENTE CON NOSOTROS EN SWAROVSKIOPTIK.COM.
Tutti "cali riporto" sono valori i pici
Con la riserva di apporare modifiche o modelle e forniture e salvo errori di stampa.
50
ATC/STC / DE
ATC/STC / DSA7C/STC / IT
DEDÍQUELE UN MINUTO. GANE UN AÑO
Con questo prodotto o tico SWAROVSKI OPTIK le ha acquistato uno strumento di qualità e gran pregio per il quale offitrono una garanz a valuta in luto il mondo della durata di 10 anni a decorere dall'convisto sul a base delle condizioni seguenti.
Se insorgoso o difetti ne maniola e difetti di fabbricazione, e facciano carica dei costi di motorole per l'intero per once di va littà della garancia, riservandoci di riparare o sostituire lo strumento o la parte d'ettosa o nas ro giudizi. Durante i primi rianque anni si facciano carica dei costi della monoclopere.
Durante la garanzia l'obblige di garanzia legale non venuta limita. In caso di variazione della garmina di produzione di riservatore il diritto di ripemire lo strumento dilettoso e di sostituto con uno equivalente.
Non al assumano alcuna responsabilità per riparazioni elettrivate da un servizio non con i autoizzato, per donne causati da usa in proprio, nonché per donne di etti o indiretti causati da stileti nell'apparecchio.
Oltre a ciò non assumiamo alcuna responsabilità per parti sottaposte ad usura naturale, come paraluce per occhi, spelloccio, custodie, ornature, ecc.
La garanzia vale solo se questo certificato di garanzia/assistenza tecnica è stato, nel giorno dell'acquire, regolmente dato, timbrata e limnoto del rivenditore specializzato.
Nel caso di geranzie nonché di lavori di riparazione o di assistenza tecnica consegrete l'apporecchia instieme a queste certificato di geranzia/assistenza tecnica al Vostra rivandire d'orica SWAKOVSKI OPTIK oppure spodnis e franco domicilio, direttamente o nostro indirizzo. Gl' apporecchia che non sono accompagnati da questo certificato di geranzio/assistenza tecnica vengono sempre riparsi a cosce del cliente. La spodizione di riorno assicurata li mozzo di trasporta a è nostre scolta!, non compone alcun costo nel caso di riparazioni con corricato di geranzia; in caso contratto la spese vanno a cortico del cliente. Nel caso di spodizioni all'estero, eventuali costi diogenelli e fascili corsi vanno a cortico del destinamento.
Questa garanzia viene assicurato da SWAROVSKI OPTIK AG & CO. KG, Absom, Austria. I loro competente di Innsbruck, vige la costituzione austriaca.
Nel caso vengano offerte nel singoli paesi altre garanzie/prostazioni di garanzia istaoli te per legge o volontariamente questo devono ven ro soddi sfatto dei rispettivi importatori e rivenditori specializzati. La SWAROVSKI OPTIK AG & CO. KG. Asiam, Austria può assumeri questo impegno solo se sussiste un obbligo fisata per legge
