I Manuale d’istruzioni42 Compressore portatile 12 V INTRODUZIONE Spiegazione dei simboli e dei termini di avvertenza che vengono utilizzati in queste istruzioni per l’uso e/o sull’apparecchio: Simbolo Spiegazione Attenersi a queste istruzioni per l’uso quando viene utiliz- zato l’apparecchio. Pericolo di vita e di incidenti per i bambini! Seguite le avvertenze e le istruzioni di sicurezza! Indossare dispositivi di protezione auricolare! Utilizzare l’apparecchio esclusivamente in ambienti non soggetti ad agenti atmosferici! Alloggiamento isolato (classe di protezione II) Smaltimento ecocompatibile della confezione e del dis- positivo! Il dispositivo è conforme alle direttive UE Simbolo/termi- ne di avver- tenza Possibili conseguenze dovute alla mancata osser- vanza Pericolo ! Imminente pericolo di morte o di lesioni molto gravi. Avvertenza ! Gravi lesioni, possibile pericolo di morte. Attenzione ! Lesioni di lieve o media entità. Attenzione! Pericolo di danni alle cose. Avvertenza: In queste istruzioni per l’uso il compressore viene indicato anche con il termine ‘apparecchio’.43 I Manuale d’istruzioni

CONTENUTO DELLA FORNITURA

Controllare la fornitura subito dopo averla aperta. Controllare se il dispositivo o i pezzi sono danneggiati. Non utilizzare l‘apparecchio o pezzi guasti.

• Compressore portatile 12 V

• Cavo di collegamento con spina auto da 12 V

• Valvola per palloni da sport

• Valvola per giocattoli gonfiabili

• Istruzioni per l’uso Trasmettere tutta la documentazione anche agli altri utenti! USO CONFORME Il compressore è adatto per gonfiare pneumatici d’auto, di veicoli a due ruote, camere d’aria, pneumatici e camere d’aria giocattolo, che siano intatti, così come giocattoli gonfiabili e articoli per lo sport e il tempo libero. Questo apparecchio può essere utilizzato da bambini dagli otto (8) anni in su o da persone con ridotte capacità fisiche, sensoriali o mentali o con scarsa esperienza e conoscenza soltanto se supervi- sionati o adeguatamente istruiti sul corretto uso dell’apparecchio e sui rischi ad esso collegati. Ai bambini non è consentito giocare con l’apparecchio. La pulizia e la manutenzione possono essere esegui- te da bambini soltanto sotto la supervisione di un adulto. L’apparecchio non è destinato all’uso commerciale. Ogni altro uso o modifica della presa doppia è considerato improp- rio e può causare pericoli. Per i danni derivati da un uso improprio del dispositivo, il produttore è esonerato da qualunque responsabi- lità.44 Compressore portatile 12 V Il produttore non è da considerarsi responsabile per danni causati da:

• Collegamento e/o uso non conforme.

• Sforzi esterni, danni all’apparecchio e/o a parti dell’apparecchio dovuti ad interventi meccanici o sovraccarico.

• Qualsiasi tentativo di modificare l’apparecchio.

• Uso dell’apparecchio per scopi che non sono descritti nelle pre- senti istruzioni per l’uso.

• Danni dovuti ad un uso non previsto e/o non conforme.

• Umidità e/o aerazione insuciente.

• Apertura non autorizzata dell’apparecchio. In tali casi la garanzia decade. DATI TECNICI Compressore portatile 12 V Codice articolo 10728 Tensione nominale 12 V DC Potenza nominale 120 W Consumo energe- tico Corrente nominale: ≤9 A, corrente massima: 10 A Pressione max. 8bar / 116psi Portata max. 25L/min Accuratezza ± 1,5 psi indicatore digitale della pressione: ± 0,07 bar con 2,4 bar / ± 1 psi con 35 psi Tipo di funziona- mento funzionamento intermittente periodico (manuale), tempo di funzionamento massimo del di- spositivo 10 min. Livello di pressione sonora L

79,4dB(A) / 3dB(A) Livello di potenza sonora L

90,4dB(A) / 3dB(A)45 I Manuale d’istruzioni Compressore portatile 12 V Vibrazioni mano- braccio a

/ K 1,876m/s² / 1,5m/s² Luce 1 x LED, non può essere sostituito Temperatura d’eser- cizio -10°C~ +60°C Temperatura di conservazione -20°C~ +70°C Dimensioni 250 x 120 x 73 cm Lunghezza cavo Tubo per alta pressione: 35 cm ±1 cm Cavo di ricarica 230 V: 200 cm ±1 cm Cavo di carica per auto 12 V: 200 cm ±1 cm Peso 0,990 kg Fusibile Fusibile in vetro F5AL, max. 15 A Avvertenza: I livelli sonori e di vibrazione sono stati misurati in base alla EN 60745-1:2009. Il valore di vibrazione indicato e i valori di emissione del rumore rilevati sono stati misurati in base a una procedura di controllo standard e possono essere utilizzati per confrontare tra loro diversi utensili elettrici. È possibile utilizzare i valori complessivi di vibra- zione indicati e le emissioni del rumore indicate anche per una valutazione temporanea del carico. SICUREZZA Leggere tutte le istruzioni e le avvertenze per la sicurezza. La man- cata osservanza delle istruzioni e delle avvertenze per la sicurezza può provocare gravi lesioni. Conservare per future consultazioni tutte le istruzioni e le avvertenze per la sicurezza. Pericolo di vita e di incidenti per i bambini!

• Tenere il dispositivo lontano dalla portata dei bambini. I bambini non sono in grado di riconoscere i pericoli che questo prodotto potrebbe comportare!46 Compressore portatile 12 V

• Pericolo di soocamento! Non permettere ai bambini di giocare con i componenti di montaggio e fissaggio poiché questi potreb- bero venire ingeriti causando soocamento. Pericolo di morte!

• Eventuali collegamenti danneggiati possono provocare una folgo- razione letale. Non utilizzare più i cavi se danneggiati.

• Non deve penetrare liquido di alcun tipo nell’apparecchio. Altri- menti sussiste pericolo di morte per folgorazione e il pericolo di danneggiamento di cose.

• Non lasciare l’apparecchio incustodito durante l’uso. Avvertenza !

• Pericolo di lesione, incendio e danneggiamento per corto circuito. L’uso non conforme del prodotto può condurre a lesioni gravi e danneggiamenti.

• Pericolo di incendio! Si noti che la spina auto si riscalda in caso di uso prolungato. Staccare il prodotto quando questo non viene utilizzato.

• Per evitare danni all’apparecchio, accertarsi che la tensione di rete coincida con la tensione di ingresso riportata sull’apparec- chio (12V DC).

• Sospendere immediatamente l’utilizzo del dispositivo, nel caso in cui sia visibile del fumo o sia presente un odore insolito.

• Il tubo per l’alta pressione diventa molto caldo durante l’uso. Farlo quindi rareddare prima di toccarlo e riavvolgerlo. Pericolo di folgorazione!

• Non esporre il dispositivo alla pioggia o al bagnato. Evitare di scuotere o far sgocciolare acqua o altri liquidi su di esso. La penetrazione di acqua negli apparecchi elettrici aumenta il rischio di folgorazione.

• Assicurarsi che tutte le spine e i cavi siano privi di umidità. Non collegare mai il dispositivo alla rete elettrica con mani umide o bagnate.47 I Manuale d’istruzioni

• Non utilizzare il compressore per più di 15 minuti. Farlo quindi raf- freddare ca. 15 minuti. Altrimenti possono pervenire surriscalda- mento e danni permanenti.

• Sconnettere il cavo staccandolo solo tramite la spina dalla presa di corrente. Il cavo può essere danneggiato.

• Non utilizzare mai l’apparecchio per spostare o trascinare l’apparecchio.

• Non utilizzare apparecchi danneggiati. Danneggiamenti del cavo di alimentazione, dell’apparecchio o del cavo di carica aumentano il rischio di folgorazione.

• Non cercate di smontare o riparare l’apparecchio. Fate subito sos- tituire o riparare l’apparecchio difettoso o un cavo danneggiato in un’ocina specializzata. Pericolo di danneggiamento!

• Non mettere mai in funzione il dispositivo nel caso in cui fosse caduto per terra o risultasse danneggiato in altro modo. Portarlo da un elettricista qualificato per un controllo ed una riparazione. Indicazioni particolari

• Non gonfiare gli oggetti oltre la pressione prevista o indicata. L’oggetto può scoppiare.

• Non gonfiare mai oggetti di grandi dimensioni come pneumatici per camion e trattori, materassi ad aria o gommoni Ciò eccede la capacità della pompa e quindi il tempo di funzionamento del compressore.

• Le indicazioni relative alla pressione del manometro sono valori indicativi. Ricontrollare la pressione con l’ausilio di un manometro calibrato.

• La pressione massima di 116 PSI (8 bar) si raggiunge solo se il volume della pompa non è superiore a 0,5 l.48 Compressore portatile 12 V

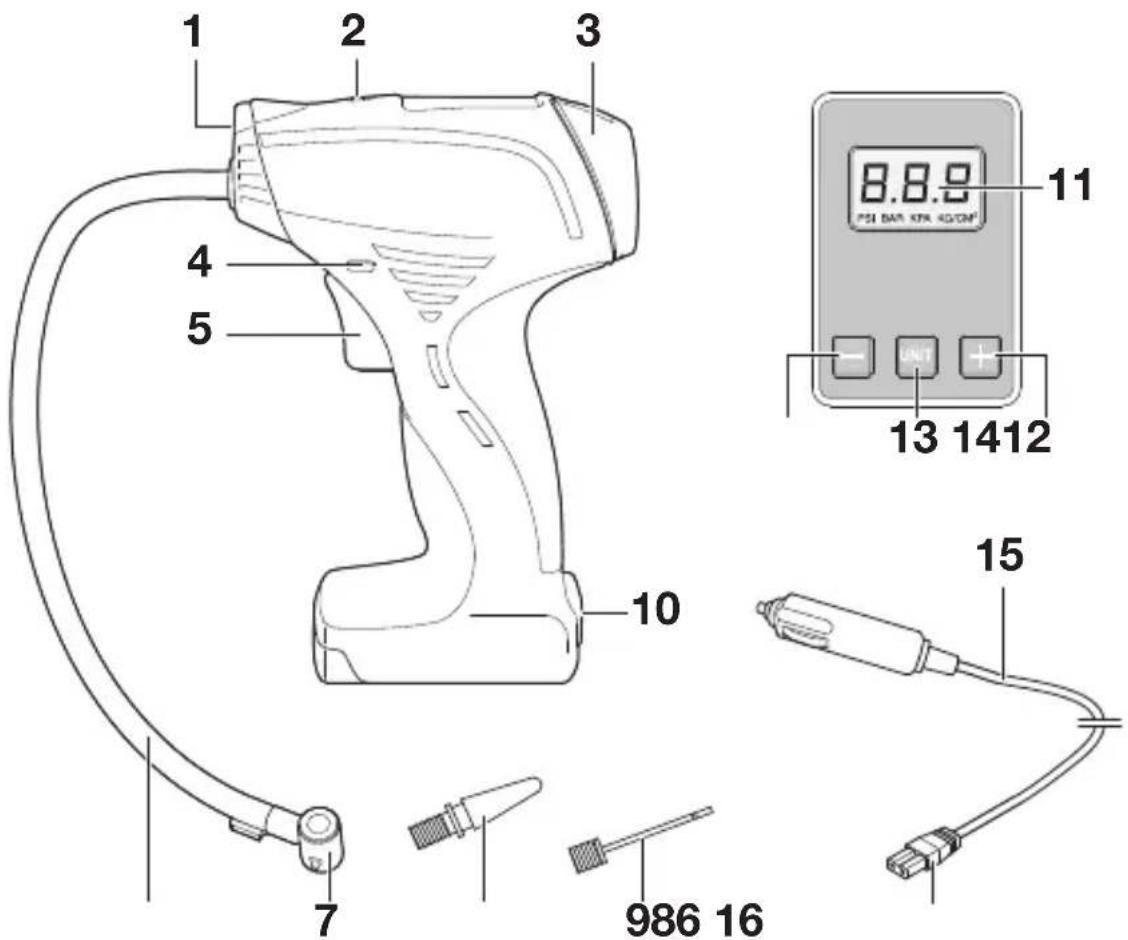

DESCRIZIONE DEL PRODOTTO

2. Interruttore ON/OFF luce

4. Sistema di arresto

6. Tubo per alta pressione

7. Connettore ad innesto per

8. Valvola per giocattoli gon-

9. Valvola per palloni da sport

10. Presa per connettore di rete

12. Tasto preimpostazione “-”

13. Tasto unità di misura “M”

(PSI, bar, kPA o kg/cm² sele- zionabili)

14. Tasto preimpostazione “+”

15. Cavo di collegamento con

connettore per auto da 12 V

16. Spina di collegamento

I Manuale d’istruzioni UTILIZZO Avvertenze per l’utilizzo

• Si noti che su alcuni veicoli la presa per auto da 12 V si accenderà solamente all‘accensione del motore.

• Scollegare sempre connettore per auto dalla presa da 12 V del veicolo dopo l’uso. Per farlo, tirare sempre dal connettore non dal cavo di collegamento.

• La pressione del pneumatico aumenta con l’aumentare della tem- peratura. La pressione del pneumatico consigliata viene indicata normalmente a ruote fredde (ca. 20°). Seguire le istruzioni per l’uso del veicolo.

• Non misurare la pressione con le ruote calde (p.es. dopo lunghi viaggi). Attenzione! Osservare le indicazioni del produttore circa l’articolo. Non gonfiare alcun dispositivo di galleggiamento con il compressore! Accendere/spegnere il compressore

1. Inserire la spina di collegamento [16] nella presa per connettore

di rete [10] dell’apparecchio.

2. Inserire la spina auto da 12V[15] nella presa auto da 12V del

3. Attendere per alcuni secondi finché il display [11] indica 0.0. Se

non si utilizza l’apparecchio per 50 secondi, il display si spegne automaticamente per risparmiare energia.

4. Eseguire i passaggi di lavoro desiderati come descritto nei segu-

5. Staccare la spina auto da 12 V [15] dalla presa auto da 12V del

6. Staccare la spina di collegamento [16] dalla presa per connettore

di rete [10] dell’apparecchio.50 Compressore portatile 12 V Impostare l’unità di misura della pressione (PSI, Bar o kPa) Premere il tasto unità di misura “UNIT” [13] fino a quando sul display [10] compare l’unità di misura desiderata. Controllare la pressione dei pneumatici Avvertenza: Prima di iniziare a misurare, il display [11] deve indicare 0.0.

1. Aprire la leva del connettore ad innesto per valvola [7].

2. Collocare il connettore ad innesto per valvola [7] sulla valvola del

veicolo e fissare la leva. Se il connettore ad innesto per valvola [7] è collegato corret- tamente alla valvola del veicolo, il display [11] indica l’attuale pressione del pneumatico.

3. Se questo valore corrisponde alla pressione dei pneumatici

consigliata per il veicolo, è possibile rimuovere il connettore ad innesto per valvola [7]. Aumentare la pressione dei pneumatici Importante:

• Non premere né il tasto [12] né il tasto [14] durante l’operazione di gonfiaggio.

• Rilasciare l’interruttore ON/OFF [5] per terminare manualmente l’operazione di gonfiaggio.

• Se si è collegato l’apparecchio all’alimentazione da 12 V di un veicolo, ma non si è avviata alcuna operazione di gonfiaggio, il di- splay [11] si spegne dopo alcuni minuti. Si può riattivarlo premen- do il tasto unità di misura “UNIT” [13]. Se il valore indicato è inferiore alla pressione dei pneumatici consig- liata per il veicolo, per l’aggiustamento procedere come segue:

1. Premere 2-3 secondi il tasto preimpostazione “+”[12] o il tasto

preimpostazione “–”[14] finché il valore lampeggia sul display.

2. Premere il tasto “+”[12] o “–”[14] finché il valore preimpostato

sul display [11] corrisponde alla corretta pressione dei pneuma- tici.

3. Accendere il compressore premendo l’interruttore ON/OFF [5].

Il compressore aumenta la pressione del pneumatico in base al valore preimpostato e si spegne automaticamente.

4. Allentare la leva del connettore ad innesto per valvola [7] e ri-

muovere il connettore ad innesto per valvola [7] con cautela.51 I Manuale d’istruzioni Utilizzare le valvole fornite ello scomparto[4] del compressore si trovano 2 comuni adattatori per valvola. Osservare sempre e in ogni caso le istruzioni dell’oggetto da gon- fiare.

• Valvola per palloni da sport [8]

• Valvola per giocattoli gonfiabili [9] Avvitare la valvola desiderata al connettore ad innesto per valvola [7]. Rispettare la pressione massima corrispondente dell’oggetto da gonfiare e leggere le relative istruzioni per l’uso. Accendere/spegnere la luce La fonte luminosa del compressore è prevista per illuminare meglio la postazione di lavoro (valvola). Avvertenza ! Pericolo di lesioni! Non fissare direttamente il fascio di luce né puntarlo verso altre persone, altrimenti si possono provocare danni alla retina.

• Accensione: Premere l’interruttore ON/OFF della luce [2]. Il LED [1] si illumina di bianco.

• Spegnimento: Premere nuovamente l’interruttore ON/OFF della luce [2].

PULIZIA, CURA E MANUTENZIONE

1. Spegnere il compressore prima della pulizia.

2. Scollegare il connettore per auto da 12 V [15] dalla presa da 12V

• Riavvolgere con cura i cavi dell’apparecchio prima di ripor- lo. Ciò aiuta ad evitare danneggiamenti accidentali ai cavi dell’apparecchio.

• Pulire il prodotto con un panno morbido e asciutto.

• Conservare l’apparecchio in un luogo pulito e asciutto.52 Compressore portatile 12 V Sostituzione del fusibile L’apparecchio è dotato di un fusibile nella spina auto. Questo si atti- va in caso di corto circuito o di picchi di tensione e deve poi essere sostituito. Attenzione! Non montare un fusibile più grande. Altrimenti l’elettronica potrebbe essere danneggiata.

1. Svitare l’anello di tenuta(1) con il coperchio del fusibile(2) della

2. Inserire un nuovo fusibile per correnti deboli (3) delle stesse

dimensioni (vedi Dati tecnici).

3. Riavvitare l’anello di tenuta(1) con il coperchio del fusibile(2)

sulla spina auto(4). Assistenza In caso di ulteriori richieste relative all’uso o al funzionamento non evincibili dalla lettura delle presenti istruzioni per l’uso, o in caso di problemi inaspettati, si prega di mettersi in contatto con il rivendito- re di riferimento. SMALTIMENTO La confezione è composta da materiali rispettosi dell’ambiente che è possibile smaltire presso i centri di riciclaggio locali. Non smaltire gli apparecchi elettrici con i rifiuti domestici! Secondo la direttiva europea 2012/19/CE in materia di dispo- sitivi elettrici ed elettronici usati e la relativa conversione in legge nazionale, le apparecchiature elettriche usate devono essere raccol- te separatamente e portate a un impianto di riciclaggio ecologico. Per informazioni sullo smaltimento degli apparecchi elettrici usati rivolgersi all’amministrazione cittadina. Le immagini possono dierire leggermente dal prodotto. Ci si riservano modifiche utili al progresso tecnico. La decorazione non è compresa.
