BEDIENUNGSANLEITUNG 10728 Cartrend

D 12 V-Handkompressor

GB 12V Portable Compressor

Originalbetriebsanleitung

3

1. Einleitung 4
2. Lieferumfang 5
3. Bestimmungsgemäßer Gebrauch 5
4. Technische Daten 6
5. Sicherheit 7
6. Produktübersicht 10
7. Bedienung 11
8. Reinigung, Pflege und Wartung 13
9. Entsorgung 14

EINLEITUNG

Erklärung der Symbole und Signalworte, die in dieser Bedienungsanleitung und/oder am Gerät verwendet werden:

Symbol Erklärung
Beachten Sie diese Bedienungsanleitung bei der Verwendung des Geräts.
Lebens- und Unfallgefahr für Kinder!
Beachten Sie Warn- und Sicherheitshinweise!
Gehörschutz/TRagen!
Gerät nur an witterungsgeschützten Standorten verwenden!
Schutzisoliertes Gehäuse (Schutzklasse II)
Entsorgen Sie Verpackung und Gerät umweltgerecht!
Das Gerät ist konform gemäß der EU-Richtlinien
Symbol/Signalwort	Mögliche Folgen bei Nichtbeachtung
Gefahr!	Unmittelbar drohende Lebensgefahr oder schwerste Verletzungen.
Warning!	Schwere Verletzungen, möglicherweise Lebensgefahr.
Vorsicht!	Leichte bis mittelschwere Verletzungen.
Achtung!	Gefahr von Sachschäden.

Hinweis:

Für den Kompressor wird in dieser Bedienungsanleitung auch der Begriff Gerät verwendet.

LIEFERUMFANG

Kontrollieren Sie unmittelbar nach dem Auspacken den Lieferumfang. Prufen Sie das Gerät sowie alle Teile auf Beschädigungen. Nehmen Sie ein defektes Gerät oder Teile nicht in Betrieb.

12 V-Handkompressor
Anschlusskabel mit 12 V-Kfz-Stecker
- Ventil für Sportballe
- Ventil für aufblasbares Spielzeug
Bedienungsanleitung

Geben Sie alle Unterlagen auch an andere Benutzer weiter!

BESTIMMUNGSGEMÄSSER GEBRAUCH

Der Kompressor ist zum Aufpumpen von intakten PKW-, Zweirad-, Spielzeugreifen und -schläuchen sowie aufblasbaren Spiel-, Sport-und Freizeitartikeln geeignet.

Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringgerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die darauf resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät speilen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

Das Gerät ist nicht für den gewerblichen Einsatz bestimmt.

Jede andere Verwendung oder Veränderung des Gerätes gilt als nicht bestimmungsgemäß und birgt erhebliche Gefahren. Für Schäden, die aus bestimmungswidriger Verwendung entstanden sind, übernimmt der Hersteller keine Haftung.

Der Hersteller ist nicht verantwortlich für Schäden verursacht durch:

• Unsachgemäß Anschluss und/oder Betrieb.
• Außer Krafteinwirkung, Beschädigungen des Geräts und/oder Beschädigungen von Teilen des Geräts durch mechanische Einwirkungen oder Überlastung.
  Jede Art von Veränderungen des Gerats.
• Verwendung des Geräts zu Zwecken, die nicht in dieser Bedi- nungsanleitung beschrieben wurden.
• Folgeschäden durch nicht bestimmungsgemäße und/oder unsachgemäße Verwendung.
• Feuchtigkeit und/oder unzureichende Belüfung.
• Unberechtigtes Öffnen des Geräts. Das führt zum Wegfall der Gewährleistung.

TECHNISCHE DATEN

12 V-Handkompressor
Artikelnummer 10728
Nennspannung 12 V DC
Nenneistung 120 W
Stromverbrauch Nennstrom: ≤9 A, maximaler Strom: 10 A
Druck max. 8 bar / 116 psi
Luftdurchlass max. 25 L/min
Genauigkeit	± 1,5 psi digitale Druckanzeige: ± 0,07 bar bei 2,4 bar / ± 1 psi bei 35 psi
Betriebsart	periodischer Aussetzbetrieb (manuell), maximale Gerätelaufzeit 10 min.
Schalldruckpegel LpA / KpA	79,4 dB (A) / 3 dB (A)
Schalleistungspe-gel LwA / KwA	90,4 dB (A) / 3 dB (A)
Hand-Arm-Vibration a/h / K	1,876 m/s² / 1,5 m/s²
Licht 1 x LED, kann nicht ausgetauscht werden
Betriebstemperatur -10°C~ +60°C
Lagertemperatur -20°C~ +70°C
Maße 250 x 120 x 73 cm
Kabellänge	Hochdruckschlauch: 35 cm ±1 cm
	230 V-Ladekabel: 200 cm ±1 cm
	12 V Kfz-Ladekabel: 200 cm ±1 cm
Gewicht 0,990 kg
Sicherung F5AL Glassicherung, max. 15 A

Hinweis:

Die Schall-und Vibrationswerte wurden gemessen gemäß EN 60745-1:2009.

Der angegeben Vibrationswert und die ermittelten Gerauschemissionswerte sind nach einem genormt den Prüfverfahren gemessen worden und konnen verwendet werden, um verschiedene Elektrowerkzeuge miteinander zu vergleichen. Die angegebenen Schwingungsgesamtwerte und die angegebenen Gerauschemissionen konnen auch zu einer vorläufigen Einschätzung der Belastung verwendet werden.

SICHERHEIT

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen konnen schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Lebens- und Unfallgefahr für Kinder!

• Halten Sie das Gerät aus der Reichweite von Kindern fern. Kinder können die Gefahren, die durch das Produkt entstehen, nicht erkennen!
• Strangulationsgefahr! Lassen Sie Kinder nicht mit den Bau- und Befestigungsteilen speiten, sie konnten verschluckt werden und zum Erstickungstod führen.

Lebensgfahr!

• Beschädigte Leitungen können einen tödlichen elektrischen Schlag auslösen. Beschädigte Kabel nicht mehr verwenden.
• Es darf keine Flüssigkeit, gleich welcher Art, in das Gerät eindrin-gen. Andernfalls besteht Lebensgefahr durch elektrischen Schlag und Gefahr der Sachbeschädigung.
• Lassen Sie das Gerät bei der Benutzung nicht unbeobachtet.

Warning!

• Verletzungs-, Brand- und Beschädigungsgefahr durch Kurzschluss. Der unsachgemäß Umgang mit dem Produkt kann zuschweren Verletzungen und Beschädigungen führen.
• Brandgefahr! Beachten Sie, dass sich der Kfz-Stecker bei längerem Gebrauch erwärmt. Stecken Sie das Produkt aus, wenn es nicht benötigt wird.
• Stellen Sie sicher, dass die Netzspannung mit der auf dem Gerät angegebenen Eingangsspannung (12 V DC) übereinstimmt, um Geräteschäden zu vermeiden.
• Stellen Sie die Verwendung des Geräts(sofort ein, wenn Rauch sightbar wird oder ein ungewöhnlicher Geruch wahrzunehmen ist.
• Der Hochdruckschlauch wird während des Betriebs besteht. Lassen Sieihn daher abkühlen bevor Sieihn anfassen und wieder aufwickeln.

Stromschlaggefahr!

• Setzen Sie das Gerät nicht Regen oder nassen Bedingungen aus. Vermeiden Sie es, Wasser oder andere Flüssigkeiten darüber zu verschüssen oder zu tropfen. Dringt Wasser in elektrische Geräte ein, erhöht sich das Risiko eines Stromschlags.

• Stellen Sie sicher, dass alle Stecker und Kabel frei von Feuchtingkeit sind. Schließen Sie das Gerät niemals mit feuchten Handen an das Stromnetz an.

• Benutzen Sie den Kompressor nicht länger als 15 Minuten. Lassen Sieihn danach ca. 15 Minuten abkühlen. Andernfalls kann es zu Überhitzung und zu bleibenden Beschädigungen kommt.

• Ziehen Sie das Kabel nur am Stecker aus der Netzsteckdose. Das Kabel kann beschädigt werden.
• Verwenden Sie das Kabel niemals, um das Gerät zu tragen oder zuziehen.
• Verwenden Sie kein beschädigtes Gerät. Beschädigungen des Netzkabels, des Geräts oder des Ladekabels erhöhen das Risiko eines Stromschlags.
• Versuchen Sie nicht das Gerät auseinander zu bauen oder es zu reparieren. Lassen Sie ein defektes Gerät oder ein beschädigtes Netzkabel umgehend von einer Fachwerkstatt reparieren oder ersetzen.

Beschädigungsgefahr!

• Betreiben Sie das Gerät niemals, wenn es heruntergefallen ist oder anderweitig beschädigt wurde. Bringen Sie es zur Inspektion und Reparatur zu einem qualifizierten Fachunternehmen.

Spezielle Hinweise

• Pumpen Sie Gegenstände nicht über den vorgesehenen bzw. angegebenen Druck auf. Der Gegenstand kann platzen.
• Pumpen Sie niemals größere Gegenstände wie etwa LKW-, Traktorreifen, Luftmatratzen oder Schlauchboote auf. Dies überschreiben die Pumpleistung und somit die Laufzeit des Kompressors.
  Die Druckangaben des Manometers sind Anhaltswerte. Kontrolieren Sie den Druck mit Hilfe eines geechten Luftdruckmessers nach.
• Der max. Druck von 116 PSI (8 bar) wird nur erreicht, wenn das Pumpvolumen nicht länger als 0,5 I ist.

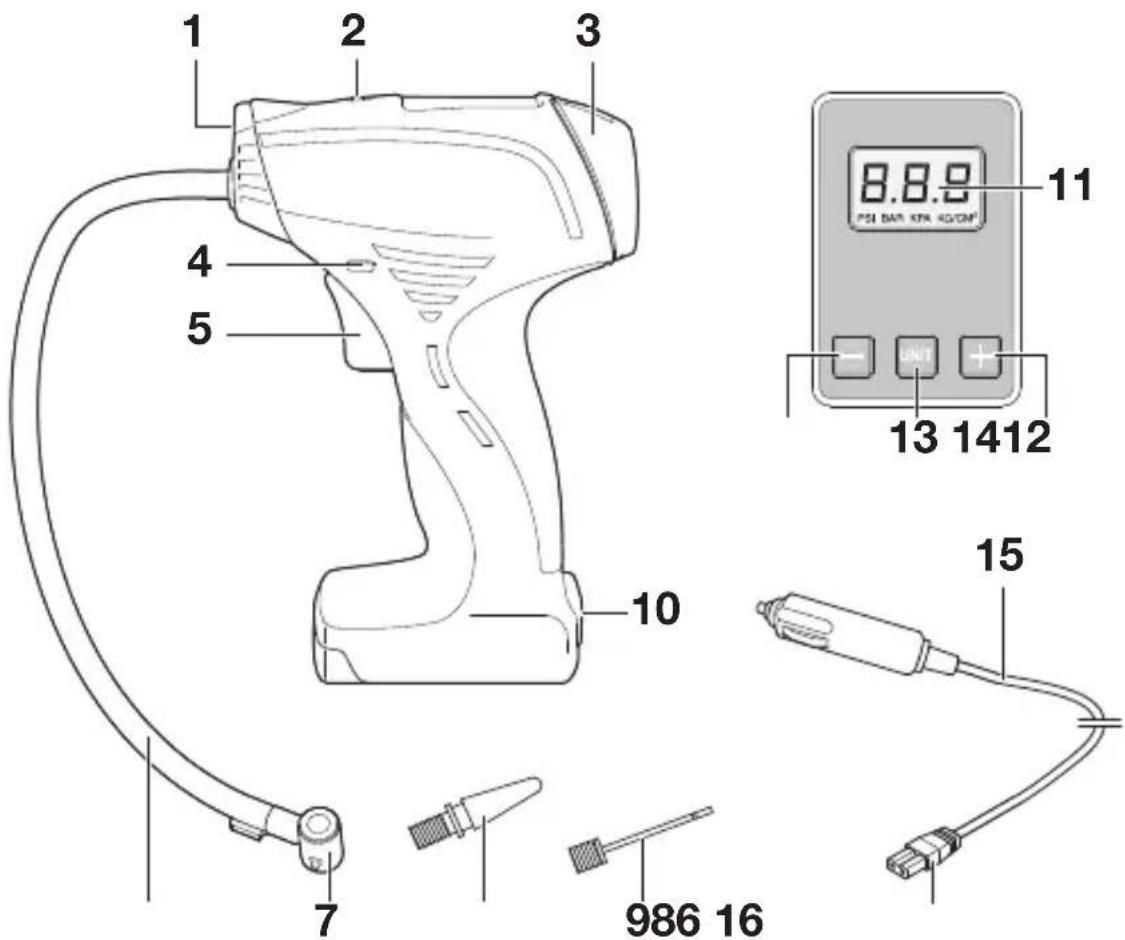

PRODUKTÜBERSICHT

1. Licht (1x LED)
2. Ein/Aus-Schalter Licht
3. Staufach
4. Feststellsperre
5. Ein/Aus-Schalter Kompressor
6. Hochdruckschlauch
7. Ventil-Anschluss
8. Ventil für aufblasbares Spielzeug

9. Ventil für Sportballe

10. Netzanschlussbuchse

11. Display
12. Taste Voreinstellung „-“
13. Taste Druckeinheit „M“ (PSI, bar, kPA oder kg/cm² wahlbar)
14. Taste Voreinstellung „+“
15. Anschlusskabel mit 12 V-Kfz-Anschluss
16. Anschlussstecker

BEDIENUNG

Hinweise zur Bedienung

• Beachten Sie, dass bei manchen Fahrzeugen die 12 V-Kfz-Steck-dose erst mit der Zündung eingeschaltet wird.
• Ziehen Sie den Kfz-Stecker nach dem Gebrauch immer aus der 12 V-Kfz-Steckdose. Ziehen Sie damit immer am Kfz-Stecker, nie am Anschlusskabel.
• Der Reifendruck steigt mit zunehmender Temperatur. Der empfohlene Reifendruck wird in der Regel bei kalten Reifen (ca. 20^ ) angegeben. Beachten Sie die Bedienungsanleitung des Fahrzeugs.
• Messen Sie den Reifendruck nicht bei warmen Reifen (z. B. nach längeren Fahrten).

Achtung!

Beachten Sie die Herstellerangaben des Artikels. Blasen Sie keine Schwimmhilfen mit dem Kompressor auf!

Kompressor ein/ausschalten

1. Stecken Sie den Anschlussstecker [16] in die Netzanschlussbuchse [10] des Geräts.
2. Stecken Sie den 12 V-Kfz-Stecker [15] in die 12 V-Kfz-Steckdose des Fahrzeugs.
3. Warten Sie einige Sekunden, bis das Display [11] 0.0 anziegt. Wenn Sie das Gerät für 50 Sekunden nicht verwenden, schaltet sich das Display automatisch aus, um Energie zu sparen.
4. Führer Sie die gewünschten Arbeitsschritte wie in nachfolgenden Kapiteln beschreiben durch.
5. Ziehen Sie den 12 V-Kfz-Stecker [15] aus der 12 V-Kfz-Steckdose des Fahrzeugs.
6. Ziehen Sie den Anschlussstecker [16] aus der Netzanschlussbuchse [10] des Geräts.

Druckeinheit (PSI, Bar oder kPa) einstellen

Drücken Sie die Taste Druckeinheit „UNIT" [13] so oft, bis die gewünschte Druckeinheit im Display [10] erscheint.

Reifendruckprüfen

Hinweis:

Das Display [11] muss vor Beginn der Messung 0.0 anzeigen.

1. Öffnen Sie den Hebel am Ventil-Anschluss [7].
2. Setzen Sie den Ventil-Anschluss [7] auf das Ventil des Fahrzeugs und fixieren Sie den Hebel. Ist der Ventil-Anschluss [7] korrekt mit dem Fahrzeug-Ventil verbunden, zeigt das Display [11] den aktuellen Reifendruck an.
3. Entspricht dieser Wert dem für das Fahrzeug empfohlenen Reifendruck, können Sie den Ventil-Anschluss [7] wieder entfernen.

Reifendruck erhöhen

Wichtig:

• Drücken Sie während des Pumpvorgangs keine der Tasten [12] oder [14].
• Lassen Sie den Ein/Aus-Schalter [5] los, um den Pumpvorgang manuell zu stoppen.
• Wenn Sie das Gerät an der 12 V-Versorgung eines Fahrzeugs angeschlossen haben aber keinen Pumpvorgang starten, schaltet das Display [11] nach einigen Minuten ab. Sie aktivieren es wieder, indem Sie die Taste Druckeinheit „UNIT" [13] drücken.

Liegt der angezeigte Wert unter dem empfohlenen Reifendruck für das Fahrzeug, gehen Sie zur Anpassung wie folgt vor:

1. Drücken Sie 2-3 Sekunden die Taste Voreinstellung „+“ [12] bzw. Taste Voreinstellung „-“ [14] bis der Wert im Display blinkt.
2. Drücken Sie die Tasten „+“ [12] oder „-“ [14] bis der voreingestellte Wert im Display [11] dem richtigen Reifendruck entspricht.
3. Schalten Sie den Kompressor ein, indem Sie den Ein/Aus-Schalter [5] drücken. Der Kompressor erhöht den Reifendruck entsprechend dem voreingestellten Wert und schaltet automatisch ab.
4. Losen Sie den Hebel am Ventil-Anschluss [7] und entfernen Sie den Ventil-Anschluss [7] vorsichtig.

Mitgelieferte Ventile verwenden

Im Staufach [4] des Kompressors befinden sich 2 gängige Ventilad-apter.

Beachten Sie unbedingt immer die Anleitung des aufzublasenden Objeks.

• Ventil für Sportballe [8]
• Ventil für aufblasbares Spielzeug [9]

Schrauben Sie das gewünschte Ventil auf den Ventil-Anschluss [7]. Beachten Sie den entsprechenden Maximaldruck des aufzublasenden Objektes undlesen Sie die betreffende Bedienungsanleitung.

Licht ein/ausschalten

Die Lichtquelle des Kompressors ist vorgesehen, um die Arbeitsstelle (Ventil) better auszuleuchten.

Warnung!

Verletzungsgefahr! Nicht direkt in den Lichtstrahl schauen oder anderen Personen in die Augen leuchten, die Netzhaut kann sonst geschädigt werden.

• Einsatzalten: Drücken Sie den Licht Ein/Aus-Schalter [2]. Die LED [1] leuchtet weiß.
• Ausschalten: Drücken Sie erneut den Licht Ein/Aus-Schalter [2].

REINIGUNG, PFLEGE UND WARTUNG

1. Schalten Sie den Kompressor vor dem Reinigen aus.

2. Ziehen Sie den 12 V KFZ-Anschluss [15] aus der 12 V-Buchse Ihres Fahrzeugs.

3. Rollen Sie die Kabel ordentlich auf, wenn Sie das Gerät lagern. Das hilft, versehentliche Beschädigungen der Kabel und des Geräts zu vermeiden.

4. Reinigen Sie das Gerät mit einem weichen Tuch.
   Lagern Sie das Gerät an einem sauberen und trockenen Ort.

Sicherung wechseln

Das Gerät ist mit einer Sicherung in dem Kfz-Stecker abgesichert.
These spricht bei Kurzschluss oder Spannungsspitzen an und muss dann ausgewechselt werden.

Achtung!

Bauen Sie keine stärkere Sicherung ein. Die Elektronik kann sonst beschädigt werden.

1. Schrauben Sie den Haltering (1) mit der Sicherungsabdeckung (2) von dem Kfz-Stecker (4) ab.
2. Setzen Sie eine neue Feinsicherung (3) mit gleicher große (siehe Technische Daten) ein.
3. Schrauben Sie den Haltering (1) mit der Sicherungsbdeckung (2) wieder auf den Kfz-Stecker (4) auf.

Service

Sollten Sieriotz Studiums dieser Bedienungsanleitung noch Fragen zur Inbetriebnahme oder Bedienung haben, oder sollen wider Erwarten ein Problem auftreten, setzen Sie sichitte mit ihrem Fachhändler in Verbindung.

ENTSORGUNG

Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können.

Werfen Sie Elektrogeräte nicht in den Hausmüll!

Gemäß Europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht mussen verbrauchte Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführrt werden. Über Entsorgungs-möglichkeiten für Elektronik-Altgeräte informieren Sie sichitte bei ihrer Gemeinde- oder Stadtverwaltung.

Abbildungen können gingefugig vom Produkt abweichen. Änderungen, die dem technischen Fortschriftdienen, vorbehalten. Dekoration nicht enthalten.

TABLE OF CONTENTS

Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können.

Drücken Sie die Taste Druckeinheit „UNIT" [13] so oft, bis die gewünschte Druckeinheit im Display [10] erscheint.

Hinweise zur Bedienung

EU - Konformitätserklarung

Hersteller / Manufacturer MTS MarkenTechnikService GmbH & Co.KG

Produkt KFZ Kompressor

Artikel Nr.: 10727; 10728

item no.: 10727, 10728

Nennspannung

Rated Voltage

Nennleistung

Rated Power

12V

120W

Die oben genommen Produkte erstprechen den grundlegenden Anforderungen der folgenden Richtlinie(n):

Elektromagnetische Verträglichkeit (EMV)

EMC Directive

2014/30/EU

RoHS Richtlinie

RoHS Directive

2011/65/EU

Normen / Standards:

EN 60745-1:2009+A11:2010; EN ISO 12100:2010

EN 55014-1:2017; EN 55014-2:2015; EN 61000-3-2:2014

EN 61000-3-3:2013; EN 62321-1:2013; EN 62321-2:2014

EN 62321-3-1:2014;EN 62321-4:2014; EN 62321-5:2014;

EN 62321-6:2015;EN 62321-7-1:2015; EN 62321-7-2:2017

EN 62321:2009

Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung tragt der Hersteller.

Unterzeichnet für und im Namen von:

Anschrift MTS MarkenTechnikService GmbH & Co.KG

Address

Carl-Benz-Str.2

76761 Rulzheim

Telefon/PhoneTel.+49(0)72729801100

E-mail:

[e-mail]

Rülzheim,04.06.2020

Geschäftsführung

Managing Director

Leiter Produktssicherheit

Name und Unterschrift

Name and signature

MTS MarkenTechnikService GmbH & Co. KG

Carl-Benz-Straße 2
