10559 - Scanner Cartrend - Kostenlose Bedienungsanleitung

Produkttyp	OBD-Scanner
Marke	Cartrend
Modell	10559
Abmessungen	490 x 230 x 260 mm
Stromversorgung	8V - 16V DC über OBD-Schnittstelle (DLC)
Unterstützte Protokolle	CAN, VPW, PWM, ISO9141, KWP2000
Betriebstemperatur	0°C - 50°C
Relative Luftfeuchtigkeit	10% - 95%
Smartphone-Verbindung	Wi-Fi (Netzwerk WiFi_OBDII)
Hauptfunktionen	Lesen und Löschen von Fehlercodes, Diagnose von Abgassystemen und Motorkomponenten
Packungsinhalt	Mini OnBoard Diagnostics Diagnosegerät, Bedienungsanleitung
Pflege und Reinigung	Weiches, trockenes Tuch, wartungsfrei, keine Flüssigkeiten verwenden
Sicherheit	Nicht während der Fahrt verwenden, Zündung vor dem Anschließen ausschalten, Schutzbrille tragen
Materialien	Nicht angegeben
Herstellungsland	Nicht angegeben
Garantie	Garantie erlischt bei unbefugtem Öffnen oder nicht bestimmungsgemäßer Verwendung
Bestimmungsgemäße Verwendung	Überwachung und Diagnose von Abgaskontrollsystemen und Motorkomponenten
Kundendienst	Fachhandel kontaktieren
Entsorgung	WEEE-Richtlinie (2012/19/EU) beachten, nicht mit dem Hausmüll entsorgen

Häufig gestellte Fragen - 10559 Cartrend

Wie verbinde ich das Diagnosegerät mit meinem Smartphone?

Schließen Sie das Gerät an den OBD-Anschluss des Fahrzeugs an, aktivieren Sie das WLAN auf Ihrem Smartphone und verbinden Sie sich mit dem Netzwerk 'WiFi_OBDII'. Starten Sie dann die von Google Play oder dem App Store heruntergeladene Diagnose-App.

Warum findet mein Smartphone das Netzwerk WiFi_OBDII nicht?

Stellen Sie sicher, dass das Diagnosegerät korrekt am OBD-Anschluss angeschlossen ist und die Fahrzeugzündung eingeschaltet ist. Das Netzwerk ist nur sichtbar, wenn das Gerät mit Strom versorgt wird.

Was tun, wenn die Netzwerkverbindung unterbrochen wird?

Deaktivieren Sie andere WLAN-Netzwerke auf Ihrem Smartphone, da manche Telefone automatisch zu einem Netzwerk mit Internetzugang wechseln. Verwenden Sie das Gerät an einem Ort ohne andere Netzwerke.

Wie lösche ich Fehlercodes?

Schalten Sie die Fahrzeugzündung ein und wiederholen Sie den Löschvorgang über die App. Wenn die Codes bestehen bleiben, überprüfen Sie, ob die Zündung eingeschaltet ist.

Kann das Gerät während der Fahrt verwendet werden?

Nein, die Verwendung während der Fahrt ist verboten, da sie den Fahrer ablenkt. Verwenden Sie das Gerät nur im Stillstand in einer sicheren Umgebung.

Welche Diagnoseprotokolle werden unterstützt?

Das Gerät unterstützt die Protokolle CAN, VPW, PWM, ISO9141 und KWP2000, die die meisten Fahrzeuge abdecken.

Wie reinige ich das Gerät?

Verwenden Sie ein weiches, trockenes Tuch. Verwenden Sie keine Flüssigkeiten oder aggressiven Reinigungsmittel, um das Gerät nicht zu beschädigen.

Was tun, wenn das Gerät keine Verbindung zum Fahrzeug herstellt?

Überprüfen Sie, ob das Gerät fest im OBD-Anschluss steckt und die Zündung eingeschaltet ist. Versuchen Sie es an einem anderen Fahrzeug. Wenn das Problem weiterhin besteht, lassen Sie den OBD-Anschluss Ihres Fahrzeugs überprüfen.

Kann ich das Gerät an jedem Auto verwenden?

Das Gerät ist mit den meisten Fahrzeugen kompatibel, die über einen 16-poligen OBD-Anschluss verfügen. Lesen Sie die Anleitung, um die genaue Position des Anschlusses zu überprüfen.

Wie entsorge ich das Gerät am Ende seiner Lebensdauer?

Entsorgen Sie das Gerät nicht im Hausmüll. Geben Sie es gemäß der WEEE-Richtlinie an einer Sammelstelle für Elektroschrott ab.

BEDIENUNGSANLEITUNG 10559 Cartrend

D Bedienungsanleitung

3

Einleitung 4
Lieferumfang 4
Bestimmungsgemäß Verwendung 5
Technische Daten 5
Sicherheit 6
Anschluss 7
Bedienung 8
Fehlersuche 9
Reinigung, Pflege und Wartung 10

EINLEITUNG

Erklärung der Symbole und Signalworte, die in dieser Bedienungsanleitung und/oder am Gerät verwendet werden:

Symbol Erklärung

Beachten Sie diese Bedienungsanleitung bei der Verwendung des Geräts.

Lebens- und Unfallgefahr für Kinder!

Beachten Sie Warn- und Sicherheitshinweise!

Warning! Gefährliche elektrische Spannung! Lebensgefahr!

Entsorgen Sie Verpackung und Gerät umweltgerecht!

Das Gerät ist konform gemäß der EU-Richtlinien

Symbol/Signalwort Mogliche Folgen bei Nichtbeachtung

Gefahr!

Unmittelbar drohende Lebensgefahr oder schwerste Verletzungen.

Warnung!

Schwere Verletzungen, möglicherweise Lebensgefahr.

Vorsicht!

Leichte bis mittelschwere Verletzungen.

Achtung! Gefahr von Sachschäden.

Hinweis:

Für das Diagnosegerät Mini OnBoardDiagnostics wird in dieser Bedienungsanleitung auch der Begriff Gerät verwendet.

LIEFERUMFANG

Kontrollieren Sie unmittelbar nach dem Auspacken den Lieferumfang. Prufen Sie das Gerä sowie alle Teile auf Beschädigungen. Nehmen Sie ein defektes Gerät oder Teile nicht in Betrieb.

• Mini OnBoardDiagnostics
  Bedienungsanleitung

Geben Sie alle Unterlagen auch an andere Benutzer weiter!

BESTIMMUNGSGEMÄSSE VERWENDUNG

Das Diagnosegerät Mini OnBoardDiagnostics wurde zur Überwachung von Abgaskontrollsystemen und Motorbestandteilen entwickelt. Dazu werden Tests bestimmter Fahrzeugsbestandteile und Fahrzeugzustände durchgeführt. Die Fehlercodes konnen über den Diagnoseanschluss im Fahrzeug mit dem Diagnosegerät ausgegeben werden. Damit kann das Problem definiert und ggf. behoben werden.

Dieses Gerät ist nicht damit bestimmt, durch Kinder und Personen mit eingeschrankten geistigen/körperlichen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden. Kinder sollen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät speilen.

Das Gerät ist nicht für den gewerblichen Einsatz bestimmt.

Jede andere Verwendung oder Veränderung des Gerätes gilt als nicht bestimmungsgemäß und birgt erhebliche Gefahren. Für Schäden, die aus bestimmungswidriger Verwendung entstanden sind, übernimmt der Hersteller keine Haftung.

Der Hersteller ist nicht verantwortlich für Schäden verursacht durch:

• Unsachgemäß Anschluss und/oder Betrieb.
• AuBere Krafteinwirkung, Beschädigungen des Geräts und/oder Beschädigungen von Teilen des Geräts durch mechanische Einwirkungen oder Überlastung.
  Jede Art von Veränderungen des Gerats.
• Verwendung des Geräts zu Zwecken, die nicht in dieser Bedienungsanleitung beschrieben wurden.
• Folgeschäden durch nicht bestimmungsgemäße und/oder unsachgemäße Verwendung.
  Feuchtigkeit und/oder unzureichende Beluftung.
• Unberechtigtes Öffnen des Geräts.

Das führt zum Wegfall der Gewährleistung.

TECHNISCHE DATEN

Modell Mini OnBoardDiagnostics
Artikelnummer 10559
Betriebs- und Arbeitsstemperatur 0°C	- 50 °C
Relative Luftfeuchtigkeit 10% - 95%
Stromversorgung	8 V - 16 V DC bereitgestellt über die OBD-Schnittstelle des Kfz (DLC)
Protokolle CAN, VPW, PWM, ISO9141, KWP2000
Abmessungen 490 x 230 x 260 mm

SICHERHEIT

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Geben Sie alle Unterlagen auch an andere Benutzer oder nachfolgende Besitzer des Gerätes weiter!

Lebens- und Unfallgefahr für Kinder!

Lebens- und Unfallgefahr fur Kleinkinder und Kinder. Lassen Sie Kinder niemals unbeaufsichtigt mit dem Verpackungsmaterial allein. Es besteht Erstickungsgefahr.
- Halten Sie das Produkt aus der Reichweite von Kindern fern. Kinder können die Gefahren, die durch das Produkt entstehen, nicht erkennen!
- Lassen Sie Kinder nicht mit dem Gerät und dem Zubehör spielen. Einzelne Teile konnten verschlucht werden und zum Erstickungstod führen.

Warning!

• Lebensgefahr! Arbeitsen Sie nicht an Zündspule, Zündkabel oder Zündkerzen. Diese Teile sind stromführung und können einen elektrischen Schlag verursachen.
• Der unsachgemäß Umgang mit dem Diagnosegerät kann zu schweren Verletzungen und Beschädigungen führen.
  Das Diagnosegerat darf nicht modifiziert (verändert) werden.
• Stellen Sie sichere, dass die Spannung mit der angegebenen Eingangsspannung (8 V - 16 V) übereinstimmt, um Geräteschäden zu vermeiden.
• Setzen Sie das Gerät nicht Regen oder nassen Bedingungen aus. Vermeiden Sie es, Wasser oder andere Flüssigkeiten darüber zu verschüten oder zu tropfen. Dringt Wasser in elektrische Geräte ein, erhöht sich das Risiko eines Stromschlags.
• Beachten Sie vor der Verwendung des Geräts die Bedienungsanleitung und alle Sicherheitsanweisungen der zu überwachenden Batterie und des Fahrzeugs.
• Führer Sie Fahrzeugtests immer in einer sicheren Umgebung aus.
• Sichern Sie das Fahrzeug immer gegen Wegrollen (Handbremse anziehen, Gang einlagen, Unterlegkeile an die Räder setzen).
• Betreiben Sie das Fahrzeug in einer gut belufteten Arbeitsumgebung. Auspuffabgase sind giftig und können zum Erstickungstod führen.
• Beim Anschluss des Diagnosegeräts stets darauf auf achten, dass die Sicherheit und Funktionsfähigkeit anderer Systeme und Geräte im Fahrzeug nicht beeinträchtigt wird!itte beachten Sie hierbei die Hinweise im Handbuch des Fahrzeugherstellers.
  Tragen Sie eine Schutzbrille.
• Stellen Sie safer, dass die Zündung und alle Verbraucher im Fahrzeug ausgeschelt sind, bevor Sie das Diagnosegerät anschließen oder trennen!
• Halten Sie Kleidung, Haare, Hände, Werkzeug, Testausrüstung etc. fern von allen beweglichen oder bereits Motorteilen.

• Bei unsachgemäßem Anschluss des Geräts konnten elektronische Bauteile des Fahrzeugs beschädigt werden. Dies können einen Unfall oder Brand zur Folge haben. Achtung! Gefahr von Sach- und Personenschäden!

• Halten Sie einen Feuerloscher bereit, der für Benzin/Chemische/Elektrische Feuer geeignet ist.

• Lassen Sie das Fahrzeug niemals unbeaufsichtigt während der Benutzung des Diagnosegerats.
• Reparaturen ausschlieBlich von qualifiziertem Fachpersonal durchfuhren lassen.
• Das Verwenden eines mobilen Gerätes kann beim Führren eines Fahrzeugs vom Verkehrsgeschehen ablenken. Konzentrieren Sie sich auf das Fahren des Fahrzeugs und die Verkehrssituation.

ANSCHLUSS

Diagnosegerat anschlieBen

Warning!

Sollten Sie sich mit elektrischen Installationen und den Anschlüssen nicht auskennen oder bei einem dieser Schritte nicht sicher sein, Fragen Sie Fachleute bezüglich der Installation um Rat! Es besteht die Gefahr von Sach- und Personenschäden!

Das Diagnosegerät wird über einen DLC (Data Link Connector; standardisierter 16-Pin-Anschluss) mit dem Fahrzeug verbunden.

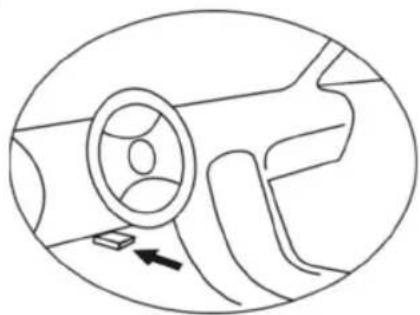

Position des Diagnoseanschusses:

Der DLC befindet sich normalerweise auf der Fahrerseite, ca. 30 cm von der Mitte des Armaturenbretts entfernt.

Bei einigen asiatischen und europäischen Fahrzeugen befindet sich der DLC hinter dem Aschenbecher, welcher entfernt werden muss. Die genaue Position des Anschlusses finden Sie in der Bedienungsanleitung Ihres Fahrzeugs.

1. Schalten Sie die Zündung aus.
2. Finden Sie die Position des 16-poligen Diagnoseanschluss (DLC).
3. Verbinden Sie das Diagnosegeräts mit dem Diagnoseanschluss des Fahrzeugs.
4. Schalten Sie die Zündung ein. Der Motor kann laufen oder ausgeschelt sein.

Diagnosegerat trennen

Trennen Sie das Diagnosegerät von dem Diagnoseanschluss des Fahrzeugs, wenn Sie es nicht verwenden, damit die Batterie nicht entleert wird.

1. Schalten Sie die Zündung aus.
2. Trennen Sie das Diagnosegerät von dem Diagnoseanschluss des Fahrzeugs.

BEDIENUNG

Warning!

Bedieren Sie das Diagnosegerät nicht während der Fahrt, dies lenkt Sie vom Verkehrsgeschehen ab. Konzentrieren Sie sich auf das Fahren des Fahrzeugs und die Verkehrssituation.

App installieren

Das Diagnosegerät kann mit gängigen Diagnose-Apps verwendet werden. Beachten Sie die Datenschutzhinweise des jeweiligen App-Herstellers.

1. Scannen Sie den QR-Code. Sie werden automatisch zu einer Übersicht gängiger Apps weltgeleitet.

Google Play App Store

1. Laden Sie die gewünschte App im Google Play/App Store herunter.
2. Installieren Sie die App auf Ihr Smartphone.

Smartphone mit Diagnosegerät verbinden

1. SchlieBen Sie das Diagnosegerat an (siehe Kapitel „Anschluss").
2. Aktivieren Sie ggf. die WLAN-Funktion auf Ihrhem Smartphone.
3. Suchen Sie in den verfügbaren Netzwerken nach „WiFi_OBDII".
4. Verbinden Sie Ihr Smartphone mit dem Netzwerk.

Das Netzwerk ist nur verfügbar wenn das Diagnosegerät mit dem Diagnoseanschluss des Fahrzeugs verbunden ist. Das Netzwerk dient nur zur Verbindung mit dem Diagnosegerät und hat keine Internetverbindung.

Bei der ersten Verbindung mit dem Diagnosegerät kann das Auslesen der Fehlercodes 1 - 2 Minuten nauern. Warten Sie, bis der Vorgang abgeschlossen ist.

App verwenden

1. Tippen Sie auf das App-Symbol und führen Sie die App aus.
2. Folgen Sie den Anweisungen der App.

FEHLERSUCHE

Dieser Teil beschreibt Probleme, die während der Verwendung des Diagnosegeräts auften konnen.

Problem Abhilfe
Keine Verbindung zum Diagnosegerät	Schließen Sie das Diagnosegerät an (siehe Kapitel „An-schluss“). Schalten Sie die Zündung ein.Besteht das Problem weiterhin, testen Sie das Diagnosegerät mit einem anderen Fahrzeug. Lassen Sie den Diagnose-an-schluss (DLC) Ihr Fres Fahrzeugs überprüfen.
Verbindung zum Netzwerk wird unterbrochen	Das Netzwerk dient nur zur Verbindung mit dem Diagnose-gerät und hat keine Internetverbindung. Einige Smartphones wechseln automatisch zu Netzwerken mit Internetverbindung.Die Verbindung mit dem Diagnosegerät wird unterbrochen.Deaktivieren Sie andere Netzwerke auf ihrem Smartphone.Verwenden Sie das Diagnosegerät an Orten ohne Netzwerke.
Fehler können nicht ge-löscht werden	Schalten Sie die Zündung ein. Wiederholen Sie den Vorgang.

REINIGUNG, PFLEGE UND WARTUNG

Das Gerät ist wartungsfrei.

Reinigen Sie das Gerät mit einem weichen Tuch.
Lagern Sie das Gerät an einem sauberen und trockenen Ort.
- Verwenden Sie keine Flüssigkeiten oder scharfen Reinigungsmittel, Denn dies kann zu Verfärbungen und Beschädigungen der Geräteoberfläche führen, und das Gerät könnte beschädigt werden! Das Eindringen von Flüssigkeiten in das Geräteinnere muss verhindert werden! Tauchen Sie das Gerät nicht in Flüssigkeiten! Nehmen Sie das Gerät ausschließlich in trockenem Zustand in Betrieb.

Service

Sollten Sieriotz Studiums dieser Bedienungsanleitung noch Fragen zur Inbetriebnahme oder Bedienung haben, oder sollte wider Erwarten ein Problem auftreten, setzen Sie sichitte mit Ihrem Fachhändler in Verbindung.

Entsorgung

Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingsstellen entsorgen können.

Werfen Sie Elektrogeräte nicht in den Hausmüll!

Gemäß Europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und

Umsetzung in nationales Recht mussen verbrauchte Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführrt werden. Über Entsorgungsmöglichkeiten für Elektronik-Altgeräte informieren Sie sich bei ihrer Gemeinde- oder Stadtverwaltung.

Abbildungen können gingefugig vom Produkt abweichen. Änderungen, die dem technischen Fortschritt dienen, vorbehalten. Dekoration nicht enthalten.
