Classic 600 - Pompa dell'acqua EHEIM - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Filtro esterno per acquario
Marca	Eheim
Modello	Classic 600
Portata della pompa	600 L/h
Altezza di mandata massima	1,8 m
Tensione di alimentazione	230 V / 50 Hz
Potenza assorbita	7 W
Dimensioni (L x l x H)	24 x 18 x 38 cm
Peso	3,5 kg
Volume del filtro	3,5 L
Materiali di filtrazione forniti	6 x spugna blu, 1 x ovatta bianca, 1 x cuscino carbone
Funzioni di filtrazione	Meccanica, biologica, chimica (carbone attivo)
Utilizzo previsto	Acquariofilia, uso interno solo
Sicurezza	Scollegare prima della manutenzione; non utilizzare se il cavo è danneggiato; tenere lontano dalla portata dei bambini
Manutenzione	Pulire le spugne con acqua corrente; non utilizzare la lavastoviglie; verificare le guarnizioni
Pezzi di ricambio raccomandati	Spugna blu (rif. 2616151), ovatta (rif. 2616155), carbone (rif. 2628150), spazzola per pulizia (rif. 4009550)
Grado di protezione	IPX8 (immersione parziale)
Garanzia	2 anni (secondo la legislazione)
Produttore	EHEIM GmbH & Co. KG, Germania

Domande frequenti - Classic 600 EHEIM

Qual è la portata del filtro Eheim Classic 600?

La portata massima è di 600 L/h, adatta per acquari fino a circa 250 L.

Come installare il filtro sotto l'acquario?

Posizionare il filtro sotto l'acquario o più in basso del livello dell'acqua. Montare il tubo di aspirazione e la griglia, fissarli con le ventose. Collegare il tubo di aspirazione all'attacco inferiore e il tubo di mandata alla testa della pompa. Serrare i dadi di sicurezza.

È necessario sciacquare le spugne filtranti prima dell'uso?

Sì, sciacquare tutte le spugne filtranti con acqua corrente prima di posizionarle nel contenitore. Non lavarle in lavastoviglie.

Devo rimuovere il carbone attivo dopo un certo tempo?

Sì, il cuscino di carbone deve essere rimosso dopo circa 2 settimane perché adsorbe le sostanze chimiche iniziali. Smaltirlo e sostituirlo con ovatta se necessario.

Come avviare la pompa per la prima volta?

È possibile avviare il filtro in tre modi: 1) con una peretta di avviamento (rif. 4003540), 2) con l'accessorio universale di installazione (vedi schema H1), 3) o aspirando dal tubo di mandata. Assicurarsi che il filtro sia pieno d'acqua prima di collegare.

Perché sento un rumore d'aria all'avvio?

È normale. L'aria residua nel contenitore fuoriesce gradualmente. Una volta espulsa l'aria, il rumore scompare. Non ostruire l'estremità della canna di scarico finché tutta l'aria non è stata evacuata.

Come mantenere la pompa?

Scollegare l'apparecchio, sbloccare il fermo della testa della pompa, rimuovere i pezzi della pompa. Pulirli con la spazzola per corpo pompa (rif. 4009550). Assicurarsi che l'asse e le pale della girante ruotino liberamente.

Posso usare il filtro con un acquario d'acqua di mare?

Sì, l'Eheim Classic 600 è adatto per acqua dolce e acqua di mare, a condizione di rispettare le istruzioni di manutenzione e sicurezza.

Il cavo di alimentazione è danneggiato, cosa fare?

Il cavo non può essere sostituito. Se il cavo è tagliato o danneggiato, l'uso dell'apparecchio è vietato. Contattare un rivenditore specializzato o il servizio post-vendita EHEIM.

Come pulire il filtro senza perdere i batteri?

Si consiglia di non pulire tutte le spugne lo stesso giorno. Alternare le pulizie per preservare i batteri nitrificanti essenziali per l'equilibrio biologico.

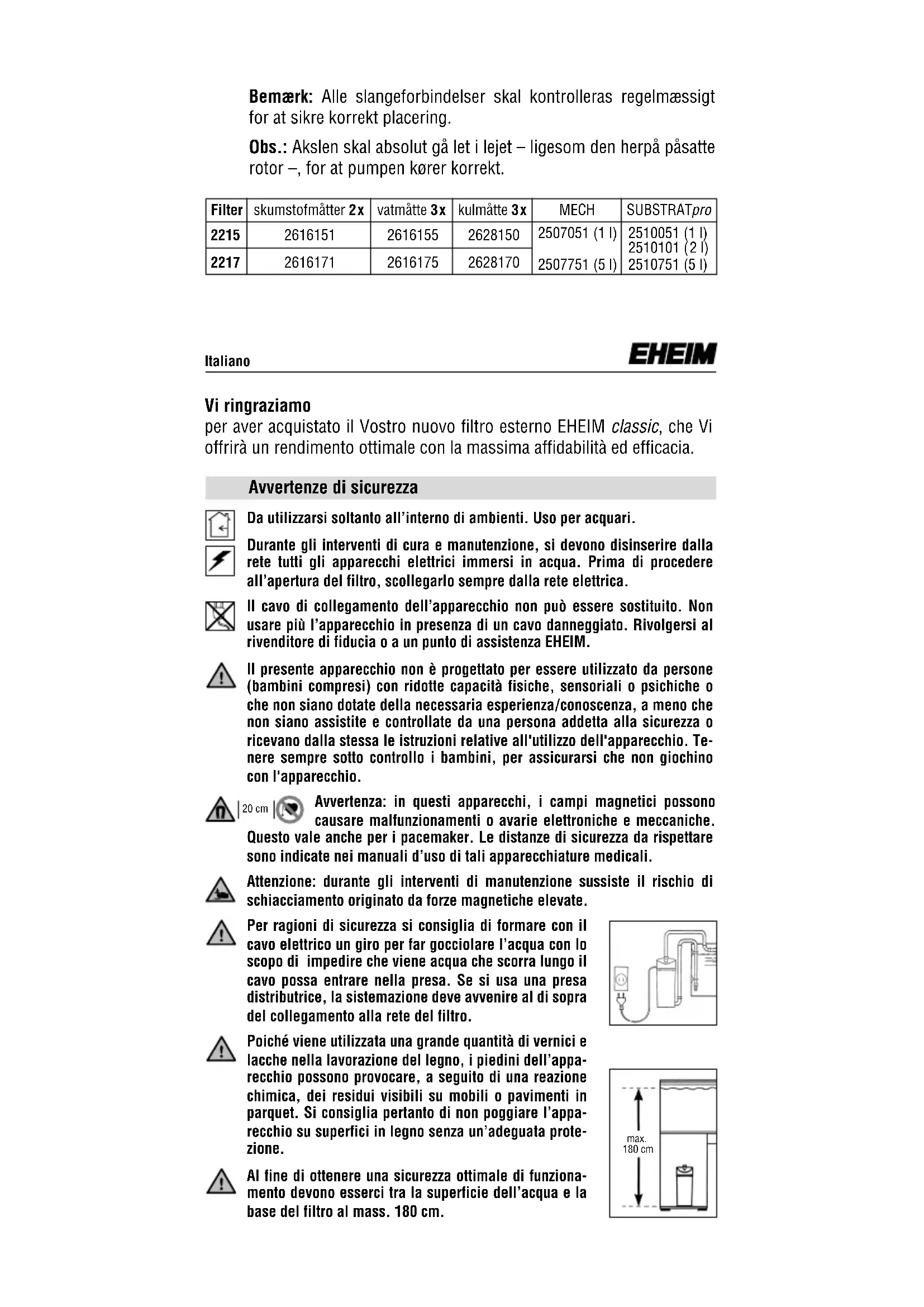

MANUALE UTENTE Classic 600 EHEIM

per aver acquistato il Vostro nuovo filtering esterno EHEIM classic, che Vi offrirà un rendimento ottimale con la massima affidabilità ed efficacia.

Avverenze di sicurezza

Dautilizzarsi soltanto all'interno di ambienti. Uso per acquari.

Durante gli interventi di cura e manutenzione, si devono disinserire alla rete tutti gli appearecchi elettrici immersi in acqua. Prima di procedere all'apertura del filtrlo, scollegarlo sempre alla rete elettrica.

Il cavo di collegamento dell'apparecchio non può essere sostituito. Non usare più l'apparecchio in presenza di un cavo danneggiato. Rivolgersi al rivenditore di fiducia o a un punto di assistenza EHEIM.

Il presente apparecchio non è progettato per essere utilizzato da persona (bambini compresi) con ridotte capacità fisiche, sensoriali o psichiche o che non siano dotate della necessaria esperienza/conoscenza, a meno che non siano assistite e controllate da una persona addetta alla sicurezza o ricevano dalla stessa le istruzioni relative all'utilizzo dell'apparecchio. Tenere sempre molto controllo i bambini, per assicurarsi che non giochino con l'apparecchio.

20cm

Avvertenza: in questi apparetti, i campi magnetici sono incausare malfunzionamenti o avarie elettroniche e meccaniche. Deanche per i pacemaker. Le distance di sicurezza da rispetto arene nei manuali d'uso di tali apparettiature medicali.

Attenzione: durante gli interventi di manutenzione sussiste il rischio di schiaccimento originato da forze magnetiche elevate.

Per ragioni di sicurezza si consiglia di formare con il cavo elettrico un giro per far gocciolare l'acqua con lo scopo di impedire che viene acqua che scorrà lungo il cavo possa entrare nella presa. Se si usa una presa distributrice, la sistematicione deve avvenire al di sopra del collegamento alla rete del filtrio.

Poiché viene utilizzata una grande quantità di vernici e lacche nella lavorazione del legno, i piedini dell'apparecchio possono provocare, a seguito di una reazione chimica, dei residui visibili su mobili o pavimenti in parquet. Si consiglia pertanto di non poggiare l'apparecchio su superfici in legno alla un'adeguata protezione.

Al fine di ottenere una sicurezza ottimale di funzionamento devono esserci tra la superficie dell'acqua e la base del filtro al mass. 180 cm.

Attenzione: Far funzionare ilhetto esclusivamente in posizione verticale!
Rispettare le misure di sicurezza per l'utilizzo di componenti a rischio di scariche elettrostatiche.
Non lavare il disposativo - o componenti dello stesso - in lavastoviglie. Non resiste al lavaggio in lavastoviglie.
Non smaltire il prodotto asseme ai comuni rifiuti domestici. Consegnare il prodotto alla discarica locale autorizzata.

Il prodotto è omologato secondo le vigenti disposizioni e direttive nazionali ed à conforme alle norme EU.

Filtro esterno 2215 / 2217

Funzionamento

A ① Testata della pompa ② Contenitore ③ Raccordo tubo di mandata ④ Raccordo tubo d'aspirazione ⑤ Griglie ⑥ Tubo d'aspirazione ⑦ Gabbietta ⑧ Ventose a clips ⑨ Arco d'uscita ⑩ Diffusore a spruzzo.

Sistemare la griglia inferiore con perno distanziatore rivolto verso il basso.

B Versione con cuscinetti filtranti: Sciacquare tutti i cuscinetti sotto acqua corrente ed inserirli nel contentatore come da disegno: 6x cuscinetti blu per la filtrazione grossolana, ⑤ 1xCuscinetto bianco per la filtrazione fine e ⑥ 1xCuscinotto nero per la filtrazione con carbone, quale ultimo strato superiore.

Il cuscinetto con carbone ha la capacité di adsorbire nelle sostanze nocive che, in filtri di nuova installment, posso sono trovarsi disciolte nell'acqua. Dopo circa due settimane di attività, il cuscinetto di carbone dovrebbero essere rimossi.

B1 Versione con materiale filtrante: Riempire il contentatore seguen-do questa sequenza: ⑧ EHEIM MECH, ⑥ 1x cuscinetto blu, quale materiale filtrante grossolano, ⑨ EHEIM SUBSTRATpro o SUB-STRAT, ④ 1x cuscinetto bianco, quale materiale filtrante fine, ⑥ 1x cuscinetto di carbone, quale ultimo strato superiore.

Dopo circa due settimane di attività, il cuscinetto di carbone dovrebbero essere rimossi.

Installazione

C Inserire la testata della pompa e controllare che la guarnizione si a perfettamente in sede. Chiudere i morsetti.
D Collocare il filtro sotto l'acquario o almeno sotto il livello della superficie dell'acqua.

E/F Montare il diffusore a spruzzo in base al disegno ① o ② . Collegare il tubo di aspirazione e la gabbietta (fig. A) e fissarli ad una delle pareti della vasca con 2 ventose. Attaccare ora i tubi flessibili al filtrto: il tubo di aspirazione al bocchettone di entrata inferiore e il tubo di mandata alla testata della pompa.

G Bloccare i tubi mediante la boccola filettata.

Messa in esercizio

H Ci sono 3 modi per innescare il filtrio. 1) con la peretta aspirante (n. ord. EHEIM 4003540), 2) con il SET 1 installatione (fig. H1), oppure aspirando dal tubo di mandata. Infine, collegare il tubo flessibile a pressione con arco d'uscita al tubo spruzzatore e azionare il filtrro mediente la spina di rete.

Quando il filtrò è pieno d'acqua si può collegare la pompa; per alcuni secondi, nelle fuoriescono le bollicine d'aria si potrebbe rilevare un leggero rumore della pompa (cità è del tutto normale). Inserire il terminale nella parte finale del diffusore a spruzzo solo dopo che sono fuoriuscite tutte le bollicine.

Importante: quando i materiali filtranti necessitano di manutenzione e occorre rimuovere il filtro dall'acquario, si consiglia di tenereiconto dei seguenti punti:

1) prima di ricollegare ilhetto all'acquario accertarsi che non contenga acqua
2) il tubo di mandata collegato al diffusore a spruzzo deve essere privo di acqua e l'eventuale rubinetto aperto
3) dopo aver eseguito i collegamenti, après il rubinetto del tubo d'aspirazione (che ospita l'innesco automatico). A quello punto l'acqua entra nel filtrro espellendo tutte l'aria dal diffusore a spruzzo, eliminina blocchi causati dall'aria ed assicura un perfetto innesco.

Manutenzione

I Disinserire la spina. Aprire il coperchio della testata della pompa e togliere gli elementi della pompa come da disegno. Servendosi di un cacciavite, estrarre l'inserto del canale di raffreddamento (fig. I). Pulire tutti gli elementi servendosi dello scopolo n. ord. 4009550 e reinserirli successivement dello stesso ordine.

Suggerimento: controllare periodicamente il corretto fissaggio dei tubi flessibili.

Avverenza: per un ineccepibile avvamento della pompa, le assi nella boccola e le alette devono assolutamente ruotare liberamente.

Filtro	Cuscinetti: blu 2x	bianco fine 3x	carbone 3x	MECH	SUBSTRATpro
2215	2616151	2616155	2628150	2507051 (1 l)	2510051 (1 l)
				2507751 (5 l)	2510101 (2 l)
2217	2616171	2616175	2628170		2510751 (5 l)
