TVCC34011 - Telecamera di sorveglianza ABUS - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Telecamera di sorveglianza analogica
Marca	ABUS
Modello	TVCC34011
Alimentazione	12 V CC tramite alimentatore (5,5 x 2,1 mm, spinotto cavo)
Formato video	TVI (preimpostato), commutabile su CVBS, CVI, AHD
Risoluzione massima	2 MP
Connettore video	BNC
Connettore alimentazione	Spinotto cavo 5,5 x 2,1 mm
Lunghezza del cavo fornito	30 m (cavo combinato)
Angolo di brandeggio	0 - 360°
Angolo di inclinazione	0 - 75°
Angolo di rotazione	0 - 360°
Funzioni principali	Menu OSD, SMART IR, WDR, BLC, HLC, rilevamento movimento, mascheramento zone
Modalità giorno/notte	Automatica, colore forzato, bianco e nero forzato
Commutazione formato analogico	Tramite interruttore fisico (tenere premuto 5 secondi): CVBS → TVI → CVI → AHD
Manutenzione e pulizia	Pulire con un panno umido; non utilizzare solventi, alcol o prodotti abrasivi. Scollegare l'apparecchio prima della pulizia.
Istruzioni di sicurezza	Scollegare prima dell'intervento; non aprire l'involucro; utilizzare solo la tensione indicata; installare fuori dalla portata dei bambini.
Riparabilità	I lavori di manutenzione devono essere affidati a un tecnico qualificato. Non aprire l'involucro se non per montaggio, inserimento scheda SD o accesso ai pulsanti.
Contenuto della confezione	Telecamera, alimentatore 12V, dima di foratura, cavo combinato 30 m, materiale di montaggio, istruzioni

Domande frequenti - TVCC34011 ABUS

Come installare la videocamera ABUS TVCC34011?

Applicare la dima di foratura fornita nella posizione desiderata. Praticare i fori e fissare la base della telecamera con le viti e i tasselli forniti. Sollevare la telecamera sulla base e fissarla con la piastra di battuta e la vite. Per l'allineamento, allentare la vite della piastra di battuta e regolare il brandeggio (0-360°), l'inclinazione (0-75°) e la rotazione (0-360°). Riavvitare la vite.

Come cambiare il formato analogico della telecamera?

Alla consegna, il formato TVI è preimpostato. Per cambiare, svitare il coperchio dell'interruttore e tenere premuto il pulsante per 5 secondi. Il formato cambia nell'ordine: CVBS → TVI → CVI → AHD. Ripetere l'operazione per selezionare il formato desiderato.

Come accedere al menu OSD?

Il menu OSD è accessibile solo tramite un registratore o una tastiera di comando compatibile. Utilizzare l'opzione Iris+ o selezionare la preselezione 95 per aprire il menu. Navigare con i tasti freccia PTZ e confermare con Iris+. Il menu è solo in inglese.

Qual è la portata massima del cavo coassiale per la TVCC34011?

La lunghezza del cavo coassiale fino al dispositivo successivo non deve superare 800 metri per una risoluzione di 2 MP, o 300 metri per 5 MP. Evitare di posare il cavo vicino a cavi elettrici o materiali conduttori per evitare interferenze.

Come regolare la modalità giorno/notte?

Nel menu OSD, andare su DAY NIGHT. È possibile scegliere AUTO (automatico), COLOR (sempre a colori) o BW (sempre in bianco e nero). Regolare anche le soglie D->N THRESHOLD e N->D THRESHOLD per regolare la sensibilità del cambiamento.

Cosa fare in caso di malfunzionamento?

Se si nota fumo, rumori o odori insoliti, spegnere immediatamente l'apparecchio e scollegare la spina di alimentazione. L'apparecchio non deve essere più utilizzato finché un tecnico non lo ha controllato. Per qualsiasi altra domanda, contattare il servizio clienti ABUS ([e-mail], [phone]).

Come pulire la videocamera TVCC34011?

Scollegare prima l'apparecchio. Pulire l'involucro con un panno umido senza solventi, alcol, diluenti, polvere abrasiva o prodotti chimici aggressivi. Strofinate delicatamente fino a completa asciugatura. Non utilizzare mai liquidi a contatto con i componenti interni.

Quali formati analogici sono supportati?

La telecamera supporta quattro formati analogici: CVBS (standard), TVI, CVI e AHD. Il formato predefinito è TVI. È possibile cambiare tramite l'interruttore fisico (tenere premuto 5 secondi).

Come ripristinare la telecamera alle impostazioni di fabbrica?

Nel menu OSD, selezionare FACTORY DEFAULT per ripristinare le impostazioni di fabbrica della telecamera. Notare che questa opzione si trova nel menu principale, dopo essere usciti dai sottomenu. Confermare con Iris+.

Dove trovare il servizio clienti ABUS?

È possibile contattare ABUS Security-Center via email a [e-mail], telefonicamente al [phone] (lun-gio 8:00-17:00, ven 8:00-14:00) o per posta a ABUS Support, Linker Kreuthweg 5, 86444 Affing, Germania.

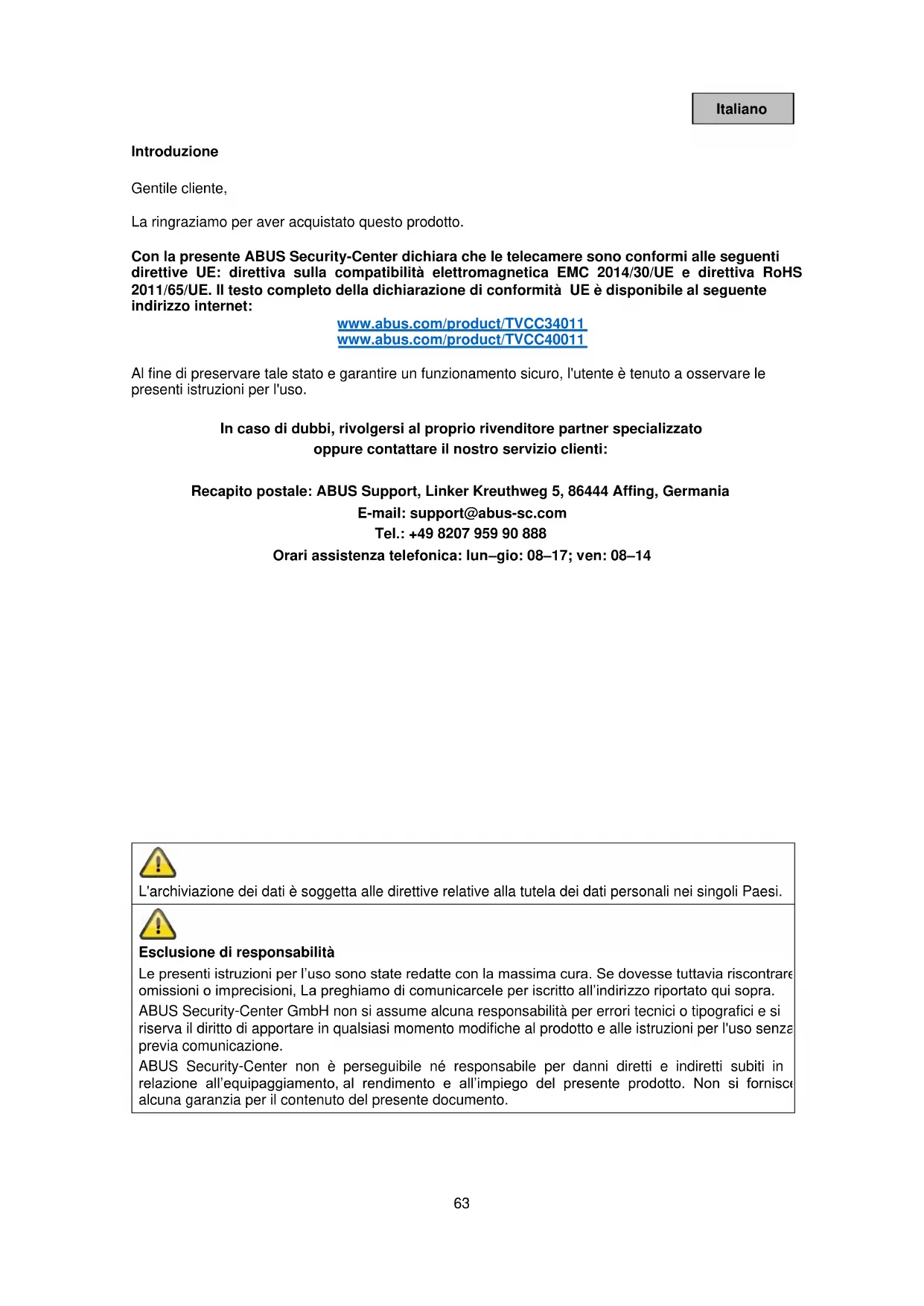

MANUALE UTENTE TVCC34011 ABUS

La ringraziamo per aver acquistato questo prodotto.

Con la presente ABUS Security-Center dichiara che le telecamere sono conformi alle seguenti direttive UE: direttiva sulla compatibilità elettromagnetica EMC 2014/30/UE e direttiva RoHS 2011/65/UE. Il testo completo della dichiarazione di conformità UE è disponibile al seguente indirizzo internet:

Al fine di preservare tale stato e garantire un funzionamento sicuro, l'utente è tenuto a osservare le presenti istruzioni per l'uso.

In caso di dubbi, rivolgersi al proprio rivenditore partner specializzato oppure contattare il nostro servizio clienti:

Recapito postale: ABUS Support, Linker Kreuthweg 5, 86444 Affing, Germania

E-mail: [e-mail]

Tel.: [phone]

Orari assistenza telefonica: lun-gio: 08-17; ven: 08-14

L'archiviazione dei dati è soggetta alle direttive relative alla tutela dei dati personali nei singoli Paesi.

Esclusione di responsabilità

Le presenti istruzioni per l'uso sono state redatte con la massima cura. Se dovesse tuttavia riscontrare omissioni o imprecisioni, La preghiamo di comunicarcele per iscritto all'indirizzo riportato qui sopra.

ABUS Security-Center GmbH non si assume alcuna responsabilità per errori tecnici o tipografici e si riserva il diritto di apportare in qualsiasi momento modifiche al prodotto e alle istruzioni per l'uso senza previa comunicazione.

ABUS Security-Center non è perseguibile né responsabile per danni diretti e indiretti subiti in relazione all'equipaggiamento, al rendimento e all'impiego del presente prodotto. Non si fornisce alcuna garanzia per il contenuto del presente documento.

Spiegazione dei simboli

	Il simbolo con un fulmine all'interno del triangolo viene utilizzato se sussistono pericoli per la salute, ad es. in seguito a scosse elettriche.
	Il punto esclamativo all'interno di un triangolo rimanda ad avvertenze importanti contenute nelle presenti istruzioni per l'uso che è necessario osservare.
	Questo simbolo indica consigli particolari e avvertenze sull'uso del dispositivo.

Elenchi

11. ...12. ...	Elenchi con sequenza stabilita nel testo o avvertenza.
... ...	Elenchi senza sequenza stabilita nel testo o avvertenza.

Conformità d'uso

Utilizzare questo apparecchio esclusivamente per lo scopo per il quale è stato progettato e realizzato. Qualsiasi altro impiego è considerato non conforme!

Avvertenze importanti sulla sicurezza

Informazioni generali

Prima di utilizzare l'apparecchio per la prima volta, leggere attentamente le seguenti istruzioni e rispettare tutte le avvertenze, anche se si ha già familiarità con l'uso di apparecchi elettronici.

	In caso di danni derivanti dal mancato rispetto delle presenti istruzioni per l’uso, il diritto alla garanzia decade. È esclusa la responsabilità per danni indiretti.
	È esclusa la responsabilità per danni a cose o a persone dovuti a un uso improprio o alla mancata osservanza delle avvertenze sulla sicurezza. In tali casi il diritto alla garanzia decade.

Conservare accuratamente il presente manuale per consultazioni future.

Se l'apparecchio viene venduto o ceduto a terzi, consegnare anche le presenti istruzioni per l'uso. Le seguenti avvertenze sulla sicurezza e sui pericoli non servono solamente per proteggere la Sua salute ma anche per proteggere il dispositivo. La invitiamo a leggere attentamente i seguenti punti:

Alimentazione elettrica

• Collegare l'apparecchio esclusivamente a sorgenti di alimentazione che forniscono la tensione di rete indicata sulla targhetta. Se non si conosce con sicurezza il tipo di alimentazione elettrica a disposizione, rivolgersi all'azienda elettrica locale.
• Scollegare l'apparecchio dalla rete di alimentazione elettrica prima di eseguire interventi di manutenzione o installazione.
• L'apparecchio è completamente scollegato dall'alimentazione elettrica quando il suo l'alimentatore viene rimosso.
• Per scollegare completamente l'apparecchio dalla rete elettrica, estrarre la spina di alimentazione dalla presa di corrente.
• Per evitare il pericolo di incendio, estrarre la spina di alimentazione dalla presa di corrente se si prevede di non utilizzare l'apparecchio per un lungo periodo di tempo.

Sovraccarico/sovratensione

• In caso di tempesta o temporale con pericolo di fulmini, scollegare l'apparecchio dalla rete elettrica oppure collegarlo a un gruppo di continuità.
• Evitare di sovraccaricare prese di corrente, cavi di prolunga e adattatori, in quanto potrebbero verificarsi incendi o scosse elettriche.

Cavi

• Estrarre sempre tutti i cavi afferrando la spina e non il cavo.
• Non toccare mai il cavo di alimentazione con le mani bagnate poiché potrebbe verificarsi un cortocircuito o una scarica elettrica.
  Non posizionare mai l'apparecchio, mobili o altri oggetti pesanti sui cavi e prestare attenzione a non piegarli, soprattutto in corrispondenza della spina e delle prese di collegamento.
• Non annodare mai un cavo e non collegarlo mai ad altri cavi.
• Posare tutti i cavi in modo tale che nessuno possa calpestarli o inciamparvi.
• Un cavo di alimentazione danneggiato può causare un incendio o una scarica elettrica. Eseguire controlli regolari sul cavo di alimentazione.
• Non modificare né manipolare il cavo di rete e la spina di alimentazione.
  Non utilizzare adattatori o cavi di prolunga che non siano conformi alle norme di sicurezza in vigore e non intervenire sui cavi di alimentazione.

Bambini

Gli apparecchi elettrici non devono essere lasciati alla portata dei bambini! Non lasciare mai che i bambini utilizzino da soli gli apparecchi elettrici. I bambini non sono sempre in grado di riconoscere i possibili pericoli. Piccole parti, se ingerite, possono diventare mortali.
- Anche gli imballaggi devono essere tenuti lontano dalla portata dei bambini. Rischio di soffocamento!
Il presente apparecchio non è destinato a essere usato da bambini. In caso d'impiego errato, le parti elastiche possono saltare fuori e ferire i bambini (ad es. agli occhi).

Sorveglianza

• La messa in funzione di impianti per la sorveglianza in determinati Paesi può essere vietata oppure regolamentata per legge.
• Prima della messa in funzione dell'impianto, l'utente deve accertarsi che la sorveglianza si svolga nell'ambito delle rispettive normative di legge.

Luogo di installazione/ambiente di esercizio

Non appoggiare oggetti pesanti sull'apparecchio.

L'apparecchio è concepito solamente per il funzionamento in ambienti con temperature o umidità dell'aria adeguate (ad es. in bagno) o in luoghi esposti a un eccessivo accumulo di polvere. Per informazioni più precise verificare i dati tecnici del singolo apparecchio.

Accertarsi sempre che:

• sia presente una ventilazione adeguata (non posizionare l'apparecchio su scaffali, su tappeti spessi, su un letto o in modo che la fessura di ventilazione venga coperta, e lasciare attorno a tutto l'apparecchio una distanza di almeno 10 cm);
• sull'apparecchio non agiscano fonti di calore dirette (ad es. riscaldamenti);
• gli apparecchi per gli ambienti interni non vengano esposti alla luce solare diretta o ad un'intensa luce artificiale;
• l'apparecchio non si trovi vicino a campi magnetici (ad es. altoparlanti);
• non siano presenti sorgenti di fiamma nuda (ad es. candele accese) sopra e vicino all'apparecchio;
• gli apparecchi per gli ambienti interni non vengano mai a contatto con spruzzi o gocce d'acqua e liquidi aggressivi;
• l'apparecchio non venga attivato vicino all'acqua, in particolare che non venga mai immerso in liquidi (non collocare mai oggetti riempiti con liquidi, ad es. vasi o bevande, sopra o vicino all'apparecchio);
• nell'apparecchio non penetrino corpi estranei;
• l'apparecchio non venga mai esposto a forti sbalzi di temperatura, poiché l'umidità dell'aria potrebbe causare condensa e quindi cortocircuiti;
• l'apparecchio non sia soggetto a scosse e/o vibrazioni eccessive.

Disimballaggio

Maneggiare l'apparecchio con la massima attenzione mentre lo si disimballa.

Gli imballaggi e i rispettivi accessori sono materiali riciclabili e devono quindi essere smaltiti di conseguenza.

Si consiglia quanto segue:

Carta, cartone, cartone ondulato e parti di imballaggi in plastica devono essere raccolti negli appositi contenitori.

Se tali recipienti non fossero ancora disponibili nelle vicinanze della propria abitazione, smaltire questi materiali come rifiuti domestici.

Avvertenza

Se l'imballaggio originale dovesse presentare danni, controllare subito l'apparecchio. Se l'apparecchio risulta danneggiato, rispedirlo con l'imballaggio e informare il servizio consegne.

Messa in funzione

- Prima della messa in funzione iniziale, è necessario assicurarsi che vengano osservate tutte le avvertenze sulla sicurezza e sull'utilizzo.

AvvertenzaIn caso di installazione all'interno di un impianto di videosorveglianza preesistente, accertarsi che tutti gli apparecchi siano separati dal circuito di alimentazione e di bassa tensione.

AvvertenzaInterventi sulla rete elettrica o sugli impianti domestici svolti in maniera non appropriata o non professionale rappresentano un pericolo non solo per se stessi ma anche per gli altri. Cablare gli impianti in modo tale che i circuiti elettrici e di bassa tensione rimangano sempre separati, non siano collegati fra loro in nessun punto e non possano nemmeno essere collegati accidentalmente.

Manutenzione e cura

È necessario eseguire lavori di manutenzione se l'apparecchio è stato danneggiato, ad es. se la spina, il cavo di alimentazione o l'alloggiamento sono danneggiati, se all'interno dell'apparecchio sono penetrati liquidi o corpi estranei, se l'apparecchio è stato esposto a pioggia o umidità e se non funziona perfettamente o è caduto a terra.

Manutenzione

• Qualora vengano rilevati fumo, odori o rumori insoliti provenienti dall'apparecchio, spegnerlo immediatamente ed estrarre la spina dalla presa di corrente. In questi casi, non continuare a utilizzare l'apparecchio senza far prima eseguire un controllo a un tecnico.
• Fare eseguire i lavori di manutenzione esclusivamente a personale tecnico qualificato.
  Non aprire l'alloggiamento dell'apparecchio o degli accessori se non richiesto. Poiché quando l'alloggiamento è aperto sussiste il pericolo di morte in seguito a scarica elettrica, aprire l'alloggiamento solo se il dispositivo è scollegato dalla corrente.
  Per alcuni apparecchi è necessario e consentito aprire l'alloggiamento per svolgere le seguenti azioni:
  • Montaggio dell'apparecchio
• Inserimento di un supporto di memoria (scheda SD o disco rigido)
• Accesso a funzioni importanti (tasto di reset o tasto WPS)

Pulizia

• Pulire l'alloggiamento dell'apparecchio solo con un panno umido.
• Non utilizzare detergenti, alcool, diluenti e simili, né le seguenti sostanze: acqua salata, insetticidi, solventi a base di cloro o acidi (ammoniaca), polvere abrasiva.
• Strofinare delicatamente la superficie con un panno di cotone finché non risulta asciutta.

L'apparecchio viene alimentato con tensione pericolosa. Per eseguire i lavori di manutenzione o pulizia, scollegare l'apparecchio dalla rete elettrica.

Contenuto

1. Dotazione 69
2. Descrizione dell'hardware 70

2.1. HDCC34011 70
2.2. TVCC40011 70

1. Montaggio / installazione....71

3.1. HDCC34011 71
3.2. TVCC40011 72
3.3. Installazione del cavo video....72
3.4. Passa al formato analogico 72

1. Menu OSD....73

1. Dotazione

TVCC34011

■ Videocamera analogica
■ 12V Power Supply
■ Dima di foratura
■ Cavo combinato da 30 m
■ Materiale di montaggio
- Istruzioni

TVCC40011

■ Videocamera analogica
■ 12V Power Supply
■ Dima di foratura
■ Cavo combinato da 30 m
■ Materiale di montaggio
- Istruzioni

2. Descrizione dell'hardware

2.1. HDCC34011

1	Piastra di base della telecamera	2	Piastra di bloccaggio
3	Cappuccio della telecamera	4	Telecamera
5	DeviatorePer cambiare formato analogico (CVBS / TVI / CVI / AHD)	6	Collegamento elettrico(5,5 x 2,1 mm, spina coassiale)
7	Uscita video BNC (CVBS / TVI / CVI / AHD)

2.2. TVCC40011

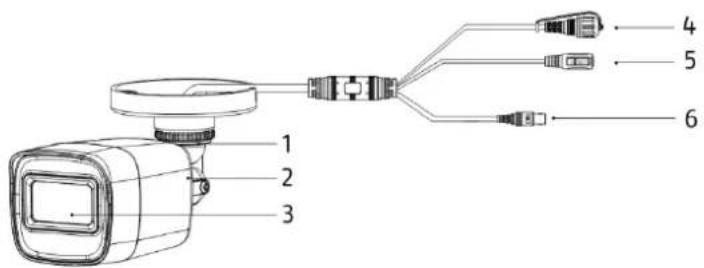

1	Supporto a parete per la telecamera	2	Telecamera
3	Obiettivo	4	DeviatorePer cambiare formato analogico (CVBS / TVI / CVI / AHD)
5	Collegamento elettrico(5,5 x 2,1 mm, spina coassiale)	6	Uscita video BNC (CVBS / TVI / CVI / AHD)

3. Montaggio / installazione

ATTENZIONE!

Durante il montaggio la telecamera deve essere scollegata dalla rete elettrica.

3.1. HDCC34011

Incollare la dima di foratura in dotazione nel punto in cui si desidera installare la telecamera. Svitare le viti della piastra di bloccaggio Utilizzare i tasselli e le viti in dotazione per fissare la piastra di base della telecamera.

Se la posa dei cavi deve essere eseguita lateralmente, non fissare completamente la piastra di base della telecamera per poter riposizionare nuovamente la telecamera.

Riposizionare nuovamente la telecamera con cappuccio sulla piastra di base e fissarla con piastra di bloccaggio e viti.

Orientamento:

Allentare leggermente le viti sulla piastra di fissaggio e orientare la telecamera.

1. Orientamento: 0–360°
2. Inclinazione: 0–75°
3. Rotazione: 0–360°

3.2. TVCC40011

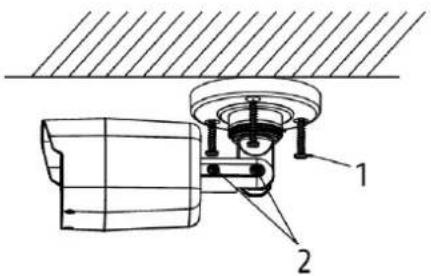

1

Viti per il fissaggio

2

Viti per l'orientamento

Incollare la dima di foratura in dotazione nel punto in cui si desidera installare la telecamera. Trapanare i fori necessari.

Utilizzare i tasselli e le viti in dotazione per fissare la telecamera.

Orientamento:

Svitare l'anello e le viti di fissaggio per orientare la telecamera nella direzione desiderata.

1. Orientamento: 0–360°
2. Anello di fissaggio per orientamento
3. Inclinazione: 0–180°
4. Vite di fissaggio per inclinazione
5. Rotazione: 0–360°
6. Vite di fissaggio per rotazione

3.3. Installazione del cavo video

Per permettere la trasmissione del segnale video della videocamera a un registratore analogico, utilizzare un cavo coassiale con connettore BNC (maschio). La lunghezza del cavo fino all'apparecchio successivo non deve essere superiore a 800 m (2 MPx) o 300 m (5 MPx).

Se i cavi vengono posati in prossimità di linee elettriche o altri materiali conduttori, è possibile che si verifichino disturbi alla trasmissione delle immagini della telecamera. Impostazione consigliata:

utilizzare il filtro schermante TVAC25220 o TVAC25210 per minimizzare i disturbi.

3.4. Passa al formato analogico

Alla fornitura, le telecamere sono impostate sul formato analogico "TVI". Per cambiare il formato, svitare il coperchio del deviatore e tenere premuto il pulsante per 5 secondi. I formati analogici vengono cambiati in una sequenza fissa:

CVBS->TVI->CVI->AHD

4. Menu OSD

Il menu su schermo (OSD, On-Screen-Display) di questa telecamera può essere aperto soltanto con dispositivi con funzioni di comando (registratore, dispositivo di comando). Per aprire il menu OSD utilizzare l'opzione "Iris+" oppure accedere al preset 95. Per la gestione utilizzare i tasti freccia PTZ del dispositivo e l'opzione "Iris+" per aprire e confermare.

Il menu OSD è disponibile solo in inglese. Utilizzare per orientamento la descrizione dei punti qui sotto.

L'opzione "Iris+" può variare a seconda del dispositivo

MAIN MENU (Menu principale)

Guida al menu generale

BACK Torna indietro di un livello nel menu

EXIT Esce dal menu principale senza salvare le modifiche

EXIT & SAVE Esce dal menu principale e salva tutte le modifiche

VIDEO FORMAT Seleziona il formato video

EXPOSURE MODE (modalità esposizione)

EXPOSURE MODE Imposta il modulo esposizione

• GLOBAL Automatico
• BLC Compensazione del controluce
• HLC Compensazione della luminosità
• WDR Wide Dynamic Range

AGC Controllo automatico del guadagno

• OFF Spento
• LOW Basso
• MIDDLE Medio
• HIGH Alto

SLOW Shutter Tempo di esposizione

• OFF Tempo di esposizione standard
• X2 – x16 Tempo di esposizione aumentato

Day Night (Impostazioni giorno/notte)

MODE Impostazione della modalità

• AUTO Automatico
  • COLOR L'immagine è sempre a colori
  • BW L'immagine è sempre in bianco e nero

IR LIGHT Attivare o disattivare la luce IR

SMART IR Impostazione della modalità

• MODE 1 Sicurezza per ambienti interni/esterni
• MODE 2 Per gli interni
• MODE 3 Per gli esterni

LEVEL Seleziona il Livello IR

D->N THRESHOLD Valore di soglia da giorno a notte

• Tanto minore è il valore, tanto più tardi cambierà la modalità Giorno/Notte
• Tanto maggiore è il valore, tanto più tardi cambierà la modalità Giorno/Notte

N->D THRESHOLD Valore soglia da giorno a notte (vedere sopra)

VIDEO SETTING (Impostazioni video)

IMAGE MODE Selezione modalità schermo

• STD Impostazione standard
• HIGH-SAT Saturazione elevata

WHITE BALANCE Apre le impostazioni bilanciamento del bianco

LUMINOSITÀ Imposta la luminosità

CONTRASTO Imposta il contrasto

SHARPNESS Imposta la nitidezza

SATURAZIONE Imposta la saturazione

3DNR Imposta l'eliminazione dinamica dei rumori di fondo

MIRROR Capovolge l'immagine telecamera

• DEFAULT Normale
  • H Orizzontale
  • V Verticale
  • HV Orizzontale e verticale

WB (Impostazioni compensazione del bianco)

MODE Impostazione della modalità

• ATW Automatico
  • MANUALE Impostazione manuale

RGAIN Imposta la saturazione del rosso

BGAIN Imposta la saturazione del blu

PRIVACY/MOTION (Mascheratura delle zone private/rilevamento del movimento)

MODE Attiva/disattiva mascheratura delle zone private/rilevamento del movimento

AREA x Elabora la zona

• DISPLAY Attiva/disattiva gli avvisi
• X POSITION Imposta la posizione dell'asse X
• Y POSITION Imposta la posizione dell'asse Y
• WIDTH Imposta larghezza
• HEIGHT Imposta l'altezza
• RETURN Esce dal menu

SENSITIVITY Imposta la sensibilità

COLOR Imposta il colore

TRANSPARENCY Attiva/disattiva la trasparenza

RETURN Voce del menu per uscire

FACTORY DEFAULT Imposta la telecamera sulle impostazioni di fabbrica

Wprowadzenie

Szanowna Klientko, Szanowny Kliencie!
