TVCC34011 - Caméra de surveillance ABUS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Caméra de surveillance analogique
Marque	ABUS
Modèle	TVCC34011
Alimentation	12 V DC via adaptateur secteur (5,5 x 2,1 mm, fiche creuse)
Format vidéo	TVI (préréglé), commutable vers CVBS, CVI, AHD
Résolution maximale	2 MP
Connecteur vidéo	BNC
Connecteur alimentation	Fiche creuse 5,5 x 2,1 mm
Longueur du câble fourni	30 m (câble combiné)
Angle de pivotement	0 - 360°
Angle d'inclinaison	0 - 75°
Angle de rotation	0 - 360°
Fonctions principales	Menu OSD, SMART IR, WDR, BLC, HLC, détection de mouvement, masquage de zones
Mode jour/nuit	Automatique, couleur forcée, noir et blanc forcé
Commutation format analogique	Via commutateur physique (maintenir 5 secondes) : CVBS → TVI → CVI → AHD
Entretien et nettoyage	Nettoyer avec un chiffon humide ; ne pas utiliser de solvants, alcool ou produits abrasifs. Débrancher l'appareil avant nettoyage.
Consignes de sécurité	Débrancher avant intervention ; ne pas ouvrir le boîtier ; utiliser uniquement la tension indiquée ; installer hors de portée des enfants.
Réparabilité	Les travaux de maintenance doivent être confiés à un spécialiste qualifié. Ne pas ouvrir le boîtier sauf pour montage, insertion de carte SD ou accès aux boutons.
Contenu de la livraison	Caméra, adaptateur secteur 12V, gabarit de perçage, câble combiné 30 m, matériel de montage, instructions

FOIRE AUX QUESTIONS - TVCC34011 ABUS

Comment installer la caméra ABUS TVCC34011 ?

Collez le gabarit de perçage fourni à l'emplacement souhaité. Percez les trous et fixez le socle de la caméra avec les vis et chevilles fournies. Soulevez la caméra sur le socle et fixez-la avec la plaque de butée et la vis. Pour l'alignement, desserrez la vis de la plaque de butée et ajustez le pivotement (0-360°), l'inclinaison (0-75°) et la rotation (0-360°). Resserrez la vis.

Comment changer le format analogique de la caméra ?

À la livraison, le format TVI est préréglé. Pour changer, dévissez le couvercle du commutateur et maintenez le bouton enfoncé pendant 5 secondes. Le format change dans l'ordre : CVBS → TVI → CVI → AHD. Répétez l'opération pour sélectionner le format souhaité.

Comment accéder au menu d'affichage à l'écran (OSD) ?

Le menu OSD est accessible uniquement via un enregistreur ou un clavier de commande compatible. Utilisez l'option Iris+ ou sélectionnez le préréglage 95 pour ouvrir le menu. Naviguez avec les touches fléchées PTZ et confirmez avec Iris+. Le menu est uniquement en anglais.

Quelle est la portée maximale du câble coaxial pour la TVCC34011 ?

La longueur du câble coaxial jusqu'au prochain appareil ne doit pas dépasser 800 mètres pour une résolution de 2 MP, ou 300 mètres pour 5 MP. Évitez de poser le câble à proximité de câbles électriques ou de matériaux conducteurs pour éviter les perturbations.

Comment régler le mode jour/nuit ?

Dans le menu OSD, allez dans DAY NIGHT. Vous pouvez choisir AUTO (automatique), COLOR (toujours en couleur) ou BW (toujours en noir et blanc). Réglez également les seuils D->N THRESHOLD et N->D THRESHOLD pour ajuster la sensibilité de changement.

Que faire en cas de dysfonctionnement ?

Si vous constatez un dégagement de fumée, des bruits ou une odeur inhabituels, éteignez immédiatement l'appareil et débranchez la prise secteur. L'appareil ne doit plus être utilisé tant qu'un spécialiste n'a pas procédé à un contrôle. Pour toute autre question, contactez le service client ABUS ([e-mail], [phone]).

Comment nettoyer la caméra TVCC34011 ?

Débranchez d'abord l'appareil. Nettoyez le boîtier avec un chiffon humide sans solvants, alcool, diluants, poudre à récurer ou produits chimiques agressifs. Frottez doucement jusqu'à séchage complet. N'utilisez jamais de liquide en contact avec les composants internes.

Quels formats analogiques sont supportés ?

La caméra supporte quatre formats analogiques : CVBS (standard), TVI, CVI et AHD. Le format par défaut est TVI. Vous pouvez changer via le commutateur physique (maintenir 5 secondes).

Comment réinitialiser la caméra aux réglages d'usine ?

Dans le menu OSD, sélectionnez FACTORY DEFAULT pour restaurer les réglages d'usine de la caméra. Notez que cette option se trouve dans le menu principal, après être sorti des sous-menus. Confirmez avec Iris+.

Où trouver le service client ABUS ?

Vous pouvez contacter ABUS Security-Center par email à [e-mail], par téléphone au [phone] (lun-jeu 8h-17h, ven 8h-14h) ou par courrier à ABUS Support, Linker Kreuthweg 5, 86444 Affing, Allemagne.

MODE D'EMPLOI TVCC34011 ABUS

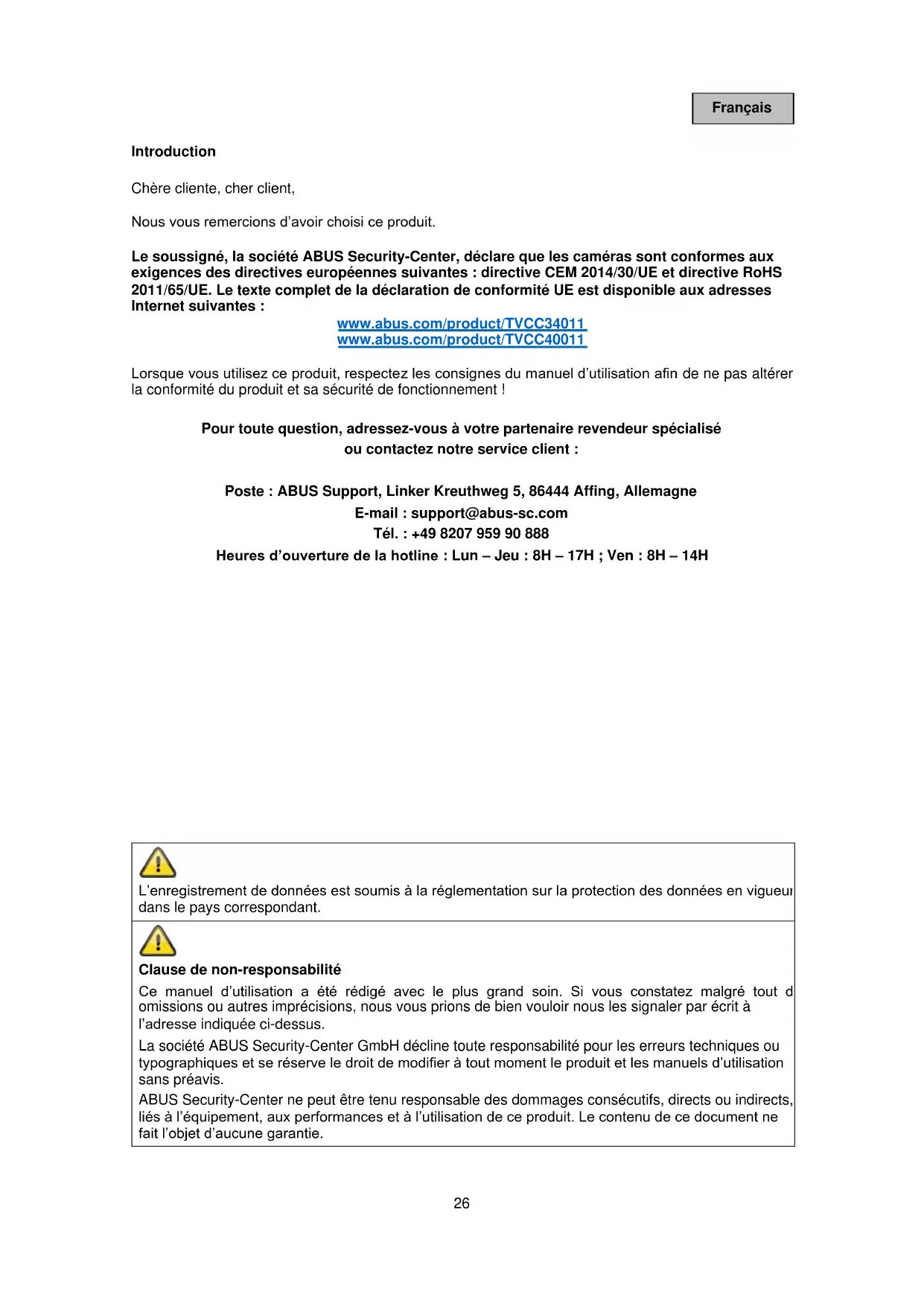

Nous vous remercions d'avoir choisi ce produit.

Le soussigné, la société ABUS Security-Center, déclare que les caméras sont conformes aux exigences des directives européennes suivantes : directive CEM 2014/30/UE et directive RoHS 2011/65/UE. Le texte complet de la déclaration de conformité UE est disponible aux adresses Internet suivantes :

Lorsque vous utilisez ce produit, respectez les consignes du manuel d'utilisation afin de ne pas altérer la conformité du produit et sa sécurité de fonctionnement !

Pour toute question, adressez-vous à votre partenaire revendeur spécialisé ou contactez notre service client :

Poste : ABUS Support, Linker Kreuthweg 5, 86444 Affing, Allemagne

E-mail : [e-mail]

Tél. : [phone]

Heures d'ouverture de la hotline : Lun - Jeu : 8H - 17H; Ven : 8H - 14H

L'enregistrement de données est soumis à la réglementation sur la protection des données en vigueur dans le pays correspondant.

Clause de non-responsabilité

Ce manuel d'utilisation a été rédigé avec le plus grand soin. Si vous constatez malgré tout des ommissions ou autres imprécisions, nous vous prions de bien vouloir nous les signaler par écrit à l'adresse indiquée ci-dessus.

La société ABUS Security-Center GmbH décline toute responsabilité pour les erreurs techniques ou typographiques et se réserve le droit de modifier à tout moment le produit et les manuels d'utilisation sans préavis.

ABUS Security-Center ne peut être tenu responsable des dommages consécutifs, directs ou indirects, liés à l'équipement, aux performances et à l'utilisation de ce produit. Le contenu de ce document ne fait l'objet d'aucune garantie.

Signification des pictogrammes

	Le pictogramme représentant un éclair dans un triangle indique un danger pour la santé, par exemple une décharge électrique.
	Le pictogramme représentant un point d'exclamation dans un triangle indique la présence, dans ce manuel d'utilisation, d'instructions importantes devant être impérativement respectées.
	Ce pictogramme indique la présence de conseils et de remarques spécifiques relatifs à l'utilisation.

Énumérations

5. ...6. ...	Énumérations avec ordre particulier dans le texte ou dans l'avertissement.
• ...• ...	Énumérations sans ordre particulier dans le texte ou dans l'avertissement.

Utilisation conforme

Utilisez l'appareil exclusivement aux fins pour lesquelles il a été construit et conçu ! Toute autre utilisation est considérée comme non conforme !

Généralités

Avant la première utilisation du matériel, lisez attentivement les indications, et plus particulièrement les avertissements, même si vous êtes autorisé à utiliser des appareils électroniques.

	En cas de dommages consécutifs au non-respect de ce manuel d’utilisation, I garantie devient caduque. Nous déclinons toute responsabilité pour les dommages consécutifs !
	Nous déclinons toute responsabilité pour les dommages matériels et/ou corporels consécutifs à une manipulation non conforme ou au non-respect des consignes de sécurité. Dans de tels cas, la garantie devient caduque !

Conservez ce manuel en lieu sûr pour pouvoir vous y référer ultérieurement.

Si vous revendez ou donnez l'appareil, remettez également le présent manuel.

Les consignes de sécurité et les mises en garde suivantes sont destinées à vous protéger ainsi que l'appareil. Veuillez lire attentivement les points suivants :

Alimentation électrique

• N'utilisez cet appareil qu'avec une source de courant fournissant la tension secteur indiquée sur la plaque signalétique. Si vous ne savez pas exactement de quelle alimentation électrique vous disposez, veuillez vous adresser à votre fournisseur d'électricité.
• Déconnectez l'appareil du réseau électrique avant toute intervention de maintenance ou d'installation. L'appareil n'est intégralement déconnecté du réseau électrique qu'une fois l'alimentation retirée.
• Afin de complètement débrancher l'appareil du réseau, la fiche doit être retirée de la prise.
• Afin de prévenir tout danger d'incendie, il convient de débrancher la fiche de l'appareil de la prise en cas de non-utilisation prolongée.

- Avant une tempête et/ou un orage avec risque d'éclair, débranchez l'appareil du réseau électrique ou branchez l'appareil à une ASI.

- Évitez toute surcharge des prises secteur, des rallonges de câble et des adaptateurs, ceci pouvant entraîner un risque d'électrocution ou d'incendie.

Câbles

• Saisissez tous les câbles toujours au niveau de la fiche et ne tirez jamais sur le câble.
• Ne saisissez jamais le câble électrique avec des mains mouillées, car vous risqueriez un court-circuit ou une décharge électrique.
• Ne posez ni appareil, ni partie de meuble ou autres objets lourds sur les câbles et veillez à ce que ceux-ci ne soient pas pliés, surtout au niveau de la fiche et des broches de raccordement.
• Ne faites jamais de nœud avec un câble et ne l'attachez jamais à d'autres câbles.
• Tous les câbles doivent être installés de façon à ce qu'ils ne gênent personne et que personne ne marche dessus.
• Un câble électrique peut engendrer un incendie ou une électrocution. Contrôlez de temps à autre le câble électrique.
• Ne modifiez pas et ne manipulez pas le câble électrique ni la prise secteur. N'utilisez pas d'adaptateur ou de rallonge qui ne satisfont pas aux normes de sécurité en vigueur et n'intervenez pas au niveau du câble électrique ou réseau.

• Ne laissez pas les appareils électriques entre les mains des enfants ! Ne laissez jamais les enfants utiliser des appareils électriques sans surveillance. Les enfants ne peuvent pas toujours identifier les dangers. Les petites parties peuvent mettre leur vie en danger si elles sont ingérées.
• Veuillez aussi garder les enfants à l'écart de l'emballage. Risque d'asphyxie !
• Cet appareil n'est pas conçu pour les enfants. En cas d'utilisation non conforme, les ressorts peuvent sauter et provoquer des blessures chez les enfants (par ex. au niveau des yeux).

Surveillance

Il se peut que, dans certains pays, la mise en service de systèmes de surveillance soit interdite par la loi ou réglementée. - Préalablement à la mise en service du système, l'utilisateur est tenu de s'assurer que la surveillance a lieu dans le respect des dispositions légales applicables.

Lieu d'installation/environnement d'exploitation

Ne posez aucun objet lourd sur l'appareil.

L'appareil est uniquement conçu pour le fonctionnement dans des pièces à température ou humidité de l'air correspondantes (par ex. les salles de bain), ou encore dans des locaux soumis à une quantité importante de poussières. Pour une indication précise, consultez les caractéristiques techniques de l'appareil.

Veillez aux points suivants :

• toujours garantir une aération suffisante (ne pas poser l'appareil sur des étagères, sur un tapis épais, sur un lit ou là où les fentes d'aération sont bouchées et garder un écart de 10 cm minimum de tous les côtés);
• ne jamais directement exposer l'appareil à des sources de chaleur (par ex. les chauffages);
• éviter l'exposition directe aux rayons du soleil ou à une source de lumière artificielle puissante pour les appareils destinés à une utilisation en intérieur;
• ne pas poser l'appareil à proximité de champs magnétiques (par ex. des haut-parleurs);
• ne pas poser sur ou à côté de l'appareil des sources d'inflammation non protégées (par ex. des bougies);
• éviter les éclaboussures, le contact avec des gouttes d'eau ou des liquides agressifs sur les appareils destinés à une utilisation en intérieur;
• ne pas utiliser l'appareil à proximité d'eau et, surtout, ne jamais plonger l'appareil dans l'eau (ne pas poser de récipients remplis de liquide, tels que des vases ou des boissons sur ou à côté de l'appareil);
• ne pas insérer de corps étrangers dans l'appareil;
• ne pas exposer l'appareil à d'importantes fluctuations de températures, sinon l'humidité peut se condenser et provoquer des courts-circuits;
• ne pas exposer l'appareil à des secousses ou des vibrations importantes.

Déballage

Veuillez manipuler l'appareil avec la plus grande précaution lorsque vous le retirez de l'emballage.

Les emballages et les accessoires liés sont recyclables et doivent toujours être confiés au recyclage.

Nous vous recommandons ce qui suit :

Jeter les parties d'emballage en papier, carton, carton ondulé ou plastique dans les collecteurs prévus à cet effet.

S'il n'y en a pas dans votre zone de résidence, vous pouvez jeter ces matériaux avec les déchets ménagers.

Avertissement

Si l'emballage d'origine est endommagé, examinez tout d'abord l'appareil. Si ce dernier a subi des dommages, veuillez le renvoyer avec son emballage et en informer le service de livraison.

Mise en service

- Avant la première mise en service, respectez toutes les consignes de sécurité et d'utilisation !

AvertissementAvant d'installer l'appareil dans un système de vidéosurveillance existant, veillez à ce que tous les appareils soient déconnectés du réseau et du circuit basse tension.

AvertissementToute intervention mal exécutée et réalisée par un non-professionnel sur le réseau électrique ou sur les installations domestiques peut être dangereuse, pour vous-même et pour autrui.Les installations doivent être câblées de façon à ce que le circuit secteur et le circuit basse tension soient toujours séparés. Ils ne doivent en aucun cas être reliés ou pouvoir être reliés suite à un défaut.

Maintenance et entretien

Des travaux de maintenance sont nécessaires lorsque l'appareil est endommagé (par exemple lorsque la fiche, le câble électrique ou le boîtier est endommagé, en cas de pénétration de liquide ou d'objets à l'intérieur de l'appareil, d'exposition à la pluie ou à l'humidité, ou s'il ne fonctionne pas correctement, ou encore après une chute).

Maintenance

• Si vous constatez un dégagement de fumée, des bruits ou une odeur inhabituels, éteignez immédiatement l'appareil et débranchez la prise secteur. Dans ces cas, l'appareil ne doit plus être utilisé tant qu'un spécialiste n'a pas procédé à un contrôle.
• Confiez tous les travaux de maintenance à un spécialiste qualifié.
• N'ouvrez jamais le boîtier de l'appareil ou des accessoires lorsque cela n'est pas nécessaire. Un boîtier ouvert comporte toujours un danger de mort par électrocution. Par conséquent, ouvrez le boîtier uniquement lorsque l'appareil est hors tension. Pour la plupart des appareils, l'ouverture est indispensable et autorisée pour les opérations suivantes :

• montage de l'appareil; - insertion d'un support d'enregistrement (carte SD ou disque dur); - accès aux fonctions essentielles (bouton Reset ou touche WPS).

Nettoyage

• Nettoyez le boîtier de l'appareil uniquement à l'aide d'un chiffon humide. N'utilisez pas de solvants, d'alcool, de diluants, etc., ni aucune des substances suivantes : eau salée, insecticides, solvants à base de chlore ou d'acides, ammoniac, poudre à récurer.
• Frottez doucement avec un chiffon en coton sur la surface, jusqu'à ce que cette dernière soit entièrement sèche.

L'appareil fonctionne sous une tension dangereuse. Débranchez l'appareil du réseau pour effectuer les travaux de maintenance ou le nettoyage de l'appareil !

Sommaire

1. Contenu de la livraison....32
2. Description de l'équipement....33

2.1. HDCC34011 33 2.2. TVCC40011 33

3.1. HDCC34011 34 3.2. TVCC40011 35 3.3. Installation du câble vidéo 35 3.4. Changer le format analogique 35

1. Menu d'affichage à l'écran 36

TVCC34011

• Caméra analogique ■ 12V Power Supply ■ Gabarit de perçage
• Câble combiné de 30 m ■ Matériel de montage
• Instructions

TVCC40011

• Caméra analogique ■ 12V Power Supply ■ Gabarit de perçage
• Câble combiné de 30 m ■ Matériel de montage
• Instructions

2.1. HDCC34011

1	Socle de la caméra	2	Plaque de butée
3	Clapet de la caméra	4	Caméra
5	CommutateurPour passer d'un format analogique à un autre (CVBS / TVI / CVI / AHD)	6	Raccordement électrique(5,5 x 2,1 mm, fiche creuse)
7	Sortie vidéo BNC (CVBS / TVI / CVI / AHD)

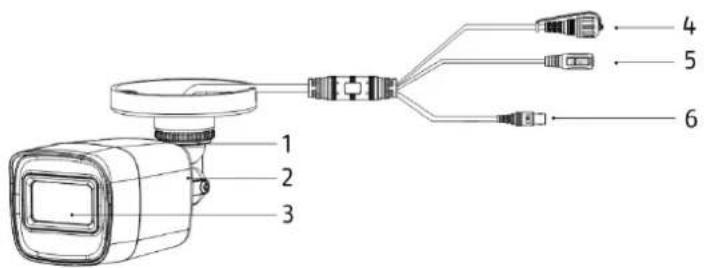

2.2. TVCC40011

1	Fixation murale de la caméra	2	Caméra
3	Objectif	4	CommutateurPour passer d’un format analogique à un autre (CVBS / TVI / CVI / AHD)
5	Raccordement électrique(5,5 x 2,1 mm, fiche creuse)	6	Sortie vidéo BNC (CVBS / TVI / CVI / AHD)

Pendant le montage, la caméra doit être coupée de l'alimentation secteur.

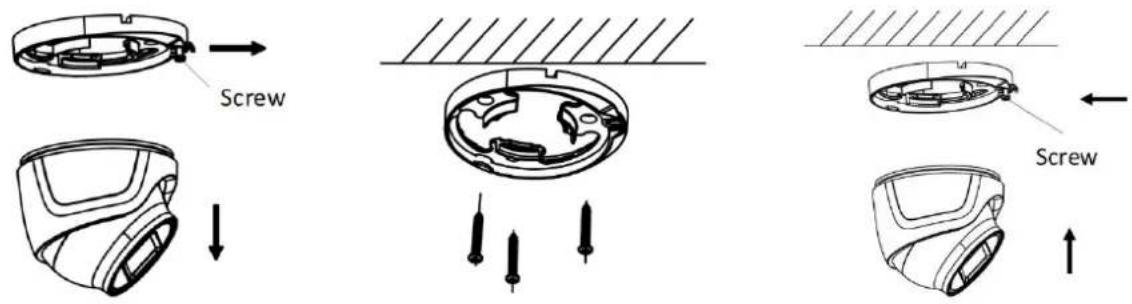

3.1. HDCC34011

Collez le gabarit de perçage fourni à l'endroit d'installation souhaité pour la caméra. Déscrew la vis de la plaque de butée. Pour fixer le socle de la caméra, utilisez les vis et chevilles fournies.

Si les câbles doivent être posés latéralement, ne fixez pas complètement le socle de la caméra de façon à ce que le faisceau de câbles de la caméra puisse toujours être posé.

Soulevez maintenant la caméra avec le clapet sur le socle de la caméra et fixez-le avec la plaque de butée et la vis.

Direction

Desserrez la vis de la plaque de butée pour aligner la caméra.

1. Pivotement: 0 - 360°
2. Inclinaison : 0 - 75°
3. Rotation: 0 - 360°

3.2. TVCC40011

1

Vis de fixation

2

Vis d'alignement

Collez le gabarit de perçage fourni à l'endroit d'installation souhaité pour la caméra. Percez les trous nécessaires.

Pour fixer la caméra, utilisez les vis et chevilles fournies.

Direction

Desserrez l'anneau ou les vis de fixation pour aligner la caméra dans la direction souhaitée.

1. Pivotement : 0 - 360°
2. Anneau de fixation pour le pivotement
3. Inclinaison : 0 - 180°
4. Vis de fixation pour l'inclinaison
5. Rotation: 0 - 360°
6. Vis de fixation pour la rotation

3.3. Installation du câble vidéo

Afin de transmettre le signal vidéo de la caméra à un enregistreur analogique, un câble coaxial avec fiche mâle BNC doit être utilisé. La longueur du câble jusqu'au prochain appareil ne doit pas dépasser 800 mètres (2MPx) ou 300 mètres (5MPx).

Veuillez noter que la transmission d'images de la caméra peut être perturbée si vous posez les câbles à proximité de câbles électriques ou d'autres matériaux conducteurs.

Recommandation :

Utilisez les filtres antiparasites TVAC25220 ou TVAC25210 pour minimiser les perturbations.

3.4. Changer le format analogique

À la livraison, le format analogique « TVI » est préréglé pour les caméras. Pour changer le format, dévissez le couvercle du commutateur et maintenez le bouton enfoncé pendant 5 secondes. Les formats analogiques sont modifiés selon un ordre fixe :

CVBS→TVI→CVI→AHD

4. Menu d'affichage à l'écran

Le menu d'affichage à l'écran de cette caméra est accessible uniquement par des appareils avec possibilités de commande (enregistreur, clavier de commande). Utilisez l'option « Iris+ » ou sélectionnez le préréglage 95 pour ouvrir le menu d'affichage à l'écran. Utilisez les touches fléchées PTZ de votre appareil et l'option « Iris+ » pour l'ouverture et la confirmation.

Le menu d'affichage à l'écran est uniquement disponible en anglais. Pour l'orientation, utilisez la description des points ci-dessous.

L'option « Iris+ » peut différer d'un appareil à l'autre.

Guidage menu général

BACK Un pas en arrière dans le menu

EXIT Quitter le menu principal sans enregistrer les modifications

EXIT & SAVE Quitter le menu principal et enregistrer toutes les modifications

VIDEO FORMAT Sélectionner le format vidéo

Exposure (réglages d'exposition)

EXPOSURE MODE Régler le mode d'exposition

• GLOBAL Automatique • BLC Compensation de contre-jour • HLC Compensation des surlignages • WDR Wide Dynamic Range

AGC Contrôle automatique du gain

• OFF Éteint
• LOW Faible
• MIDDLE Moyen
• HIGH Élevé

SLOW Shutter Temps de pose

• OFF Temps de pose par défaut • x2 – x16 Temps de pose élevé

DAY NIGHT (réglage jour/nuit)

MODE Régler le mode

• AUTO Automatique • COLOR Image toujours en couleur • BW Image toujours en noir et blanc

IR LIGHT Activer ou désactiver la lumière IR

SMART IR Régler le mode SMART IR

• MODE 1 Pour l'intérieur et l'extérieur • MODE 2 Pour l'intérieur • MODE 3 Pour l'extérieur

LEVEL Sélectionner le niveau IR

D->N THRESHOLD Valeur seuil jour/nuit

- Plus la valeur est faible, plus tôt le mode jour/nuit changera

- Plus la valeur est élevée, plus tôt le mode jour/nuit changera

N->D THRESHOLD Valeur seuil jour/nuit (voir plus haut)

VIDEO setting (réglages vidéo)

MODE IMAGE Sélectionner le mode image

• STD Configuration par défaut • HIGH-SAT Saturation élevée

WHITE BALANCE Ouvrir les réglages de balance des blancs

BRIGHTNESS Régler la luminosité

CONTRAST Régler le contraste

SHARPNESS Régler la netteté

SATURATION Régler la saturation

3DNR Régler l'élimination dynamique des bruits parasites

MIRROR Inverser l'image de la caméra

• DEFAULT Normal
• H Horizontal • V Vertical • HV Horizontal et vertical

WB (réglages de balance des blancs)

MODE Régler le mode

• ATW Automatique
• MANUAL Réglage manuel RGAIN Régler l'augmentation du rouge BGAIN Régler l'augmentation du bleu

MODE Activer/désactiver le masquage des zones privées/la détection de mouvement

AREA x Éditer la zone

• DISPLAY Activer/désactiver les affichages • X POSITION Régler la position des axes X • Y POSITION Régler la position des axes Y • WIDTH Régler la largeur • HEIGHT Régler la hauteur • RETURN Quitter le menu

SENSITIVITY Régler la sensibilité

COLOR Régler la couleur

TRANSPARENCY Activer/désactiver la transparence

RETURN Quitter le menu

FACTORY DEFAULT Restaurer les réglages d'usine de la caméra

Geachte klant,
