Produkttyp	Analog övervakningskamera
Varumärke	ABUS
Modell	TVCC34011
Strömförsörjning	12 V DC via nätadapter (5,5 x 2,1 mm, hylsplugg)
Videoformat	TVI (förinställt), växlingsbar till CVBS, CVI, AHD
Maximal upplösning	2 MP
Videokontakt	BNC
Strömkontakt	Hylsplugg 5,5 x 2,1 mm
Medföljande kabellängd	30 m (kombinerad kabel)
Panoreringsvinkel	0 - 360°
Tiltvinkel	0 - 75°
Rotationsvinkel	0 - 360°
Huvudfunktioner	OSD-meny, SMART IR, WDR, BLC, HLC, rörelsedetektering, zonmaskning
Dag/natt-läge	Automatiskt, forcerad färg, forcerad svartvit
Växling av analogt format	Via fysisk omkopplare (håll i 5 sekunder): CVBS → TVI → CVI → AHD
Underhåll och rengöring	Rengör med en fuktig trasa; använd inte lösningsmedel, alkohol eller slipande medel. Koppla bort enheten före rengöring.
Säkerhetsföreskrifter	Koppla bort före ingrepp; öppna inte höljet; använd endast angiven spänning; installera utom räckhåll för barn.
Reparerbarhet	Underhållsarbete ska utföras av kvalificerad specialist. Öppna inte höljet förutom vid montering, insättning av SD-kort eller åtkomst till knappar.
Leveransinnehåll	Kamera, nätadapter 12V, borrmall, kombinerad kabel 30 m, monteringsmaterial, instruktioner

Vanliga frågor - TVCC34011 ABUS

Hur installerar jag kameran ABUS TVCC34011?

Fäst den medföljande borrmallen på önskad plats. Borra hålen och fäst kamerans bas med medföljande skruvar och pluggar. Lyft upp kameran på basen och fäst den med stopplattan och skruven. För justering, lossa stopplattans skruv och justera panorering (0-360°), lutning (0-75°) och rotation (0-360°). Dra åt skruven.

Hur ändrar jag kamerans analoga format?

Vid leverans är formatet TVI förinställt. För att ändra, skruva loss omkopplarlocket och håll knappen intryckt i 5 sekunder. Formatet ändras i ordning: CVBS → TVI → CVI → AHD. Upprepa för att välja önskat format.

Hur kommer jag åt OSD-menyn (On-Screen Display)?

OSD-menyn är endast tillgänglig via en kompatibel inspelare eller styrplatta. Använd alternativet Iris+ eller välj förinställning 95 för att öppna menyn. Navigera med PTZ-piltangenterna och bekräfta med Iris+. Menyn är endast på engelska.

Vad är den maximala räckvidden för koaxialkabeln för TVCC34011?

Koaxialkabelns längd till nästa enhet får inte överstiga 800 meter för en upplösning på 2 MP, eller 300 meter för 5 MP. Undvik att placera kabeln nära elkablar eller ledande material för att undvika störningar.

Hur ställer jag in dag/natt-läget?

I OSD-menyn, gå till DAY NIGHT. Du kan välja AUTO (automatiskt), COLOR (alltid färg) eller BW (alltid svartvitt). Ställ även in trösklarna D->N THRESHOLD och N->D THRESHOLD för att justera känsligheten för växling.

Vad gör jag vid funktionsstörning?

Om du märker rökutveckling, ovanliga ljud eller lukt, stäng omedelbart av enheten och dra ur nätkontakten. Enheten får inte användas igen förrän en specialist har utfört en kontroll. För andra frågor, kontakta ABUS kundtjänst ([e-mail], [phone]).

Hur rengör jag kameran TVCC34011?

Koppla först bort enheten. Rengör höljet med en fuktig trasa utan lösningsmedel, alkohol, thinner, skurpulver eller starka kemikalier. Gnugga försiktigt tills det är helt torrt. Använd aldrig vätska i kontakt med invändiga komponenter.

Vilka analoga format stöds?

Kameran stöder fyra analoga format: CVBS (standard), TVI, CVI och AHD. Standardformatet är TVI. Du kan ändra via den fysiska omkopplaren (håll i 5 sekunder).

Hur återställer jag kameran till fabriksinställningarna?

I OSD-menyn, välj FACTORY DEFAULT för att återställa kamerans fabriksinställningar. Observera att det här alternativet finns i huvudmenyn, efter att ha lämnat undermenyerna. Bekräfta med Iris+.

Var hittar jag ABUS kundtjänst?

Du kan kontakta ABUS Security-Center via e-post på [e-mail], via telefon på [phone] (mån-tor 8-17, fre 8-14) eller via post till ABUS Support, Linker Kreuthweg 5, 86444 Affing, Tyskland.

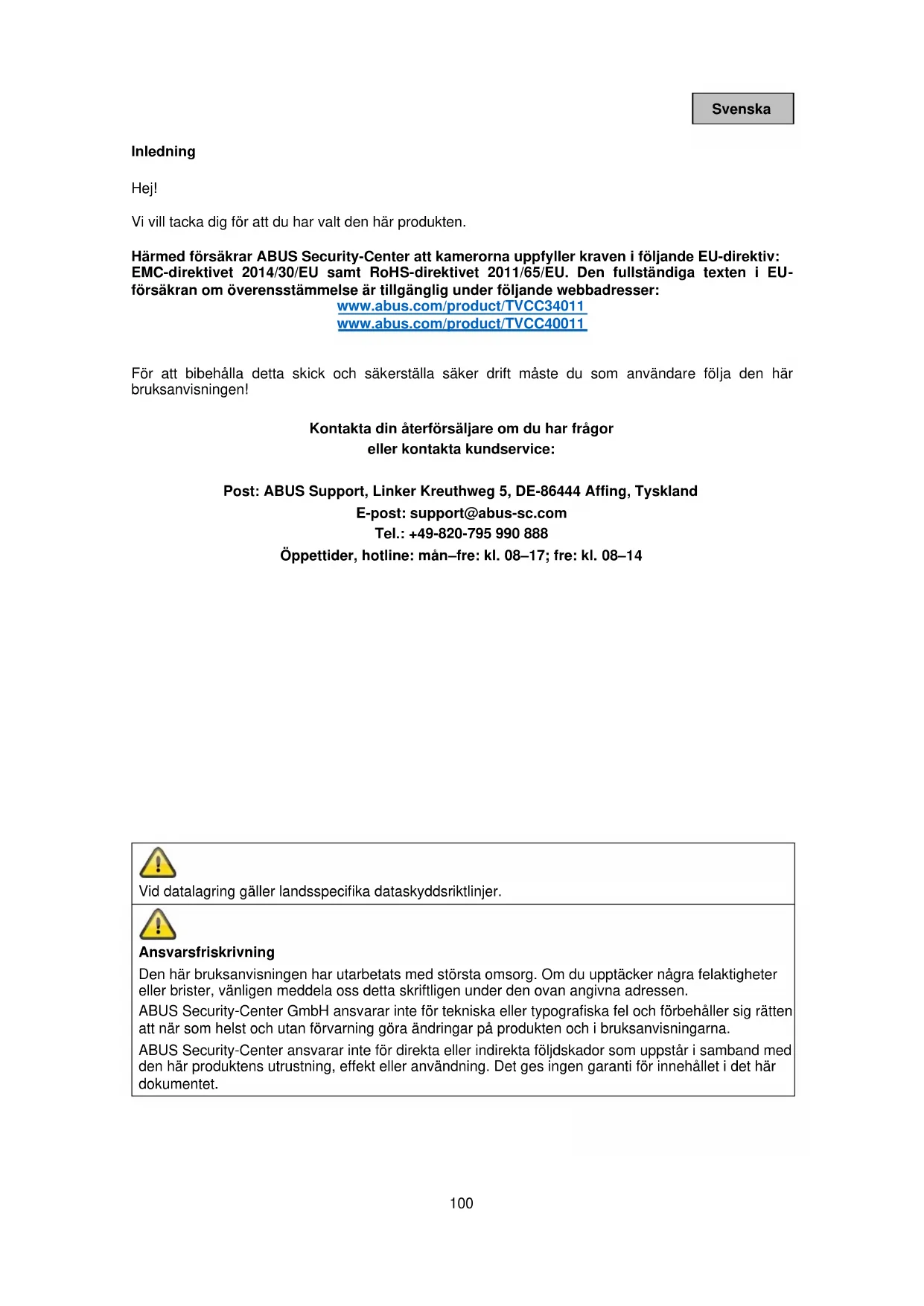

BRUKSANVISNING TVCC34011 ABUS

Vi vill tacka dig för att du har valt den här produkten.

Härmed försäkrar ABUS Security-Center att kamerorna uppfyller kraven i följande EU-direktiv: EMC-direktivet 2014/30/EU samt RoHS-direktivet 2011/65/EU. Den fullständiga texten i EU-försäkran om överensstämmelse är tillgänglig under följande webbadresser:

För att bibehålla detta skick och säkerställa säker drift måste du som användare följa den här bruksanvisningen!

Kontakta din återförsäljare om du har frågor

eller kontakta kundservice:

Post: ABUS Support, Linker Kreuthweg 5, DE-86444 Affing, Tyskland

Vid datalagring gäller landsspecifika dataskyddsriktlinjer.

Ansvarsfriskrivning

Den här bruksanvisningen har utarbetats med största omsorg. Om du upptäcker några felaktigheter eller brister, vänligen meddela oss detta skriftligen under den ovan angivna adressen.

ABUS Security-Center GmbH ansvarar inte för tekniska eller typografiska fel och förbehåller sig rätten att när som helst och utan förvarning göra ändringar på produkten och i bruksanvisningarna.

ABUS Security-Center ansvarar inte för direkta eller indirekta följdskador som uppstår i samband med den här produktens utrustning, effekt eller användning. Det ges ingen garanti för innehållet i det här dokumentet.

Symbolförklaring

	Symbolen med en blixt i en triangel används för att visa när det föreligger fara för hälsa, t.ex. på grund av elektriska stötar.
	Ett utropstecken i triangeln markerar viktiga hänvisningar i bruksanvisningen som måste följas.
	Den här symbolen markerar särskilda tips och hänvisningar om hur produkten används.

Uppräkningar

17. ...18. ...	Uppräkningar i bestämd ordningsföljd i texten eller varningen.
• ...• ...	Uppräkningar utan bestämd ordningsföljd i texten eller varningen.

Avsedd användning

Använd enheten endast för det ändamål för vilket den har utvecklats och tillverkats! All annan användning klassas som icke ändamålsenlig!

Viktiga säkerhetsanvisningar

Allmänt

Innan produkten används för första gången, läs noggrant igenom följande anvisningar och observera alla varningar, även om du är van vid elektroniska produkter.

	Vid skador som uppstår på grund av att anvisningarna i bruksanvisningen inte har följts upphör garantin att gälla. Vi tar inget ansvar för följdskador!
	Vi tar inget ansvar för sak- och personskador som beror på felaktig användning eller att säkerhetsanvisningarna inte har följts. I sådana fall upphör alla garantianspråk att gälla!

Förvara den här handboken på ett säkert ställe för framtida referens.

Om du säljer eller lämnar vidare enheten måste den här bruksanvisningen följa med.

Följande säkerhetsanvisningar och varningar syftar inte enbart till att skydda mot personskador, utan även till att skydda enheten. Läs noggrant igenom följande punkter:

Strömförsörjning

• Anslut endast enheten till en strömkälla som har samma nätspänning som anges på typskylten Kontakta din elleverantör om du är osäker på vilken nätspänning som gäller på användningsplatsen.
• Bryt strömtillförseln till enheten innan du påbörjar underhålls- eller installationsarbeten
• Enheten separeras endast helt från elnätet när nätaggregatet tas bort från det.
• För att helt bryta strömtillförseln till enheten måste du dra ur nätkontakten.
• För att eliminera brandrisken ska enhetens stickkontakt alltid dras ut ur eluttaget när enheten inte ska användas under en längre tid.

Överbelastning/överspänning

• Bryt strömtillförseln till enheten före storm eller oväder med risk för blixtnedslag eller anslut den till avbrottsfri strömförsörjning.
• Undvik att överbelasta eluttag, förlängningskablar eller adaptrar eftersom det kan orsaka eldsvådor eller elektriska stötar.

Kablar

• Dra alltid ut kablar genom att dra i kontakten, inte i själva kabeln
• Vidrör aldrig nätkabeln med våta händer eftersom det kan orsaka en kortslutning eller elektrisk stöt.
• Ställ varken enheten, möbler eller andra tunga föremål på kablarna och se till att kablarna inte böjs, särskilt vid kontakten och vid kontaktdonen.
• Slå aldrig knut på kabeln och bind aldrig ihop kabeln med andra kablar.
• Alla kablar måste dras så att ingen kan kliva på dem och så att de inte ligger i vägen.
• En skadad nätkabel kan utgöra en brandrisk eller orsaka elektriska stötar. Kontrollera nätkabeln med jämna mellanrum.
• Förändra eller manipulera inte nätkabeln och nätkontakten.
• Använd inga adapterkontakter eller förlängningskablar som inte uppfyller gällande säkerhetsstandarder och modifiera inte ström- och nätkablarna på något sätt.

Barn

• Se till att hålla elektriska enheter borta från barn! Låt aldrig barn använda elektriska enheter utan uppsikt. Barn kan inte alltid göra korrekta riskbedömningar. Små delar kan sväljas och utgör därför en risk för livshotande skador.
• Håll förpackningsmaterial borta från barn. Kvävningsrisk föreligger!
• Denna enhet får inte användas av barn. Fjädrande delar kan slungas ut vid felaktig användning och orsaka skador (t.ex. ögonskador) på barn.

Övervakning

• Att använda övervakningsanläggningar kan i vissa länder vara förbjudet eller reglerat enligt lag.
• Innan anläggningen används måste användaren kontrollera att övervakningen ligger inom de rättsliga ramarna.

Uppställningsplats/driftmiljö

Ställ inte tunga föremål på enheten.

Enheten är endast utformad för att användas i utrymmen med motsvarande temperatur eller luftfuktighet (t.ex. badrum) eller i utrymmen med stora mängder damm. Se den tekniska informationen för exakta uppgifter om respektive enhet.

Se till

• att ventilationen alltid är tillräcklig (ställ inte enheten i hyllor, på en tjock matta, på en säng eller på platser där ventilationsspringorna täcks för, och se till att det finns ett avständ på minst 10 cm till alla sidor);
• att inga direkta värmekällor (t.ex. element) inverkar på enheten;
• att inget direkt solljus eller starkt artificiellt ljus träffar enheter som används inomhus;
• att enheten inte står i omedelbar närhet av magnetfält (t.ex. högtalare);
• att inga öppna brandkällor (t.ex. brinnande ljus) står på eller bredvid enheten;
• att förhindra att enheter för inomhusbruk kommer i kontakt med stänkande och droppande vatten samt aggressiva vätskor,
• att enheten inte används i närheten av vatten; enheten får under inga omständigheter sänkas ned i vatten (ställ aldrig kärl fyllda med vätska, som vaser eller dryckesglas, på eller bredvid enheten);
• att inga främmande föremål tränger in;
• att enheten inte utsätts för starka temperaturskillnader, eftersom det leder till att luftfuktighet kondenserar, vilket kan leda till kortslutningar;
• att enheten inte utsätts för kraftiga skakningar och vibrationer.

Uppackning

Hantera enheten med största varsamhet under uppackningen.

Förpackningar och förpackningsmaterial är återvinningsbara och ska i princip alltid återvinnas.

Vi rekommenderar:

papper, kartong och wellpapp resp. plastförpackningsdelar ska lämnas i lämplig uppsamlingsbehållare.

Om sådana uppsamlingsbehållare ännu inte finns tillgängliga där du bor kan du slänga de materialen i hushållssoporna.

Varning

Om originalförpackningen är skadad ska du kontrollera enheten direkt. Om enheten är skadad ska du skicka tillbaka den med förpackningen och informera speditören.

Idrifttagning

- Alla säkerhets- och användningsanvisningar måste läsas innan enheten används för första gången!

	VarningInstalleras enheten i ett befintligt videoövervakningssystem ska du kontrollera att all utrustning separerats från elnätet och lågspänningskretsen!
	VarningFelaktigt eller oprofessionellt utförda arbeten på elnätet och den elektriska utrustningen utgör en fara inte bara för dig, utan även för andra människor.Utför installationen på sådant sätt att försörjnings- och lågspänningskretsen alltid är åtskilda, aldrig är anslutna till varandra och inte heller kan anslutas till varandra på grund av störningar.

Underhåll och skötsel

Underhållsarbeten behöver utföras om enheten har skadats, t.ex. när nätkontakt, nätkabel eller hölje är skadade, vätska eller föremål har trängt in i enheten, enheten har utsatts för regn eller fukt eller om den inte fungerar som den ska eller har fallit ned.

Underhåll

• Stäng genast av enheten och dra ur elkontakten om du konstaterar rökutveckling, missljud eller lukter. I dessa fall får produkten inte användas innan den kontrollerats av en behörig elektriker.
• Låt endast behörig personal utföra alla underhållsarbeten.
• Öppna aldrig enhetens eller tillbehörets hölje om det inte är nödvändigt. När höljet är öppet föreligger livsfara p.g.a. risken för en elektrisk stöt; öppna därför bara höljet när enheten är spänningslös.

Hos vissa enheter är det nödvändigt att öppna enheten och tillåtet för att göra följande:

• Montera enheten
• Lägga in ett lagringsmedium (SD-kort eller härddisk)
• Få åtkomst till väsentliga funktioner (återställnings- eller WPS-knapp)

Rengöring

• Rengör enhetens hölje med en fuktig trasa.
• Använd inga lösningsmedel, ingen sprit, inga utspädningsmedel eller liknande och inget av följande ämnen: saltvatten, insektsmedel, klor- eller syrahaltiga lösningsmedel (salmiak), skurpulver.
• Använd en bomullsduk och torka försiktigt av ytan tills den är helt torr.

Enheten arbetar med farlig spänning. Koppla därför bort enheten från elnätet vid underhållsarbeten eller rengöring!

Innehåll

1. Leveransomfång.... 106
2. Beskrivning av hårdvaran....107

2.1. HDCC34011 107
2.2. TVCC40011 107

1. Montering/installation 108

3.1. HDCC34011 108
3.2. TVCC40011 109
3.3. Montering av videokabeln.... 109
3.4. Byta analogformat.... 109

1. OSD-menyn....110

1. Leveransomfång

TVCC34011

• Analog kamera
  ■ 12V Power Supply
  ■ Borrmall
  ■ 30 m kombinationskabel
  ■ Monteringsmaterial
• Bruksanvisning

TVCC40011

• Analog kamera
  ■ 12V Power Supply
  ■ Borrmall
  ■ 30 m kombinationskabel
  ■ Monteringsmaterial
• Bruksanvisning

2. Beskrivning av hårdvaran

2.1. HDCC34011

1	Kamerabottenplatta	2	Låsplatta
3	Kamerakåpa	4	Kamera
5	VäljareSlår om mellan analogformaten(TVI/CVI/AHD/CVBS)	6	Spänningsanslutning(5,5x2,1 mm, centrumstift)
7	BNC-videoutgång (TVI/CVI/AHD/CVBS)

2.2. TVCC40011

1	Kameraväggfäste	2	Kamera
3	Objektiv	4	VäljareSlår om mellan analogformaten(TVI/CVI/AHD/CVBS)
5	Spänningsanslutning(5,5x2,1 mm, centrumstift)	6	BNC-videoutgång (TVI/CVI/AHD/CVBS)

3. Montering/installation

OBS!

Under monteringen måste strömmen till kameran vara bruten.

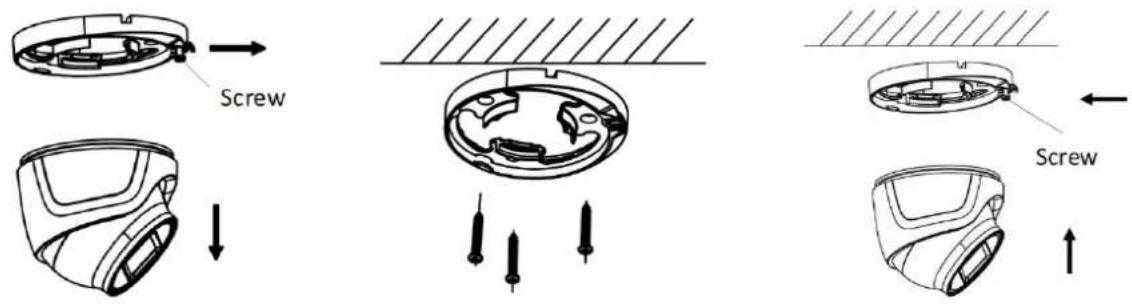

3.1. HDCC34011

Fäst den medföljande borrmallen där kameran ska monteras. Lossa skruven på låsplattan. Använd medföljande pluggar och skruvar för att fästa kamerabottenplattan.

Om kablarna ska dras i sidled ska du inte fästa kamerabottenplattan helt för att det ska gå att dra kamerakablaget.

Lyft nu tillbaka kameran och kamerakåpan på kamerabottenplattan och läs med läsplattan och skruven.

Orientering

Lossa läsplattans skruv en aning för att rikta kameran.

1. Svängning: 0-360°
2. Lutning: 0-75°
3. Rotation: 0-360°

3.2. TVCC40011

1

Fästskruvar

2

Justerskruvar

Fäst den medföljande borrmallen där kameran ska monteras. Borra de hål som krävs.

Använd medföljande pluggar och skruvar för att fästa kameran.

Orientering

Lossa låsringen resp. lässkruvarna och rikta kameran i önskad riktning.

1. Svängning: 0-360°
2. Låsring för svängning
3. Lutning: 0-180°
4. Låsskruv för lutning
5. Rotation: 0-360°
6. Låsskruv för rotation

3.3. Montering av videokabeln

Ska du överföra kamerans videosignal till en analog inspelare måste du använda en koaxialkabel med BNC-kontakt (hane). Kablarna till nästa enhet får inte vara längre än 800 m (2 Mpx) eller 300 m (5 Mpx).

Tänk på att kabeldragning vid elledningar eller andra ledande material kan störa kamerans bildöverföring.

Rekommendation:

Använd avstörningsfiltret TVAC25220 eller TVAC25210 för att minimera störningarna.

3.4. Byta analogformat

Kameran är förinställd på analogformatet "TVI" vid leverans. Skruva av väljararens lock och håll knappen intryckt 5 sekunder för att byta format. Analogformaten slår om i fast ordning:

CVBS->TVI->CVI->AHD

4. OSD-menyn

Kamerans skärmmeny (OSD, On-Screen-Display) går bara att få upp via enheter med styrning (inspelare, manöverdel). Du får upp OSD-menyn antingen med alternativet "Iris+" eller genom att öppna Preset 95. Du styr med enhetens PTZ-pilknappar och öppnar och bekräftar med alternativet "Iris+".

OSD-menyn finns bara på engelska. Använd beskrivningarna i punkterna längre ned som orientering.

Alternativet "Iris+" kan skilja sig från enhet till enhet

MAIN MENU (huvudmeny)

Allmän menystyrning

BACK Ett menysteg tillbaka

EXIT Gå ur huvudmenyn utan att spara ändringarna

EXIT & SAVE Gå ur huvudmenyn och spara alla ändringar

VIDEO FORMAT Välj videoformat

EXPOSURE (exponeringsinställningar)

EXPOSURE MODE Ställ in exponeringsläge

• GLOBAL Automatisk
• BLC Motljuskompensation
• HLC Högdagerkompensation
• WDR Wide Dynamic Range

AGC Automatisk förstärkningsreglering

• OFF Av
• LOW Låg
• MIDDLE Medel
• HIGH Hög

SLOW Shutter Lång slutartid

• OFF Standardslutartid
• X2 - x16 Snabb slutartid

DAY NIGHT (dag-/nattinställningar)

MODE Ställ in läge

• AUTO Automatisk
  • COLOR Bilden är alltid i färg
  • BW Bilden är alltid i svart/vitt

IR LIGHT Aktivera/avaktivera IR-belysning

SMART IR Ställ in smart IR-läge

• MODE 1 För inom-/utomhus
• MODE 2 För inomhus
• MODE 3 För utomhus

LEVEL Välj IR-nivå

D->N THRESHOLD Tröskelvärde för dag till natt

• Ju lägre värde, desto tidigare slår dag-/nattläget om
• Ju högre värde, desto tidigare slår dag-/nattläget om

D->N THRESHOLD Tröskelvärde för natt till dag (se ovan)

VIDEO SETTING (videoinställningar)

IMAGE MODE Välj bildläge

• STD Standardinställning
• HIGH-SAT Hög mättnad

WHITE BALANCE Öppna vitbalansinställningarna

BRIGHTNESS Ställ in Ijusstyrkan

CONTRAST Ställ in kontrasten

SHARPNESS Ställ in skärpan

SATURATION Ställ in mättnaden

3DNR Ställ in dynamisk brusreducing

MIRROR Spegla kamerabilden

• DEFAULT Normal
  • H Horisontal
  • V Vertikal
  • HV Horisontal och vertikal

WB (vitbalansinställningar)

MODE Ställ in läge

• ATW Automatisk
• MANUAL Manuell inställning RGAIN Ställ in rödförstärkning BGAIN Ställ in blåförstärkning

FUNCTIONS (funktionsinställningar) – bara på HDCC35561/HDCC45561

MOTION DET Öppna rörelsedetektering

PRIVACY Öppna privatzonsmaskering

PRIVACY / MOTION (privatzonsmaskering/rörelsedetektering)

MODE Aktivera/avaktivera privatzonsmaskering/rörelsedetektering

AREA x Zonbearbetning

• DISPLAY Aktivera/avaktivera visning
• X POSITION Ställ in X-axelposition
• Y POSITION Ställ in Y-axelposition
• WIDTH Ställ in bredd
• HEIGHT Ställ in höjd
• RETURN Gå ur menyn

SENSITIVITY Ställ in känslighet

COLOR Ställ in färgen

TRANSPARENCY Aktivera/avaktivera transparens

FACTORY DEFAULT Kameran blir återställd till fabriksinställningarna
