Producttype	Analoge bewakingscamera
Merk	ABUS
Model	TVCC34011
Voeding	12 V DC via netvoeding (5,5 x 2,1 mm, holle plug)
Videoformaat	TVI (vooringesteld), omschakelbaar naar CVBS, CVI, AHD
Maximale resolutie	2 MP
Videoaansluiting	BNC
Voedingsconnector	Holle plug 5,5 x 2,1 mm
Lengte van de meegeleverde kabel	30 m (gecombineerde kabel)
Panhoek	0 - 360°
Kantelhoek	0 - 75°
Rotatiehoek	0 - 360°
Belangrijkste functies	OSD-menu, SMART IR, WDR, BLC, HLC, bewegingsdetectie, zone-maskering
Dag/nachtmodus	Automatisch, geforceerd kleur, geforceerd zwart-wit
Omschakeling analoog formaat	Via fysieke schakelaar (5 seconden ingedrukt houden): CVBS → TVI → CVI → AHD
Onderhoud en reiniging	Reinigen met een vochtige doek; geen oplosmiddelen, alcohol of schurende producten gebruiken. Apparaat vóór reiniging loskoppelen.
Veiligheidsvoorschriften	Loskoppelen vóór ingreep; behuizing niet openen; alleen aangegeven spanning gebruiken; buiten bereik van kinderen installeren.
Repareerbaarheid	Onderhoudswerkzaamheden moeten worden toevertrouwd aan een gekwalificeerde specialist. Behuizing niet openen behalve voor montage, plaatsen van SD-kaart of toegang tot knoppen.
Inhoud van de levering	Camera, 12V netvoeding, boormal, gecombineerde kabel 30 m, montagemateriaal, instructies

Veelgestelde vragen - TVCC34011 ABUS

Hoe installeer ik de ABUS TVCC34011 camera?

Plak de meegeleverde boormal op de gewenste locatie. Boor de gaten en bevestig de cameravoet met de meegeleverde schroeven en pluggen. Til de camera op de voet en bevestig hem met de aanslagplaat en schroef. Voor de uitlijning, draai de schroef van de aanslagplaat los en stel de pan (0-360°), kanteling (0-75°) en rotatie (0-360°) in. Draai de schroef weer vast.

Hoe verander ik het analoge formaat van de camera?

Bij levering is het formaat TVI vooringesteld. Om te wijzigen, draai het deksel van de schakelaar los en houd de knop 5 seconden ingedrukt. Het formaat verandert in de volgorde: CVBS → TVI → CVI → AHD. Herhaal de handeling om het gewenste formaat te selecteren.

Hoe krijg ik toegang tot het on-screen display (OSD)-menu?

Het OSD-menu is alleen toegankelijk via een compatibele recorder of bedieningspaneel. Gebruik de optie Iris+ of selecteer preset 95 om het menu te openen. Navigeer met de PTZ-pijltjestoetsen en bevestig met Iris+. Het menu is alleen in het Engels.

Wat is het maximale bereik van de coaxkabel voor de TVCC34011?

De lengte van de coaxkabel tot het volgende apparaat mag niet meer zijn dan 800 meter voor een resolutie van 2 MP, of 300 meter voor 5 MP. Vermijd het leggen van de kabel in de buurt van elektriciteitskabels of geleidende materialen om storingen te voorkomen.

Hoe stel ik de dag/nachtmodus in?

Ga in het OSD-menu naar DAY NIGHT. U kunt kiezen uit AUTO (automatisch), COLOR (altijd kleur) of BW (altijd zwart-wit). Stel ook de drempels D->N THRESHOLD en N->D THRESHOLD in om de gevoeligheid van de overgang aan te passen.

Wat te doen bij een storing?

Als u rook, vreemde geluiden of een ongewone geur opmerkt, schakel het apparaat onmiddellijk uit en trek de stekker uit het stopcontact. Het apparaat mag niet meer worden gebruikt totdat een specialist het heeft gecontroleerd. Neem voor andere vragen contact op met de ABUS klantenservice ([e-mail], [phone]).

Hoe reinig ik de TVCC34011 camera?

Koppel eerst het apparaat los. Reinig de behuizing met een vochtige doek zonder oplosmiddelen, alcohol, verdunners, schuurpoeder of agressieve chemicaliën. Wrijf voorzichtig tot volledig droog. Zorg ervoor dat er nooit vloeistof in contact komt met interne componenten.

Welke analoge formaten worden ondersteund?

De camera ondersteunt vier analoge formaten: CVBS (standaard), TVI, CVI en AHD. Het standaardformaat is TVI. U kunt wijzigen via de fysieke schakelaar (5 seconden ingedrukt houden).

Hoe reset ik de camera naar fabrieksinstellingen?

Selecteer in het OSD-menu FACTORY DEFAULT om de camera terug te zetten naar de fabrieksinstellingen. Houd er rekening mee dat deze optie zich in het hoofdmenu bevindt, na het verlaten van submenu's. Bevestig met Iris+.

Waar vind ik de ABUS klantenservice?

U kunt ABUS Security-Center bereiken per e-mail op [e-mail], telefonisch op [phone] (ma-do 8:00-17:00, vr 8:00-14:00) of per post naar ABUS Support, Linker Kreuthweg 5, 86444 Affing, Duitsland.

GEBRUIKSAANWIJZING TVCC34011 ABUS

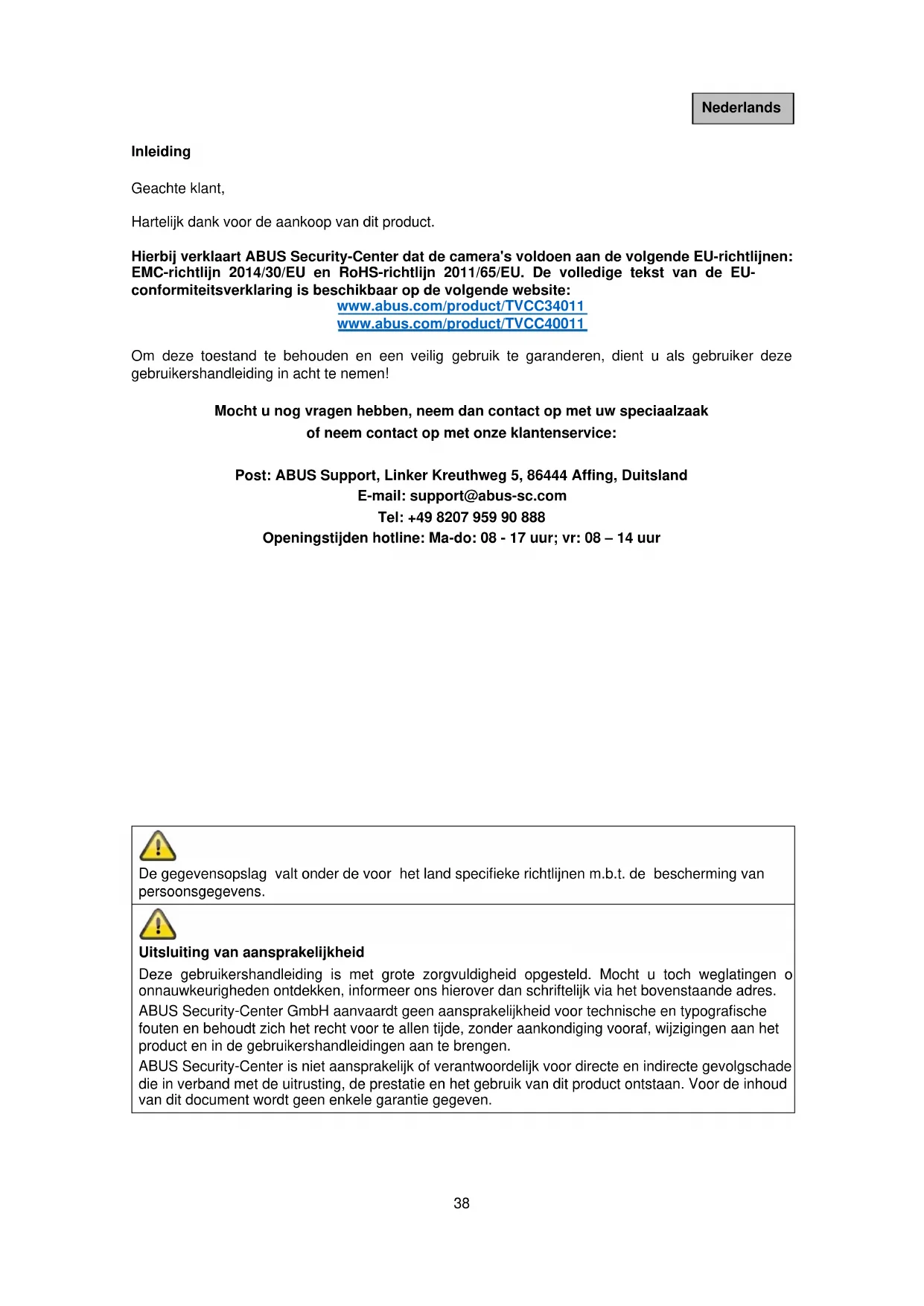

Hartelijk dank voor de aankoop van dit product.

Hierbij verklaart ABUS Security-Center dat de camera's voldoen aan de volgende EU-richtlijnen: EMC-richtlijn 2014/30/EU en RoHS-richtlijn 2011/65/EU. De volledige tekst van de EU-conformiteitsverklaring is beschikbaar op de volgende website:

Om deze toestand te behouden en een veilig gebruik te garanderen, dient u als gebruiker deze gebruikershandleiding in acht te nemen!

Mocht u nog vragen hebben, neem dan contact op met uw speciaalzaak of neem contact op met onze klantenservice:

Post: ABUS Support, Linker Kreuthweg 5, 86444 Affing, Duitsland

E-mail: [e-mail]

Tel: [phone]

Openingstijden hotline: Ma-do: 08 - 17 uur; vr: 08 - 14 uur

De gegevensopslag valt onder de voor het land specifieke richtlijnen m.b.t. de bescherming van persoonsgegevens.

Uitsluiting van aansprakelijkheid

Deze gebruikershandleiding is met grote zorgvuldigheid opgesteld. Mocht u toch weglatingen o onnauwkeurigheden ontdekken, informeer ons hierover dan schriftelijk via het bovenstaande adres.

ABUS Security-Center GmbH aanvaardt geen aansprakelijkheid voor technische en typografische fouten en behoudt zich het recht voor te allen tijde, zonder aankondiging vooraf, wijzigingen aan het product en in de gebruikershandleidingen aan te brengen.

ABUS Security-Center is niet aansprakelijk of verantwoordelijk voor directe en indirecte gevolgschade die in verband met de uitrusting, de prestatie en het gebruik van dit product ontstaan. Voor de inhoud van dit document wordt geen enkele garantie gegeven.

Verklaring van symbolen

	Het symbool met de flits in de driehoek wordt gebruikt als er gevaar voor de gezondheid bestaat, bijv. door een elektrische schok.
	Een driehoek met uitroepteken wijst op belangrijke instructies in deze gebruikershandleiding die altijd in acht genomen moeten worden.
	Dit symbool wijst op bijzondere tips en instructies over de bediening.

Opsommingen

7. ...8. ...	Opsommingen met vaste volgorde in de tekst of waarschuwing.
• ...• ...	Opsommingen zonder vaste volgorde in de tekst of waarschuwing.

Beoogd gebruik

Gebruik het apparaat uitsluitend voor het doel waarvoor het werd gebouwd en ontworpen! ledere ander gebruik geldt als niet beoogd!

Belangrijke veiligheidsinstructies

Algemeen

Lees voordat u het apparaat voor de eerste keer gebruikt nauwkeurig de volgende instructies en let op alle waarschuwingen, zelfs als u vertrouwd bent in de omgang met elektronische apparaten.

	Bij schade die door het niet in acht nemen van deze gebruikershandleiding wordt veroorzaakt, vervalt de aanspraak op garantie. Wij aanvaarden geen aansprakelijkheid voor gevolgschade!
	Wij aanvaarden geen aansprakelijkheid voor materiële schade of letselschade, die door onjuist gebruik of het niet in acht nemen van de veiligheidsinstructies is veroorzaakt. In deze gevallen vervalt iedere aanspraak op garantie!

Bewaar deze handleiding zorgvuldig voor toekomstig gebruik als naslagwerk.

Als u het apparaat verkoopt of doorgeeft, overhandig dan ook deze handleiding.

De volgende veiligheids- en gevareninstructies dienen niet alleen ter bescherming van uw gezondheid, maar zijn ook bedoeld voor de bescherming van het apparaat. Lees de volgende punten aandachtig door:

Stroomvoorziening

• Gebruik dit apparaat alleen op een stroombron die de op het typeplaatje vermelde netspanning levert. Neem contact op met uw energiebedrijf als u niet zeker weet welke stroomvoorziening bij u beschikbaar is.
• Koppel het apparaat los van de netvoeding, voordat u onderhouds- of installatiewerkzaamheden uitvoert
• Het apparaat wordt alleen volledig van het elektriciteitsnet losgekoppeld als de netstekkervoeding wordt verwijderd.
• Om het apparaat helemaal van het stroomnet te scheiden, moet de netstekker uit het stopcontact worden getrokken.
• Om brandgevaar uit te sluiten, moet de netstekker van het apparaat altijd uit het stopcontact worden getrokken, als het apparaat langere tijd niet wordt gebruikt.

Overbelasting/overspanning

• Voor een storm en/of onweer met het risico van blikseminslag moet u het apparaat loskoppelen van het elektriciteitsnet of moet het apparaat worden aangesloten op een noodvoeding.
• Vermijd overbelasting van stopcontacten, verlengkabels en adapters. Overbelasting kan leiden tot brand of een elektrische schok.

Kabels

• Houd kabels altijd aan de stekker vast en trek niet aan de kabel zelf
• Raak de netkabel nooit met natte handen aan, omdat dit kortsluiting of een elektrische schok kan veroorzaken.
• Plaats het apparaat, meubels of andere zware voorwerpen niet op de kabels en let erop dat deze niet worden geknikt, in het bijzonder aan de stekker en aan de aansluitingen
• Maak nooit een knoop in een kabel en bind de kabel niet samen met andere kabels.
• Alle kabels moeten zo worden gelegd dat niemand erop kan gaan staan of erdoor worden belemmerd.
• Een beschadigde netkabel kan brand of een elektrische schok veroorzaken. Controleer de netkabel regelmatig.
• Wijzig of manipuleer netkabels en netstekkers niet.
• Gebruik geen adapterstekkers of verlengkabels die niet voldoen aan de geldende veiligheidsnormen en manipuleer netkabels niet.

Kinderen

• Elektrische apparaten mogen niet in de handen van kinderen terechtkomen! Laat kinderen nooit zonder toezicht elektrische apparaten gebruiken. Kinderen kunnen de mogelijke gevaren niet altijd goed herkennen. Kleine onderdelen kunnen levensgevaarlijk zijn als ze worden ingeslikt.
• Houd verpakkingsfolie uit de buurt van kinderen. Er bestaat gevaar voor verstikking!
• Dit apparaat hoort niet thuis in de handen van kinderen. Verende onderdelen kunnen bij onjuist gebruik eruit springen en letsel (bijv. ogen) bij kinderen veroorzaken.

Bewaking

• De ingebruikname van bewakingsinstallaties kan in bepaalde landen door de wet zijn verboden of gereglementeerd.
• De exploitant moet voor de ingebruikname eerst controleren of de bewaking binnen de wettelijke bepalingen blijft.

Opstelplaats/gebruiksomgeving

Plaats geen zware voorwerpen op het apparaat.

Het apparaat is alleen geschikt voor gebruik in ruimtes met geschikte temperatuur of luchtvochtigheid (bijv. badkamers) of in zeer stoffige ruimtes. Voor precieze gegevens controleert u de technische gegevens van de individuele apparaten.

Let erop dat

• altijd voldoende ventilatie is gegarandeerd (plaats het apparaat niet in schappen, op een dik tapijt, op een bed of op plaatsen waar de ventilatieopeningen afgedekt zijn en houd minimaal 10 cm afstand aan naar alle kanten);
• geen directe warmtebronnen (bijv. verwarmingen) op het apparaat inwerken;
• er geen direct zonlicht of sterk kunstlicht op de apparaten voor binnentoepassingen schijnt;
• het apparaat niet in de directe omgeving van magnetische velden (bijv. luidsprekers) staat;
• geen open brandhaarden (bijv. brandende kaarsen) op of naast het apparaat staan;
• het contact met spat- of druipwater voor apparaten voor binnentoepassingen en agressieve vloeistoffen wordt vermeden,
• het apparaat niet wordt gebruikt in de buurt van water, in het bijzonder mag het apparaat nooit worden ondergedompeld (plaats geen met vloeistoffen gevulde voorwerpen, bijv. vazen of drankflessen op of naast het apparaat);
• geen vreemd materiaal binnendringt;
• het apparaat niet blootstaat aan sterke temperatuurschommelingen, omdat anders luchtvochtigheid condenseren en een elektrische kortsluiting veroorzaken kan;
• het apparaat niet blootstaat aan sterke schokken of trillingen.

Uitpakken

Tijdens het uitpakken moet u het apparaat uiterst zorgvuldig behandelen.

Verpakkingen en verpakkingsmiddelen kunnen worden gerecycled en moeten voor hergebruik worden afgevoerd.

Wij adviseren u:

papier, karton en golfkarton of kunststofverpakkingen moeten in de daarvoor bestemde verzamelcontainer worden gedeponeerd.

Zolang deze in uw woonomgeving nog niet beschikbaar zijn, kunt u deze materialen laten ophalen met het gewone huisvuil.

Waarschuwing

Bij een eventuele beschadiging van de originele verpakking moet u het apparaat eerst controleren. Als het apparaat is beschadigd, stuurt u het in de verpakking terug en informeert u de bezorgdienst.

Ingebruikname

- Lees voor de eerste ingebruikname alle veiligheids- en bedieningsinstructies!

	WaarschuwingZorg er bij de installatie in een bestaande videobewakingsinstallatie voor dat alle apparaten van de net- en laagspanningsstroomkring gescheiden zijn!
	WaarschuwingOndeskundige en amateuristische werkzaamheden aan het elektriciteitsnet of aan de huisinstallaties zijn niet alleen gevaarlijk voor uzelf, maar ook voor anderen.Sluit de installaties zo aan dat net- en laagspanningsstroomkringen altijd gescheider verlopen en op geen enkele plaats met elkaar verbonden zijn of door een defect met elkaar verbonden kunnen raken.

Onderhoud en reiniging

Onderhoudswerkzaamheden zijn nodig als het apparaat beschadigd is, bijv. als de netstekker, de netkabel of de behuizing beschadigd is, vloeistof of voorwerpen in het apparaat terecht zijn gekomen, het apparaat blootgestaan heeft aan regen of vocht of als het niet goed werkt of gevallen is.

Onderhoud

• Als u rookontwikkeling, of ongebruikelijke geluiden of geuren vaststelt, schakelt u het apparaat meteen uit en trekt u de netstekkers uit het stopcontact. In deze gevallen mag het apparaat niet meer gebruikt worden tot een specialist een controle heeft uitgevoerd.
• Laat alle onderhoudswerkzaamheden uitsluitend door gekwalificeerde specialisten uitvoeren.
• Open nooit de behuizing van het apparaat of de accessoires als dat niet gevraagd wordt. Omdat bij geopende behuizing altijd levensgevaar bestaat door elektrische schok, opent u de behuizing alleen als er geen spanning op het apparaat staat.
  Bij sommige apparaten is het openen van het apparaat noodzakelijk en toegestaan voor de volgende toepassingen:

• Montage van het apparaat
- Plaatsing van een opslagmedium (SD-kaart of harde schijf)
- Toegang tot belangrijke functies (resetknop of WPS-toets)

Reiniging

• De behuizing van het apparaat mag alleen met een vochtige doek worden gereinigd.
• Geen oplosmiddelen, spiritus, verdunners etc. en geen van de volgende stoffen gebruiken: zout water, insectenverdelger, chloor- of zuurhoudende oplosmiddelen (salmiak), schuurpoeder.
• Met de katoenen doek zacht over het oppervlak wrijven totdat deze helemaal droog is.

Het apparaat werkt met gevaarlijke spanning. Koppel het apparaat voor onderhoudswerkzaamheden of reinigen los van het stroomnet!

Inhoud

1. Inhoud van de levering....44
2. Beschrijving van de hardware 45

2.1. HDCC34011 45
2.2. TVCC40011 45

1. Montage / installatie 46

3.1. HDCC34011 46
3.2. TVCC40011 47
3.3. Videokabel aanbrengen....47
3.4. Naar analoog formaat wisselen 47

1. OSD-menu 48

1. Inhoud van de levering

TVCC34011

• Analoge Camera
  ■ 12V Power Supply
  ■ Boorsjabloon
  ■ 30m combikabel
  ■ Montagemateriaal
• Handleiding

TVCC40011

■ Analoge Camera
■ 12V Power Supply
■ Boorsjabloon
■ 30m combikabel
■ Montagemateriaal
- Handleiding

2. Beschrijving van de hardware

2.1. HDCC34011

1	Onderplaat camera	2	Vergrendelplaat
3	Camerakap	4	Camera
5	WisselschakelaarVoor het wisselen tussen analoge formaten (TVI/CVI/CVI/AHD/CVBS)	6	Spanningsaansluiting(5,5x2,1mm, DC-stekker)
7	BNC-video-uitgang (TVI/CVI/AHD/CVBS)

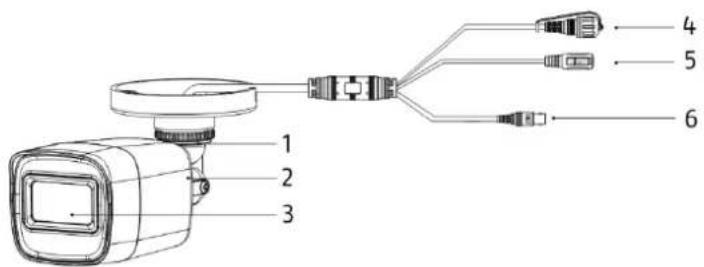

2.2. TVCC40011

1	Wandhouder camera	2	Camera
3	Lens	4	WisselschakelaarVoor het wisselen tussen analoge formaten (TVI/CVI/CVI/AHD/CVBS)
5	Spanningsaansluiting(5,5x2,1mm, DC-stekker)	6	BNC-video-uitgang (TVI/CVI/AHD/CVBS)

3. Montage / installatie

LET OP!

Tijdens de montage moet de camera van de netspanning zijn losgekoppeld.

3.1. HDCC34011

Plak de meegeleverde boorsjabloon op de plaats waar u de camera wilt installeren. Draai de schroef van de vergrendelplaat los. Gebruik de meegeleverde pluggen en schroeven om de camera-onderplaat te bevestigen.

Als de kabels vanaf de zijkant worden gelegd, bevestigt u de camera-onderplaat niet helemaal. Zo kunt u de kabelstreng van de camera nog leggen.

Til nu de camera met de camerakap terug naar de camera-onderplaat en zet hem vast met de vergrendelplaat en de schroef.

Uitlijning

Draai de schroef aan de van de vergrendelplaat los om de camera af te stellen.

1. Zwenken: 0-360°
2. Kantelen: 0-75°
3. Roteren: 0-360°

3.2. TVCC40011

1

Schroeven voor bevestiging

2

Schroeven voor uitlijning

Plak de meegeleverde boorsjabloon op de plaats waar u de camera wilt installeren. Boor de benodigde gaten.

Gebruik de meegeleverde pluggen en schroeven om de camera te bevestigen.

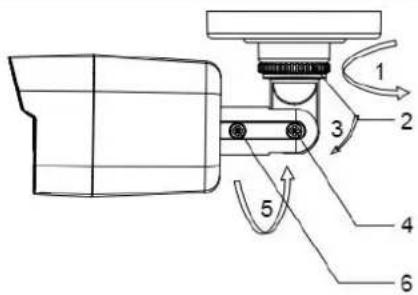

Uitlijning

Draai de bevestigingsring of bevestigingsschroeven los om de camera in de gewenste richting uit te lijnen.

1. Zwenken: 0-360°
2. Bevestigingsring voor draaien
3. Kantelen: 0-180°
4. Vastzetschroef voor kantelen
5. Rotatie: 0-360°
6. Vastgeschroefd voor rotatie

3.3. Videokabel aanbrengen

Om het videosignaal van de camera door te geven aan een analoge recorder, moet een coaxkabel met BNC-stekker (male, mannelijk) worden gebruikt. De kabellengte tot het volgende apparaat mag niet langer zijn dan 800 meter (2MPx) of 300 meter (5MPx).

Als de kabels naast stroomkabels of andere geleidende materialen worden gelegd, kan de beeldoverdracht van de camera worden gestoord.

Aanbeveling:

Gebruik van ontstoringsfilter TVAC25220 of TVAC25210, om storingen te minimaliseren.

3.4. Naar analoog formaat wisselen

Bij levering is het analoge formaat "TVI" voor de camera's vooraf ingesteld. Om het formaat te wijzigen, schroeft u het deksel van de wisselschakelaar los en houdt u de knop 5 seconden ingedrukt. De analoge formaten worden in een vaste volgorde gewisseld:

CVBS->TVI->CVI->AHD

4. OSD-menu

Het beeldschermmenu (OSD, On-Screen-Display) van deze camera kan alleen via apparaten met besturingsmogelijkheden (recorder, bedieningspaneel) worden geopend. Voor het openen van het OSD-menu gebruikt u ofwel de optie "Iris+" of de preset 95 op. Voor de besturing gebruikt u de PTZ-pijltoetsen van uw apparaat en de optie "Iris+" voor het openen en bevestigen.

Het OSD-menu is alleen beschikbaar in de Engelse taal. Gebruik voor oriëntatie de beschrijving van de punten hieronder.

De optie "Iris+" kan per apparaat verschillen

MAIN MENU (hoofdmenu)

Algemene menunavigatie

BACK Eén menustap achteruit

EXIT Hoofdmenu afsluiten zonder wijzigingen op te slaan

EXIT & SAVE Het hoofdmenu verlaten en alle wijzigingen opslaan

VIDEO FORMAT Videoformaat kiezen

EXPOSURE (belichtingsinstellingen)

EXPOSURE MODE Belichtingsmodus

• GLOBAL Automatisch
• BLC Tegenlichtcompensatie
• HLC Highlightcompensatie
• WDR Wide Dynamic Range

AGC Automatische versterkingsregeling

• OFF Uit
• LOW Laag
  • MIDDLE Medium
• HIGH Hoog

SLOW Shutter sluitertijd

• OFF standaard sluitertijd
• X2 – x16 Langere sluitertijd

DAY NIGHT (dag-/nachtinstellingen)

MODE Modus instellen

• AUTO Automatisch
• COLOR Beeld is altijd in kleur
• BW Beeld is altijd zwart/wit

IR LIGHT IR-licht activeren of deactiveren

SMART IR Smart-IR-modus instellen

• MODE 1 Voor binnen/buiten
• MODE 2 Voor binnen
• MODE 3 Voor buiten

LEVEL IR-level selecteren

D->N THRESHOLD Nacht-naar-dag-drempel

• Hoe lager de waarde, hoe eerder wordt gewisseld van dag- naar nachtmodus
• Hoe hoger de waarde, hoe later wordt gewisseld van dag- naar nachtmodus

N->D THRESHOLD Nacht-naar-dag-drempel (zie hieronder)

VIDEO SETTING (video-instellingen)

IMAGE MODE Beeldmodus selecteren

• STD Standaardinstelling
• HIGH-SAT Hoge verzadiging

WHITE BALANCE Instellingen voor witbalans openen

BRIGHTNESS Helderheid instellen

CONTRAST Contrast instellen

SHARPNESS Scherpte instellen

SATURATION Verzadiging instellen

3DNR Dynamische ruisonderdrukking instellen

MIRROE Camerabeeld spiegelen

• DEFAULT Normaal
  • H Horizontaal
  • V Verticaal
  • HV Horizontaal en verticaal

WB (witbalansinstellingen)

MODE Modus instellen

• ATW Automatisch
  • MANUAL Handmatige instelling
  RGAIN Roodversterking instellen
  BGAIN Blauwversterking instellen

FUNCTIONS (functie-instellingen) – alleen bij HDCC35561 / HDCC45561

MOTION DET Bewegingsmelder openen

PRIVACY Maskering privézones openen

PRIVACY / MOTION (maskering privézones / bewegingsdetectie)

MODE Maskering privézones/bewegingsdetectie activeren/deactiveren

AREA x Zone bewerken

• DISPLAY Weergaven activeren/deactiveren
• X POSITION X-aspositie instellen
• Y POSITION Y-aspositie instellen
- WIDTH Breedte instellen
• HEIGHT Hoogte instellen
- RETURN Menu verlaten

SENSITIVITY Gevoeligheid instellen

COLOR Kleur instellen

TRANSPARENCY Transparantie activeren/deactiveren

RETURN Menupunt verlaten

FACTORY DEFAULT Camera resetten naar fabrieksinstellingen

Indledning

Kære kunde
