LB6 - Macchina da cucire JUKI - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Macchina da cucire industriale surgettaggi con dispositivo di inserimento catenella di filo
Marca	JUKI
Modello	LB6 (serie MO-6000)
Categoria	Macchina da cucire
Tipi di testa macchina disponibili	MO.1 (max 5500 sti/min), MO.2 (max 8000 sti/min)
Velocità massima di cucitura	5500 o 8000 punti/min a seconda del tipo di testa
Controller compatibili	SC-921 o SC-510
Pressione aria richiesta	0,5 MPa (5 bar)
Funzioni principali	Inserimento automatico catenella di filo, alzapressore automatico, rilascio tensione filo all'inizio e fine cucitura, partenza dolce, sensore fine tessuto, tagliacatenella
Alimentazione elettrica	Dipende dal controller (tipicamente monofase 220-240V o trifase, consultare il manuale SC-921/SC-510)
Manutenzione e pulizia	Sostituzione dell'etichetta riflettente del sensore, sostituzione del coltello fisso, regolazione del fermo intermedio, lubrificazione regolare
Sicurezza	Spegnere prima di qualsiasi intervento, non avvicinare le mani alle parti in movimento, utilizzare una pressione aria appropriata
Ricambi e riparabilità	Ricambi disponibili tramite rete JUKI, etichetta riflettente, coltello fisso, guarnizioni pneumatiche
Informazioni generali	Manuale d'uso di 404 pagine, scaricabile gratuitamente. Peso e dimensioni non specificati nel manuale.

Domande frequenti - LB6 JUKI

Come selezionare il tipo di testa macchina MO.1 o MO.2?

Spegnere il dispositivo. Tenendo premuto il tasto di cambio modalità, riaccendere. Utilizzare i tasti di navigazione per visualizzare il numero parametro 95, quindi selezionare MO.1 o MO.2 con i tasti aumento/diminuzione. Confermare con il tasto SET.

Come regolare la velocità massima di cucitura?

Accedere alla modalità utente (tasto modalità + accensione). Navigare fino al parametro n. 96. Utilizzare i tasti + e - per modificare la velocità (MO.1: 150-5500 sti/min, MO.2: 150-8000 sti/min). Confermare con SET.

Come attivare la funzione di inserimento catenella di filo?

Passare in modalità servizio: spegnere l'alimentazione, quindi riaccendere tenendo premuto il tasto appropriato (SET+ o altro a seconda del controller). Richiamare la funzione di inserimento filo catenella (n. 141 per SC-921, n. 65 per SC-510) e attivare utility 1 (FUN_UT1_). Selezionare la funzione LB (U1.0 Lb01) e confermare. Configurare i parametri U1.1 a U1.3 per il numero di punti.

Come regolare il numero di punti catenella alla fine della cucitura?

In modalità normale, dopo l'accensione, premere il tasto SET+ per visualizzare le impostazioni U1.1, U1.2, U1.3. Utilizzare i tasti + e - per modificare il valore (intervallo 0-999 in SC-510, 0-100 in SC-921). Confermare con SET.

Cosa fare se la catenella di filo non viene inserita correttamente?

Verificare innanzitutto che la macchina sia in modalità inserimento catenella. Aumentare la pressione della molla del pressore catenella, aumentare il numero di punti con tensione rilasciata all'inizio della cucitura (U1.1), diminuire la velocità di partenza dolce, o aumentare il numero di punti di partenza dolce. Assicurarsi che la piastra di pressione catenella non si sollevi.

Come sostituire il coltello fisso?

Spegnere la macchina. Sollevare e ruotare la piastra di pressione catenella di filo per esporre il coltello fisso. Allentare le viti di fissaggio, sostituire il coltello, quindi riavvitare assicurandosi che sia a contatto con la faccia inferiore. Attenzione al rischio di taglio.

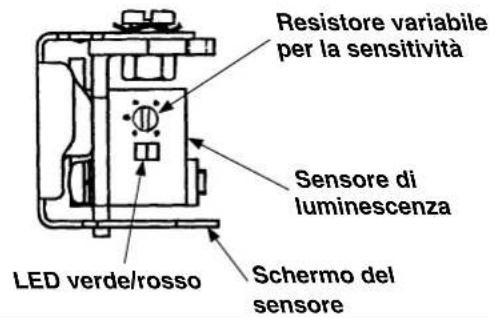

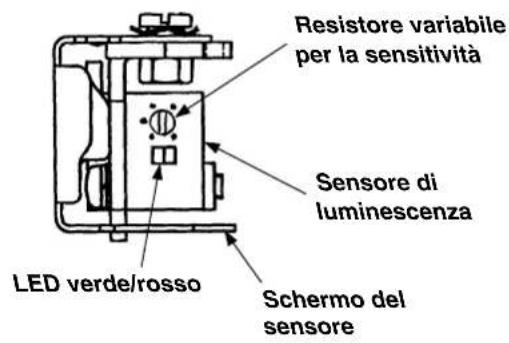

Come regolare il sensore di fine tessuto?

Senza tessuto, ruotare la resistenza variabile di sensibilità finché le luci verde e rossa non si accendono. Con tessuto, regolare finché la luce rossa non si spegne. Posizionare la resistenza a metà dei due punti. Verificare: senza tessuto -> verde+rosso accesi; con tessuto -> verde acceso, rosso spento.

Come passare dalla modalità di inserimento catenella alla modalità pre-cucitura?

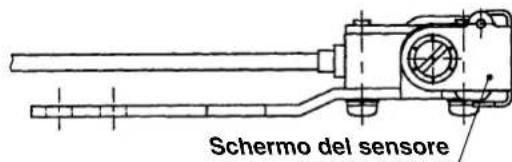

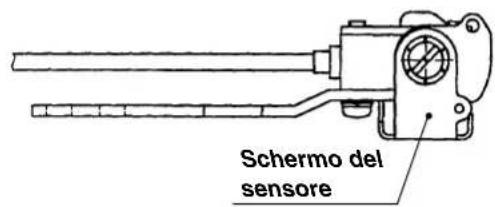

Utilizzare l'otturatore rotante del sensore di fine tessuto. In posizione 'aperto', la macchina è in modalità inserimento catenella (non parte senza tessuto). In posizione 'chiuso', è in modalità pre-cucitura (parte anche senza tessuto).

Quale pressione aria utilizzare?

Regolare il regolatore d'aria a 0,5 MPa (5 bar). Una pressione troppo alta può danneggiare i cilindri pneumatici.

Come sostituire l'etichetta riflettente del sensore?

Spegnere la macchina. Staccare la vecchia etichetta, pulire la superficie, quindi incollare una nuova etichetta nel punto in cui la luce rossa del sensore viene riflessa. Regolare la sensibilità del sensore dopo la sostituzione.

MANUALE UTENTE LB6 JUKI

+4. Selezione "FL on A".

Questo Manuale d'Istruzioni è destinato al LB-6.

Leggere e comprehende pienamente le istruzioni alla par. "ISTRUZIONI IMPORTANTI PER LA SICUREZZA" nel Manuale d'Istruzioni per la serie MO-6000 prima di utilizzare la macchina quando thispositivo e installato alla series MO-6000.

Inoltre, assemblare e mettere a punto il disposito facendo riferimento non solo a什麽 Manuale d'Istruzioni, maanche al Foglio di Parti e al Manuale d'Istruzioni per la SC-921 (o SC-510).

INDICE

I.PREFAZIONE 1

II. IMPOSTAZIONE DEL REGOLATORE (SC-921) 1

1. Impostazione del modello di macchina 1
2. Impostazione della funzione di riento della catenella 4
3. Impostazione della funzione di alzapiedino automatico 7
4. Varie impostazioni della cucitura a riento della catenella 8
   5.Procedura di cambiamento delle varie impostazioni 10

Ⅲ. IMPOSTAZIONE DEL REGOLATORE (SC-510) 13

1. Impostazione del modello di macchina 13
2. Impostazione della funzione di riento della catenella 16
3. Impostazione della funzione di alzapiedino automatico 18
4. Varie impostazioni della cucitura a rientro della catenella 19
   5.Procedura di cambiamento delle varie impostazioni 21

IV. INSTALLAZIONE DEI COMPONENTI PNEUMATICI 24

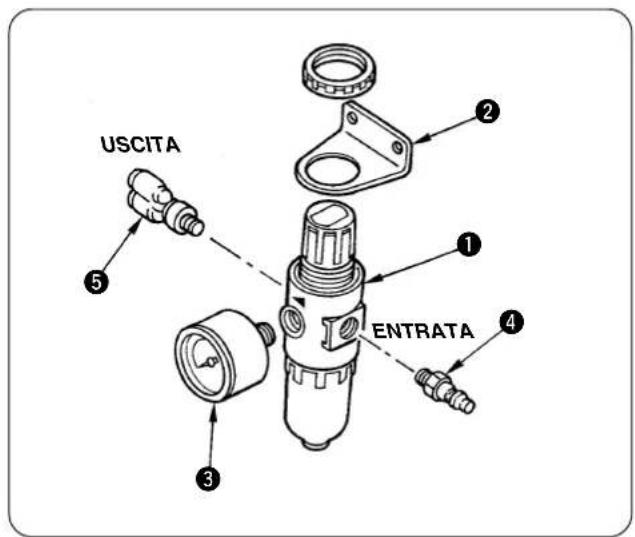

1. Installazione del regolatore di aria 24

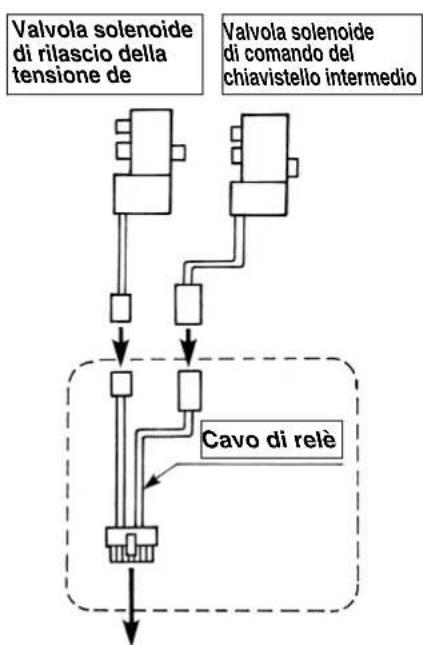

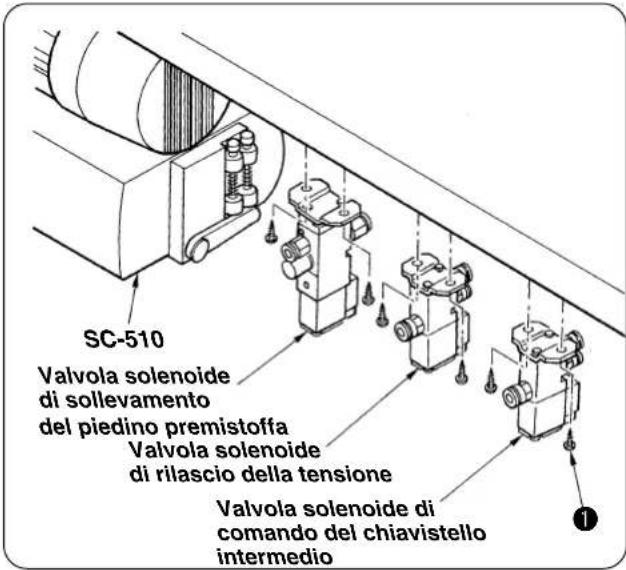

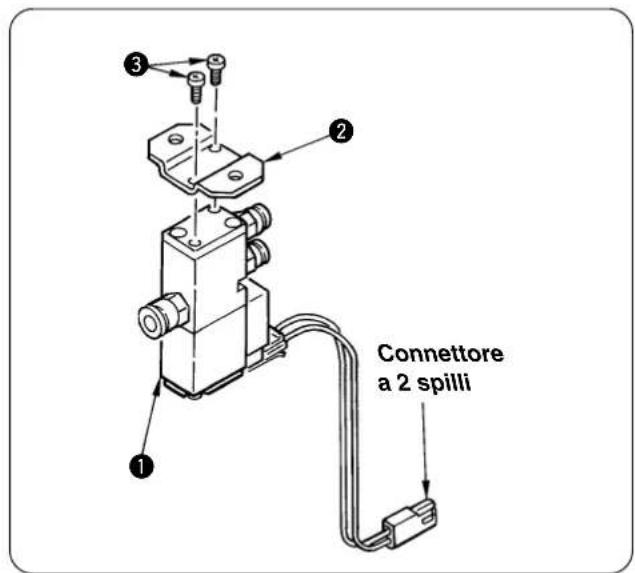

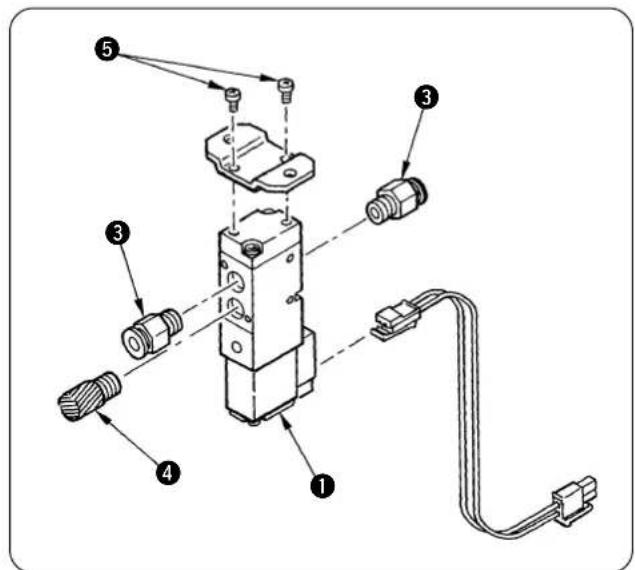

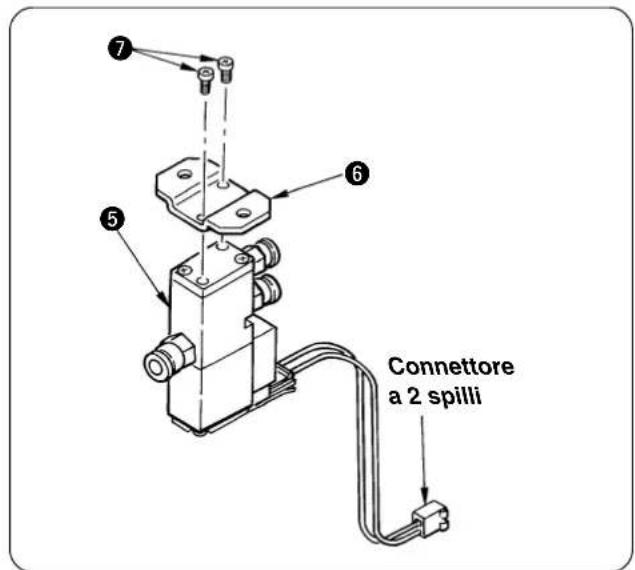

2. Installazione della valvola solenoide 25

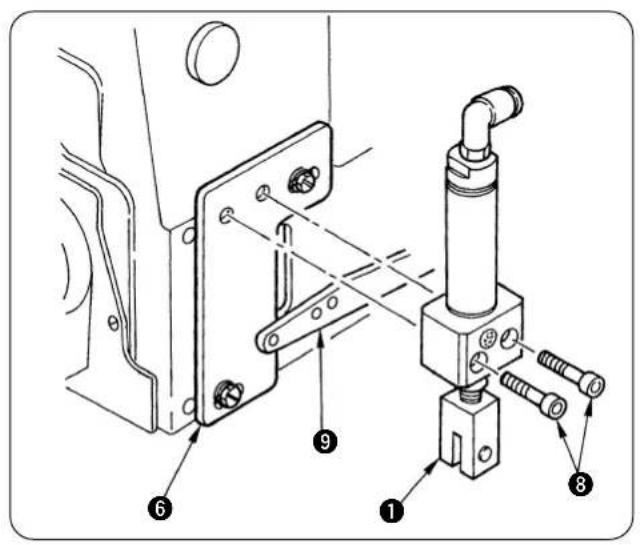

V. INSTALLAZIONE DEI COMPONENTI ALLA TESTA DELLA MACCHINA.... 26

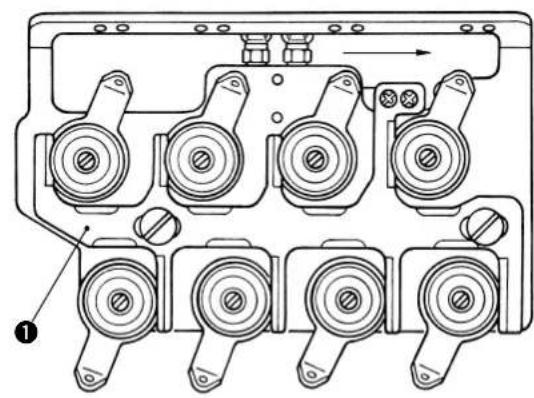

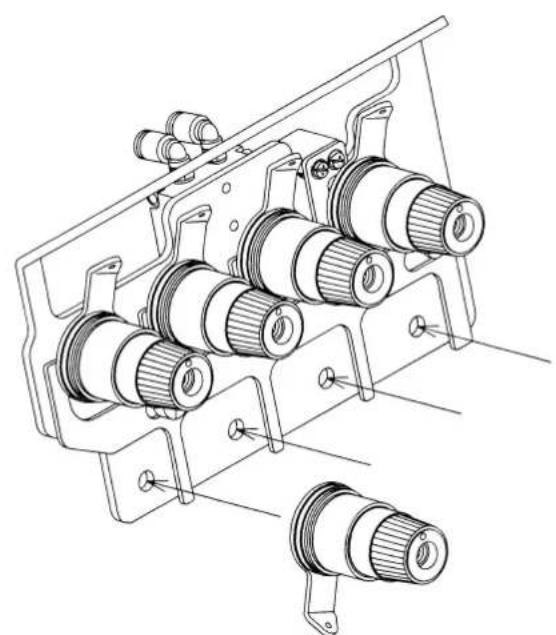

1. Installazione dell'asm. totale della tensione del filo (Unità di rilascio del filo) 26

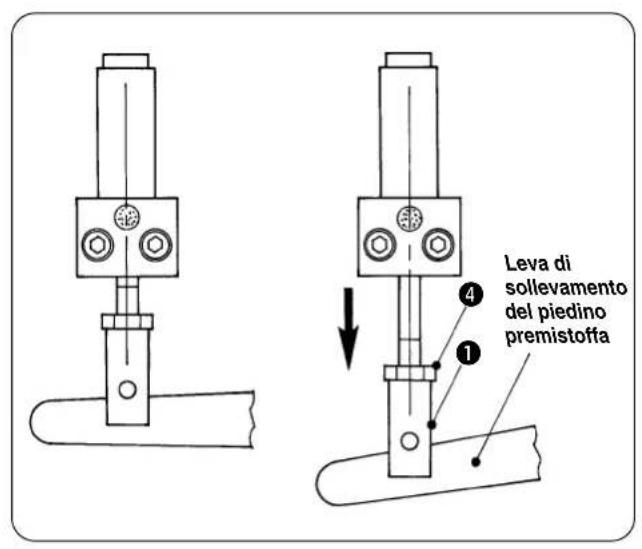

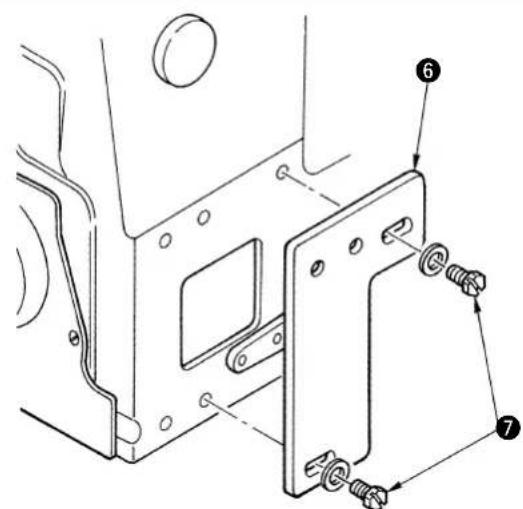

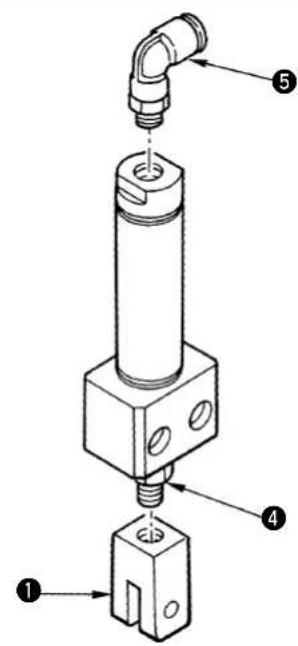

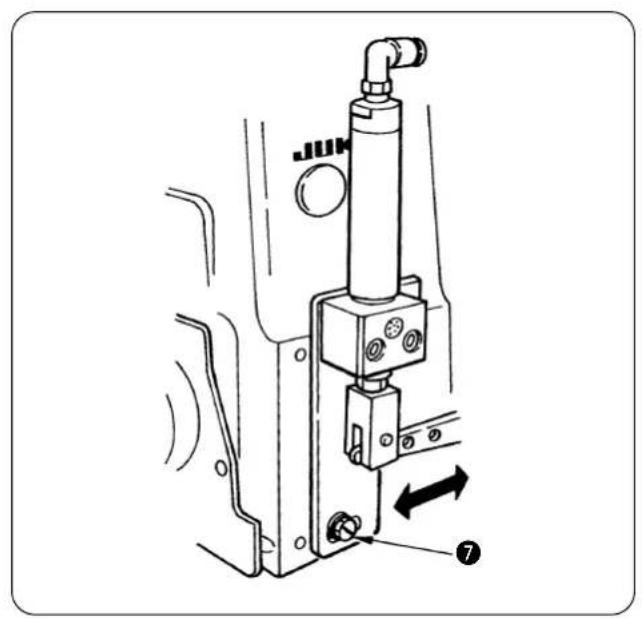

2. Installazione dell'unità di sollevamento del piedino premistoffa 27

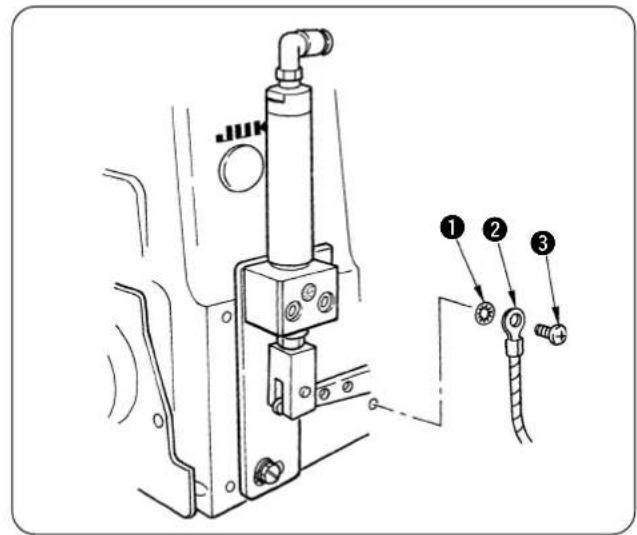

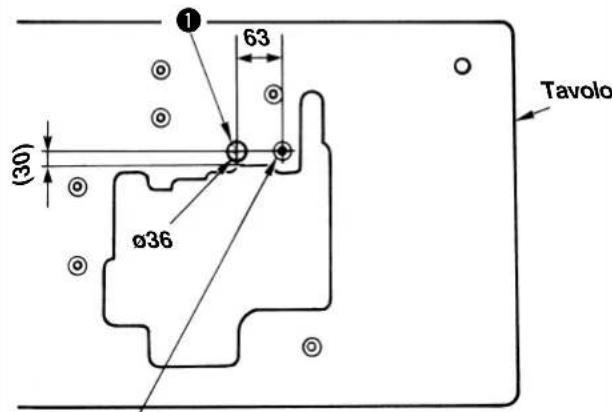

1. Installazione della testa della macchina 29

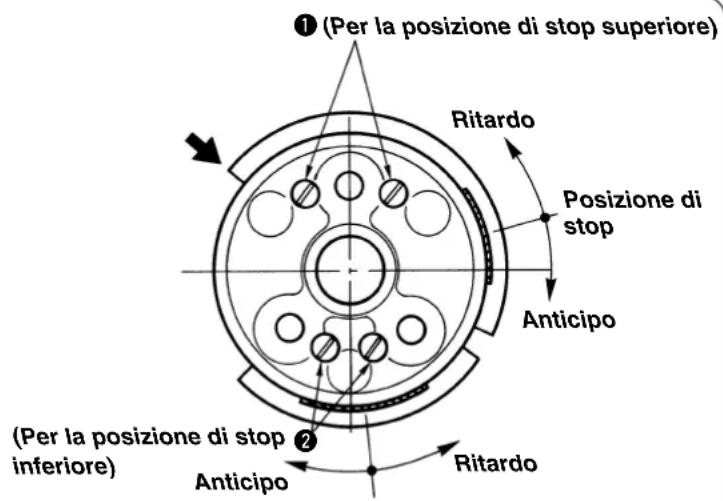

2. Regolazione del synchronizzatore 30

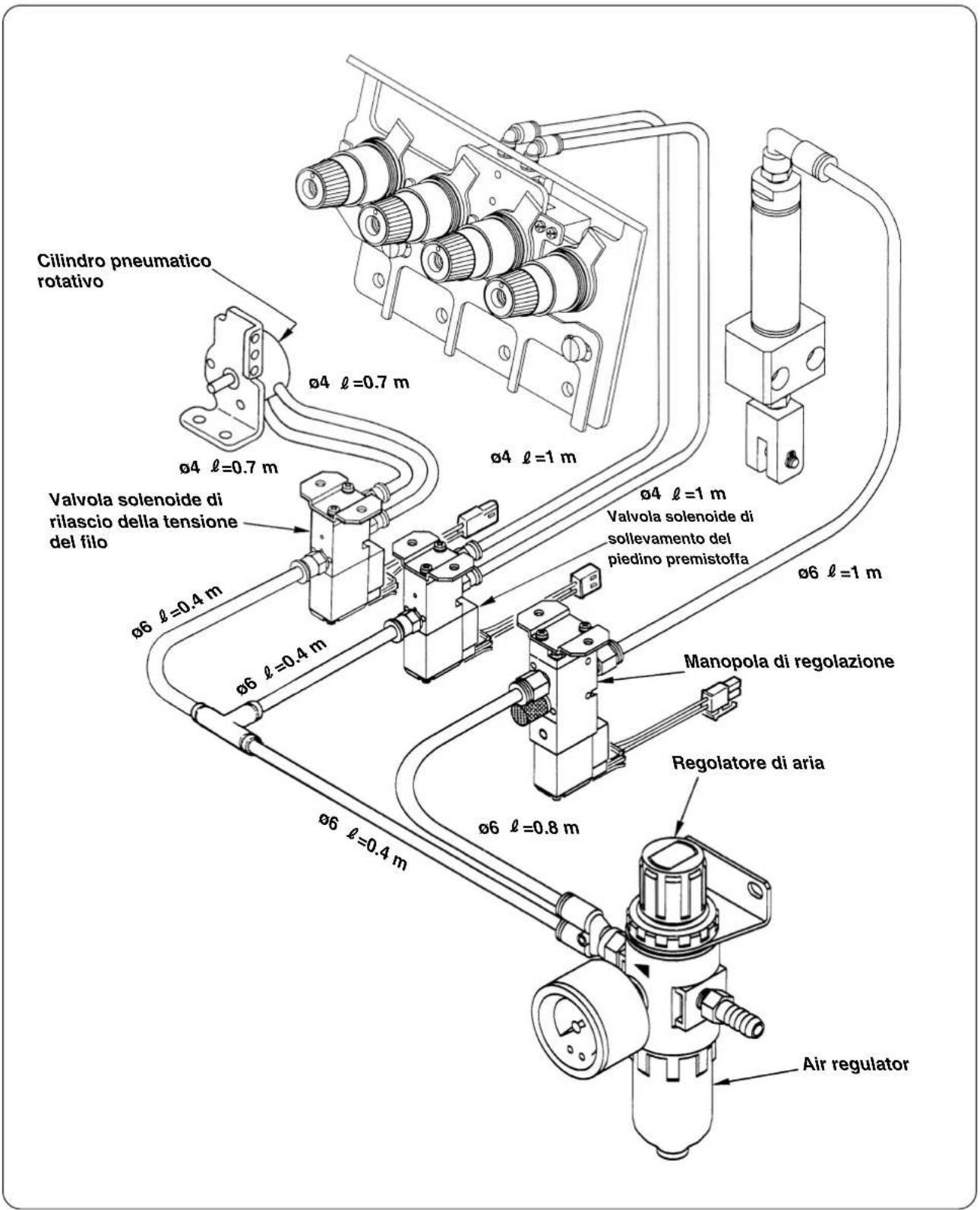

3. Tubazione dell'aria 31

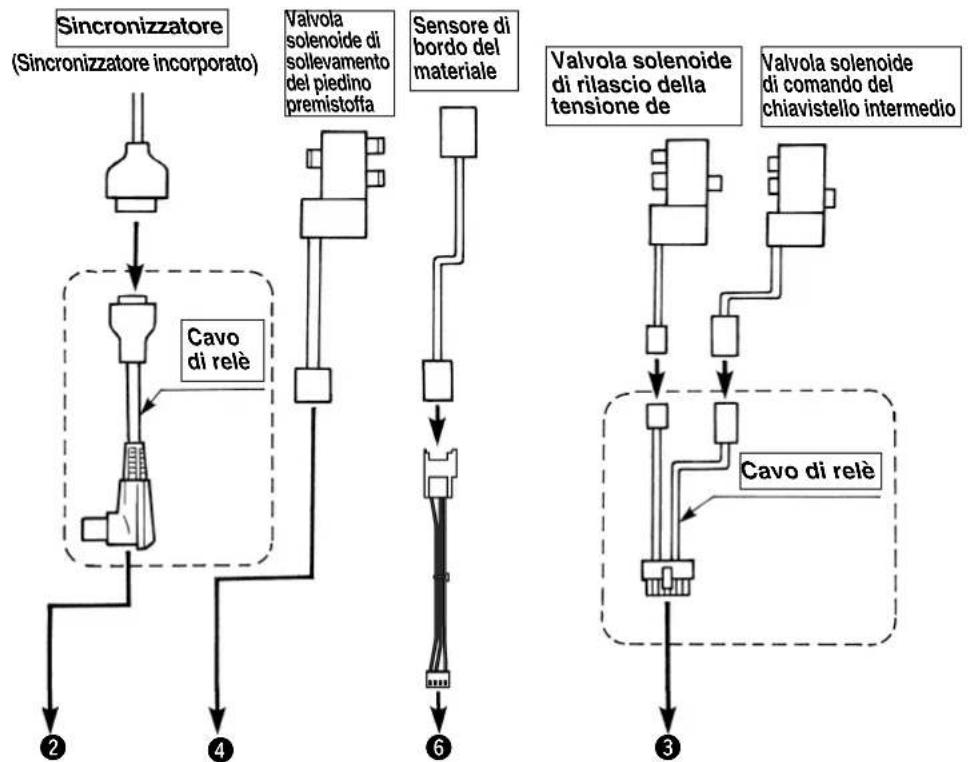

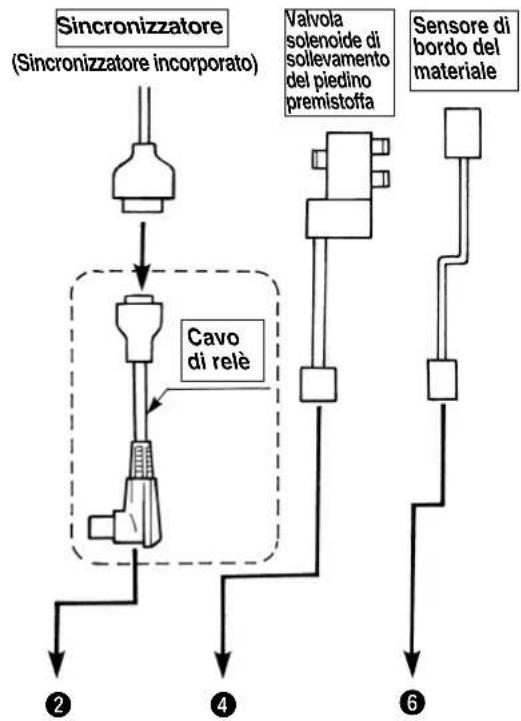

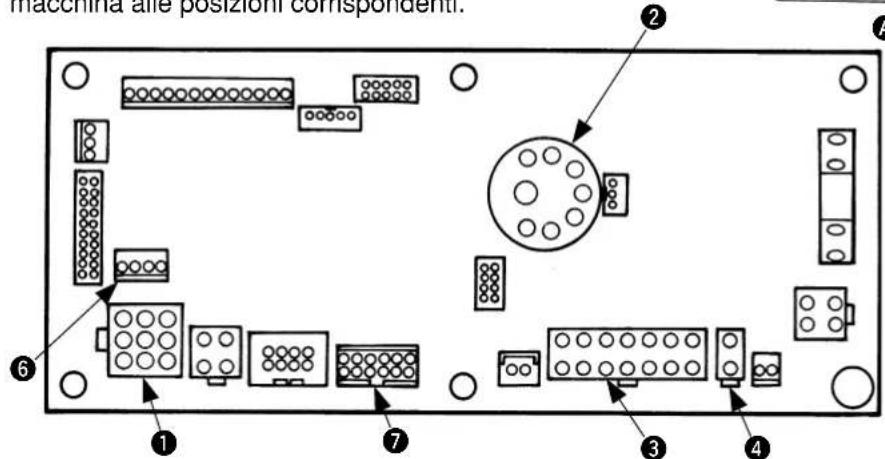

4. Collegamento del connettore al SC-921 33
5. Collegamento del connettore al SC-510 34

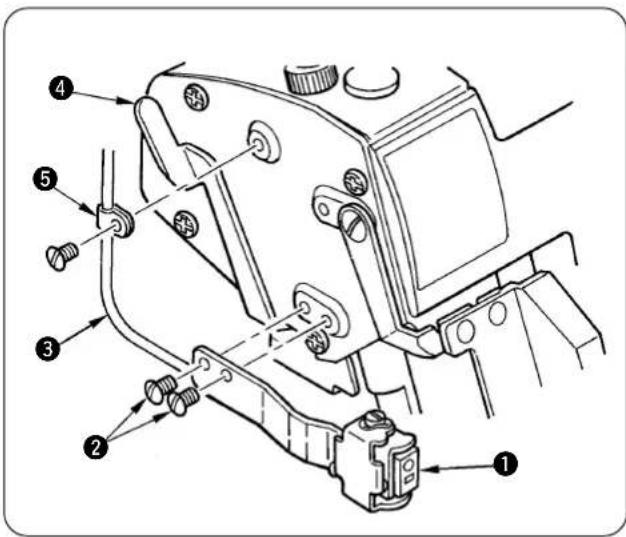

   6.Installazione del sensore di bordo del materiale 35

VII. PROCEDURE OPERATIVE 38

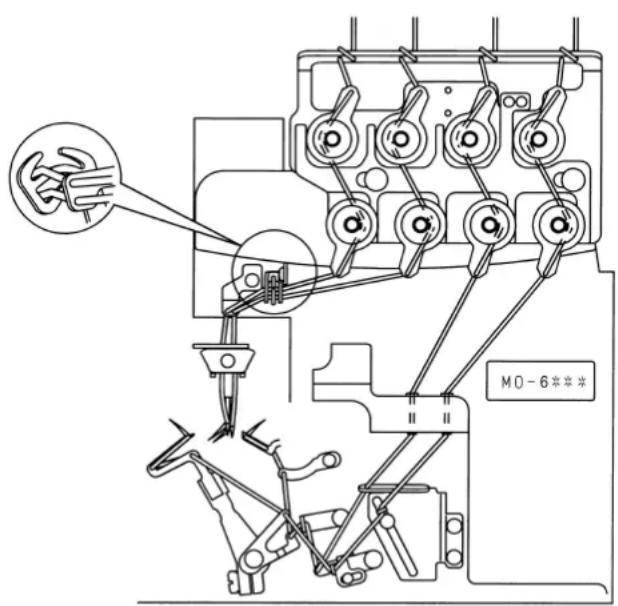

1. Infilatura del filo 38
2. Funzionamento del pedale 39
3. Cucitura di rientro della catenella 39
   4.Regolazione della cucitura 41
4. Adjusting the chain-off thread rolling-in device 42
5. Commutazione tra il riento della catenella e la cucitura (Schermo del sensore) 43

VII. MANUTENZIONE 44

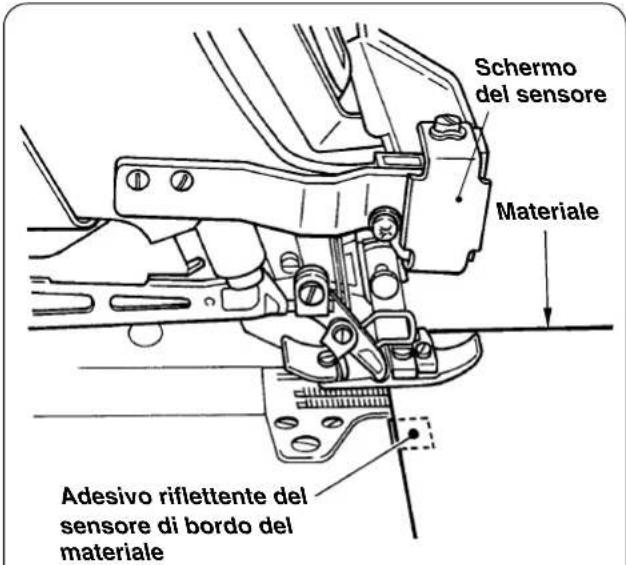

1. Sostituzione dell'adesivo riflettente del sensore di bordo del materiale 44
2. Sostituzione della contro-lama 44
3. Regolazione del chiavistello intermedio 45

IX. RIMEDI PER INCONVENIENTI DELLA CUCITURA DI RIENTRO DELLA CATENELLA 46

1. Quando si utilizes la SC-921 46
2. Quando si utilizes la SC-510 47

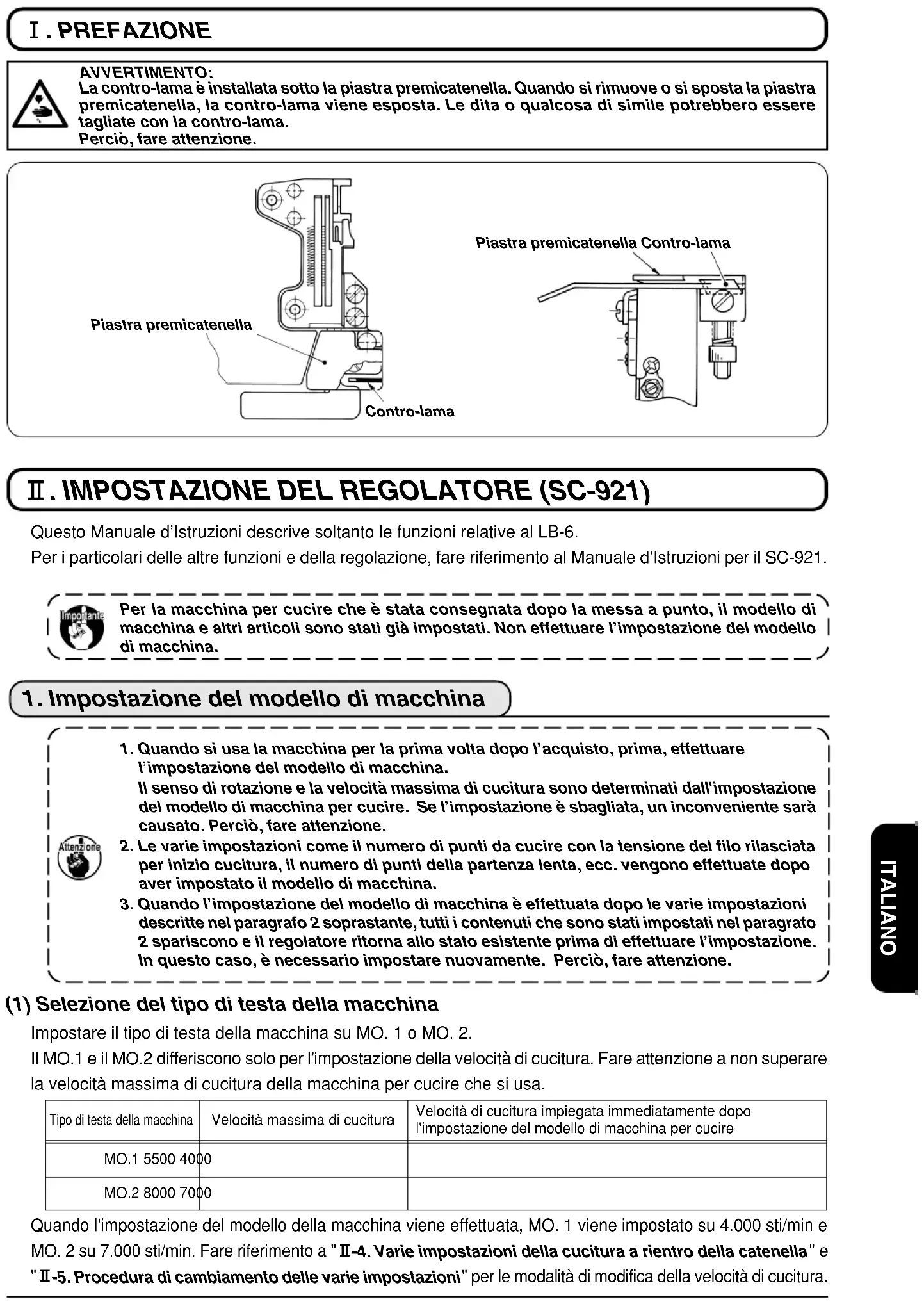

I. PREFAZIONE

AVERTIMENO:

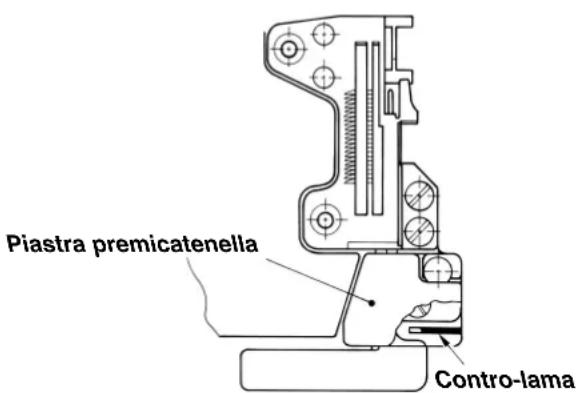

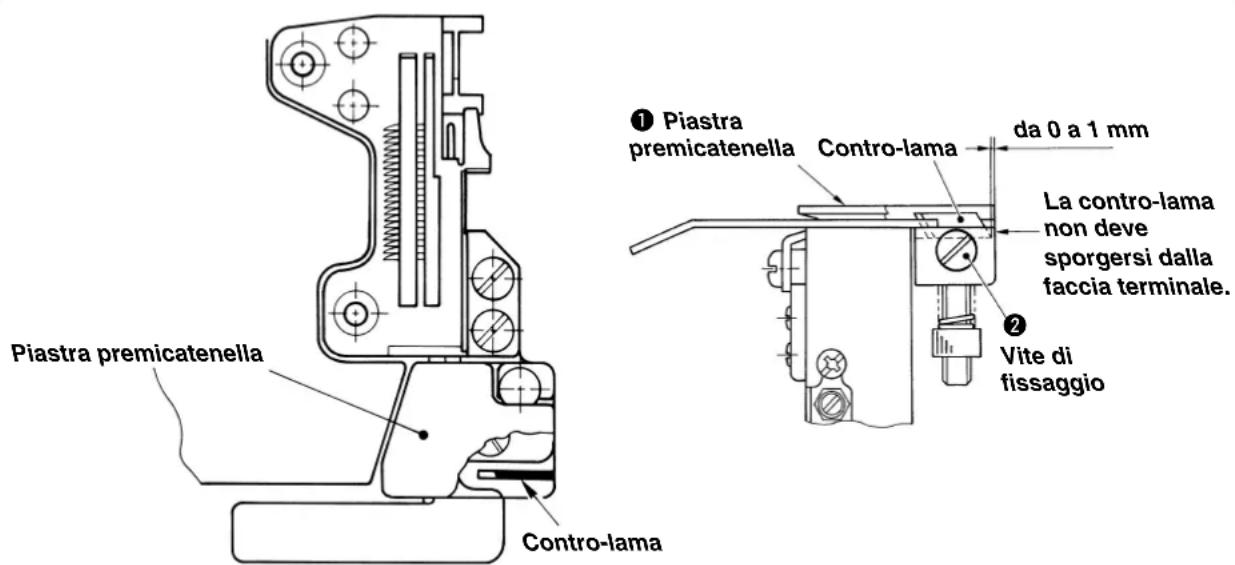

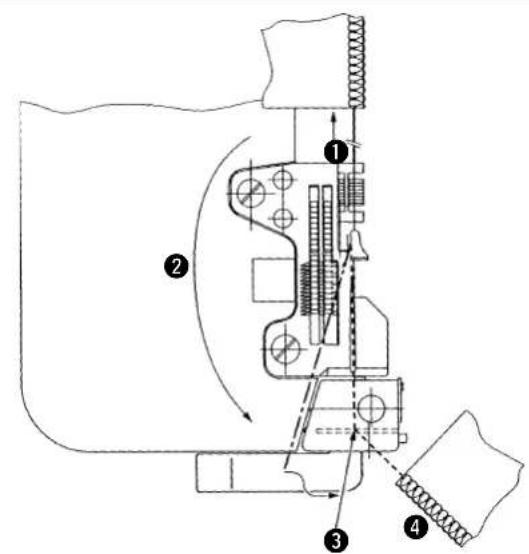

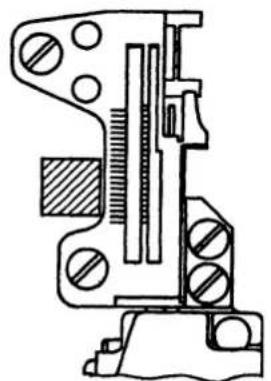

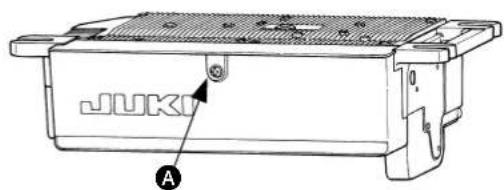

La contro-lama è installata sotto la piatra premicatenella. Quando si rimuove o si sposta la piatra premicatenella, la contro-lama viene esposta. Le dita o qualcosa di simile potrebbero essere tagliate con la contro-lama.

Percio, fare attenzione.

Piastra premicatenella Contro-lama

II. IMPOSTAZIONE DEL REGOLATORE (SC-921)

Questo Manuale d'Istruzioni descrive sostanto le funzioni relative al LB-6.

Per i particolari delle other funzioni e della regolazione, fare riferimento al Manuale d'Istruzioni per il SC-921.

Per la macchina per cucire che è stata segnata durante la messa a punto, il modello di macchina e altri articoli sono stati più impostati. Non effettuare l'impostazione del modello di macchina.

1. Impostazione del modello di macchina

1. Quando si usa la macchina per la prima volta après l'acquisto, prima, effettuare l'impostazione del modello di macchina.
   Il senso di rotazione e la velocità massima di cucitura sono determinati dall'impostazione del modello di macchina per cucire. Se l'impostazione è sbagliata, un inconvenientmente sera causato. Percio, fare attenzione.
2. Le varie impostazioni come il numero di punti da cucire con la tensione del filo rilasciata per inizio cucitura, il numero di punti della partenza lenta, ecc. vengono effettuate dopo aver impostato il modello di macchina.
3. Quando l'impostazione del modello di macchina è effettuata durante le varie impostazioni descritte nel paragrafo 2 soprastante, tutti i contentuti che sono stati impostati nel paragrafo 2 spariscono e il regolatore ritorna allo stato esistente prima di effettuare l'impostazione. In questo caso, è necessario impostare nuovamente. Percò, fare attenzione.

(1) Selezione del tipo di testa della macchina

Impostare il tipo di testa della macchina su MO. 1 o MO. 2.

Il MO.1 e il MO.2 differiscono solo per l'impostazione della velocità di cucitura. Fare attenzione a non superare la velocità massima di cucitura della macchina per cucire che si usa.

Tipodi testa della macchina	Velocità massima di cucitura	Velocità di cucitura impiegata immeditamente dopo l'impostazione del modello di macchina per cucire
MO.1 5500 4000
MO.2 8000 7000

Quando l'impostazione del modello della macchinaiene effettuata, MO. 1iene impostato su 4.000 sti/min e MO. 2 su 7.000 sti/min. Fare riferimento a " II-4. Varie impostazioni della cucitura a rientro della catenella" e " II-5. Procedura di cambiamento delle varie impostazioni" per le modalità di modifica della velocità di cucitura.

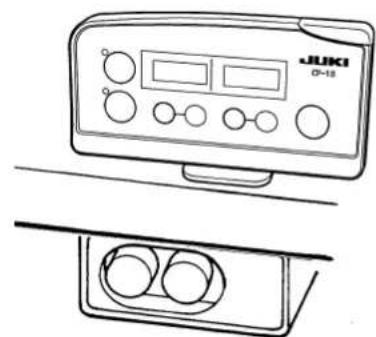

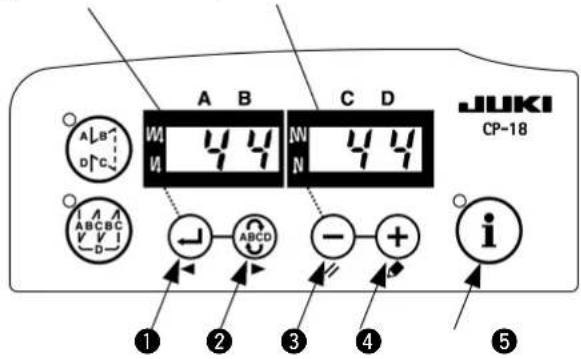

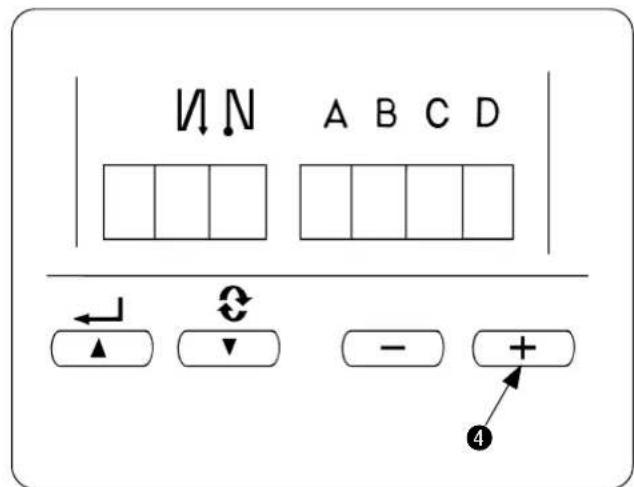

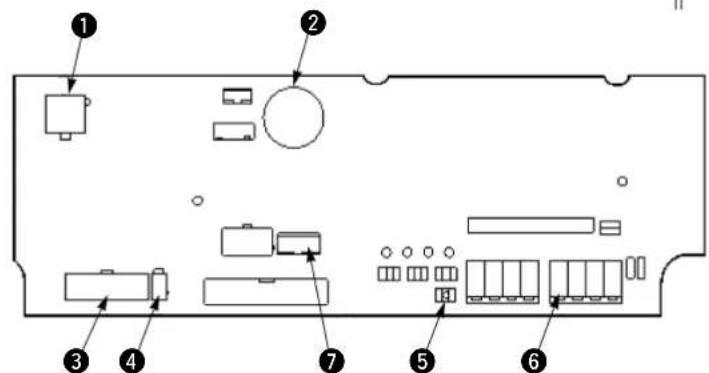

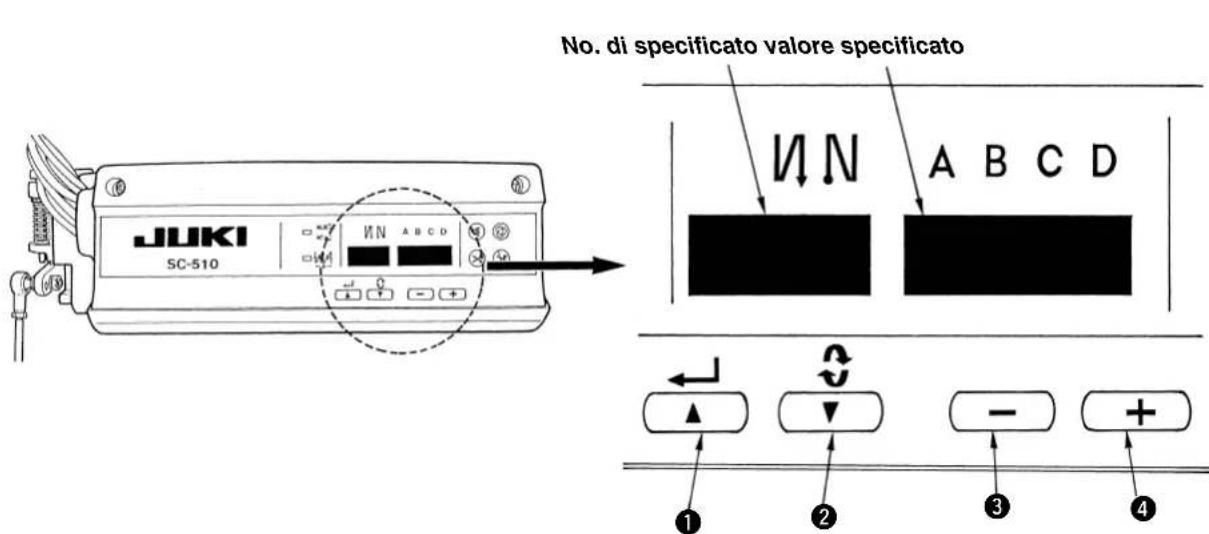

(2) Procedure di selezione del tipo di testa della macchina

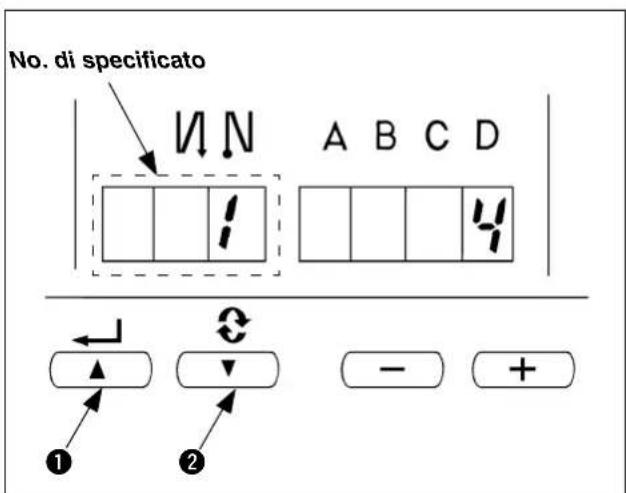

No. di specificato valore specificato

Interruttore per iscrivere il valore specificatoambiato e peraggiornare il No.di impostazione nel senso ascendente.

Interruttore giu (DOWN) Interruttore su (UP)

Interruttore per iscrivere il valore specificatoambiato e per aggiornare il No.di impostazione nel senso discendente

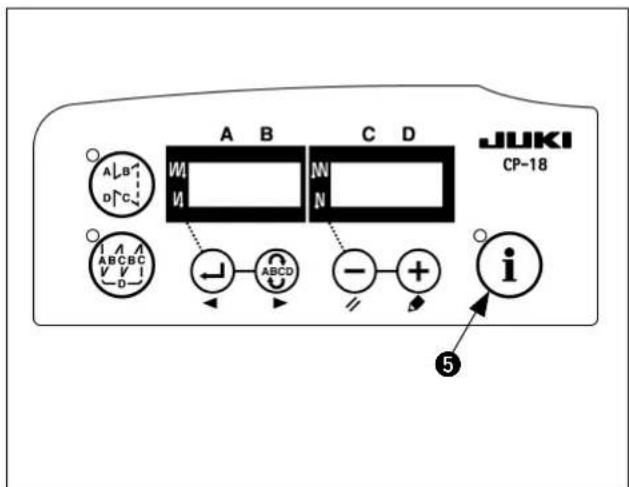

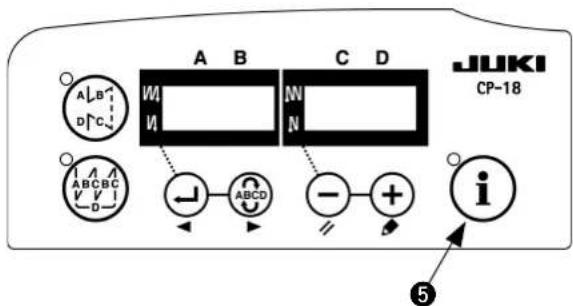

5 Interruttore di commutazione della modalità

Non agire sugli interruttori nella procedura tranne quale descripte nelle seguenti spiegazioni. Aver cura di accendere di nuovo l'interruttore dell'alimentazione dopo che un secondo o più è passato. Se la macchina per cucire viene accesa immediamente dopo averla spenta, la macchina potrebbe non funzionare regolarmente. In quello caso, accendere di nuovo la macchina.

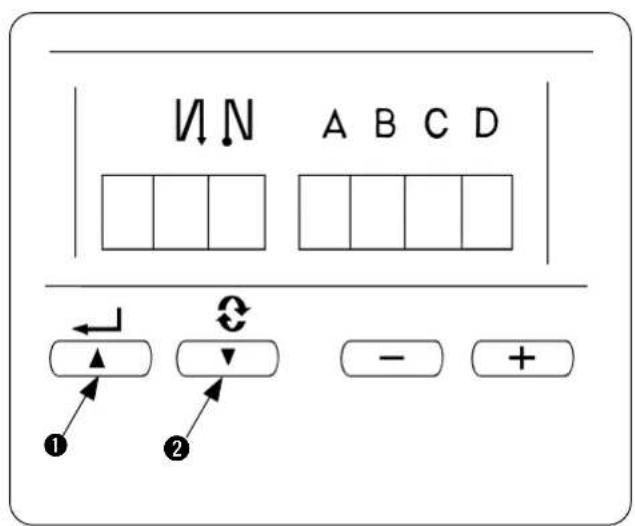

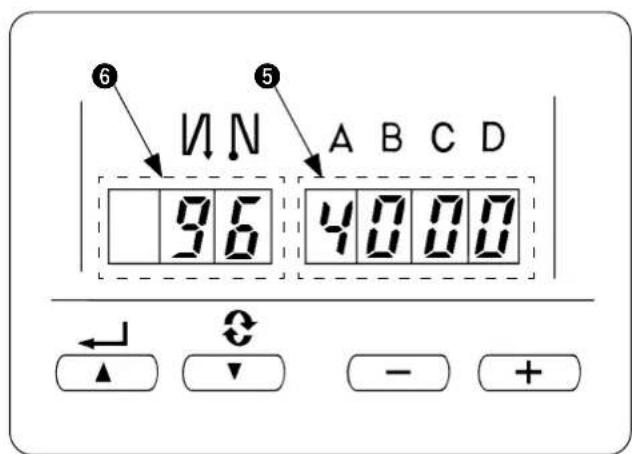

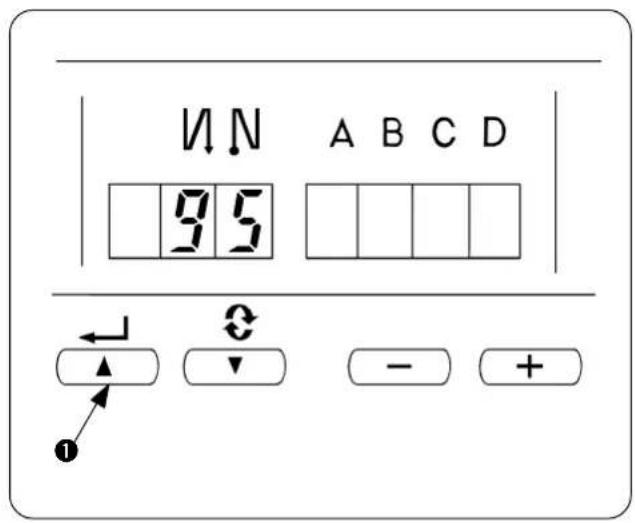

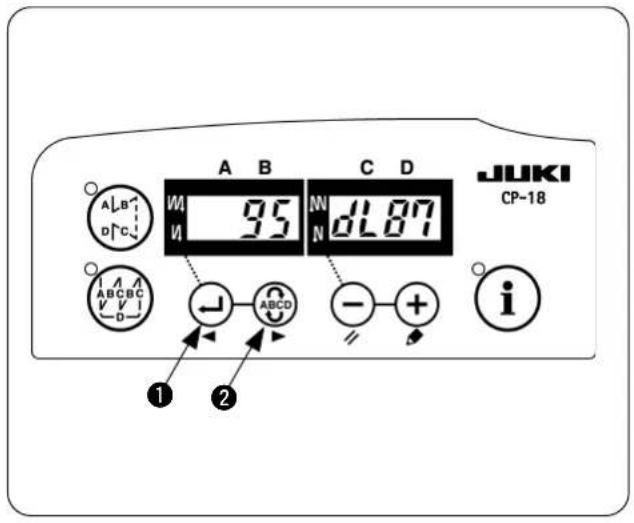

Modalità di commutazione al modo di impostazione della funzione

3) La visualizzazione sullo schermo è come alla strata nella figura.

(Se l'indicazione non vieneambiata, eseguire nuovamente le procedure 1) e 2).

Se altri articoli sono stati più impostati, vengono visualizzati l'ultimo numero ed i dati che sono stati impostati.

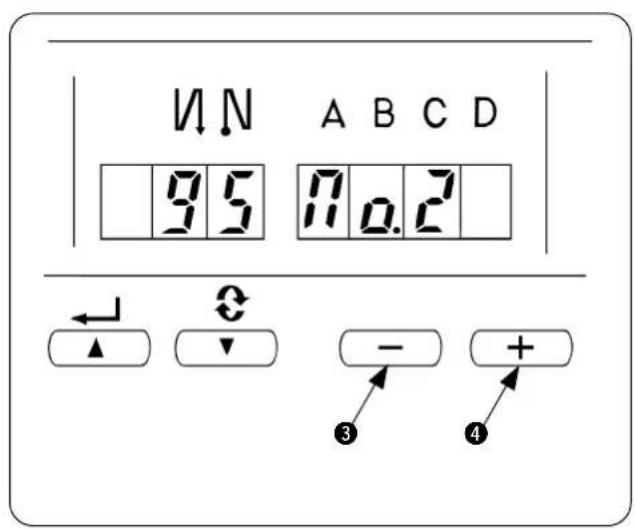

4) Premere l'interruttore o l'interruttore per richiamare la visualizzazione molto nella figura (No. 95).

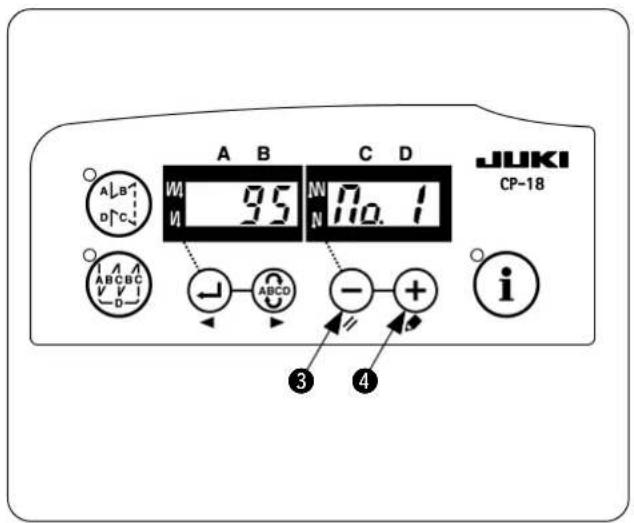

5) Il tipo di testa della macchina può essere selezionato premendo l'interruttore (l'interruttore).

Il MO.1 e il MO.2 differiscono solo per il Campo di impostazione della velocità massima di cucitura.

• MO. 1: Fino a 5.500 sti/min
• MO. 2 : Fino a 8.000 sti/min

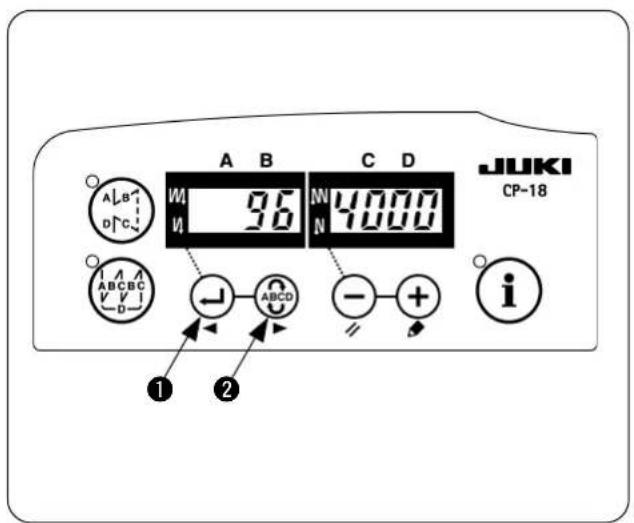

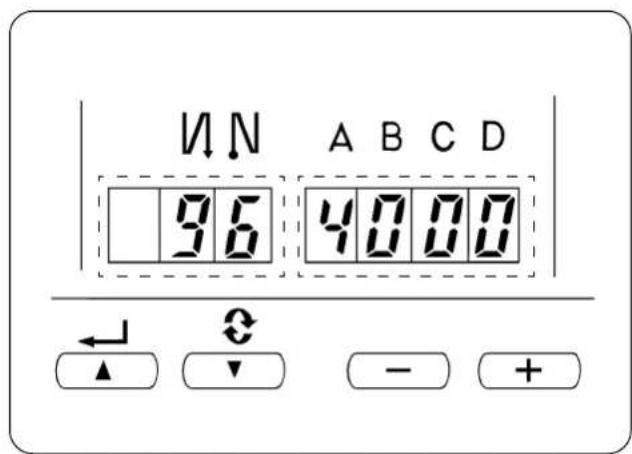

6) Dopo aver selezionato il tipo di testa della macchina, premendo l'interruttore

(l'interrettore 2), il passo proce de a 96 o 94, e l'indicazione cambia automaticamente al contento dell'impostazione corrispondente al tipo di testa della macchina.

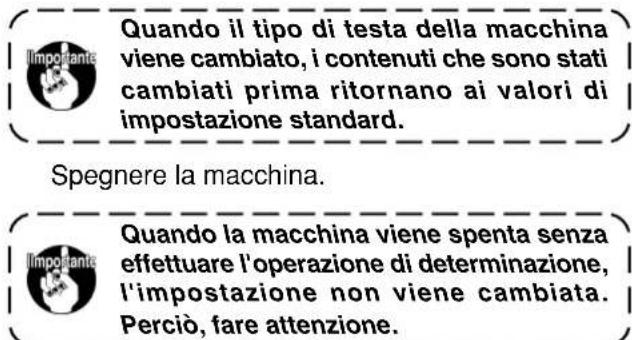

Quando il tipo di testa della macchina viene cambiato, i contenuti che sono stati cambiati prima ritornano ai valori di impostazione standard.

Spagnere la macchina.

Quando la macchina viene spenta perché effettuare l'operazione di determinazione, l'impostazione non vieneambiata. Percio,fare attenzione.

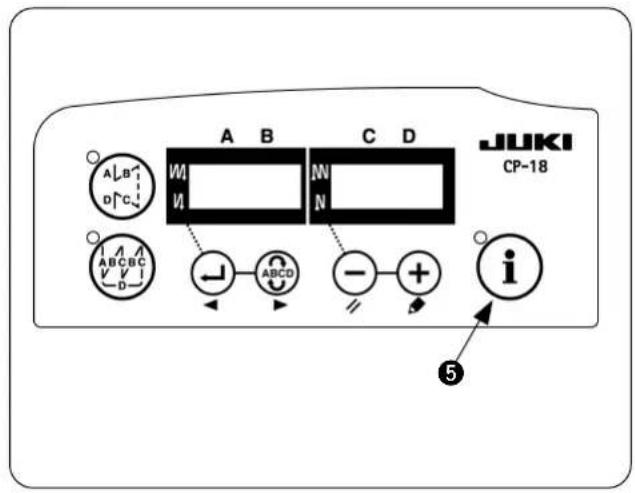

2. Impostazione della funzione di rientro della catenella

Commutazione al modo di impostazione della funzione [Commutazione al modo di servizio]

1) Spagnere la macchina.

2) Premendo l'interruttore ① ⑤, accendere la macchina.

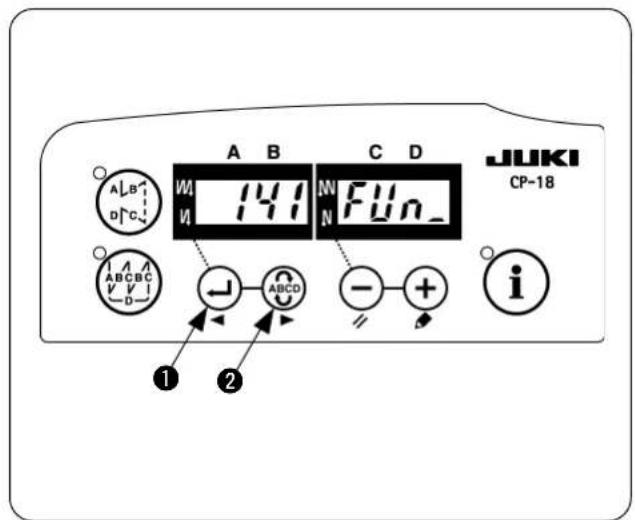

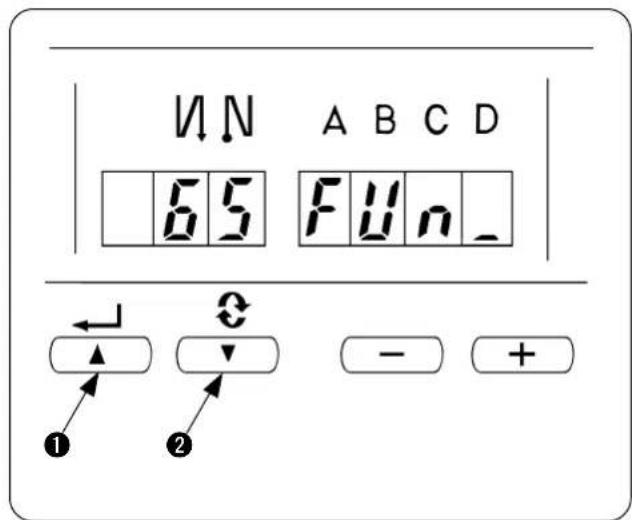

3) Lo schermo viene visualizzato. Continuare a premere l'interruttore i 5 per tre secondi.
4) Quando il secondo cicalino squittisce, la commutazione al modo di servizio è completata.

La visualizzazione dello schermo è come migliorata nella figura. (La stessa del modo dell'utente)

Se altri articoli sono stati più impostati, vengono visualizzati l'ultimo numero ed i dati che sono stati impostati.

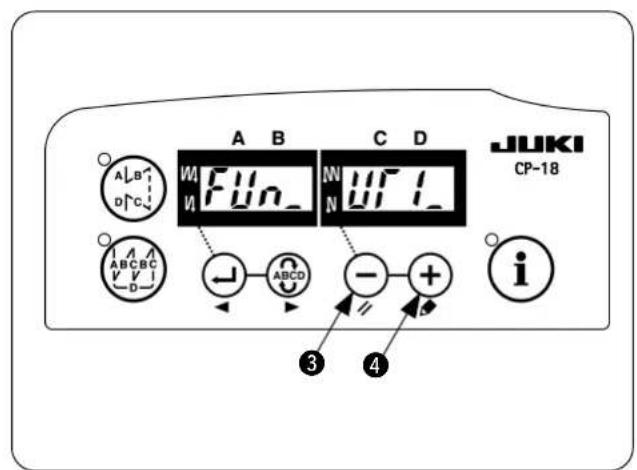

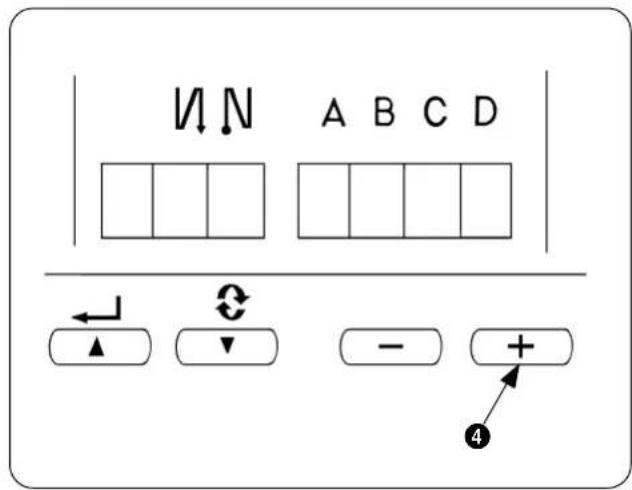

5) Chiamare la funzione di rientro della catenella.

Premere l'interruttore o l'interruttore per richiamare la visualizzazione molto但她a figura (No. 141).

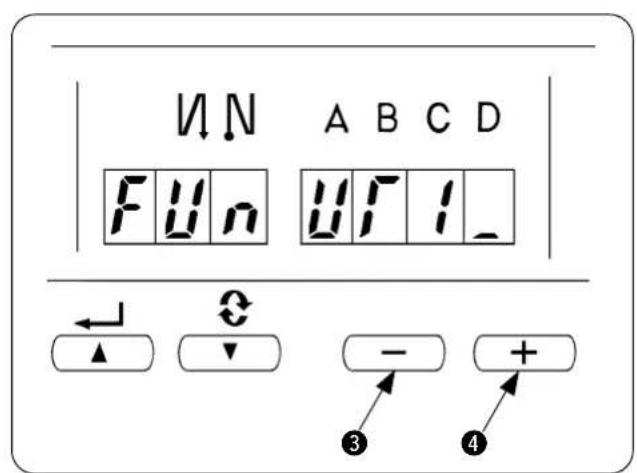

6) Premere l'interruttore l o l'interruttore l 4 per richiamare il dispositivo accessorio 1. (Visualizzazione di FUn_UT1_)

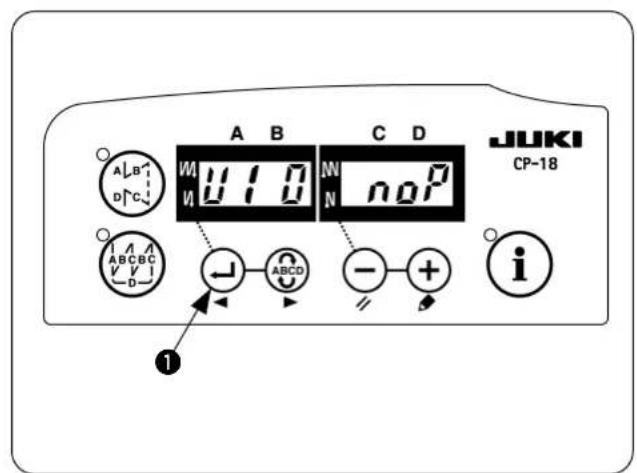

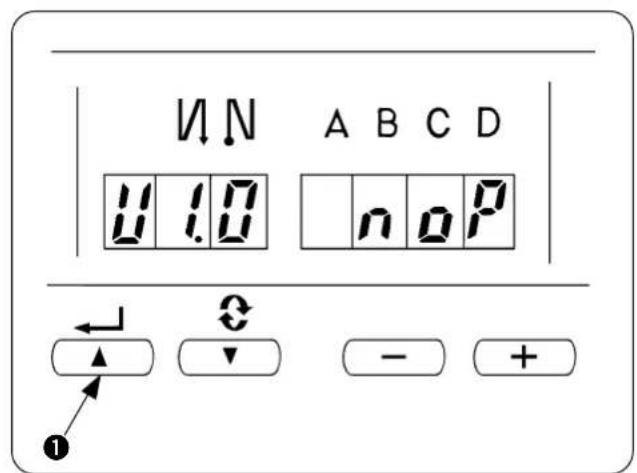

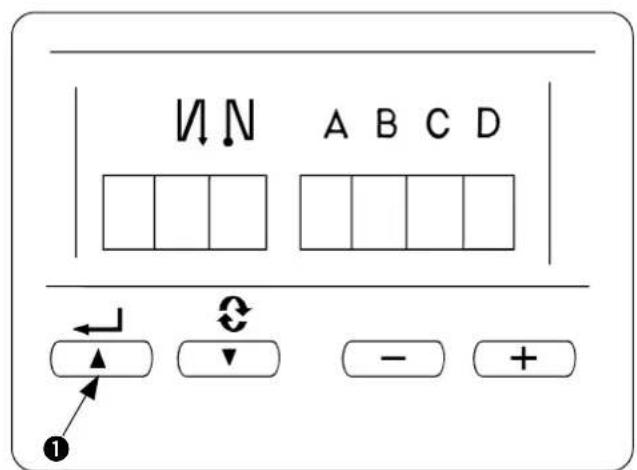

7) Premere l'interruttore ①. (La figura è la visualizzazione dopo aver premuto l'interruttore ②.)

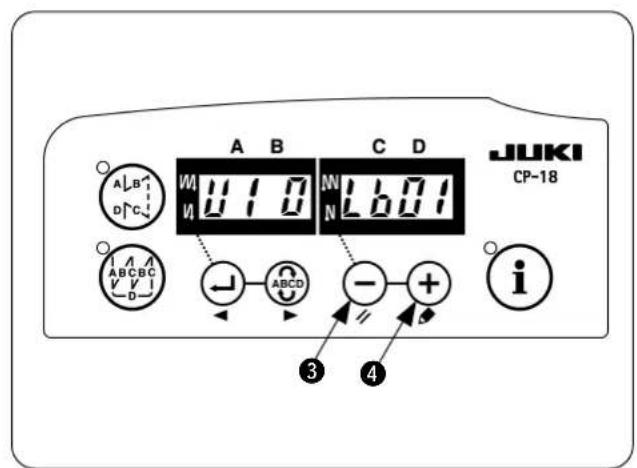

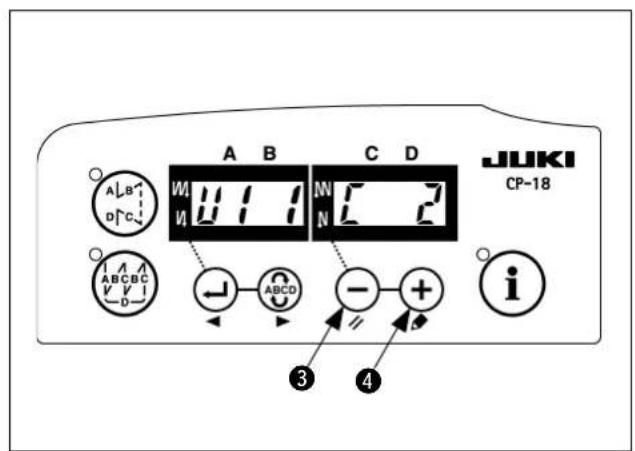

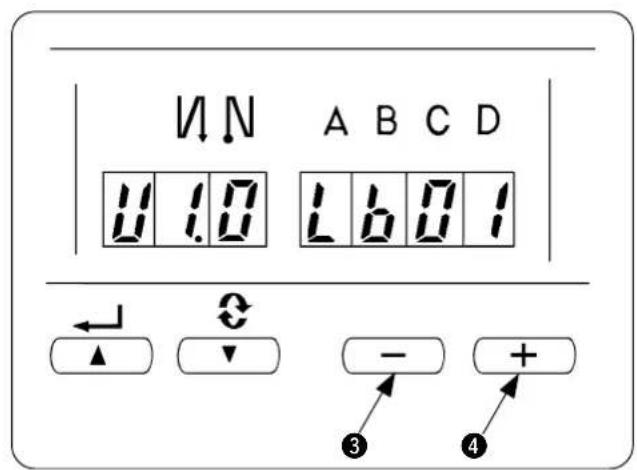

8) Mentre "U1 0" è visualizzato, premere l'interruttore
- 3 o l'interruttore + 4 per richiamare la funzione LB. (Visualizzazione di U1 0 Lb01)

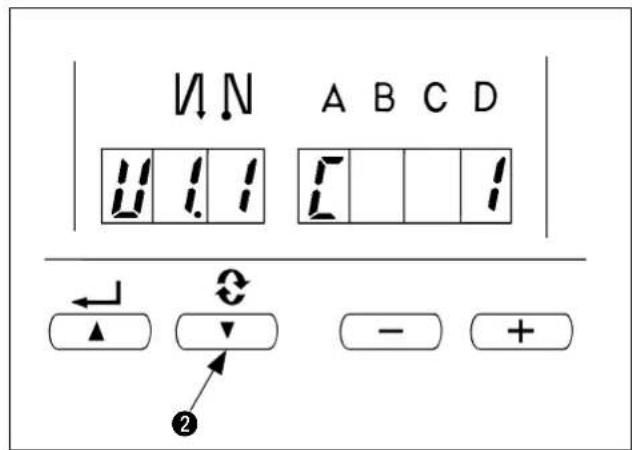

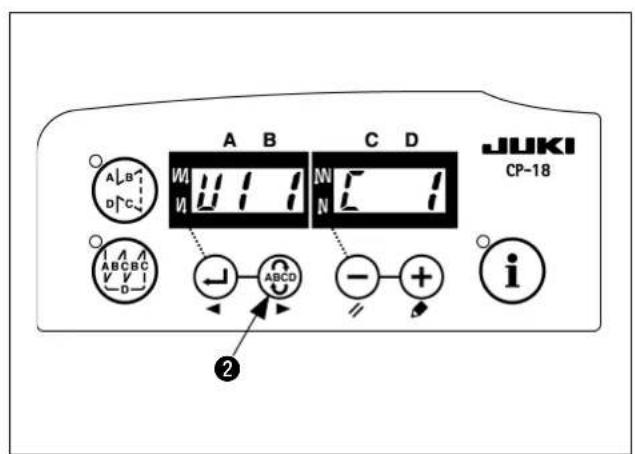

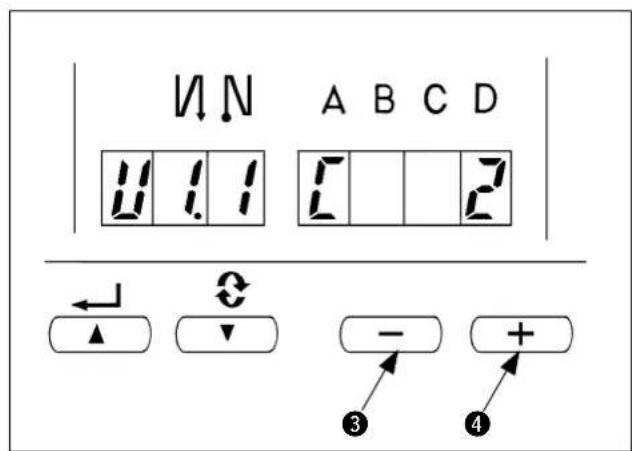

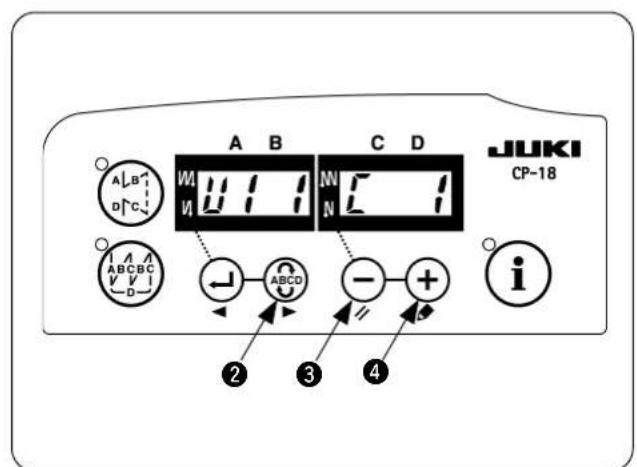

9) Premere l'interruttore 2 per richiamare "U1 1". In quello stato, il numero di punti da cucire con la tensione del filo rilasciata all'inizio della cucitura cui si èssere impostato. Premere l'interruttore o l'interruttore per modificare l'impostazione. Se non è necessario modificare l'impostazione, passare al passaggio 10).

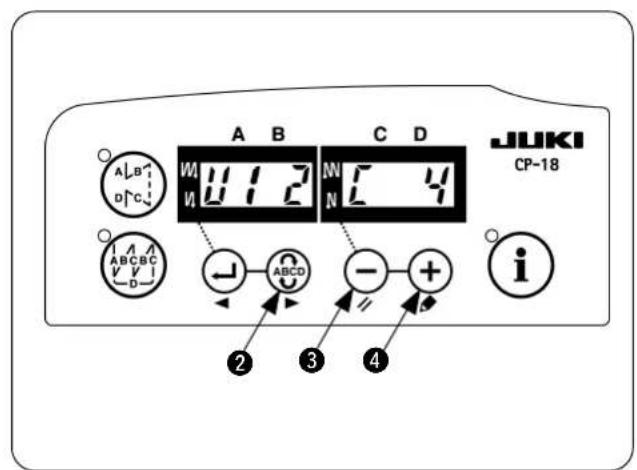

10)Premere l'interruttore per richiamare "U1 2". Puo essere impostato il numero di puncti da cucire dal punto in cui il sensore del bordo del materiale rileva il bordo del materiale alla fine della cucitura fino al punto da cui viene rilasciata la tensione del filo. Premere l'interruttore o l'interruttore ④ per modificare l'impostazione. Se non è necessario modificare l'impostazione, passare al passaggio 11).

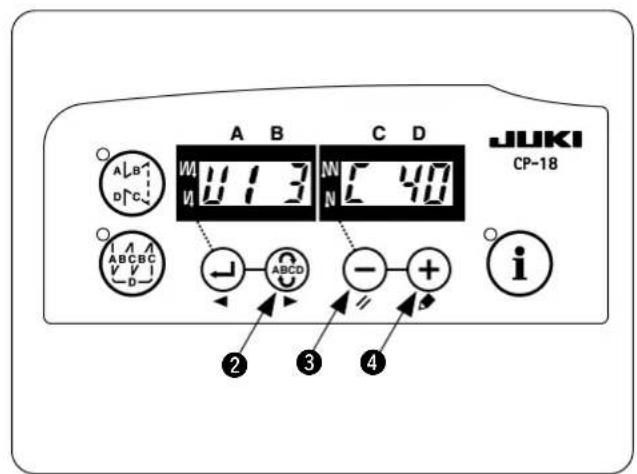

11)Premere l'interruttore 2 per richiamare "U1 3". Il numero di punti della catenella cui èssere impostato. Premere l'interruttore - 3 o l'interruttore +4 per modificare l'impostazione. Se non è necessario modificare l'impostazione, passare al passaggio 12).

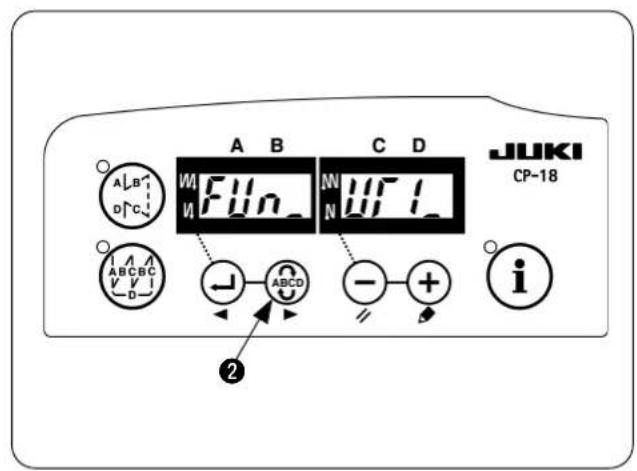

12)Premere l'interruttore ② per richiamare di nuovo la visualizzazione "FUn_UT1". E poi spegnere l'unità. Ora, le impostazioni della funizione LB vengono confermate.
Non tralasciare i passaggi da 9) a 12)
anche se non è necessario modificare le
impostazioni da "U1 1" a "U1 3." Se si
tralasciano questi passaggi, le
impostazioni della funzione LB non
vengono confermate.

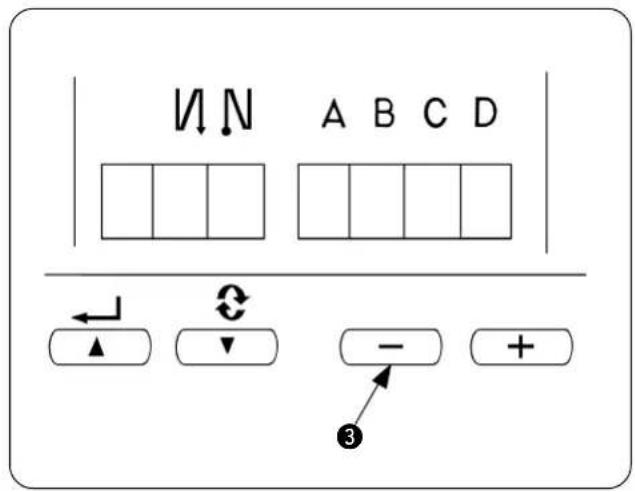

3. Impostazione della funzione di alzapiedino automatico

1) Spagnere la macchina.
2) Premendo l'interruttore 3, accendere la macchina.

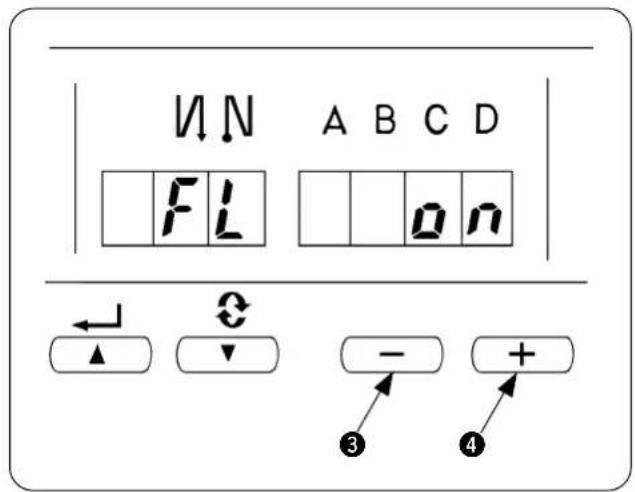

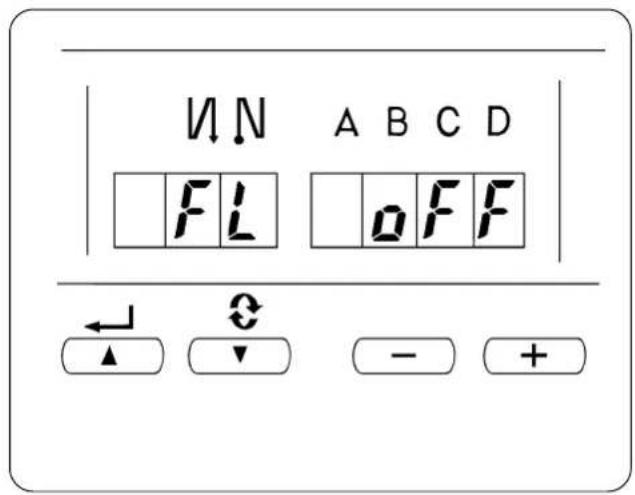

3) "FL on" viene visualizzato. Quando "FL oFF" viene visualizzato, eseguire i passaggi 1) e 2) di nuovo.

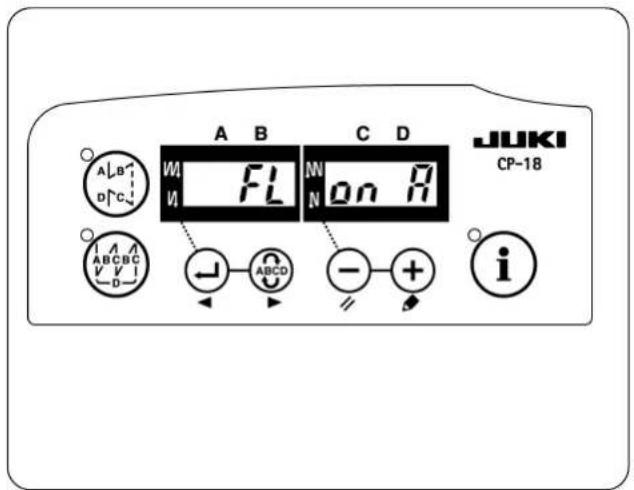

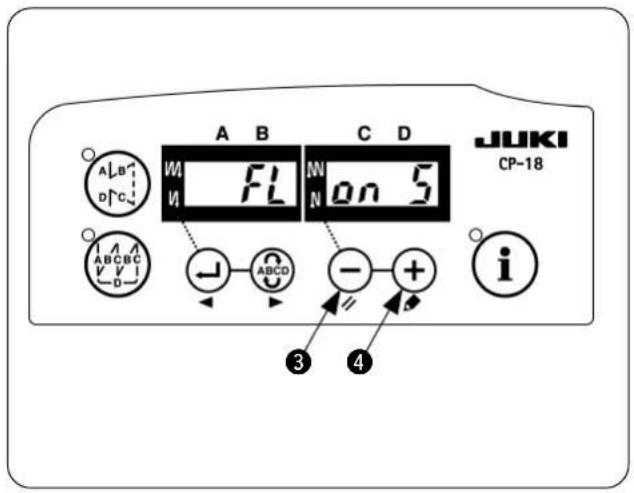

4) La visualizzazione può essere commutata tra "FL on S" e "FL on A" con l'interruttore ⊙ ④ Selezionare "FL on A".
5) Quando la visualizzazione dello schermo diventa "FL on A", la funzione di alzapiedino automatico diventa valida. Spagnere la macchina in quello stato.

4. Varie impostazioni della cucitura a rientro della catenella

Le rispettive funzioni vengono impostate sui valori standard raccomandati tramite l'impostazione da 1 a 3. Tuttavia, i valori possono essereambiati secondo le condizioni di cucitura. Il cambiamento può essere effettuato con "modo dell'utente" o "modo operativo normale". L'articolo di impostazione e il valore di impostazione tipici come la funzione di rientro della catenella sono descriotti nell'élenco qui sotto.

Articolo di impostazione Valore	standard Campo di impostazione	Mode di cancellamento	No. di programma. Osservazioni

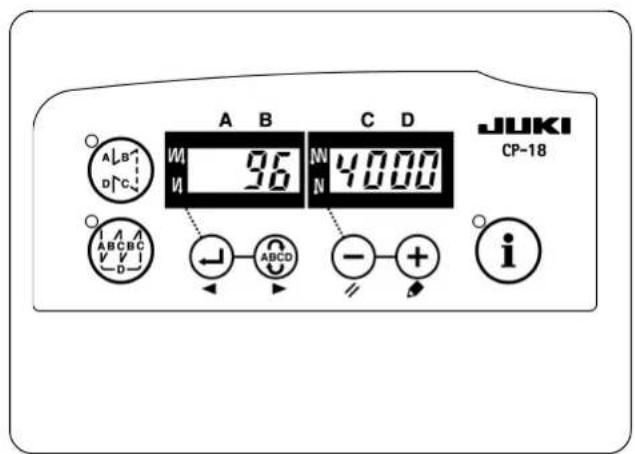

Velocità massima di cucitura [sti/min]
MO.1	4000	Da 150 a 5500	96
MO.2	7000	Da 150 a 8000
Numero di punti della partenza dolce [Punto]	4	Da 0 a 19	1
Velocità di cucitura per la partenza dolce [sti/min]
MO.1	250	Da 100 a MAX.	37	Il valore max. è quello del No. 96.
MO.2	2000
Velocità di cucitura della catenella alla fine della cucitura [sti/min]
MO.1	2500	Da 150 a MAX.	38	Il valore max. è quello del No. 96.
MO.2	3000
Numero di punti del rilascio della tensione del filo all'inizio della cucitura [Punto]	1	Da 0 a 100	U1 1	Consultare p.8.
Numero di punti alla rilevazione del sensore del bordo materiale alla fine della cucitura al rilascio della tensione del filo [Punto]	4	Da 0 a 100	U1 2	Consultare p.8.

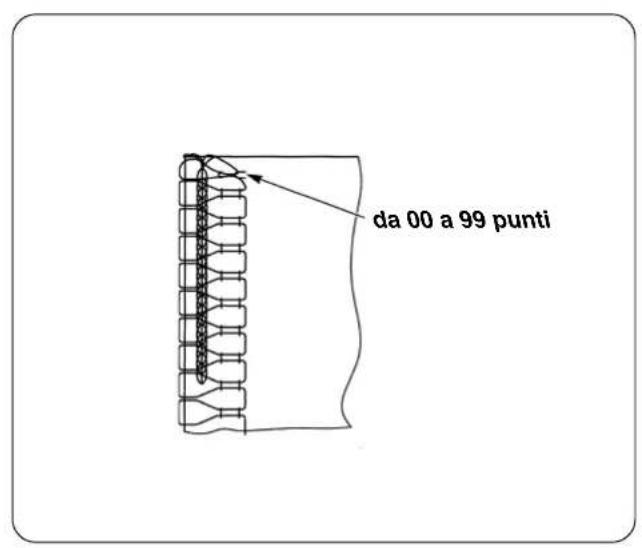

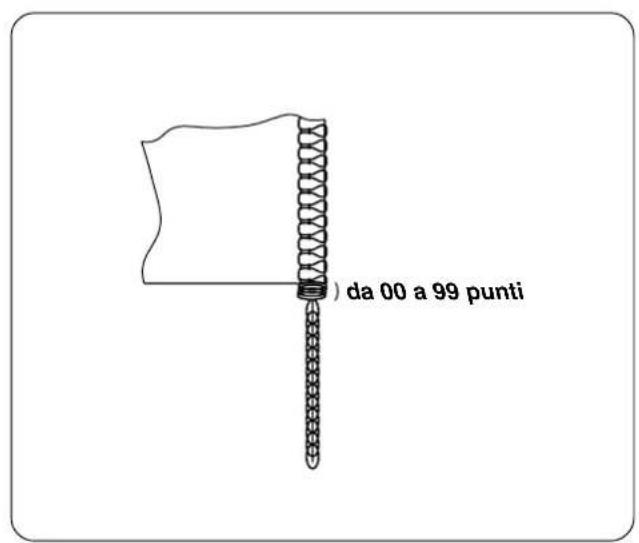

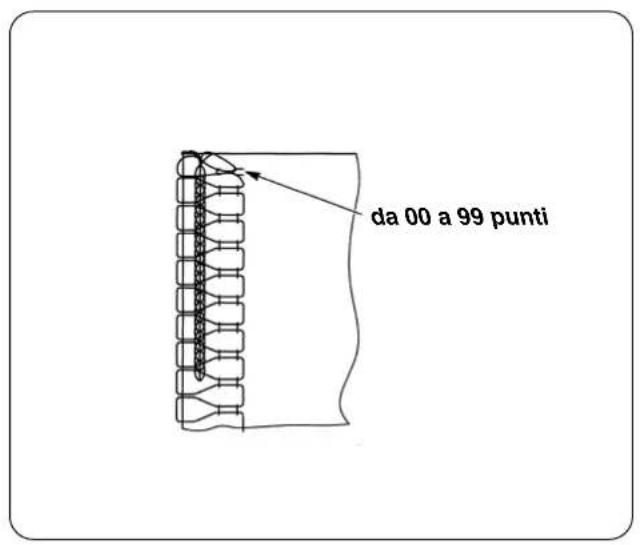

Numero di punti della cucitura della catenella [Punto]	40	Da 0 a 100	U1 3	La lunghezza della catenella viene regolata.

• Per quanto riguarda altre impostazioni, consultare il Manuale d'Istruzioni per il SC-921 e il Manuale di Manutenzione per il SC-921.

1)Numero di punti da cucire con la tensione del filo. rilasciata per inizio cucitura Il numero di punti da cucire con la tensione del filo. rilasciata per inizio cucitura cui assere cambiato. La catenella cui assere fattare rientare nella cucitura accuratamente a inizio cuciturra rilasciando la tensione del filo per uno o due punti.

Il numero di punti da cucire con la tensione del filo rilasciata è il numero di punti da cucire dopo l'avviamento della macchina per cucire. Essso non è il numero di punti da cucire con la tensione del filo rilasciata per il prodotto di cucitura reale. Inoltre, tenere presente che il meccanismo di rilascio della tensione non è in grado di avviarsi in tempo a seconda delle impostazioni della velocità di cucitura della partenza lenta e del numero di punti. In tal caso, il numero di punti da cucire con la tensione del filo rilasciata potrebbe superare l'impostazione.

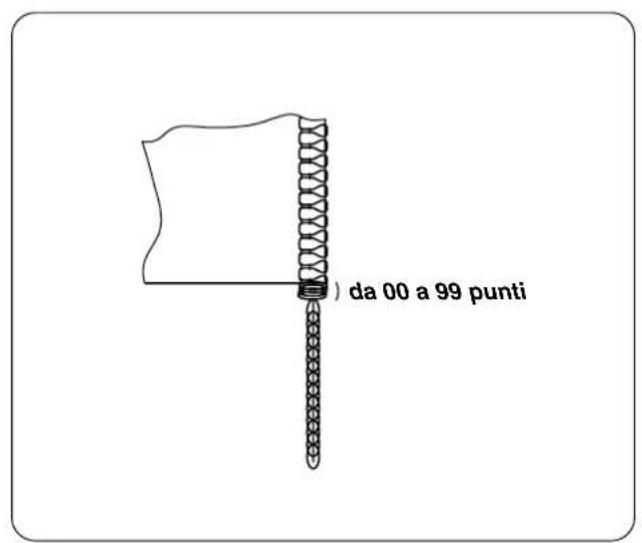

2)Numero di punti da cucire con la tensione del filo rilasciata per fine cucitura Il numero di punti da cucire con la tensione del filo rilasciata per fine cucitura è il numero di punti da cucire dopo che il bordo del materiale si staccadal sensore di bordo del materiale.

Essso non è il numero di punti da cucire con la tensione del filo rilasciata, dato dal bordo del materiale del prodotto di cucitura reale.

5. Procedure di cambiamento delle varie impostazioni

Consultare " II-4. Varie impostazioni della cucitura a rientro della catenella", e controllare il modo di cambiamento dell'articolo daambiare.

La procedura di cambiamento dei rispetti modi operativie come alla strata qui sotto.

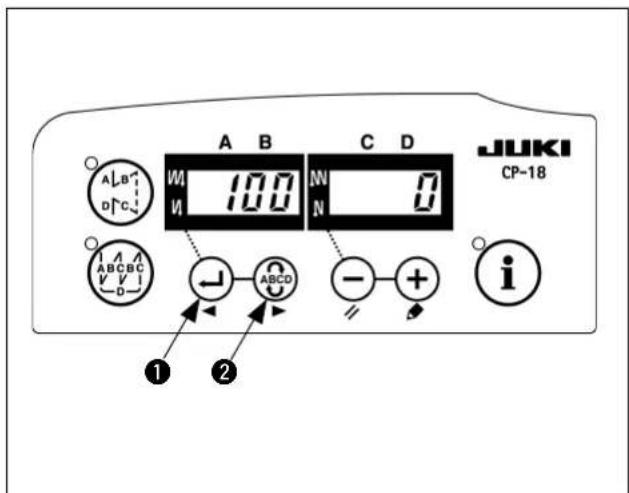

(1) Procedura di cambiamento在整个的内核中。

3) Indicazione 6,7 sera alla strata sul visualizzatore. (Se l'indicazione non vieneambiata, eseguire nuovamente le procedure 1) e 2).

L'ultimo numero ed i dati che sono stati impostati vengono visualizzati.

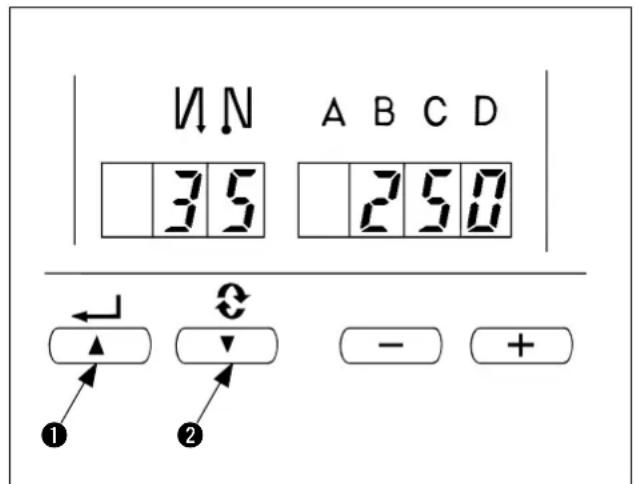

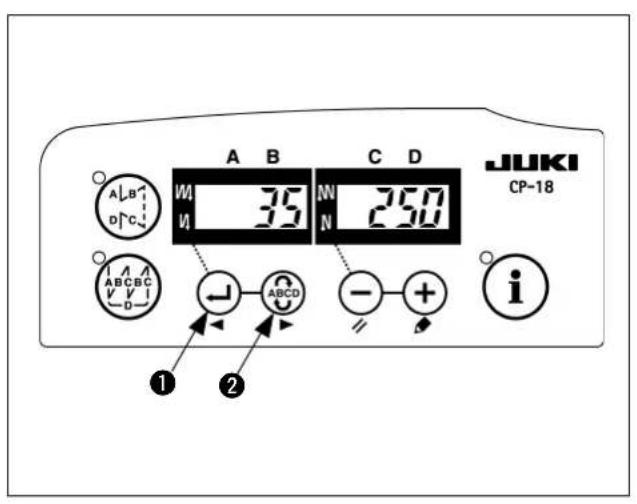

4) Qualora si desideri avanzare il No. di

impostazione, premere interrottore per avanzare il No. di impostazione.

Quando si desidera riportare indietro il No.di

impostazione, premere l'interruttore per riportare indietro il No.di impostazione.

Tenere premuto l'interruttore 0 o

l'interruttore ABCD 2, e il No.di impostazione

verra avanzato (riportato indietro) continuamente.

Quando il No.di impostazione viene avanzato (riportato indietro), il contento precedente (segunte) sera iscritto. Percio, fare attenzione quando si modificano i contentuti (l'interrottore sul giu viene toccato.).

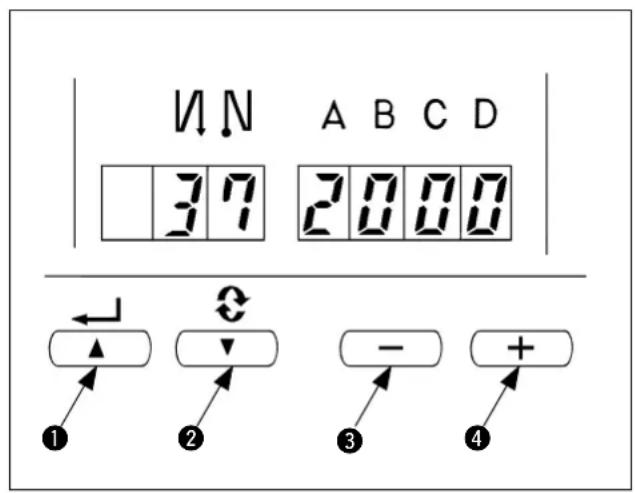

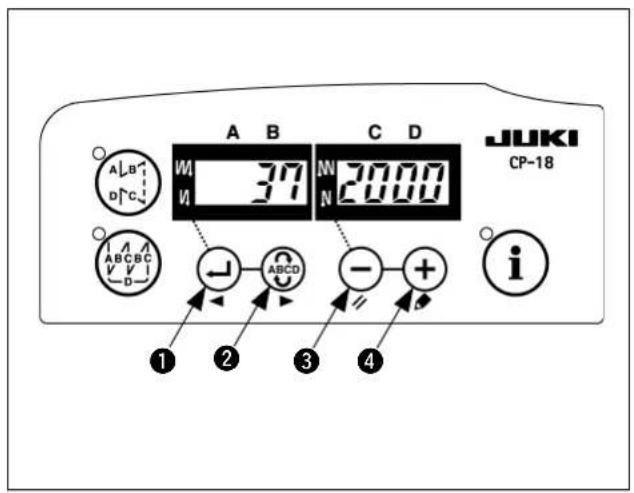

Esempio) Modifica della velocità di cucitura della partenza dolce (No. 37)

Premere l'interruttore o l'interruttore

per richiamare No.37.

Premere l'interruttore o l'interruttore

4 per modificare la velocità di cucitura.

5) Dopo il completamento della modifica

dell'impostazione, premere l'interruttore

l'interruttore 2 per confirmare il valore che è stato aggiornato.

1. Quando la macchina viene spenta prima di effettuare esta operazione, i contenuti che sono statiambiati non vengono aggiornati.

2. Premere l'interrutlore 0, e la

visualizzazione dello schermo sare cambiata ai contenuti del No.di impostazione seguite.

1. Premere l'interruttoe 0, e la

visualizzazione dello schermo sare cambiata ai contenuti del No.di impostazione precedente.

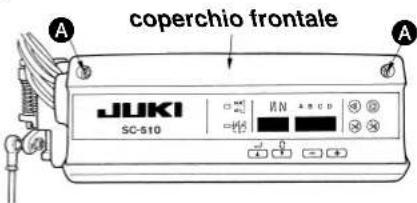

Al termine dell'operazione, spegnere la macchina, e riportare il coperchio frontale alla posizione originale. La macchina ritorna al funzionamento normale accendenda di nuovo.

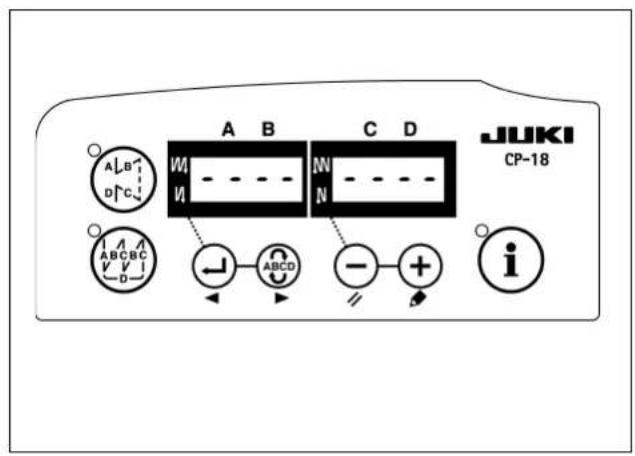

(2) Procedure di cambiamento nelle modalità operativi normale

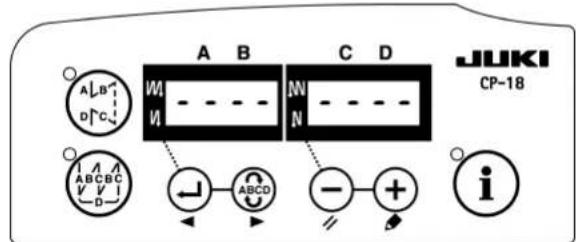

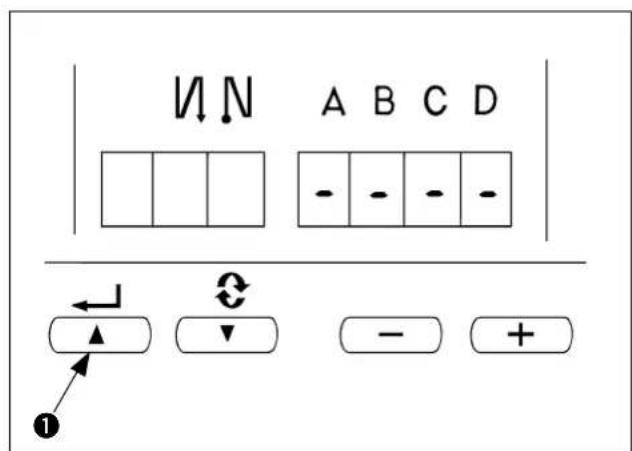

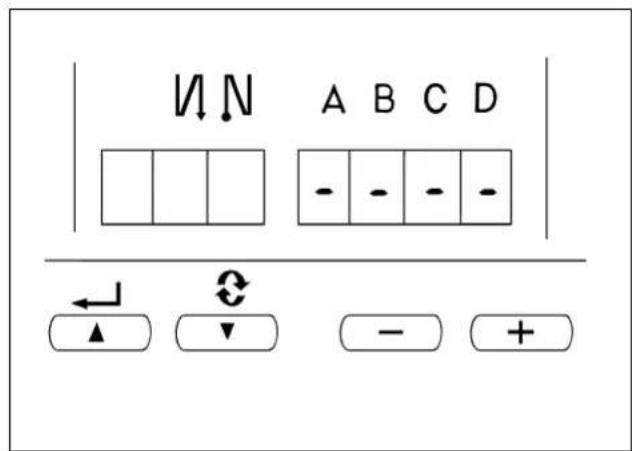

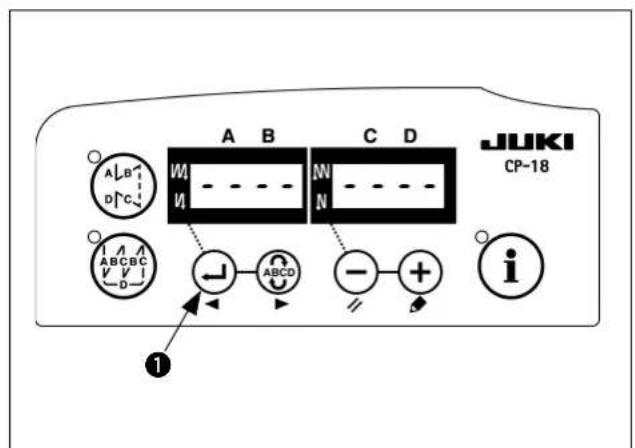

1) Accendere la macchina. I simboli " - " vengono visualizzati sotto le indicazioni A, B, C e D.

2) Chiamata al modo di impostazione

Premere l'interruttore

La visualizzazione viene commutata come mostrata nella figura, e viene commutata alla visualizzazione del numero di punti di ciascun過程o (visualizzazione di C). Premere

ulteriormente l'interruttore

e la visualizzazione

vienecommutatacomeU1 1 U12 U13.

La macchina per cucire non funzione al momento di esta visualizzazione.

3) Cambiamento del valore di impostazione

Premere l'interruttore

o l'interruttore

per modificare il valore di impostazione all'interno della gamma compresa tra 0 e 100.

4) Determinazione dei contenti

Premere l'interruttore

1. Premendo

l'interrottore, i contentutiambiati possono essere determinati, e la visualizzazione ritorna alla visualizzazione normale.

Quando la macchina viene spenta a metà strada, i contentuti non possono essere aggiornati. Quando la visualizzazione ritorna alla visualizzazione normale, il funzionamento del pedale o qualcosa di simile diventa valido.

III. IMPOSTAZIONE DEL REGOLATORE (SC-510)

Questo Manuale d'Istruzioni descrive soltanto le funzioni relative al LB-6.

Per i particolari delle other funzioni e della regolazione, fare riferimento al Manuale d'Istruzioni per il SC-510.

Per la macchina per cucire che è stata consecnata durante la messa a punto, il modello di macchina e altri articoli sono stati più impostati. Non effettuare l'impostazione del modello di macchina.

1. Impostazione del modello di macchina

1. Quando si usa la macchina per la prima volta après l'acquisto, prima, effettuare l'impostazione del modello di macchina.

Il senso di rotazione e la velocità massima di cucitura sono determinati dall'impostazione del modello di macchina per cucire. Se l'impostazione è sbagliata, un inconvenientmente sera causato. Percò, fare attenzione.

1. Le varie impostazioni come il numero di punti da cucire con la tensione del filo rilasciata per inizio cucitur, il numero di punti della partenza lenta, ecc. vengono effettuate dopo aver impostato il modello di macchina.
2. Quando l'impostazione del modello di macchina è effettuata durante le varie impostazioni descritte nel paragrafo 2 soprastante, tutti i contenuti che sono stati impostati nel paragrafo 2 spariscono e il regolatore ritorna allo stato esistente prima di effettuare l'impostazione. In quello caso, è necessario impostare nuovamente. Percio, fare attenzione.

(1) Selezione del tipo di testa della macchina

Impostare il tipo di testa della macchina su MO. 1 o MO. 2.

Il MO.1 e il MO.2 differiscono solo per l'impostazione della velocità di cucitura. Fare attenzione a non superare la velocità massima di cucitura della macchina per cucire che si usa.

Tipodi testa della macchina	Velocità massima di cucitura	Velocità di cucitura impiegata immediamente dopo l'impostazione del modello di macchina per cucire
MO.1 5500 4000
MO.2 8000 7000

Quando l'impostazione del modello della macchinaiene effettuata, MO. 1 viene impostato su 4.000 sti/min e MO. 2 su 7.000 sti/min. Fare riferimento a "III-4. Varie impostazioni della cucitura a rientro della catenella" e "III-5. Procedura di cambiamento delle varie impostazioni" per le modalità di modificica della velocità di cucitura.

(2) Procedure di selezione del tipo di testa della macchina

1 Interruttore per iscrivere il valore specificatoambiato e per aggiornare il No.di impostazione nel senso ascendente. 2 Interruttore per iscrivere il valore specificatoambiatoe per aggiornare il No.di impostazione nel senso descendente.

Interruttore giu (DOWN) Interruttore su (UP)

Non agire sugli erruttori nella procedura tranne quale descripte nelle seguenti spiegazioni. Aver cura di accendere di nuovo l'interruttore dell'alimentazione dopo che un secondo o più è passato. Se la macchina per cucire viene accesa immediamente dopo averla spenta, la macchina potrebbe non funzionare regolarmente. In quello caso, accendere di nuovo la macchina.

Modalità di commutazione al modo di impostazione della funzione

[Commutazione al modo dell'utente]

3) Indicazione ⑤, ⑥ sera alla strata sul visualizzatore. (Se l'indicazione non vieneambiata, eseguire nuovamente le procedure 1) e 2).

4) Premere l'interruttore ① per visualizzare la figura (No. 95).

5) Premere l'interruttore 3 o 4 per selezionare il tipo di testa della macchina (MO. 1 o MO. 2).

Soltanto il Campo di impostazione del numero di giri max. differisce tra MO. 1 e MO. 2.

• MO. 1: Fino a 5.500 sti/min
• MO. 2 : Fino a 8.000 sti/min

6) Premendo l'interruttore DETERMINE ① o ②, il No. 94 o il No. 96 viene visualizzato, e l'impostazione del tipo di testa della macchina viene determinata.

2. Impostazione della funzione di rientro della catenella

Commutazione al modo di impostazione della funzione

[Commutazione al modo di servizio]

1) Spagnere la macchina.
2) Premendo l'interruttloe 4, accendere la macchina.
3) Lo schermo viene visualizzato. Continuire a premere l'interruttore 4 per tre secondi.
4) Quando il secondo cicalino squittisce, la commutazione al modo di servizio è completata.

La visualizzazione dello schermo è come migliorata nella figura.

(La stessa del modo dell'utente)

5) Chiamare la funzione di rientro della catenella Premere l'interrottore 1 o 2 per visualizzare la figura (No.65).

6) Premere l'interruttore 3 o 4 per chiamare il disposativo di utilità 1. (Visualizzazione di FUn UT1_)

7) Premendo l'interruttore ①, l'impostazione viene determinata. (La figura è la visualizzazione dopo aver premuto l'interruttore ①.)

8) Premere l'interruttore ③ o ④ per chiamare la funzione LB. (Visualizzazione di U1.0 Lb01)

9) Premendo l'interruttore ①, l'impostazione viene determinata. Specnere la macchina.

3. Impostazione della funzione di alzapiedino automatico

1) Spagnere la macchina.
2) Premendo l'interruttore 3, accendere la macchina.

3) Quando la visualizzazione dello schermo diventa "FL on", la funzione di alzapiedino automatico diventa valida. Spagnere la macchina in quello stato.

• Quando la visualizzazione dello schermo apparisce come "FL oFF", effettuare di nuovo l'operazione delle fasi da 1) a 3). La visualizzazione cambia a "FL on".

4. Varie impostazioni della cucitura a rientro della catenella

Le rispettive funzioni vengono impostate sui valori standard raccomandati tramite l'impostazione da 1 a 3. Tuttavia, i valori possono essereambiati seconde le condizioni di cucitura. Il cambiamento può essere effettuato con "modo dell'utente" o "modo operativo normale". L'articolo di impostazione e il valore di impostazione tipici come la funzione di rientro della catenella sono descritti nell'elenco qui sotto.

Articolo di impostazione Valore	standard Campo di impostazione	Mode di cancellamento	No. di programma. Osservazioni
Velocità massima di cucitura [sti/min]
MO.1	4000	Da 150 a 5500	96
MO.2	7000	Da 150 a 8000
Numero di punti della partenza dolce [Punto]	4	Da 0 a 9	1
Velocità di cucitura per la partenza dolce [sti/min]
MO.1	250	Da 100 a MAX.	37	Il valore max. è quello del No. 96.
MO.2	2000
Velocità di cucitura della catenella alla fine della cucitura [sti/min]
MO.1	2500	Da 150 a MAX.	38	Il valore max. è quello del No. 96.
MO.2	3000
Numero di punti del rilascio della tensione del filo all'inizio della cucitura [Punto]	1	Da 0 a 999	U1.1	Consultare p.8.
Numero di punti alla rilevazione del sensore del bordo materiale alla fine della cucitura al rilascio della tensione del filo [Punto]	4	Da 0 a 999	U1.2	Consultare p.8.
Numero di punti della cucitura della catenella [Punto]	40	Da 0 a 999	U1.3	La lunghezza della catenella viene regolata.

• Per quanto riguarda altre impostazioni, consultare il Manuale d'Istruzioni per il SC-510 e il Manuale di Manutenzione per il SC-510.

1)Numero di punti da cucire con la tensione del filo. rilasciata per inizio cucitura Il numero di punti da cucire con la tensione del filo. rilasciata per inizio cucitura cui assere cambiato. La catenella cui assere fattare rientare nella cucitura accuratamente a inizio cuciturra rilasciando la tensione del filo per uno o due punti.

Il numero di punti da cucire con la tensione del filo rilasciata è il numero di punti da cucire dopo l'avviamento della macchina per cucire. Essso non è il numero di punti da cucire con la tensione del filo rilasciata per il prodotto di cucitura reale. Inoltre, tenere presente che il meccanismo di rilascio della tensione non è in grado di avviarsi in tempo a seconda delle impostazioni della velocità di cucitura della partenza lenta e del numero di punti. In tal caso, il numero di punti da cucire con la tensione del filo rilasciata potrebbe superare l'impostazione.

2)Numero di punti da cucire con la tensione del filo. rilasciata per fine cucitura Il numero di punti da cucire con la tensione del filo. rilasciata per fine cucitura è il numero di punti da cucire dello bordo del materiale si stacco dal sensore di bordo del materiale.

Essso non è il numero di punti da cucire con la tensione del filo rilasciata, dato dal bordo del materiale del prodotto di cucitura reale.

5. Procedura di cambiamento delle varie impostazioni

Consultare " III-4. Varie impostazioni della cucitura a rientro della catenella", e controllare il modo di cambiamento dell'articolo daambiare.

La procedura di cambiamento dei rispetti modi operativie come alla strata qui sotto.

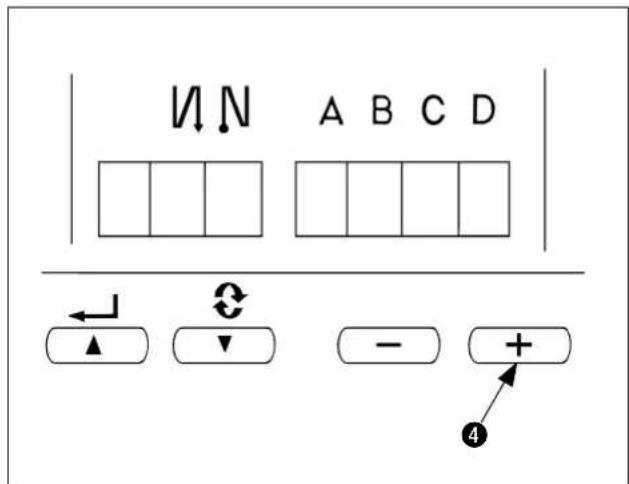

(1) Procedure di Cambiamento nelle modalità dell'utente

3) Indicazione 5,6 sera alla strata sul visualizzatore. (Se l'indicazione non vieneambiata, eseguire nuovamente le procedure 1) e 2).

4) Qualora si desideri avanzare il No. di impostazione, premere interrottore ② per avanzare il No. di impostazione. Quando si desidera riportare indietro il No.di impostazione, premere l'interruttore ① per riportare indietro il No.di impostazione.

Tenere premuto l'interrutlore o l'interruttore 2, e il No.di impostazione verrà avanzato (riportato indietro) continuamente.
Quando il No.di impostazione viene avanzato (riportato indietro), il contento precedente (segunte) sare iscritto. Percio, fare attenzione quando si modificano i contentuti (l'interruttore sul giù viene toccato.).

Esempio) Cambiamento del numero di giri della
partenza dolce Premere l'interruttore 1 o 2 per chiamare No.37. Premere l'interruttore 3 o 4 perambiare il numero di giri.

5) Quando la modifica è stata completeness, premere l'interruttore ① o ② per iscrivere il valoreambiato.

1. Quando la macchina viene spenta prima di effettuare esta operazione, i contenuti che sono statiambiati non vengono aggiornati.
2. Premere l'interruttore 1, e la visualizzazione dello schermo sare cambiata ai contenuti del No.di impostazione seguente.
3. Premere l'interruttore 2, e la visualizzazione dello schermo sare cambiata ai contenuti del No.di impostazione precedente.

Al termine dell'operazione, spegnere la macchina, e riportare il coperchio frontale alla posizione originale. La macchina ritorna al funzionamento normale accendenda di nuovo.

(2) Procedure di cambiamento nelle modalità operativi normale

1) Accendere la macchina. I simboli " - " vengono visualizzati sotto le indicatezioni A, B, C e D.

2) Chiamata al modo di impostazione Premere l'interruttore 2. La visualizzazione viene commutata come mostrata nella figura, e viene commutata alla visualizzazione del numero di punti di ciascun processo (visualizzazione di C). Premere ulteriormente l'interruttore 2 e la visualizzazione viene commutata come U1.1 U1.2 U1.3.

La macchina per cucire non funzione al momento di esta visualizzazione.

3) Cambiamento del valore di impostazione Premere l'interruttore o 4 perambiare il valore di impostazione tra 0 e 999.

4) Determinazione dei contenuti Premere l'interruttore 1. Premendo l'interruttore, i contenutiambiati possono essere determinati, e la visualizzazione ritorna alla visualizzazione normale.

Quando la macchina viene spenta a metà strada, i contentuti non possono essere aggiornati. Quando la visualizzazione ritorna alla visualizzazione normale, il funzionamento del pedale o qualcosa di simile diventa valido.

IV. INSTALLAZIONE DEI COMPONENTI PNEUMATICI

Quando si montano i componenti pneumatici, è efficace prevenir la perdita di aria avvolgendo il nastro di sigillo sulla sezione di vite del giunto o qualcosa di simile.

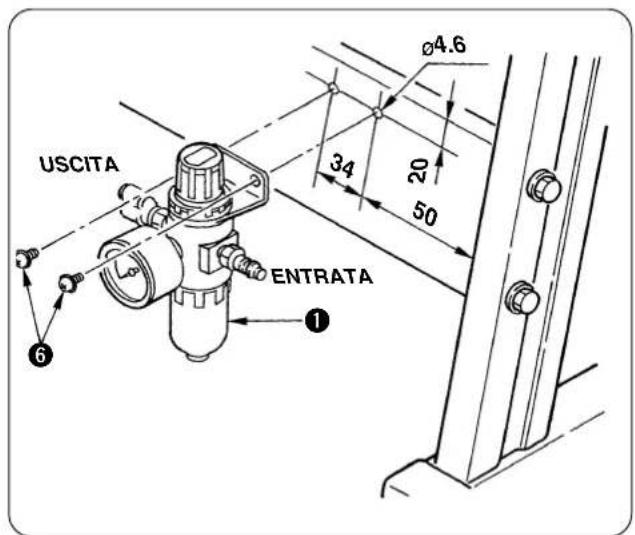

1. Installazione del regolatore di aria

AVERTIMENO: Al fine di evitare possibili ferimenti causati dall'avvio improvisario della macchina, condurre i lavori di manutenzione con la macchina spenta.

1) Attaccare la base di montaggio 2, il misuratore ed i giunti 4 e 5 al regolatore di aria 1.

2) Trapanare due fori di 04,6 nel contropalo laterale del sostegno, e installare il regolatore di aria 1 usando le viti mordenti 6.

2. Installazione della valvola solenoide

AVERTIMENO:

Al fine di evitare possibili ferimenti causati dall'avvio improvviso della macchina, condurre i lavori di manutenzione con la macchina spenta.

(1) Valvola solenoide di sollevamento del piedino premistoffa

1) Attaccare la base di montaggio ② alla valvola solenoise ① con le viti ⑤.
2) Attaccare il giunto 6 e il silenziatore 4.

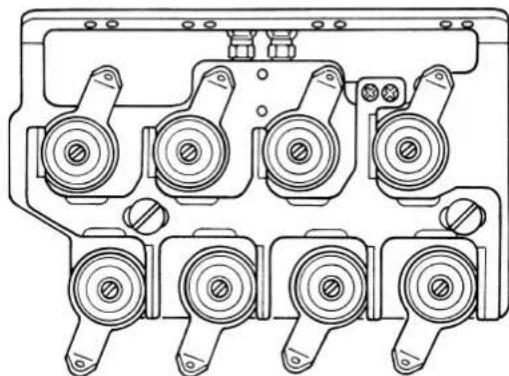

(2) Valvola solenoide di rilascio della tensione del filo

Attaccare la base di montaggio ⑥ alla valvola solenoide ⑤ con le viti ⑦.

(3) Valvola solenoide di dato del chiavistello intermedio

Attaccare la base di montaggio 2 alla valvola solenoise 1 con le viti 3.

(4) Installazione delle varie valvole solenoide sul ravolo della macchina

Fissare le valvole solenoide vicino al fianco del motoreippo sulla faccia posteriore del ravolo con le viti perlegno 1.

V. INSTALLAZIONE DEI COMPONENTI ALLA TESTA DELLA MACCHINA

1. Installazione dell'asm. totale della tensione del filo (Unità di rilascio del filo)

AVERTIMENO:

Al fine di evitare possibili ferimenti causati dall'avvio improvviso della macchina, condurre i lavori di manutenzione con la macchina spenta.

Rimuovere una volta la tension del filo attaccata alla macchina per cucire e installare l'asm. totale della tension del filo sul coperchio superiore.

2. Installazione dell'unità di sollevamento del piedino premistoffa

AVERTIMENO:

Al fine di evitare possibili ferimenti causati dall'avvio improvviso della macchina, condurre i lavori di manutenzione con la macchina spenta.

(1) Installazione del cilindro di sollevamento del piedino premistoffa

1) Attaccare il rullo e il perno all'articolazione del cilindro e fissare il perno con i due anelli a C.

2) Avvitare l'articolazione del cilindro ① all'estremità dell'asta del cilindro.
3) La posizione dell'articolazione del cilindro ① è regolata dopo aver installato il cilindro sulla testa della macchina. Percio, posizonarla in una posizione appropriata. Non fissare ancora il controdo ④.
4) Montare l'accoppiamento del cilindro di sollevamento del piedino premistoffa 5.

(2) Installazione dei componenti alla testa della macchina

1) Fissare la base di montaggio del cilindro di sollevamento del piedino premistoffa 6 nel centro della scanalatura con le viti 7.

2) Installare il cilindro alla base di montaggio del cilindro 6 con le viti 8.

Allora, montare la leva di sollevamento del piedino premistoffa in modo cheessa si adatti alla parte a forcella dell'articolazione del cilindro 1.

(3) Regolazione dell'unità di sollevamento del piedino premistoffa

1) Regolare la posizione dell'articolazione del cilindro ①.

Regolare la posizione in modo che non ci sia un gioco nella direzione inferiore della leva di sollevamento del piedino premistoffa quando il cilindro pneumatico si ritira e che la quantità di sollevamento del piedino premistoffa sua assicurata quando il cilindro pneumatico si estende.

2) Quando la posizione è determinata, fissare l'articolazione del cilindro ① con il controdo ④.

3) Quando non è possibile regolare l'unità tramite soltanto la posizione dell'articolazione del cilindro 1, allentare le viti 7 e spostare la base di montaggio del cilindro di sollevamento del piedino premistoffa 6 entro la gamma della scanalatura per regolare l'unità.

VI. MESSA A PUNTO

1. Installazione della testa della macchina

AVVERTIMENTO:

Al fine di evitare possibili ferimenti causati dall'avvio improvisario della macchina, condurre i lavori di manutenzione con la macchina spenta.

Foro per la piastra di supporto del telao

(1) Lavorazione addizionale del ravolo

Quando si usa un ravolo tranne il No. di parte JUKI 11959707, praticare un foro ① per assicurare i cavi.

(2) Posizione are la testa della macchina sulla piastra di supporto del telaio eMETTERE LA CINGHIA IN POSIZIONE.

Regolare la tensione della cinghia facendo riferimento al Manuale d'Istruzioni per la SC-921 (o SC-510). (Quando la macchina per cucire è azionata e l'incurvatura della cinghia è eccessiva, controllare di nuovo la tensione della cinghia.)

(3) Attaccare il cavo di massa ②.

1) Lato della macchina per cucire

Il segno della massa è attaccato nel lato posteriori della macchina per cucire. Attaccare il cavo di massa al foro della vite nell'ordine di rondella dentata di sicurezza 1, cavo di massa e vite di fissaggio 3.

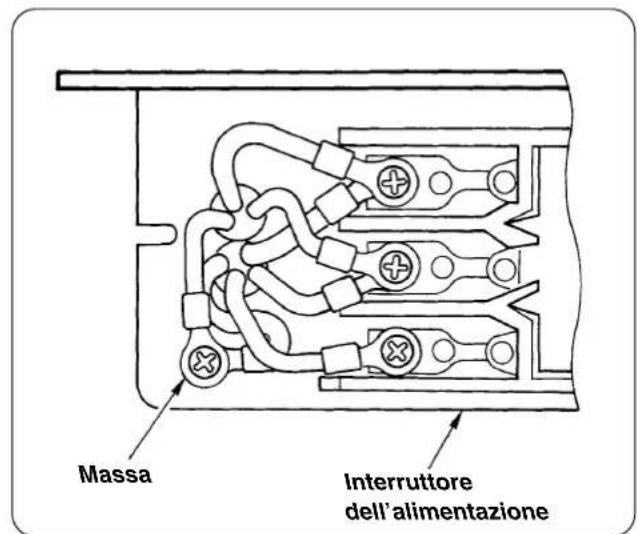

2) Lato della centralina di interrottore dell'alimentazione

Collegare il morsetto posso sul lato opposto del cavo di massa attaccato alla testa della macchina alla massa della centralina di interrottore dell'alimentazione.

Fare passare il cavo di massaattraverso il punto doveesso non sia a contatto con la cinghia della macchina per cucire.

Effettuare il lavoro con la spina dell'alimentazione staccata alla presa di corrente.

Apriere l coperchio dell'interruttore dell'alimentazione e collegare il cavo di massa alla massa sul dato secondario.

2. Regolazione del sincronizzatore

(2) Procedure per la regolazione con il sincronizzatore incorpoto

Effettuare il lavoro con la macchina spenta eccetto che quando si controlling la posizione d'arresto.

[Posizione di ago sollevato]

1) Girare il volantino manualmente per portare la barra ago al punto morto inferiore.
2) Staccare le mani alla macchina per cucire e accendere la macchina nello stato in cui siano garantite le condizioni di sicurezza anche quando la macchina per cucire si avvia.

La macchina per cucire si ferma dopo mezzo giro circa. Questa posizione è la posizione d'arresto superiore della macchina per cucire.

3) Regolare la posizione in modo che la posizione di stop superiore sia nella fine corsa sinistra del crochet superiore.

[Posizione di ago abbassato]

La posizione standard della posizione di stop inferiore è lo stato in cui la sezione guida è regolata alla sezione mobile.

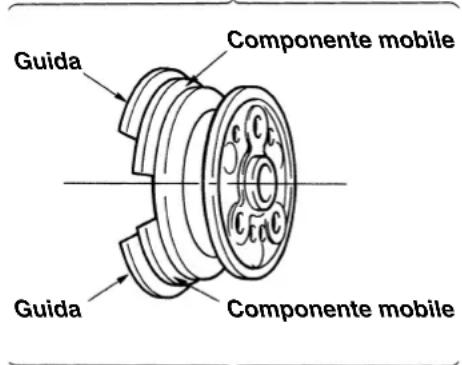

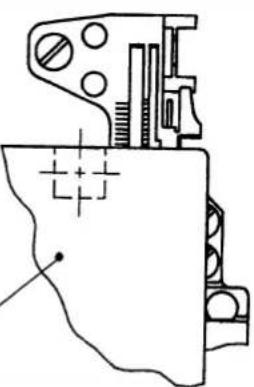

[Procedura di regolazione]

1) Rimuovere la puleggia a mano.
2) Allentare le viti di fissaggio 1 o 2 e girare la sezione mobile in senso orario per avanzare la posizione di stop. Al termine della regolazione, stringere saldamente le viti di fissaggio.

(Viti di fissaggio 1: per la posizione di stop superiore, viti di fissaggio 2: per la posizione di stop inferiore)

3) Quando la regolazione è completeness, attaccare la puleggia a mano e il copricinghia.

Per la regolazione della posizione di stop con ago sollevato

Per la regolazione della posizione di stop con ago abbassato

(2) Installazione del copricinghia

Praticare un foro nel copricinghia per fare passare il cavo.

Tagliare esta parte con un paio di pinze o qualcosa di simile. (Se esta parte ha bave, raderle.)
Fare passare il cavo del sensoreattraverso il foro.

• Attaccare il copricinghia al tavolo e mettere la cinghia in posizione. Mettere quando il copricinghia sopra la cinghia.

3. Tubazione dell'aria

AVVERTIMENO:

Al fine di evitare possibili ferimenti causati dall'avvio improvviso della macchina, condurre i lavori di manutenzione con la macchina spenta.

(1) Disegno della tubazione dell'aria

Effettuare la tubazione consultando il disegno della tubazione qui sotto.

(2) Legatura dei tubi dell'aria e cavi

Legare i tubi dell'aria e cavi con i tubi spirali e nastri fermacavi in modo che essi non ostacolino le parti mobili come la cinghia a V, il motore, la leva di sollevamento del piedino premistoffa, ecc.

(3) Collegamento della fonte pneumatica

1) Collegare la fonte pneumatica tenendo allentata la manopola di regolazione del regolatore di aria.

Se l'impostazione della pressione d'aria è eccessiva, saranno causati danni al cilindro pneumatico o qualcosa di simile.

2) Regolazione del regolatore di aria

Impostare la pressione a 0,5 MPa.

Stringere la manopola di regolazione del regolatore di aria per regolare la pressione.

3) Controllo delle tubazioni di aria

① Controllare le tubazioni di aria con la macchina spenta.
② Controllare che la piastra di rilascio della tensione del filo 1 si adatti ai dischi di tensione del filo superiori.

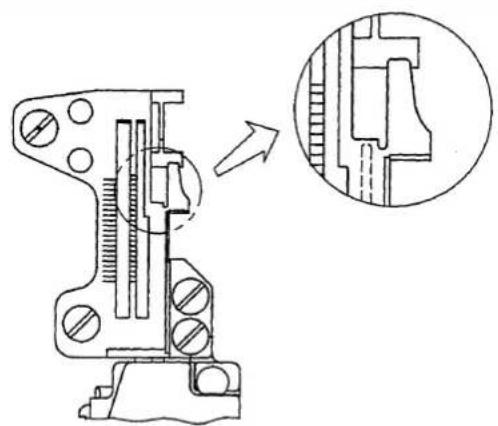

③ Controllare che il chiavistello intermedio si ritiri nella placca ago.

Se lo stato opposto della descrizione nel Manuale d'Istruzioni avviene, espellere l'aria una volta eambiare il collegamento del tubo dell'aria.

4. Collegamento del connettore al SC-921

AVERTIMENO :

• Per evitare ferimenti causati dall'avvio improvviso della macchina per cucire, prima di effettuare le seguenti operazioni spagnere l'interruttore dell'alimentazione ed assicurarsi che siano passati 5 minuti o più.

• Per evitare danni al dispositivo causati da malfunzionamenti e caratteristiche tecniche inadatte, assicurarsi di insere i cavi ai posti specificati.
  Per evitare ferimenti causati da malfunzionamenti, assicurarsi di bloccare il connettore con fermo.

• Tre generi di cavi di trasmissione (cavo di cambiamento del connettore) sono usati.

Allentare la vite di fissaggio ±b nel coperchio inferiore della SC-921. Aprire quindi il coperchio per trovare i seguenti connettori. Collegare i connettori della testa della macchina alle posizioni corrispondenti.

CN30: Collegare il connettore del segnale del motore.
2CN33:Collegare il sincronizzatore.
3CN36:Collegare il chiavistello intermedi o le valvole solenoidi di rilascio della tension del filo.
4CN37:Collegare la valvola solenoide di sollevamento del pressore.
CN54: Collegare il sensore del bordo materiale.
CN39 : Collegare quando si usa il pedale di lavoro per lavoro in piedi (PK-70 o qualcosa di simile).

5. Collegamento del connettore al SC-510

AVERTIMENO :

• Per evitare ferimenti causati dall'avvio improvviso della macchina per cucire, prima di effettuare le seguenti operazioni spegnere l'interruttore dell'alimentazione ed assicurarsi che siano passati 5 minuti o più.

• Per evitare danni al dispositivo causati da malfunzionamenti e caratteristiche tecniche inadatte, assicurarsi di insere i cavi ai posti specificati.
  Per evitare ferimenti causati da malfunzionamenti, assicurarsi di bloccare il connettore con fermo.

• Due generi di cavi di trasmissione (cavo di cambiamento del connettore) sono usati.

3

Quando si allentano le viti di collegamento del coperchio anteriore A del SC-510 e si après il coperchio, i connettori sottostanti sono preparati. Collegare i connettori della testa della macchina alle posizioni corrispondenti.

CN30: Collegare il connettore del segnale del motore.
2CN33:Collegare il sincronizzatore.
CN36 : Collegare il chiavistello intermedio e le valvole solenoise di rilascio della tension del filo.
4 CN37: Collegare la valvola solenoide di sollevamento del pressore.

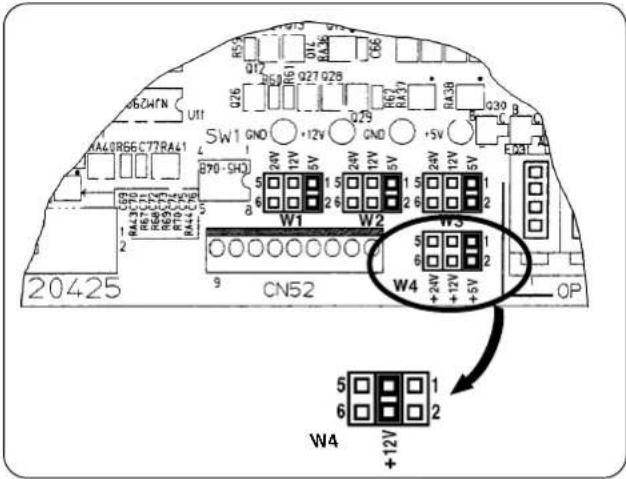

W4 : Pin di ponticello per la commutazione dell'alimentazione di ingresso/uscita del sensore del bordo materiale (Commutare a +12V. Consultare la prossima pagina.)
CN51: Collegare il sensore del bordo materiale.
CN39 : Collegare quando si usa il pedale di lavoro per lavoro in piedi (PK-70 o qualcosa di simile).

Cambiare il pin di ponticello per il sensore del bordo materiale da +5V a +12V .

(+5V è stato impostato al momento della segna alla fabbrica.)

Il sensore del bordo materiale non funziona correttamente a meno che但这a impostazione non venga effettuata.

6. Installazione del sensore di bordo del materiale

AVERTIMENO:

Al fine di evitare possibili ferimenti causati dall'avvio improvviso della macchina, condurre i lavori di manutenzione con la macchina spenta.

(1) Installazione dei componenti

1) Installare il sensore di luminescenza ② con le viti ② in modo cheesso saia parallelo alla piastra di stoffa.
2) Fissare il cavo del sensore 3 con l'assicuracavo 5 in modo cheesso non venga intrappolato alla leva di sollevamento del piedino premistoffa 4.

(2) Collegamento alla centralina di controllo

1) Fare passare il cavo del sensore di luminescenza al foro rotondo del ravolo posto nel lato posteriore della macchina per cucire.

Per il collegamento al SC-921,fare riferimento al par. “ VI-4.Collegamento del connettore al SC-921”

Per il collegamento al SC-510,fare riferimento al par." VI-5.Collegamento del connettore al SC-510".

(3) Incollatura dell'adesivo riflettente.

AVERTIMENO:

Al fine di evitare possibili ferimenti causati dall'avvio improvviso della macchina, condurre i lavori di manutenzione con la macchina spenta.

1) Incollatura dell'adesivo riflettente

Elimare lo sporco oolio dalla superficie della parte di incollatura in anticipo.

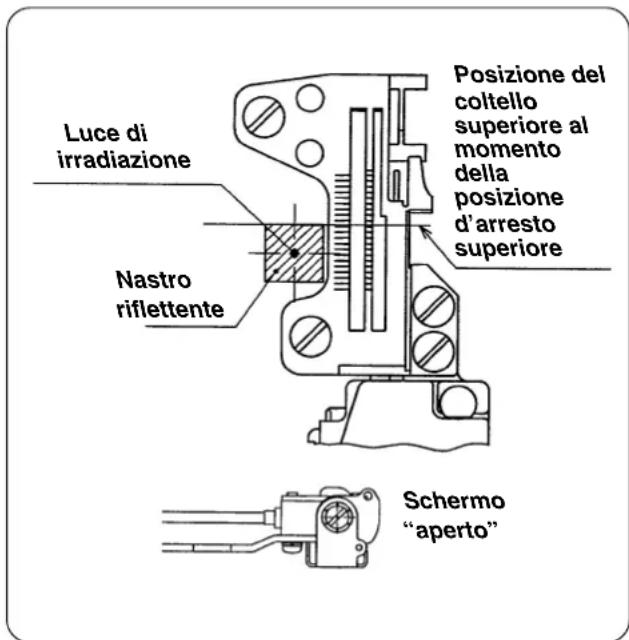

2) Posizione di incollatura dell'adesivo riflettente:

(Senso longitudinalae)

Incollare I'adesivo facendo il coltello superiore come riferimento.

(Senso laterale)

Accendere la macchina per cucire e incollarlo nella posizione dove la luce rossa del sensore di luminescenza è irradiata.

3) Quando la posizione di irradiazione della luce rossa del sensore di luminescenza non corrisponde alla posizione dell'adesivo riflettente che è stato incollato in senso longitudinale, regolare la posizione di montaggio dell'insieme del sensore di bordo del materiale.

Effettuare il lavoro con lo schermo del sensore "aperto".

(4) Regolazione della sensitità del sensore di luminescenza

AVERTIMENO:

Al fine di evitare possibili ferimenti causati dall'avvio improvisario della macchina, condurre i lavori di manutenzione con la macchina spenta.

1) Regolare la sensitità con il resistore variabile per la regolazione della sensitità del sensore di luminescenza come detrito qui sotto. Senza il materiale: Verde e rosso sono accesi. Con il materiale: Verde è acceso e rosso è spento.

• Lo schermo del sensore è nello stato di "aperto" come molto nella figura a sinistra.

2) Regolare la sensitità del sensore di luminescenza a seconda dei materiali da cucire.

[Procedura per la regolazione]

1) Stato in cui non ci saa il materiale sul sensore Girare il resistore variabile per la regolazione della sensitità alla posizione del massimo gradualmente verso la direzione nella quale la sensitità viene diminuita finché la spia stabile (LED verde) si spenga. Questa posizione è denominata punto A.

2) Stato in cui ci si a: il materiale sul sensore Posizionare il materiale da cucire sul sensore montato sulla piastra di stoffa. Girare il resistore variable per la regolazione della sensitivit dal punto A gradualmente verso la direzione nella quale la sensitivit viene augmentata finché la spia stabile (LED verde) si spenga. Questa posizione è denominata punto B.

3) Posizione are il resistore variabile al punto intermediio dei punti A e B.

4) Conferma

Confermare quanto sugue:
Quando il materiale non è posizionato sul sensore:
Verde e rosso sono accesi.
Quando il materiale è posizionato sul sensore:
Verde è acceso e rosso è spento.
La regolazione della sensitità del sensore di bordo del materiale è ststa completata.

VII. PROCEDURE OPERATIVE

Controllare quanto segue per impedire eventuali malfunzionamenti/danni alla macchina.
- Pulire a fondo la macchina prima di avviare la macchina per la prima volta après la messa a punto.
- Rimuovere completamente la polvere e sporco accumulatisi durante il trasporto ed oliare bene la macchina.
- Assicurarsi che la tensione sua impostata correttamente.
- Assicurarsi che la spina dell'alimentazione sia insertita correttamente alla presa di corrente.
- Non usare mai la macchina nei casi in cui la tensione di rete sia diversa da quella specificata.

• Fare riferimento ai manuali d'istruzioni standard per i rispettivi modelli di macchina per lubrificazione, posizionamento dell'ago, regolazione della pressione del piedino premistoffa, rimozione del piedino premistoffa, regolazione della lunghezza del punto, regolazione del trasporto differenziale, regolazione del coltello e larghezza del sopraggitto, pulizia della testa della macchina, e pulizia e sostituzione del filtrone e rete della pompa.

Al fine di evitare possibili ferimenti causati dall'avvio improvviso della macchina, condurre i lavori di manutenzione con la macchina spenta.

Infilare il filo nella testa della macchina come illustrato.

(Un diagramma dell'infilatura è attaccato ancche nel lato posteriore del coperchio del crochet.)

2. Funzionamento del pedale

AVERTIMENO:

Al fine di evitare possibili ferimenti causati dall'avvio improvisario della macchina, non avvicinare mani, capelli e lembi di vestiario alle parti in rotazione e all'area di entrata dell'ago.

Quando l'interruttore dell'alimentazione viene acceso, la macchina per cucire si metterà in moto per fare da una mezza rivoluzione a una rivoluzione per rilevare il punto morto superiore della macchina. Se mani, capelli o lembi di vestiario vengono avvincati alle parti rotanti ed all'area di entrata dell'ago, ne possono risultare pugnalate o ferimenti causati da intrappolamenti nelle parti sopraccitate o nell'area sopraccitata.

Premendo la parte anteriore del pedale --- La macchina per cucire funziona.
Il pedale è nella posizione di folle --- La macchina per cucire si ferma.
Premendo la parte posteriore del pedale -- Il piedino premistoffa si solleva. (Il piedino premistoffa si abbassa.)
Premendo completeness la parte posteriore del pedale -- Inizializzazione dell'operazione di sollevamento del pressore e di rientro della catenella (Usare sostanto a inizio cucitura. Non effettuare questa operazione durante la cucitura.)

Premendo completamente la parte posteriore del pedale come migliorato a 4, l'operazione di rientro della catenella viene inizializzata.
Di seguenza, se l'operazione di 4 è stata effettuata durante la cucitura, "il rilascio della tensione del filo a inizio cucitura"iene azionato quando si inizia la cucitura nuovamente. Non effettuare l'operazione di 4 durante la cucitura.

3. Cucitura di rientro della catenella

SC-921

SC-510

(1) Controllo della visualizzazione della SC-921 (o SC-510)

Assicurarsi che "----" via visualizzato sullo schermo quando si attiva l'alimentazione alla SC.

In caso contrario, verificare di nuovo l'impostazione della SC-921 (o SC-510).

(2) Posizionamento del materiale e controllo del sensore di bordo del materiale

1) Premere la parte posteriore del pedale di avvio per sollevare l'ago e il piedino premistoffa.
2) Spingere il materiale da cucire sotto il coltello superiore il più possibile per posizionare il materiale.

Allora, controllare che il display del sensore di luminescenza sia:

Con il materiale: Verde e rosso sono accesi.

Senza il materiale: Verde è acceso e rosso è spento.

• Lo schermo del sensore è nello stato di "aperto" come migliorato nella figura sul lato sinistro. Quando si rilascia il pedale di avvio, il piedino premistoffa si abbassa.
  3) Quando il display del sensore di luminescenza non è normale, consultare "VII-1. Sostituzione dell'adesivo riflettente del sensore di bordo del materiale" e "VI-6-(4). Regolazione della sensitità del sensore di luminescenza".

(3) Avviamento

Premere la parte anteriore del pedale di avviamento, e la macchina si avviera.

1. Se il materiale non raggiunge il sensore, la macchina per cucire non si avvieraanche se si preme il pedale di avviamento. Percio, è necessario posizionale il materiale nella posizione determinata alla fallo.
2. Per sollevare il piedino premistoffa durante la cucitura, premere la parte posteriore del pedale di avviamo. (Non premere completenessla parte posteriore del pedale.)

(4) Fine cucitura

1) La cucitura a catenella comincia automaticamente quando il bordo del materiale si stacco dal sensore. Quando la macchina per cucire ha cucito il numero di punti specificato della cucitura della catenella, la macchina per cucire si ferma e il piedino premistoffa si solleva.

La macchina per cucire non si fermaanche se si rilascia il pedale di avviamento durante la cucitura a catenella automatica.
Specnere la macchina in caso di emergenza.

2) Per l'impostazione della velocità di cucitura della catenella (automatica) e il numero di punti alla fine della cucitura,fare riferimento a "II-4.Varie impostazioni della cucitura a rientro della catenella"e "II-5. Procedure di cambiamento delle varie impostazioni" nel caso della SC-921 o a "III-4.Varie impostazioni della cucitura a rientro della catenella" e "III-5.Procedura di cambiamento delle varie impostazioni" nel caso della SC-510.

(5) Taglio della catenella dal materiale

1 Tirare leggermente la catenella prodotta a fine cucitura lontano dall'opereatore. (A tal punto che la catenella si stacchi dal chiavistello della placca ago.)

2 Dirigere la catenella in modo cheessa non venga intrappolata alla griffa di trasporto.

3 Posizione are la catenella sotto la piastra premicatenella.

• Tirare la catenella verso l'opercatore, e mettere la catenella dello stato in cuiessa venga stesa.

4 Quando la catenella è posizionata più in avanti versuso la direzione destra dopo cheessa è entrata nella scanalatura della placca ago, la contro-lama taglia la catenella dal materiale.

4. Regolazione della cucitura

(1)Punti

I regolatori di tensione del filo per regolare i punti sono quelli sullo stadio inferiore dei due stadi dei regolatori di tensione del filo.

I regolatori di tensione del filo sullo stadio superiore sono usati per la cucitura a catenella.

Stadio superiore: Per la cucitura a catenella

Stadio inferiore: Per i punti

Regolare i regolatori in modo che i punti desiderati possano essere ottenuti.

(2) Catenella

Lo stato ideale della catenella è la catenella morbida.

Regolare il filo con i regolatori di tensione del filo sullo stadio superiore.

Esempio favorevole

X Esempio sfavorevole

Regolare in modo che il filo del crochet e il filo dell'ago si intreccino per la stessa lunghezza. 1

(La catenella che ritorni leggermente alla lunghezza precedente quando esta è tirata poi rilasciata.)

Stringere il filo sporgente.

Se questo tipo di catenella è prodotta, più darsi che il filo dell'ago cucía la catenella, e ne risultera il rientro scorretto della catenella. ②

C

6. Commutazione tra il rientro della catenella e la cucitura (Schermo del sensore)

Aprendo/chiudendo lo schermo del sensore di bordo del materiale, la macchina per cucire più essere usata sua per il rientro della catenella che per la cucitura.

Apertura/chiusura dello schermo è il tipo rotativo.

1) Schermo "aperto"

La macchina per cucire più essere usata per il rientro della catenella.

(Quando il materiale non è posizionato sul sensore, la macchina non si avviaanche quando si preme la parte anteriore del pedale di avviamento.)

2) Schermo "chiuso"

La macchina per cucire può essere usata per la cucitura.

(Indifferentemente dal materiale, la macchina non si avvia.)

In caso di chiudere lo schermo del sensore del bordo materiale (cucitura), il rilascio della tensione del filo all'inizio della cucitura e la partenza dolce funzionano al momento della prima cucitura dopo aver acceso la macchina e della cucitura dopo aver premuto completeness la parte posteriore del pedale di avvio.

Si può evitare l'operazione impostando il numero di punti del rilascio della tensione del filo all'inizio della cucitura e il numero di punti della partenza dolce su "0".

VIII. MANUTENZIONE

1. Sostituzione dell'adesivo riflettente del sensore di bordo del materiale

AVERTIMENO:

Al fine di evitare possibili ferimenti causati dall'avvio improvisario della macchina, condurre i lavori di manutenzione con la macchina spenta.

L'adesivo riflettente è sempre a contatto con il prodotto di cucitura. Questo causa il consumo della superficie dell'adesivo e il consequente deterioramento della capacité riflettente. Se l'adesivo si è consumato,esso deve essere sostituito con uno nuovo. Nel caso che l'adesivo perda la capacité riflettente, la macchina per cucire più mettersi in funzione con nessun materiale posizionato sulla macchina a inizio cucitura o non più produit la catenella del tipo catenella morbida. In quello caso, la funzione di rientro della catenella non riuscirà a lavorare. Se la capacité riflettente dell'adesivo non più essere ripresa regolando il sensore, non mancare di rimuovere l'adesivo consumato ed attaccare uno nuovo sulla piastra di stoffa.

1) Staccare l'adesivo riflettente alla piastra di stoffa.
2) Sgrassare la superficie della piastra di stoffa sulla quale l'adesivo è stato attaccato ed attaccarci un adesivo nuovo.

Dopo che l'adesivo riflettente è sostituito, regolare la sensitità del sensore.

Vedere la " V-6-(4) Regolazione della sensitità del sensore di luminescenza" per quanto riguarda la procedura per la regolazione della sensitità del sensore.

2. Sostituzione della contro-lama

AVERTIMENO:

Al fine di evitare possibili ferimenti causati dall'avvio improvviso della macchina, condurre i lavori di manutenzione con la macchina spenta.

Quando l'affilatezza della contro-lama per tagliare la catenella si è deteriorata, sostuire la contro-lama. Effettuare il lavoro con cura in modo che le dita o qualcosa di simile non vengano tagliate alla contro-lama quando si sostituisce il coltello.

1) Sollevare e girare la piastra premicatenella ①, e si vedra la contro-lama.
2) Allentare le viti di fissaggio e sostituire la contro-lama.

Quando si monta la contro-lama, attaccare la contro-lama in modo che esta sia a contatto con il fondo. Se la piastra premicatenella si solleva, il mantenimento della catenella non può essere

3. Regolazione del chiavistello intermediio

AVERTIMENO:

Al fine di evitare possibili ferimenti causati dall'avvio improvviso della macchina, condurre i lavori di manutenzione con la macchina spenta.

Sezione di entrata dell'ago

(1) Regolazione della quantità di sporgenza del chiavistello intermediio

Azionare il fermo A ① alla posizione dove il chiavistello intermedio si sporge di 6 a 7 mm alla placca ago.
Allora, montare il fermo A con le viti di fissaggio ② in modo cheesso sua contatto con il piano.

(Il lavoro può essere effettuato confacilityà regolando la quantità di sporgenza ad un valore compreso tra 6 e 7 mm con il fermo B 3, e quindi mettendo il fermo A 1 aicontatto con il piano.)

La sporgenza eccessiva del chiavistello intermedio sare la causa della rottura dell'ago. Perci, fare attenzione.

(2) Regolazione della posizione di ritiro del chiavistello intermediio

Sezione di entrata dell'ago

Azionare il fermo B ③ alla posizione dove l'estremità del chiavistello intermedio si ritira di 0 a 1 mm alla placca ago. Dop la regolazione, fissare il fermo B ③ con il dato ④.

Il lavoro può essere effettuato confacilitya regolando con il fermo B in modo che l'estremità del chiavistello sa a livllo della placca ago, e quindi allentando il fermo B di 1/2 a 3/4 giro.)

Il ritiro eccessivo del chiavistello intermedio deteriorerà il movimento. Percio, fare attenzione.

(3) Montaggio del coperchio

Premere leggermente il coperchio 6 nel senso della freccia, metterlo a fatto con la piastra di guida della catenella 5 e fissarlo con le viti di fissaggio 7.

IX. RIMEDI PER INCONVENIENTI DELLA CUCITURA DI RIENTRO DELLA CATENELLA

1. Quando si utilizes la SC-921

Articoli corrispondenti all'inconveniente Pagina di rif.
1. Quando la catenella non è fattà rientare accuramente:
① Fare la catenella del tipo catenella morbida. p.41
② Aumentare la pressione della molla premicatenella. p.42
③ Aumentare il numero di punti da cucire con la tensione rilasciata per inizio cucitura.	p.8, 12
④ Diminuire la velocità di cucitura della partenza lenta. p.8, 10
⑤ Aumentare il numero di punti della partenza lenta. p.8, 10
2. Quando la tensione del filo dell'ago è rilasciata a inizio cucitura
① Diminuire il numero di punti da cucire con la tensione rilasciata. p.8, 12
② Diminuire la velocità di cucitura della partenza lenta. p.8, 10
③ Aumentare il numero di punti della partenza lenta. p.8, 10
La catenella può essere fattà rientare nella cucitura accuramente a inizio cucitura rilasciando la tensione del filo per uno o due punti.
Altri articoli da controlling:
① Il modo operativo è impostato al modo di rientro della catenella? p.8 a 12
② La partenza lenta è impostata? p.8 a 12
③ La piasta premicatenella è sollevata? p.44
④ La piasta di tensione del filo lavora in modo normale senza frizione?. p.26, 32
⑤ Il materiale da cucire è spinto sotto il coltello superiore il più possibile? p.35

2. Quando si utilizes la SC-510

Articoli corrispondenti all'inconveniente Pagina di rif.
1. Quando la catenella non è fattà rientare accuramente:
① Fare la catenella del tipo catenella morbida. p.41
② Aumentare la pressione della molla premicatenella. p.42
③ Aumentare il numero di punti da cucire con la tensione rilasciata per inizio cucitura.	p.19, 23
④ Diminuire la velocità di cucitura della partenza lenta. p.19, 21
⑤ Aumentare il numero di punti della partenza lenta. p.19, 21
2. Quando la tensione del filo dell'ago è rilasciata a inizio cucitura
① Diminuire il numero di punti da cucire con la tensione rilasciata. p.19, 23
② Diminuire la velocità di cucitura della partenza lenta. p.19, 21
③ Aumentare il numero di punti della partenza lenta. p.19, 21
La catenella può essere fattà rientare nella cucitura accuramente a inizio cucitura rilasciando la tensione del filo per uno o due punti.
Altri articoli da controlling:
① Il modo operativo è impostato al modo di rientro della catenella? p.19 a 23
② La partenza lenta è impostata? p.19 a 23
③ La piastra premicatenella è sollevata? p.44
④ La piastra di tensione del filo lavora in modo normale senza frizione?. p.26, 32
⑤ Il materiale da cucire è spinto sotto il coltello superiore il più possibile? p.35

中文

本使用说明书是有关LB-6的说明书。
