Type de produit	Machine à coudre industrielle surjeteuse avec dispositif d'insertion de chaînette de fil
Marque	JUKI
Modèle	LB6 (série MO-6000)
Catégorie	Machine à coudre
Types de tête de machine disponibles	MO.1 (max 5500 sti/min), MO.2 (max 8000 sti/min)
Vitesse de couture maximale	5500 ou 8000 points/min selon le type de tête
Contrôleurs compatibles	SC-921 ou SC-510
Pression d'air requise	0,5 MPa (5 bar)
Fonctions principales	Insertion automatique de chaînette de fil, relève-presseur automatique, relâchement de tension du fil en début et fin de couture, départ en douceur, capteur d'extrémité de tissu, coupe-chaînette
Alimentation électrique	Dépend du contrôleur (typiquement monophasé 220-240V ou triphasé, consultez la notice du SC-921/SC-510)
Entretien et nettoyage	Remplacement de la vignette réfléchissante du capteur, remplacement du couteau fixe, réglage du loquet intermédiaire, lubrification régulière
Sécurité	Mettre hors tension avant toute intervention, ne pas approcher les mains des pièces en mouvement, utiliser une pression d'air appropriée
Pièces détachées et réparabilité	Pièces disponibles via réseau JUKI, vignette réfléchissante, couteau fixe, joints pneumatiques
Informations générales	Notice d'utilisation de 404 pages, téléchargeable gratuitement. Poids et dimensions non spécifiés dans la notice.

FOIRE AUX QUESTIONS - LB6 JUKI

Comment sélectionner le type de tête de machine MO.1 ou MO.2?

Mettez le dispositif hors tension. Tout en maintenant la touche de changement de mode enfoncée, remettez sous tension. Utilisez les touches de navigation pour afficher le numéro de paramètre 95, puis sélectionnez MO.1 ou MO.2 avec les touches d'augmentation/diminution. Validez avec la touche SET.

Comment régler la vitesse de couture maximale?

Accédez au mode utilisateur (touche mode + mise sous tension). Naviguez jusqu'au paramètre n°96. Utilisez les touches + et - pour modifier la vitesse (MO.1 : 150-5500 sti/min, MO.2 : 150-8000 sti/min). Validez avec SET.

Comment activer la fonction d'insertion de chaînette de fil?

Passez en mode de service : coupez l'alimentation, puis remettez sous tension en maintenant la touche appropriée (SET+ ou autre selon contrôleur). Appelez la fonction d'insertion de fil de chaînette (n°141 pour SC-921, n°65 pour SC-510) et activez l'utilitaire 1 (FUN_UT1_). Sélectionnez la fonction LB (U1.0 Lb01) et validez. Configurez les paramètres U1.1 à U1.3 pour le nombre de points.

Comment régler le nombre de points de chaînette à la fin de la couture?

En mode normal, après mise sous tension, appuyez sur la touche SET+ pour afficher les réglages U1.1, U1.2, U1.3. Utilisez les touches + et - pour modifier la valeur (plage 0-999 dans SC-510, 0-100 dans SC-921). Validez avec SET.

Que faire si la chaînette de fil n'est pas correctement insérée?

Vérifiez d'abord que la machine est en mode d'insertion de chaînette. Augmentez la pression du ressort de presseur de chaînette, augmentez le nombre de points avec tension relâchée en début de couture (U1.1), diminuez la vitesse de départ en douceur, ou augmentez le nombre de points de départ en douceur. Assurez-vous que la plaque de pression de chaînette ne remonte pas.

Comment remplacer le couteau fixe?

Mettez la machine hors tension. Soulevez et tournez la plaque de pression de chaînette de fil pour exposer le couteau fixe. Desserez les vis de fixation, remplacez le couteau, puis revissez en veillant à ce qu'il soit en contact avec la face inférieure. Attention au risque de coupure.

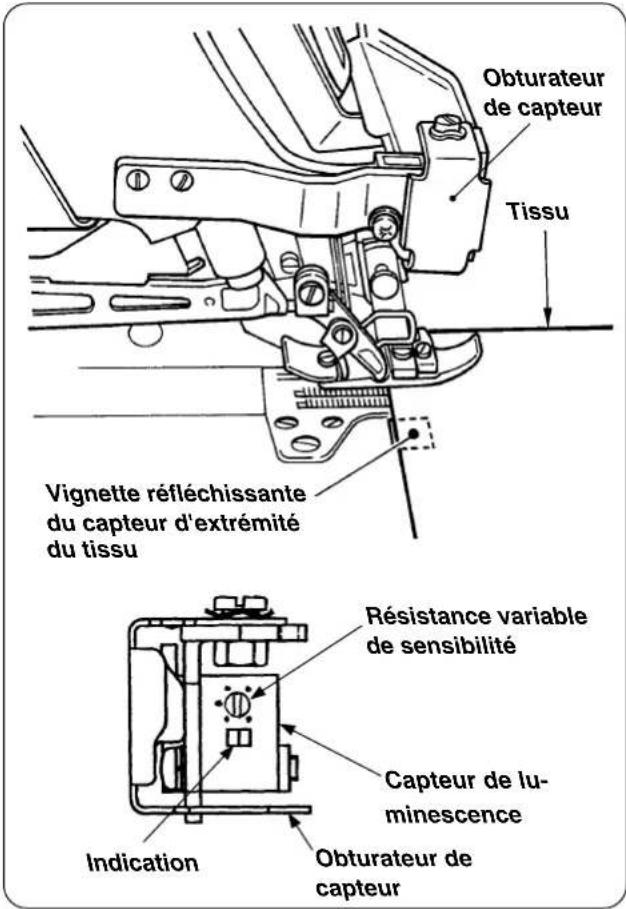

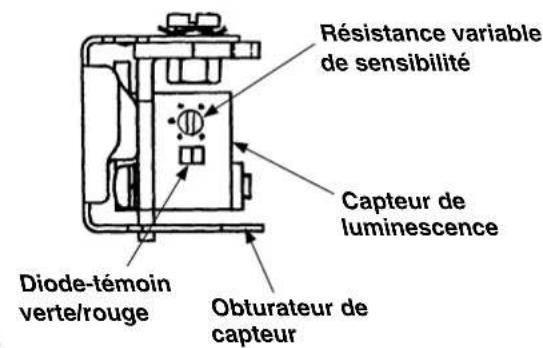

Comment régler le capteur d'extrémité de tissu?

Sans tissu, tournez la résistance variable de sensibilité jusqu'à ce que les lumières verte et rouge s'allument. Avec du tissu, ajustez jusqu'à ce que la lumière rouge s'éteigne. Placez la résistance au milieu des deux points. Vérifiez : sans tissu -> vert+rouge allumés ; avec tissu -> vert allumé, rouge éteint.

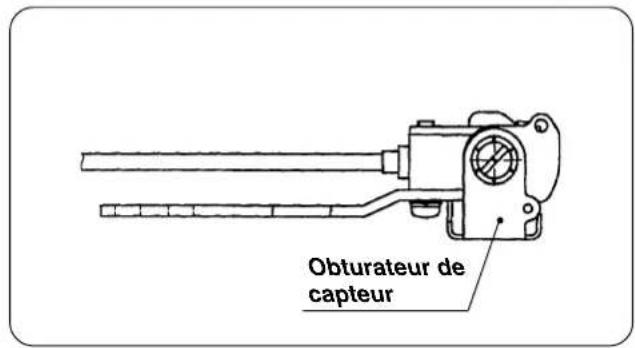

Comment passer du mode insertion de chaînette au mode précouture?

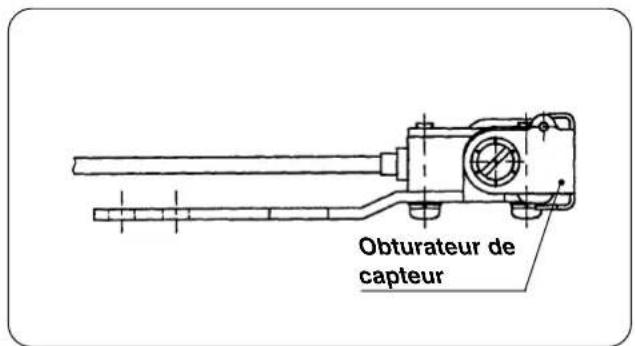

Utilisez l'obturateur rotatif du capteur d'extrémité de tissu. En position 'ouvert', la machine est en mode insertion de chaînette (ne démarre pas sans tissu). En position 'fermé', elle est en mode précouture (démarre même sans tissu).

Quelle pression d'air utiliser?

Réglez le régulateur d'air à 0,5 MPa (5 bar). Une pression trop élevée peut endommager les cylindres pneumatiques.

Comment remplacer la vignette réfléchissante du capteur?

Mettez la machine hors tension. Décollez l'ancienne vignette, nettoyez la surface, puis collez une nouvelle vignette à l'emplacement où la lumière rouge du capteur est réfléchie. Ajustez la sensibilité du capteur après remplacement.

MODE D'EMPLOI LB6 JUKI

Le litre attentivement et s'assurer que l'on a bien compris les instructions données sous "CONSIGNES DE SECURITE IMPORTANTES" dans le manuel d'utilisation de la série MO-6000 avant la mise en service de la machine lorsque ce dispositif est installé sur la série MO-6000. En outre, assembler et configurer le dispositif en se reportant non seulement au mode d'emploi, mais également au feuillet des pièces détachées et au mode d'emploi pour le SC-921 (ou SC-510).

II. Configuration du controleur (SC-921) 1

1. Sélection du modèle de machine 1
2. Paramétrage de la fonction d'insertion de fil de chaînette 4
3. Paramétrage de la fonction de relèveur automatique 7
4. Divers paramétrages de la couture d'insertion de fil de chaînette 8 5. Procédure de modification des divers paramétrages 10

III. Configuration du controleur (SC-510) 13

1. Sélection du modèle de machine 13
2. Paramétrage de la fonction d'insertion de fil de chaînette 16
3. Paramétrage de la fonction de relèveur automatique 18
4. Divers paramétrages de la couture d'insertion de fil de chaînette 19 5. Procédure de modification des divers paramétrages 21

IV. POSE Des elements pneumatiques 24

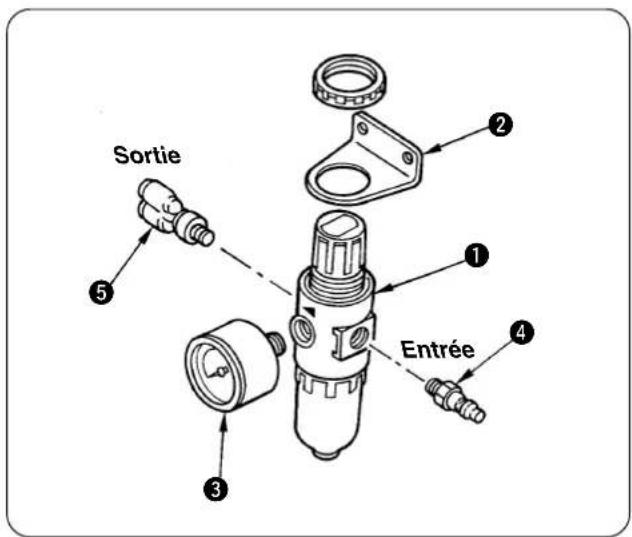

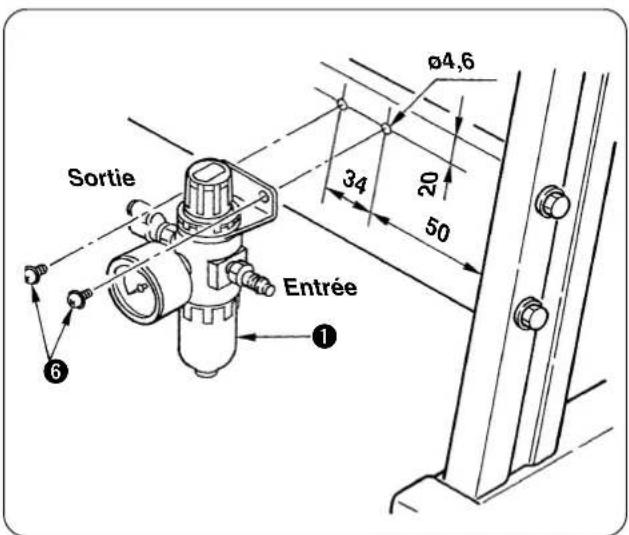

1. Pose du régulateur d'air 24

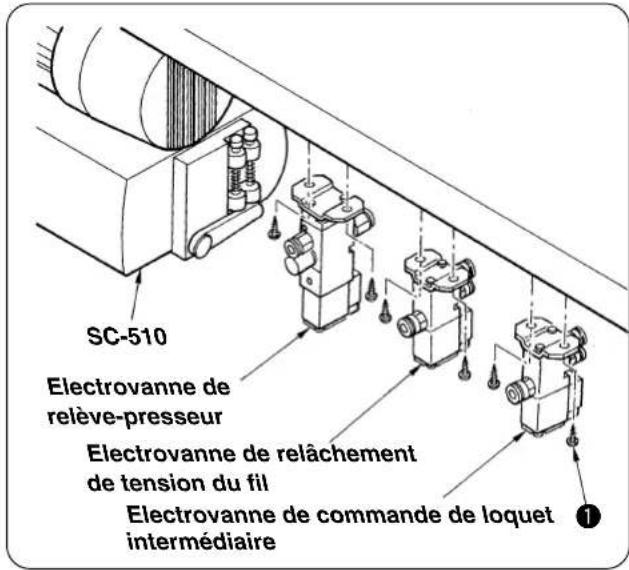

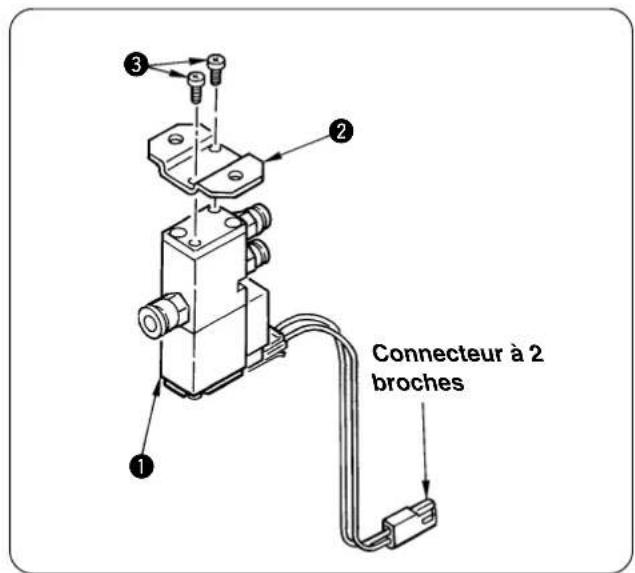

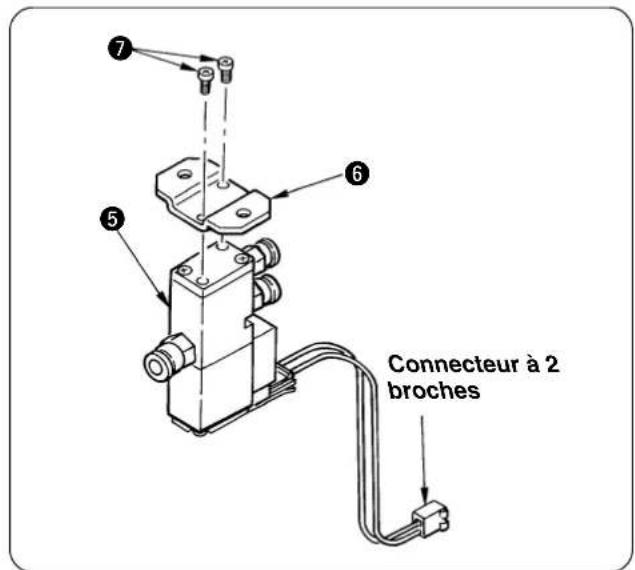

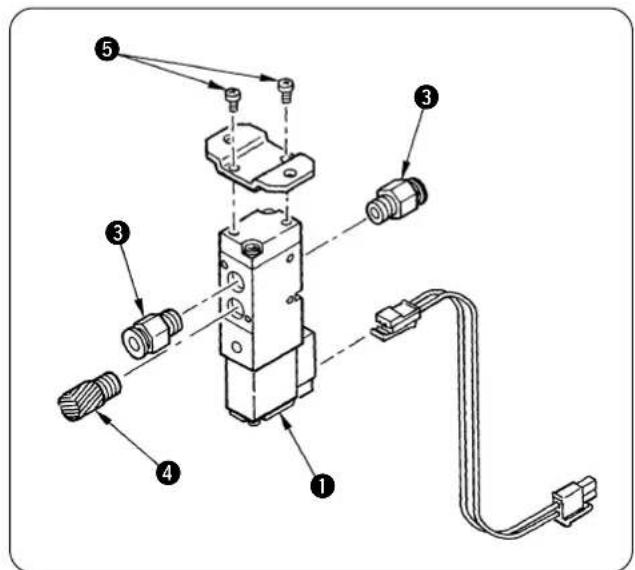

2. Pose de l'électrovanne 25

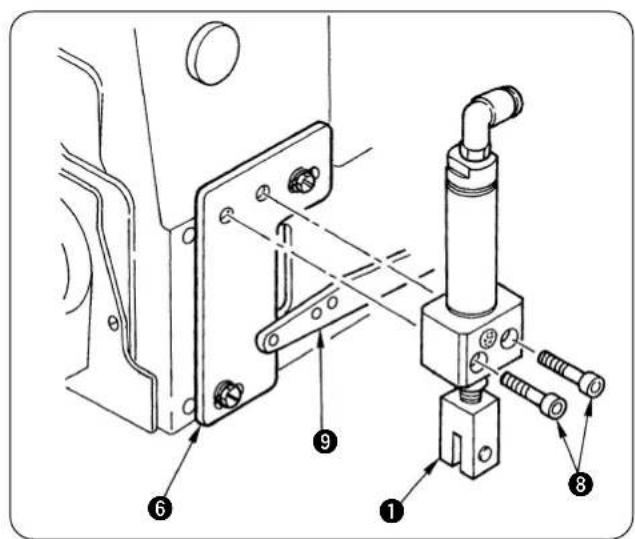

V. POSE des elements sur la TETE de la machine 26

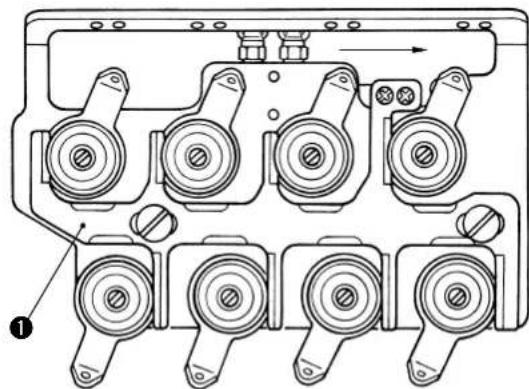

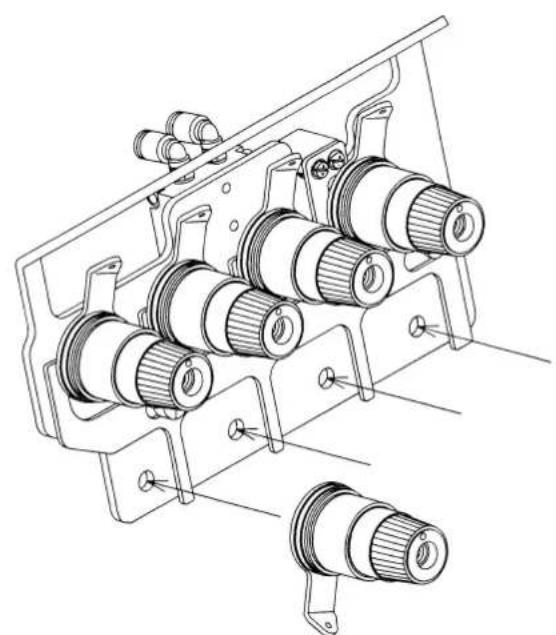

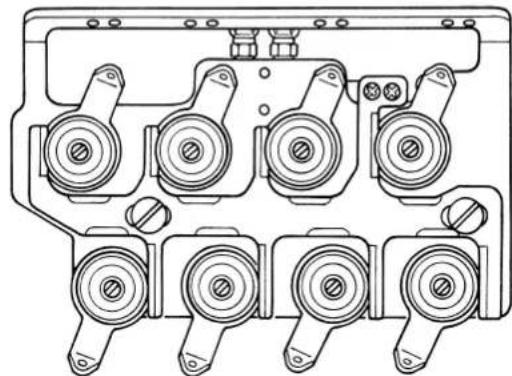

1. Pose de l'ensemble global de tension du fil (unité de relâchement du fil) 26

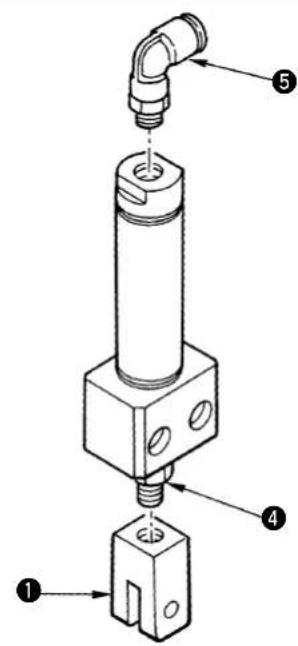

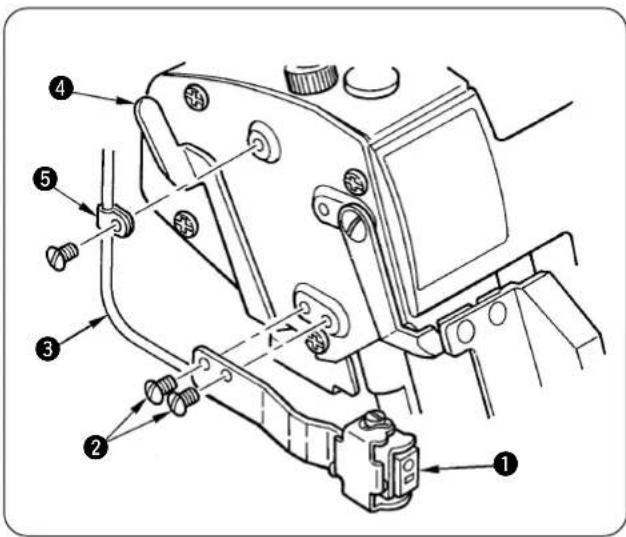

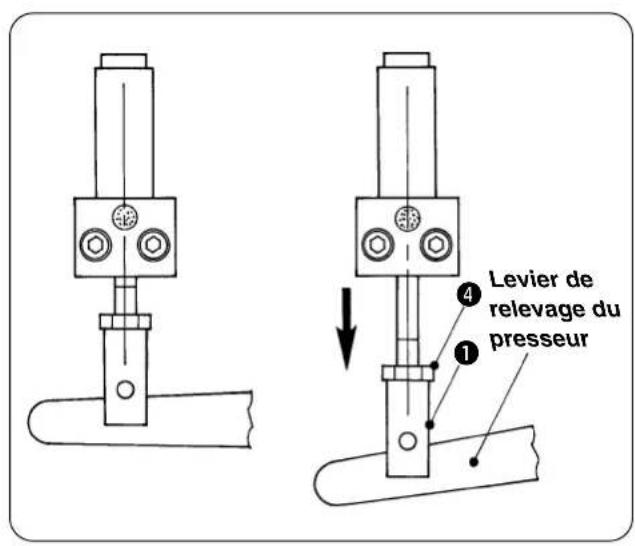

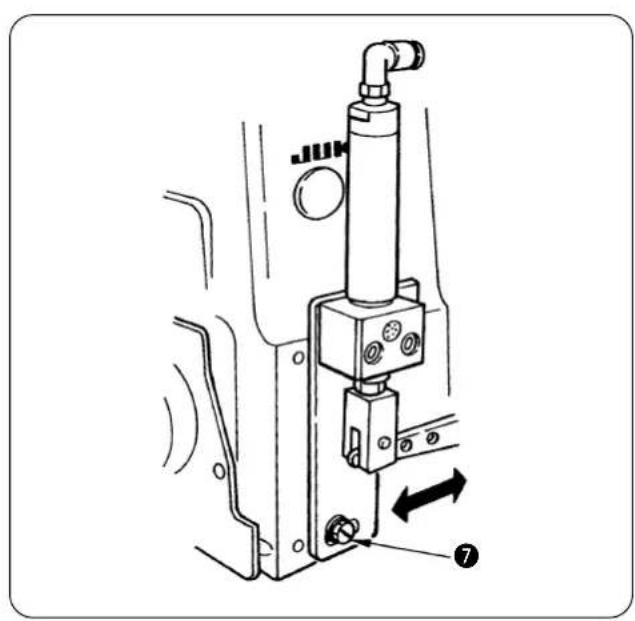

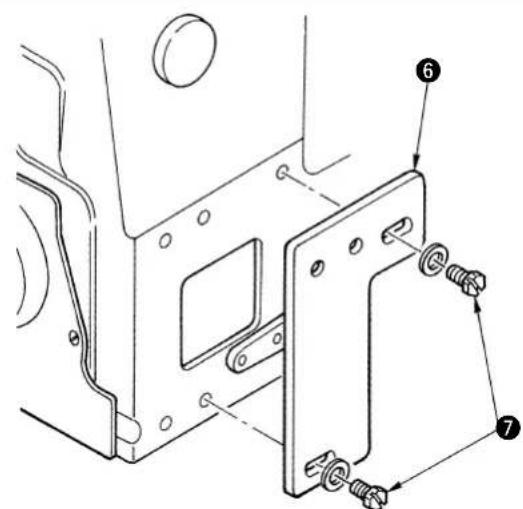

2. Pose de l'ensemble de relevage du presseur 27

VI. Preparation 29

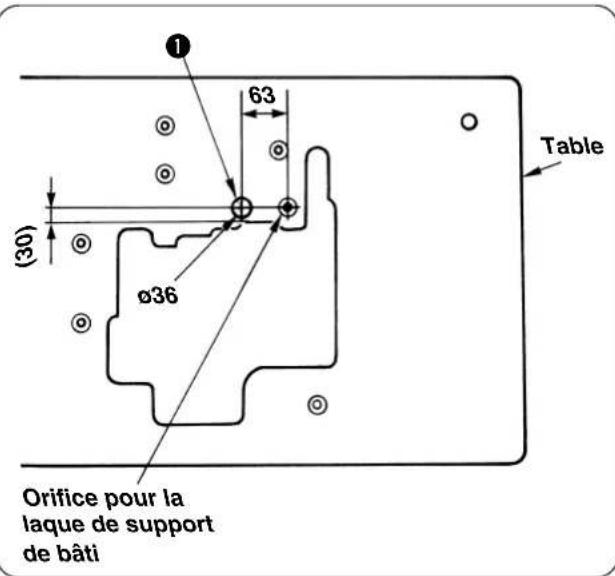

1. Pose de la tête de la machine 29

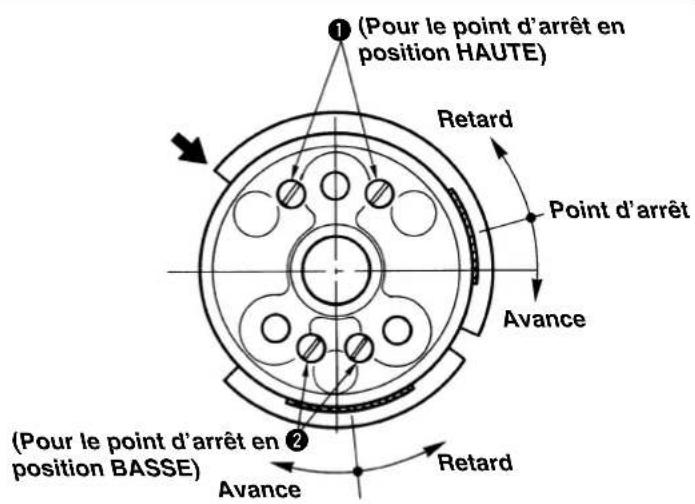

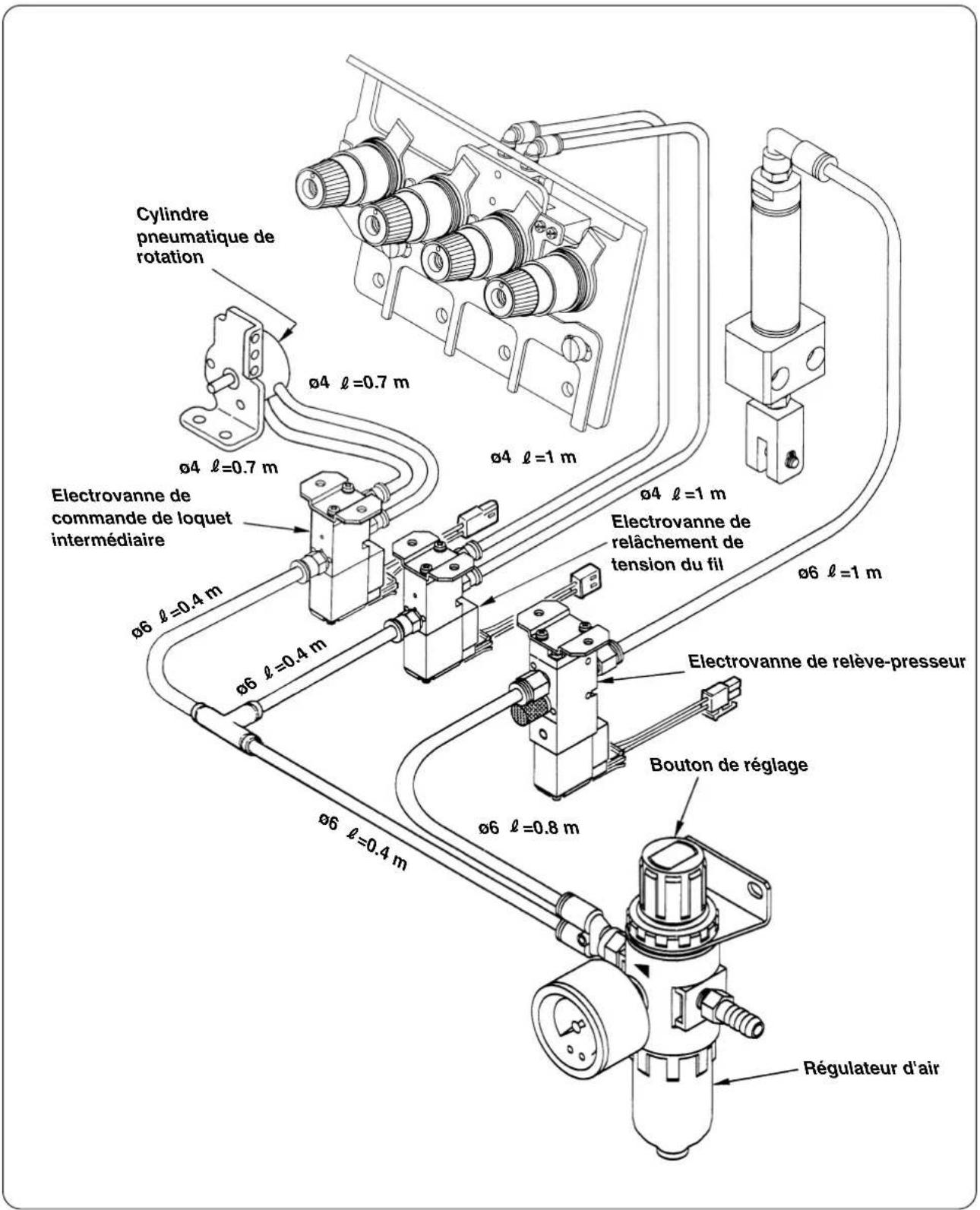

2. Réglement du synchroniseur 30 3. Tuyauterie d'air 31

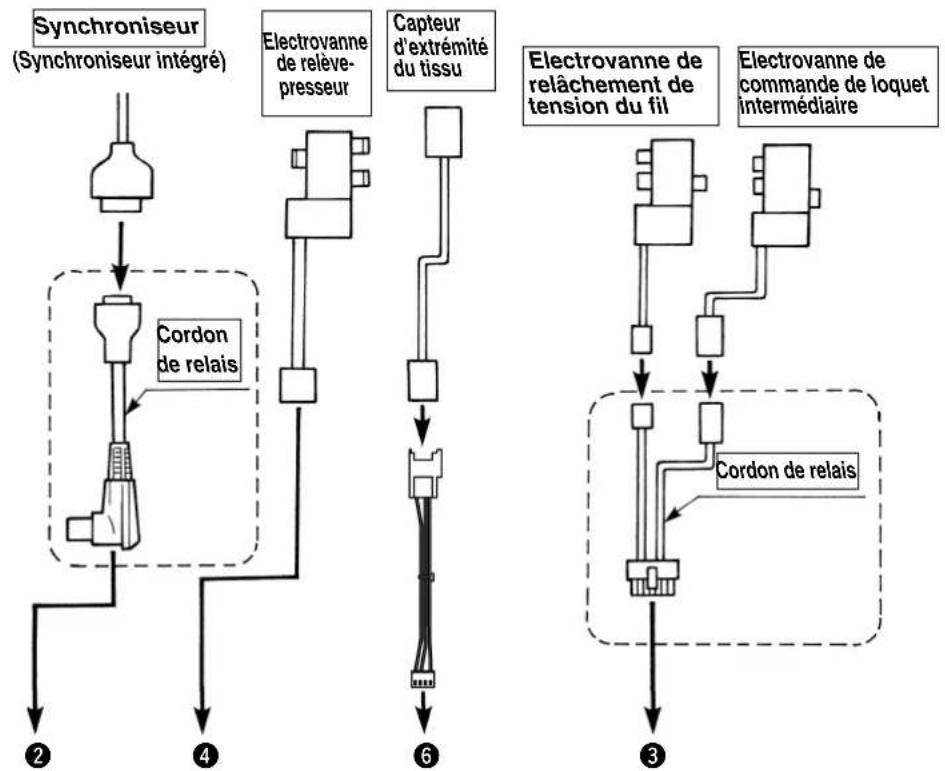

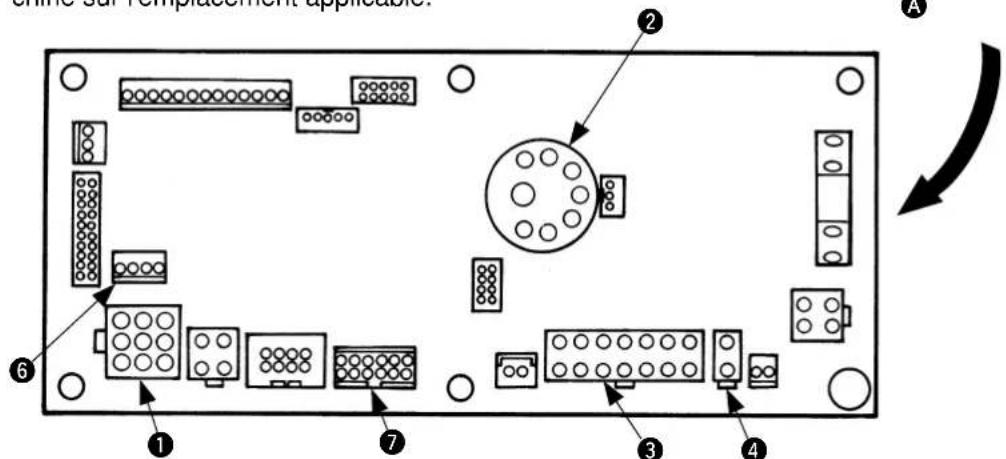

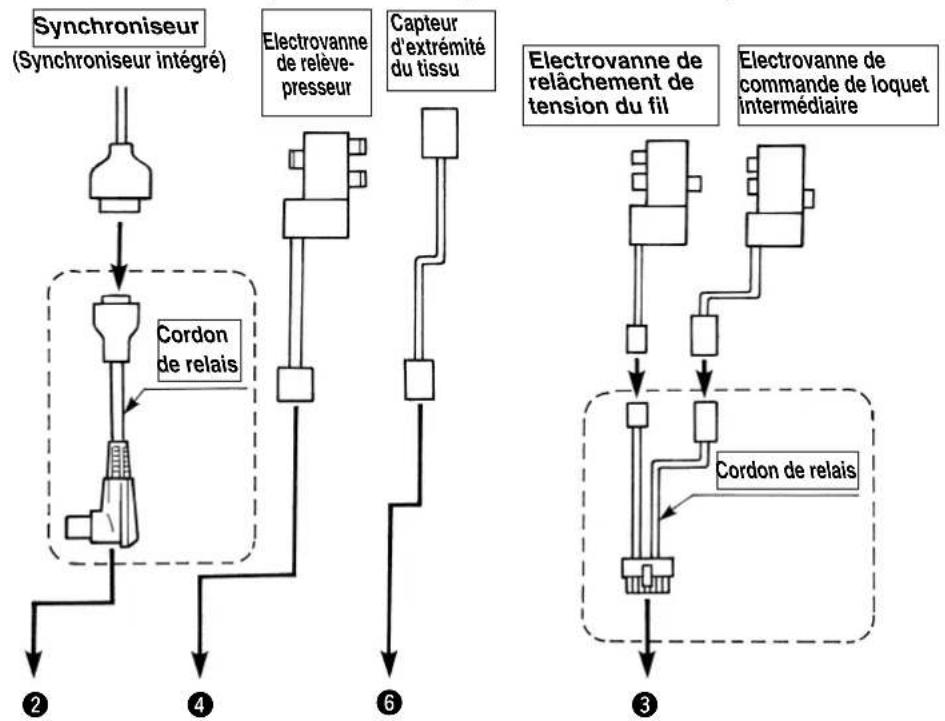

3. Branchement des connecteurs au SC-921 33
4. Branchement des connecteurs au SC-510 34
5. Pose du capteur d'extrémité du tissu 35

VII. Procedure d'utilisation 38

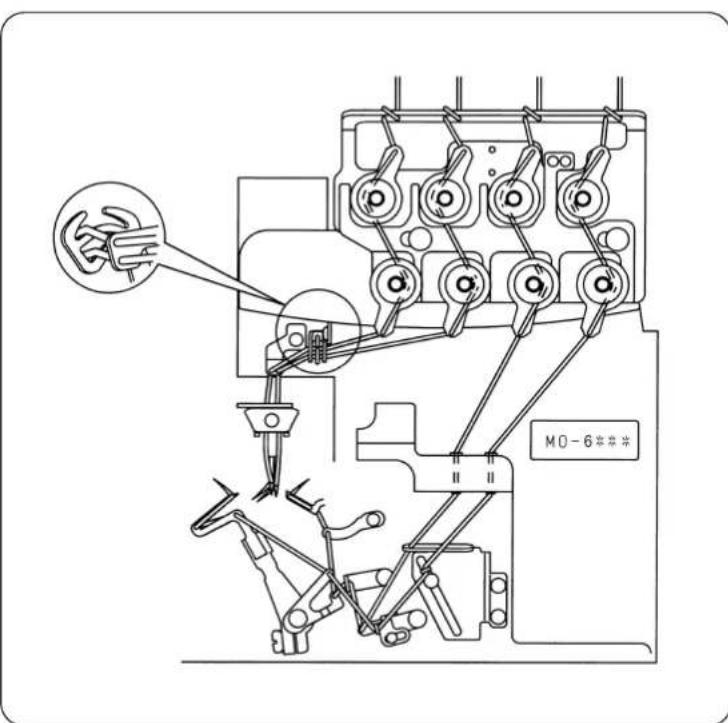

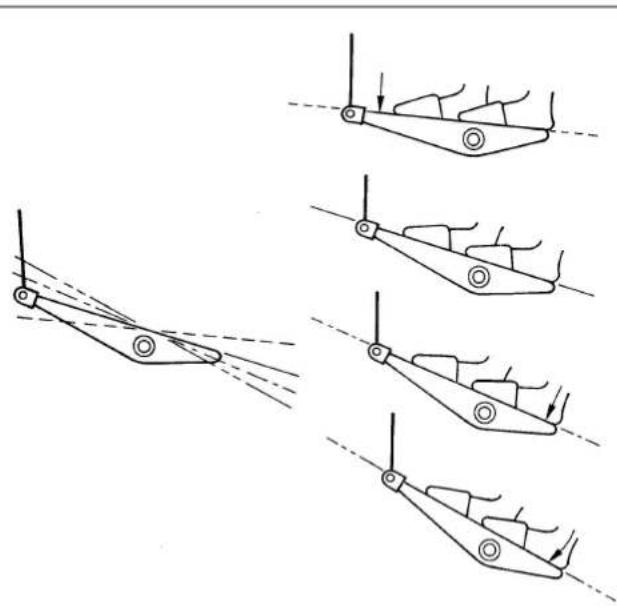

1. Passage du fil 38 2. Commande de la pédale 39 3. Couture avec insertion de chainette de fil 39 4. Réglement de la couture 41 5. Réglement du dispositif d'insertion de chanette de fil 42 6. Passage entre l'insertion de chainette de fil et la précouture (obturateur du capteur).... 43

VII. Entretien 44

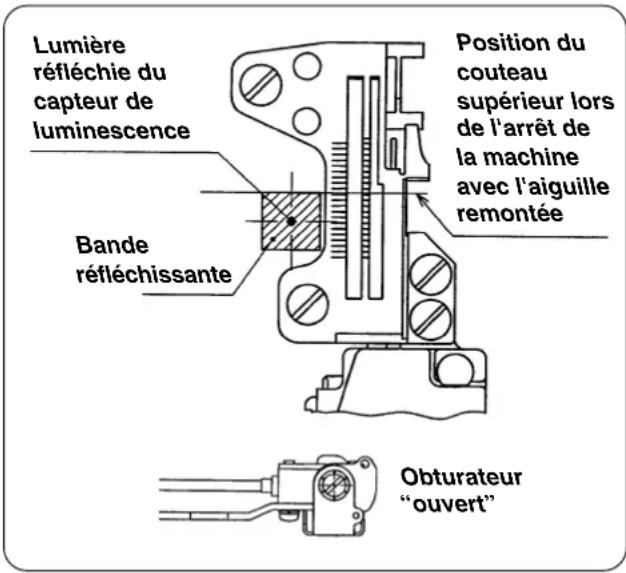

1. Remplacement de la vignette réfléchissante du capteur d'extrémité du tissu 44
2. Remplacement du couteau fixe 44

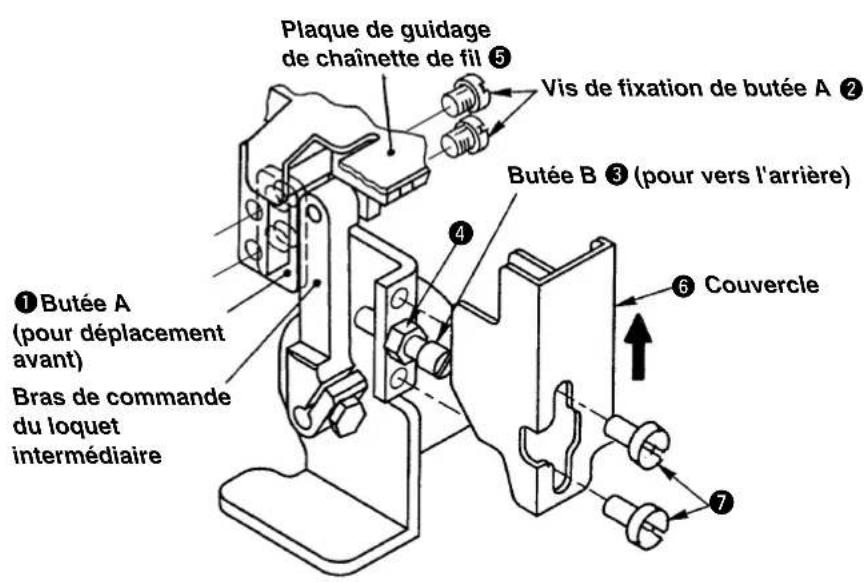

3. Réglement du loquet intermédiaire 45

IX. Mesures a prendre en cas de probleme d'insertion de chainette de FIL 46

1. En cas d'utilisation du SC-921 46
2. En cas d'utilisation du SC-921 47

I. Avant-propos

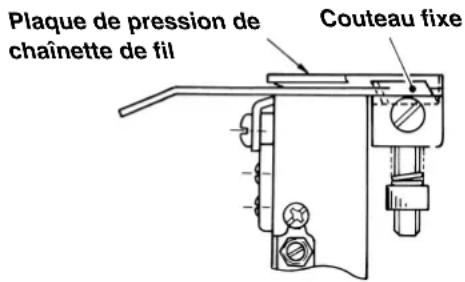

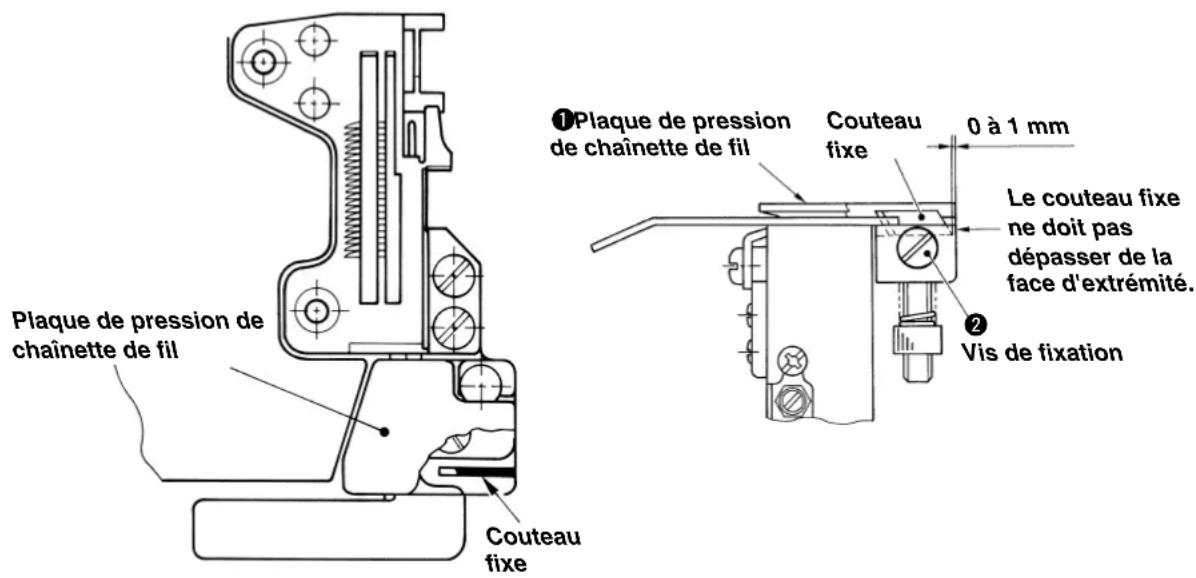

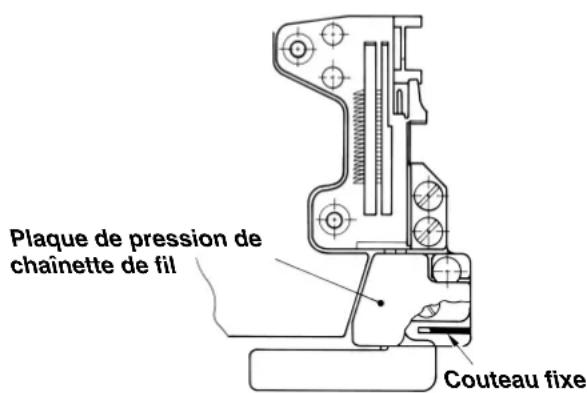

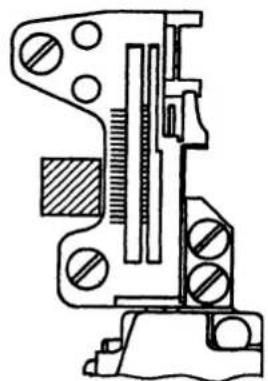

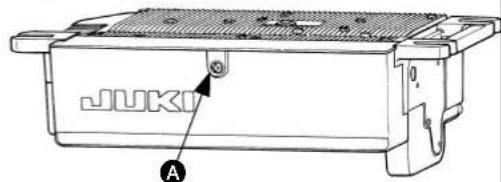

AVERTISSEMENT : Le couteau-fixe se trouve installé sous la plaque de pression de fil de chanette. Si on retire ou déplace cette plaque, le couteau fixe est exposé. On risque alors de se couper les doigts avec le couteau fixe. Faire attention.

II. Configuration du controleur (SC-921)

Ce manuel ne décrit que les fonctions concernant les LB-6.

Pour plus d'informations sur les autres fonctions et les réglages, consulter le mode d'emploi du SC-921.

Si la machine à coudre a été livrée après l'installation, le modèle de machine et les autres paramètres ont déjà été définis. Ne pas définir le paramètre de modèle de la machine.

1. Sélection du modèle de machine

1. La première opération à effectuer lors de la mise en service de la machine est de spécifier le modèle de machine.

Le sens de rotation et la vitesse de couture maximale sont déterminés d'après le réglage du modèle de machine à coudre. Si l'on ne spécifie pas correctement le modèle de machine, il peut en résulter des anomalies. Faire attention.

1. Une fois le modèle de machine sélectionné, on peut définir divers paramètres tels que le nombre de points exécutés avec la tension de fil relâchée au début de la couture, le nombre de points pour le départ en douceur, etc.
2. Si l'on spécifie le modèle de machine après avoir défini les paramètres indiqués au point 2 ci-dessus, les valeurs de ces paramètres seront effacées et le contrôleur reviendra à l'état initial.

On devra alors redéfinir les paramètres. Faire attention.

Sélection du type de tête de machine

Sélectionner le type de tête de machine MO.1 ou MO.2.

Le MO.1 et le MO.2 diffèrent uniquement en termes de réglage de la vitesse de couture. Prendre soin de ne pas dépasser la vitesse de couture maximale de la machine à coudre utilisée.

Type de tête de machine	Vitesse de couture maximale	Vitesse de couture à utiliser immédiatement après le réglage du modele de machine à coudre
MO.1 5500 4000
MO.2 8000 7000

Après la sélection du modèle de machine, le type MO.1 est réglé à 4.000 sti/min et le type MO.2 à 7.000 sti/min. Se reporter à “II-4. Divers paramétrages de la couture d'insertion de fil de chaînette” et “II-5. Procédure de modification des divers paramétrages” pour savoir comment modifier la vitesse de couture.

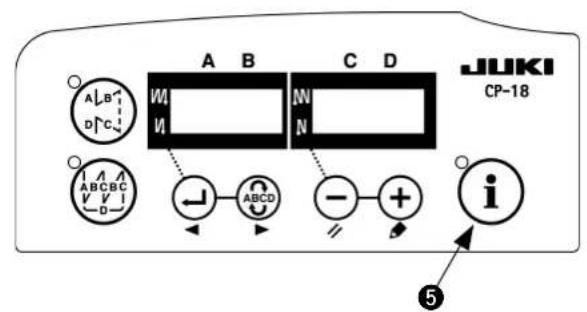

(2) Procédure de sélection du type de tête de machine

1 Touche de validation des valeurs spécifiées et de retour au numéro de paramètre précédent (SET-) 2 Touche de validation des valeurs spécifiées et de passage au numéro de paramètre suivant (SET+) Touche de diminution (DOWN) 4 Touche d'augmentation (UP) 5 Touche de changement de mode

Ne pas effectuer d'opérations de touches autres que celles qui sont décrites dans les explications suivantes.

Attendre au moins une seconde avant de remettre l'interrupteur d'alimentation sur marche (ON) lorsqu'on l'a placé sur arrêt (OFF). Sinon, la machine risquera de ne pas fonctionner normalement. Dans un tel cas, la remettre hors tension, puis sous tension.

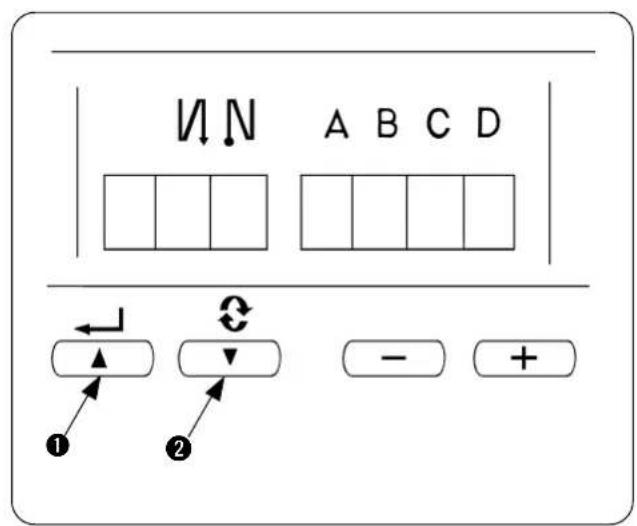

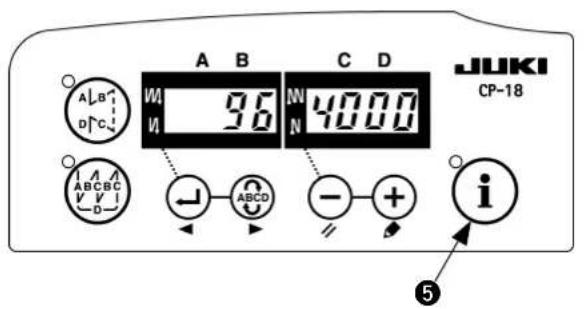

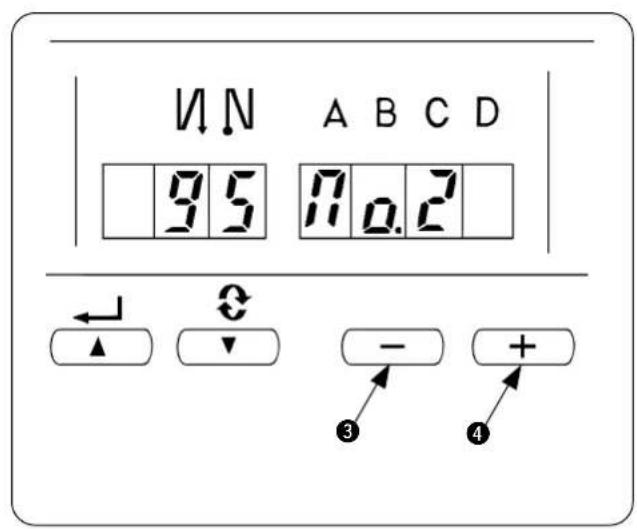

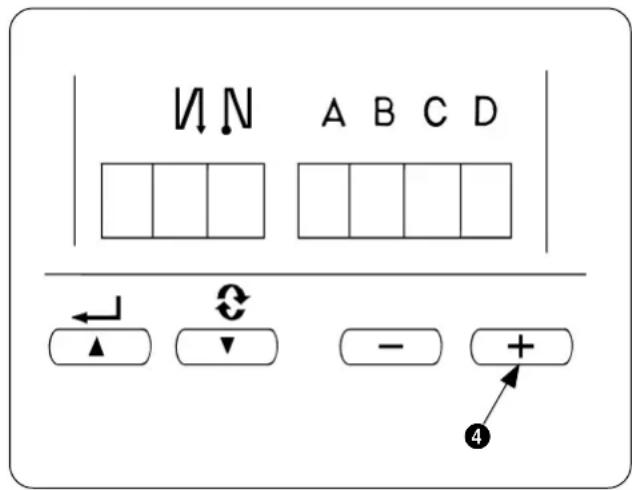

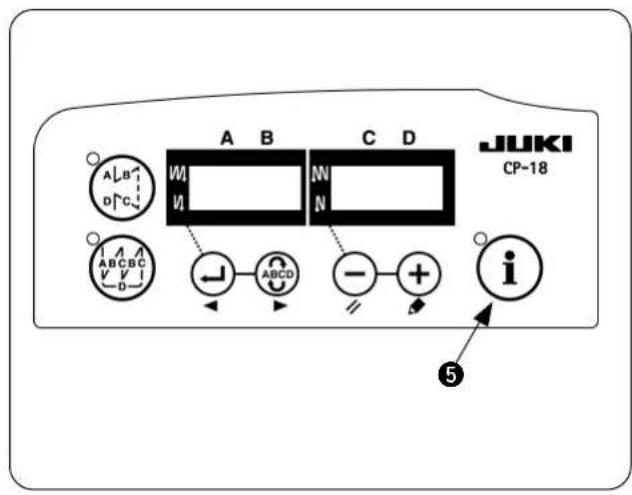

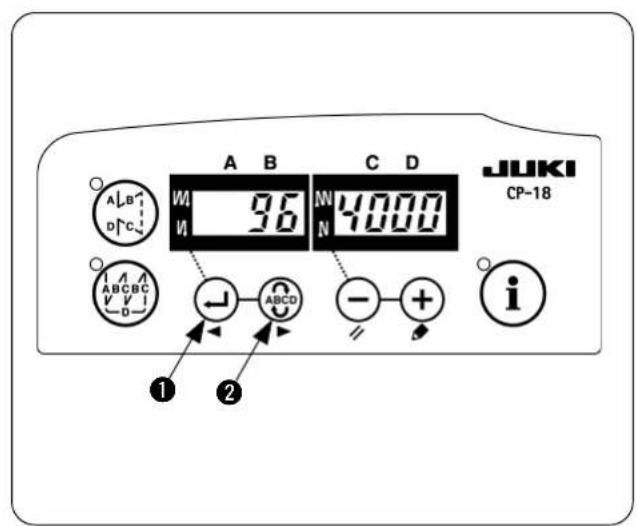

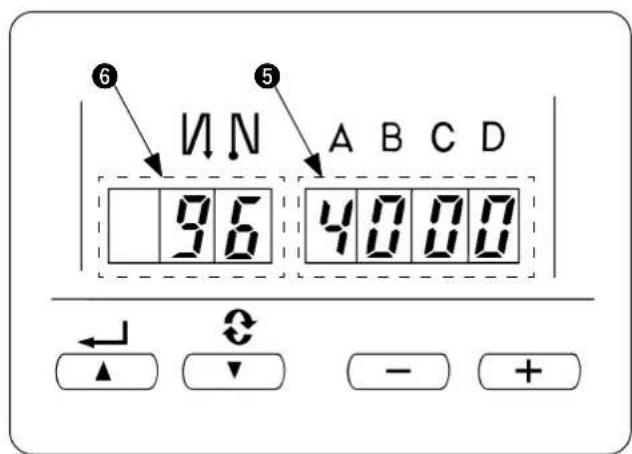

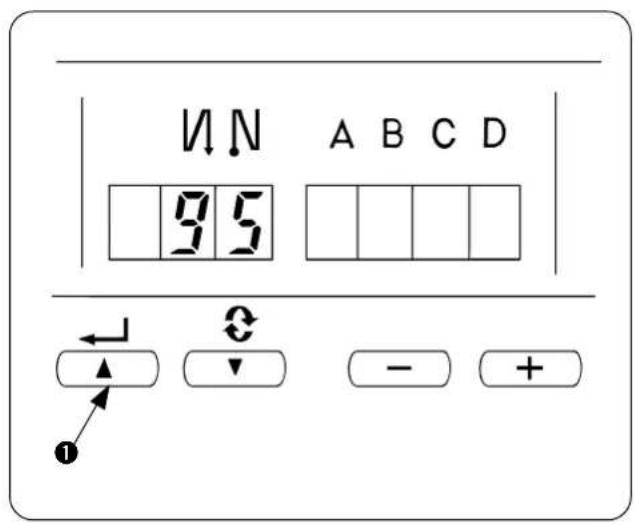

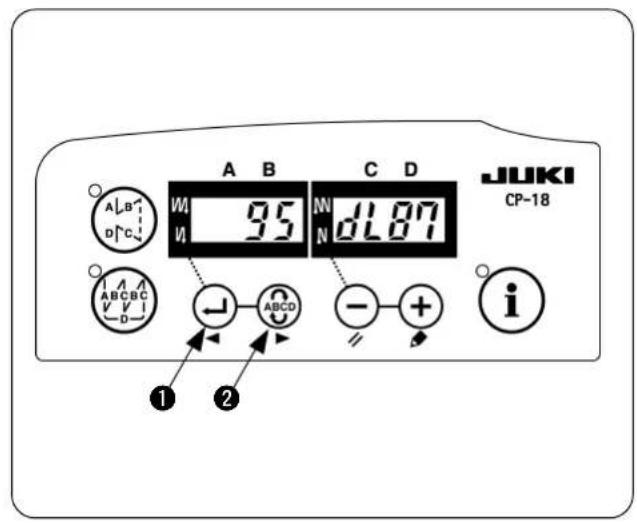

Comment passer en mode de paramétrage des fonctions

1) Mettre le dispositif hors tension. 2) Tout en maintenant la touche i 5 enfoncée, mettre le dispositif sous tension.

3) L'affichage à l'écran correspond à celui illustré sur la figure. (Si elle ne change pas, répéter les opérations 1) et 2).

Si d'autres éléments ont déjà été régés, le nombre et les données régés en dernier s'affichent.

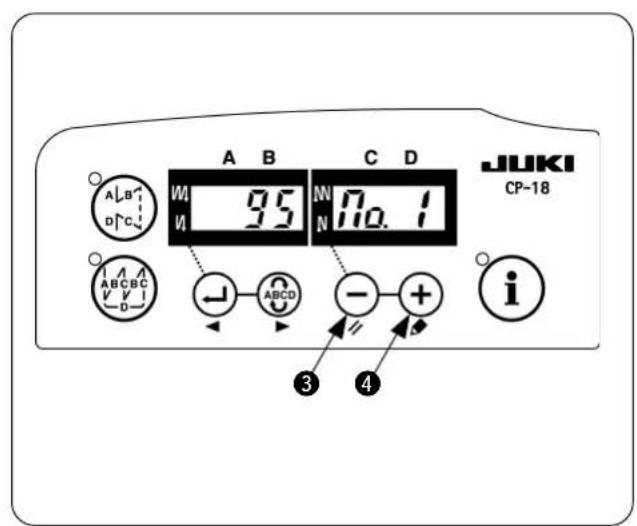

4) Appuyer sur la touche ① ou la touche ② pour activer l'affichage (N°95) comme illustré sur la figure.

5) On peut alors sélectionner le type de touche de machine avec la touche (touche). Le MO.1 et le MO.2 différent unquipment en termes de plaque de réglage de la vitesse de couture maximale.

• MO.1: Jusqu'à 5.500 sti/min MO.2: Jusqu'à 8.000 sti/min

6) Lorsqu'on sélectionne le type de tête de machine avec la touche ① (touche ABCD 2), on passe à l'étape 96 ou 94 et le contenu du paramètre correspondant au type de tête de machine s'affiche.

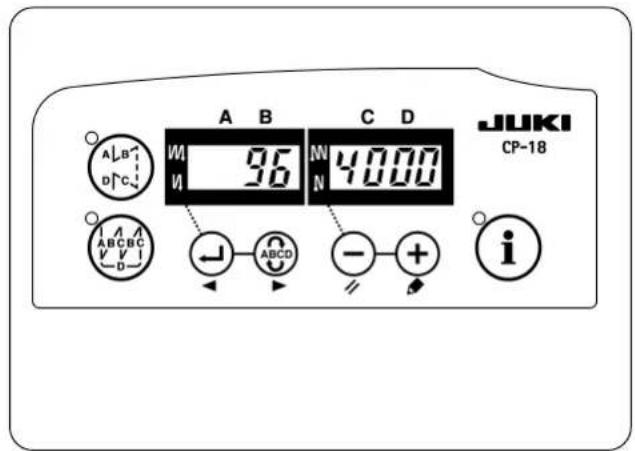

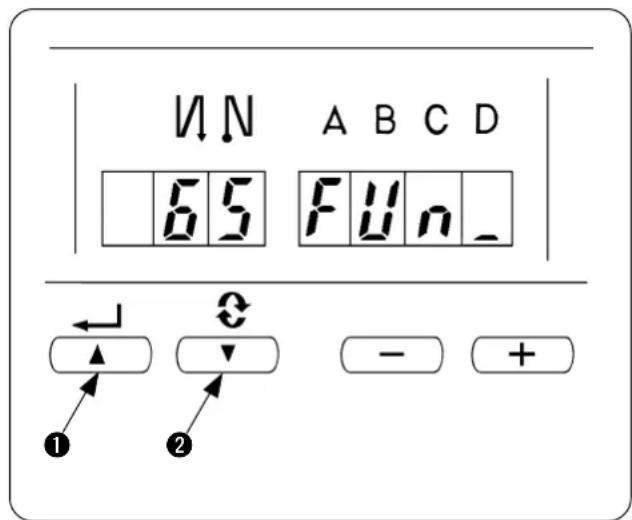

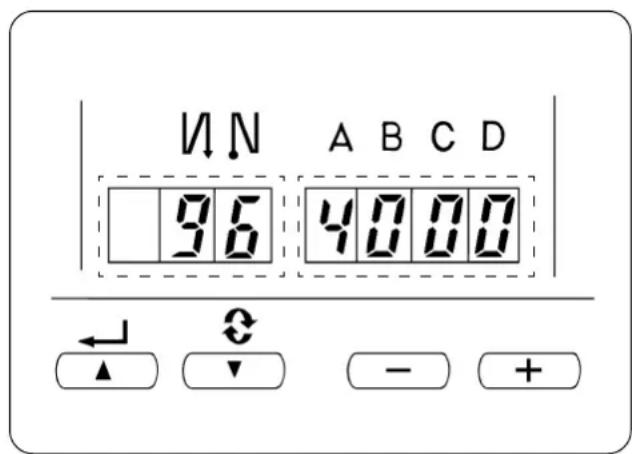

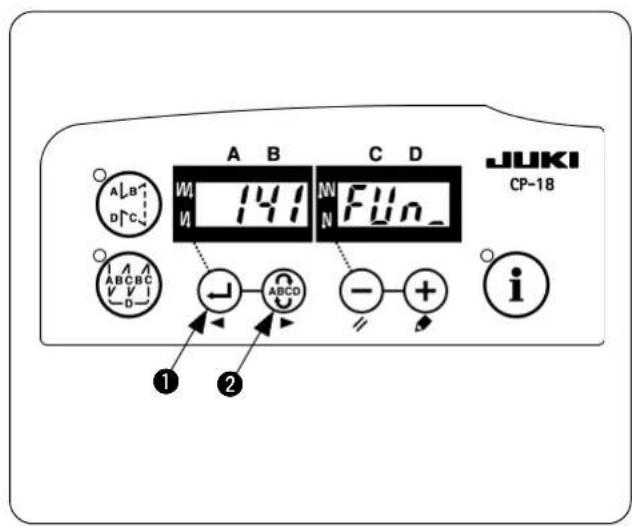

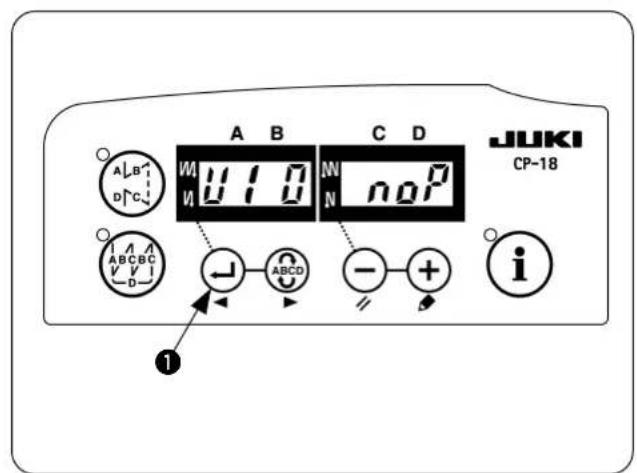

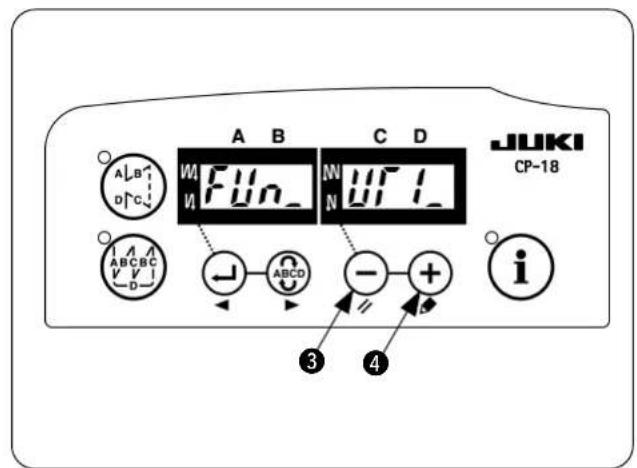

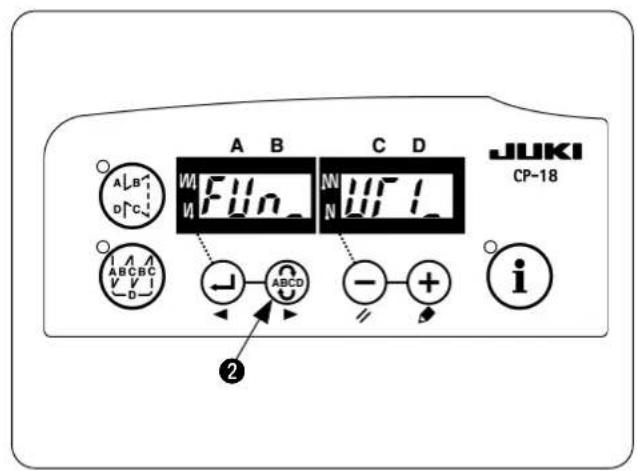

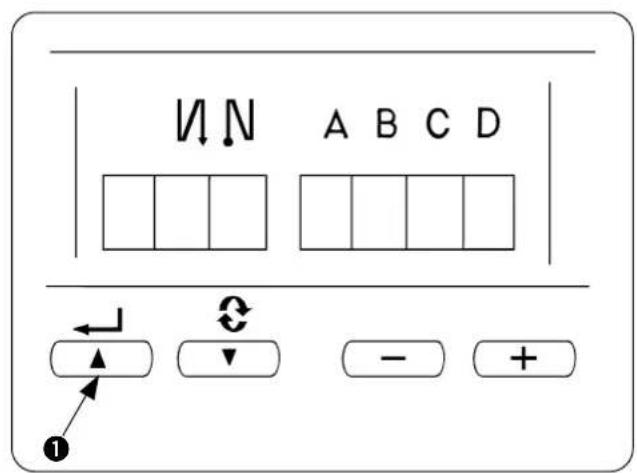

Passage en mode de paramétrage des fonctions [passage en mode de service]

1) Couper l'alimentation. 2) Établir l'alimentation tout en appuyant sur la touche ① ⑤. 3) L'écran s'affiche. Continuer à appuyer sur la touche (i) (pendant trois secondes). 4) Lorsque le vibreur sonore émet deux bips, le mode de service est activé.

L'affichage est tel que celui représenté sur la figure. (Identique à celui du mode utilisateur)

Si d'autres éléments ont déjà été régés, le nombre et les données régés en dernier s'affichent.

5) Appeler la fonction d'insertion de fil de chaînette. Appuyer sur la touche ① ou la touche ② pour activer l'affichage (N°141) comme illustré sur la figure.

6) Appuyer sur la touche - 3 ou la touche + 4 pour activer le dispositif auxiliaire 1. (Affichage de FUN_UT1_)

7) Appuyer sur la touche. (Lorsqu'on appuie sur la touche, l'affichage ci-contre apparait.)

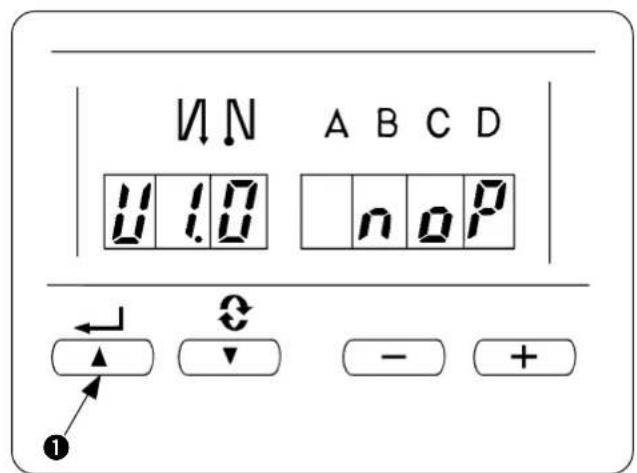

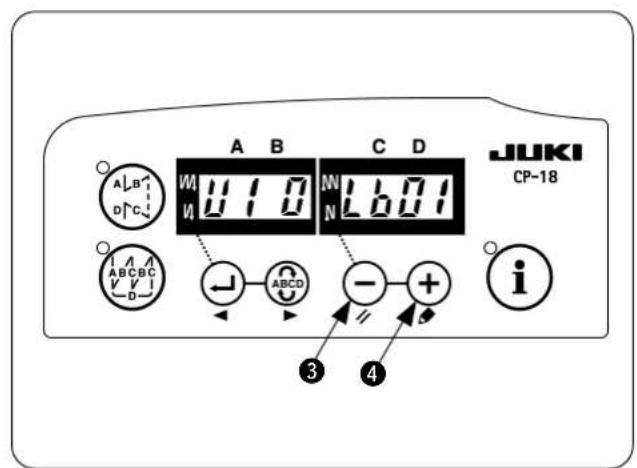

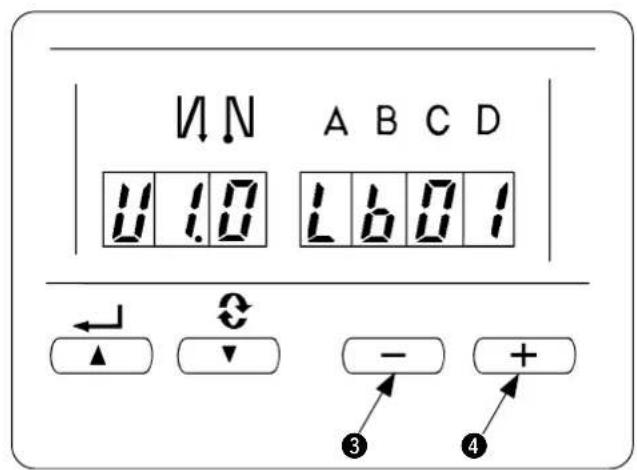

8) Avec "U1 0" affiché, appuyer sur la touche ③ ou la touche ④ pour appeler la fonction LB. (Affichage de U1 0 Lb01)

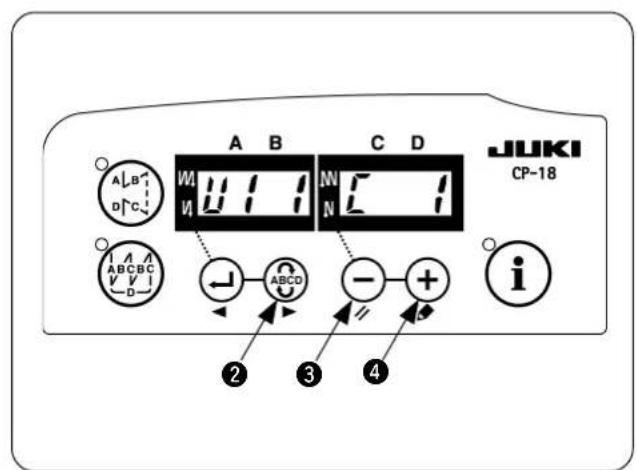

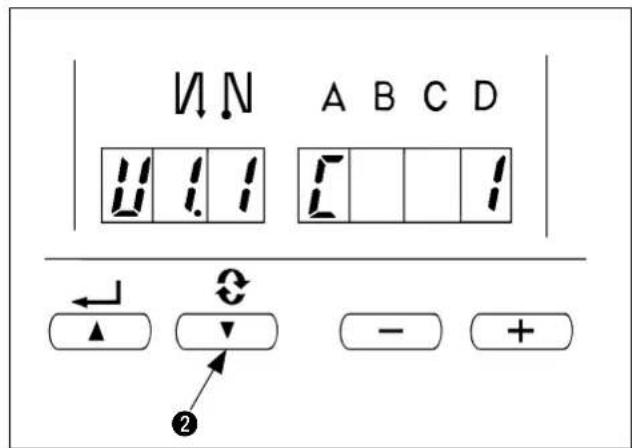

9) Appuyer sur la touche ② pour appeler "U1 1". Dans cet état, le nombre de points à coudre avec la tension du fil relâchée au début de la couture peut être défini. Appuyer sur la touche ③ ou sur la touche ④ pour changer le réglage. S'il n'est pas nécessaire de changer le réglage, passer à l'étape 10).

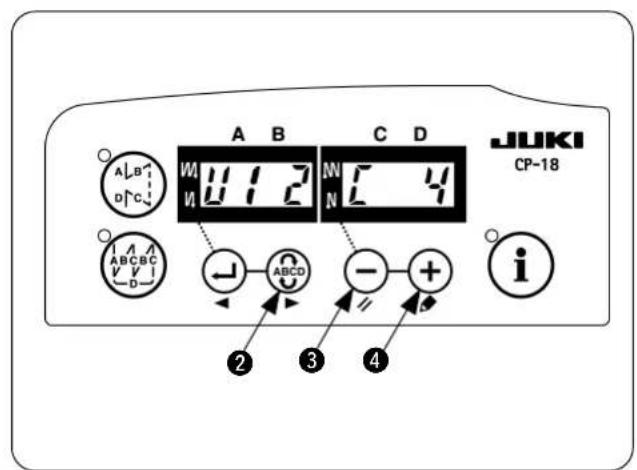

10) Appuyer sur la touche ABCD pour appeler "U1 2".

Le nombre de points à coudre depuis le point sur lequel le capteur de tissus détecte le bord du tissu à la fin de la couture jusqu'à partir duquel la tension du fil est relâchée peut être régler.

Appuyer sur la touche • ou sur la touche ⊕

4 pour changer le réglage. S'il n'est pas nécessaire de changer le réglage, passer à l'objet 11).

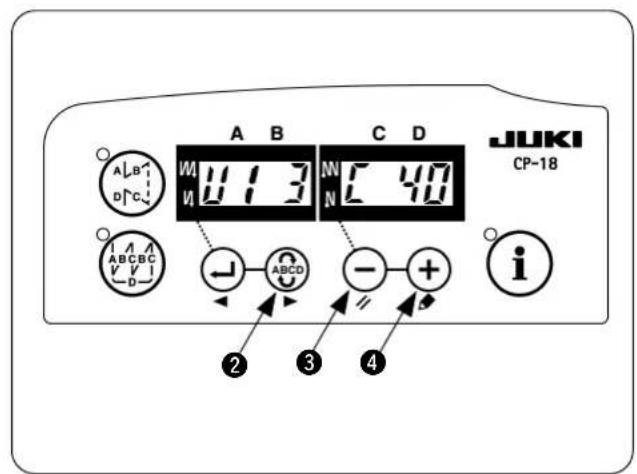

11) Appuyer sur la touche ABCD pour appeler "U1 3". Le nombre de points de chaînette peut être réglé. Appuyer sur la touche - ou sur la touche +

4 pour changer le réglage. S'il n'est pas nécessaire de changer le réglage, passer à l'étape 12).

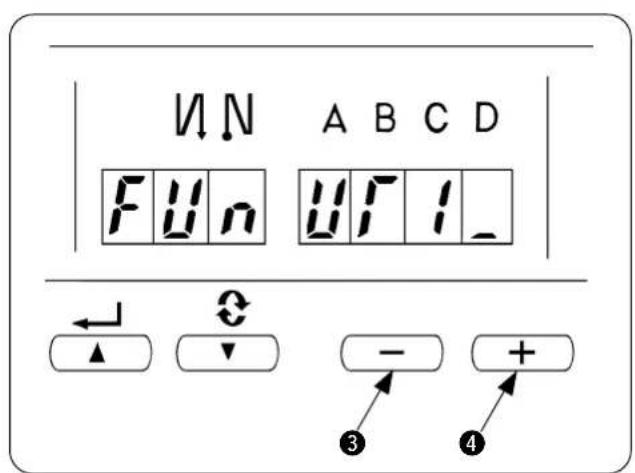

12) Appuyer sur la touche ② pour appeler à nouveau l'affichage "FUn_UT1_". Puis, mettre la machine hors tension. À présent, les réglages de la fonction LB sont confirmés.

Ne pas omettre les étapes 9) à 12) même s'il n'est pas nécessaire de changer les réglages "U1 1" à "U1 3". Si vous oubliez ces étapes, les réglages de la fonction LB ne sont pas confirmés.

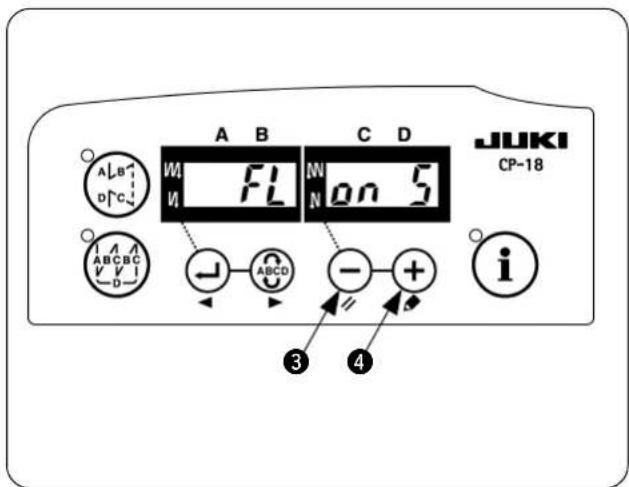

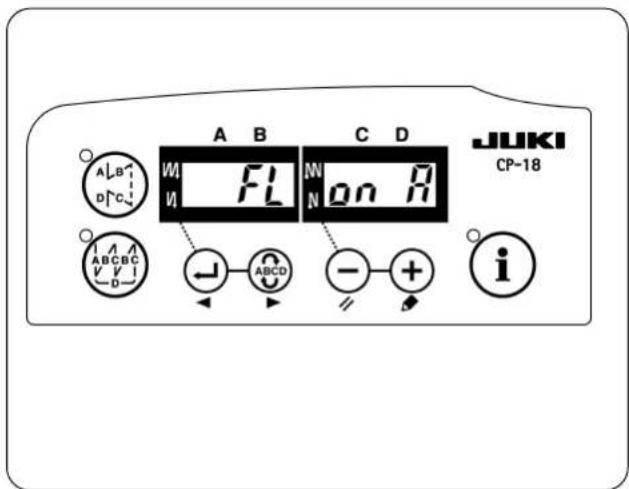

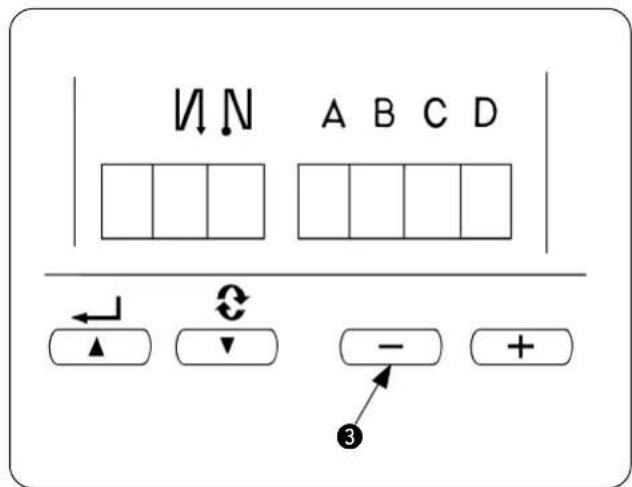

3. Paramétrage de la fonction de releveur automatique

1) Couper l'alimentation.

2) Établir l'alimentation tout en appuyant sur la touche 3.

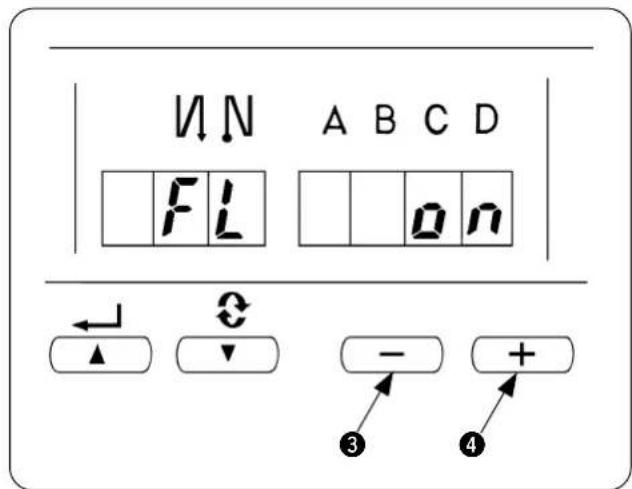

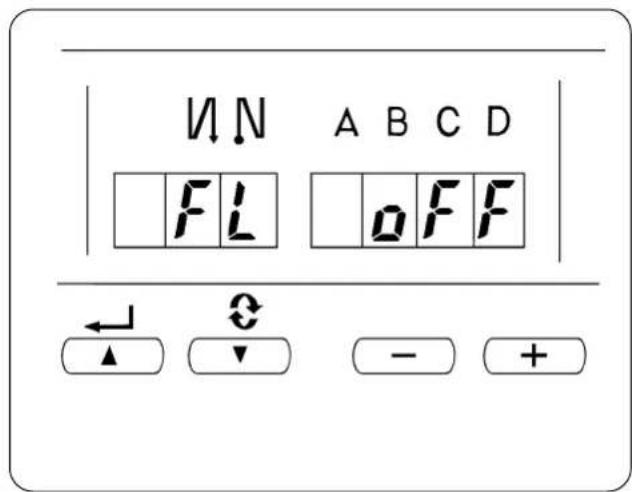

3) "FL on" s'affiche. Lorsque "FL oFF" s'affiche, répétez les étapes 1) et 2).

4) Il est possible de changer l'affichage entre "FL on S" et "FL on A" avec la touche ④. Sélectionnez "FL on A".

5) Lorsque l'indication "FL on A" s'affiche, la fonction de releveur automatique est activée. Couper alors l'alimentation.

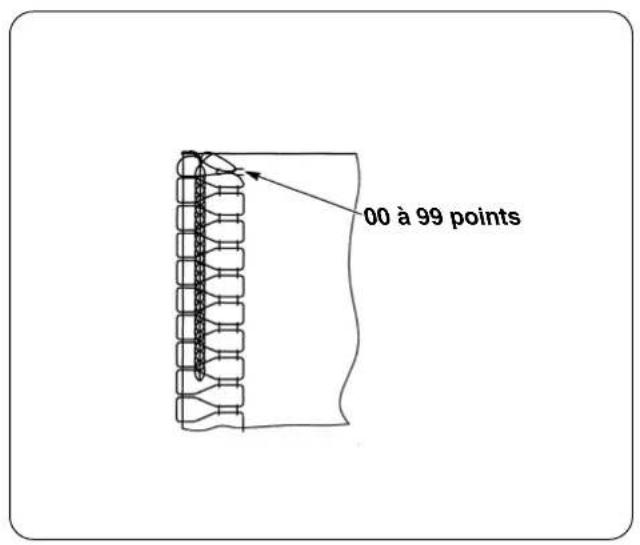

4. Divers paramétrages de la couture d'insertion de fil de chaînette

Les différentes fonctions sont réglées aux valeurs standard recommandées par les opérations 1 à 3. On peut, toutefois, modifier les valeurs standard en fonction des conditions de couture. La modification peut être effectuée en "mode utilisateur" ou en "mode normal". Les paramètres et valeurs de réglage types pour la fonction d'insertion de fil de chaînette sont indiqués dans le tableau ci-dessous.

Paramètre Valeur standard Plage de Mode de modification N° de paramétrage				programme Observations
Vitesse de couture max. [sti/min]					96
MO.1	4000	150 à 5500
MO.2	7000	150 à 8000
Nombre de points de la fonction de départ en douceur [Point]	4	0 à 19	Mode utilisateur		1
Vitesse de couture pour départ en douceur [sti/min]					37	La valeur maximale est celle du n° 96.
MO.1	250	100 à MAX
MO.2	2000
Vitesse de couture du fil de chaînette à la fin de la couture [sti/min]					38	La valeur maximale est celle du n° 96.
MO.1	2500	150 à MAX
MO.2	3000
Nombre de points de la fonction de libération de tension du fil au début de la couture [Point]	1	0 à 100	Mode normal		U1 1	Voir p.8.

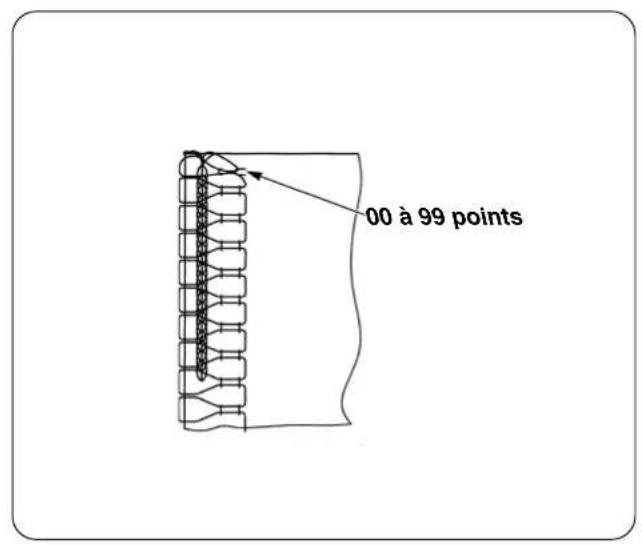

Nombre de points entre la détéction du capteur d'extrémité du tissu à la fin de la couture et la libération de tension du fil [Point]	4	0 à 100			U1 2	Voir p.8.
Nombre de points de couture de fil de chaînette [Point]	40	0 à 100			U1 3	Permet de régler la longueur du fil de chaînette.

• Pour les autres paramétrages, consulter le manuel d'utilisation du SC-921 et le manuel du technicien du SC-921.

Nombre de points exécutés avec la tension de fil relachée au début de la couture

Il est possible de changer le nombre de points exécutés avec la tension de fil relachée au début de la couture. L'insertion de la chaînette de fil dans la couture au début de la couture est parfaite lorsque la tension du fil est relachée sur un ou deux points.

Le nombre de points exécutés avec la tension de fil relachée est celui qui est cousu après le démarrage de la machine. Ce n'est pas celui qui est effectivement exécuté sur l'article à coudre.

Il faut également savoir que le mécanisme de relâchement de la tension est incapable de démarrer à temps en fonction du réglage de la vitesse de couture à départ en douceur et du nombre de points. Le cas échéant, le nombre de points à coudre avec la tension du fil relâchée peut dépasser la valeur réglée.

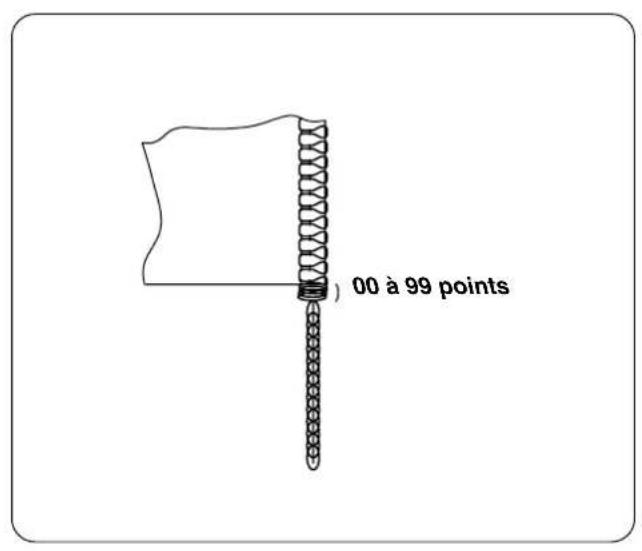

2) Nombre de points exécutés avec la tension de fil relâchée à la fin de la couture

Ce nombre est celui qui est exécuté après que le tissu a quitté le capteur d'extrémité du tissu.

Ce nombre n'est pas celui qui est effectivement exécuté sur l'article à coudre.

5. Procédure de modification des divers paramétrages

Vérifier le paramètre à modifier en se reportant à “II-4. Divers paramétrages de la couture d'insertion de fil de chainette”.

La procédure de modification des différents modes est décrite ci-dessous.

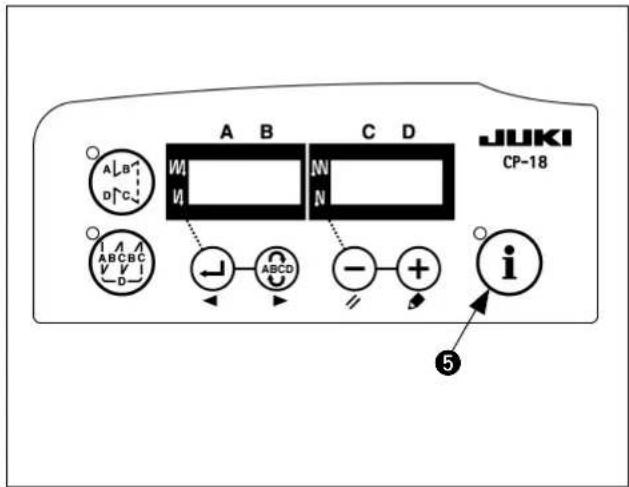

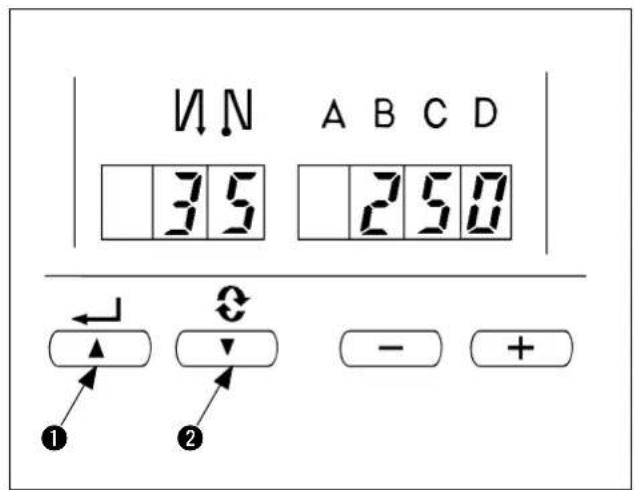

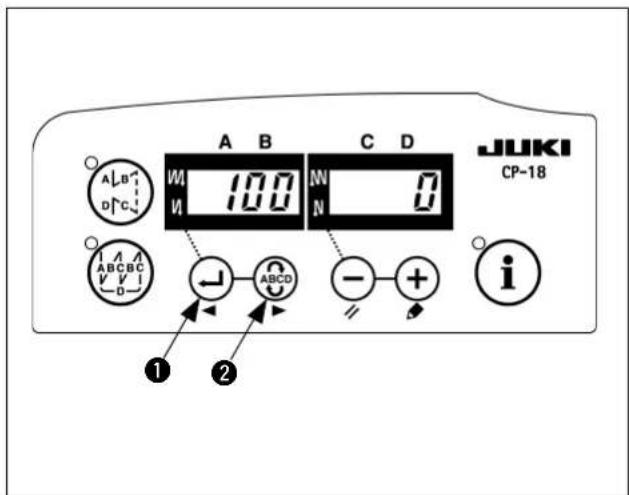

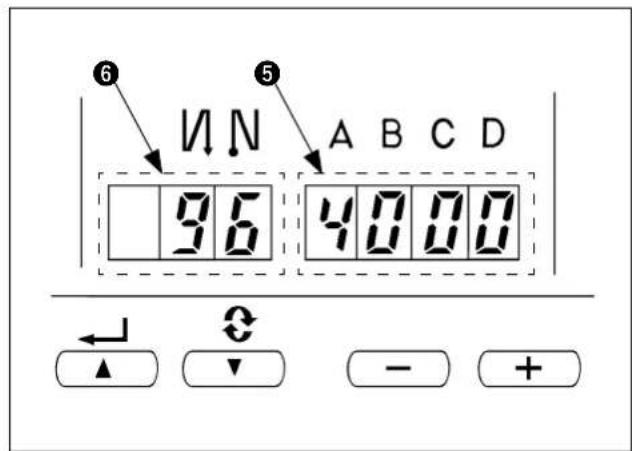

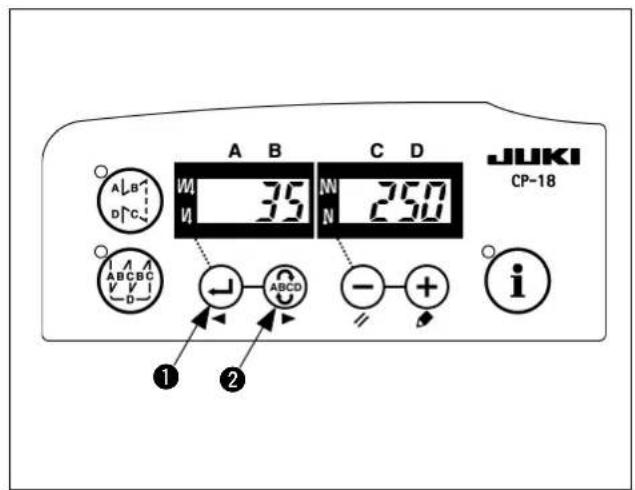

Procedure de modification en mode utilisateur

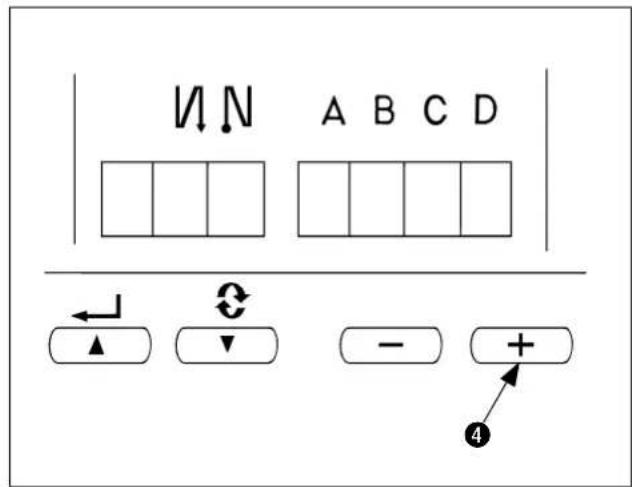

1) Mettre le dispositif hors tension. 2) Tout en maintenant la touche i 5 enfoncée, mettre le dispositif sous tension.

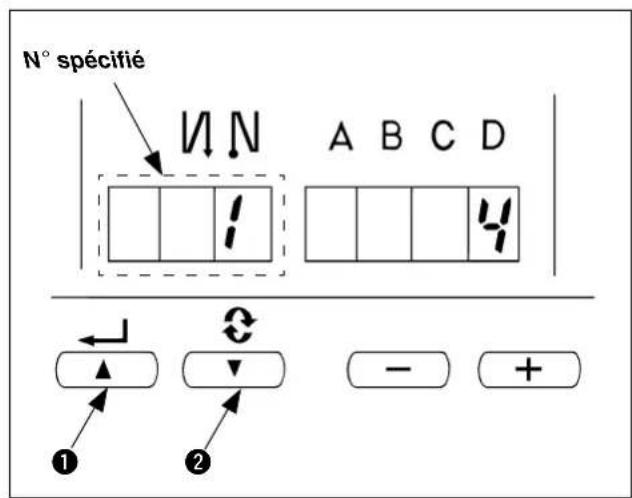

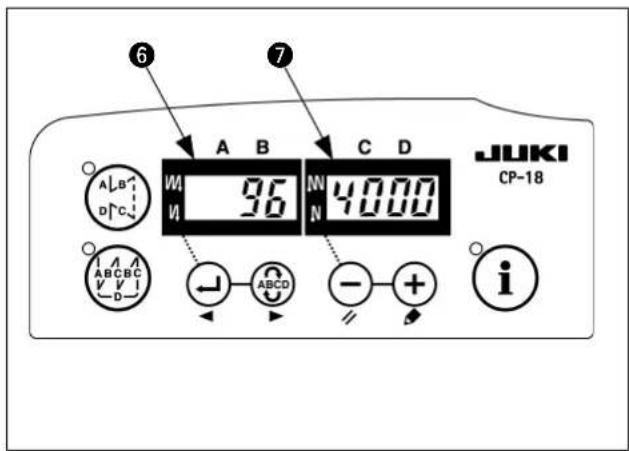

3) L'indication 6, 7 s'affiche. (Si elle ne change pas, répéter les opérations 1) et 2). Le nombre et les données régles en dernier s'affichent.

4) Pour passer au numéro de paramètre suivant,

appuyer sur la touche ABCO 2.

Pour revenir au numéro de paramètre précédent, appuyer sur la touche 1.

Si on maintient la touche ① ou ABCO 2

enfoncée, les nombres de paramètre augmentent (diminuent) continuellement. Lorsque le nombre de paramètre change, les modifications effectuées concernent le nombre de paramètre affiché. S'assurer que le paramètre est bien celui que l'on désire modifier (lorsqu'on a appuyé sur les touches d'augmentation/diminution).

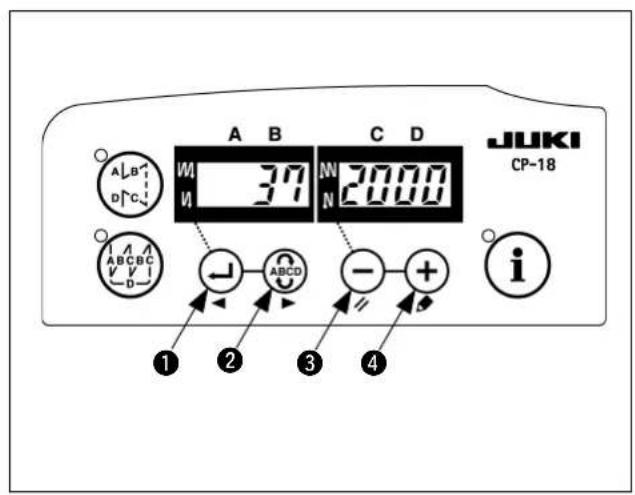

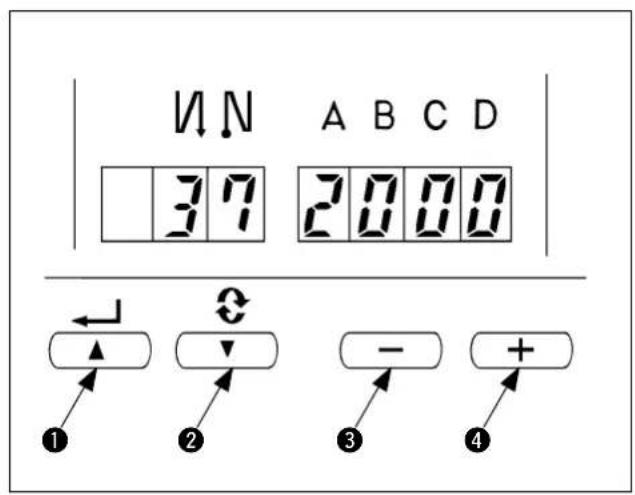

Changement de la vitesse de couture à départ en douceur (N° 37)

Appuyer sur la touche ou la touche

② pour appeler le numéro 37.

Appuyer sur la touche ou sur la touche + pour changer la vitesse de couture.

5) Une fois le changement de réglage terminé,

appuyer sur la touche 1 ou la touche pour confirmer la valeur mise à jour.

1. Si on coupe l'alimentation sans appuyer sur l'une des touches ci-dessus, la valeur modifiée n'est pas valide.
2. Si on appuie sur la touche = 0 le contenu du numéro de paramètre précédent s'affiche.
3. Si on appuie sur la touche AEGC 2, le contenu du numéro de paramètre suivant s'affiche.

Après avoir terminé l'opération, couper l'alimentation et la rétablir pour revenir au fonctionnement normal.

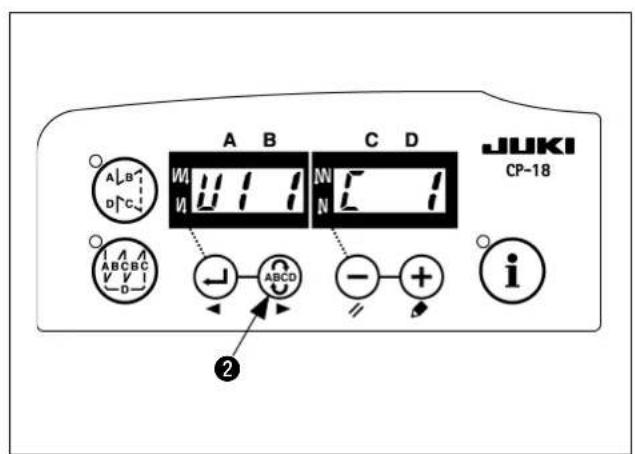

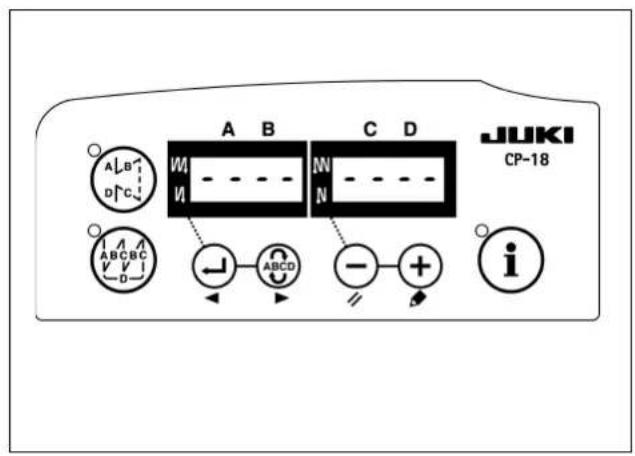

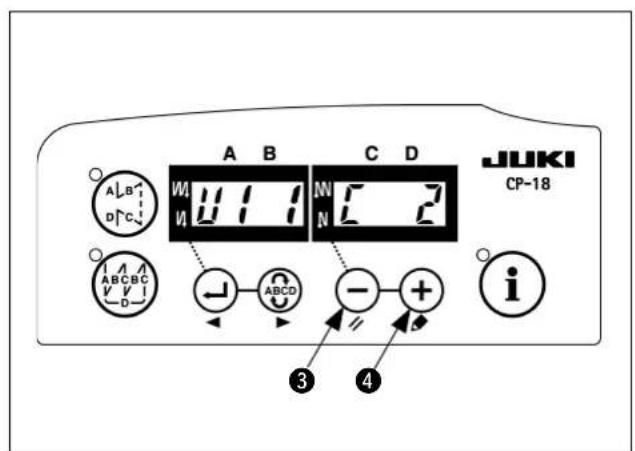

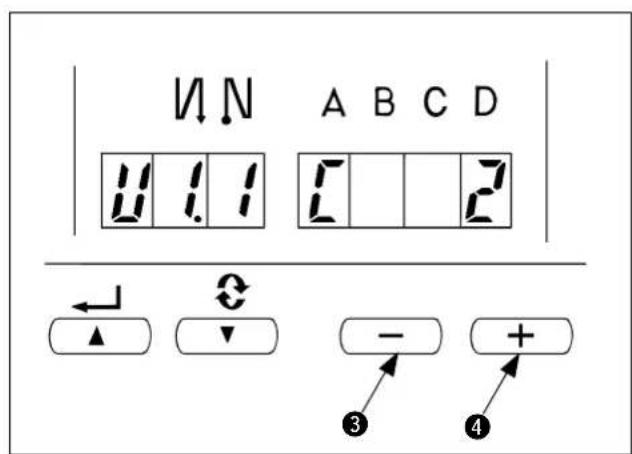

(2) Procédure de modification en mode normal

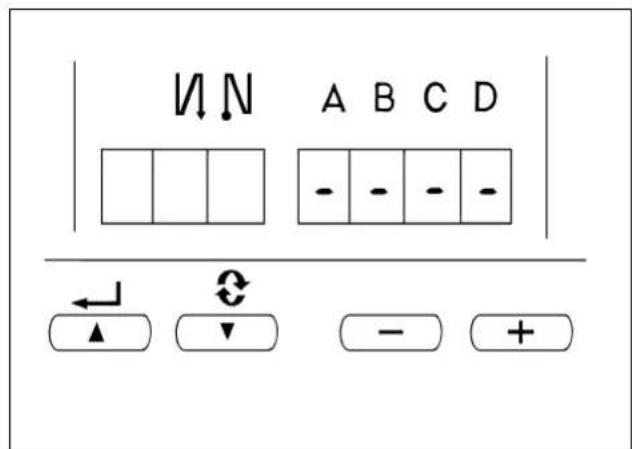

Établis l'alimentation.

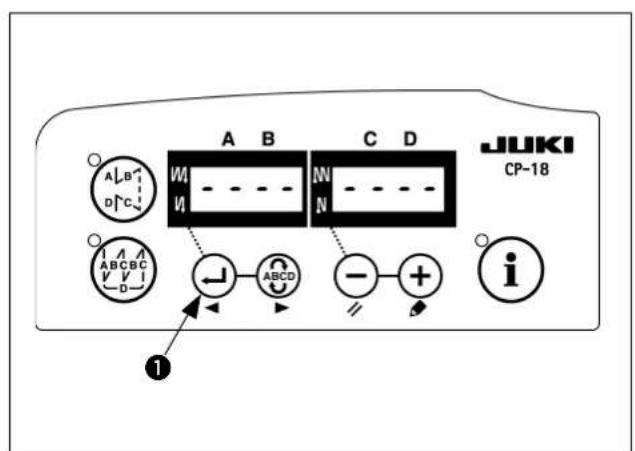

Des symboles " - " apparaissent sur les affichages A, B, C et D.

2) Passer en mode de paramétrage

Appuyer sur la touche ABCO 2

L'affichage représenté sur la figure apparait avec l'indication du nombre de points de chaque opération (affichage C). Si l'on continue à appuyer sur la touche ②, l'affichage passe à U1 1 →

U1 2 U13

3) Changer la valeur spécifiée

Appuyer sur la touche ③ ou la touche ④ pour changer la valeur définie comprise dans la plage entre 0 et 100.

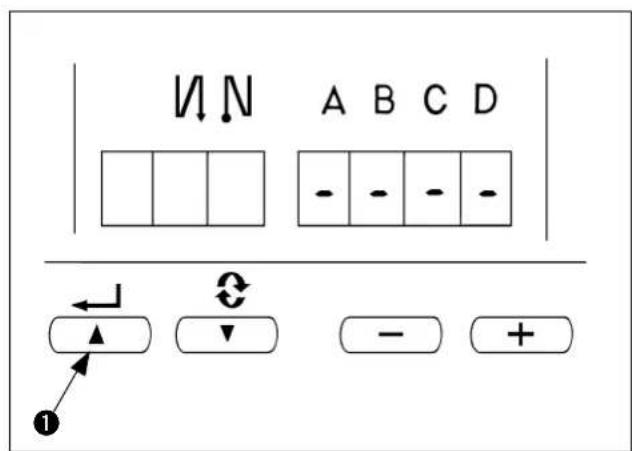

4) Valider le paramétrage

Appuyer sur la touche ①. Lorsqu'on appuie sur cette touche, le paramétrage est validé et l'affichage normal réapparaît.

Si on coupe l'alimentation pendant ces opérations, le paramétrage effectué est perdu. Lorsque l'affichage normal réapparait, la pédale et les autres commandes peuvent être utilisées.

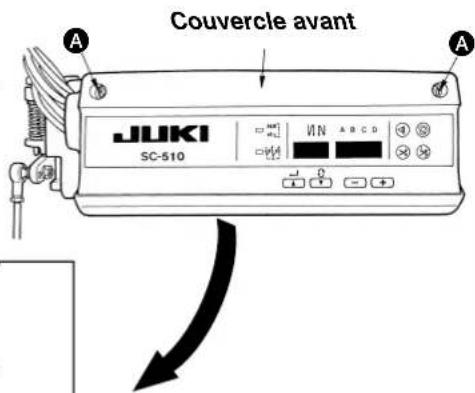

III. Configuration du controleur (SC-510)

Ce manuel ne décrit que les fonctions concernant les LB-6.

Pour plus d'informations sur les autres fonctions et les réglages, consulter le mode d'emploi du SC-510.

Si la machine à coudre a été livrée après l'installation, le modèle de machine et les autres paramètres ont déjà été définis. Ne pas définir le paramètre de modèle de la machine.

1. Sélection du modèle de machine

1. La première opération à effectuer lors de la mise en service de la machine est de spécifier le modèle de machine.

Le sens de rotation et la vitesse de couture maximale sont déterminés d'après le réglage du modèle de machine à coudre. Si l'on ne spécifie pas correctement le modèle de machine, il peut en résulter des anomalies. Faire attention.

1. Une fois le modèle de machine sélectionné, on peut définir divers paramètres tels que le nombre de points exécutés avec la tension de fil relâchée au début de la couture, le nombre de points pour le départ en douceur, etc.
2. Si l'on spécifie le modèle de machine après avoir défini les paramètres indiqués au point 2 ci-dessus, les valeurs de ces paramètres seront effacées et le contrôleur reviendra à l'état initial.

On devra alors redéfinir les paramètres. Faire attention.

Sélection du type de tête de machine

Sélectionner le type de tête de machine MO.1 ou MO.2.

Le MO.1 et le MO.2 diffèrent uniquement en termes de réglage de la vitesse de couture. Prendre soit de ne pas dépasser la vitesse de couture maximale de la machine à coudre utilisée.

Type de tête de machine	Vitesse de couture maximale	Vitesse de couture à utiliser immédiatement après le réglage du modele de machine à coudre
MO.1 5500 4000
MO.2 8000 7000

Après la sélection du modèle de machine, le type MO.1 est réglé à 4.000 sti/min et le type MO.2 à 7.000 sti/min. Se reporter à "III-4. Divers paramétrages de la couture d'insertion de fil de chaînette" et "III-5.

Procédure de modification des divers paramétrages" pour savoir comment modifier la vitesse de couture.

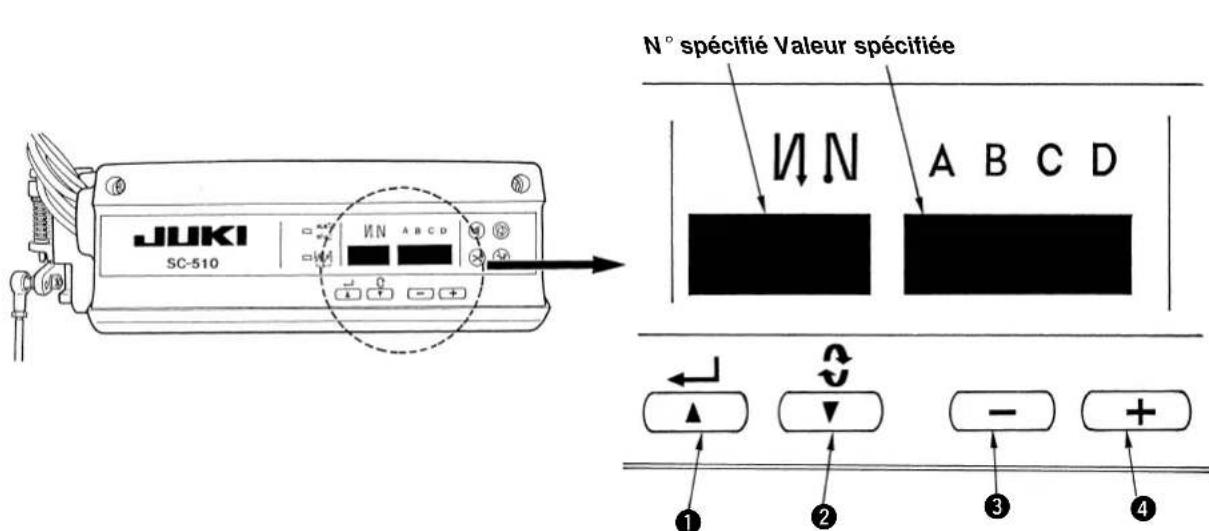

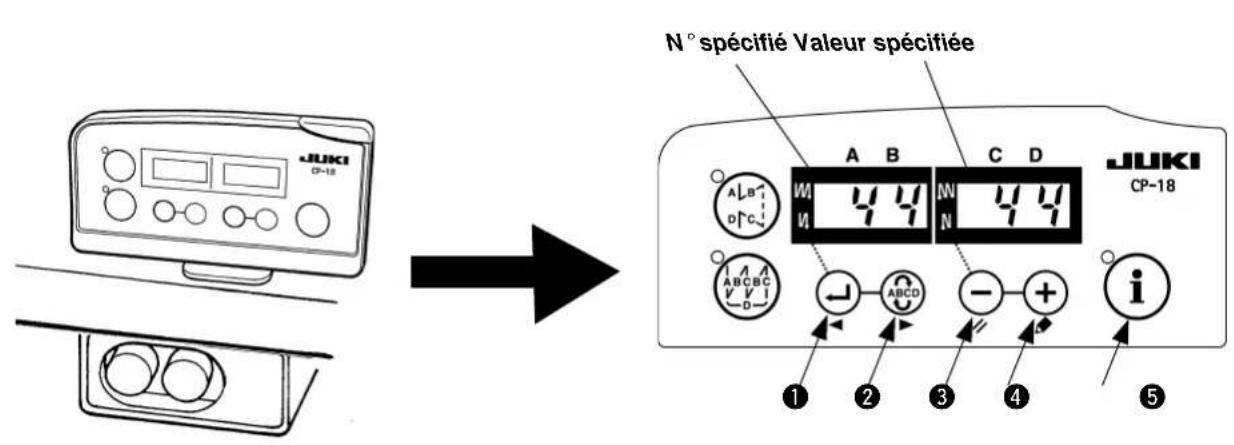

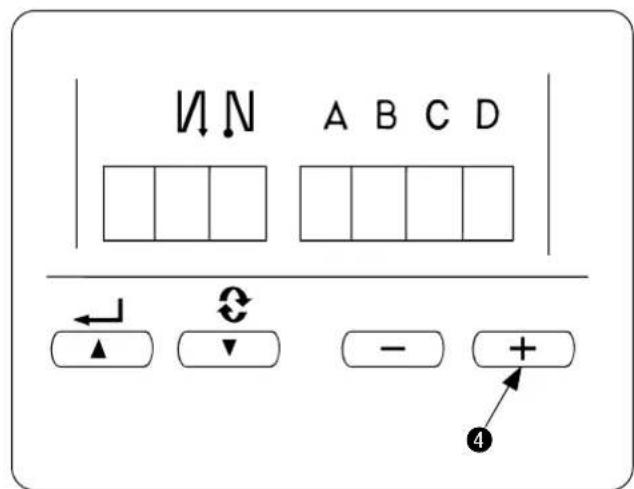

(2) Procédure de sélection du type de tête de machine

Touche de validation des valeurs spécifiées et de retour au nombre de paramètre précédent (SET-) Θ Touche de validation des valeurs spécifiées et de passage au nombre de paramètre suivant (SET +) • Touche de diminution (DOWN) Touche d'augmentation (UP)

Ne pas effectuer d'opérations de touches autres que celles qui sont décrites dans les explications suivantes.

Attendre au moins une seconde avant de remettre l'interrupteur d'alimentation sur marche (ON) lorsqu'on l'a placé sur arrêt (OFF). Sinon, la machine risquera de ne pas fonctionner normalement. Dans un tel cas, la remettre hors tension, puis sous tension.

Comment passer en mode de paramétrage des fonctions

[Passage en mode utilisateur]

1) Mettre le dispositif hors tension. 2) Tout en maintenant la touche 4 enfoncée, mettre le dispositif sous tension.

3) L'indication 5, 6 s'affiche. (Si elle ne change pas, répéter les opérations 1) et 2).

4) Appuyer sur la touche ①. L'affichage représenté sur la figure ci-contre (n° 95) apparait.

5) Appuyer sur la touche ③ ou ④ pour sélectionner le type de tête de machine (MO.1 ou MO.2).

Le MO.1 et le MO.2 diffèrent uniquement en termes de plaque de réglage de la vitesse de couture maximale.

• MO.1: Jusqu'à 5.500 sti/min MO.2: Jusqu'à 8.000 sti/min

6) Lorsqu'on appuie sur la touche VALIDATION ① ou ②, le numéro 94 ou 96 s'affiche et la sélection du type de tête de machine est validée.

Passage en mode de paramétrage des fonctions [passage en mode de service]

1) Couper l'alimentation. 2) Établir l'alimentation tout en appuyant sur la touche 4. 3) L'écran s'affiche. Continuer à appuyer sur la touche 4 pendant trois secondes. 4) Lorsque le vibreur sonore émet deux bips, le mode de service est activé.

L'affichage est tel que celui représenté sur la figure. (Identique à celui du mode utilisateur)

5) Appeler la fonction d'insertion de fil de chaînette. Appuyer sur la touche ① ou ②. L'affichage représenté sur la figure ci-contre (n° 65) apparait.

6) Appuyer sur la touche ③ ou ④ pour appeler l'utilitaire 1. (Affichage de FUN UT1_)

7) Appuyer sur la touche ① pour valider le paramétrage. (Lorsqu'on appuie sur la touche ①, l'affichage ci-contre apparait.)

8) Appuyer sur la touche ③ ou ④ pour appeler la fonction LB. (Affichage de U1.0 Lb01)

9) Appuyer sur la touche ① pour valider le paramétrage. Couper l'alimentation.

3. Paramétrage de la fonction de releveur automatique

1) Couper l'alimentation. 2) Établir l'alimentation tout en appuyant sur la touche 3.

3) Lorsque l'indication "FL ON" s'affiche, la fonction de relèveur automatique est activée. Couper alors l'alimentation.

• Si l'indication "FL OFF" s'affiche, répéter les opérations des étapes 1) à 3). L'indication "FL ON" s'affiche.

4. Divers paramétrages de la couture d'insertion de fil de chainette

Les différentes fonctions sont réglées aux valeurs standard recommandées par les opérations 1 à 3. On peut, toutefois, modifier les valeurs standard en fonction des conditions de couture. La modification peut être effectuée en "mode utilisateur" ou en "mode normal". Les paramètres et valeurs de réglage types pour la fonction d'insertion de fil de chainette sont indiqués dans le tableau ci-dessous.

Paramètre Valeur standard Plage de Mode de modification N° de paramétrage				programme Observations
Vitesse de couture max. [sti/min]				96
MO.1	4000	150 à 5500
MO.2	7000	150 à 8000
Nombre de points de la fonction de départ en douceur [Point]	4	0 à 9		1
Vitesse de couture pour départ en douceur [sti/min]				37	La valeur maximale est celle du n° 96.
MO.1	250	100 à MAX
MO.2	2000
Vitesse de couture du fil de chaînette à la fin de la couture [sti/min]				38	La valeur maximale est celle du n° 96.
MO.1	2500	150 à MAX
MO.2	3000
Nombre de points de la fonction de libération de tension du fil au début de la couture [Point]	1	0 à 999	Mode normal	U1.1	Voir p.8.
Nombre de points entre la détéction du capteur d'extrémité du tissu à la fin de la couture et la libération de tension du fil [Point]	4	0 à 999		U1.2	Voir p.8.
Nombre de points de couture de fil de chaînette [Point]	40	0 à 999		U1.3	Permet de régler la longueur du fil de chaînette.

• Pour les autres paramétrages, consulter le manuel d'utilisation du SC-510 et le manuel du technicien du SC-510.

Nombre de points exécutés avec la tension de fil relachée au début de la couture

Il est possible de changer le nombre de points exécutés avec la tension de fil relachée au début de la couture. L'insertion de la chaînette de fil dans la couture au début de la couture est parfaite lorsque la tension du fil est relachée sur un ou deux points.

Le nombre de points exécutés avec la tension de fil relachée est celui qui est cousu après le démarrage de la machine. Ce n'est pas celui qui est effectivement exécuté sur l'article à coudre.

Il faut également savoir que le mécanisme de relâchement de la tension est incapable de démarrer à temps en fonction du réglage de la vitesse de couture à départ en douceur et du nombre de points. Le cas échéant, le nombre de points à coudre avec la tension du fil relâchée peut dépasser la valeur réglée.

2) Nombre de points exécutés avec la tension de fil relâchée à la fin de la couture

Ce nombre est celui qui est exécuté après que le tissu a quitté le capteur d'extrémité du tissu.

Ce nombre n'est pas celui qui est effectivement exécuté sur l'article à coudre.

5. Procédure de modification des divers paramétrages

Vérifier le paramètre à modifier en se reportant à “III-4. Divers paramétrages de la couture d'insertion de fil de chainette”.

La procédure de modification des différents modes est décrite ci-dessous.

Procedure de modification en mode utilisateur

1) Mettre le dispositif hors tension. 2) Tout en maintenant la touche 4 enfoncée, mettre le dispositif sous tension.

3) L'indication 5, 6 s'affiche. (Si elle ne change pas, répéter les opérations 1) et 2).

4) Pour passer au numéro de paramètre suivant, appuyer sur la touche ②.

Pour revenir au numéro de paramètre précédent, appuyer sur la touche 1.

Si l'on maintient la touche 1 ou 2 enfoncée, les nombres de paramètre augmentent (diminuent) continuellement.

Lorsque le numéro de paramètre change, les modifications effectuées concernent le numéro de paramètre affiché. S'assurer que le paramètre est bien celui que l'on désire modifier (lorsqu'on a appuyé sur les touches d'augmentation/diminution).

Exemple) Changement de la vitesse de rotation de la fonction de départ en douceur. Appuyer sur la touche ou pour appeler le numéro 37. Appuyer sur la touche ou pour changer la vitesse de rotation.

5) Après avoir terminé la modification, appuyer sur la touche 1 ou 2 pour valider la nouvelle valeur.

1. Si on coupe l'alimentation sans appuyer sur l'une des touches ci-dessus, la valeur modifiée n'est pas validée.
2. Si on appuie sur la touche 1, le contenu du numéro de paramètre précédent s'affiche.
3. Si on appuie sur la touche 2, le contenu du numéro de paramètre suivant s'affiche.

Après avoir terminé l'opération, couper l'alimentation et la rétablir pour revenir au fonctionnement normal.

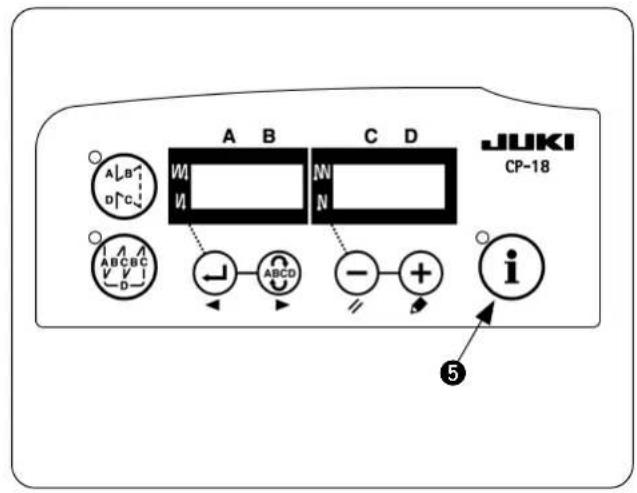

(2) Procédure de modification en mode normal

Établis l'alimentation.

Des symboles " - " apparaissent sur les affichages A, B, C et D.

2) Passer en mode de paramétrage

Appuyer sur la touche ②.

L'affichage représenté sur la figure apparait avec l'indication du nombre de points de chaque opération (affichage C). Si l'on continue à appuyer sur la touche ②, l'affichage passe à U1.1 → U1.2 → U1.3.

La machine ne fonctionne pas lorsque cet affichage apparait.

Changer la valeur spécifiée

Appuyer sur la touche ③ ou ④ pour changer la valeur spécifiée entre 0 et 999.

4) Valider le paramétrage

Appuyer sur la touche ①. Lorsqu'on appuie sur cette touche, le paramétrage est validé et l'affichage normal réapparaît.

Si on coupe l'alimentation pendant ces opérations, le paramétrage effectué est perdu. Lorsque l'affichage normal réapparaît, la pédale et les autres commandes peuvent être utilisées.

IV. POSE Des elements pneumatiques

Lors du montage des éléments pneumatiques, envelopper le filetage des raccords avec du ruban d'étanchéité pour empêcher les fuites d'air.

Avertissement :

Pour ne pas risquer des blessures causées par une brusque mise en marche de la machine, mettre la machine hors tension avant toute intervention d'entretien.

1) Fixer le socle de montage 2, l'indicateur 3, et les raccords 4 et 5 sur le régulateur d'air 1.

2) Percer deux trous de 04,6 sur la barre latérale du support, puis poser le régulateur d'air ① avec les vis taraudeuses ⑥.

Avertissement :

Pour ne pas risquer des blessures causées par une brusque mise en marche de la machine, mettre la machine hors tension avant toute intervention d'entretien.

Électrovanne de relève-presseur

1) Fixer le socle de montage 2 sur l'électrovanne 1 avec les vis 5. 2) Fixer le raccord 3 et le silencieux 4.

Électrovanne de relâchement de tension du fil

Monter le socle de fixation 6 sur l'électrovanne 5 avec les vis 7.

Électrovanne de commande de loquet intermédiaire

Monter le socle de fixation 2 sur l'électrovanne 1 avec les vis 3.

Pose des diverses électrovannes sur la table de la machine

Fixer les électrovannes près du côté latéral du moteur situé sur la face arrière de la table avec des vis à bois ①.

1. Pose de l'ensemble global de tension du fil (unité de relâchement du fil)

Pour ne pas risquer des blessures causées par une brusque mise en marche de la machine, mettre la machine hors tension avant toute intervention d'entretien.

Retirer le bloc-tension de la machine et poser l'ensemble global de tension du fil sur le couvercle supérieur.

Avertissement :

Pour ne pas risquer des blessures causées par une brusque mise en marche de la machine, mettre la machine hors tension avant toute intervention d'entretien.

Pose du cylindre de relève-préseur

1) Poser le galet 2 et l'axe 3 sur la chape de cylindre ①, puis fixer l'axe 3 avec deux anneaux en C.

2) Visser la chape de cylindre ① à l'extrémité supérieure de la tige de cylindre. 3) La position de la chape de cylindre ① se règle après la pose du cylindre sur la tête de la machine. Aussi, la placer sur une position appropriée. Ne pas poser encore le contre-écrou ④. 4) Assembler le couple du cylindre de relève-presseur ⑤.

Pose des éléments sur la tête de la machine

1) Fixer le socle de montage du cylindre de relève-presseur 6 au centre de la fente avec les vis 7.

2) Poser le cylindre sur le socle de montage du cylindre 6 avec les vis 8.

Monter alors le levier de relevage du presseur 9 de façon qu'il s'engage dans la fourche de la chape de cylindre 1.

Réglage de l'ensemble de relevage du presseur

1) Régler la position de la chape de cylindre ①. Régler la position de la chape de façon qu'il y ait un jeu au bas du levier de relevage du presseur lorsque le cylindre pneumatique se rétracte et que le pied presseur remonte correctement lorsque le cylindre pneumatique se déploie.

2) Après avoir réglé la position, fixer la chape de cylindre ① avec le contre-écrou ④.

3) S'il n'est pas possible de régler l'ensemble par le seul changement de la position de la chape de cylindre ①, desserrer la vis ⑦ et déplacer le socle de montage du cylindre de relève-préseur ⑥ dans la fente pour régler l'ensemble.

1. Pose de la tête de la machine

AVERTISSEMENT :

Pour ne pas risquer des blessures causées par une brusque mise en marche de la machine, mettre la machine hors tension avant toute intervention d'entretien.

Usinage complémentaire de la table

Si on utilise une table autre que celle de numéro de pièce JUKI 11959707, percer un orifice ② pour la fixation des cordons dans le creux ① du synchroniseur.

Ajuster la tension de la couroie en se reportant au mode d'emploi pour le SC-921 (ou SC-510).

(Si la flèche de la couroie est excessive lors de l'utilisation de la machine, vérifier à nouveau la tension de la couroie.)

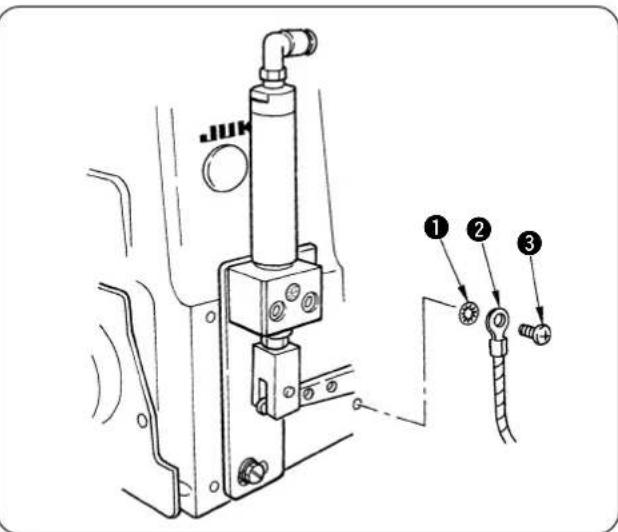

1) Côté machine à coudre

Le symbole de terre se trouve à l'arrière de la machine. Fixer le cordon de terre sur le trou de vis dans l'ordre suivant : rondelle-frein crénelée 1, cordon de terre 2 et vis de fixation 3.

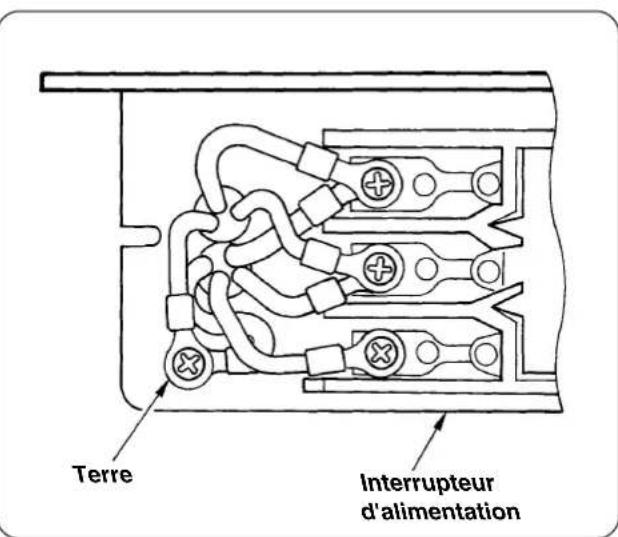

2) Côté boîtier d'interrupteur d'alimentation

Connecter la cosse du cordon de terre attaché à la tête de la machine à la borne de terre du boîtier d'interrupteur d'alimentation.

Faire passer le cordon de terre de façon qu'il ne vienne pas en contact avec la courroie de la machine.

Effectuer cette opération avec la fiche d'alimentation débranchée.

Ouvrir le couvercle du boîtier d'interrupteur d'alimentation et connecter le cordon de terre à la borne de terre du côté secondaire.

Procedure de réglage avec le synchroniseur intégré

Effectuer les opérations avec la machine hors tension sauf pour vérifier la position d'arrêt.

[Position d'arrêt avec l'aiguille remontée]

1) Tourner le volant à la main pour amener la barre à aiguille au point mort bas. 2) Retirer les mains de la machine et la mettre sous tension en s'assurant qu'elle peut tourner en sécurité. La machine s'arrête après un demi-tour environ. Cette position est la position d'arrêt de la machine avec l'aiguille remontée. 3) Régler le point d'arrêt de l'aiguille en position haute de sorte qu'il se trouve à l'extrémité gauche de la course du boucleur supérieur.

[Position d'arrêt avec l'aiguille abaissée]

Le point d'arrêt de l'aiguille en position BASSE est standard lorsque la partie du guide se trouve sur la partie mobile.

Procédure de réglage

1) Retirer la poulie manuelle. 2) Desserrer les vis de fixation 1 ou 2 et tourner la partie mobile dans le sens des aiguilles d'une montre pour avancer le point d'arrêt.

Après le réglage, desserrer à fond les vis de fixation.

(Vis de fixation 1 : pour le point d'arrêt en position HAUTE, Vis de fixation 2 : pour le point d'arrêt en position BASSE)

À propos le réglage, poser la poulie manuelle et le couvercle de courroie.

Pour le réglage du point d'arrêt de l'aiguille en position haute. Pour le réglage du point d'arrêt de l'aiguille en position basse.

Pose du couvercle de courroie

Percer un orifice dans le couvercle de courroie pour y faire passer le cordon.

Couper cette partie avec des pinces ou un outil similaire.

(Si cette partie présente des asperités, les éliminer.)

Faire passer le cordon de capteur par l'orifice.

• Poser le couvercle de courroie sur la table et mettre la courroie en place. Poser ensuite le couvercle de courroie sur la courroie.

3. Tuyauterie d'air

AVERTISSEMENT : Pour ne pas risquer des blessures causées par une brusque mise en marche de la machine, mettre la machine hors tension avant toute intervention d'entretien.

Poser la tuyauterie en se reportant au schéma de la tuyauterie ci-dessous.

Bridage des tuyaux d'air et cordons

Brider les tuyaux d'air et cordons avec des tubes en spirale et des attaches autobloquantes afin qu'ils ne puissent pas venir en contact avec des pièces mobiles telles que courroie trapézoidale, moteur, levier de relèvement du presseur, etc.

Raccordement de la source d'air

1) Raccorder la source d'air avec le bouton de réglage du régulateur d'air desserré.

Si on règle la pression d'air à un niveau trop élevé, ceci peut endommager le cylindre pneumatique ou d'autres pièces.

2) Réglage du régulateur d'air

Régler la pression à 0,5 MPa.

Serrer le bouton de réglage du régulateur d'air pour verrouiller le réglage.

3) Vérification de la tuyauterie d'air

① Vérifier la tuyauterie d'air avec la machine hors tension. ② S'assurer que la plaque de relachement de tension s'engage dans le disque de tension supérieur.

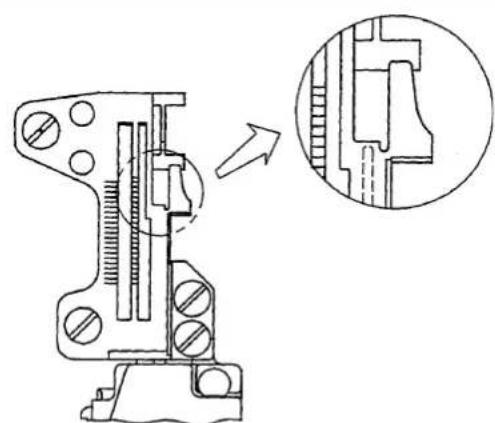

③ S'assurer que le loquet intermédiaire est en retrait dans la plaque à aiguille.

Si on obtient l'état contraire de la description du manuel d'utilisation, chasser l'air et changer le raccordement du tuyau d'air.

Avertissement :

• Pour ne pas risquer des blessures causées par une brusque mise en marche de la machine, placer l'interrupteur d'alimentation sur arrêt (OFF) et attendre au moins cinq minutes avant de commencer les opérations ci-dessous.
• Pour ne pas risquer d'endommager le dispositif par une mauvaise utilisation et des caractéristiques incorrectes, veiller à bien brancher tous les connecteurs aux endroits indiqués.
• Pour ne pas risquer des blessures causées par un mauvais fonctionnement, toujours fermer la pierce de verrouillage des connecteurs.
• Trois types de cordons de relais (cordon de changement de connecteur) sont utilisés.

Desserer la vis de fixation au sous-couvercle de SC-921. Puis, ouvrir le couvercle pour trouver les connecteurs suivants. Connecter le connecteur de la tête de la machine sur l'emplacement applicable.

CN30: Brancher le connecteur de signal du moteur. CN33: Brancher le synchroniseur. CN36: Brancher les électrovannes de verrouillage intermédiaire et de libération de tension du fil. CN37: Brancher l'électrovanne de relève-presseur. CN54: Brancher le capteur d'extrémité du tissu. CN39: Brancher la pédale pour travail ABOUT (PK70 ou similaire).

Avertissement :

• Pour ne pas risquer des blessures causées par une brusque mise en marche de la machine, placer l'interrupteur d'alimentation sur arrêt (OFF) et attendre au moins cinq minutes avant de commencer les opérations ci-dessous.
• Pour ne pas risquer d'endommager le dispositif par une mauvaise utilisation et des caractéristiques incorrectes, veiller à bien brancher tous les connecteurs aux endroits indiqués.
• Pour ne pas risquer des blessures causées par un mauvais fonctionnement, toujours fermer la pièce de verrouillage des connecteurs.
• Deux types de cordons de relais (cordon de changement de connecteur) sont utilisés.

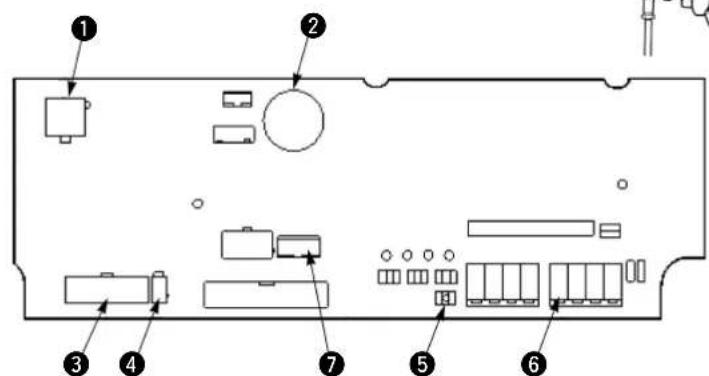

On accède aux connecteurs ci-dessous en desserrant les vis de fixation du couvercle avant A du SC-510 et en ouvrant le couvercle. Brancher les connecteurs de la tête de la machine sur les positions correspondantes.

CN30: Brancher le connecteur de signal du moteur. CN33: Brancher le synchroniseur. CN36: Brancher les électrovannes de verrouillage intermédiaire et de libération de tension du fil. CN37: Brancher l'électrovanne de relève-presseur. W4: Cavalier pour la commutation de la tension d'entrée/sortie du capteur d'extrémité du tissu (Placer ce cavalier sur la position +12V. Voir page suivante.) 6 CN51: Brancher le capteur d'extrémité du tissu. 7 CN39: Brancher la pédale pour travail ABOUT (PK70 ou similaire).

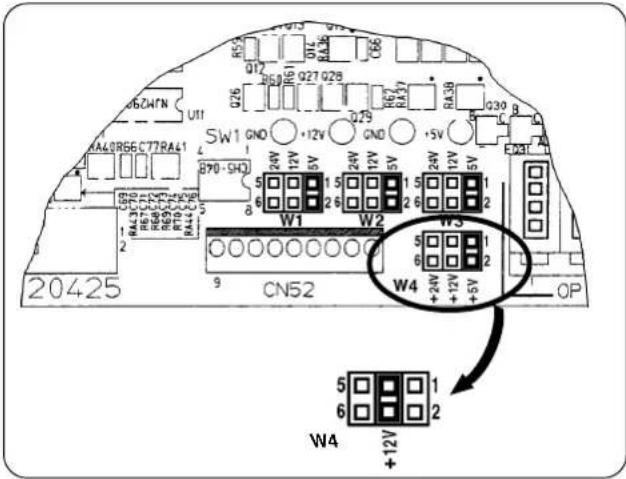

Déplacer le cavalier pour le capteur d'extrémité du tissu de la position +5V à la position +12V.

(Le cavalier se trouve sur la position +5V à la sortie d'usine.)

Le capteur d'extrémité du tissu ne fonctionne pas correctement si ce changement n'est pas effectué.

Avertissement :

Pour ne pas risquer des blessures causées par une brusque mise en marche de la machine, mettre la machine hors tension avant toute intervention d'entretien.

Pose des pièces

1) Poser le capteur de luminescence ① avec les vis 2 de façon qu'il soit parallèle à la plaque à tissu. 2) Fixer le cordon du capteur 3 avec le serre-cable 5 pour qu'il ne risque pas d'être pris par le levier de releavage du presseur 4.

Connexion à la boîte de commande

1) Faire passer le cordon du capteur de luminescence par l'orifice rond de la table situé à l'arrière de la machine.

Pour le raccordement au SC-921, Voir "VI-4. Branchement des connecteurs au SC-921"

Pour le raccordement au SC-510, Voir "VI-5. Branchement des connecteurs au SC-510"

Avertissement :

Ne pas appuyer sur la pédale de départ car la machine pourrait s'emettre brusquement en marche. Pour ne pas risquer un accident, il est recommandé de travailler sans poser la courroie trapézoidale.

Pose de la vignette réfléchissante

Essuyer la saleté et l'huile de la surface sur laquelle doit être collée la vignette.

2) Position de fixation de la vignette réfléchissante : (Longitudinalement)

Poser la vignette en fonction du couteau supérieur comme référence.

(Transversalement)

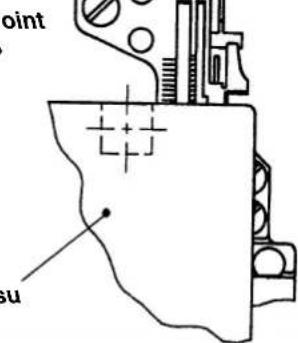

Mettre la machine sous tension et poser la vignette sur la position où la lumière rouge du capteur de luminescence est réfléchie.

3) Si la position de réflexion de la lumière rouge du capteur de luminescence ne coïncide pas avec la position de la vignette réfléchissante collée longitudinalement, régler la position d'installation du capteur d'extrémité du tissu.

Effectuer l'opération avec l'obturateur du capteur ouvert.

Avertissement :

Ne pas appuyer sur la pédale de départ car la machine pourrait s'emettre brusquement en marche. Pour ne pas risquer un accident, il est recommandé de travailler sans poser la courroie trapézoidale.

1) Régler la sensibilité du capteur de luminescence avec la résistance variable de réglage de la sensibilité en procédant comme suit :

Sans tissu : Les lumières verte et rouge s'allument.

Avec tissu : La lumière verte s'allume et la lumière rouge s'éteint.

• L'obturator de capteur est à l'état "ouvert" comme sur la figure ci-contre.

2) Régler la sensibilité du capteur de luminescence en fonction du tissu à coudre.

Procédure de réglage

Sans tissu sur le capteur

Tourner progressivement la résistance variable de réglage de sensibilité depuis la position maximum pour diminu A.

2) Avec un tissu sur le capteur Placer le tissu à coudre sur le capteur situé sur la plaque à tissu. Tourner progressivement la résistance variable de réglage de sensibilité depuis le point A pour augment B. 3) Régler la résistance variable de réglage de sensibilité au milieu des points A et B. 4) Vérification

Vérifier les points suivants :

Lorsqu'il n'y a pas de tissu sur le capteur : Les lumières verte et rouge s'allument.

Lorsqu'il y a un tissu sur le capteur : La lumière verte s'allume et la lumière rouge s'éteint.

Ceci terme le réglage de sensibilité du capteur d'extrémité du tissu.

VII. Procedure d'utilisation

Vérifier les points suivants pour éviter des anomalies/dommages de la machine. - Nettoyer la machine avant de la mettre en service pour la première fois. - Enlever toute poussière accumulée sur la machine pendant le transport et bien la lubrifier. - S'assurer que la tension secteur a été correctement sélectionnée. - S'assurer que la fiche secteur est correctement branchée. - Ne jamais utiliser la machine avec une tension secteur différente de celle qui est spécifiée.

• Consulter les manuels d'utilisation standard des différents modèles de machine pour la lubrification, la pose de l'aiguille, le réglage de la pression du pied presseur, le retrait du pied presseur, le réglage de la longueur des points, le réglage de l'entraînement différentiel, le réglage du couteau et de la largeur de surjet, le nettoyage de la tête de la machine et le remplacement du filtre et du tamis de pompe.

Avertissement :

Pour ne pas risquer des blessures causées par une brusque mise en marche de la machine, mettre la machine hors tension avant toute intervention d'entretien.

Enfiler la tête de la machine comme sur la figure. (Un schéma d'enfilage se trouve également au dos du couvercle du boucleur.)

Avertissement :

Pour ne pas risquer des blessures causées par une brusque mise en marche de la machine, ne pas approcher les mains, cheveux ou vêtements des pièces rotatives et de la partie de pénétration de l'iguille.

Lorsqu'on place l'interrupteur d'alimentation sur marche, la machine tourne d'un demi-tour à un tour pour détecter le point mort haut. Ne pas approcher les mains, les cheveux ou les vêtements des pièces rotatives ou de la partie de pénétration de l'iguille car on risquerait d'être blessé.

Lorsqu'on enforce l'avant de la pédale --- La machine démarre. Lorsque la pédale est au neutre --- La machine s'arrête. Lorsqu'on enforce l'arrière de la pédale --- Le pied presseur remonte. (Le pied presseur d'abaisse.) Lorsqu'on enforce complètement l'arrière de la pédale --- Le pied presseur remonte et l'aiguille s'arrête en position haute. (N'utiliser qu'au début de la couture. Ne pas effectuer cette opération pendant la couture.)

Lorsqu'on enfonce complètement l'arrière de la pédale ①, l'opération d'insertion de chaînette de fil est exécutée.

Si on a effectué l'opération ④ pendant la couture, le "relâchement de tension du fil au début de la couture" est à nouveau exécuté au début de la couture.

Ne pas effectuer l'opération ④ pendant la couture.

3. Couture avec insertion de chaînette de fil

SC-921

Confirmation de l'affichage du SC-921 (ou SC-510)

S'assurer que "----" s'affiche à l'écran lorsque le SC est mis sous tension.

Le cas contraire, réviser le réglage du SC-921 (ou SC-510).

Mise en place du tissu et vérification du capteur d'extrémité du tissu

1) Enfoncer l'arrière de la pédale de départ pour relever l'aiguille et le pied presseur. 2) Mettre le tissu en place en le poussant au maximum sous le couteau supérieur.

S'assurer alors que l'indication du capteur de luminosité est :

Avec tissu : Les lumières verte et rouge s'allument.

Sans tissu : La lumière verte s'allume et la lumière rouge s'éteint.

• Le volet de capteur est à l'état "ouvert" comme sur la figure ci-contre. Lorsqu'on relâche la pédale de départ, le pied presseur s'abaisse. 3) Si l'indication du capteur de luminescence est anormale, procéder au "VII-1. Remplacement de la vignette réfléchissante du capteur d'extrémité du tissu" et "V-6-(4). Réglage de la sensibilité du capteur de luminescence".

(D3) Démarrage

Enfoncer l'avant de la pédale de départ. La machine démarre.

1. Si le tissu n'atteint pas le capteur, la machine ne démarre pas lorsqu'on enforce la pédale de départ. Il est donc impératif de placer le tissu sur la position spécifique.
2. Pour relever le pied presseur pendant la couture, enforcer l'arrière de la pédale. (Ne pas enforcer complètement l'arrière de la pédale.)

Fin de la couture

1) L'exécution de la chaînette de fil commence automatiquement lorsque l'extrémité du tissu quitte le capteur. Après avoir exécuté le nombre spécifique de points de couture de fil de chaînette, la machine à coudre s'arrête et le pied presseur remonte.

La machine ne s'arrête pas même si l'on relâche la pédale de départ pendant l'exécution automatique de la chaînette de fil.

En cas d'urgence, couper l'alimentation.

2) Pour le réglage de la vitesse de couture du fil de chaînette (automatique) et du nombre de points à la fin de la couture, se reporter à "II-4. Divers paramétrages de la couture d'insertion de fil de chaînette" et "II-5. Procédure de modification des divers paramétrages" dans le cas du SC-921 ou à "III-4. Divers paramétrages de la couture d'insertion de fil de chaînette" et "III-5. Procédure de modification des divers paramétrages" dans le cas du SC-510.

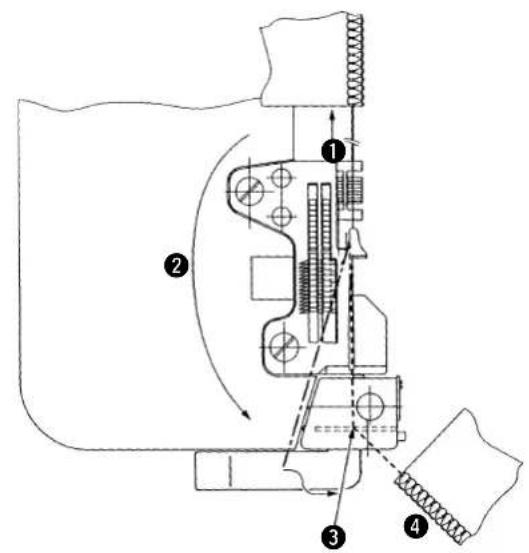

Comment couper la chaînette de fil

Tirer légèrement la chaînette de fil produit à la fin de la couture loin de soi (jusqu'au point où elle sort du loquet de plaque à aiguille).

• Guider la chaînette de fil de façon qu'elle ne se prenne pas dans la griffe d'entraînement.

Placer la chaînette de fil sous la plaque de pression de chaînette de fil.

• Tirer la chenette de fil vers soi et la placer de manière qu'elle soit tendue.

4 Lorsqu'on pousse la chaineette de fil vers la droite alors qu'elle se trouve dans la rainure de la plaque à aiguille, elle est coupée par le couteau fixe.

4. Réglage de la couture

Les blocs-tension utilisés pour le réglage des points sont ceux du niveau inférieur.

Les blocs-tension du niveau supérieur seront pour l'exécution de la chaînette de fil.

Niveau supérieur : Pour l'exécution de la chaînette de fil

Niveau inférieur : Pour les points Régler les blocs-tension de façon que les points désirés puissent être obtenus.

Chainette de fil

La condition optimale pour la chaînette de fil est la "chaînette douce".

Régler le fil à l'aide des blocs-tension du niveau supérieur.

Satisfaisant

X Mauvais

Effectuer le réglage de façon que le fil de boucleur et le fil d'aiguille s'entrelacent sur la même longueur. (Chainette de fil retrouvant sa longueur initiale lorsqu'on la tire, puis on la relâche.)

Serrer le fil qui dépasse. Dans ce type de chainette de fil, il se peut que le fil d'aiguille soit cousu avec la chainette de fil, ce qui entraîne une insertion incorrecte de la chainette de fil. 2

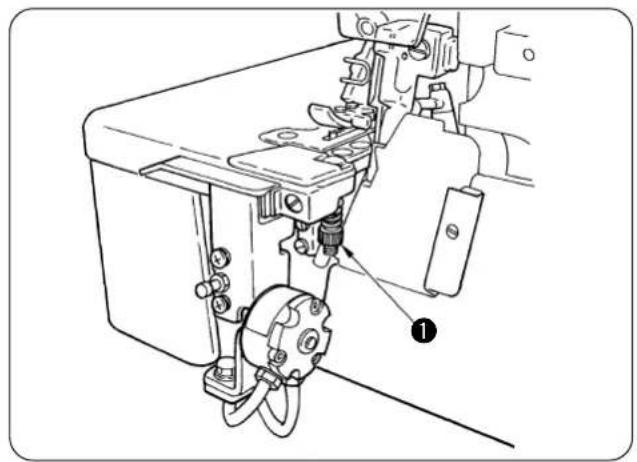

Réglage de la pression du ressort de presseur de chaînette de fil

Effectuer ce réglage avec la vis de réglage de dépression de chaînette de fil ①.

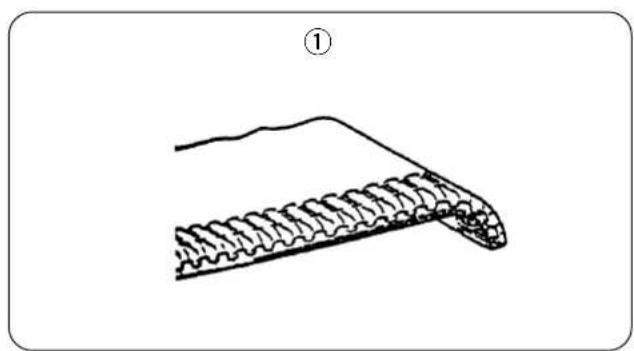

① Régler la pression du ressort de façon que l'extrémité du tissu au début de la couture soit légèrement roulée vers le bas comme sur la figure ①.

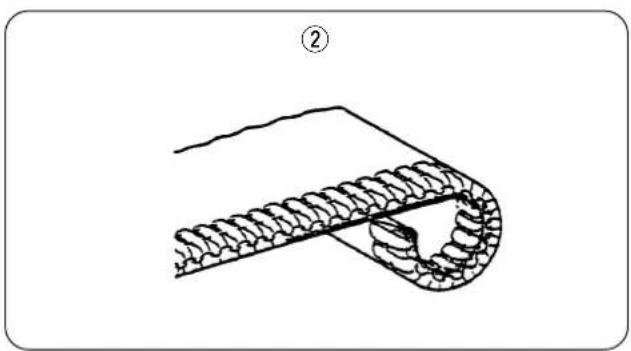

② Diminuer la pression du ressort si l'extrémité du tissu au début de la couture est excessivement roulée vers le bas.

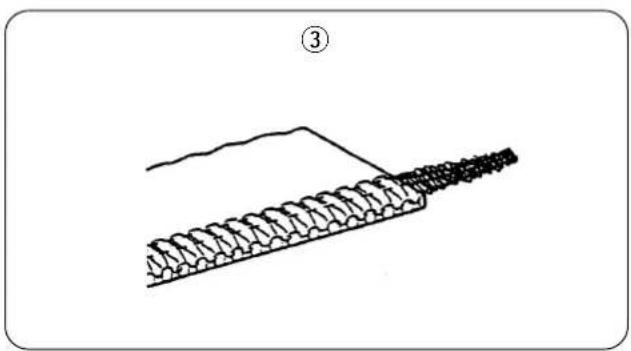

③ Augmenter la pression du ressort, si la chaînette de fil au début de la couture ne pénètre pas dans les points et dépasse vers l'extérieur.

6. Passage entre l'insertion de chaînette de fil et la précouture (obturateur du capteur)

En ouvrant/fermant l'obturateur du capteur d'extrémité du tissu, on peut utiliser la machine soit pour l'insertion de chaînette de fil soit pour la précouture.

L'ouverture/fermeture de l'obturator est du type rotatif.

1) Obturator "ouvert"

La machine peut être utilisée pour l'insertion de chaînette de fil.

(Lorsqu'il n'y a pas de tissu sur le capteur, la machine ne démarre pas lorsqu'on enfonce l'avant de la pédale de départ.)

2) Obturateur fermé

La machine peut être utilisée pour la préculture. (La machine démarre qu'il y ait un tissu ou non sur le capteur.)

Lorsque le volet du capteur d'extrémité du tissu (point coule) est fermé, la fonction de libération du fil au début de la couture et la fonction de départ en douceur sont activées lorsqu'on coud pour la première fois après la mise sous tension ou après avoir enfoncé complètement la pédale de départ.

Il est possible de désactiver ces fonctions en spécifiant "0" pour le nombre de points de la fonction de libération de tension du fil au début de la couture et pour le nombre de points de la fonction de départ en douceur.

Avertissement :

Pour ne pas risquer des blessures causées par une brusque mise en marche de la machine, mettre la machine hors tension avant toute intervention d'entretien.

La vignette réfléchissante est en contact constant avec les articles cousus. Sa surface s'use donc avec le temps et sa capacité de réflexion diminue. Remplacer la vignette lorsqu'elle est usée. Si la vignette a perdu sa capacité de réflexion, la machine pourrait démarrer alors qu'il n'y a pas de tissu au début de la couture ou l'on n'obtiendra pas une "chainette douce". La fonction d'insertion de chainette de fil sera alors inopérante. Si l'on ne peut restaurer la capacité de réflexion de la vignette en réglant le capteur, stériliser la vignette usée et en coller une nouvelle sur la plaque à tissu.

1) Décoller la vignette réfléchissante de la plaque à tissu. 2) Dégripper la surface de la plaque à tissu sur laquelle la vignette a été collée et y poser une nouvelle vignette.

Après avoir remplacé la vignette refléchissante, régler la sensibilité du capteur.

Pour la procédure de réglage de la sensibilité du capteur, voir « IV-6-(4). Réglage de la sensibilité du capteur de luminescence ».

Avertissement :

Pour ne pas risquer des blessures causées par une brusque mise en marche de la machine, mettre la machine hors tension avant toute intervention d'entretien.

Remplacer le couteau fixe lorsque la capacité de coupe de chaînette de fil par le couteau fixe s'est dégradée. Lors du remplacement du couteau fixe, procéder avec les plus grandes précautions afin de ne pas se couper.

1) Relever et tourner la plaque de pression de chaînette de fil ① afin que le couteau fixe soit visible. 2) Desserrer les vis de fixation et replacer le couteau fixe.

Poser le couteau fixe de façon qu'il vienne en contact avec la face inférieure. Si le presseur de chaînette de fil remonte, la chaînette de fil ne sera pas bien maintenue.

Avertissement :

Pour ne pas risquer des blessures causées par une brusque mise en marche de la machine, mettre la machine hors tension avant toute intervention d'entretien.

Partie de pénétration de l'aiguille

Réglage de la distance de dépassement du loquet intermédiaire

Positionner la butée A 1 de façon que le loquet intermédiaire dépasse de 6 à 7 mm de la plaque à aiguille. Fixer alors la butée A avec les vis de fixation 2 en veillant à ce qu'elle soit bien en contact avec la plaque. (Cette opération sera facilitée si l'on règle la distance de dépassement entre 6 et 7 mm avec la butée B 3, puis on met la butée A 1 en contact avec la plaque.)

Un dépassement excessif du loquet intermédiaire peut être à l'origine d'une cassure de l'aiguille. Faire attention.

Réglage de la position de retrait du loquet intermédiaire

Partie de pénétration de l'aiguille

Positionner la butée B 3 de façon que l'extrémité supérieure du loquet intermédiaire soit en retrait de 0 à 1 mm dans la plaque à aiguille. Après ce réglage, fixer la butée B 3 avec l'écrou 4.

(Cette opération sera facilitée si l'on règle la butée B de façon que l'extrémité supérieure du loquet intermédiaire soit en affleurement avec la plaque à aiguille, puis si l'on desserre la butée B de 1/2 à 3/4 de tour.)

Un retrait excessif du loquet intermédiaire affecte le mouvement. Faire attention.

Pose du couvercle

Pousser légèrement le couvercle ⑥ dans le sens de la flèche, le mettre en contact avec la plaque de guidage de chaînette de fil ⑤ et le fixer avec les vis ⑦.

1. En cas d'utilisation du SC-921

Points correspondant au problème Page de réf.
1. Si la chaînette n'est pas parfaitement insérée :
① Etablissement des conditions pour une chaînette douce	p.41
② Augmentation de la pression du ressort de presseur de chaînette de fil	p.42
③ Augmentation du nombre de points exécutés avec la tension relâchée au début de la couture	p.8, 12
④ Diminuer la vitesse de couture à départ en douceur.	p.8, 10
⑤ Augmentation du nombre de points de départ en douceur p.8, 10
2. Si la tension du fil d'aiguille est relâchée au début de la couture
① Diminution du nombre de points exécuté avec la tension relâchée	p.8, 12
② Diminuer la vitesse de couture à départ en douceur. p.8, 10
③ Augmentation du nombre de points de départ en douceur p.8, 10
L'insertion de chaînette de fil s'effectue parfaitement au début de la couture avec unrelâchement de tension du fil sur un ou deux points.
Autres points à vérifier :
① La machine est-elle en mode d'insertion de chaînette de fil ?	p.8 à 12
② Le départ en douceur est-il activé ? p.8 à 12
③ La plaque de pression de chaînette de fil remonte-t-elle ?	p.44
④ La plaque de tension du fil fonctionne-t-elle normalement sans frottement ?	p.26, 32
⑤ Le tissu est-il poussé au maximum sous le couteau supérieur ?	p.35

2. En cas d'utilisation du SC-510

Points correspondant au problème Page de réf.
1. Si la chaînette n'est pas parfaitement insérée :
① Etablissement des conditions pour une chaînette douce	p.41
② Augmentation de la pression du ressort de presseur de chaînette de fil	p.42
③ Augmentation du nombre de points exécutés avec la tension relâchée au début de la couture	p19, 23
④ Diminuer la vitesse de couture à départ en douceur.	p.19, 21
⑤ Augmentation du nombre de points de départ en douceur p.19, 21
2. Si la tension du fil d'aiguille est relâchée au début de la couture
① Diminution du nombre de points exécuté avec la tension relâchée	p19, 23
② Diminuer la vitesse de couture à départ en douceur.	p.19, 21
③ Augmentation du nombre de points de départ en douceur p.19, 21
L'insertion de chaînette de fil s'effectue parfaitement au début de la couture avec unrelâchement de tension du fil sur un ou deux points.
Autres points à vérifier :
① La machine est-elle en mode d'insertion de chaînette de fil ?	p.19 à 23
② Le départ en douceur est-il activé ? p.19 à 23
③ La plaque de pression de chaînette de fil remonte-t-elle ?	p.44
④ La plaque de tension du fil fonctionne-t-elle normalement sans frottement ?	p.26, 32
⑤ Le tissu est-il poussé au maximum sous le couteau supérieur ?	p.35

Désconnecter la courant électrique.

1) Déconnecter la courant électrique

Confirme le suivant :

dugme 1 (ou dugme 2) ba
