MH484 - Macchina da cucire JUKI - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Macchina da cucire industriale
Marca	JUKI
Modello	MH484
Tipo di cucitura	Punto di catenella doppia, 1 ago
Trasporto differenziale	Sì
Velocità massima di cucitura	5 500 punti/min
Lunghezza del punto	Da 1 a 4 mm (trasporto principale)
Rapporto di trasporto differenziale	Punto di estensione max 1:0,5 / Punto di arricciatura max 1:3,0 / Standard 1:1,5
Altezza di sollevamento del piedino premistoffa	Manuale: 5 mm / Ginocchiera: 10 mm
Corsa dell'asta ago	30 mm
Ago consigliato	TV ×7, N°9 a N°18 (Standard N°11)
Metodo di regolazione della lunghezza del punto	Tipo a rotella
Meccanismo del crochet	Tipo a manovella inclinata
Corsa del crochet	21,5 mm
Sistema di lubrificazione	Completamente automatico, olio JUKI New Defrix Oil No.1
Livello di pressione sonora (LpA)	88,5 dB(A) (KpA=2,5 dB) secondo ISO 10821
Livello di potenza sonora (LwA)	94,0 dB(A) (KwA=2,5 dB) secondo ISO 10821
Alimentazione motore	400 W, trifase, 50/60 Hz
Dispositivi di sicurezza	Copricinghia, proteggidita, arresto di emergenza (interruttore)
Funzioni speciali	Cucitura inversa, tagliafilo automatico (modelli -4/-5), cucitura arricciata (con accessori S060/S061)
Manutenzione	Pulizia regolare delle griffe di trasporto, cambio olio, controllo del livello dell'olio
Temperatura ambiente di funzionamento	Da 5 a 35 °C
Umidità relativa di funzionamento	Dal 35 all'85%
Peso	Circa 60 kg (stima macchina sola)

Domande frequenti - MH484 JUKI

Come infilare l'ago sulla JUKI MH484?

Con l'asta ago in posizione alta, passate il filo nell'ordine indicato sullo schema della macchina. Infilate la cruna dell'ago dall'avanti verso l'indietro (lato opposto all'operatore). Tirate circa 10 cm di filo.

Come regolare la tensione del filo dell'ago e del crochet?

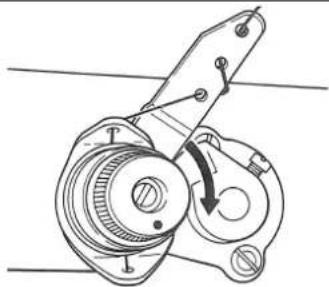

Girate il dado di tensione del filo dell'ago verso destra per aumentare la tensione, verso sinistra per diminuire. Per il filo del crochet, procedete allo stesso modo. Consultate la tabella di tensione nel manuale per regolazioni precise.

Quale olio utilizzare per la lubrificazione?

Utilizzate esclusivamente l'olio JUKI New Defrix Oil No.1. Riempite il serbatoio fino al segno HIGH prima dell'uso e aggiungete olio non appena il livello scende sotto LOW.

Come cambiare l'ago?

Spegnete la macchina. Girate il volantino per portare l'asta ago in posizione alta. Allentate la vite di fissaggio dell'ago, rimuovete l'ago vecchio. Inserite il nuovo ago (TV×7) con la scanalatura nel senso di trasporto del tessuto, spingete a fondo e serrate la vite.

Cosa fare in caso di salti di punto?

Verificate prima che l'ago sia dritto e correttamente installato. Controllate la sincronizzazione tra ago e crochet (vedere sezione 19 del manuale). Regolate la tensione del filo e lo scatto del guarda-ago se necessario.

Come pulire la macchina?

Togliete l'alimentazione elettrica e attendete l'arresto completo del motore. Rimuovete la piastra ago e la slitta del piano. Spazzolate le griffe di trasporto per rimuovere la polvere di filo. Pulite regolarmente il filtro della pompa dell'olio e il magnete del serbatoio dell'olio.

Quali accessori sono disponibili per la cucitura arricciata?

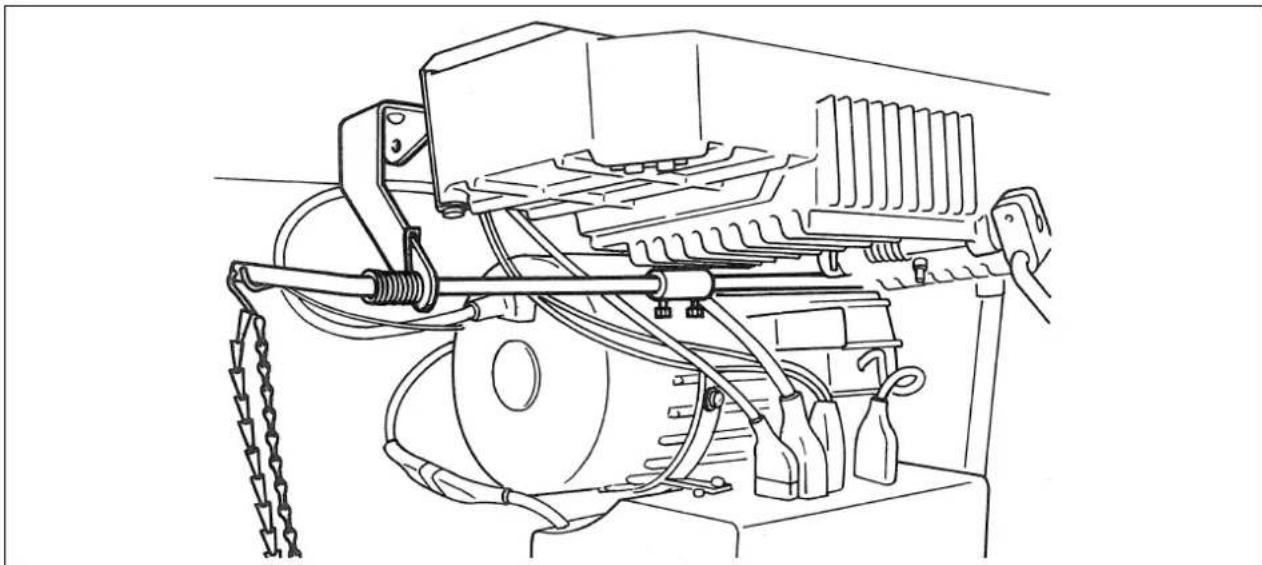

Gli accessori S060 (arricciatura continua) e S061 (arricciatura intermittente) sono disponibili come opzione per il modello MH484. Fate riferimento al loro libretto di istruzioni per la regolazione.

Come regolare la lunghezza del punto?

Utilizzate la rotella di regolazione del trasporto situata sopra la leva di trasporto. Giratela per allineare il numero desiderato (in mm) con il perno di riferimento. La lunghezza massima è di 4 mm.

Cosa fare se l'ago si rompe?

Sostituite l'ago con uno nuovo, dritto e adatto al tessuto. Verificate la sincronizzazione del movimento dell'ago con il crochet (sezione 19). Assicuratevi che il piedino premistoffa sia correttamente posizionato e che la tensione del filo non sia troppo alta.

Come utilizzare la cucitura inversa?

Premete la leva di trasporto per attivare la cucitura inversa. La macchina cucirà allora all'indietro con un punto standard di 2 mm. Rilasciate la leva per tornare in avanti. Questa funzione è utile per gli arresti di cucitura.

MANUALE UTENTE MH484 JUKI

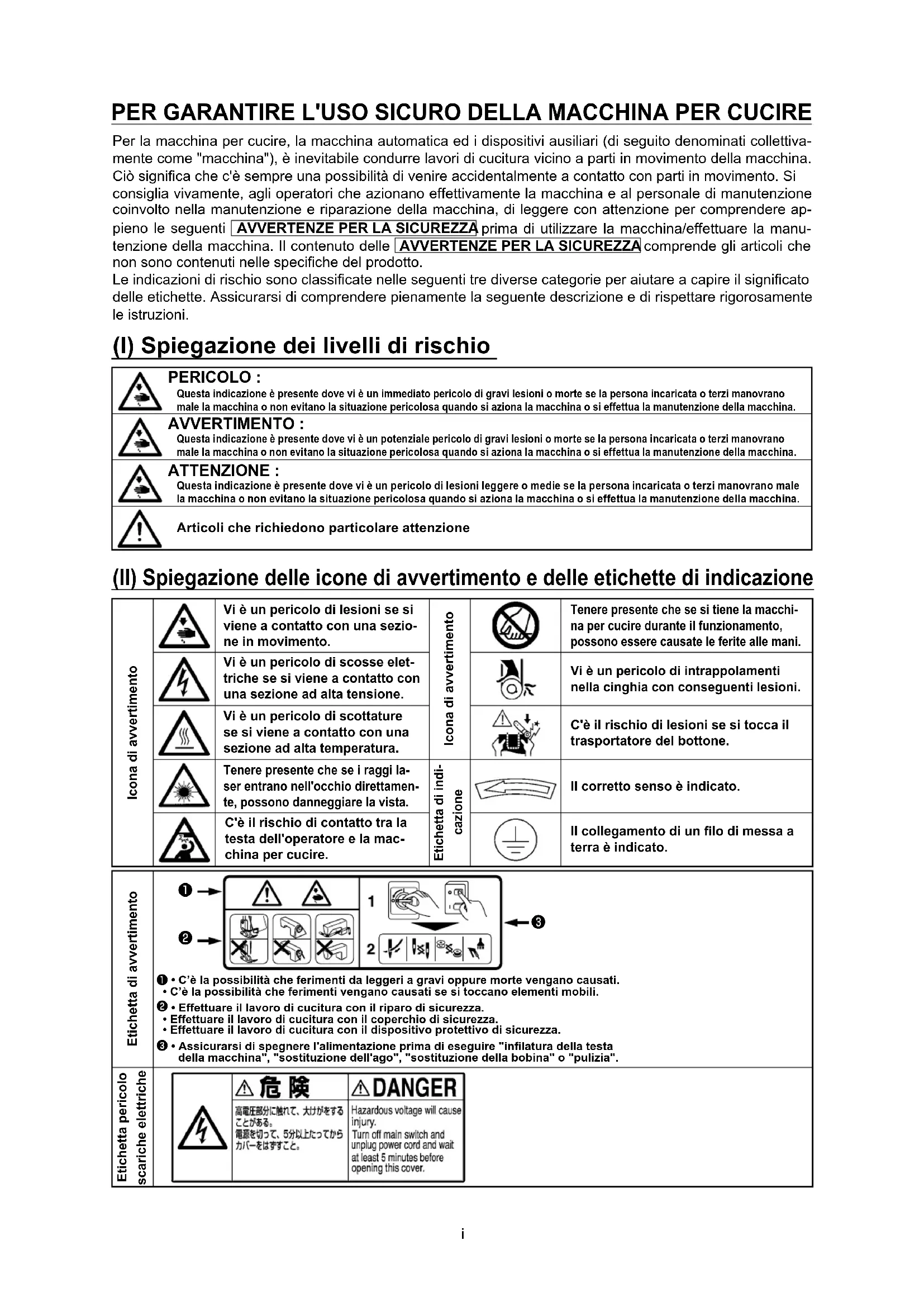

Per la macchina per cucire, la macchina automatica ed i dispositivi ausiliari (di seguito denominati collettivamente come "macchina"), è inevitabile condurre lavori di cucitura vicino a parti in movimento della macchina. Ciò significa che c'è sempre una possibilità di venire accidentalmente a contatto con parti in movimento. Si consiglia vivamente, agli operatori che azionano effettivamente la macchina e al personale di manutenzione coinvolto nella manutenzione e riparazione della macchina, di leggere con attenzione per comprendere appieno le seguenti AVVERTENZE PER LA SICUREZZA prima di utilizzare la macchina/effettuare la manutenzione della macchina. Il contenuto delle AVVERTENZE PER LA SICUREZZA comprende gli articoli che non sono contenuti nelle specifiche del prodotto.

Le indicazioni di rischio sono classificate nelle seguenti tre diverse categorie per aiutare a capire il significato delle etichette. Assicurarsi di comprendere pienamente la seguente descrizione e di rispettare rigorosamente le istruzioni.

(I) Spiegazione dei livelli di rischio

	PERICOLO :Questa indicazione è presente dove vi è un immediato pericolo di gravi lesioni o morte se la persona incaricata o terzi manovrano male la macchina o non evitano la situazione pericolosa quando si aziona la macchina o si effettua la manutenzione della macchina.
	AVVERTIMENTO :Questa indicazione è presente dove vi è un potenziale pericolo di gravi lesioni o morte se la persona incaricata o terzi manovrano male la macchina o non evitano la situazione pericolosa quando si aziona la macchina o si effettua la manutenzione della macchina.
	ATTENZIONE :Questa indicazione è presente dove vi è un pericolo di lesioni leggere o medle se la persona incaricata o terzi manovrano male la macchina o non evitano la situazione pericolosa quando si aziona la macchina o si effettua la manutenzione della macchina.
	Articoli che richiedono particolare attenzione

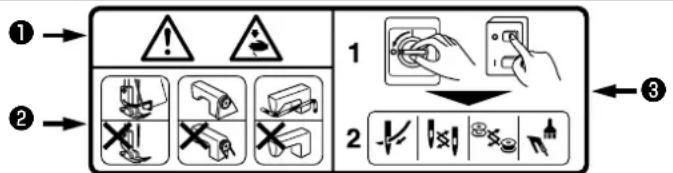

(II) Spiegazione delle icone di avvertimento e delle etichette di indicazione

Icona di avvertimento		Vi è un pericolo di lesioni se si viene a contatto con una sezione in movimento.	Icona di avvertimento		Tenere presente che se si tiene la macchina per cucire durante il funzionamento, possono essere causate le ferite alle mani.
		Vi è un pericolo di scosse elettriche se si viene a contatto con una sezione ad alta tensione.			Vi è un pericolo di intrappolamenti nella cinghia con conseguenti lesioni.
		Vi è un pericolo di scottature se si viene a contatto con una sezione ad alta temperatura.			C'è il rischio di lesioni se si tocca il trasportatore del bottone.
		Tenere presente che se i raggi laser entrano nell'occhio direttamente, possono danneggiare la vista.	Etichetta di indi-cazione		Il corretto senso è indicato.
		C'è il rischio di contatto tra la testa dell'operatore e la macchina per cucire.			Il collegamento di un filo di messa a terra è indicato.

① • C'è la possibilità che ferimenti da leggeri a gravi oppure morte vengano causati.
- C'è la possibilità che ferimenti vengano causati se si toccano elementi mobili.
② • Effettuare il lavoro di cucitura con il riparo di sicurezza.
- Effettuare il lavoro di cucitura con il coperchio di sicurezza.
- Effettuare il lavoro di cucitura con il dispositivo protettivo di sicurezza.
③ • Assicurarsi di spegnere l'alimentazione prima di eseguire "infilatura della testa della macchina", "sostituzione dell'ago", "sostituzione della bobina" o "pulizia".

1. Quando è necessario aprire la centralina di controllo contenente parti elettriche, assicurarsi di disattivare l'alimentazione e di attendere cinque minuti o più prima di aprire il coperchio al fine di evitare gli incidenti causati da scosse elettriche.

ATTENZIONE

Precauzioni di basebásicas

1. Assicurarsi di leggere il manuale d'istruzioni e altri documenti esplicativi in dotazione con la macchina prima di utilizzare la macchina. Conservare il presente manuale ed i documenti esplicativi in un luogo sicuro affinché possano essere sempre disponibili.
2. Il contenuto di questa sezione include gli articoli che non sono contenuti nelle specifiche del prodotto.
3. Assicurarsi di indossare occhiali di sicurezza per la protezione contro gli incidenti causati dalla rottura dell'ago.
4. Coloro che utilizzano uno stimolatore cardiaco devono usare la macchina, previa consultazione con un medico specialista.

Dispositivi di sicurezza ed etichette di avvertimento

1. Assicurarsi di azionare la macchina dopo aver controllato che i dispositivi di sicurezza siano installati correttamente ai posti giusti e funzionino regolarmente al fine di prevenire gli incidenti causati dalla mancanza dei dispositivi.
2. Se uno qualsiasi dei dispositivi di sicurezza viene rimosso, assicurarsi di rimetterlo a posto e controllare che funzioni regolarmente al fine di prevenire gli incidenti che possono causare lesioni personali o morte.
3. Assicurarsi di mantenere le etichette di avvertimento aderite sulla macchina chiaramente visibili al fine di prevenire gli incidenti che possono causare lesioni personali o morte. Se una qualsiasi delle etichette è macchiata o scollata, assicurarsi di cambiarla con una nuova.

Scopi e modifica

1. Non utilizzare mai la macchina per altri scopi all'infuori di quelli indicati né in altri modi all'infuori di quello prescritto nel manuale d'istruzioni al fine di prevenire gli incidenti che possono causare lesioni personali o morte. La società JUKI non si assume responsabilità alcuna per eventuali danni o lesioni personali o morte causati dall'uso della macchina per altri scopi all'infuori di quelli indicati.

2. Mai modificare né alterare la macchina al fine di prevenire gli incidenti che possono causare lesioni personali o morte. La società JUKI non si assume responsabilità alcuna per eventuali danni o lesioni personali o morte causati dalla modifica o alterazione della macchina stessa.

Istruzione e addestramento

1. Al fine di prevenire gli incidenti causati dalla mancanza di familiarità con la macchina, la macchina deve essere utilizzata unicamente da un operatore che sia stato addestrato/istruito dal datore di lavoro per quanto riguarda il funzionamento della macchina e su come far funzionare la macchina in sicurezza per acquisire adeguate conoscenze e abilità di operazione. Al fine di garantire quanto sopra, il datore di lavoro deve stabilire un piano di istruzione/addestramento per gli operatori e deve istruire/addestrarli in anticipo.

Articoli per i quali la macchina deve essere disattivata

Disattivazione: Spegnimento dell'interruttore dell'alimentazione, quindi disinserimento della spina dalla presa di corrente. Questo vale per i seguenti articoli.

1. Assicurarsi di disattivare immediatamente la macchina quando si constatano anomalie o guasti o in caso di mancanza di corrente per la protezione contro gli incidenti che possono causare lesioni personali o morte.
2. Per la protezione contro gli incidenti causati dall'avvio improvviso della macchina, assicurarsi di disattivare la macchina prima di effettuare le seguenti operazioni. Per la macchina che incorpora un motore a frizione, in particolare, assicurarsi di disattivare la macchina e controllare che la macchina sia completamente ferma prima di effettuare le seguenti operazioni.

2-1. Ad esempio, quando si infilano le parti come l'ago, il crochet, lo stendifilo, ecc che devono essere infilati, o quando si cambia la bobina.

2-2. Per esempio, quando si cambia o si regola un componente qualsiasi della macchina.

2-3. Ad esempio, quando si ispeziona, si ripara o si pulisce la macchina o si lascia il posto di lavoro.

1. Assicurarsi di disinserire la spina di alimentazione tenendo la spina invece del cavo al fine di evitare scosse elettriche, dispersione verso terra o incendi.

2. Assicurarsi di disattivare la macchina ogni volta che la macchina è lasciata incustodita durante la pausa lavoro.

3. Assicurarsi di disattivare la macchina in caso di mancanza di corrente al fine di prevenire gli incidenti causati dalla rottura di componenti elettrici.

PRECAUZIONI DA PRENDERE IN VARIE FASI OPERATIVE

Trasporti

1. Assicurarsi di sollevare e spostare la macchina in modo sicuro tenendo in considerazione il peso della macchina. Fare riferimento al testo del manuale d'istruzioni per la massa della macchina.
2. Assicurarsi di adottare misure di sicurezza sufficienti per evitare la caduta e cose simili prima di sollevare o spostare la macchina per la protezione contro gli incidenti che possono causare lesioni personali o morte.
3. Una volta che la macchina è stata sballata, mai riimballarla per il trasporto per proteggere la macchina contro la rottura causata da incidenti imprevisti o cadute.

Sballatura

1. Assicurarsi di sballare la macchina nell'ordine prescritto al fine di prevenire gli incidenti che possono causare lesioni personali o morte. Quando la macchina è imballata in cassa di legno, in particolare, assicurarsi di controllare attentamente i chiodi. I chiodi devono essere rimossi.
2. Assicurarsi di controllare la macchina per la posizione del suo centro di gravità e di tirarla fuori dall'imballo attentamente al fine di prevenire gli incidenti che possono causare lesioni personali o morte.

Installazione

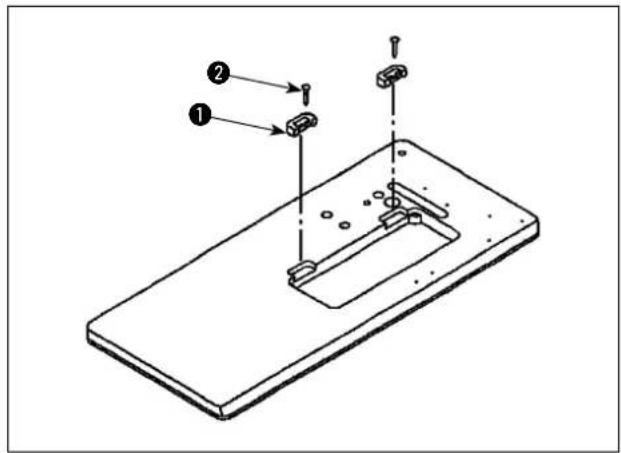

(I) Tavolo e supporto del tavolo

1. Assicurarsi di utilizzare il tavolo e il supporto del tavolo originali JUKI al fine di prevenire gli incidenti che possono causare lesioni personali o morte. Se è inevitabile usare un tavolo e un supporto del tavolo che non sono quelli originali JUKI, selezionare un tavolo e un supporto del tavolo che siano in grado di sostenere il peso della macchina e la forza di reazione durante il funzionamento.
2. Se si montano le rotelle sul supporto del tavolo, assicurarsi di utilizzare le rotelle con un meccanismo di bloccaggio e di bloccarle per fissare la macchina durante il funzionamento, la manutenzione, l'ispezione e la riparazione al fine di prevenire gli incidenti che possono causare lesioni personali o morte.

(II) Cavi e cablaggio

1. Assicurarsi di evitare che una forza eccessiva venga applicata al cavo durante l'uso al fine di evitare scosse elettriche, dispersione verso terra o incendi. Inoltre, se è necessario cablare vicino alla sezione di funzionamento come la cinghia a V, assicurarsi di lasciare uno spazio di 30 mm o più tra la sezione di funzionamento e il cavo.
2. Assicurarsi di evitare l'inserimento di troppe spine su una stessa presa di corrente al fine di evitare scosse elettriche, dispersione verso terra o incendi.
3. Assicurarsi di collegare i connettori in modo sicuro al fine di evitare scosse elettriche, dispersione verso terra o incendi. Inoltre, assicurarsi di disinserire il connettore tenendo la sezione di connettore.

(III) Messa a terra

1. È necessario che una spina appropriata di alimentazione sia installata da parte di un perito elettrico al fine di prevenire gli incidenti causati da dispersione verso terra o rigidità dielettrica. Inoltre, assicurarsi di collegare la spina di alimentazione alla presa di corrente completa di terra.
2. Assicurarsi di mettere a terra il filo di messa a terra al fine di prevenire gli incidenti causati da dispersione verso terra.

(IV) Motore

1. Assicurarsi di utilizzare il motore nominale specificato (prodotto originale JUKI) al fine di prevenire gli incidenti causati dalla bruciatura.
2. Se un motore a frizione disponibile in commercio è usato con la macchina, assicurarsi di selezionare uno con un copripuleggia anti-intrappolamenti per la protezione contro intrappolamenti nella cinghia a V.

Prima della messa in funzione

1. Assicurarsi che i connettori e cavi siano esenti da danni, perdita di parti e allentamento prima di attivare l'alimentazione al fine di prevenire gli incidenti con conseguenti lesioni personali o morte.
2. Mai mettere la mano nelle sezioni in movimento della macchina al fine di prevenire gli incidenti che possono causare lesioni personali o morte. Inoltre, controllare che il senso di rotazione della puleggia corrisponda alla freccia indicata sulla puleggia.
3. Se il supporto del tavolo con le rotelle è utilizzato, assicurarsi di fissare il supporto del tavolo bloccando le rotelle o con i regolatori, se dotato di regolatori, per la protezione contro gli incidenti causati dall'avvio improvviso della macchina.

Durante il funzionamento

1. Assicurarsi di non avvicinare dita, capelli, lembi di vestiario o oggetti alle sezioni in movimento come il volantino, la puleggia a mano e il motore quando la macchina è in funzione al fine di prevenire gli incidenti causati da intrappolamenti che possono causare lesioni personali o morte.
2. Assicurarsi di non mettere le dita vicino alle aree circostanti dell'ago o all'interno del coperchio della leva tirafilo quando si attiva l'alimentazione o quando la macchina è in funzione al fine di prevenire gli incidenti che possono causare lesioni personali o morte.
3. La macchina gira ad una velocità elevata. Non avvicinare mai le mani alle sezioni in movimento come il crochet, lo stendifilo, la barra dell'ago e il coltello tagliatessuto durante il funzionamento al fine di proteggere le mani contro le lesioni. Inoltre, assicurarsi di disattivare l'alimentazione e controllare che la macchina sia completamente ferma prima di cambiare il filo.
4. Fare attenzione che le dita o altre parti del corpo non vengano intrappolate tra la macchina e il tavolo quando si rimuove la macchina dal tavolo o la si rimette sul tavolo al fine di prevenire gli incidenti che possono causare lesioni personali o morte.

5. Assicurarsi di disattivare l'alimentazione e controllare che lamacchina e il motore siano completamente fermi prima di rimuovere il copricinghia e la cinghia a V al fine di prevenire gli incidenti causati dall'avvio improvviso della macchina o del motore.

6. Se un servomotore è utilizzato con la macchina, il motore non è rumoroso quando la macchina è in stato di riposo. Assicurarsi di non dimenticare di disattivare l'alimentazione al fine di prevenire gli incidenti causati dall'avvio improvviso del motore.

7. Non utilizzare mai la macchina se l'apertura di raffreddamento della centralina di alimentazione del motore è otturata al fine di prevenire gli incendi causati da surriscaldamenti.

Lubrificazione

1. Assicurarsi di utilizzare l'olio originale JUKI e il grasso originale JUKI per le parti da lubrificare.
2. Nel caso in cui l'olio venisse a contatto con gli occhi o con il corpo, assicurarsi di lavare via immediatamente al fine di prevenire l'infiammazione o l'irritazione.
3. Nel caso in cui l'olio venisse ingerito involontariamente, assicurarsi di consultare immediatamente un medico al fine di prevenire la diarrea o il vomito.

Manutenzione

1. Al fine di prevenire gli incidenti causati dalla mancanza di familiarità con la macchina, la riparazione e la regolazione deve essere effettuata da un tecnico di manutenzione che conosca bene la macchina nei limiti definiti nel manuale d'istruzioni. Assicurarsi di utilizzare le parti originali JUKI quando si sostituiscono le parti della macchina. La società JUKI non si assume responsabilità alcuna per eventuali incidenti causati dalla riparazione o regolazione inadeguata o dall'uso di altre parti all'influori di quelle originali JUKI.
2. Al fine di prevenire gli incidenti causati dalla mancanza di familiarità con la macchina o da scosse elettriche, assicurarsi di affidare la riparazione e la manutenzione (compreso il cablaggio) dei componenti elettrici ad un tecnico elettrico della vostra azienda, della JUKI o dei distributori nella vostra zona.
3. Quando si effettua la riparazione o la manutenzione della macchina che usa le parti ad azionamento pneumatico come un cilindro pneumatico, assicurarsi di rimuovere il tubo di alimentazione dell'aria per eliminare l'aria che rimane nella macchina in anticipo al fine di prevenire gli incidenti causati dall'avvio improvviso delle parti ad azionamento pneumatico.
4. Assicurarsi di controllare che le viti ed i dadi siano esenti da allentamento dopo il completamento della riparazione, regolazione e sostituzione delle parti.
5. Assicurarsi di pulire periodicamente la macchina durante il periodo di utilizzo. Assicurarsi di disattivare l'alimentazione e controllare che la macchina e il motore siano completamente fermi prima di pulire la macchina al fine di prevenire gli incidenti causati dall'avvio improvviso della macchina o del motore.
6. Assicurarsi di disattivare l'alimentazione e controllare che la macchina e il motore siano completamente fermi prima di effettuare la manutenzione, l'ispezione o la riparazione della macchina. (Per la macchina con un motore a frizione, il motore continuerà a girare per un po' per inerzia anche dopo aver disattivato l'alimentazione. È necessario perciò fare attenzione.)
7. Nel caso in cui la macchina non potesse essere azionata regolarmente dopo la riparazione o la regolazione, interrompere immediatamente il lavoro e contattare la JUKI o i distributori nella vostra zona per la riparazione al fine di prevenire gli incidenti che possono causare lesioni personali o morte.
8. Nel caso in cui il fusibile fosse bruciato, assicurarsi di disattivare l'alimentazione ed eliminare la causa della bruciatura del fusibile e di sostituire il fusibile bruciato con uno nuovo al fine di prevenire gli incidenti che possono causare lesioni personali o morte.
9. Assicurarsi di pulire periodicamente la presad'aria del ventilatore e di ispezionare l'area intorno al cablaggio al fine di prevenire gli incendi del motore.

Ambiente operativo

1. Assicurarsi di utilizzare la macchina in un ambiente che non sia influenzata dalla forte sorgente di rumore (onde elettromagnetiche) come una saldatrice ad alta frequenza al fine di prevenire gli incidenti causati da malfunzionamenti della macchina.
2. Non utilizzare mai la macchina in un luogo in cui la fluttuazione della tensione di alimentazione supera "tensione nominale ± 10%" al fine di prevenire gli incidenti causati da malfunzionamenti della macchina.
3. Per quanto riguarda i dispositivi ad azionamento pneumatico come un cilindro pneumatico, assicurarsi di controllare che sia ottenuta la pressione specificata dell'aria per questi dispositivi prima di utilizzarli al fine di prevenire gli incidenti causati da malfunzionamenti della macchina.
4. Al fine di utilizzare la macchina in sicurezza, assicurarsi di usarla in un ambiente che soddisfi le seguenti condizioni:
   Temperatura dell'ambiente operativo dai 5 °C ai 35 °C
   Umidità relativa dell'ambiente operativo dal 35% ai 85%
5. Se la macchina viene spostata da un luogo fresco a un luogo caldo, potrebbero verificarsi fenomeni di condensa. In questo caso, attivare l'alimentazione dopo essersi accertati che non siano presenti gocce di acqua all'interno della macchina al fine di prevenire gli incidenti causati dalla rottura o malfunzionamenti dei componenti elettrici.
6. Durante temporali con fulmini e tuoni, assicurarsi di interrompere il lavoro per motivi di sicurezza e di disinserire la spina di alimentazione al fine di prevenire gli incidenti causati dalla rottura o malfunzionamenti dei componenti elettrici.
7. A seconda delle condizioni delle onde radio, la macchina potrebbe generare rumore nella ricezione TV o radio. In questo caso, usare la TV o la radio posizionandole ben lontano dalla macchina.
8. Al fine di garantire la sicurezza nell'ambiente di lavoro, devono essere rispettate le leggi e le normative locali nel paese in cui è installata la macchina per cucire. Nel caso in cui il controllo del rumore sia necessario, un protettore auricolare o altri articoli di protezione devono essere indossati in base alle leggi e alle normative vigenti.
9. Il prodotto, l'imballaggio relativo e l'olio lubrificante usato devono essere smaltiti in modo corretto in conformità alle leggi del paese in cui la macchina per cucire è utilizzata.

PER UN UTILIZZO SICURO

1. Tenere le mani lontano dall'ago quando si accende l'interruttore dell'alimentazione o la macchina è in funzione.
2. Non mettere mai le dita sotto il carter tirafilo a macchina in funzione.
3. Spegnere l'interruttore dell'alimentazione prima di inclinare la testa della macchina o di rimuovere il copricinghia e le cinghie a V.
4. Durante il funzionamento fare attenzione a non avvicinare testa, mani, lembi di vestiario o oggetti, ed assicurarsi che terzi non lo facciano, al volantino, alla cinghia a V o al motore.
5. Non fare funzionare la macchina sprovvista di copricinghia e salvadita.

6. Assicurarsi che la barra di supporto della testa sia correttamente attaccata alla testa della macchina, e fare attenzione che le dita ecc. non vengano intrappolati sotto la testa della macchina quando si inclina la testa della macchina.

7. Per garantire le condizioni di sicurezza non fare funzionare la macchina sprovvista di messa a terra.

8. Spegnere l'interruttore dell'alimentazione prima di collegare/staccare la spina dalla presa di corrente.
9. Durante temporali con fulmini e tuoni, interrompere il lavoro e staccare la spina dalla presa di corrente come misura di sicurezza.
10. Se la macchina viene spostata da un luogo fresco a un luogo caldo potrebbero verificarsi fenomeni di condensa. In questo caso avviare la macchina dopo essersi accertati che non siano presenti gocce di acqua all'interno della macchina.
11. Al fine di prevenire gli incendi, estrarre periodicamente la spina dalla presa di corrente e pulire la base dei spilli e lo spazio tra i spilli.
12. Il crochet oscilla ad alta velocità con macchina in funzione.
    Al fine di evitare rischi di ferimento alle mani, assicurarsi di tenere le stesse lontano dall'area in prossimità del crochet con macchina in funzione. Inoltre, disattivare l'alimentazione prima di effettuare l'infi latura della testa della macchina.
13. Perciò, al fine di evitare possibili incidenti causati dall'avvio improvviso della macchina, fare attenzione a non dimenticare di spegnere la macchina.
14. Fare attenzione alla manipolazione di questo prodotto in modo da non versare acqua od olio, da non sottoporre a urti con caduta, e cose simili poiché questo prodotto è uno strumento di precisione.
15. Quando si inclina o si riporta la macchina per cucire alla posizione d'origine, tenere il lato superiore della testa della macchina con ambedue le mani ed eseguire il lavoro con calma in modo che le dita o qualcosa di simile non vengano intrappolate nella macchina.

ATTENZIONE :

Si tenga presente che dispositivi di sicurezza come “copricinghia”, salvadita, ecc. potrebbero essere tralasciati dalle illustrazioni in questo Manuale d'Istruzioni per comodità di spiegazione.

Quando si aziona la macchina, non rimuovere mai questi dispositivi di sicurezza.

INDICE

MISURE DI SICUREZZA DA ADOTTARE PRIMA DELLA MESSA IN FUNZIONE....1

CARATTERISTICHE TECNICHE ....1

1. INSTALLAZIONE ......2
2. REGOLAZIONE DELLA TENSIONE DELLA CINGHIA ....3
3. INSTALLAZIONE DEL PORTAFILO....3
4. LUBRIFICAZIONE......4
5. INSTALLAZIONE DEL COPRICINGHIA......6
6. POSIZIONAMENTO AGO 6
7. INFILATURA DEL FILO NELLA TESTA DELLA MACCHINA......7
8. INFILATURA DEI CROCHET 8
9. TENSIONE DEL FILO....9

10. REGOLAZIONE DELLA LUNGHEZZA RIMANENTE DEL FILO RASATO (MH-481-4, MH-481-5, MH-484-4, MH-484-5)....9

11. COME INSTALLARE L'UNITÀ DI LUBRIFICAZIONE A OLIO SILICONICO.... 10

12. REGOLAZIONE DEL PIEDINO PREMISTOFFA 10
13. REGOLAZIONE DELLA LUNGHEZZA DEL PUNTO 11
14. REGOLAZIONE DEL TRASPORTO DIFFERENZIALE (MH-484, MH-484-4, MH-484-5)....12
15. ALTEZZA E ANGOLO DEL PIEDINO PREMISTOFFA 12
16. INSTALLAZIONE DEL GRIFFA DI TRASPORTO 13
17. REGOLAZIONE DELLA SINCRONIZZAZIONE DEL TRASPORTO 14
18. CONTROFORZA DELLA LEVA DEL TRASPORTO....15
19. RELAZIONE FASE AGO-CROCHET....15
20. REGOLAZIONE DEL MOVIMENTO LONGITUDINALE DEL CROCHET 17
21. STENDIFILO .... 17
22. ADATTAMENTO DEL MOVIMENTO DELLA PROTEZIONE AGO ALLA GUIDA DELL'ANELLO...19
23. POSIZIONAMENTO DEL TIRAFILO DEL CROCHET 20
24. POSIZIONE DELLA LEVA TIRAFILO....21

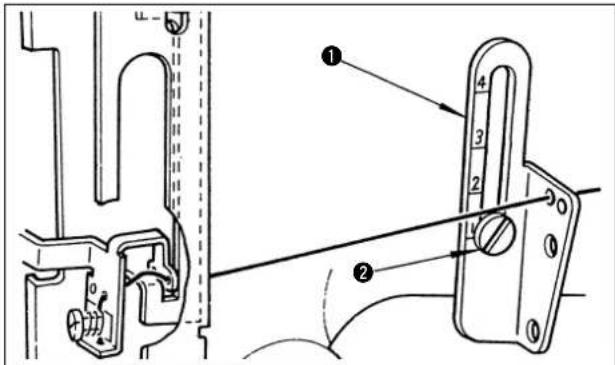

25. POSIZIONE DEL GUIDAFILO INTERMEDIO....21

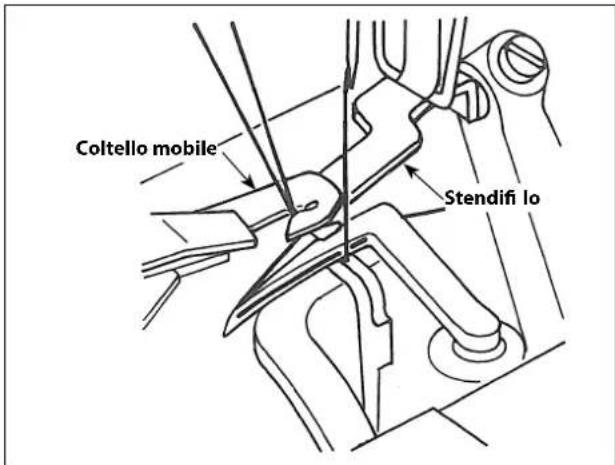

26. TAGLIO DEL FILO (MH-481-4, MH-481-5, MH-484-4, MH-484-5)....21

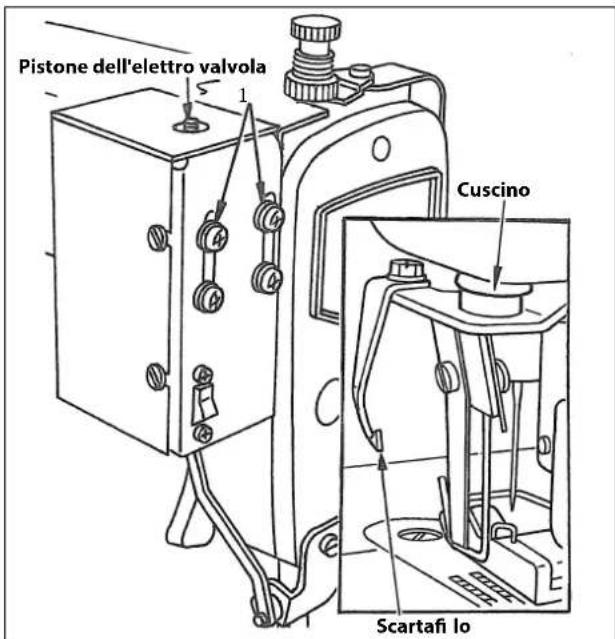

27. REGOLAZIONE DELLO SCARTAFILO (MH-481-4, MH-481-5, MH-484-4, MH-484-5)......24
28. REGOLAZIONE DEL BRACCIO MORSETTO DEL FILO DELL'AGO (MH-481-4, MH-481-5, MH-484-4, MH-484-5)......25
29. REGOLAZIONE DELLA QUANTITÀ DI ESTRAZIONE DEL FILO DEL CROCHET (MH-481-4, MH-481-5, MH-484-4, MH-484-5)......25
30. ATTREZZO ADATTABILE PER ARRICCIATURA (MH-484, MH-484-4, MH-484-5) ......26
31. PULEGGIA MOTORE E LA VELOCITÀ DI CUCITURA (MH-481, MH-484) 26
32. INCONVENIENTI IN CUCITURA E RIMEDI ...... 27

MISURE DI SICUREZZA DA ADOTTARE PRIMA DELLA MESSA IN FUNZIONE

ATTENZIONE :

Per evitare malfunzionamenti e danni alla macchina provvedere quanto segue.

• Prima di azionare la macchina per la prima volta dopo l'installazione pulire la stessa attentamente. Rimuovere tutta la polvere che deposita durante il trasporto e lubrificare bene la macchina.
• Verifi care che la tensione sia impostata correttamente. Verifi care che la spina sia correttamente collegata alla presa di corrente.
• Non utilizzare mai la macchina in condizioni in cui la tensione di alimentazione sia diversa dalla tensione di funzionamento indicata.
• Il senso di rotazione normale della macchina è antiorario, osservato dal lato puleggia. Fare attenzione a non consentire alla macchina di ruotare in senso opposto.
• Non far mai funzionare la macchina per cucire prima di riempire la vaschetta dell'olio con olio.
• Assicurarsi di rimuovere il filo dalla testa della macchina e dai crochet prima di iniziare la prova di funzionamento.
• Per il primo mese, ridurre la velocità di cucitura e fare girare la macchina per cucire ad una velocità di 4.500 sti/min o meno.
• Per trasportare la macchina pere cucire, tenere le mani lontano dal rilevatore posto dietro il volantino.
• Azionare il volantino dopo che la macchina si è fermata completamente.

CARATTERISTICHE TECNICHE

Modello MH-481 MH-481-4/-5 MH-484 MH-484-4/-5
Tipo di cucitura	Macchina a punto catenella doppia, 1 ago		Macchina a punto catenella doppia, trasporto differenziale, 1 ago
Velocità di cucitura	Max 5.500 sti/min
Lunghezza del punto	1 a 4 mm		Trasporto principale : 1 a 4 mmTrasporto ausiliario : 1 a 5,6 mm
Rapporto trasporto differenziale	—		Punto tirato max 1 : 0,5Punto arricciato max 1 : 3,0Standard 1 : 1,5
Alzata piedino	Tramite alzapiediono manuale : 5 mm, Tramite alzapiediono a ginocchio : 10 mm
Corsa della barra ago	30 mm
Ago TV × 7 Nm 9 a Nm 18 (Standard : Nm 11)
Regolazione della lunghezza del punto	A manopola
Cucitura safety stitches	Punto di infi ttimento/affrancatura (tramite la leva del trasporto)
Meccanismo del crochet	Tipo manovella inclinata
Corsa del crochet	21,5 mm (2,1 a 3,3 mm) 21,5 mm
Sistema di lubrifi cazione	Lubrifi cazione completamente automatica
Olio lubrifi -cante	JUKI New Defrix Oil No. 1
Rumorosità	- Livello di pressione acustica ( L_pA ) dell'emissione continua equivalente dell'ambiente lavorativo : Valore ponderato A di 88,5 dB ; (Include K_pA = 2,5 dB); secondo la norma ISO 10821-C.6.2 -ISO 11204 GR2 a 5.500 sti/min.- Livello di potenza acustica ( L_wA ); Valore ponderato A di 94,0 dB; (Include K_wA = 2,5 dB); secondo la norma ISO 10821-C.6.2 -ISO 3744 GR2 a 5.500 sti/min.	- Livello di pressione acustica ( L_pA ) dell'emissione continua equivalente dell'ambiente lavorativo : Valore ponderato A di 87,5 dB ; (Include K_pA = 2,5 dB); secondo la norma ISO 10821-C.6.2 -ISO 11204 GR2 a 5.500 sti/min.- Livello di potenza acustica ( L_wA ); Valore ponderato A di 93,0 dB; (Include K_wA = 2,5 dB); secondo la norma ISO 10821-C.6.2 -ISO 3744 GR2 a 5.500 sti/min.	- Livello di pressione acustica ( L_pA ) dell'emissione continua equivalente dell'ambiente lavorativo : Valore ponderato A di 88,5 dB ; (Include K_pA = 2,5 dB); secondo la norma ISO 10821-C.6.2 -ISO 11204 GR2 a 5.500 sti/min.	- Livello di pressione acustica ( L_pA ) dell'emissione continua equivalente dell'ambiente lavorativo : Valore ponderato A di 89,0 dB ; (Include K_pA = 2,5 dB); secondo la norma ISO 10821-C.6.2 -ISO 11204 GR2 a 5.500 sti/min.- Livello di potenza acustica ( L_wA ); Valore ponderato A di 94,0 dB; (Include K_wA = 2.5 dB); secondo la norma ISO 10821-C.6.2 -ISO 3744 GR2 a 5.500 sti/min.

1. INSTALLAZIONE

1) Portare la macchina per cucire con due persone. (Attenzione) Non impugnare il volantino.
2) Non mettere articoli sporgenti come il cacciavite e cose simili al posto dove la macchina per cucire viene posizionata.
3) Montaggio dei basamenti della cerniera e della gomma di supporto della testa della macchina Fissare le sedi cerniera ① in dotazione con la macchina sul tavolo utilizzando i chiodi ②.

4) Montaggio della vaschetta dellolio nstallare la vaschetta ⑥ dell'olio in modo che la stessa sia appoggiata sui quattro angoli della scanalatura pre- vista nell'apertura del tavolo.

Per il lato dell'operatore, fi ssare i due tamponi di gomma ③ alla parte sporgente del tavolo per mezzo dei chiodi ④. Fissare i due tamponi di supporto ⑤ della efferiore macchina sul lato provvisto di cerniere per mezzo dei chiodi ④.

Posizionare quindi la vaschetta ⑥ dell'olio sui tamponi.

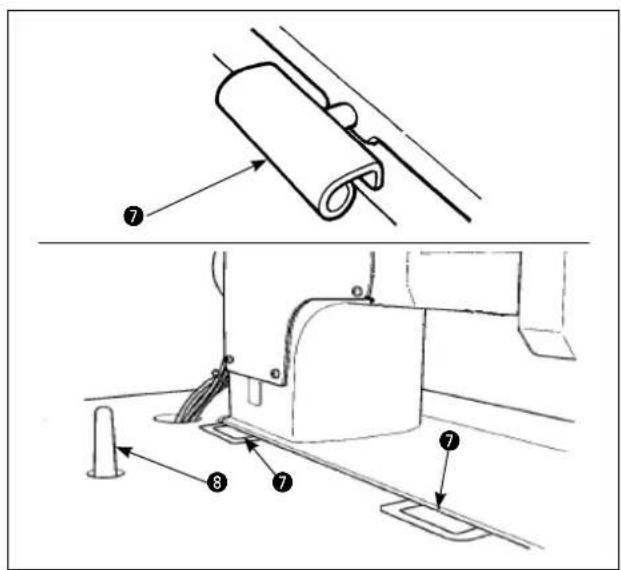

5) Inserire la cerniera ⑦ nell'apertura nel letto della macchina, ed incastrare la testa della macchina alla cerniera di gomma prima di posizionare la testa della macchina sui tamponi di gomma sui quattro angoli.
6) Attaccare sicuramente l'asta di sostegno della testa ⑧ al tavolo inserendola il più possibile.

2. REGOLAZIONE DELLA TENSIONE DELLA CINGHIA

AVVERTIMENTO : Al fine di evitare ferimenti causati dall'avvio improvviso della macchina, spegnere la macchina ed assicurarsi in anticipo che il motore abbia completamente cessato di ruotare.

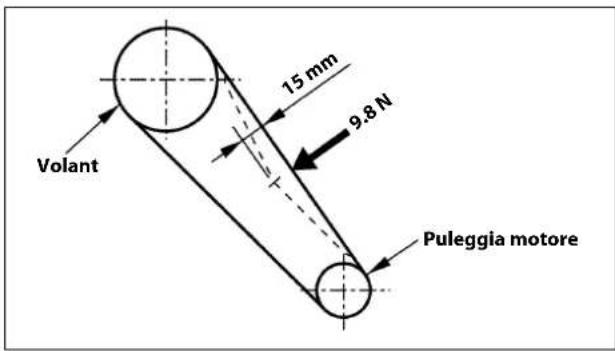

Regolare la tensione della cinghia con l'altezza del motore in modo che la cinghia si incurvi di 15 mm quando un carico di 9,8 N viene applicato al centro della cinghia a V.

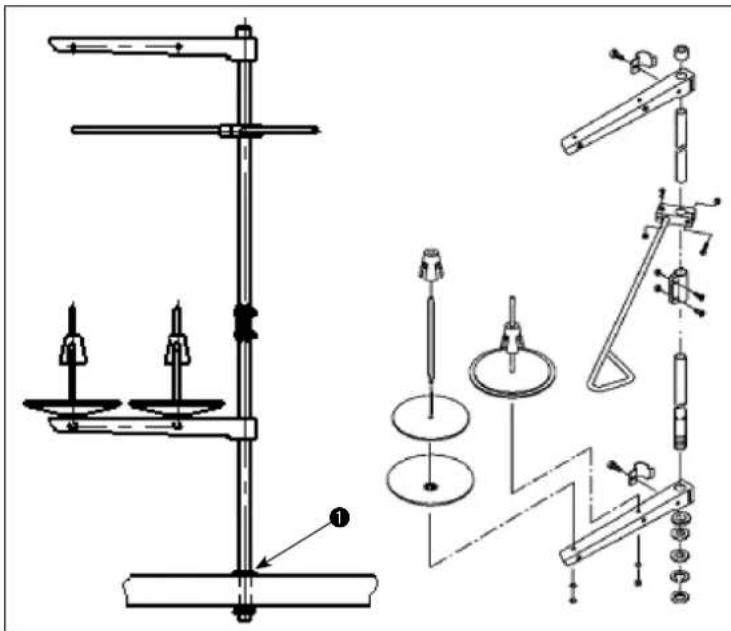

3. INSTALLAZIONE DEL PORTAFILO

Montare il portafi lo ed inserire lo stesso nell'apposito foro posto sul tavolo della macchina. Serrare il dado ① senza stringere eccessivamente.

4. LUBRIFICAZIONE

AVVERTIMENTO :

Al fine di evitare ferimenti causati dall'avvio improvviso della macchina, spegnere la macchina ed assicurarsi in anticipo che il motore abbia completamente cessato di ruotare.

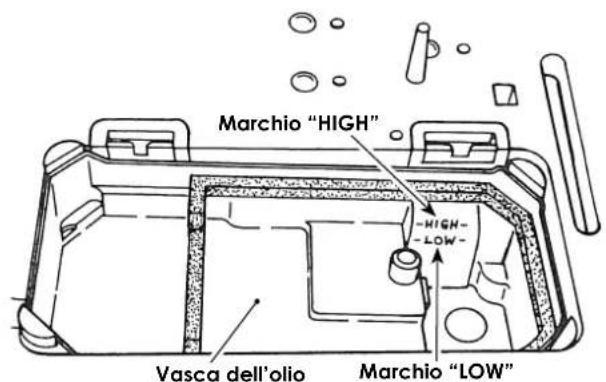

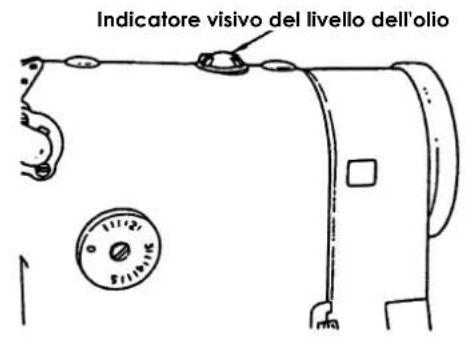

1. Prima di mettere in funzione la macchina per cucire, riempire la vaschetta dell'olio con olio JUKI New Defrix Oil No. 1 fino a raggiungere il segno HIGH.
2. Quando il livello dell'olio scende al di sotto del segno LOW, rabboccare la vaschetta dell'olio con l'apposito olio.
3. Ad azionamento della macchina per cucire dopo le operazioni di lubrificazione, si vedranno spruzzi di olio attraverso l'indicatore visivo del livello dell'olio. Tuttavia, tenere presente che la quantità di spruzzi di olio non è proporzionale alla quantità di olio lubrificante presente nella vaschetta dell'olio.
4. Quando l'olio si è sporcato, sostituirlo con olio nuovo. Svitare il tappo dell'olio dalla vaschetta dell'olio quando si scarica l'olio.
5. Quando la macchina per cucire viene attivata per la prima volta dopo l'installazione o dopo un lungo periodo di inattività, fare girare la macchina a vuoto per circa dieci minuti tra 3.500 e 4.000 sti/min a scopo di rodaggio.

(Attenzione) 1. Controllare che l'olio lubrificante circoli correttamente osservandolo attraverso l'indicatore visivo del livello dell'olio.

1. Rimuovere la polvere fibrosa dallo schermo del filtro della pompa dell'olio e dalla vaschetta dell'olio.
2. Quando l'olio lubrificante si è sporcato, scaricarlo attraverso la vite di scarico dell'olio e riempire con olio nuovo JUKI New Defrix Oil No. 1.
3. Controllare che il livello dell'olio sia al di sopra del segno "LOW."
4. Pulire il magnete della vaschetta dell'olio con un panno.

① Foglio di carta per il controllo della quantità di olio (spruzzi di olio)
② Posizione per verificare la quantità di olio (spruzzi di olio)

Carta per verificare gli spruzzi di olio

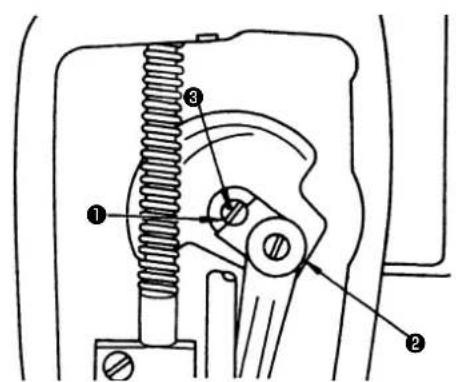

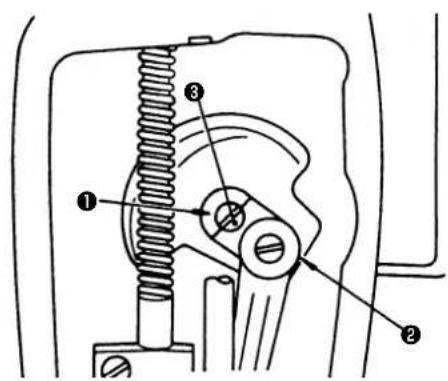

Controllo della quantità di olio fornita alle parti della piastra facciale

1) Se la macchina non è stata riscaldata sufficientemente prima di questa operazione, fare girare la macchina a vuoto per tre minuti circa. (Funzionamento intermittente moderato)
2) Posizionare il foglio di carta per il controllo della quantità di olio (spruzzi di olio) sotto il crochet immediatamente dopo che la macchina ha arrestato di girare.
3) Controllare che il livello dell'olio nel serbatoio dell'olio sia entro la gamma tra "HI" e "LOW".
4) Il controllo della quantità di olio deve essere completato in cinque secondi. (Controllare il tempo con l'orologio.)

Flusso dell'olio al massimo

Flusso dell'olio al minimo

Regolazione della quantità di olio per i componenti della piastra frontale

a quantità di olio lubrificante fornito ai componenti della piastra frontale come la manovella ② della barra ago è regolabile ruotando il perno di regolazione ① : portare il punto di riferimento ③ inciso sul perno di regolazione al punto più vicino alla manovella ② della barra ago per minimizza-re o al punto più lontano dalla manovella ② della barra ago per massimizzare la quantità di olio.

(Attenzione) Quando si regola la quantità di olio, tenere presente che la quantità di olio non cambia immediatamente dopo la regolazione.

Giusta quantità di olio (piccola)

Giusta quantità di olio (grande)

Spruzzi di olio dalla manovella della barra ago Spruzzi di olio dalla manovella della barra ago

Esempio mostrante la quantità di olio adeguata fornita alle parti della piastra facciale

1) Lo stato riportato nella figura mostra la quantità di olio adeguata (spruzzi di olio). Fare attenzione a non aumentare/ridurre eccessivamente la quantità di olio nel crochet. (Se la quantità di olio è troppo piccola, i componenti della piastra frontale corrono il rischio di surriscaldarsi o gripparsi. Se la quantità di olio è eccessiva, il materiale da cucire rischierà di macchiarsi di olio.)

2) Regolare la quantità di olio nel crochet in modo che la quantità di olio (spruzzi di olio) non cambi controllando la quantità di olio tre volte (sui tre fogli di carta).

5. INSTALLAZIONE DEL COPRICINGHIA

AVVERTIMENTO :

Al fine di evitare ferimenti causati dall'avvio improvviso della macchina, spegnere la macchina ed assicurarsi in anticipo che il motore abbia completamente cessato di ruotare.

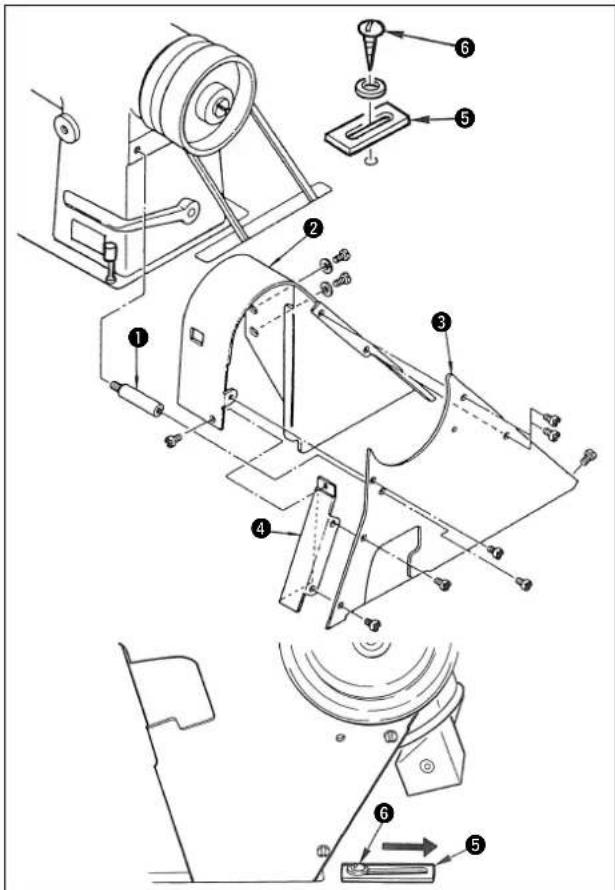

1. Inserire supporto① del copricinghia nel foro maschiato nel braccio della macchina.
2. Fissare copricinghia ^2 temporancamente sulla testa della macchina con viti.
3. Inclinando leggermente la testa della macchina, infi- lare coperchio laterale ③ all'interno della puleggia esterna e fi ssare coperchio laterale ③ con quattro viti.
4. Fissare coperchio laterale ③ su supporto ①.
5. Allentare le viti nel copricinghia, e regolare la posizione di copricinghia ② correttamente.
6. Fissare coperchio④ dell'avvolgibobina con tre viti.
7. Fissare piastra ausiliaria ⑤ del copricinghia come illustrato nella fi gura.

(Attenzione) 1. Quando la macchina viene inclinata, allentare vite per legno ⑥ in piastra ausiliaria ⑤ del copricinghia e spostare la piastra ausiliaria nella direzione della freccia in modo che essa non tocchi il copricinghia come mostrato nella fi gura.

1. Dopo che la macchina è stata sollevata, riportare piastra ausiliaria ⑤ del copricinghia alla posizione precedente.

Al fine di evitare ferimenti causati dall'avvio improvviso della macchina, spegnere la macchina ed assicurarsi in anticipo che il motore abbia completamente cessato di ruotare.

Utilizzare un ago TV×7.

Sono applicabili diversi numeri di ago. Tuttavia, selezionarne uno appropriato a seconda dello spessore del filo e del tipo di materiale da utilizzare. (da #9 a #21)

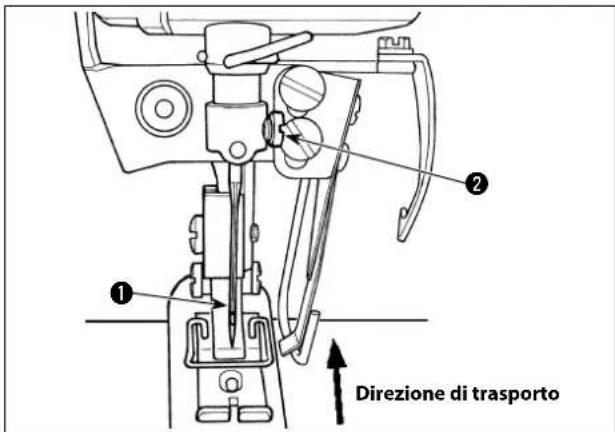

1) Girare il volantino per portare la barra ago alla posizione più alta della sua corsa.
2) Allentare la vite di tenuta ② dell'ago. Tenere l'ago ① in modo che la parte incava sia volta verso la direzione di trasporto.

3) Inserire l'ago ① facendolo penetrare il più possibile nel foro di tenuta dell'ago.

4) Stringere la vite di tenuta ② dell'ago saldamente.

Fissare l'ago in modo che la cruna dell'ago sia volta verso A per filo continuo, o verso B per filo di cotone in modo da evitare salti di punto del filo dell'ago. Per effettuare l'affrancatura regolarmente, non lasciare che la cruna dell'ago sia volta verso C.

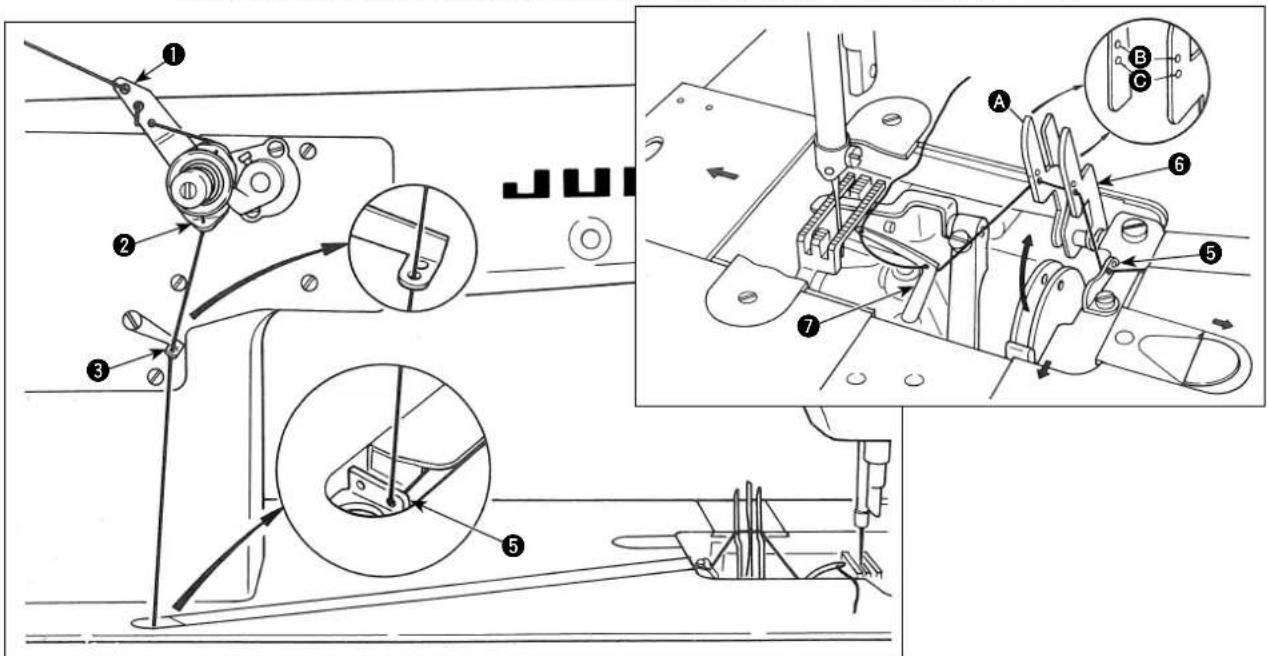

7. INFILATURA DEL FILO NELLA TESTA DELLA MACCHINA

AVVERTIMENTO :

Al fine di evitare ferimenti causati dall'avvio improvviso della macchina, spegnere la macchina ed assicurarsi in anticipo che il motore abbia completamente cessato di ruotare.

MH-481, MH-484

Con la barra ago sollevata alla posizione più alta, fare passare il filo nell'ordine mostrato in figura.

1. Infilare il filo nella cruna dell'ago dal lato dell'operatore verso il lato opposto all'operatore.
2. Estrarre il filo che è stato inflato nell'ago per circa 10 cm (4").

8. INFILATURA DEI CROCHET

AVVERTIMENTO :

Al fine di evitare ferimenti causati dall'avvio improvviso della macchina, spegnere la macchina ed assicurarsi in anticipo che il motore abbia completamente cessato di ruotare.

[MH-481, MH-484]

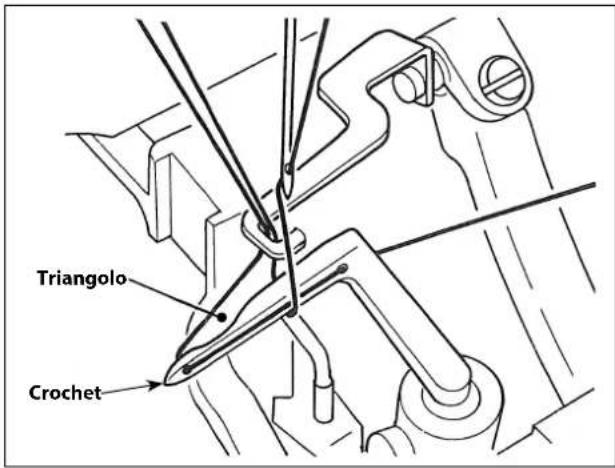

Fare passare il filo del crochet come mostrato in figura.

1. Fare passare il filo del crochet attraverso la piastra di guida del filo del crochet come illustrato. Quando si utilizza un filo fortemente ritorto o quando si cuce con un grande passo del trasporto, farlo passare attraverso 2 fori per formare un anello. Quando si cuciono materiali fini che tendono a raggrinzarsi, fare passare il filo attraverso un solo foro al fine di ridurre la tensione del filo.
2. Tirare la molla a balestra in direzione della freccia, come mostrato nella figura in basso, e il guidafilo A si solleverà. Come mostrato nella figura in primo piano, il guidafilo A ha due serie di fori del fi lo, i fori B vengono utilizzati quando si preferisce un punto formato con una leggera tensione del filo del crochet, un filo elastico è usato o la lunghezza del punto è più di 3 mm (1/8"), ed i fori C vengono utilizzati quando è preferito un punto con una tensione normale del fi lo.
3. Quando si infila il filo nel crochet, utilizzare una pinzetta nella scatola degli accessori e dopo averlo infilato, estrarlo per 5 cm (2") dalla punta del crochet.

(Attenzione) Staccare la placca ago, la slitta della base della macchina e il coperchio della camma e rimuovere la polvere dai denti della griffa di trasporto con uno spazzolino.

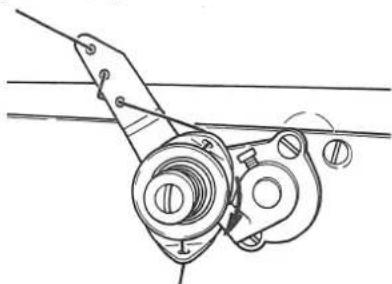

9. TENSIONE DEL FILO

Regolazione della lunghezza del fi lo rimanente dopo il taglio del fi lo

Girare a destra per aumentare la tensione.

[MH-481, MH-484]

Regolazione della tensione del fi lo della bobina

Girare a destra per aumentare la tensione.

10. REGOLAZIONE DELLA LUNGHEZZA RIMANENTE DEL FILO RASATO (MH-481-4, MH-481-5, MH-484-4, MH-484-5)

AVVERTIMENTO :

Al fine di evitare ferimenti causati dall'avvio improvviso della macchina, spegnere la macchina ed assicurarsi in anticipo che il motore abbia completamente cessato di ruotare.

La lunghezza del fi lo rimanente sull'ago dopo il taglio del filo influenza in modo significativo l'insorgenza dei salti di punto all'inizio della cucitura.

Allentare la vite di fi ssaggio ^1 e spostare l'articola- zione di tiraggio ^2 del fi lo metallico del solenoide di estrazione del fi lo dell'ago a sinistra per aumentare la quantità di tiraggio del fi lo del perno di estrazione

1. Questo aumenta la lunghezza del filo rimanente sul fondo della cruna dell'ago. Al contrario, spostando l'articolazione a destra, la lunghezza viene diminuita. Ridurre la lunghezza del fi lo rimanente sull'ago dopo il taglio del filo quando si usa filo elastico come filo Tetoron e fi lo di nylon.

11. COME INSTALLARE L'UNITÀ DI LUBRIFICAZIONE A OLIO SILICONICO

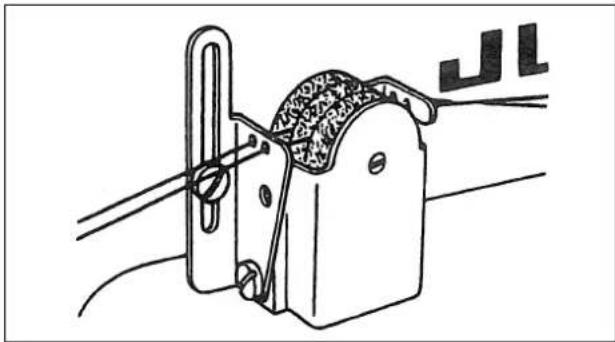

Il MODELLO MH-481 è dotato di UNITÀ DI LUBRIFICAZIONE A OLIO SILICONICO, che è disponibile solo su ordinazione speciale, per cucire con fi lo sintetico o fi lo sintetico misto. Se necessario, fare l'ordinazione separatamente.

Come mostrato nella fi gura a sinistra, installare l'unità di lubrificazione a olio siliconico al guidafilo intermedio.

12. REGOLAZIONE DEL PIEDINO PREMISTOFFA

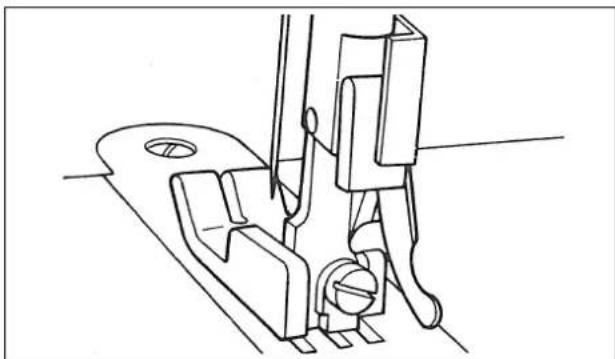

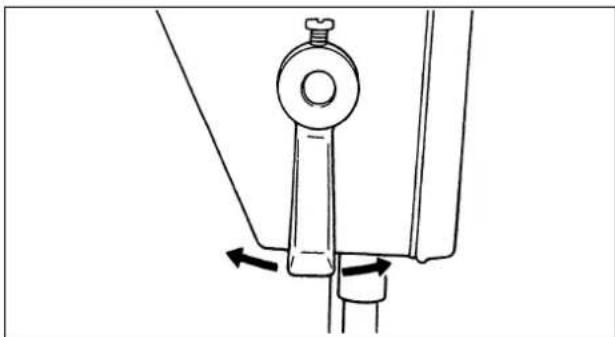

Regolazione della pressione del piedino premistoffa

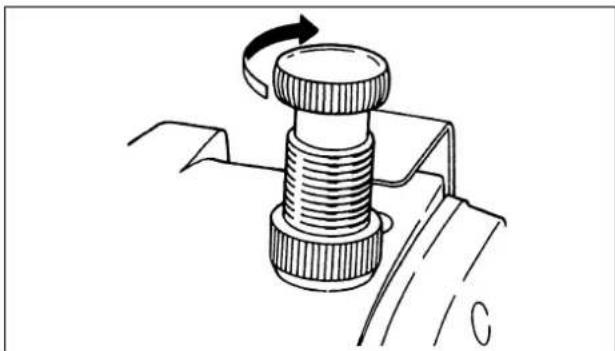

Girare la vite di regolazione della pressione a destra per aumentare la pressione e girarla a sinistra per diminuire la pressione. La pressione standard è di 5 kg.

Per arrestare il piedino premistoffa alla posizione sollevata, girare l'alzapiedino manuale a destra o a sinistra. Per abbassare il piedino premistoffa, azionare l'alzapiedino a ginocchio una volta, e il piedino premistoffa ritornerà alla posizione originale.

Un piccolo premicatenella è incorporato nella MH-481 in modo che la catenella venga prodotta facilmente indipendentemente dalla velocità di cucitura, bassa o alta. Può essere utilizzato il piedino premistoffa convenzionale per punto annodato generale quando non ha importanza se la catenella prodotta è idonea o meno.

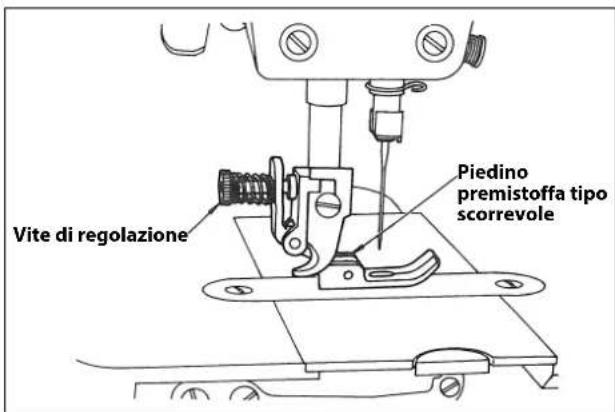

Piedino premistoffa tipo scorrevole (MH-484, MH-484-4, MH-484-5)

La MH-484 ha un piedino premistoffa tipo scorrevole. Regolarlo come segue:

1. Stringere saldamente il regolatore della molla del piedino premistoffa.
2. Regolare per ottenere il corretto movimento di scorimento del piedino premistoffa stringendo o allentando la vite di regolazione sul piedino premistoffa; se la vite viene stretta eccessivamente, il materiale slitterà e se la vite viene allentata eccessivamente, il materiale non verrà trasportato.

13. REGOLAZIONE DELLA LUNGHEZZA DEL PUNTO

AVVERTIMENTO :

Al fine di evitare ferimenti causati dall'avvio improvviso della macchina, spegnere la macchina ed assicurarsi in anticipo che il motore abbia completamente cessato di ruotare.

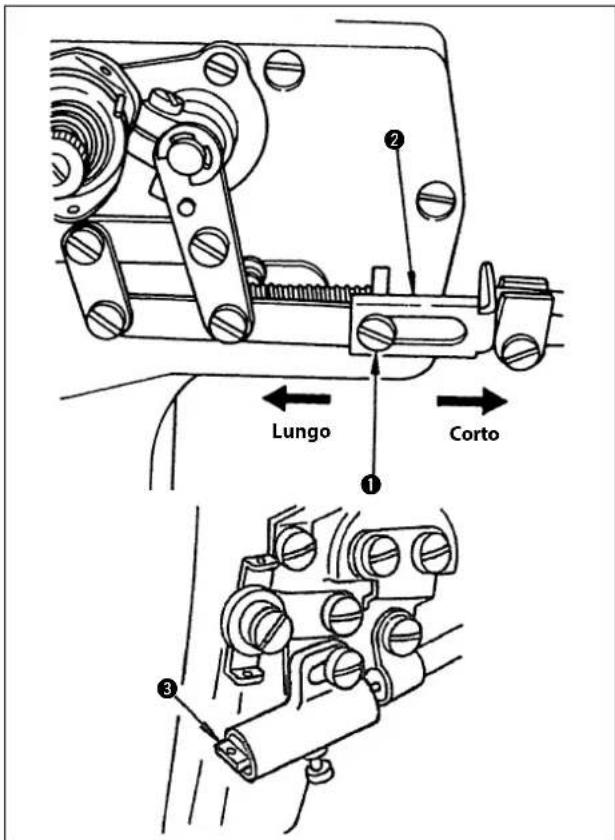

La lunghezza del punto di questo modello può essere regolata ruotando la manopola di regolazione della lunghezza del punto posta sopra la leva del trasporto.

I numeri sulla scala graduata sono espressi in millimetri (mm).

1. Ruotare la manopola di regolazione della lunghezza del punto a destra o a sinistra e

2. Allineare il numero desiderato al perno che sporge dal telaio.

* La lunghezza massima del punto è di 4 mm (5/32").

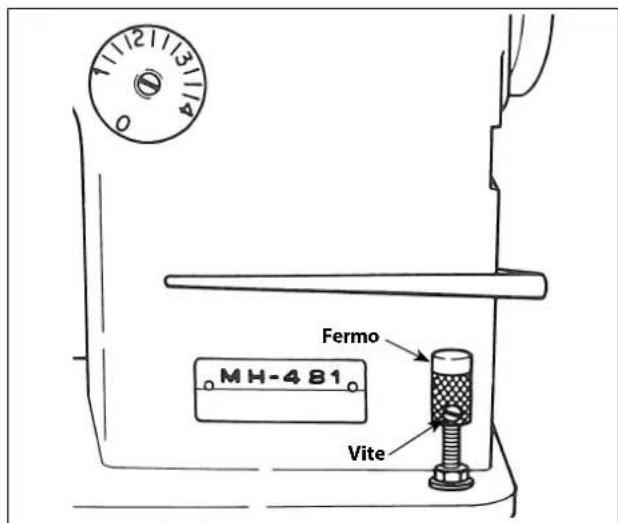

1. Se la leva viene spinta, l'affrancatura viene eseguita con il passo standard di 2 mm (5/64").

2. Se la posizione del fermo della leva viene sollevata, il passo dell'affrancatura viene diminuito.

3. Se la posizione del fermo della leva viene sollevata ulteriormente (allentare il dado e sollevare il fermo) e la leva viene spinta, è possibile eseguire la cucitura a trasporto normale con la lunghezza piccola del punto.

Approfi ttare di questa caratteristica per le travette all'inizio della cucitura o alla fi ne della cucitura.

(Attenzione) Questa funzione non è applicabile al taglio del fi lo nel caso dell'affranca-tura.

MH-484, MH-484-4, MH-484-5/S060

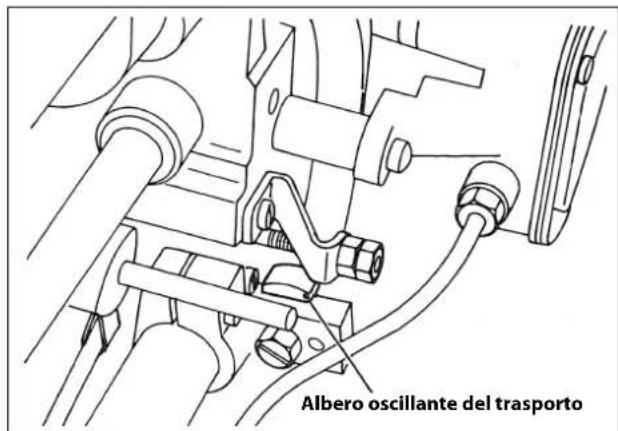

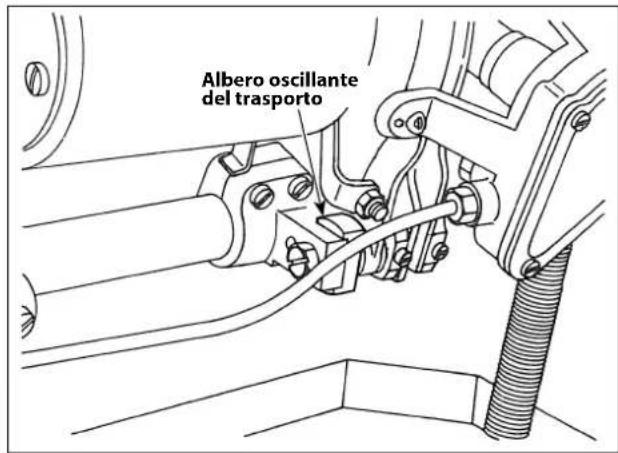

Quando l'albero oscillante del trasporto mostra un movimento grande come la MH-484/S060, la lunghezza del punto sulla manopola di regolazione indica la metà della lunghezza reale del punto.

14. REGOLAZIONE DEL TRASPORTO DIFFERENZIALE (MH-484, MH-484-4, MH-484-5)

AVVERTIMENTO : Al fine di evitare ferimenti causati dall'avvio improvviso della macchina, spegnere la macchina ed assicurarsi in anticipo che il motore abbia completamente cessato di ruotare.

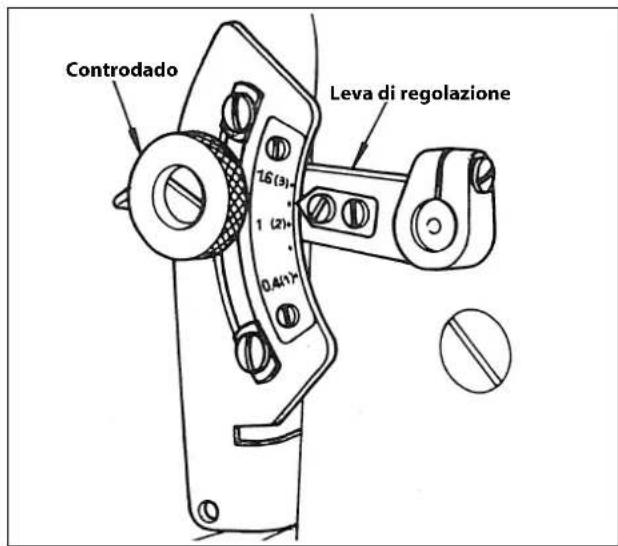

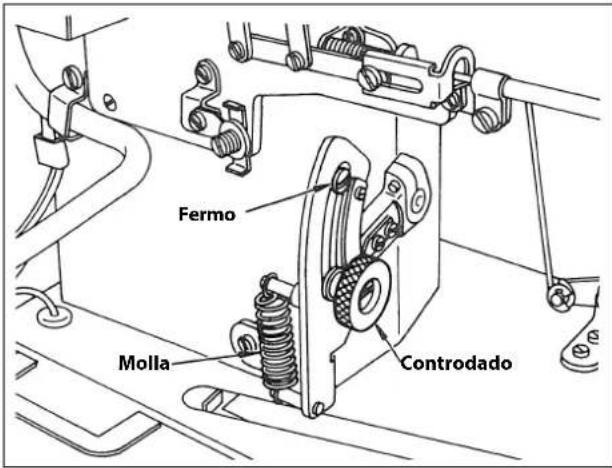

Allentare il controdado della leva di regolazione e regolare l'angolo della leva; sollevare la leva per arricciare e abbassarla per stendere.

I numeri sulla manopola di regolazione del trasporto differenziale indicano il rapporto del trasporto ausiliario rispetto al trasporto principale.

(Per esempio, "0,5" rappresenta 0,9 mm del trasporto ausiliario quando il trasporto principale è 1,8 mm)

Quando un effetto più grande di arricciatura è richiesto, provvedere l'albero oscillante del trasporto di un movimento più grande aumentando il raggio del braccio.

A questo scopo, usare i numeri in parentesi sulla manopola di regolazione.

(Per esempio, "2,5" rappresenta 4,5 mm del trasporto ausiliario quando il trasporto principale è 1,8 mm)

Tuttavia, tenere presente che il rapporto di trasporto varia a seconda della differenza di passo del dente tra la griffa di trasporto principale e quella differenziale.

Perciò, l'indicazione sulla manopola di regolazione deve essere usata solo come un valore di riferimento.

15. ALTEZZA E ANGOLO DEL PIEDINO PREMISTOFFA

AVVERTIMENTO : Al fine di evitare ferimenti causati dall'avvio improvviso della macchina, spegnere la macchina ed assicurarsi in anticipo che il motore abbia completamente cessato di ruotare.

Quando l'altezza o la direzione della barra del pressore deve essere cambiata a causa del cambio del piedino premistoffa:

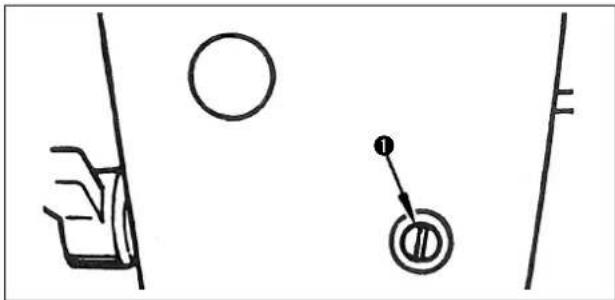

1. Togliere il tappo di gomma della piastra frontale.

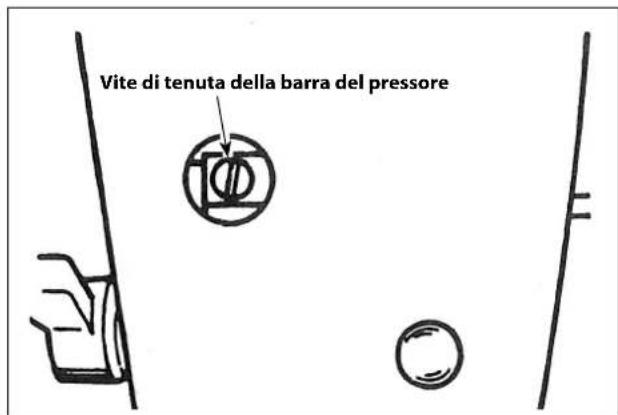

2. Da questo foro, regolare allentando la vite di tenuta della barra del pressore.
3. Dopo la regolazione, stringere saldamente la vite di tenuta.

16. INSTALLAZIONE DEL GRIFFA DI TRASPORTO

AVVERTIMENTO :

Al fine di evitare ferimenti causati dall'avvio improvviso della macchina, spegnere la macchina ed assicurarsi in anticipo che il motore abbia completamente cessato di ruotare.

[MH-481, MH-481-4, MH-481-5]

Allentando la vite ② della figura, l'inclinazione della griffa di trasporto può essere regolata o al tipo A o al tipo B. La quantità massima di sporgenza della griffa di trasporto è di 0,8 mm (1/32"). Regolare questa quantità tramite la vite ①.

[MH-484, MH-484-4, MH-484-5]

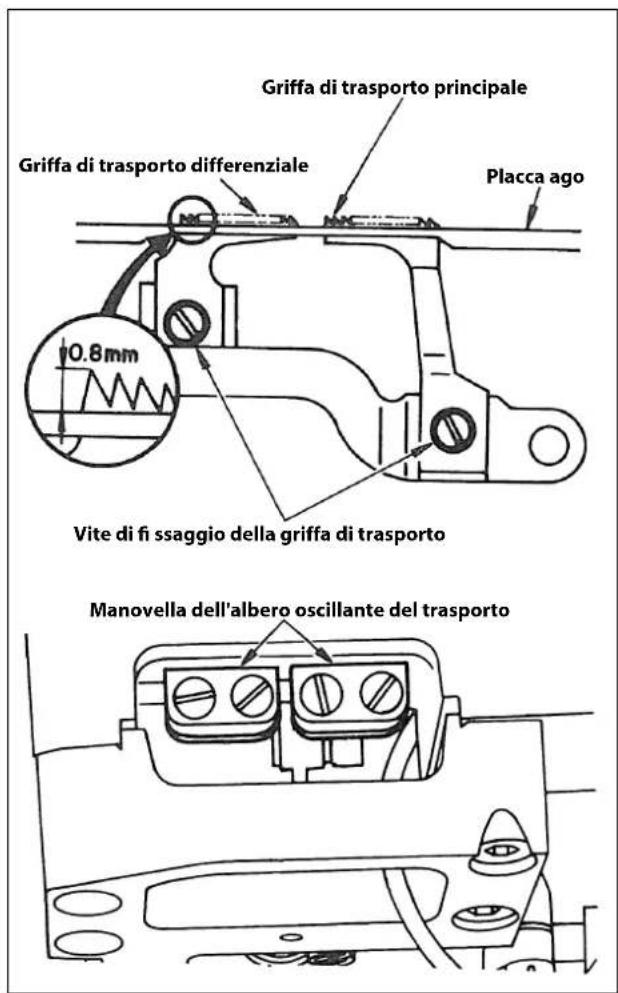

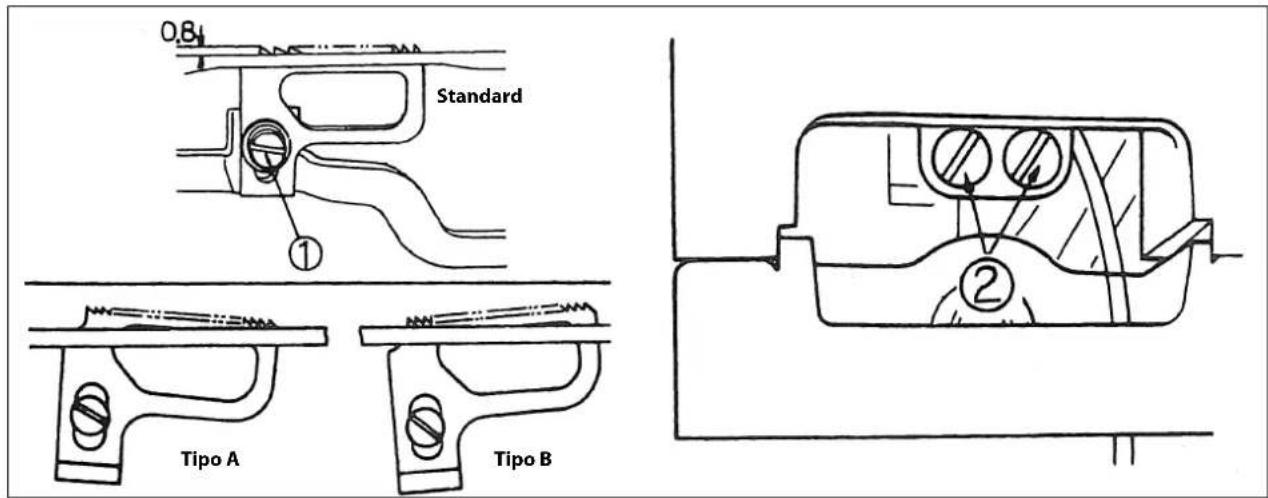

L'altezza standard della griffa di trasporto principale è di 0,8 mm (1/32") sopra la superfi cie della placca ago. Al punto più alto, la parte anteriore della griffa di trasporto principale deve essere sollevata e la griffa di trasporto differenziale deve essere in posizione orizzontale come illustrato.

Inoltre, regolare in modo che la griffa di trasporto differenziale scenda sotto la placca ago simultaneamente con la griffa di trasporto principale.

Queste regolazioni vengono fatte per mezzo delle viti di fi ssaggio della griffa di trasporto e della manovella dell'albero oscillante del trasporto.

17. REGOLAZIONE DELLA SINCRONIZZAZIONE DEL TRASPORTO

AVVERTIMENTO :

Al fine di evitare ferimenti causati dall'avvio improvviso della macchina, spegnere la macchina ed assicurarsi in anticipo che il motore abbia completamente cessato di ruotare.

[MH-481, MH-481-4, MH-481-5]

Regolare la posizione della griffa di trasporto tramite la vite della fi gura in modo che la griffa di trasporto scenda sotto la superfi cie della placca ago quando la punta dell'ago si è abbassata a 3 mm (1/8") sotto la superficie della placca ago.

[MH-484, MH-484-4, MH-484-5]

Il tempismo della camma dell'albero oscillante del trasporto (traiettoria della griffa di trasporto) deve essere cambiato secondo il tipo di cucitura, per stendere o per arricciare.

Rimuovere la piastra laterale posta sul retro del braccio della macchina e allentare la vite di fi ssaggio della camma dell'albero oscillante del trasporto.

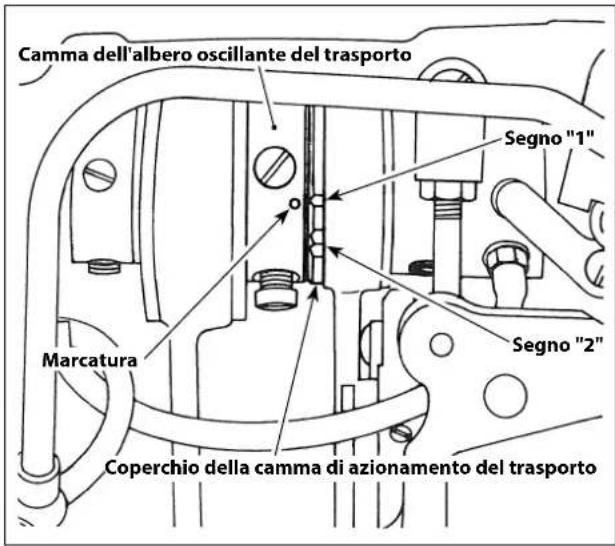

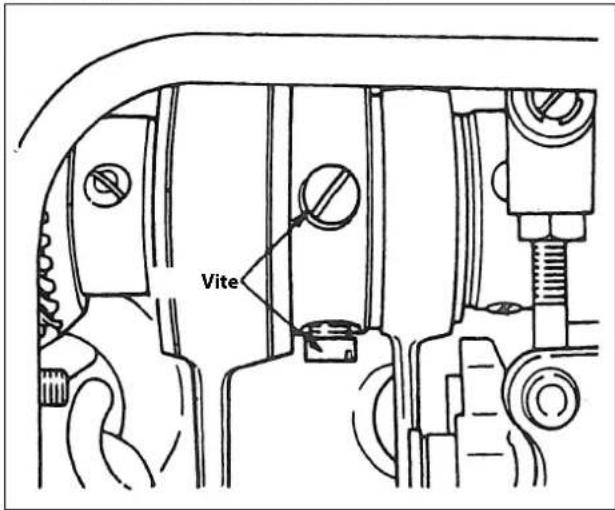

Regolare la marcatura sulla camma dell'albero oscillante del trasporto al segno "1" sul coperchio della camma di azionamento del trasporto per stendere e al segno "2" sul coperchio per arricciare.

Dopo aver regolato la camma dell'albero oscillante del trasporto, stringere la sua vite di fi ssaggio. Tutte le macchine sono impostate su "per stendere" (Segno "1") al momento della consegna tranne la MH-484 e la MH-484-4-S060, S061 che sono impostate su "per arricciare" (Segno "2").

Dopo aver cambiato il tempismo della camma dell'albero oscillante del trasporto, di conseguenza, anche l'altezza delle griffe di trasporto deve essere regolata.

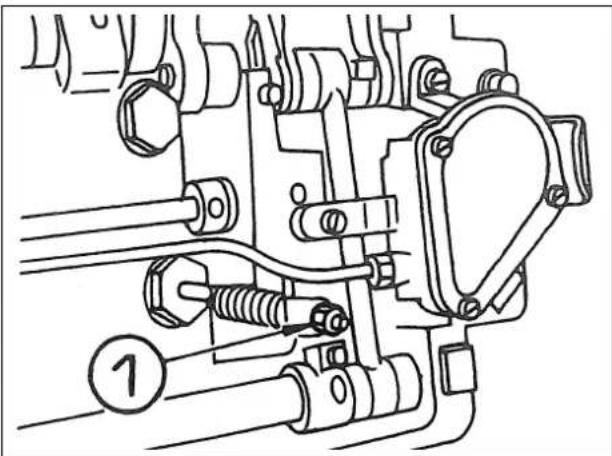

18. CONTROFORZA DELLA LEVA DEL TRASPORTO

AVVERTIMENTO :

Al fine di evitare ferimenti causati dall'avvio improvviso della macchina, spegnere la macchina ed assicurarsi in anticipo che il motore abbia completamente cessato di ruotare.

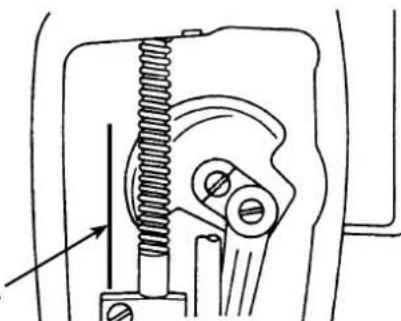

La molla di ritorno della leva del trasporto è piuttosto rafforzata in modo che alla cucitura ad alta velocità, la leva ritorni alla posizione originale in modo sicuro indipendentemente dal tipo di punti da formare. Quando si desidera diminuire la forza di pressione per cucire con punti piccoli o per azionare la macchina a bassa velocità, si può regolare la controforza cambiando la posizione della molla mostrata nella fi gura.

19. RELAZIONE FASE AGO-CROCHET

AVVERTIMENTO :

Al fine di evitare ferimenti causati dall'avvio improvviso della macchina, spegnere la macchina ed assicurarsi in anticipo che il motore abbia completamente cessato di ruotare.

Regolare l'ago e il crochet come descritto di seguito:

1. Girare il volantino per portare la barra ago alla posizione più bassa della sua corsa. Allentare la vite di fi ssaggio① della connessione della barra ago.

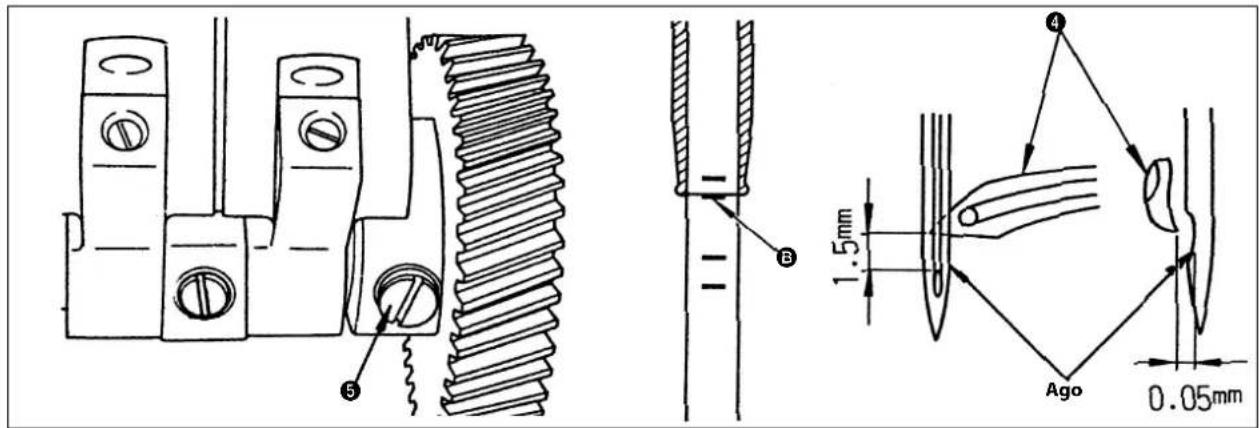

(Determinazione dell'altezza della barra ago)

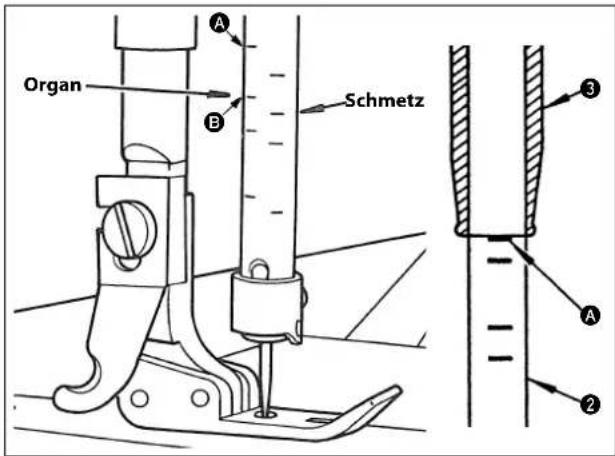

1. Allineare la prima (più in alto) linea di riferimento

A sulla barra ago 2 all'estremità inferiore della boccola inferiore 3 della barra ago. Stringere la vite di fi ssaggio① della connessione della barra ago.

Nel caso in cui l'ago ORGAN (TVx7) sia usato, utilizzare le linee di riferimento sul lato sinistro della barra ago.

Nel caso in cui l'ago Schmetz (come UY-128GAS) sia usato, utilizzare le linee di riferimento sul lato destro della barra ago.

(Determinazione della posizione del crochet)

1. Allentare la vite di fi ssaggio ⑤ per regolare in modo che il crochet ④ si trovi nella posizione più retrocessa quando la barra ago è al punto più basso della sua corsa.

2. Eseguire la regolazione in modo che la punta della lama del crochet ④ sia allineata al centro dell'ago, la punta della lama si trovi ad una distanza di 1,5 mm dall'estremità superiore della cruna dell'ago e sia prevista una distanza di 0,05 mm tra il crochet e l'ago quando la seconda linea di riferimento B sulla barra ago ② è allineata all'estremità inferiore della boccola inferiore ③ della barra ago.

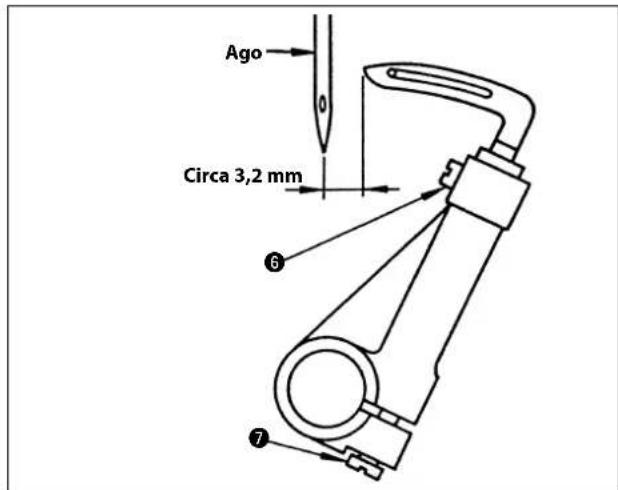

1. Allentare la vite di fi ssaggio ⑥ del crochet e la vite di tenuta del crochet ⑦ ed effettuare la regolazione.

2. Controllare che una distanza di circa 3,2 mm sia lasciata tra il centro dell'ago e la punta della lama del crochet quando il crochet si trova nella posizione più retrocessa.

20. REGOLAZIONE DEL MOVIMENTO LONGITUDINALE DEL CROCHET

AVVERTIMENTO :

Al fine di evitare ferimenti causati dall'avvio improvviso della macchina, spegnere la macchina ed assicurarsi in anticipo che il motore abbia completamente cessato di ruotare.

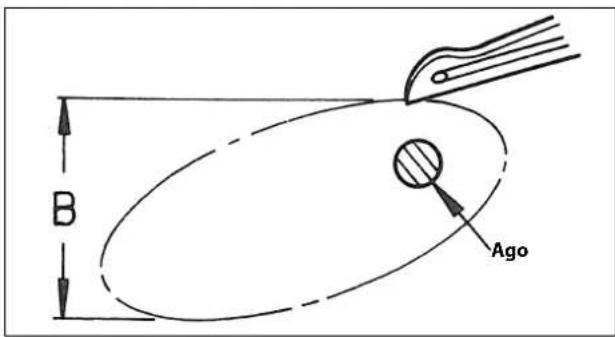

Per quanto riguarda il movimento ovale del crochet, la dimensione B nella fi gura può essere regolata nel seguente ordine.

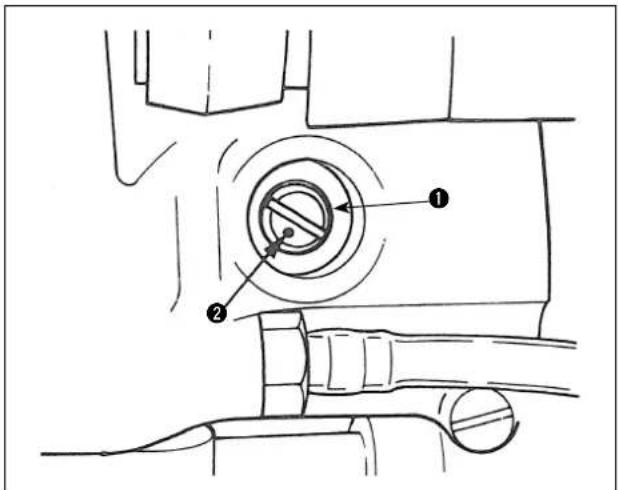

1. Togliere il tappo di gomma.

2. Ruotare il volantino manualmente.

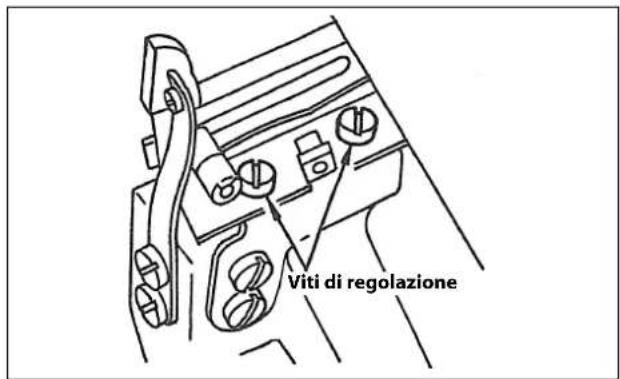

3. Le teste della vite di regolazione placcata ①, vite a testa piatta e vite di tenuta appariranno in questo ordine, quindi per primo, allentare le 2 viti, la vite a testa piatta e la vite di tenuta.

4. Se la marcatura punzonata ② della vite di regolazione ① viene portata a destra, la dimensione B viene aumentata.

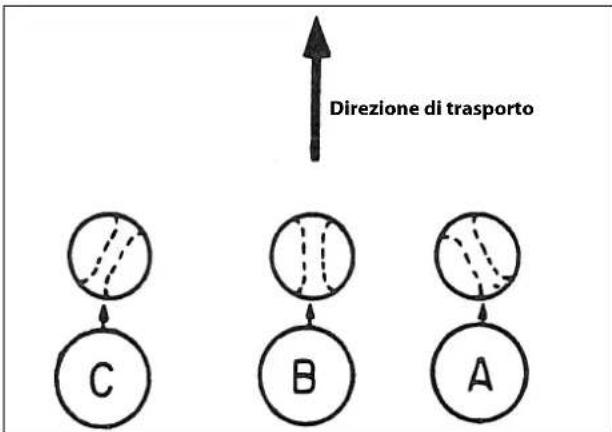

5. La regolazione viene effettuata in base al numero di ago, ma normalmente è regolata all'ago #11.

6. La regolazione deve essere fatta in modo che il crochet si avvicini al lato dell'ago il più possibile sia per l'andata che per il ritorno. Poi, dopo aver impostato la posizione stringendo la vite a testa piatta, stringere saldamente la vite di tenuta.

21. STENDIFILO

AVVERTIMENTO :

Al fine di evitare ferimenti causati dall'avvio improvviso della macchina, spegnere la macchina ed assicurarsi in anticipo che il motore abbia completamente cessato di ruotare.

Lo stendifi lo è necessario nel caso dell'affrancatura e allo stesso tempo esso è molto importante per ottenere i punti stabili senza salti di punto nel caso della cucitura a trasporto normale.

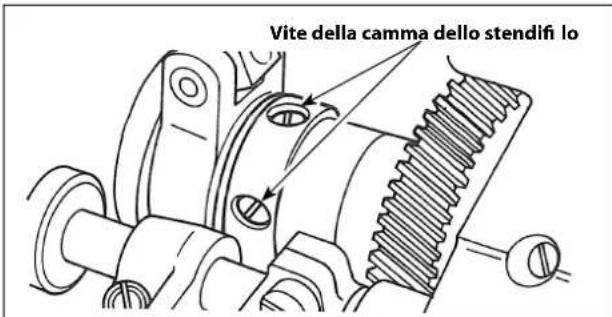

Tempismo dello stendifi lo rispetto all'ago

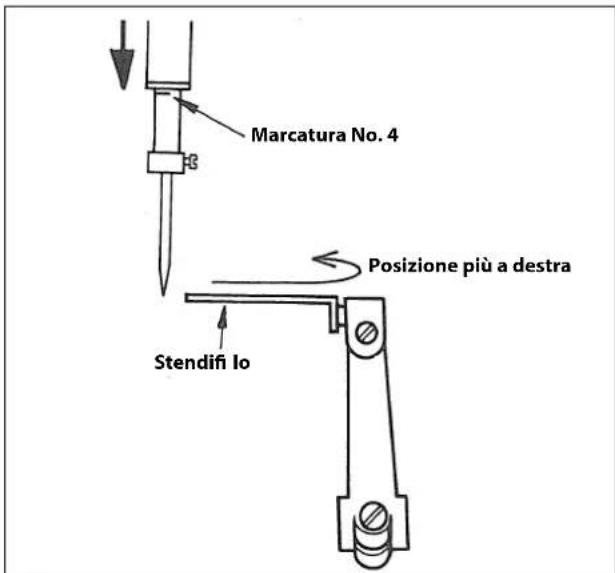

Come mostrato nella fi gura, quando la marcatura No. 4 della barra ago appare dall'estremità inferiore della boccola inferiore della barra ago, fissare lo stendifilo con la vite di fissaggio, mostrata nella figura, della camma dello stendifilo in modo che lo stendifilo sia il più possibile a destra.

MH-481, MH-484

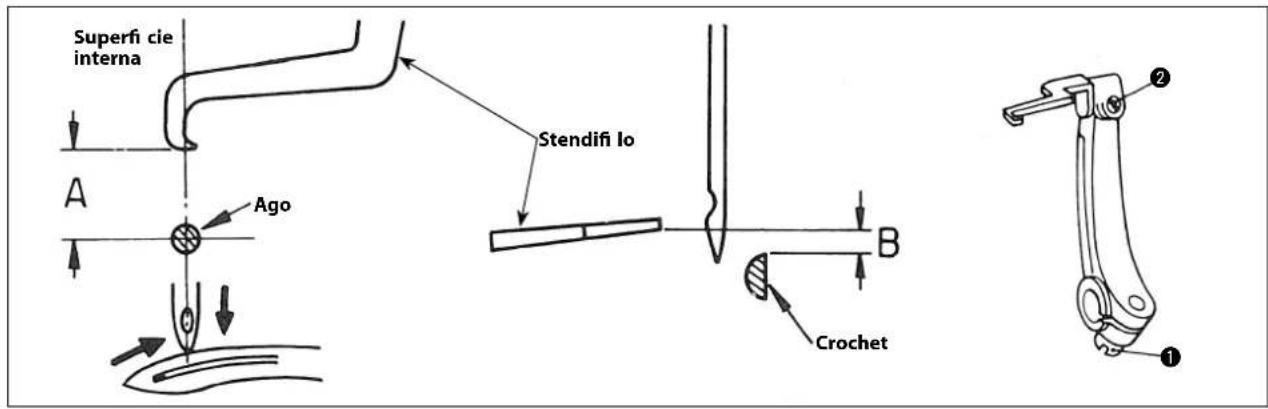

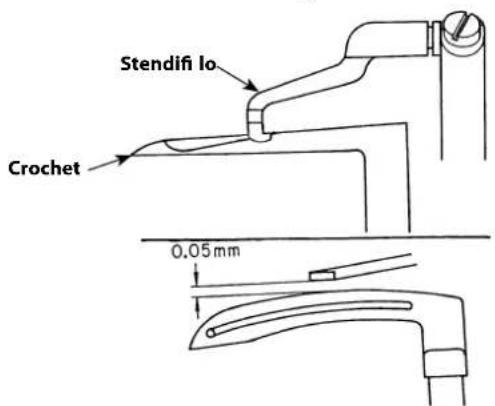

Posizione dello stendifi lo

Quando la punta dell'ago discendente è allineata alla superficie superiore del crochet, regolare lo stendifilo alla posizione indicata dalla fi gura.

① Per la direzione laterale, la superficie interna dello stendifilo deve essere allineata al centro dell'ago.
② Regolare con la vite ① in modo che la dimensione longitudinale A sia di 2 mm (5/64").
③ L'altezza deve essere regolata con la vite ② in modo che la distanza tra la superficie inferiore dello stendifilo e la superfi cie superiore del crochet sia di 0,2 mm (1/100").

MH-481-4, MH-481-5, MH-484-4, MH-484-5

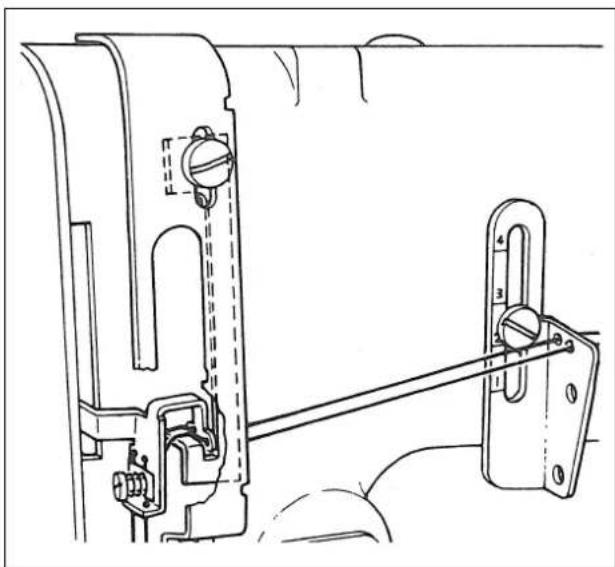

Posizionamento dello stendifi lo in senso laterale

Posizionamento dello stendifi lo in senso longitudinale

Abbassare l'ago. Posizionare lo stendifilo come illustrato qui sopra.

① Per la direzione laterale, regolare la posizione dello stendifilo in modo che una distanza di 0,5 mm sia prevista tra il centro dell'ago e la superficie interna dello stendifilo quando la terza linea di riferimento sulla barra ago appare dall'estremità inferiore della boccola inferiore della barra ago.
② Per la direzione longitudinale, regolare la posizione dello stendifilo con la vite ① in modo che lo stendifi lo sia allineato alla superficie dorsale del crochet quando la barra ago è nel suo punto morto superiore.
③ Regolare l'altezza dello stendifi lo con la vite ② in modo che una distanza di 0,05 mm sia prevista tra l'estremità inferiore dello stendifilo e l'estremità superiore del crochet quando la barra ago è nel suo punto morto superiore.

MH-481, MH-484

MH-481-4, MH-481-5, MH-484-4, MH-484-5

Metodo per stendere il fi lo

① Quando lo stendifi lo ritorna, la punta dello stendi-filo deve afferrare in modo sicuro il filo del crochet e un lato dell'anello del filo dell'ago finché la punta dell'ago non entri nel triangolo del fi lo.
② Dopo che la punta dell'ago è entrata nel triangolo, il crochet deve rilasciare il fi lo.

Quanto sopra è la regolazione dello stendifi lo sia per la cucitura a trasporto normale che per l'affrancatura per formare punti corretti.

Funzione dello stendifi lo (in particolare quando i fi li vengono tagliati)

Lo stendifilo afferra saldamente il filo del crochet e il fi lo dell'ago in 2 punti di un anello prima che l'ago si sollevi fi no al suo punto morto superiore per fermarsi. Poi, la punta del coltello mobile viene a prendere questi 2 fi li e li taglia.

22. ADATTAMENTO DEL MOVIMENTO DELLA PROTEZIONE AGO ALLA GUIDA DELL'ANELLO

AVVERTIMENTO : Al fine di evitare ferimenti causati dall'avvio improvviso della macchina, spegnere la macchina ed assicurarsi in anticipo che il motore abbia completamente cessato di ruotare.

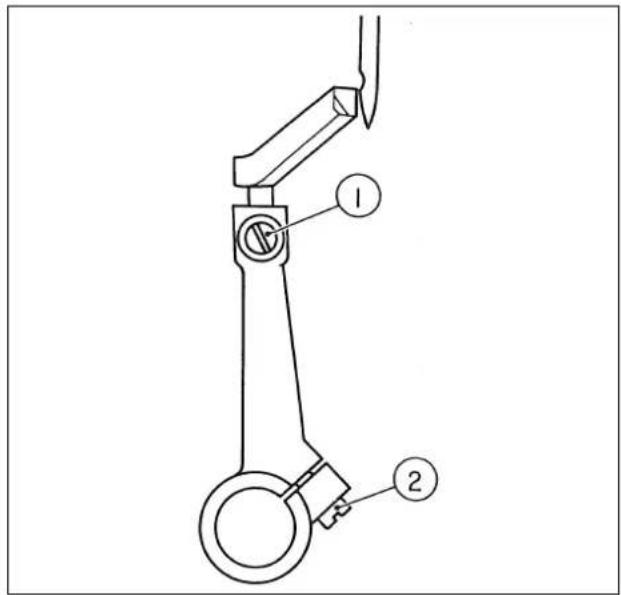

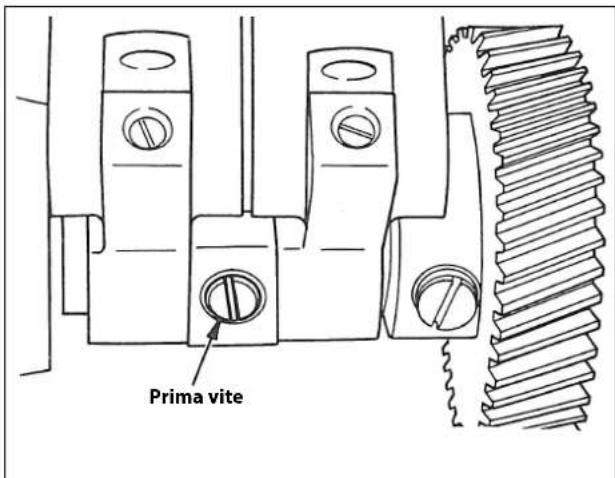

Tempismo della protezione ago

Il tempismo della protezione ago viene determinato allincando la prima vite della fi gura alla parte piatta dell'albero.

Posizione della protezione ago

Regolare in modo che la punta dell'ago tocchi leggermente la protezione ago quando il crochet aggancia il filo dell'ago. Per l'altezza, posizionarla il più in alto possibile, nella misura in cui l'anello del filo dell'ago non sarà rovinato. Allentare le viti di fi ssaggio① e ② per questa regolazione.

Posizione della guida del crochet

La guida del crochet deve essere installata il più vicino possibile al crochet, nella misura in cui essa non toccherà il crochet. Regolare in modo che la dimensione A sia di circa 0,2 - 0,5 mm (1/100" - 1/64") e la dimensione B sia di circa 0,5 - 1,0 mm (1/64" - 3/64").

La dimensione A deve essere regolata allentando la vite ① c per la dimensione B, allentare la vite ②.

23. POSIZIONAMENTO DEL TIRAFILO DEL CROCHET

AVVERTIMENTO :

Al fine di evitare ferimenti causati dall'avvio improvviso della macchina, spegnere la macchina ed assicurarsi in anticipo che il motore abbia completamente cessato di ruotare.

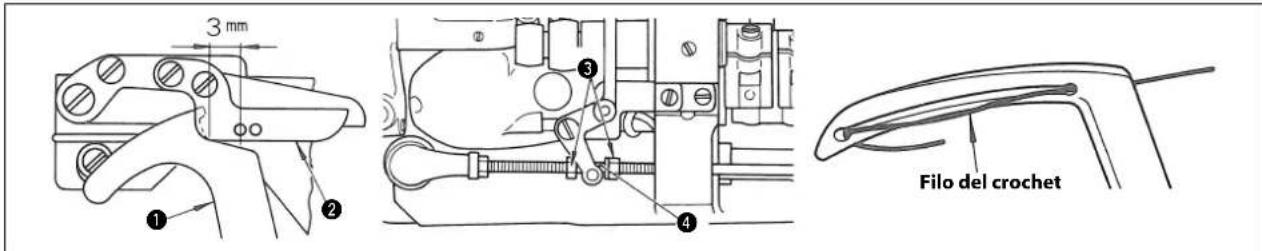

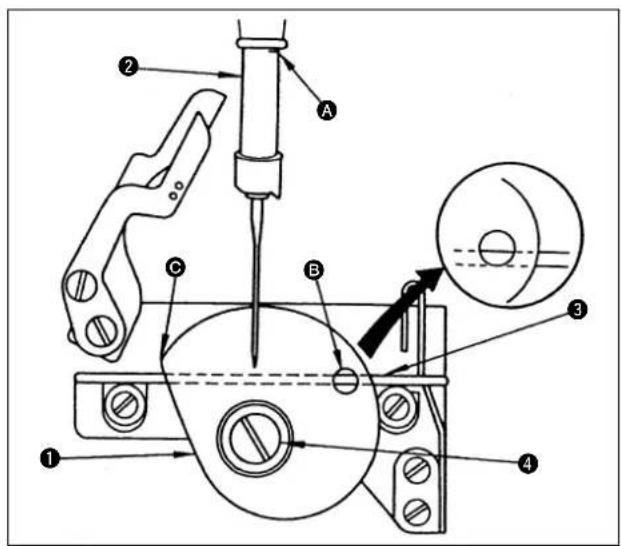

Allentare la vite di fi ssaggio④. Regolare la posizione della camma ① del filo del crochet in modo che il filo metallico ③ sia visibile attraverso il foro di guida B quando la terza linea di riferimento A (terza dall'alto) della barra ago ② è allineata all'estremità inferiore della boccola inferiore della barra ago.

Dopo la regolazione, controllare quanto segue.

1. Quando il filo del crochet si stacca dalla punta C della camma del fi lo del crochet, la punta dell'ago entri pienamente nel triangolo del fi lo del crochet.
2. Quando si è particolarmente interessati al raggrinzamento del tessuto, la superficie inferiore del filo metallico sia allineata all'estremità inferiore del foro di guida B in leggero anticipo rispetto al tempismo normale.

24. POSIZIONE DELLA LEVA TIRAFILO

AVVERTIMENTO :

Al fine di evitare ferimenti causati dall'avvio improvviso della macchina, spegnere la macchina ed assicurarsi in anticipo che il motore abbia completamente cessato di ruotare.

Un anello più grande viene formato dal fi lo dell'ago e, allo stesso tempo, un anello formato è più stretto regolando il movimento della leva tirafi lo in modo da tirare il filo dell'ago verso l'alto, come mostrato nella figura, quando la barra ago è nel suo punto morto inferiore.

Quando un filo sottile è usato, la leva tirafilo deve essere abbassata alla posizione più bassa.

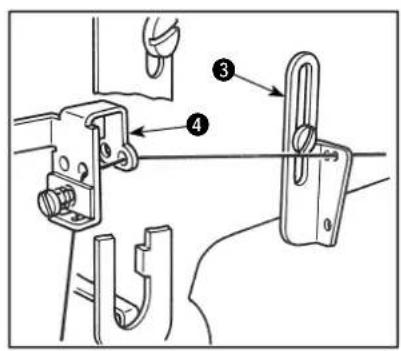

25. POSIZIONE DEL GUIDAFILO INTERMEDIO

La tensione del filo cambia spostando il guidafilo intermedio ① su e giù.

La tensione del fi lo viene aumentata spostando il guidafi lo intermedio verso l'alto o diminuita spostandolo verso il basso.

In generale, regolare la posizione della vite di fi ssaggio ② facendo riferimento alla tabella sottostante.

Filo utilizzato		Scala sul guidafi lo intermedio
Filo di cotone	#80 a #50 2 a 3
	#30 a #20 3 a 4
Filo sinte- tico	#80 a #50 1 a 2
	#30 a #20 2 a 3

26. TAGLIO DEL FILO (MH-481-4, MH-481-5, MH-484-4, MH-484-5)

AVVERTIMENTO :

Al fine di evitare ferimenti causati dall'avvio improvviso della macchina, spegnere la macchina ed assicurarsi in anticipo che il motore abbia completamente cessato di ruotare.

1. Piastra di fi ssaggio del coltello mobile asm.

La prova preliminare per rasatura filo e fissaggio filo può essere effettuata indipendentemente sulla piastra di fissaggio del coltello mobile asm.

(Al termine delle seguenti regolazioni, agganciare i fili manualmente nella parte incava del coltello mobile, tirare il coltello mobile verso la contro-lama per fissare i fili e i fili saranno rasati.)

Dimensioni del coltello mobile

Quando si procede all'affi latura del coltello mobile, correggerlo con la parte Ⓐ al fine di finirlo nella dimensione di 0,5 ± 0,05 mm.

Regolazione della pressione di fi ssaggio

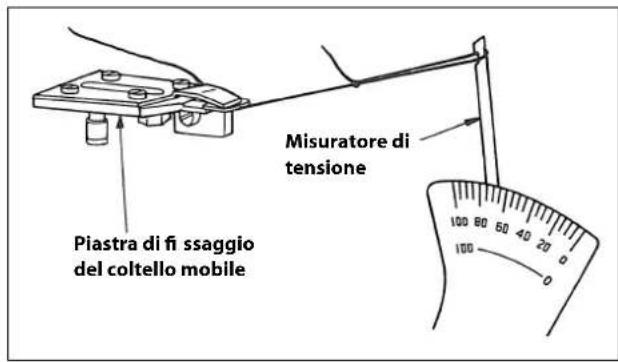

La pressione di fissaggio del filo del crochet applicata dalla molletta di fissaggio del filo è sempre costante indipendentemente dal tipo di fi li di cucitura, che non è necessario modificarla. Se il filo del crochet non viene fi ssato correttamente, si deve sostituire il coltello mobile asm. Quando un filo di cotone No.60 è fissato ed è tirato via come mostrato nell'illustrazione, la tensione corretta è tra 70 e 100 g. L'estremità superiore della molletta e la superfi cie inferiore del coltello mobile si devono innestare uniformemente. Non modifi care la pressione di fissaggio del filo dato che essa è stata correttamente regolata in fabbrica al momento di consegna.

2. Posizionamento del coltello mobile

La posizione del coltello mobile è determinata da quelle di base del coltello mobile, piastra di fissaggio della base del coltello mobile e fermo.

Posizione laterale della base del coltello mobile

Regolarla entro un campo fornito dai fori di vite ovali. Se viene spostata verso destra, la lunghezza del fi lo rimanente sull'ago è aumentata.

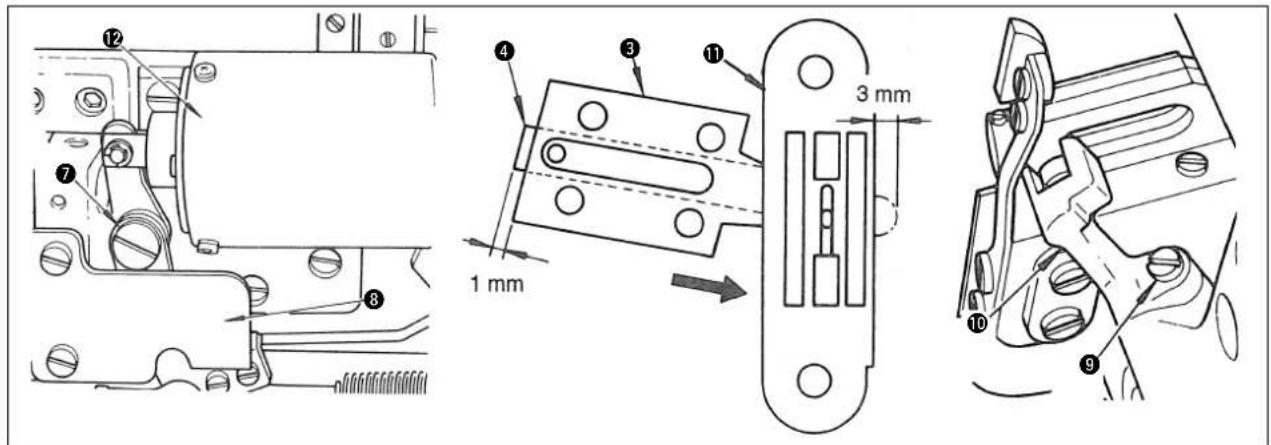

Posizione longitudinale della base del coltello mobile

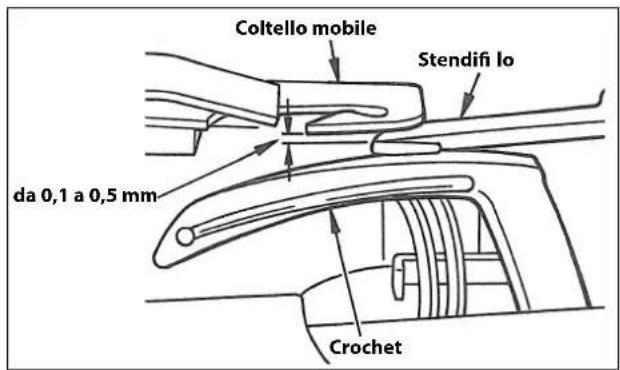

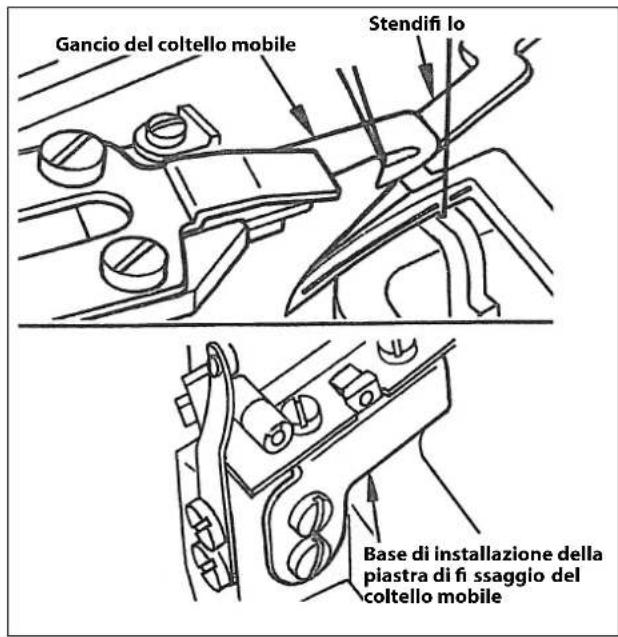

Fornire un gioco da 0,1 mm a 0,5 mm tra il coltello mobile e lo stendifi lo in modo che il coltello non sbatte contro lo stendifi lo quando il primo si e avvicinato al secondo.

Corsa del coltello mobile

Allentare vite ⑨, effettuare regolazione tramite forcella ⑩ di movimentazione del coltello in modo che l'estremità posteriore di coltello mobile ④ sporge per 1 mm da contro-lama ③ con leva ⑦ del rasafi lo in contatto con fermo ⑧. Regolare quindi la posizione di elettro valvola ⑫ per far fermare coltello mobile ④ ad una distanza di 3 mm da placca ago ⑪ quando il coltello viene spostato al suo punto più lontano.

Posizione longitudinale del coltello mobile

Il coltello mobile deve tornare indietro accompagnando soltanto i due fili che erano stati tenuti dallo stendifilo senza fallo. Altrimenti, regolare la posizione longitudinale del coltello mobile spostando la piastra di fi ssaggio in modo che il coltello agganci soltanto i due fi li che sono tenuti dallo stendifi lo indipendentemente dalla corsa.

27. REGOLAZIONE DELLO SCARTAFILO (MH-481-4, MH-481-5, MH-484-4, MH-484-5)

AVVERTIMENTO :

Al fine di evitare ferimenti causati dall'avvio improvviso della macchina, spegnere la macchina ed assicurarsi in anticipo che il motore abbia completamente cessato di ruotare.

Posizione dello scartafi lo contro l'ago

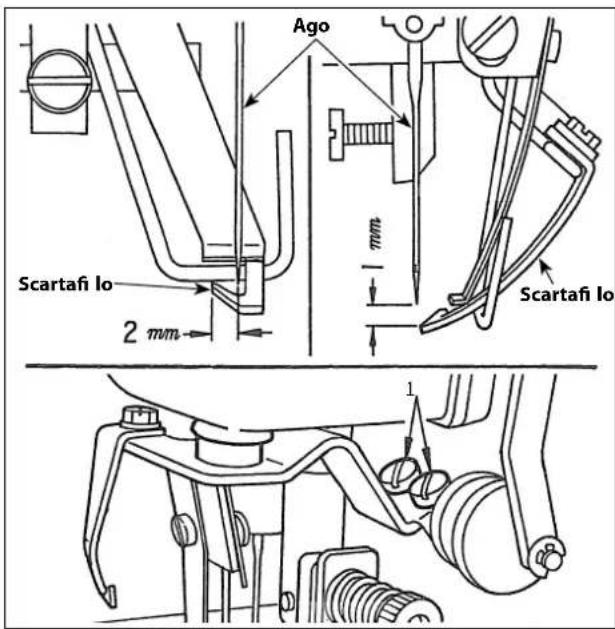

Il gioco verticale tra lo scartafi lo e la punta dell'ago deve essere 1 mm e il gioco orizzontale con il centro dell'ago deve essere 2 mm. Si può regolarlo allentando le viti 1 di fi ssaggio sul braccio di movimentazione dello scartafi lo.

La posizione più avanzata dello scartafi lo

La posizione più avanzata dello scartafi lo è determinata dalla posizione dell'elettro valvola di movimento dello scartafi lo. Regolare la posizione dell'elettro valvola per mezzo di vite 1 in modo che l'estremità superiore dello scartafi lo raggiunga l'estremità sinistra del piedino premistoffa quando il pistone dell'elettro valvola è andato alla sua posizione più alta.

* Dopo che una posizione corretta è stata ottenuta, assicurarsi che lo scartafi lo non tocchi l'ago e che cuscino attaccato al braccio di movimento dello scartafilo rimanga sulla superficie inferiore del braccio quando lo scartafi lo è stato portato indietro. Se il cuscino non rimane sulla superfi cie del braccio, si deve regolare la posizione dell'elettro valvola, perché l'elettro valvola è stata installata a una posizione troppo alta o la corsa dell'elettro valvola è più corta dello standard di 8,5 mm.

28. REGOLAZIONE DEL BRACCIO MORSETTO DEL FILO DELL'AGO (MH-481-4, MH-481-5, MH-484-4, MH-484-5)

AVVERTIMENTO :

Al fine di evitare ferimenti causati dall'avvio improvviso della macchina, spegnere la macchina ed assicurarsi in anticipo che il motore abbia completamente cessato di ruotare.

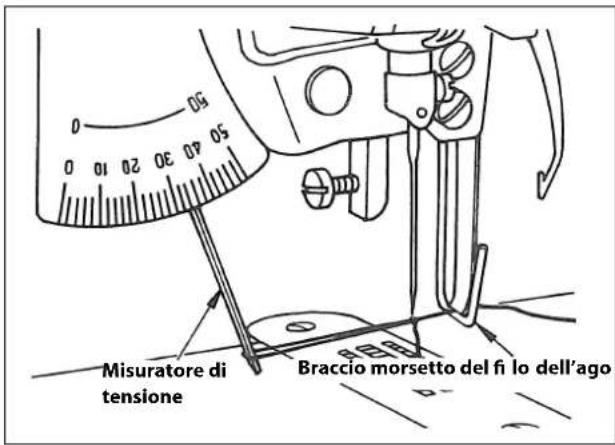

La funzione del braccio morsetto del fi lo dell'ago è di premere il fi lo dell'ago che era maneggiato dallo scarta-filo al fine di prepararsi per i lavori di cucitura seguenti. Regolare la tensione della molletta in modo che la pressione di fi ssaggio sia in un campo compreso tra 30 e 40 g quando il fi lo dell'ago di cotone No.60 viene estratto. Questa pressione è comune a tutti i generi di fi li di cucitura. Perciò, non è necessario modifi care la suddetta pressione ogni volta che un fi lo viene sostituito.

* Regolarla con cura per non applicare pressione irregolare alla molletta.

29. REGOLAZIONE DELLA QUANTITÀ DI ESTRAZIONE DEL FILO DEL CROCHET (MH-481-4, MH-481-5, MH-484-4, MH-484-5)

AVVERTIMENTO :

Al fine di evitare ferimenti causati dall'avvio improvviso della macchina, spegnere la macchina ed assicurarsi in anticipo che il motore abbia completamente cessato di ruotare.

La quantità standard di estrazione del filo del crochet viene ottenuta posizionando la leva di estrazione ① del fi lo del crochet ad una distanza di 3 mm dal foro del percorso del filo nel guidafilo ② della camma immediatamente prima che il rasafi lo venga azionato. Allentare il dado ③ ed effettuare la regolazione spostando il blocco scorrevole di rilascio ④ della tensione del fi lo della camma a destra o a sinistra.

Per alcuni tipi di ago, il filo del crochet può sfilarsi dal crochet. In tal caso, effettuare la regolazione in modo che un fi lo più lungo venga estratto.

30. ATTREZZO ADATTABILE PER ARRICCIATURA (MH-484, MH-484-4, MH-484-5)

AVVERTIMENTO :

Al fine di evitare ferimenti causati dall'avvio improvviso della macchina, spegnere la macchina ed assicurarsi in anticipo che il motore abbia completamente cessato di ruotare.

Gli attrezzi adattabili S060 e S061 sono disponibili per il modello MII-484.

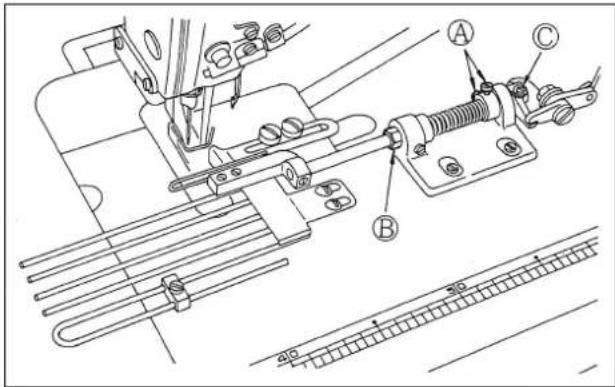

S060 (Attrezzo adattabile per arricciatura)

Con il S060, è possibile arricciare solo il tessuto inferiore.

S061 (Attrezzo adattabile per arricciatura intermittente)

Con il S061, è possibile eseguire l'arricciatura in modo intermittente come si desidera azionando la leva del pedale.

Fare riferimento al Manuale d'Istruzioni separato, preparato per il S060, S061 per ulteriori dettagli della regolazione.

31. PULEGGIA MOTORE E LA VELOCITÀ DI CUCITURA (MH-481, MH-484)

1) Utilizzare il motore a frizione trifase 400 W c.a.
2) Usare una cinghia a V tipo M.
3) La seguente tabella mostra la relazione tra la puleggia motore e la velocità di cucitura.

Modello	Velocità di cucitura	Diametro valido del volantino	Numero di poli	Frequenza	Velocità di rotazione del motore	Diametro valido della puleggia motore
MH-481 MH-484	5.500 sti/min	67,4 mm 2		50 Hz 2.865 giri/min		130
				60 Hz 3.430 giri/min		110
	5.000 sti/min			50 Hz 2.865 giri/min		115
				60 Hz 3.430 giri/min		100
	4.500 sti/min			50 Hz 2.865 giri/min		105
				60 Hz 3.430 giri/min		90

(Attenzione) Il diametro effettivo della puleggia del motore si ottiene sottraendo 5 mm dal diametro esterno.

1. INCONVENIENTI IN CUCITURA E RIMEDI

Inconvenienti	Cause Rimedi
1. Rottura del fi lo	1 La qualità del fi lo è scarsa.2 Il fi lo è troppo spesso per l'ago.3 Rottura del fi lo a causa del surri-scaldamento dell'ago.4 La tensione del fi lo è troppo alta.5 Il percorso del fi lo dell'ago, crochet, placca ago, protezione ago, guida del crochet e gli altri percorsi del filo sono graffiati.6 Eccessivo fi lo è rimasto e agganciato di nuovo.	○ Utilizzare un altro fi lo di migliore qualità.○ Sostituire il fi lo o l'ago con quello idoneo.○ (Ciò si verifica sul filo sintetico.)Applicare l'olio lubrifi cante siliconico (Fare riferimento a "11. COME INSTALLARE L'UNITÀ DI LUBRIFICAZIONE A OLIO SILICONICO") o ridurre la velocità di cucitura.○ Diminuire la tensione del fi lo.Fare riferimento a "9. TENSIONE DEL FILO."○ Renderli lisci per mezzo di pietra da cote o lucidatura.○ Attivare la leva tirafi lo.Fare riferimento a "24. POSIZIONE DELLA LEVA TI-RAFILO."
2. Salti di punto	1 Salti di punto del fi lo dell'ago* Due punti consecutivi sono saltati sul fi lo dell'ago.(Questo problema si verifi ca quando il crochet non è riuscito a agganciare il fi lo dell'ago.)2 Salti di punto del fi lo del crochet* Una costura indipendente viene saltata sul fi lo del crochet.(Questo problema si verifi ca quando l'ago non riesce a scende-re nell'anello triangolare formato dal fi lo del crochet.)	○ Verifi care il movimento del crochet.Fare riferimento a "19. RELAZIONE FASE AGO-CRO-CHET."○ Verifi care la distanza tra il crochet e l'ago.Fare riferimento a "19. RELAZIONE FASE AGO-CRO-CHET."○ Controllare il tempismo tra il crochet e l'ago.Fare riferimento a "19. RELAZIONE FASE AGO-CRO-CHET."○ Cercare di aumentare la tensione del filo della leva tirafilo a seconda del tipo di fi lo.Fare riferimento a "24. POSIZIONE DELLA LEVA TI-RAFILO."○ Verifi care che l'ago sia attaccato correttamente.Fare riferimento a "6. POSIZIONAMENTO DELL'AGO."○ Controllare la posizione e il tempismo della protezione ago.Fare riferimento a "22. ADATTAMENTO DEL MOVIMENTO DELLA PROTEZIONE AGO ALLA GUIDA DELL'ANELLO."○ Verificare che il filo sia correttamente inflato.Fare riferimento a "7. INFILATURA DELLA TESTA DELLA MACCHINA" e "8. INFILATURA DEI CRO-CHET."○ Verifi care il movimento del crochet. Verifi care la distanza tra il crochet e l'ago. Fare riferimento a "19. RELAZIONE FASE AGO-CRO-CHET."○ Controllare il tempismo del tirafi lo del crochet. Fare riferimento a "23. POSIZIONAMENTO DEL TIRA-FILO DEL CROCHET."○ Regolare la posizione del gancio dello stendifi lo. Fare riferimento a "21. STENDIFILO."○ Aumentare la tensione del fi lo del crochet leggermente. Fare riferimento a "9. TENSIONE DEL FILO."○ Verificare che il filo sia correttamente inflato. Fare riferimento a "7. INFILATURA DELLA TESTA DELLA MACCHINA" e "8. INFILATURA DEI CRO-CHET."
	3 Salti di punto del fi lo dell'ago* La costura viene saltata sul fi lo dell'ago a causa di collegamento insuffi ciente tra gli anelli.(Questo problema si verifi ca quando il fi lo dell'ago è estremamente inclinato a sinistra.)Se si verifi ca quando è usato un fi lo sintetico.Se si verifi ca quando è usato un fi lo sintetico misto.	○ Verifi care il movimento del crochet. Verifi care la distanza tra il crochet e l'ago. Fare riferimento a "19. RELAZIONE FASE AGO-CRO-CHET."○ Ridurre la velocità di cucitura.○ Applicare l'olio lubrifi cante siliconico. Fare riferimento a "11. COME INSTALLARE L'UNITÀ DI LUBRIFICAZIONE A OLIO SILICONICO."○ Utilizzare un ago per fi li sintetici.○ Diminuire la quantità di agganciamento del crochet. Fare riferimento a "19. RELAZIONE FASE AGO-CRO-CHET."○ Ridurre la velocità di cucitura.○ Applicare l'olio lubrifi cante siliconico. Fare riferimento a "11. COME INSTALLARE L'UNITÀ DI LUBRIFICAZIONE A OLIO SILICONICO."
3. Punti lenti	1 La tensione del fi lo dell'ago è troppo bassa.2 La tensione del fi lo del crochet è troppo alta.3 Il tirafi lo del crochet non alimenta una suffi ciente lunghezza di fi lo.4 Il fi lo è troppo spesso per la dimensione dell'ago.5 La posizione di montaggio del guidafi lo intermedio non è adatta.6 La posizione della leva tirafi lo non è adatta.7 La placca ago non è adatta.	○ Stringere il dado di tensione del fi lo dell'ago. Fare riferimento a "9. TENSIONE DEL FILO."○ Allentare il dado di tensione del fi lo del crochet. Fare riferimento a "9. TENSIONE DEL FILO."○ Modificare l'ordine di infilatura nel guidafilo del crochet. Fare riferimento a "23. POSIZIONAMENTO DEL TIRA-FILO DEL CROCHET."○ Cercare di utilizzare un ago diverso. Fare riferimento a "6. POSIZIONAMENTO DELL'AGO."○ Cercare di abbassare la posizione.Fare riferimento a "25. POSIZIONE DEL GUIDAFILO INTERMEDIO."○ Cercare di sollevare la posizione della leva.Fare riferimento a "24. POSIZIONE DELLA LEVA TI-RAFILO."○ Sostituirla con un'altra placca ago che abbia un foro più grande dell'ago.
4. Rottura dell'ago	1 L'ago è piegato.2 Il tempismo tra il trasporto e l'ago non è corretta.3 La posizione del piedino premi-stoffa non è corretta.4 Il movimento della protezione ago non è adeguato.5 La tensione del fi lo dell'ago è troppo alta.6 Lo spessore dell'ago non è adatto.	○ Sostituirlo con un ago diritto.Fare riferimento a "6. POSIZIONAMENTO DELL'AGO."○ Regolare il tempismo.Fare riferimento a "17. REGOLAZIONE DEL TEMPI-SMO DEL TRASPORTO."○ Controllare che il foro del piedino premistoffa, il foro della placca ago e la piastra di guida dell'anello si trovino nel centro dell'ago.○ Controllare la posizione e il tempismo del movimento della protezione ago.Fare riferimento a "22. ADATTAMENTO DEL MOVI-MENTO DELLA PROTEZIONE AGO ALLA GUIDA DELL'ANELLO."○ Diminuire la tensione.Farc riferimento a "9. TENSIONE DEL FILO."○ Sostituirlo con un ago adatto in conformità con la qualità e il peso del materiale da cucire.Farc riferimento a "6. POSIZIONAMENTO DELL'AGO."
5. Raggrinzamento del tessuto	1 La tensione del fi lo è troppo alta.2 Il tempismo del tirafi lo del cro-chet non è corretto.3 I percorsi del fi lo non sono lisci.4 La pressione del piedino premi-stoffa è insuffi ciente.5 Ago6 Placca ago	○ Ridurre la tensione del fi lo, in particolare, la tensione del fi lo del crochet.Fare riferimento a "9. TENSIONE DEL FILO."○ Anticipare leggermente il tempismo.Fare riferimento a "23. POSIZIONAMENTO DEL TIRA-FILO DEL CROCHET."○ Lucidare il percorso del fi lo con sostanze abrasive su un fi lo grosso #8.○ Stringere la vite di regolazione.Fare riferimento a "12. REGOLAZIONE DEL PIEDINO PREMISTOFFA."○ Usare un ago più sottile.○ Utilizzare una placca ago progettata per materiali fi ni.○ Rapporto di trasporto differenziale; Applicare il rapporto 1:0,7 per stendere.
6. Trasporto irregolare del tessuto	1 Piedino premistoffa2 Pressione del piedino premistoffa	○ Utilizzare un piedino premistoffa tipo scorrevole.Fare riferimento a "12. REGOLAZIONE DEL PIEDINO PREMISTOFFA."○ Ridurre la pressione.Fare riferimento a "12. REGOLAZIONE DEL PIEDINO PREMISTOFFA."
