MANUALE UTENTE TKHU 2 A2 TRONIC

SMARTPHONE Istruzioni per l'uso

• 221 ■TKHU 2 A2 Indice Introduzione p. 223
• Uso conforme p. 223
• Indicazioni sui marchi p. 224
• Avvertenze e simboli utilizzati p. 224
• Indicazioni relative alla sicurezza p. 227
• Elementi di comando p. 230
• Dati tecnici p. 231
• Indicazioni sulla dichiarazione di conformità CE p. 232
• Controllo della fornitura p. 232
• Utilizzo e funzionamento p. 233
• Montaggio del supporto auto p. 233
• Montaggio del morsetto per feritoie di ventilazione p. 233
• Inserimento del telefono cellulare nel supporto . 234 Caricamento del telefono cellulare p. 235
• Ricerca dei guasti p. 236
• Pulizia e cura Conservazione in caso di non utilizzo . 237■ 222 p. 237

223 ■TKHU 2 A2 Introduzione Congratulazioni per l’acquisto del nuovo apparecchio. È stato scelto un prodotto di alta qualità. Il manuale di istruzioni è parte integrante del presente prodotto. Esso contiene importanti indicazioni sulla sicurezza, l’uso e lo smaltimento. Prima di utilizzare il prodotto, acquisire dimestichezza con tutte le indicazioni relati- ve ai comandi e alla sicurezza. Utilizzare il prodotto solo come descritto e per i campi d’impiego indicati. Conservare con cura il manuale. In caso di cessione del prodotto a terze persone, consegnare anche tutta la relativa documentazione. Uso conforme Il supporto per cellulare è un apparecchio dell’elettroni- ca informatica e serve al fissaggio e al contemporaneo caricamento di telefoni cellulari (e di altri apparecchi da 5 Volt con attacco USB) in un’autovettura. L’adatta- tore USB per autovetture è adatto solo a veicoli dotati di accendisigari il cui polo negativo sia a massa. Un uso diverso o esulante da quanto sopra è consi- derato non conforme e può causare danni e lesioni. Sono escluse rivendicazioni di qualsiasi genere per danni derivanti da uso non conforme o modifiche eseguite in proprio. Questo prodotto è destinato esclusivamente all’uso privato e non commerciale.■ 224

Indicazioni sui marchi USB è un marchio registrato di USB Implementers Forum, Inc. Tutti gli altri nomi e prodotti possono essere marchi o marchi registrati dei rispettivi proprietari. Avvertenze e simboli utilizzati Nel presente manuale di istruzioni, sulla confezione e sull’apparecchio vengono utilizzate le seguenti avvertenze (se pertinenti): PERICOLO Un'avvertenza contrassegnata da questo livello di pericolo indica una situazione pericolosa. Se non si evita tale situazione pericolosa, essa darà luogo a lesioni gravi o provocare la morte. ► Seguire le indicazioni riportate in questa avver- tenza per evitare il pericolo di gravi lesioni o di morte.IT

225 ■TKHU 2 A2 AVVERTENZA Un'avvertenza contrassegnata da questo livello di pericolo indica una situazione potenzialmente pericolosa. Se non si evita tale situazione pericolosa, essa può dare luogo a lesioni gravi o provocare la morte. ► Seguire le indicazioni riportate in questa avver- tenza per evitare il pericolo di gravi lesioni o di morte. CAUTELA Un'avvertenza contrassegnata da questo livello di pericolo indica una situazione potenzialmente pericolosa. Qualora non fosse possibile evitarla, tale situazio- ne di pericolo può causare lesioni. ► Seguire le indicazioni di questa avvertenza per evitare lesioni personali.■ 226

ATTENZIONE Un'avvertenza contrassegnata da questo livello di pericolo indica la possibilità di danni materiali. Qualora non fosse possibile evitarla, tale situazio- ne può causare danni materiali. ► Seguire le indicazioni di questa avvertenza per evitare danni materiali. NOTA ► Una nota fornisce ulteriori informazioni volte a facilitare l'uso dell'apparecchio. Il marchio E è un marchio di prova che con- trassegna i componenti di autovetture soggetti all’obbligo di omologazione, e serve a indi- care che le prove necessarie sono state effettuate e che è stato conferito il marchio di omologazione CEE. Le lettere “XX” sono segnaposto e stanno per il Paese in cui è stata emessa l’omologazione. Il simbolo Smart Fast Charge indica che con la tecnologia impiegata negli apparecchi compatibili è possibile ridurre il tempo necessario per la ricarica. Agli apparecchi compatibi- li collegati viene segnalato automaticamente che essi utilizzano la corrente di ricarica massima utilizzabile.IT

227 ■TKHU 2 A2 Indicazioni relative alla sicurezza ■ Prima dell’uso, controllare l’apparecchio per rile- vare eventuali danni esterni visibili. Non mettere in funzione un apparecchio danneggiato o caduto. ■ In caso di danni al cavo o agli attacchi, fare sosti- tuire tali componenti da personale specializzato autorizzato o dal servizio di assistenza ai clienti, al fine di evitare rischi. ■ Questo apparecchio può essere utilizzato dai bam- bini a partire dall’età di 8 anni e da persone con capacità fisiche, sensoriali o mentali ridotte ovvero prive di esperienze e/o conoscenze in merito qua- lora siano sorvegliati o siano stati adeguatamente istruiti sull’uso sicuro dell’apparecchio e ne abbia- no compreso i relativi rischi. I bambini non devono giocare con l’apparecchio. La pulizia e la manuten- zione a cura dell’utente non devono essere eseguiti dai bambini se non sorvegliati. PERICOLO ► I materiali di imballaggio (per es. pellicole o espanso rigido) non devono venire utilizzati per giocarvi. Sussiste pericolo di soffocamento! ► Il materiale di imballaggio non è un giocattolo!■ 228

■ Non aprire mai l’apparecchio e non effettuare mai lavori di riparazione su di esso. ■ Proteggere l’apparecchio dall’umidità e dalla pe- netrazione di liquidi. ■ Non esporre mai l’apparecchio al calore estremo o a un’elevata umidità dell’aria. Ciò vale in partico- lare per la conservazione in automobile. In caso di lunghi tempi di permanenza e di condizioni mete- orologiche calde con esposizione ai raggi solari, si sviluppano temperature elevate all’interno dell’a- bitacolo e nel cruscotto. Rimuovere gli apparecchi elettrici ed elettronici dal veicolo. ■ AVVERTENZA Nel montaggio del supporto provvedere a garantire che esso non ostacoli la guida, la frenatura o l’utilizzabilità degli altri sistemi operativi della vettura (per es. airbag) e non limiti la visuale durante la guida. ■ AVVERTENZA Non collocare il supporto per cellulare nella zona di apertura degli airbag o nel- le sue vicinanze, in quanto nel caso di un interven- to degli airbag il supporto verrebbe scaraventato per l’abitacolo e potrebbe causare gravi ferimenti.IT

229 ■TKHU 2 A2 ■ Sincerarsi che il supporto non venga installato in una posizione tale che vi sia pericolo di venire a contatto con esso in caso di incidente o scontro. ■ Seguire a tale scopo il manuale di istruzioni del cellulare/terminale. ■ Se nell’adattatore USB per auto si riscontra odore di bruciato o lo sviluppo di fumo, staccarlo imme- diatamente dall’accendisigari. ■ AVVERTENZA Evitare assolutamente di inala- re il fumo, in quanto esso è nocivo. ■ Rispettare tutte le leggi locali vigenti. Durante la guida, le mani devono essere sempre libere per svolgere le operazioni di guida. La sicurezza nel traffico durante la guida ha sempre la priorità. Utilizzare questo supporto solo se esso non rappre- senta alcun tipo di pericolo per la guida.■ 230

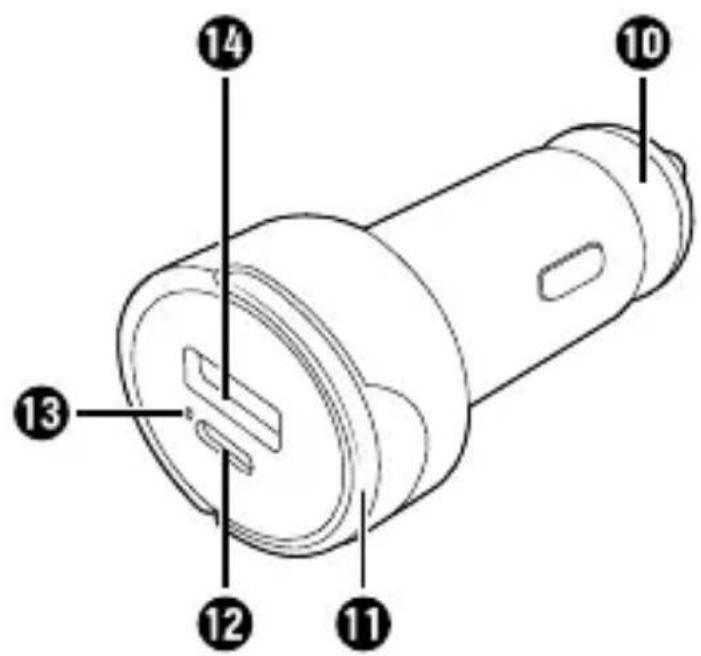

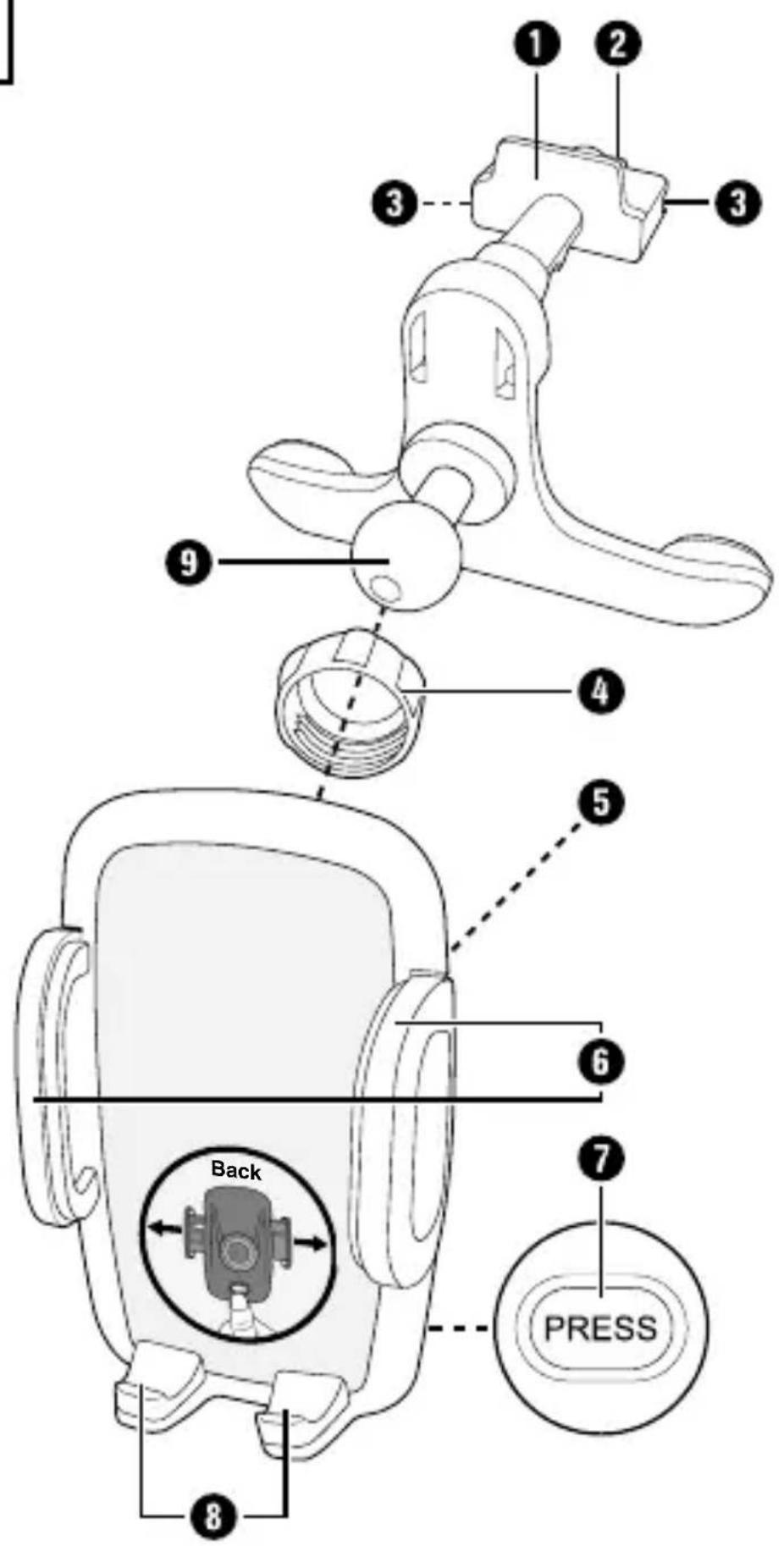

Elementi di comando 1 Leva 2 Gancio 3 Intagli 4 Anello filettato 5 Sede del giunto sferico 6 Ganasce del supporto per cellulare 7 Tasto PRESS 8 Sostegno del supporto per cellulare 9 Giunto sferico 0 Adattatore USB per auto q Staffa di sostegno w Porta USB tipo C e LED di funzionamento r Porta USB tipo A t Cavo di carica z Connettore micro USB u Connettore USB tipo C (da micro USB a USB tipo C) i Manuale di istruzioni (immagine simbolo)IT

(corrente continua), 2 A Tensione di uscita / corrente di uscita USB-A 5 V (corrente continua), 2,1 A* Tensione di uscita/ corrente di uscita USB-C 5 V (corrente continua), 3 A* Distanza tra le ganasce del supporto circa 5,0 - 9,0 cm Dimensioni (supporto senza morsetto per feritoie di ventilazione) circa 11,0 x 6,7 x 5,3 cm Peso (supporto con morsetto per feritoie di ventilazione) circa 90 g Dimensioni (adattatore USB per auto) circa 5,9 x 3,4 x 3,0 cm Peso (adattatore USB per auto) circa 20 g Temperatura di esercizio da 15 °C a +40 °C Temperatura di conservazione da 0 °C a +55 °C Umidità dell'aria ≤ 75 % (senza condensa)■ 232

• Con un utilizzo contemporaneo dei due attacchi USB w/r, il consumo complessivo di corrente degli apparecchi collegati non deve essere superiore a 3 A. Indicazioni sulla dichiarazione di conformità CE Il presente apparecchio soddisfa, per quanto riguarda la rispondenza ai requisiti fondamentali e alle altre norme inerenti, la Direttiva sulla compatibilità elettromagnetica 2014/30/EU, il regolamento ONU R10 e la Direttiva RoHS 2011/65/EU. La dichiarazione di conformità UE completa è a disposizione presso l’importatore. Controllo della fornitura Prima della messa in funzione, verificare l’integrità della fornitura e controllare se sono eventualmente presenti dei danni (vedere figg. A e B). In caso di for- nitura incompleta o in presenza di danni da trasporto o da imballaggio inadeguato, rivolgersi alla linea diretta di assistenza (vedere capitolo Assistenza). Prelevare tutte le parti dalla confezione e rimuovere dall’apparecchio tutto il materiale di imballaggio, eventuali pellicole protettive o simili.IT

233 ■TKHU 2 A2 ▯ Supporto per auto con morsetto per feritoie di venti- lazione (costituito da due pezzi) ▯ Adattatore USB per auto 0 ▯ Cavo di carica t ▯ Il presente manuale di istruzioni i Utilizzo e funzionamento Montaggio del supporto auto ♦ Svitare l’anello filettato 4 dal supporto auto per cellulare ruotandolo in senso antiorario. ♦ Posizionare l’anello filettato 4 sopra il giunto sferico 9 e premere il giunto sferico 9 nella sede del giunto sferico 5 (vedere fig. C). ♦ Avvitare saldamente l’anello filettato 4 sulla sede del giunto sferico 5 in senso orario. Montaggio del morsetto per feritoie di ventilazione ♦ Tirare la leva 1 verso il supporto per auto e mantenerla tirata. ♦ Introdurre il gancio 2 tra due feritoie di ventilazione e agganciarlo ad una feritoia. ♦ Rilasciare lentamente la leva 1 applicando allo stesso tempo i due intagli 3 ad una feritoia di ventilazione.■ 234

♦ Orientare il supporto per auto in modo che i due bracci del morsetto per feritoie di ventilazione poggino sul cruscotto. Con il giunto sferico 9 ruo- tabile di 360° si può adattare il supporto per auto alle proprie esigenze orientandolo in direzione orizzontale e verticale. Allentare leggermente l’anello filettato 4 per poter regolare più facil- mente il giunto sferico 9. ♦ Per rimuovere il supporto per auto, tirare la leva 1 verso il supporto per auto e mantenerla tirata. ♦ Sganciare il gancio 2 e tirarlo attraverso la feritoia di ventilazione. Inserimento del telefono cellulare nel supporto

Back Premere il tasto PRESS 7 sul retro dell’apparecchio e le ganasce di sostegno 6 del supporto auto per cellulare fuoriescono automaticamente. ♦ Collocare il cellulare sui sostegni 8 del supporto. ♦ Spingere le ganasce del supporto 6 verso l’interno fino a quando il cellulare non si trova in una posi- zione ben stabile. ♦ Per rimuovere il cellulare dal supporto, premere il tasto PRESS 7.IT

235 ■TKHU 2 A2 Caricamento del telefono cellulare ♦ Allacciare l’adattatore USB per auto 0 alla ten- sione di bordo (accendisigari) della vettura. Il LED di funzionamento e si accende con luce bianca segnalando che l’adattatore USB per auto 0 è pronto per l’uso. A seconda del tipo di veicolo potrebbe essere necessario accendere prima il quadro. ♦ Collegare il cavo di carica t alla porta USB tipo A r dell’adattatore USB per auto 0 e al cellulare. Per utilizzare il connettore USB tipo C u, applicarlo al connettore micro USB z. Il processo di ricarica inizia immediatamente e viene segnalato sul display del cellulare. NOTA ♦ Per utilizzare la porta USB tipo C w, è necessa- rio un apposito cavo che non è compreso nel materiale in dotazione. Rivolgersi ad un negozio specializzato. ♦ Al termine del processo di ricarica sfilare l’adattato- re USB per auto 0 dall’accendisigari afferrandolo per la staffa di sostegno q.■ 236

ATTENZIONE ► Nel caso di vetture nelle quali l'accendisigari funziona anche se l'accensione è spenta, l'ap- parecchio dopo l'utilizzo deve venire staccato dall'accendisigari. Altrimenti la batteria della vettura potrebbe scaricarsi per un periodo piut- tosto lungo, in quanto l'apparecchio assorbe corrente anche in stato di riposo. Ricerca dei guasti Un dispositivo collegato non viene caricato (Il LED di funzionamento bianco e non è acceso) ♦ Nessuna connessione con l’accendisigari. Verificare il collegamento. ♦ A seconda del tipo di veicolo potrebbe essere necessario accendere prima il quadro. Il LED di funzionamento bianco e si spegne dopo aver collegato il dispositivo L’adattatore USB per auto 0 è sovraccarico e non ca- rica più gli apparecchi collegati. È scattato il fusibile di sovracorrente interno. Staccare gli apparecchi collegati dall’adattatore USB per auto 0. Il LED di funziona- mento bianco e si accende immediatamente e l’adat- tatore USB per auto 0 è di nuovo pronto per l’uso.IT

237 ■TKHU 2 A2 NOTA ► Se non si riuscisse a risolvere il problema eseguendo quanto indicato precedentemente, rivolgersi alla linea diretta di assistenza (vedere capitolo Assistenza). Pulizia e cura ATTENZIONE ► Prima della pulizia e quando non viene utilizzato per un periodo prolungato, staccare l'apparec- chio dall'accendisigari. ■ Se necessario, pulire l’apparecchio con un panno morbido. Controllare regolarmente le condizioni dell’apparecchio. Non utilizzare più l’apparecchio se si riscontrano danni. Conservazione in caso di non utilizzo ATTENZIONE ► In estate e in inverno le temperature all'interno del- la vettura potrebbero raggiungere valori estremi. Pertanto, al fine di evitare che l'apparecchio si danneggi, non conservarlo nella vettura. ■ Conservare l’apparecchio in un luogo asciutto, protetto dalla polvere e non esposto all’irradiazio- ne solare diretta.■ 238

Smaltimento Smaltimento dell’apparecchio l simbolo del bidone della spazzatura barra- to, raffigurato a lato, indica che l’apparec- chio è soggetto alla Direttiva 2012/19/EU. Questa direttiva prescrive che l’apparecchio al termi- ne della sua durata utile non venga smaltito assieme ai normali rifiuti domestici, bensì consegnato presso appositi centri di raccolta, centri di recycling o azien- de di smaltimento. Questo smaltimento è gratuito per l’utente. Rispettare l’ambiente e smaltire l’appa- recchio conformemente. Per ulteriori informazioni rivolgersi alla propria azienda di smaltimento locale o all’amministrazione cittadina o comunale. administración municipal o ayuntamiento. Il prodotto è riciclabile, soggetto ad una responsabilità estesa del produttore e va differenziato.IT

239 ■TKHU 2 A2 Smaltimento dell’imballaggio I materiali d’imballaggio sono stati seleziona- ti in relazione alla loro ecocompatibilità e alle caratteristiche di smaltimento, sono pertanto riciclabili. Smaltire il materiale di imballag- gio non più necessario in conformità alle vigenti norme locali. Tenere conto dei codici presenti sui vari materiali di imballaggio ed eventualmente separare i materiali effettuando una raccolta differenziata. I materiali d’imballaggio presentano codici costituiti da abbreviazioni (a) e numeri (b) con il seguente significato: 1–7: materie plastiche, 20–22: carta e cartone, 80–98: materiali compositi. Garanzia della Kompernass Handels GmbH Egregio Cliente, Questo apparecchio ha una garanzia di 3 anni dalla data di acquisto. Qualora questo prodotto presentas- se vizi, Le spettano diritti legali nei confronti del vendi- tore del prodotto. La garanzia qui di seguito descritta non costituisce alcun limite a tali diritti legali.■ 240

Condizioni di garanzia Il periodo di garanzia decorre dalla data di acquisto. Si prega di conservare bene lo scontrino di cassa. Quest‘ultimo è necessario come prova d‘acquisto. Qualora entro tre anni a partire dalla data d‘acquisto del prodotto si presentasse un difetto del materiale o di fabbricazione, provvederemo a nostra discrezione a riparare o a sostituire gratuitamente il prodotto oppure a rimborsare il prezzo d‘acquisto. Questa prestazione di garanzia ha come presupposto che l‘apparecchio guasto e la prova d‘acquisto (scontrino di cassa) vengano presentati entro il termine di tre anni e che si descriva per iscritto in cosa consiste il difetto e quando si è evidenziato. Se il vizio rientra nell’ambito della nostra garanzia, il Suo prodotto verrà riparato o sostituito da uno nuovo. Con la riparazione o la sostituzione del prodotto non decorre un nuovo periodo di garanzia. Periodo di garanzia e diritti legali di rivendica- zione di vizi Il periodo di garanzia non viene prolungato da inter- venti in garanzia. Ciò vale anche per le parti sostituite e riparate. Danni e vizi eventualmente già presenti al momento dell‘acquisto devono venire segnalati immediatamente dopo che l‘apparecchio è stato di- simballato. Le riparazioni eseguite dopo la scadenza del periodo di garanzia sono a pagamento.IT

241 ■TKHU 2 A2 Ambito della garanzia L‘apparecchio è stato prodotto con cura secondo severe direttive qualitative e debitamente collaudato prima della consegna. La prestazione in garanzia vale per difetti del ma- teriale o di fabbricazione. Questa garanzia non si estende a componenti del prodotto esposti a normale logorio, che possono pertanto essere considerati come componenti soggetti a usura o a danni che si verificano su componenti delicati, come ad es. inter- ruttori, batterie o parti realizzate in vetro. Questa garanzia decade se il prodotto è stato dan- neggiato oppure utilizzato o sottoposto a interventi di manutenzione in modo non conforme. Per un utilizzo adeguato del prodotto si devono rigorosamente rispet- tare tutte le istruzioni esposte nel manuale di istruzioni per l’uso. Si devono assolutamente evitare modalità di utilizzo e azioni che il manuale di istruzioni per l’uso sconsiglia o da cui esso mette in guardia. Il prodotto è destinato esclusivamente all‘uso domesti- co e non a quello commerciale. La garanzia decade in caso di impiego improprio o manomissione, uso della forza e interventi non eseguiti dalla nostra filiale di assistenza autorizzata.■ 242

Trattamento dei casi di garanzia Per garantire una rapida evasione della Sua richiesta, La preghiamo di seguire le seguenti istruzioni: ■ Tenga a portata di mano per qualsiasi richiesta lo scontrino di cassa e il codice dell’articolo (IAN)378248_2110 come prova di acquisto. ■ Il codice dell‘articolo è riportato sulla targhetta identificativa o su un‘incisione presenti sul prodotto, sul frontespizio del manuale di istruzioni (in basso a sinistra) o su un adesivo applicato alla parte posteriore o inferiore del prodotto. ■ Qualora si presentassero malfunzionamenti o altri tipi di vizi, contatti innanzitutto il reparto assistenza clienti qui di seguito indicato telefonicamente o via e-mail. ■ Una volta che il prodotto è stato registrato come difettoso, lo può poi spedire a nostro carico, provvedendo ad allegare la prova di acquisto (scontrino di cassa), una descrizione del vizio e l’indicazione della data in cui si è presentato, all’indirizzo del servizio di assistenza clienti che Le è stato comunicato.IT

243 ■TKHU 2 A2 Sul sito www.lidl-service.com è possibile scaricare questo e molti altri manuali di istruzioni, filmati sui prodotti e software d’installazione. Con questo codice QR si giunge diretta- mente al sito dell’assistenza clienti Lidl (www.lidl-service.com) e con la digitazione del codice articolo (IAN)378248_2110 si può aprire il manuale di istruzioni di proprio interesse. Assistenza Assistenza Italia Tel.: [phone] E-Mail: [e-mail] IAN 378248_2110■ 244

Importatore Badi che il seguente indirizzo non è quello del servizio di assistenza clienti. Contatti innanzitutto il servizio di assistenza clienti indicato.
