MANUALE UTENTE ASP30ES SCHEPPACH

Aspiratutto Traduzioni del manuale d‘uso originale

Spiegazione dei simboli sull’apparecchio

Attenzione! Possibile per il mancato rispetto Pericolo di morte, rischio di lesioni o danni allo strumento! Prima della messa in esercizio leggete e osservate le istruzioni per l‘uso e le avvertenze di sicurezza! www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58

Non ci assumiamo alcune responsabilità in caso di incidenti o danni dovuti al mancato rispetto delle pre- senti istruzioni e delle avvertenze di sicurezza

2. Testa della macchina

3. Linea di allacciamento

5. Supporto delle ruote (4x)

6. Ruote orientabili (4x)

7. Piastra di supporto delle ruote

8. Coperchio a vite per lo scarico di liquidi

9. Contenitore in acciaio inox

10. Attacco del essibile di aspirazione

11. Presa con attivazione automatica

14. Attacco per funzione di sofaggio

15. Filtro a cestello con valvola a galleggiante di si-

16. Flessibile di aspirazione da 3m

17. Filtro in materiale espanso

18. Sacchetto del ltro di carta

22. Tubo di prolunga in metallo

• Aprite l’imballaggio e togliete con cautela l’appa- recchio dalla confezione.

• Togliete il materiale d’imballaggio e anche i fermi di trasporto / imballaggio (se presenti).

• Controllate che siano presenti tutti gli elementi for- niti.

• Vericate che l’apparecchio e gli accessori non presentino danni dovuti al trasporto.

• Se possibile, conservate l’imballaggio no alla sca- denza della garanzia. m ATTENZIONE! L’apparecchio e il materiale d’imballaggio non sono giocattoli! I bambini non devono giocare con sac- chetti di plastica, lm e piccoli pezzi! Sussiste peri- colo di ingerimento e soffocamento!

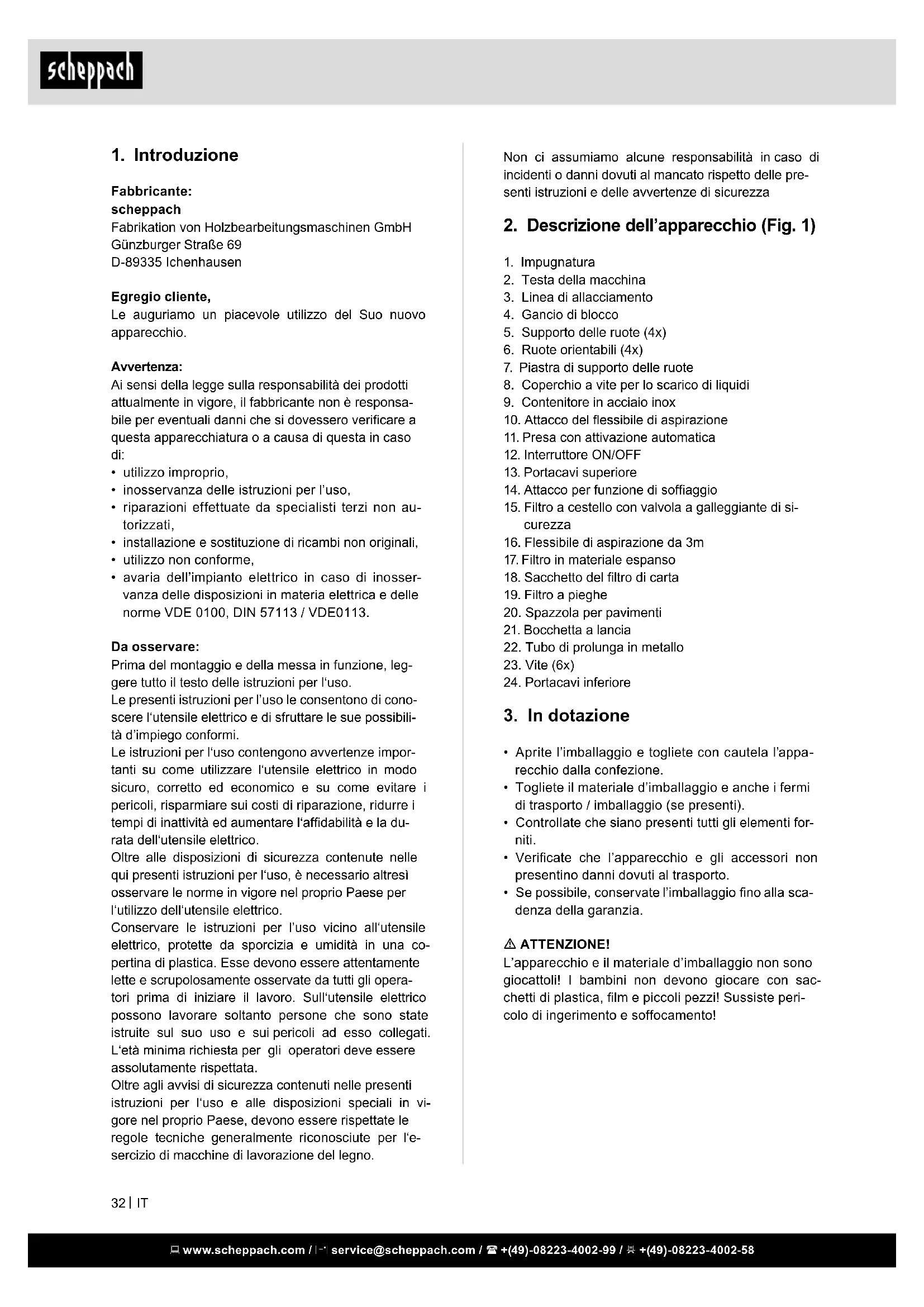

Fabbricante: scheppach Fabrikation von Holzbearbeitungsmaschinen GmbH Günzburger Straße 69 D-89335 Ichenhausen Egregio cliente, Le auguriamo un piacevole utilizzo del Suo nuovo apparecchio. Avvertenza: Ai sensi della legge sulla responsabilità dei prodotti attualmente in vigore, il fabbricante non è responsa- bile per eventuali danni che si dovessero vericare a questa apparecchiatura o a causa di questa in caso di:

• inosservanza delle istruzioni per l’uso,

• riparazioni effettuate da specialisti terzi non au- torizzati,

• installazione e sostituzione di ricambi non originali,

• utilizzo non conforme,

• avaria dell’impianto elettrico in caso di inosser- vanza delle disposizioni in materia elettrica e delle norme VDE 0100, DIN 57113 / VDE0113. Da osservare: Prima del montaggio e della messa in funzione, leg- gere tutto il testo delle istruzioni per l‘uso. Le presenti istruzioni per l’uso le consentono di cono- scere l‘utensile elettrico e di sfruttare le sue possibili- tà d’impiego conformi. Le istruzioni per l‘uso contengono avvertenze impor- tanti su come utilizzare l‘utensile elettrico in modo sicuro, corretto ed economico e su come evitare i pericoli, risparmiare sui costi di riparazione, ridurre i tempi di inattività ed aumentare l‘afdabilità e la du- rata dell‘utensile elettrico. Oltre alle disposizioni di sicurezza contenute nelle qui presenti istruzioni per l‘uso, è necessario altresì osservare le norme in vigore nel proprio Paese per l‘utilizzo dell‘utensile elettrico. Conservare le istruzioni per l’uso vicino all‘utensile elettrico, protette da sporcizia e umidità in una co- pertina di plastica. Esse devono essere attentamente lette e scrupolosamente osservate da tutti gli opera- tori prima di iniziare il lavoro. Sull‘utensile elettrico possono lavorare soltanto persone che sono state istruite sul suo uso e sui pericoli ad esso collegati. L‘età minima richiesta per gli operatori deve essere assolutamente rispettata. Oltre agli avvisi di sicurezza contenuti nelle presenti istruzioni per l‘uso e alle disposizioni speciali in vi- gore nel proprio Paese, devono essere rispettate le regole tecniche generalmente riconosciute per l‘e- sercizio di macchine di lavorazione del legno. www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58

• Lavori di riparazione e lavori sugli impianti elettrici possono essere effettuati solo dal servizio clienti autorizzato. m AVVERTIMENTO!

• Questo apparecchio non è indicato per essere usato da persone con delle limitate capacità si- che, sensoriali o mentali e da persone che abbiano poca esperienza e/o conoscenza dell‘apparecchio a meno che non vengano supervisionati per la loro sicurezza da una persona incaricata o che abbiano da questa ricevuto istruzioni su come usare l‘appa- recchio e dei pericoli da esso derivante.

• I bambini possono utilizzare l‘apparecchio solo se maggiori dell‘età di 8 anni e a meno che non ven- gano supervisionati per la loro sicurezza da una persona incaricata o che abbiano da questa rice- vuto istruzioni su come usare l‘apparecchio e dei pericoli da esso derivante.

• I bambini non devono giocare con l‘apparecchio.

• Sorvegliare i bambini per assicurarsi che non gio- chino con l‘apparecchio.

• La pulitura e la manutenzione utente non devono essere eseguiti dai bambini senza sorveglianza.

• Tenere le pellicole di imballaggio fuori dalla portata dei bambini. Rischio di asssia!

• Disattivare l‘apparecchio dopo ogni impiego e pri- ma di ogni pulizia/manutenzione.

• Pericolo d‘incendio. Non aspirare oggetti brucianti o ardenti.

• E‘ vietato l‘utilizzo in ambienti a rischio di esplo- sione.

• In caso di formazione di schiuma o fuoriuscita di liquido, spegnere immediatamente l‘apparecchio o tirare la spina di rete!

• Non usare detergenti abrasivi, detergenti per il vetro o detergenti universali! Non immergere mai l‘apparecchio in acqua. Determinate sostanze possono formare Insieme all’aria di aspirazione vapori e miscele esplosivi Non aspirare mai le seguenti sostanze:

• gas esplosivi o inammabili, liquidi e polveri (pol- veri reattive)

• Polveri di metallo reattive (ad es. alluminio, ma- gnesio, zinco) insieme a detergenti fortemente al- calini ed acidi

• Acidi e soluzioni alcaline allo stato puro

• Soluzioni organiche (ad es. benzina, diluenti per vernici, acetone o gasolio). Queste sostanze possono inoltre corrodere i mate- riali dell’apparecchio. Aspiratore a secco e a umido da 30L (1x) Flessibile di aspirazione da 3m (1x) Filtro in materiale espanso (1x) Sacchetto del ltro di carta (1x) Filtro a pieghe per aspirazione a secco (1x) Supporto delle ruote (4x) Ruote (4x) Impugnatura (1x) Vite (6x) Spazzola per pavimenti (1x) Bocchetta a lancia (1x) Tubo di prolunga in metallo (1x) Portacavi (1x) Istruzioni per l'uso (1x)

La sega circolare manuale è adatta ad effettuare tagli diritti nel legno, in materiali simili al legno o materie plastiche. L’apparecchio deve venire usato solamente per lo scopo a cui è destinato. Ogni altro tipo di uso che esuli da quello previsto non è un uso conforme. L’u- tilizzatore/l’operatore, e non il costruttore, è respon- sabile dei danni e delle lesioni di ogni tipo che ne ri- sultino. Tenete presente che i nostri apparecchi non sono sta- ti costruiti per l’impiego professionale, artigianale o industriale. Non ci assumiamo alcuna garanzia quan- do l’apparecchio viene usato in imprese commerciali, artigianali o industriali, o in attività equivalenti.

5. Norme di sicurezza

• Collegare l‘apparecchio solo a corrente alternata. La tensione deve corrispondere a quella indicata sulla targhetta dell‘apparecchio.

• Non toccare mai la spina e la presa con le mani bagnate.

• Non staccare la spina dalla presa tirando il cavo di collegamento.

• Prima di ogni utilizzo controllare che il cavo di al- lacciamento e la spina di alimentazione non pre- sentino danni. Far sostituire immediatamente il ca- vo di allacciamento danneggiato dal servizio clienti autorizzato/da un elettricista specializzato.

• Per evitare incidenti elettrici raccomandiamo di collegare l‘apparecchio a prese elettriche dotate di interruttore differenziale (con corrente differen- ziale nominale I dn non superiore a 30 mA).

• Prima di ogni intervento di cura e di manutenzione, spegnere l‘apparecchio e staccare la spina. www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58

Montaggio della testa della macchina (2) e dell‘im- pugnatura (1) (Fig. 7)

• Posizionare la testa della macchina (2) sul conteni- tore in acciaio inox (9). Fissare la tesa della macchi- na (2) con il gancio di blocco (4). Durante il montag- gio della testa della macchina (2), assicurarsi che il gancio di blocco (4) sia innestato correttamente.

• Inserire l‘impugnatura (1) sulla testa della macchina (2) e ssarla con due viti (23) mediante un cacciavi- te (non incluso con nella fornitura). Montaggio del ltro in materiale espanso (16) (Fig. 3, 8) Non utilizzare mai il dispositivo senza ltro! Assicu- rarsi sempre che i ltri siano montati correttamente!

• Montare il ltro in materiale espanso (17): per l‘a- spirazione a umido, inlare il ltro in materiale espanso in dotazione (17) sopra al ltro a cestello con valvola a galleggiante di sicurezza (15). Montaggio del ltro a pieghe (19) (Fig. 3, 9) Per l‘aspirazione a secco, spingere il ltro a pieghe (19) sul ltro a cestello con valvola a galleggiante di sicurezza (15). Il ltro a pieghe (19) è adatto solo per l‘aspirazione a secco! Montaggio del sacchetto del ltro di carta (18) (Fig. 3, 10) Per aspirare sporco asciutto e ne, consigliamo di utilizzare anche un sacchetto del ltro di carta (18).

• Spingere il sacchetto del ltro di carta (18) sopra l‘apertura di aspirazione nel contenitore in acciaio inox (9). Il sacchetto del ltro dell‘aria (18) è adatto solo per l‘aspirazione a secco. Il sacchetto del ltro di carta (18) semplica lo smaltimento della polvere aspirata. Montaggio del essibile di scarico (16) (Fig. 3, 11, 12) Collegare il essibile di scarico (16) al relativo attacco sull’aspiratore a secco e a umido, in funzione dell’ap- plicazione desiderata. Aspirazione della polvere: Collegare il essibile di aspirazione (16) al relativo at- tacco (10). Spingere a tale proposito l’estremità del essibile di aspirazione (16) con i due raccordi lettati nel relativo attacco (10) (A). Inserire i due raccordi lettati nelle scanalature. In posizione nale, ruotare il essibile di aspirazione in senso orario (B). Sofaggio: Collegare il essibile di aspirazione (16) all’attacco con funzione di sofaggio (14). Spingere l’estremità del essibile di aspirazione (16) con i due raccordi lettati nell’attacco per la funzione di sofaggio (14). Inserire i due raccordi lettati nelle scanalature. In questo caso non è necessaria una rotazione. m AVVISO! Questo elettroutensile genera un campo magnetico durante l‘esercizio. Tale campo può danneggiare im- pianti medici attivi o passivi in particolari condizioni. Per ridurre il rischio di lesioni serie o mortali, si racco- manda alle persone con impianti medici di consultare il proprio medico e il produttore dell‘impianto medico prima di utilizzare l‘elettroutensile.

Tensione di rete 220-240 V~ 50/60 Hz Potenza 1400 W Potenza massima presa di corrente dell’apparec- chio 2000 W Potenza totale 3400 W Capacità del serbatoio dell'acqua 30 L Potenza di aspirazione 20 Kpa Tipo di protezione IPX4 Classe di isolamento I

m ATTENZIONE! Prima dell‘uso, assicurarsi che il dispositivo sia montato correttamente e in modo completo. Disimballaggio (Fig. 1, 2, 3)

• Sbloccare il gancio di blocco (4) e rimuovere la te- sta della macchina (2). Gli accessori si trovano nel contenitore in acciaio inox (9). Solo il tubo di prolun- ga in metallo (22) si trova all’esterno del contenitore in acciaio inox (9) nell’imballaggio. Rimuovere tutti gli accessori dal contenitore in acciaio inox (9). Montaggio dei supporti delle ruote (Fig. 4, 5)

• Posizionare il contenitore in acciaio inox (9) sulla testa (occorre rimuovere la testa della macchina (2)).

• Spingere i supporti delle ruote (5) nelle apposite scanalature sulla piastra di supporto delle ruote (7). (4x)

• Fissare i supporti delle ruote (5) con un cacciavite (non compreso nella fornitura), ciascuno con una vite (23). (4x) Montaggio delle ruote (6) (Fig. 6)

Aspirazione a umido (Fig. 3, 8) Utilizzare per l’aspirazione a umido il ltro in materia- le espanso (17). Assicurarsi che il ltro in materiale espanso sia montato correttamente (17). Quando il contenitore in acciaio inox (9) è pieno, la valvola a galleggiante di sicurezza (15) chiude l’a- pertura di aspirazione e il processo di aspirazione si interrompe. m ATTENZIONE! Il dispositivo non è adatto all’aspirazione di liquidi in- ammabili. Utilizzare per l’aspirazione a umido solo il ltro in materiale espanso in dotazione (17). Vite di scarico dell’acqua (8) (Fig. 18) Per semplicare lo svuotamento del contenitore in acciaio inox (9) all’atto dell’aspirazione a umido, esso è dotato di una vite di scarico dell’acqua (8). Aprire la vite di scarico dell’acqua (8) girando verso sinistra e scaricare il liquido.

m Avviso! Prima di qualsiasi regolazione, riparazione o manu- tenzione, staccare la spina! Pulizia Si consiglia di pulire il dispositivo dopo ogni uso. Non spruzzare il dispositivo con acqua, né pulirlo sotto acqua corrente. Questo potrebbe provocare scariche elettriche e danneggiare il dispositivo stesso. Svuotare il contenitore in acciaio inox (9) dopo ogni utilizzo: Dopo l’apertura del coperchio a vite per lo scarico di liquidi (8), è possibile scaricare il liquido assorbito. All’interno del contenitore in acciaio inox (9) rimangono dei residui di liquido. Per rimuovere il liquido residuo, estrarre la testa della macchina (2), aprendo il gancio di blocco (4), dal contenitore in ac- ciaio inox (9). Svuotare i residui di liquido. Pulire il contenitore con un panno leggermente umido.

• Sostituire il sacchetto del ltro di carta, se pieno

• Tenere sempre pulito il dispositivo. Non utilizzare detergenti o solventi.

• Mantenere sempre pulite le bocchette di ventilazio- ne e prive di sporco e polvere.

• Pulire il dispositivo solo con una spazzola morbida o un panno leggermente umido.

• Pulire il ltro in materiale espanso (17) con un po’ di sapone in pasta e sotto l’acqua corrente, lascian- dolo asciugare all’aria. Manutenzione Il dispositivo non richiede manutenzione. Montaggio del tubo di prolunga in metallo (22), del essibile di aspirazione (16) e degli ugelli (20/21) (Fig. 13)

• Collegare il tubo di prolunga in metallo (22) all’e- stremità curva del essibile di scarico (16).

• Montare la spazzola per pavimenti (20) o la boc- chetta a lancia (21) sull’estremità del tubo di prolun- ga in metallo (22).

• Per regolare la lunghezza individuale del tubo di prolunga in metallo (22), spingere il cursore in avanti (A). (Fig. 14)

• Tirare il tubo no a una lunghezza adeguata (B). Accertarsi che il regolatore scorrevole sia innesta- to. (Fig. 14) Montaggio del portacavi inferiore (Fig. 3, 15)

• Agganciare il portacavi inferiore (24) sul retro del dispositivo alla piastra di supporto delle ruote (7). Il portacavi superiore (13) si trova sull’attacco per la funzione di sofaggio (14).

m AVVERTENZA! Spegnere il dispositivo se durante l‘aspirazione a umido fuoriesce insieme all‘aria di scarico liquido o schiuma. Accensione / Spegnimento / Modalità automatica (Fig. 16, 17) L’interruttore ON / OFF (12) presenta tre impostazioni: 1 Posizione dell’interruttore 0: OFF 2 Posizione dell’interruttore II: ON

• Premere l’interruttore ON/OFF (12) per accendere.

• Premere nuovamente l’interruttore ON/OFF (12) per spegnere il dispositivo. 3 Posizione dell’interruttore I: Modalità automatica (l’aspirapolvere si attiva mediante uno strumento elettrico).

• Collegare il cavo di rete del proprio elettroutensile alla presa automatica (Fig. 16).

• Collegare il essibile di scarico all’attacco di aspi- razione della polvere del proprio elettroutensile. Vericare che il collegamento sia sicuro e a tenuta d’aria.

• Portare l’interruttore sul sistema di aspirazione in posizione “I” = Modalità automatica. Aspirazione a secco (Fig. 3, 9, 10) Utilizzare il ltro a pieghe (19) per l‘aspirazione a secco. Si può inoltre utilizzare il sacchetto del ltro di carta (18). In questo modo il ltro a pieghe (19) rimane libero più a lungo da polvere, mantenendo la sua po- tenza di aspirazione per una durata maggiore. Si semplica inoltre lo smaltimento della polvere. Assicurarsi sempre che i ltri siano montati corretta- mente. www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58

• Cricche a causa dell‘invecchiamento dell‘isola- mento. Tali cavi di alimentazione elettrica difettosi non pos- sono essere utilizzati e rappresentano un pericolo mortale a causa dei danni all‘isolamento. Controllare regolarmente che i cavi di alimentazio- ne elettrica non siano danneggiati. Assicurarsi che, durante tale controllo, il cavo di alimentazione non sia collegato alla rete elettrica. I cavi di alimentazione elettrica devono essere con- formi alle disposizioni VDE e DIN pertinenti. Utilizzare soltanto i cavi di alimentazione con la di- citura H05VV-F. La stampa della denominazione del modello sul cavo di alimentazione è obbligatoria. Motore a corrente alternata

• La tensione di alimentazione deve essere di 230 V ~

• I cavi di prolunga no a 25 m di lunghezza devono avere una sezione di 1,5 millimetri quadrati. Gli allacciamenti e le riparazioni all‘impianto elettrico possono essere eseguiti soltanto da un elettricista qualicato.

12. Smaltimento e riciclaggio

L’apparecchio si trova in una confezione per evitare i danni dovuti al trasporto. Questo imballaggio rappre- senta una materia prima e può perciò essere utilizza- to di nuovo o riciclato. L’apparecchio e i suoi acces- sori sono fatti di materiali diversi, per es. metallo e plastica. Consegnate i pezzi difettosi allo smaltimen- to di riuti speciali. Per informazioni rivolgetevi ad un negozio specializzato o all’amministrazione co- munale! Informazioni sul Servizio Assistenza Si deve tenere presente che le seguenti parti di que- sto prodotto sono soggette a un‘usura naturale o do- vuta all‘uso ovvero che le seguenti parti sono neces- sarie come materiali di consumo. Parti soggette ad usura *: Filtro in materiale espanso, Sacchetto del ltro di carta, Filtro a pieghe

• non necessariamente compreso tra gli elementi for- niti!

Conservate l’apparecchio e i suoi accessori in un luogo buio, asciutto, al riparo dal gelo e non acces- sibile ai bambini. La temperatura ottimale per la con- servazione è compresa tra i 5 e i 30°C. Conservate l’elettroutensile nell’imballaggio origina- le. Coprire l’elettroutensile per proteggerlo da polvere o umidità. Conservare le istruzioni per l’uso nei pressi dell’e- lettroutensile.

• Avvolgere la linea di allacciamento (3) attorno al portacavi superiore (13) sull’attacco per la funzio- ne di sofaggio (14) e attorno al portacavi inferiore (24). (Fig. 18)

• Nella parte superiore della testa della macchina (2) sono presenti quattro incavi nei quali è possi- bile conservare la spazzola per pavimenti (20) e la bocchetta a lancia (21). Sui supporti delle ruote (5) sono presenti invece degli incavi nei quali è possi- bile inserire il tubo di prolunga in metallo (22). (Fig. 20)

• Gli altri accessori possono essere conservati nel contenitore in acciaio inox (9).

11. Ciamento elettrico

Il motore elettrico installato è collegato e pronto per l‘esercizio. L‘allacciamento è conforme alle disposi- zioni VDE e DIN pertinenti. L‘allacciamento alla rete del cliente e il cavo di pro- lunga utilizzato devono essere conformi a tali norme. Cavo di alimentazione elettrica difettoso Sui cavi di alimentazione elettrica si vericano spes- so danni all‘isolamento. Le cause possono essere le seguenti:

• Schiacciature, laddove i cavi di alimentazione ven- gono fatti passare attraverso nestre o interstizi di porte.

• Piegature a causa del ssaggio o della conduzione dei cavi stessi eseguiti in modo non appropriato.

• Tagli causati dal transito sui cavi di alimentazione.

• Danni all‘isolamento causati dalle operazioni di di- stacco dalla presa a parete. www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58

13. Risoluzione dei guasti

Guasto Possibile causa Rimedio Il motore non funziona La spina è inserita nella presa Inserire nuovamente la spina nella presa. La presa è collegata alla rete elettrica Chiamare l’elettricista. L’interruttore on/off è stato azionato Accendere l’interruttore on/off. Potenza di aspirazione ridotta La spazzola è bloccata Spegnere l’aspirapolvere per rimuovere il blocco. Il sacchetto della polvere è pieno Smontare il sacchetto e svuotarlo. Il ltro è intasato di polvere Smontare il ltro e pulirlo. Non smaltire i dispositivi usati insieme ai riuti domestici! Questo simbolo indica che il prodotto non de- ve essere smaltito con i riuti domestici come da direttiva per gli strumenti elettrici ed elet- tronici usati (2012/19/UE) e in base alle leggi nazionali. Questo prodotto deve essere consegnato presso un apposito centro di raccolta. Questo può essere eseguito ad es. restituendo il prodotto vec- chio all’atto dell’acquisto di un prodotto simile o con- segnandolo presso un centro di raccolta autorizzato al riciclaggio di strumenti elettrici ed elettronici usa- ti. La gestione impropria di dispositivi usati può riper- cuotersi negativamente sull’ambiente e sulla salute umana, a causa di sostanze potenzialmente peri- colose spesso contenute negli strumenti elettrici ed elettronici. Uno smaltimento corretto del prodotto contribuisce inoltre a sfruttare in modo efciente le risorse. Le informazioni sui centri di raccolta per di- spositivi usati sono reperibili presso la propria am- ministrazione comunale, l’azienda municipalizzata per la nettezza urbana, un centro autorizzato allo smaltimento di strumenti elettrici ed elettronici usati o presso il servizio di nettezza urbana. www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58
