Typ produktu	Odkurzacz do wody i pyłu
Marka	Scheppach
Model	ASP30ES
Pojemność zbiornika	30 L
Moc znamionowa	1400 W
Napięcie zasilania	220-240 V ~ 50/60 Hz
Maksymalna dopuszczalna moc gniazda narzędziowego	2000 W
Całkowity pobór mocy	3400 W
Siła ssania	20 kPa
Stopień ochrony	IPX4
Klasa ochronności	I
Rodzaj zbiornika	Stal nierdzewna
Długość węża ssącego	3 m
Akcesoria w zestawie	Szczotka do podłóg, ssawka, metalowa przedłużka, filtr piankowy, filtr plisowany, papierowy worek filtrujący
Główne funkcje	Odkurzanie cieczy i pyłów, funkcja nadmuchu, automatyczny start z elektronarzędziem
Konserwacja i czyszczenie	Regularnie czyść filtry, opróżniaj zbiornik po użyciu, nie używaj rozpuszczalników
Bezpieczeństwo	Pływak antyprzelewowy, automatyczne zatrzymanie w przypadku piany/cieczy, zakaz używania do substancji wybuchowych
Części zużywające się (eksploatacyjne)	Filtr piankowy, papierowy worek filtrujący, filtr plisowany
Przybliżone wymiary	50 x 40 x 60 cm
Przybliżona waga	9 kg

Często zadawane pytania - ASP30ES SCHEPPACH

Czy mogę odkurzać łatwopalne ciecze za pomocą ASP30ES?

Nie, surowo zabrania się odkurzania łatwopalnych cieczy, takich jak benzyna, alkohol czy rozpuszczalniki. Urządzenie nie jest do tego przeznaczone i stwarza ryzyko pożaru lub wybuchu. Używaj wyłącznie wody lub niepalnych cieczy.

Jak używać automatycznego startu z elektronarzędziem?

Podłącz elektronarzędzie do gniazda odkurzacza (start synchroniczny). Ustaw przełącznik odkurzacza w pozycji I (automatyczny). Odkurzacz uruchomi się po włączeniu elektronarzędzia.

Jakich filtrów używać do odkurzania wody?

Do odkurzania cieczy używaj wyłącznie dostarczonego filtra piankowego. Nigdy nie używaj filtra plisowanego ani papierowego worka do odkurzania wody, ponieważ ulegną uszkodzeniu.

Co zrobić, gdy siła ssania spada?

Sprawdź, czy szczotka lub wąż nie są zatkane. Opróżnij papierowy worek filtrujący, jeśli jest pełny. Wyczyść filtr (piankowy lub plisowany), jeśli jest zabrudzony. Upewnij się, że zbiornik nie jest pełny.

Jak opróżnić wodę ze zbiornika?

Użyj śruby spustowej znajdującej się na dole zbiornika. Obróć ją w lewo, aby otworzyć, i pozwól wodzie wypłynąć. Aby całkowicie opróżnić, zdejmij głowicę odkurzacza i przechyl zbiornik.

Czy mogę używać odkurzacza bez filtra?

Nie, nigdy nie używaj odkurzacza bez filtra. Uszkodzi to silnik i obniży wydajność. Zawsze upewnij się, że odpowiedni filtr (piankowy do cieczy, plisowany do suchych) jest prawidłowo zainstalowany.

Jak czyścić filtr piankowy?

Umyj filtr piankowy pod bieżącą wodą z odrobiną czarnego mydła. Dokładnie spłucz i pozostaw do wyschnięcia na powietrzu przed ponownym użyciem. Nie używaj rozpuszczalników.

Co zrobić, gdy odkurzacz nie uruchamia się?

Sprawdź, czy wtyczka jest prawidłowo podłączona i gniazdko ma zasilanie. Upewnij się, że przełącznik Włącz/Wyłącz jest w pozycji II (włączony) lub I (automatyczny) w zależności od użycia. Jeśli problem nie ustąpi, skonsultuj się z elektrykiem.

Czy można odkurzać drobny pył bez worka?

Tak, możesz użyć samego filtra plisowanego do odkurzania suchego pyłu. Jednak dodanie papierowego worka filtrującego ułatwia usuwanie odpadów i wydłuża żywotność filtra plisowanego.

Jak przechowywać akcesoria po użyciu?

Zwiń kabel wokół przewidzianych uchwytów. Schowaj szczotkę i ssawkę w zagłębieniach na górze głowicy. Umieść metalową przedłużkę w nacięciach uchwytów kółek. Drobne akcesoria można przechowywać w zbiorniku.

INSTRUKCJA OBSŁUGI ASP30ES SCHEPPACH

Putplasčio filtras (1x)

Popierinis filtruojantis maišelis (1x)

Sluoksninis filtras sausajam (1x) siurbimui

Wyjaśnienie symboli na urządzeniu

	Ostrzeżenie! W przypadku nieprzestrzegania występuje zagrożenie życia, niebezpieczeństwo odniesienia obrażeń lub uszkodzenia narzędzia!
	Przed uruchomieniem należy przeczytać niniejszą instrukcję obsługi i przestrzegać wskazówek bezpieczeństwa!

Spis treści: Strona:

1. Wprowadzenie.... 102
2. Opis urządzenia 102
3. Zakres dostawy 102
4. Użycie zgodne z przeznaczeniem 103
5. Wskazówki bezpieczeństwa 103
6. Dane techniczne....104
7. Montaż....104
8. Obsługa....105
9. Czyszczenie i konserwacja 105
10. Przechowywanie 106
11. Przyłącze elektryczne 106
12. Utylizacja i recykling 106
13. Pomoc dotycząca usterek 107

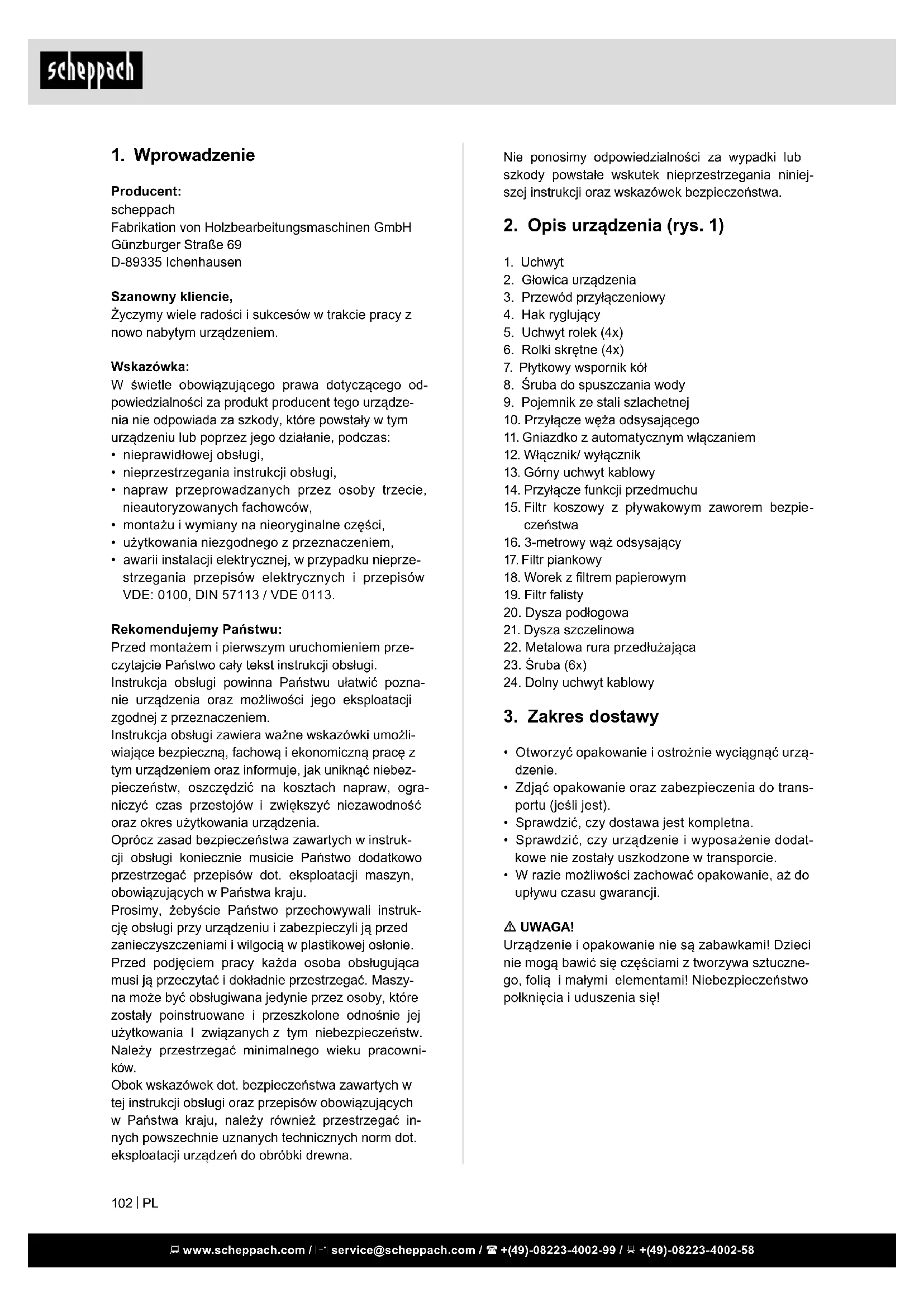

1. Wprowadzenie

Producent:

scheppach

Życzymy wiele radości i sukcesów w trakcie pracy z nowo nabytym urządzeniem.

Wskazówka:

W świetle obowiązującego prawa dotyczącego odpowiedzialności za produkt producent tego urządzenia nie odpowiada za szkody, które powstały w tym urządzeniu lub poprzez jego działanie, podczas:

• nieprawidłowej obsługi,
• nieprzestrzegania instrukcji obsługi,
• napraw przeprowadzanych przez osoby trzecie, nieautoryzowanych fachowców,
• montażu i wymiany na nieoryginalne części,
• użytkowania niezgodnego z przeznaczeniem,
• awarii instalacji elektrycznej, w przypadku nieprzestrzegania przepisów elektrycznych i przepisów VDE: 0100, DIN 57113 / VDE 0113.

Rekomendujemy Państwu:

Przed montażem i pierwszym uruchomieniem przeczytajcie Państwo cały tekst instrukcji obsługi.

Instrukcja obsługi powinna Państwu ułatwić poznanie urządzenia oraz możliwości jego eksploatacji zgodnej z przeznaczeniem.

Instrukcja obsługi zawiera ważne wskazówki umożliwiające bezpieczną, fachową i ekonomiczną pracę z tym urządzeniem oraz informuje, jak uniknąć niebezpieczeństw, oszczędzić na kosztach napraw, ograniczyć czas przestojów i zwiększyć niezawodność oraz okres użytkowania urządzenia.

Oprócz zasad bezpieczeństwa zawartych w instrukcji obsługi koniecznie musicie Państwo dodatkowo przestrzegać przepisów dot. eksploatacji maszyn, obowiązujących w Państwa kraju.

Prosimy, żebyście Państwo przechowywali instrukcję obsługi przy urządzeniu i zabezpieczyli ją przed zanieczyszczeniami i wilgocią w plastikowej osłonie.

Przed podjęciem pracy każda osoba obsługująca musi ją przeczytać i dokładnie przestrzegać. Maszy- na może być obsługiwana jedynie przez osoby, które zostały poinstruowane i przeszkolone odnośnie jej użytkowania I związanych z tym niebezpieczeństw. Należy przestrzegać minimalnego wieku pracowników.

Obok wskazówek dot. bezpieczeństwa zawartych w tej instrukcji obsługi oraz przepisów obowiązujących w Państwa kraju, należy również przestrzegać innych powszechnie uznanych technicznych norm dot. eksploatacji urządzeń do obróbki drewna.

Nie ponosimy odpowiedzialności za wypadki lub szkody powstałe wskutek nieprzestrzegania niniejszej instrukcji oraz wskazówek bezpieczeństwa.

2. Opis urządzenia (rys. 1)

1. Uchwyt
2. Głowica urządzenia
3. Przewód przyłączeniowy
4. Hak ryglujący
5. Uchwyt rolek (4x)
6. Rolki skrętne (4x)
7. Płytkowy wspornik kół
8. Śruba do spuszczania wody
9. Pojemnik ze stali szlachetnej
10. Przyłącze węża odsysającego
11. Gniazdko z automatycznym włączaniem
12. Włącznik/ wyłącznik
13. Górny uchwyt kablowy
14. Przyłącze funkcji przedmuchu
15. Filtr koszowy z pływakowym zaworem bezpieczeństwa
16. 3-metrowy wąż odsysający
17. Filtr piankowy
18. Worek z filtrem papierowym
19. Filtr falisty
20. Dysza podłogowa
21. Dysza szczelinowa
22. Metalowa rura przedłużająca
23. Šruba (6x)
24. Dolny uchwyt kablowy

3. Zakres dostawy

• Otworzyć opakowanie i ostrożnie wyciągnąć urządzenie.
• Zdjąć opakowanie oraz zabezpieczenia do transportu (jeśli jest).
• Sprawdzić, czy dostawa jest kompletna.
• Sprawdzić, czy urządzenie i wyposażenie dodatkowe nie zostały uszkodzone w transporcie.
• W razie możliwości zachować opakowanie, aż do upływu czasu gwarancji.

⚠ UWAGA!

Urządzenie i opakowanie nie są zabawkami! Dzieci nie mogą bawić się częściami z tworzywa sztucznego, folią i małymi elementami! Niebezpieczeństwo połknięcia i uduszenia się!

30L Odkurzacz na sucho i na (1x) mokro

3-metrowy wąż odsysający (1x) Filtr piankowy (1x)

Worek z filtrem papierowym (1x)

Filtr falisty dla osuszania (1x)

Uchwyt rolek (4x)

Rolki (4x)

Uchwyt (1x)

Śruba (6x)

Dysza podłogowa (1x)

Dysza szczelinowa (1x)

Metalowa rura przedłużająca (1x)

Uchwyt kablowy (1x)

Instrukcja eksploatacji (1x)

4. Użycie zgodne z przeznaczeniem

Odkurzacz warsztatowy jest przeznaczony do czyszczenia ma mokro i sucho przy zastosowaniu odpowiedniego fi ltra. Urządzenie nie jest przeznaczone do odkurzania łatwopalnych, wybuchowych i zagrażających zdrowiu materiałów.

Urządzenia używać tylko zgodnie z jego przezn cze- niem. Każde użycie, odbiegające od opisanego w ni- niejszej instrukcji jest niezgodne z przeznaczeniem urządzenia. Za powstałe w wyniku niewłaściwego użytkowania szkody lub zranienia odpowiedzialność ponosi użytkownik / właściciel, a nie producent.

Proszę pamiętać o tym, że nasze urządzenie nie jest przeznaczone do zastosowania zawodowego, rzemieślniczego lub przemysłowego. Umowa gwarancyjna nie obowiązuje, gdy urządzenie było stosowane w zakładach rzemieślniczych, przemysłowych lub do podobnych działalności.

5. Wskazówki bezpieczeństwa

⚠ ZAGROŻENIE!

• Urządzenie należy podłączać tylko do prądu przemiennego. Napięcie musi się zgadzać z tym podanym na tabliczce znamionowej urządzenia.
• Wtyczki i gniazdka nigdy nie należy dotykać mokrymi rękami.
• Nie wyciągać wtyczki z gniazda, ciągnąc za przewód przyłączeniowy.
• Przed każdym użyciem sprawdzić, czy przewód przyłączeniowy i wtyczka nie są uszkodzone. W razi uszkodzenia przewodu niezwłocznie zlecić jego wymianę w autoryzowanym serwisie/specjaliście elektrykowi, aby uniknąć zagrożenia.

• W celu uniknięcia wypadków spowodowanych przez prąd elektryczny zalecamy używanie gniazdek z podłączonym wyłącznikiem różnicowo-prądowym (maks. natężenie prądu aktywującego 30 mA).

• Przed wszelkimi czynnościami związanymi z pielęgnacją i konserwacją urządzenie należy wyłączyć i wyjąć wtyczkę z gniazdka.

• Naprawy i czynności przy częściach elektrycznych mogą być wykonywane tylko przez autoryzowany serwis obsługi klienta.

⚠ OSTRZEŻENIE!

• Urządzenie nie jest przeznaczone do użytkowania przez osoby (włącznie z dziećmi) z ograniczonymi zdolnościami fizycznymi, sensorycznymi lub umysłowymi, lub które mają niewystarczające doświadczenie lub wiedzę do momentu, aż nie zostaną przyuczone do użytkowania urządzenia lub będą nadzorowane przez osobę, która jest odpowiedzialna za ich bezpieczeństwo.
• Urządzenie może być używane przez dzieci w wieku powyżej 8 lat i tylko pod nadzorem kompetentnej osoby lub też po poinstruowaniu przez tę osobę odnośnie do używania urządzenia i po zrozumieniu zagrożeń z tego wynikających.
• Dzieci nie mogą się bawić urządzeniem.
• Dzieci powinny przebywać pod nadzorem, aby uniemożliwić im zabawę przy urządzeniu.
• Czyszczenie i konserwacja urządzenia w zakresie przewidzianym dla użytkownika mogą być wykonywane przez dzieci, ale tylko pod nadzorem.
• Foliowe opakowanie przechowywać poza zasięgiem dzieci, ponieważ istnieje ryzyko uduszenia!
• Po każdym użyciu i przed każdym czyszczeniem/ konserwacją urządzenie należy wyłączyć.
• Zagrożenie pożarowe. Nie wciągać palących się lub żarzących przedmiotów.
• Eksploatacja w pomieszczeniach zagrożonych wybuchem jest zakazana.
• W razie pojawienia się piany lub wycieku płynu urządzenie natychmiast wyłączyć lub wyjąć wtyczkę z gniazdka!
• Nie używać środków ściernych, szkła lub uniwersalnych środków do czyszczenia! Urządzenia nigdy nie zanurzać w wodzie.

Wskutek wymieszania z zasysanym powietrzem niektóre substancje mogą tworzyć wybuchowe pary lub mieszanki! Nigdy nie wolno wciągać następujących materiałów:

• wybuchowe lub palne gazy, płyny i pyły (pyły reakcyjne)
• reakcyjne pyły metali (np. aluminium, magnezu, cynku) w połączeniu z mocno zasadowymi i kwaśnymi środkami do czyszczenia
• nierozcieńczone silne kwasy i ługi
• organiczne rozpuszczalniki (np. benzyna, rozcieńczalnik do farb, aceton, olej opałowy).

Ponadto substancje te mogą atakować materiały używane w urządzeniu.

⚠ Ostrzeżenie! Niniejsze narzędzie elektryczne wytwarza podczas pracy pole elektromagnetyczne. Pole to może w pewnych okolicznościach wpływać negatywnie na aktywne lub pasywne implanty medyczne. W celu zmniejszenia ryzyka poważnych lub śmiertelnych obrażeń, osobom z implantami medycznymi przed użyciem narzędzia elektrycznego zaleca-my konsultację z lekarzem i producentem.

6. Dane techniczne

Napięcie sieciowe 220-240 V\~ 50/60 Hz

Moc 1400 W
Maksymalna moc wtyczki urządzenia	2000 W
Moc łączna 3400 W
Pojemność zbiornika na wodę	30 L
Moc odsysania 20 kPA
Stopień ochrony IPX4
Klasa ochrony	I

7. Montaż

⚠ UWAGA!

Przed użyciem upewnić się, że urządzenie prawidłowo i całkowicie zmontowane.

Rozpakowanie (rys. 1, 2, 3)

- Odblokować haki ryglujące (4) i zdjąć głowicę maszyny (2). Akcesoria znajdują się w zbiorniku ze stali szlachetnej (9). Tylko metalowa rura przedłużająca (22) znajduje się poza zbiornikiem (9). Wyjąć wszystkie akcesoria ze zbiornika (9).

Montaż uchwytów rolek (5) (rys. 4, 5)

• Zbiornik ze stali szlachetnej (9) ustawić do góry nogami (głowica maszyny (2) musi być zdjęta).
• Uchwyty rolek (5) wsunąć w przeznaczone do tego wycięcia w płytkowym wsporniku kół (7). (4x)
• Każdy z uchwytów rolek (5) przykręcić jedną śrubą (23) śrubokrętem (nie jest objęty dostawą). (4x)

Montaż rolek skrętnych (6) (rys. 6)

- Cztery rolki skrętne (6) wcisnąć w otwory w uchwytach rolek (5).

Montaż głowicy maszyny (2) i uchwytu (1) (rys. 7)

• Głowicę maszyny (2) ustawić na zbiorniku ze stali szlachetnej (9). Głowicę maszyny (2) zabezpieczyć hakami ryglującymi (4). Podczas montażu głowicy (2) zwracać uwagę, aby haki ryglujące (4) prawidłowo się zatrzasnęły.
• Uchwyt (1) ułożyć na głowicy maszyny (2) i przykręcić go śrubokrętem (nie jest objęty dostawą) dwiema śrubami (23).

Montaż filtru piankowego (17) (rys. 3, 8)

Urządzenia nigdy nie używać bez filtrów! Przed użyciem zawsze upewnić się, że filtry są prawidłowo za-montowane

- Montaż filtru piankowego (17): Aby możliwe było odsysanie na mokro, dostarczony filtr piankowy (17) nasunąć na filtr koszowy z pływakowym zaworem bezpieczeństwa (15).

Montaż filtru falistego (19) (rys. 3, 9)

Aby możliwe było odsysanie na sucho, dostarczony filtr falisty (19) nasunąć na filtr koszowy z pływakowym zaworem bezpieczeństwa (15). Filtr falisty (19) jest przeznaczony tylko do odsysania na sucho!

Montaż worka z filtrem papierowym (18) (rys. 3, 10)

Do odsysania drobnych suchych zanieczyszczeń zaleca się dodatkowe stosowanie worka z filtrem papierowym (18).

- Worek z filtrem papierowym (18) wsunąć przez otwór ssący w zbiorniku ze stali szlachetnej (9). Worek z filtrem papierowym (18) jest przeznaczony tylko do odsysania na sucho. Worek z filtrem papierowym (18) ułatwia utylizację odciągniętego pyłu.

Montaż węża odsysającego (16) (rys. 3, 11, 12)

Wąż odsysający (16) podłączyć do odpowiedniego przyłącza ssawki mokrej lub suchej, w zależności od żądanego zastosowania.

Odsysanie pyłu:

Wąż odsysający (16) podłączyć do przyłącza węża odsysającego (10). W tym celu obie złączki na końcu węża (16) wsunąć do przyłącza węża odsysającego (10) (A). Złączki umieścić w zagłębieniach. Wąż odsysający w pozycji końcowej przekręcić w kierunku zgodnym z ruchem wskazówek zegara (B).

Dmuchanie:

Wąż odsysający (16) podłączyć do przyłącza wydmuchowego (14). W tym celu obie złączki na końcu węża (16) wsunąć do przyłącza wydmuchowego (14). Złączki umieścić w zagłębieniach. Przekręcanie jest tu niepotrzebne.

Montaż metalowej rury przedłużającej (22), węża odsysającego (16) i dysz (20/21) (rys. 13)

• Metalową rurę przedłużającą (22) połączyć z zakrzywionym końcem węża odsysającego (16).
• Dyszę podłogową (20) lub szczelinową (21) podłączyć do drugiego końca metalowej rury przedłużającej (22).
• Aby ustawić indywidualną długość metalowej rury przedłużającej (22), należy przesunąć suwak do przodu (A). (rys. 14)

- Wyciągnąć rurę na odpowiednią długość (B). Upewnić się, że przesuwny regulator zatrzasnął się. (rys. 14)

Montaż dolnego uchwytu kablowego (rys. 3, 15)

- Dolny uchwyt kablowy (24) zawiesić po tylnej stronie urządzenia na płytkowym wsporniku kół (7). Górny uchwyt kablowy (13) znajduje się przy przyłączu wydmuchowym (14).

8. Obsługa

⚠ OSTRZEŻENIE!

Urządzenie wyłączyć, jeśli przy odsysaniu na mokro wraz z powietrzem wylotowym wydostaje się ciecz lub piana.

Włączanie / wyłączanie / automatyka (rys. 16, 17)

Przełącznik ON / OFF (12) ma trzy ustawienia:

1 Pozycja 0: Wyłączony
2 Pozycja II: Włączony
- Aby włączyć urządzenie, wcisnąć włącznik / wyłącznik (12).
- Ponownie nacisnąć włącznik / wyłącznik (12), aby wyłączyć urządzenie.
3 Pozycja I: Praca w trybie automatycznym (odkurzacz będzie włączany przez narzędzie elektryczne).
- Kabel sieciowy elektronarzędzia podłączyć do automatycznego gniazdka (rys. 17).
- Wąż odsysający podłączyć do przyłącza odsysania pyłu w elektronarzędziu. Upewnić się, że połączenie jest bezpieczne i hermetyczne.
- Przełącznik systemu odsysającego ustawić w pozycji „I” = Praca w trybie automatycznym.

Odsysanie na sucho (rys. 3, 9, 10)

Do odsysania na sucho używać filtru falistego (19). Dodatkowo można też stosować worek z filtrem papierowym (18). Dzięki temu filtr falisty (19) dłużej pozostanie czysty i moc odsysania dłużej się utrzyma.

Ponadto ułatwi to utylizację pyłu.

Przed użyciem zawsze upewnić się, że filtry są prawidłowo zamontowane.

Odsysanie na mokro (rys. 3, 8)

Do odsysania na sucho używać filtru piankowego (17). Przed użyciem zawsze upewnić się, że filtr piankowy (17) jest prawidłowo zamontowany.

Jeśli zbiornik ze stali szlachetnej (9) jest pełny, pły-wakowy zawór bezpieczeństwa (15) zamyka otwór ssący i proces ssania zostaje przerwany.

⚠ UWAGA!

Urządzenie nie jest przeznaczone do odsysania palnych cieczy. Do odsysania na mokro używać tylko dostarczonego filtru piankowego (17).

Śruba do spuszczania wody (rys. 18)

Aby opróżnianie zbiornika ze stali szlachetnej (9) przy odsysaniu na mokro było łatwiejsze, został on wyposażony w śrubę do spuszczania wody (8). Aby odkręcić śrubę do spuszczania wody (8) i spuścić wodę, trzeba ją przekręcić w lewo.

9. Czyszczenie i konserwacja

⚠ OSTRZEŻENIE!

Przed rozpoczęciem wszelkich prac związanych z ustawianiem, obsługą techniczną i naprawą wyciągnąć wtyczkę!

Czyszczenie

Zaleca się, aby urządzenie dokładnie czyścić po każdym użyciu. Nie spryskiwać urządzenia wodą i nie czyścić go pod bieżącą wodą. Mogłoby to spowodować porażenie prądem elektrycznym oraz uszkodzić urządzenie.

Zbiornik ze stali szlachetnej (9) opróżniać po każdym użyciu: Po otwarciu śruby do spuszczania wody (8) można spuścić nagromadzony płyn. W zbiorniku (9) pozostają jednak jego resztki. Aby je usunąć, trzeba otworzyć haki ryglujące (4) i zdjąć głowicę maszyny (2) ze zbiornika (9). Wyłać resztki płynu. Zbiornik osuszyć lekko wilgotną szmatką.

• Wymiana zapełnionego worka z filtrem papierowym
• Urządzenia powinno być zawsze czyste. Nie stosować środków czyszczących lub rozpuszczalników.
• Szczeliny wentylacyjne muszą być zawsze czyste i wolne od zanieczyszczeń i pyłu.
• Urządzenie czyścić wyłącznie miękką szczotką lub lekko wilgotną szmatką.
• Filtr piankowy (17) czyścić pod bieżącą wodą niewielką ilością szarego mydła i pozostawić do wyschnięcia.

Konserwacja

Urządzenie nie wymaga konserwacji

Informacje serwisowe

Należy wziąć pod uwagę, że następujące części tego produktu podlegają normalnemu podczas eksploatacji lub naturalnemu zużyciu bądź że następujące części konieczne są jako materiały eksploatacyjne.

Części zużywające się*: Filtr piankowy, Worek z fil- trem papierowym, Filtr falisty

* nie zawsze wchodzą w zakres dostawy!

10. Przechowywanie

Urządzenie i wyposażenie dodatkowe przechowywać w miejscu ciemnym, suchym i wolnym od przemarzania, zabezpieczyć przed dziećmi. Optymalna temperatura przechowywani 5 do 30°C.

Przechowywać urządzenie w oryginalnym opakowaniu.

Przykryć narzędzie elektryczne, by chronić je przed pyłem lub wilgocią.

Zachować instrukcję obsługi urządzenia elektrycznego.

• Przewód przyłączeniowy (3) nawinąć wokół górne- go uchwytu kablowego (13) przy przyłączu wydmu- chowym (14) i wokół dolnego uchwytu kablowego (24). (rys. 19)
• Na górze głowicy maszyny (2) znajdują się cztery zagłębienia, w których można przechowywać przymocowaną dyszę podługową (20) i szczelinową (21). Na uchwytach rolek (5) znajdują się zagłębienia, w które można wcisnąć metalową rurę przedłużającą (22). (rys. 20)
• Pozostałe akcesoria można przechowywać w zbiorniku ze stali szlachetnej (9).

11. Przyłącze elektryczne

Zainstalowany silnik elektryczny jest gotowy do eksploatacji. Przyłącze odpowiada właściwym przepisom VDE (Związek Elektryków Niemieckich) oraz normom DIN. Przyłącze sieciowe udostępniane przez klienta oraz przedłużacz muszą być zgodne z powyższymi przepisami.

Uszkodzone przyłącze elektryczne

Na przewodach elektrycznych powstają często uszkodzenia izolacji.

Przyczyną może być:

• Ściskanie, w przypadku gdy przewody są prowadzone przez okna lub szczeliny w drzwiach.
• Zagięcia, w przypadku nieprawidłowego zamoco-wania lub prowadzenia przewodów.
• Przecięcia, w przypadku najezdźania na przewody.
• Uszkodzenia izolacji, w przypadku wyrywania z gniazdka naściennego.
• Pęknięcia, w przypadku starej izolacji.

Uszkodzone przewody elektryczne nie mogą być stosowane i ze względu na uszkodzenie izolacji zagrażają życiu.

Elektryczne przewody należy regularnie kontrolować pod kątem uszkodzeń. Pamiętać, by podczas sprawdzania przewodu nie był on podłączony do sieci elektrycznej.

Przewody elektryczne muszą odpowiadać właściwym przepisom VDE (Związek Elektryków Niemieckich) oraz normom DIN. Stosować wyłącznie przewody elektryczne z oznaczeniem H05VV-F.

Odpowiednia informacja znajduje się na oznaczeniu typu, umieszczonym na przewodzie.

Silnik prądu przemiennego

• Napięcie sieciowe musi wynosić 230 V\~
• Przedłużacze o długości 25 m muszą posiadać przekrój wynoszący 1,5 milimetra kwadratowego.

Podłączanie oraz naprawy wyposażenia elektrycznego mogą być przeprowadzane przez wykwalifikowanego elektryka.

12. Utylizacja i recykling

Sprzęt umieszczony jest w opakowaniu zapobiegającym uszkodzeniom w czasie transportu. Opakowanie jest surowcem i nadaje się do powtórnego użytku lub do recyklingu. Urządzenie oraz jego osprzęt składają się z różnych rodzajów materiałów, jak np. metal i tworzywa sztuczne. Nie wyrzucać uszkodzonych urządzeń do śmietnika! W celu odpowiedniej utylizacji należy oddać urządzenie do specjalistycznego punktu zbiórki odpadów. Informacji o specjalistycznych punktach zbiórki odpadów udziela administracja komunalna.

Zużytego sprzętu nie wolno wyrzucać wraz z odpadami domowymi!

Symbol ten oznacza, że zgodnie z dyrektywą w sprawie zużytego sprzętu elektrycznego i elektronicznego (2012/19/UE) oraz przepisami krajowymi niniejszego produktu nie wolno utylizować wraz z odpadami domowymi. Produkt ten należy przekazać do przeznaczonego do tego celu punktu zbiórki. Można to zrobić np. poprzez zwrot przy zakupie podobnego produktu lub przekazanie do autoryzowanego punktu zbiórki zajmującego się recyklingiem zużytego sprzętu elektrycznego i elektronicznego. Nieprawidłowe obchodzenie się z zużytem sprzętem może mieć negatywny wpływ na środowisko i zdrowie ludzkie ze względu na potencjalnie niebezpieczne materiały, które często znajdują się w zużytym sprzęcie elektrycznym i elektronicznym. Poprzez prawidłową utylizację tego produktu przyczyniają się Państwo także do efektywnego wykorzystania zasobów naturalnych. Informacje dotyczące punktów zbiórki zużytego sprzętu można otrzymać w urzędzie miasta, od podmiotu publiczno-prawnego zajmującego się utylizacją, autoryzowanej jednostki odpowiedzialnej za utylizację zużytego sprzętu elektrycznego i elektronicznego lub w firmie obsługującej wywóz śmieci w Państwa miejscu zamieszkania.

13. Pomoc dotycząca usterek

Usterka Możliwa przyczyna Pomoc
Silnik nie pracuje	Sprawdzić, czy wtyczka jest podłączona.	Włożyć wtyczkę do gniazdka.
	Sprawdzić, czy w gniazdku jest prąd. Skontaktować się z elektrykiem.
	Sprawdzić, czy włącznik/wyłącznik odkurzacza jest włączony.	Włączyć włącznik/wyłącznik.
Zmniejszona moc ssania	Zablokowana szczotka. Wyłączyć odkurzacz, aby usunąć blokady.
	Worek na kurz jest pełny. Wyjąć worek i opróżnić.
	Filtr jest zakurzony. Wymontować filtr i opróżnić.

Wszelkie uszkodzenia muszą być zgłaszane w przeciągu 8 dni od daty otrzymania towaru, w przeciwnym wypadku, prawo do reklamacji wygasa. Gwarantujemy, że w czasie trwania gwarancji wymienimy wszelkie części maszyny, które okażą się niesprawne na skutek wad materiału z jakiego zostały wykonane lub błędów w produkcji bez dodatkowych opłat pod warunkiem, że

maszyna będzie obsługiwana zgodnie z zaleceniami. W odniesieniu do części nie produkowanych przez nas, gwarancja obowiązuje tylko w przypadku naszych dostawców. Koszty instalacji nowych części są ponoszone przez klienta. Odszkodowania wynikle z uszkodzeń maszyny oraz redukcje ceny zakupu maszyny w ramach reklamacji nie będą rozpatrywane.
