NÁVOD K OBSLUZE ASP30ES SCHEPPACH

Vysavač pro vysávání zamokra i zasucha Překlad originálního návodu k obsluze

Mokro-suchý vysávač Preklad originálu návodu na obsluhu

Vysvětlení symbolů na přístroji

Pozor! Možná za nedodržení Nebezpečí ohrožení života, riziko zranění nebo poškození nářadí! Před uvedením do provozu si přečtěte a dodržujte návod k obsluze a bezpečnostní poky- ny. www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58

4. Použití podle účelu určení ......................................................... 41

Nepřebíráme žádnou záruku za nehody nebo škody způsobené nedodržením tohoto návodu a bezpeč- nostních pokynů.

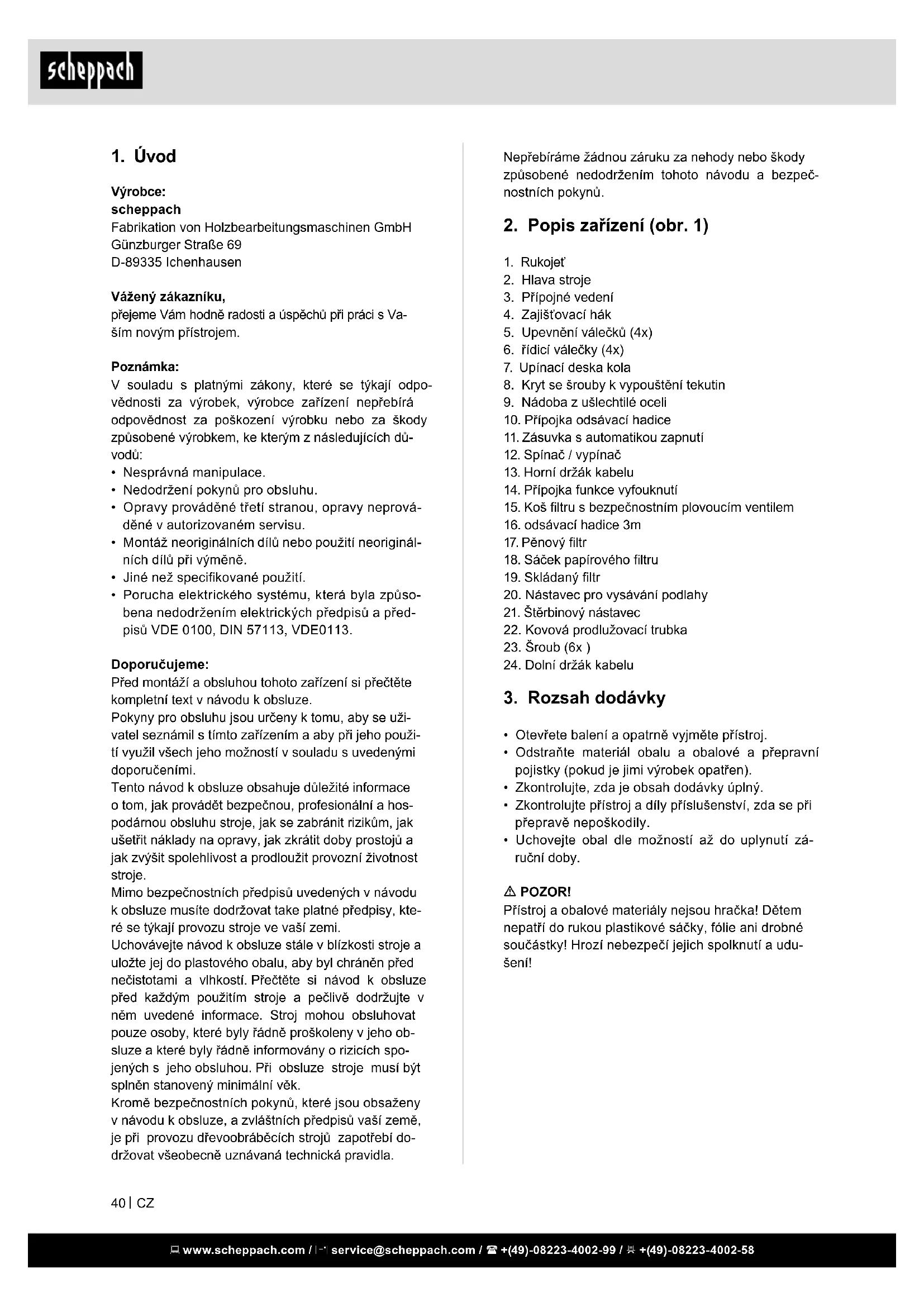

2. Popis zařízení (obr. 1)

5. Upevnění válečků (4x)

6. řídicí válečky (4x)

7. Upínací deska kola

8. Kryt se šrouby k vypouštění tekutin

9. Nádoba z ušlechtilé oceli

10. Přípojka odsávací hadice

11. Zásuvka s automatikou zapnutí

12. Spínač / vypínač

13. Horní držák kabelu

14. Přípojka funkce vyfouknutí

15. Koš ltru s bezpečnostním plovoucím ventilem

16. odsávací hadice 3m

18. Sáček papírového ltru

20. Nástavec pro vysávání podlahy

21. Štěrbinový nástavec

22. Kovová prodlužovací trubka

24. Dolní držák kabelu

• Otevřete balení a opatrně vyjměte přístroj.

• Odstraňte materiál obalu a obalové a přepravní pojistky (pokud je jimi výrobek opatřen).

• Zkontrolujte, zda je obsah dodávky úplný.

• Zkontrolujte přístroj a díly příslušenství, zda se při přepravě nepoškodily.

• Uchovejte obal dle možností až do uplynutí zá- ruční doby. m POZOR! Přístroj a obalové materiály nejsou hračka! Dětem nepatří do rukou plastikové sáčky, fólie ani drobné součástky! Hrozí nebezpečí jejich spolknutí a udu- šení!

Výrobce: scheppach Fabrikation von Holzbearbeitungsmaschinen GmbH Günzburger Straße 69 D-89335 Ichenhausen Vážený zákazníku, přejeme Vám hodně radosti a úspěchů při práci s Va- ším novým přístrojem. Poznámka: V souladu s platnými zákony, které se týkají odpo- vědnosti za výrobek, výrobce zařízení nepřebírá odpovědnost za poškození výrobku nebo za škody způsobené výrobkem, ke kterým z následujících dů- vodů:

• Nesprávná manipulace.

• Nedodržení pokynů pro obsluhu.

• Opravy prováděné třetí stranou, opravy neprová- děné v autorizovaném servisu.

• Montáž neoriginálních dílů nebo použití neoriginál- ních dílů při výměně.

• Jiné než specikované použití.

• Porucha elektrického systému, která byla způso- bena nedodržením elektrických předpisů a před- pisů VDE 0100, DIN 57113, VDE0113. Doporučujeme: Před montáží a obsluhou tohoto zařízení si přečtěte kompletní text v návodu k obsluze. Pokyny pro obsluhu jsou určeny k tomu, aby se uži- vatel seznámil s tímto zařízením a aby při jeho použi- tí využil všech jeho možností v souladu s uvedenými doporučeními. Tento návod k obsluze obsahuje důležité informace o tom, jak provádět bezpečnou, profesionální a hos- podárnou obsluhu stroje, jak se zabránit rizikům, jak ušetřit náklady na opravy, jak zkrátit doby prostojů a jak zvýšit spolehlivost a prodloužit provozní životnost stroje. Mimo bezpečnostních předpisů uvedených v návodu k obsluze musíte dodržovat take platné předpisy, kte- ré se týkají provozu stroje ve vaší zemi. Uchovávejte návod k obsluze stále v blízkosti stroje a uložte jej do plastového obalu, aby byl chráněn před nečistotami a vlhkostí. Přečtěte si návod k obsluze před každým použitím stroje a pečlivě dodržujte v něm uvedené informace. Stroj mohou obsluhovat pouze osoby, které byly řádně proškoleny v jeho ob- sluze a které byly řádně informovány o rizicích spo- jených s jeho obsluhou. Při obsluze stroje musí být splněn stanovený minimální věk. Kromě bezpečnostních pokynů, které jsou obsaženy v návodu k obsluze, a zvláštních předpisů vaší země, je při provozu dřevoobráběcích strojů zapotřebí do- držovat všeobecně uznávaná technická pravidla. www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58

• Než začnete provádět jakoukoliv péči nebo údrž- bu, zařízení vypněte a vytáhněte zástrčku ze sítě.

• Veškeré opravářské práce na elektrických částech přístroje smí provádět pouze autorizovaný zákaz- nický servis. m VAROVÁNÍ!

• Toto zařízení není určeno k tomu, aby je používaly osoby s omezenými fyzickými, smyslovými nebo duševními schopnostmi nebo osoby zcela bez zku- šeností a/nebo znalostí, ledaže by tak činily pod dohledem osoby pověřené zajištěním jejich bez- pečnosti nebo poté, co od ní obdržely instruktáž, jak se zařízením zacházet a uvědomují si nebez- pečích, která s používáním přístroje souvisí.

• Děti smí přístroj používat pouze tehdy, pokud jsou starší 8 let a pokud na jejich bezpečnost dohlíží příslušná osoba nebo pokud o ní získali pokyny, jak se přístroj používá a uvědomují si nebezpečím, která s používáním přístroje souvisí.

• Není dovoleno, aby si děti s přístrojem hrály.

• Na děti je třeba dohlížet, aby bylo zajištěno, že si se zařízením nebudou hrát.

• Čištění a údržbu přístroje nesmí provádět děti bez dozoru.

• Balicí fólii udržujte mimo dosah dětí, hrozí nebez- pečí udušení!

• Po každém použití a vždy před čištěním / údržbou zařízení vypněte.

• Nebezpečí požáru. Nevysávejte hořící či doutna- jící předměty.

• Nikdy nepracujte s vysokotlakým čističem v prosto- rách, ve kterých hrozí nebezpečí exploze!

• Přístroj bezpodmínečně okamžitě vypněte, začne- -li se tvořit pěna či uniká-li z přístroje kapalina!

• Nepoužívejte abrazivní čisticí prostředky, čističe na sklo nebo víceúčelové čističe! Přístroj nikdy ne- smíte ponořit do vody. V kontaktu s nasávaným vzduchem může u určitých látek dojít ke tvorbě explozivních par či směsí. Níže uvedené látky se nesmí nasávat:

• výbušné nebo hořlavé plyny, tekutiny a prach (re- aktivní prach)

• reaktivní kovový prach (např. hliník, hořčík, zinek) ve spojení se silně alkalickými a kyselými čisticí- mi prostředky

• nezředěné silné kyseliny a louhy

• organická rozpouštědla (např. benzin, ředidla ba- rev, aceton, topný olej). Kromě toho mohou tyto látky způsobit nežádoucí škody na materiálu přístroje. 30L mokrý/suchý vysavač (1x) 3m odsávací hadice (1x) Pěnový ltr (1x) Sáček papírového ltru (1x) Skládaný ltr pro suché vysávání (1x) Uložení válečků (4x) Válečky (4x) Rukojeť (1x) Šroub (6x) Nástavec pro vysávání podlahy (1x) Štěrbinový nástavec (1x) Prodlužovací trubka z kovu (1x) Držák kabelu (1x) Návod k obsluze (1x)

4. Použití podle účelu určení

Vysavač pro vysávání zasucha i zamokra je vhodný na vysávání zasucha i zamokra při použití přísluš- ného ltru. Přístroj není určen k vysávání hořlavých, výbušných nebo zdraví škodlivých látek. Přístroj smí být používán pouze podle svého účelu určení. Každé další, toto překračující použití, neodpo- vídá použití podle účelu určení. Za z toho vyplývající škody nebo zranění všeho druhu ručí uživatel/obslu- hující osoba a ne výrobce. Dbejte prosím na to, že naše přístroje nebyly podle svého účelu určení konstruovány pro živnostenské, řemeslnické nebo průmyslové použití. Nepřebíráme žádné ručení, pokud je přístroj používán v živnosten- ských, řemeslných nebo průmyslových podnicích a při srovnatelných činnostech.

5. Bezpečnostní pokyny

• Přístroj zapojujte pouze na střídavý proud. Napětí musí být shodné s údaji o napětí na typovém štít- ku přístroje.

• Zástrčky a zásuvky se nikdy nedotýkejte mokrý- ma rukama.

• Síťovou zástrčku neodpojuje ze zásuvky taháním za síťový kabel.

• Před každým použitím přístroje zkontrolujte, zda napájecí vedení a zástrčka nejsou poškozeny. Po- škozené napájecí vedení je nutné nechat neprodle- ně vyměnit autorizovanou servisní službou, resp. odborníkem na elektrické přístroje.

• Abyste zabránili úrazům vlivem el. proudu, dopo- ručujeme používat zásuvky s předřazeným prou- dovým chráničem (jmenovitá hodnota síly proudu vypínacího mechanismu max. 30 mA). www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58

• Nasaďte úchyt (1) na hlavu stroje (2) a upevněte ji dvěma šrouby (23) pomocí šroubováku (není obsa- hem dodávky). Montáž pěnového ltru (17) (obr. 3, 8) Přístroj nikdy nepoužívejte bez ltru! Vždy zajistěte, aby byly ltry správně namontovány.

• Namontujte pěnový ltr (17): Pro mokré sání nasuň- te společně dodaný pěnový ltr (17) na koš ltru s bezpečnostním plovoucím ventilem (15). Montáž skládaného ltru (19) (obr. 3, 9) Pro suché sání nasuňte skládaný ltr (19) na koš ltru s bezpečnostním plovoucím ventilem (15). Skládaný ltr (19) je vhodný pouze pro suché sání! Montáž sáčku papírového ltru (18) (obr. 3, 10) K nasávání jemných, suchých nečistot se doporuču- je, dodatečně použít sáček papírového ltru (18).

• Sáček papírového ltru (18) nasuňte na sací otvor nádoby z ušlechtilé oceli (9). Sáček papírového l- tru (18) je vhodný pouze k suchému sání. Sáček papírového ltru (18) ulehčuje likvidaci vysátého prachu. Namontujte odsávací hadici (16) (obr. 3, 11, 12) Napojte odsávací hadici (16) na odpovídající přípojku, dle požadované aplikace, na mokrý a suchý vysavač. Vysávání: Odsávací hadici (16) napojte na přípojku odsávací hadice (10). K tomu nasuňte konec odsávací hadice (16) s oběma vsuvkami do přípojky odsávací hadice (10) (A). Nasaďte obě vsuvky do prohlubní. V kon- cové pozici otočte odsávací hadici ve směru hodino- vých ručiček (B). Foukání: Napojte odsávací hadici (16) na přípojku s funkcí pro- fouknutí (14). Nasuňte konec odsávací hadice (16) s oběma vsuvkami do přípojky s funkcí profouknutí (14). Nasaďte obě vsuvky do prohlubní. Otáčení se zde nedoporučuje. Namontujte kovovou prodlužovací trubku (22), odsávací hadici (20/21) a trysky (obr. 13) Spojte kovovou prodlužovací trubku (22) se zahnu- tým koncem odsávací hadice (16). Namontujte nástavec pro vysávání podlahy (20) nebo štěrbinový nástavec (21) na opačný konec kovové prodlužovací trubky (22). Pro nastavení individuální délky kovové prodlužovací trubky (22), posuňte posuvník dopředu (A). (obr. 14) Natáhněte trubku do odpovídající délky (B). Zajistěte, aby posuvný regulátor zaskočil. (obr. 14) Montáž spodního držáku kabelu (obr. 3, 15) Zavěste spodní držák kabelu (24) na zadní stranu pří- stroje na upínací desku kola (7). Horní držák kabelu (13) se nachází na přípojce pro funkci vyfouknutí (14). m UPOZORNĚNÍ! Tento elektrický nástroj vytváří během provozu elektromagnetické pole. Toto pole může za určitých podmínek ovlivňovat aktivní nebo pasivní zdravotní implantáty. Pro snížení rizika vážných nebo smrtel- ných úrazů doporučujeme osobám se zdravotními implantáty, aby se před obsluhou tohoto elektrického nástroje obrátily na svého lékaře nebo na výrobce zdravotního implantátu.

Síťové napětí 220-240 V~ 50/60 Hz Výkon 1400 W Maximální výkon přístro- jové zásuvky 2000 W Celkový výkon 3400 W Kapacita zásobníku na vodu 30 L Odsávací výkon 20 Kpa Druh krytí IPX4 Třída ochrany I

m POZOR! Před použitím zajistěte, aby byl přístroj správně a kompletně namontován. Vybalení (obr. 1, 2, 3)

• Odblokujte zajišťovací háky (4) a odstraňte hlavu stroje (2). Příslušenství se nachází v nádobě z ušlechtilé oceli (9). Jen kovová prodlužovací trubka (22) se nachází mimo nádobu z ušlechtilé oceli (9) v balení. Odstraňte veškeré příslušenství z nádoby z ušlechtilé oceli (9). Montáž uložení válečků (5) (obr. 4, 5)

• Postavte nádobu z ušlechtilé oceli (9) na hlavu (hla- va stroje (2) musí být odstraněna).

• Posuňte upevnění válečků (5) do k tomu určených vybrání upínací desky kola (7). (4x)

• Upevněte upevnění válečků (5) šroubovákem (není obsahem dodávky) vždy po jednou šroubu (23). (4x) Montáž válečků (6) (obr. 6)

• Zatlačte čtyři řídicí válečky (6) do otvorů uložení kol (5). Montáž hlavy stroje (2) a rukojeť (1) (obr. 7)

• Nasaďte hlavu stroje (2) na nádobu z ušlechtilé oceli (9). Zajistěte hlavu stroje (2) zajišťovacími háky (4). Při montáži hlavy stroje (2) dbejte na to, aby zajišťovací háky (4) správně zaskočily. www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58

m UPOZORNĚNÍ! Před každým nastavením, údržbou nebo opravou vy- táhněte síťovou zástrčku! Čištění Doporučujeme vyčistit přístroj po každém použití. Ne- stříkejte na přístroj vodou a nečistěte jej pod tekoucí vodou. To může vést k úderům elektrickým proudem a poškodit přístroj. Vyprázdněte nádobu z nerezové oceli (9) po každém provozu: Po otevření šroubovacího krytu k vypuštění kapalin (8) může být vypuštěna posbíraná kapalina. V nádobě z ušlechtilé oceli (9) zůstává zbytek kapaliny. Pro odstranění zbytkové kapaliny odeberte hlavu stroje (2) otevřením zajišťovacích háků (4) z nádob z ušlechtilé oceli (9). Vylijte kapalné zbytky. Vyčistěte nádobu lehce vlhkým hadříkem.

• Nahraďte plný sáček papírového ltru

• Přístroj vždy udržujte v čistotě. Nepoužívejte čisticí prostředky nebo rozpouštědla.

• Ventilační štěrbiny vždy udržujte čisté a bez pra- chu.

• Přístroj vyčistěte jen měkkým kartáčkem nebo leh- ce vlhkým hadříkem.

• Vyčistěte pěnový ltr (17) s trochou tekutého mý- dla pod tekoucí vodou a nechte jej na vzduchu vy- schnout. Údržba Přístroj nevyžaduje údržbu. Servisní informace Je třeba dbát na to, že u tohoto přístroje podléhají následující díly opotřebení přiměřenému použití nebo přirozenému opotřebení, resp. jsou potřebné jako spotřební materiál. Rychle opotřebitelné díly*: Pěnový ltr, Sáček papíro- vého ltru, Skládaný ltr

• není nutně obsaženo v rozsahu dodávky!

Skladujte přístroj a jeho příslušenství na tmavém, suchém a nezamrzajícím místě a mimo dosah dě- tí. Optimální teplota skladování leží mezi 5 a 30 ˚C. Uložte elektrický přístroj v originálním balení. Elektrický přístroj zakryjte, aby byl chráněný před prachem nebo vlhkem. Návod k obsluze uložte u přístroje.

• Obalte přípojné (3) vedení kolem horního držáku kabelu (13) na připojení funkce vyfouknutí (14) a dolní držák kabelu (24). (obr. 18)

m VÝSTRAHA! Vypněte přístroj, pokud při mokrém vysávání vystu- puje s odváděným vzduchem kapalina nebo pěna. Zapnutí/vypnutí/automatika (obr. 16, 17) Spínač ON / OFF (12) má tři nastavení: 1 poloha spínače 0: Vyp 2 poloha spínače II: Zap

• Pro zapnutí stiskněte spínač zap/vyp (12).

• Pro vypnutí přístroje opětovně stiskněte spínač zap/vyp (12). 3 poloha spínače I: Automatický provoz (vysavač se zapne pomocí elektrického nástroje)

• Napojte síťový kabel vašeho elektrického nástroje na automatickou zásuvku (obr. 16).

• Napojte odsávací hadici na přípojku vašeho elek- trického nástroje. Zkontrolujte, zda je spojení bez- pečné a vzduchotěsné.

• Nastavte spínač odsávacího systému do polohy „I“ = automatický provoz. Suché vysávání (obr. 3, 9, 10) Použijte skládaný ltr (19) pro suché vysávání. Do- datečně můžete použít sáček papírového ltru (18). Tím zůstane skládaný ltr (19) déle bez prachu a sací výkon zachován. K tomu se zjednoduší likvidace prachu. Vždy zajistěte, aby byly ltry správně namontovány. Mokré vysávání (obrázek 3, 8) Pro mokré vysávání použijte pěnový ltr (17). Zajistě- te, aby byl pěnový ltr (17) správně namontován. Je-li nádoba z ušlechtilé oceli (9) plná, zavře bez- pečnostní plovoucí ventil (15) sací otvor a přeruší se proces sání. m POZOR! Přístroj se nehodí k vysávání hořlavých kapalin. Pro mokré vysávání použijte pouze společně dodaný pě- nový ltr (17). Vodní vypouštěcí šroub (8) (obr. 18) Pro jednoduché vyprázdnění nádoby z ušlechtilé oceli (9) u mokrého vysávání slouží výbava vodním vypouštěcím šroubem (8). Vodní vypouštěcí šroub (8) otevřete otáčením doleva a vypusťte kapalinu. www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58

Přístroj je uložen v balení, aby bylo zabráněno po- škození při přepravě. Toto balení je surovina a tím znovu použitelné nebo může být dáno zpět do cirku- lace surovin. Příslušenství je vyrobeno z rozdílných materiálů, jako např. kov a plasty. Defektní součástky odevzdejte k likvidaci zvláštních odpadů. Zeptejte se v odborné prodejně nebo na místním zastupitelství! Odpadní zařízení nesmějí být likvidována spolu s domácím odpadem! Tento symbol upozorňuje, že tento výrobek nesmí být podle směrnice o odpadních elek- trických a elektronických zařízeních (2012/19/ EU) a vnitrostátních zákonů likvidován spolu s domácím odpadem. Tento výrobek musí být ode- vzdán ve sběrném středisku určeném k tomuto úče- lu. To lze provést například vrácením při nákupu po- dobného výrobku nebo odevzdáním v autorizovaném sběrném středisku pro recyklaci odpadních elektric- kých a elektronických zařízení. Nesprávné zacháze- ní s odpadními zařízeními může mít vzhledem k po- tenciálně nebezpečným látkám, které jsou v odpadních elektrických a elektronických zařízeních často obsažené, negativní dopad na životní prostře- dí a lidské zdraví. Správnou likvidací tohoto výrobku přispíváte také k efektivnímu využívání přírodních zdrojů. Informace o sběrných střediscích pro odpad- ní zařízení můžete získat u svého magistrátu, veřej- noprávní instituce pro nakládání s odpady, autorizo- vaného orgánu pro likvidaci odpadních elektrických a elektronických zařízení nebo služby svozu odpadu

• Na horní straně hlavy stroje (2) se nachází čtyři prohlubně ve kterých je možno uložit nástavec pro vysávání podlahy (20) a štěrbinový nástavec (21). Na upevnění válečků (5) se nachází prohlubně, na kterých mžete umístit prodlouženou kovovou trub- ku (22). (obr. 20)

• Zbylé příslušenství můžete ukládat do nádoby z ušlechtilé oceli (9).

11. Elektrická přípojka

Instalovaný elektromotor je zabudován v provo- zuschopném stavu. Přípojka musí odpovídat přísluš- ným předpisům VDE a DIN. Těmto předpisům musí odpovídat síťová přípojka zá- kazníka i použité prodlužovací kabely. Vadný elektrický přívodní kabel U elektrických přívodních kabelů často dochází k po- škození izolace. Jeho příčinami mohou být:

• Poškození tlakem, je-li přívodní kabel veden ok- nem nebo štěrbinou ve dveřích.

• Prohnutí kvůli nevhodnému upevnění nebo vedení přívodního kabelu.

• Zlomení kvůli přejíždění přes přívodní kabel.

• Poškození izolace kvůli vytrhnutí z elektrické zá- suvky ve stěně.

• Protržení v důsledku stárnutí izolace. Tyto vadné elektrické přívodní kabely nesmí být po- užívány a kvůli poškození izolace jsou životu nebez- pečné. Pravidelně kontrolujte poškození elektrických přívod- ních kabelů. Dávejte pozor, aby nebyl přívodní kabel při kontrole připojen do elektrické sítě. Elektrické přívodní kabely musí odpovídat přísluš- ným předpisům VDE a DIN. Používejte pouze pří- vodní kabely s označením H 07 RN. Uvedení typového označení na přívodním kabelu je povinné. Motor na střídavý proud

• Napětí v síti musí činit 230 V~

• Prodlužovací kabely do délky 25 m mít průměr 1,5 milimetru čtverečního. Připojení a opravy elektrického vybavení mohou pro- vádět pouze odborní elektrikáři. www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58

13. Odstraňování závad

Porucha Možná příčina Řešení Motor se nerozběhne Zkontrolujte, je zasunutá zástrčka? Síťovou zástrčku znovu zasuňte do zásuvky. Zkontrolujte, je v zásuvce proud? Zavolejte elektrikáře. Zkontrolujte, je zapnutý spínač/ vypínač vysavače? Zapněte spínač/vypínač. Snížený odsávací výkon Zablokovaný kartáč? Pro odstranění zablokování vysavač vypněte. Není sáček na prach plný prachu? Sáček na prach vyjměte a vyprázdněte. Není ltr plný prachu? Vyjměte a vyprázdněte ltr. www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58

6. Vodiace kladky (4x)

20. Podlahová hubica

21. Štrbinová hubica

• Skontrolujte, či je rozsah dodávky kompletný.

• Pred každým ošetrením a údržbou zariadenie vyp- nite a vytiahnite zástrčku.

• Obalové fólie uchovávajte mimo dosahu detí. Vzni- ká nebezpečenstvo udusenia!

• Používanie v priestoroch so zvýšením nebezpe- čenstvom výbuchu je zakázané.

• Reaktívny kovový prach (naopr. hliník, magnézium, zinok) v spojení so silne alkalickými a kyslými čis- tiacimi prostriedkami

5. Bezpečnostné pokyny

Porucha Možná príčina Náprava Motor nebeží Skontrolujte, či je sieťová zástrčka zasunutá Znovu zasuňte sieťovú zástrčku do zásuvky. Skontrolujte, či je v zásuvke prúd Zavolajte elektrikára. Skontrolujte, či je zapnutý zapínač/ vypínač vysávača Zapnite zapínač/vypínač. Znížený sací výkon Kefa je blokovaná Pre odstránenie blokovania vypnite vysávač. Vrecko na prach je plné prachu Demontujte a vyprázdnite vrecko na prach. Filter je plný prachu Demontujte a vyprázdnite lter. www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58
