MANUALE UTENTE GTL5291 LEVELONE

Cavo d’alimentazione

Guida all’installazione rapida

Dichiarazione di conformità

Staffa a L ed altri accessori

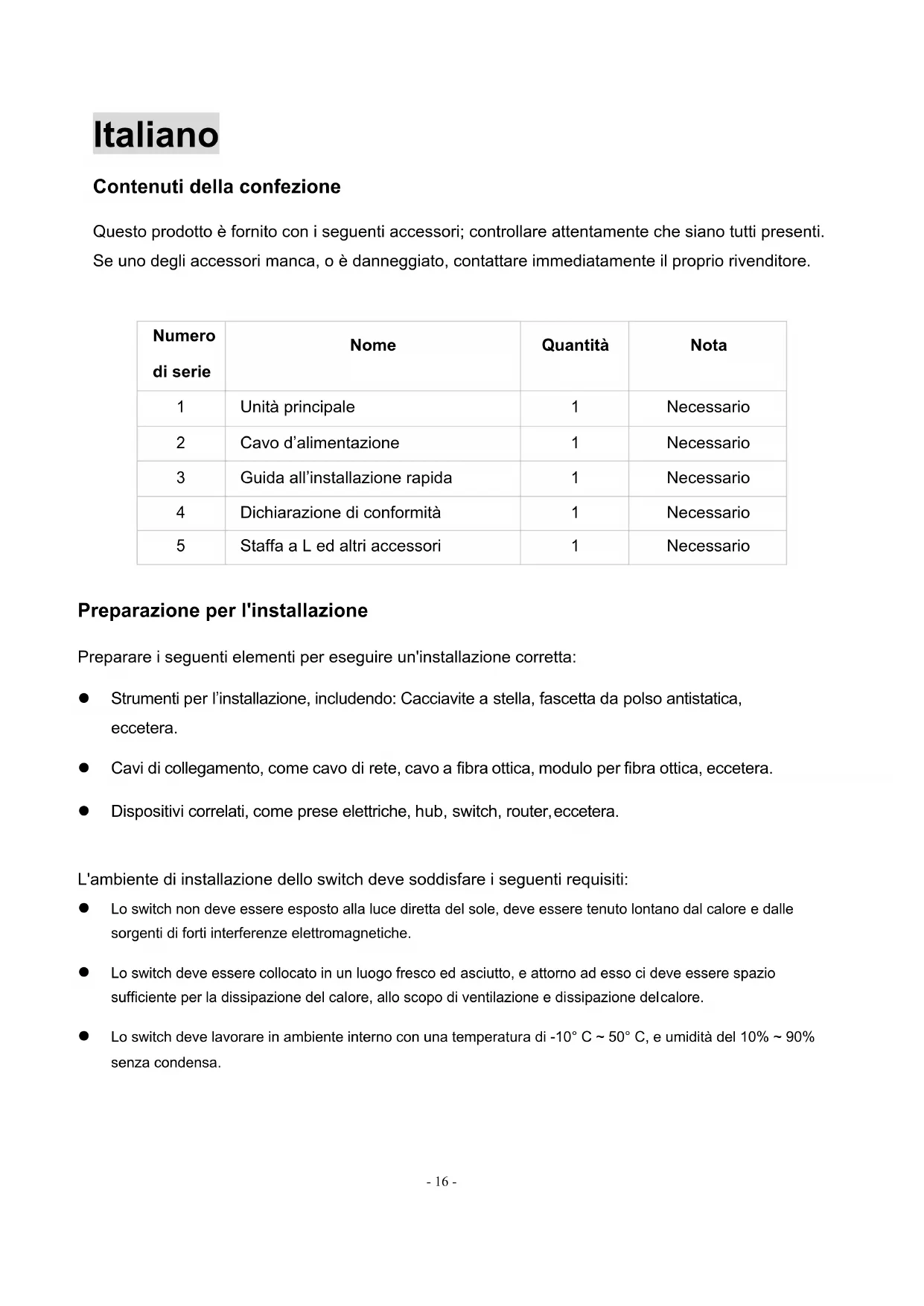

Preparazione per l'installazione Preparare i seguenti elementi per eseguire un'installazione corretta: l Strumenti per l’installazione, includendo: Cacciavite a stella, fascetta da polso antistatica, eccetera. l Cavi di collegamento, come cavo di rete, cavo a fibra ottica, modulo per fibra ottica, eccetera. l Dispositivi correlati, come prese elettriche, hub, switch, router, eccetera. L'ambiente di installazione dello switch deve soddisfare i seguenti requisiti: l Lo switch non deve essere esposto alla luce diretta del sole, deve essere tenuto lontano dal calore e dalle sorgenti di forti interferenze elettromagnetiche. l Lo switch deve essere collocato in un luogo fresco ed asciutto, e attorno ad esso ci deve essere spazio sufficiente per la dissipazione del calore, allo scopo di ventilazione e dissipazione del calore. l Lo switch deve lavorare in ambiente interno con una temperatura di -10° C ~ 50° C, e umidità del 10% ~ 90% senza condensa.- 17 - Attrezzature di installazione

1. Installazione su rack

Installare lo switch su un rack standard da 19 pollici. La procedura di installazione è la seguente: l Controllare la messa a terra e la stabilità del rack; l Installare le due staffe a L, fornite in dotazione, su entrambi i lati del pannello dello switch, quindi fissarle con le viti fornite in dotazione; l Collocare lo switch nella posizione appropriata del rack, e sostenerlo utilizzando un cassetto; l Fissare le staffe a L sulle guide degli alloggi fissati su entrambe le estremità del rack, per assicurare che lo switch può essere montato sul rack in modo stabile e orizzontale; l Utilizzare un cavo di alimentazione per collegare il connettore di alimentazione dello switch alla presa di corrente.

2. Installazione su piano di lavoro

Installare lo switch su un tavolo. La procedura di installazione è la seguente: l Collocare lo switch appoggiandone il fondo su un piano di lavoro sufficientemente spazioso, stabile e con corretta messa a terra; l Capovolgere lo switch, e collocarlo in modo stabile sul piano di lavoro; l Utilizzare un cavo di alimentazione per collegare il connettore di alimentazione dello switch alla presa di corrente. l Lo switch utilizza AC 100-240V, 50 / 60Hz; assicurarsi che l'alimentazione e la messa a terra siano normali prima di accendere. l Dopo l'accensione, controllare che l'indicatore di alimentazione dello switch (Power) sia acceso; in caso affermativo significa che l'alimentatore è collegato correttamente. l Non collocare alcun oggetto sopra lo switch. Eseguire la configurazione iniziale Collegare un PC alla porta della console dello switch utilizzando il cavo della console. l Configurare la porta seriale del PC: 38400 bps, 8 caratteri, nessuna parità, un bit di stop, 8 bit di dati e nessun controllo di flusso. l Accedere alla CLI utilizzando le impostazioni predefinite: Nome utente "admin" e password "admin". Nota: per ulteriori informazioni sulla configurazione dello switch, consultare la Guida alla gestione Web e la Guida di riferimento CLI.- 18 -

Accesso al dispositivo

Collegare il cavo di interfaccia RJ-45 di uno switch ad un computer utilizzando un cavo di rete.

Impostare le proprietà TCP/IP del computer, fare riferimento all’Appendice: Configurazione del computer.

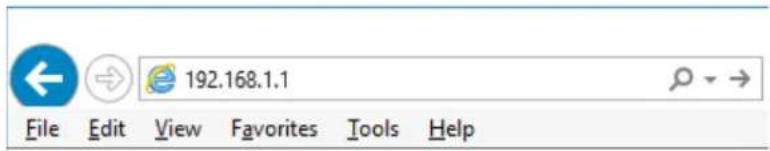

Accesso al dispositivo: Aprire un browser ed inserire 192.168.1.1 nella barra degli indirizzi, quindi premere Enter (Invio); nell'interfaccia di accesso, inserire il nome utente predefinito "admin", la password "admin" e fare clic su OK.- 19 -

Appendice: Configurazione del computer ■ Windows

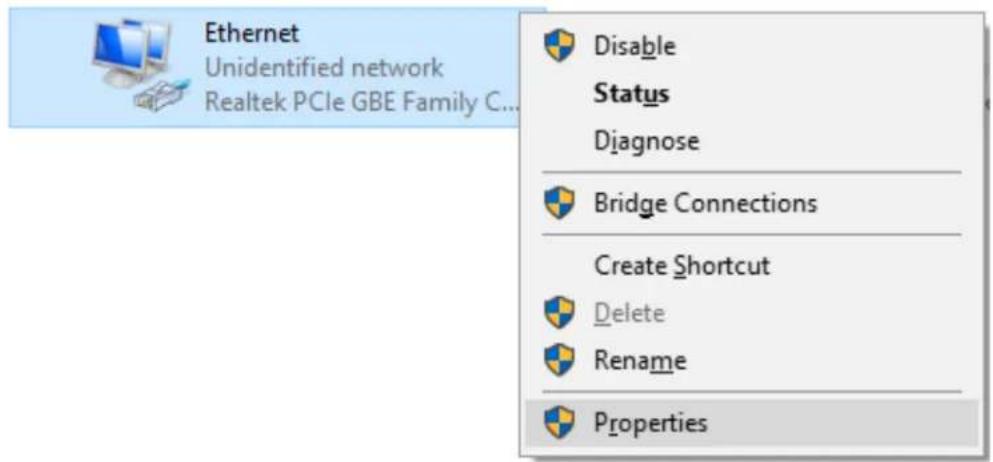

Fare clic su Start —> Pannello di controllo —> Rete e Internet —> Centro connessioni di rete e condivisione —> Modifica impostazioni scheda, fare clic col tasto destro del mouse su Connessione locale e selezionare Propriet

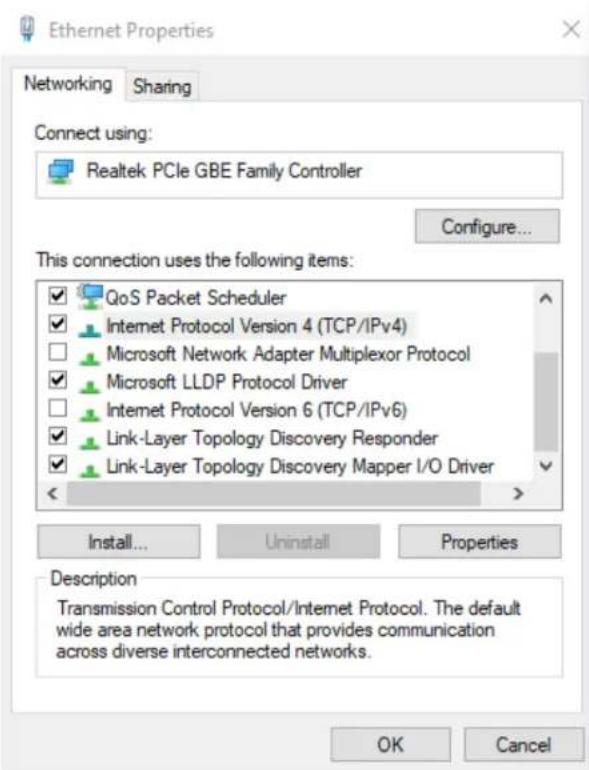

Fare doppio clic su Protocollo Internet 4 (TCP/IPv4);
