Produkttyp	Managed Netzwerk-Switch
Marke	LevelOne
Modell	GTL5291
Abmessungen (ca.)	440 x 200 x 44 mm (Standard 19-Zoll-Rack)
Gewicht (ca.)	2,5 kg
Stromversorgung	AC 100-240 V, 50/60 Hz
Stromverbrauch (geschätzt)	20 W
Schnittstellen	RJ-45 10/100/1000Base-T Ports (24 Ports) RS-232 Konsolenport
Hauptfunktionen	Verwaltung über Weboberfläche und CLI Standard-IP-Adresse: 192.168.1.1 Standard-Anmeldedaten: admin/admin Unterstützung von VLAN und QoS (je nach Firmware) Montage im 19-Zoll-Rack oder auf dem Tisch
Ersteinrichtung	Konsolenverbindung: 38400 bps, 8 Datenbits, keine Parität, 1 Stoppbit, keine Flusskontrolle
Betriebstemperatur	-10 °C bis 50 °C
Betriebsfeuchtigkeit	10 % bis 90 % (nicht kondensierend)
Lieferumfang	Hauptgerät, Netzkabel, Kurzanleitung, Konformitätserklärung, L-förmige Montagewinkel
Pflege und Reinigung	Mit einem weichen, trockenen Tuch reinigen. Vor der Reinigung vom Netz trennen. Flüssigkeiten vermeiden.
Sicherheit	An einem trockenen Ort ohne direkte Sonneneinstrahlung und Quellen elektromagnetischer Störungen installieren. Für ausreichende Belüftung sorgen.
Ersatzteile und Reparierbarkeit	Keine vom Benutzer austauschbaren Teile. Für Reparaturen den autorisierten Kundendienst kontaktieren.

Häufig gestellte Fragen - GTL5291 LEVELONE

Wie führe ich die Ersteinrichtung des Switches GTL5291 durch?

Schließen Sie einen PC mit dem mitgelieferten Konsolenkabel an den Konsolenport des Switches an. Konfigurieren Sie die serielle Schnittstelle des PCs mit den folgenden Parametern: 38400 bps, 8 Datenbits, keine Parität, 1 Stoppbit, keine Flusskontrolle. Melden Sie sich an der CLI mit dem Benutzernamen 'admin' und dem Passwort 'admin' an.

Wie lautet die Standard-IP-Adresse des Switches GTL5291?

Die Standard-IP-Adresse für die Verwaltung über die Weboberfläche lautet 192.168.1.1. Stellen Sie sicher, dass sich Ihr Computer im selben Subnetz befindet (z. B. 192.168.1.2 bis 192.168.1.250).

Welche Anmeldedaten sind standardmäßig eingestellt?

Der Standard-Benutzername ist 'admin' und das Standard-Passwort ist 'admin'. Es wird dringend empfohlen, diese nach der ersten Anmeldung zu ändern.

Wie montiere ich den Switch in ein Rack?

Befestigen Sie die mitgelieferten L-förmigen Montagewinkel mit den Schrauben an den Seiten des Switches. Setzen Sie den Switch in das Rack und befestigen Sie die Winkel mit Schrauben an den Führungsschlitzen. Stellen Sie sicher, dass das Rack stabil und ordnungsgemäß geerdet ist.

Kann der Switch auf einem Tisch installiert werden?

Ja, stellen Sie den Switch auf einen stabilen und ausreichend großen Arbeitstisch, mit der Oberseite nach oben, und drehen Sie ihn um. Stellen Sie sicher, dass der Tisch ordnungsgemäß geerdet ist und das Gerät stabil steht.

Welche Umgebungsbedingungen sind für den Betrieb erforderlich?

Der Switch muss in einem Innenraum ohne direkte Sonneneinstrahlung, fern von Wärmequellen und starken elektromagnetischen Störungen installiert werden. Die Umgebungstemperatur sollte zwischen -10 °C und 50 °C und die relative Luftfeuchtigkeit zwischen 10 % und 90 % (nicht kondensierend) liegen.

Wie konfiguriere ich die IP-Adresse meines Computers, um auf die Weboberfläche zuzugreifen?

Gehen Sie unter Windows zu Systemsteuerung > Netzwerk- und Freigabecenter > Adaptereinstellungen ändern. Klicken Sie mit der rechten Maustaste auf LAN-Verbindung > Eigenschaften. Doppelklicken Sie auf Internetprotokoll Version 4 (TCP/IPv4) und legen Sie eine feste IP-Adresse zwischen 192.168.1.2 und 192.168.1.250 mit einer Subnetzmaske von 255.255.255.0 fest.

Was tun, wenn die Betriebsanzeige nicht leuchtet?

Überprüfen Sie, ob das Netzkabel richtig am Switch und an einer funktionierenden Steckdose angeschlossen ist. Stellen Sie sicher, dass die Versorgungsspannung 100-240 V AC 50/60 Hz entspricht. Wenn das Problem weiterhin besteht, wenden Sie sich an den technischen Support.

Wie setze ich den Switch auf die Werkseinstellungen zurück?

Das Zurücksetzungsverfahren ist in der Anleitung nicht beschrieben. Konsultieren Sie das Webverwaltungshandbuch oder das CLI-Referenzhandbuch für Anweisungen. In der Regel können über eine Reset-Taste oder einen CLI-Befehl die Standardeinstellungen wiederhergestellt werden.

Kann ich SFP-Module mit diesem Switch verwenden?

Die Anleitung erwähnt die Möglichkeit, RJ-45-Netzkabel und Glasfaserkabel anzuschließen. Der Switch verfügt wahrscheinlich über Combo-Ports oder SFP-Steckplätze, die genaue Anzahl ist jedoch nicht angegeben. Konsultieren Sie die vollständige Dokumentation für Details.

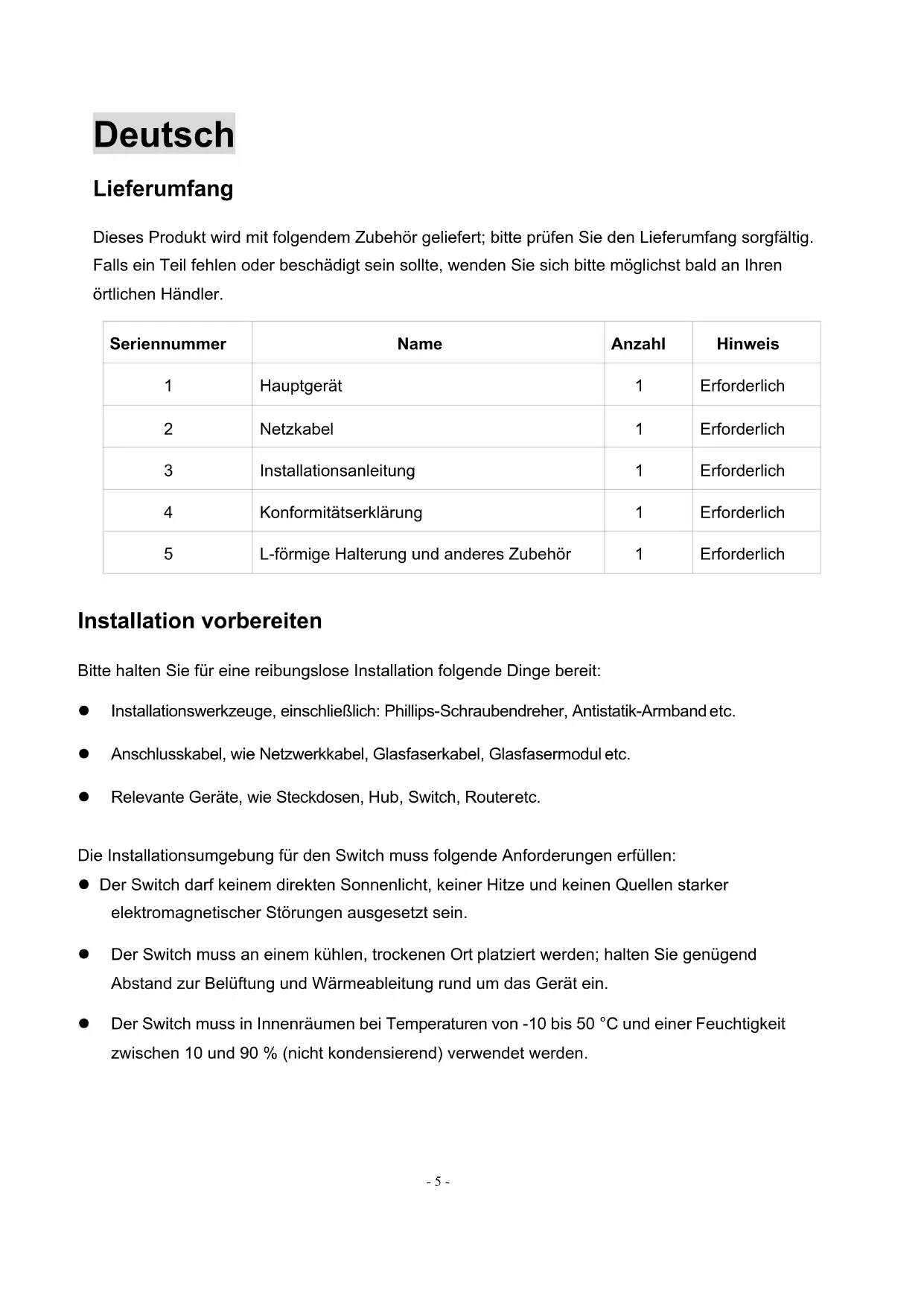

BEDIENUNGSANLEITUNG GTL5291 LEVELONE

Dieses Produkt wird mit folgendem Zubehör geliefert; bitte prüfen Sie den Lieferumfang sorgfältig. Falls ein Teil fehlen oder beschädigt sein sollte, wenden Sie sich bitte möglichst bald an Ihren örtlichen Händler.

Seriennummer	Name	Anzahl	Hinweis
1	Hauptgerät	1	Erforderlich
2	Netzkabel	1	Erforderlich
3	Installationsanleitung	1	Erforderlich
4	Konformitätserklärung	1	Erforderlich
5	L-förmige Halterung und anderes Zubehör	1	Erforderlich

Installation vorbereiten

Bitte halten Sie für eine reibungslose Installation folgende Dinge bereit:

● Installationswerkzeuge, einschließlich: Phillips-Schraubendreher, Antistatik-Armband etc.
- Anschlusskabel, wie Netzwerkkabel, Glasfaserkabel, Glasfasermodul etc.
● Relevante Geräte, wie Steckdosen, Hub, Switch, Routeretc.

Die Installationsumgebung für den Switch muss folgende Anforderungen erfüllen:

- Der Switch darf keinem direkten Sonnenlicht, keiner Hitze und keinen Quellen starker elektromagnetischer Störungen ausgesetzt sein.

- Der Switch muss an einem kühlen, trockenen Ort platziert werden; halten Sie genügend Abstand zur Belüftung und Wärmeableitung rund um das Gerät ein.

- Der Switch muss in Innenräumen bei Temperaturen von -10 bis 50 °C und einer Feuchtigkeit zwischen 10 und 90 % (nicht kondensierend) verwendet werden.

Geräteinstallation

1. In einem Rack

Installieren Sie den Switch in einem 19-Zoll-Standardrack, befolgen Sie die nachstehenden Installationsschritte:

● Prüfen Sie Erdung und Stabilität des Rack;
- Installieren Sie die beiden mitgelieferten L-förmigen Halterungen an beiden Seiten der Switch-Blende; befestigen Sie sie mit den mitgelieferten Schrauben;
- Platzieren Sie den Switch an der geeigneten Position im Rack, stützen Sie ihn durch eine Ablage;
- Sichern Sie die L-förmigen Halterungen an den Führungsschlitzen an beiden Enden des Racks, damit der Switch stabil horizontal montiert werdenkann;
- Verbinden Sie den Netzanschluss am Switch über das Netzkabel miteiner Steckdose.

2. Auf einem Arbeitstisch

Installieren Sie den Switch auf einem Arbeitstisch, befolgen Sie die nachstehenden Installationsschritte:

• Platzieren Sie den Switch mit seiner Unterseite nach oben auf einem ausreichend großen, stabilen und angemessen geerdetenArbeitstisch;
• Drehen Sie den Switch um und stellen Sie ihn so auf den Arbeitstisch, dass er stabil steht;
  ● Verbinden Sie den Netzanschluss am Switch über das Netzkabel miteiner Steckdose.
• Der Switch arbeitet mit 100 bis 240 V Wechselspannung bei 50/60 Hz; achten Sie darauf, dass Stromversorgung und Erdung normal funktionieren, bevor Sie das Gerät einschalten.
• Bitte prüfen Sie nach dem Einschalten, ob die Betriebsanzeige am Switch leuchtet; dies zeigtan, dass das Gerät richtig an die Stromversorgung angeschlossen ist.
• Stellen Sie keine schweren Gegenstände auf den Switch.

Erstkonfiguration durchführen

• Schließen Sie einen PC über Konsolenkabel an den Switch-Konsolenport an.
• Konfigurieren Sie die serielle Schnittstelle des PCs: 38400 bps, 8 Zeichen, keine Parität, ein Stoppbit, 8 Datenbits und keine Flusskontrolle.
• Melden Sie sich mit den Standardeinstellungen bei der CLI an: Benutzername „admin“ und Kennwort „admin“.

Hinweis: Weitere Informationen zur Switch-Konfiguration finden Sie im Web Management Guide und CLI Reference Guide.

Am Gerät anmelden

● Verbinden Sie den RJ-45-Anschluss am Switch über ein Netzwerkkabel mit einem Computer.
- Stellen Sie die TCP/IP-Eigenschaften des Computers ein; siehe Anhang: Ihren Computer einrichten.

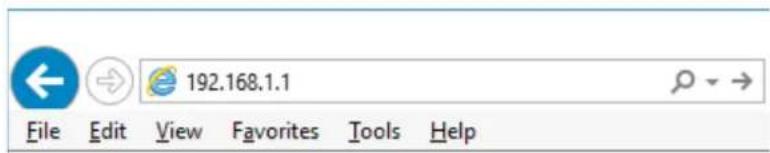

- Am Gerät anmelden: Öffnen Sie einen Browser und geben Sie 192.168.1.1 in die Adresszeile ein, drücken Sie anschließend Enter; geben Sie am eingeblendeten Anmeldebildschirm den werkseitigen Benutzernamen „admin-und das Kennwort „admin- ein, klicken Sie dann auf OK.

192.168.1.1 File Edit View Favorites Tools Help

Anhang: Ihren Computer einrichten

Windows

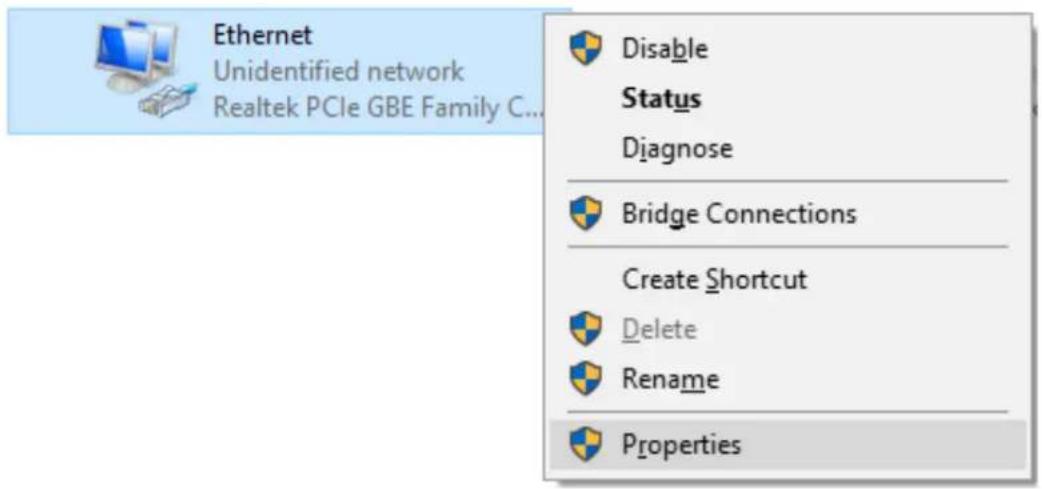

1. Klicken Sie auf Start → Systemsteuerung → Netzwerk und Internet → Netzwerk- und Freigabecenter → Adaptereinstellungen ändern, rechtsklicken Sie auf LAN-Verbindung und wählen Sie Eigenschaften;

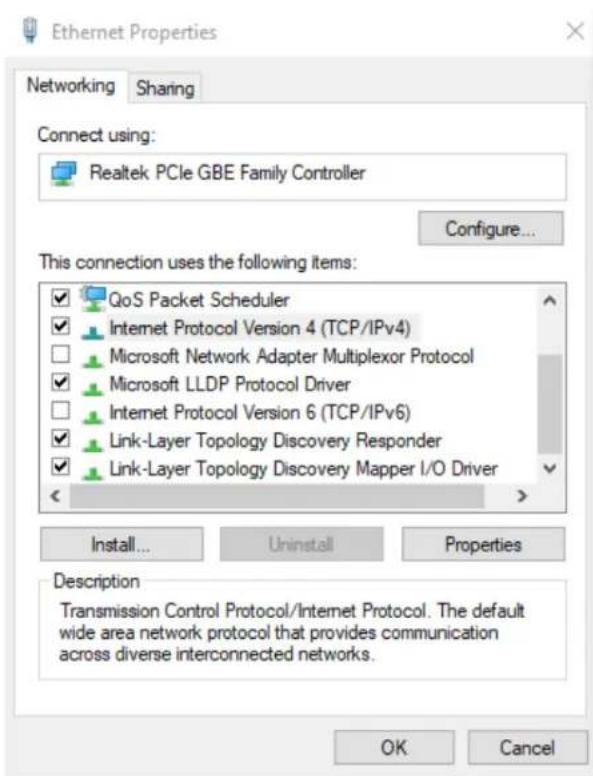

2 Doppelklicken Sie auf Internetprotokoll 4 (TCP/IPv4);
3. IP-Adresse des Computers einrichten: Die IP-Adresse des Computers sollte eine der folgenden freien IP-Adressen 192.168.1.2 bis 192.168.1.250 sein; klicken Sie dann zum Zurückkehren zur vorherigen Seite auf OK und dann erneut auf OK.
