Tipo de producto	Conmutador de red gestionable
Marca	LevelOne
Modelo	GTL5291
Dimensiones (aprox.)	440 x 200 x 44 mm (rack estándar de 19 pulgadas)
Peso (aprox.)	2,5 kg
Alimentación	AC 100-240 V, 50/60 Hz
Consumo (estimado)	20 W
Interfaces	Puertos RJ-45 10/100/1000Base-T (24 puertos) Puerto consola RS-232
Funciones principales	Gestión a través de interfaz web y CLI Dirección IP predeterminada: 192.168.1.1 Credenciales predeterminadas: admin/admin Soporte VLAN y QoS (según firmware) Montaje en rack de 19 pulgadas o sobre mesa
Configuración inicial	Conexión consola: 38400 bps, 8 bits de datos, sin paridad, 1 bit de parada, sin control de flujo
Temperatura de funcionamiento	-10 °C a 50 °C
Humedad de funcionamiento	10 % a 90 % (sin condensación)
Contenido del embalaje	Unidad principal, cable de alimentación, guía de instalación rápida, declaración de conformidad, soportes de montaje en L
Mantenimiento y limpieza	Limpiar con un paño suave y seco. Desconectar antes de limpiar. Evitar líquidos.
Seguridad	Instalar en un lugar seco, protegido de la luz solar directa y de fuentes de interferencias electromagnéticas. Asegurar una ventilación suficiente.
Piezas de repuesto y reparabilidad	Ninguna pieza reemplazable por el usuario. Contactar al servicio postventa autorizado para cualquier reparación.

Preguntas frecuentes - GTL5291 LEVELONE

¿Cómo realizar la configuración inicial del conmutador GTL5291?

Conecte un PC al puerto consola del conmutador con el cable de consola proporcionado. Configure el puerto serie del PC con los siguientes parámetros: 38400 bps, 8 bits de datos, sin paridad, 1 bit de parada, sin control de flujo. Conéctese a la CLI con el nombre de usuario 'admin' y la contraseña 'admin'.

¿Cuál es la dirección IP predeterminada del conmutador GTL5291?

La dirección IP predeterminada para la gestión a través de interfaz web es 192.168.1.1. Asegúrese de que su computadora se encuentre en la misma subred (por ejemplo, 192.168.1.2 a 192.168.1.250).

¿Cuáles son las credenciales de conexión predeterminadas?

El nombre de usuario predeterminado es 'admin' y la contraseña predeterminada es 'admin'. Se recomienda encarecidamente cambiarlos después de la primera conexión.

¿Cómo montar el conmutador en un rack?

Fije los soportes en forma de L proporcionados a los lados del conmutador con los tornillos. Coloque el conmutador en el rack y fije los soportes a las guías con tornillos. Asegúrese de que el rack esté estable y correctamente conectado a tierra.

¿El conmutador se puede instalar sobre una mesa?

Sí, coloque el conmutador sobre una mesa de trabajo estable y suficientemente grande, con la base hacia arriba, luego déle la vuelta. Asegúrese de que la mesa esté correctamente conectada a tierra y que el dispositivo esté bien estable.

¿Cuáles son las condiciones ambientales requeridas para el funcionamiento?

El conmutador debe instalarse en un lugar interior protegido de la luz solar directa, alejado de fuentes de calor y de fuertes interferencias electromagnéticas. La temperatura ambiente debe estar entre -10 °C y 50 °C y la humedad relativa entre 10 % y 90 % (sin condensación).

¿Cómo configurar la dirección IP de mi computadora para acceder a la interfaz web?

En Windows, vaya a Panel de control > Centro de redes y recursos compartidos > Cambiar configuración del adaptador. Haga clic derecho en Conexión de área local > Propiedades. Haga doble clic en Protocolo de Internet versión 4 (TCP/IPv4) y defina una dirección IP fija entre 192.168.1.2 y 192.168.1.250 con una máscara de subred de 255.255.255.0.

¿Qué hacer si el indicador de alimentación no se enciende?

Verifique que el cable de alimentación esté correctamente conectado al conmutador y a un tomacorriente funcional. Asegúrese de que el voltaje de alimentación corresponda a 100-240 V AC 50/60 Hz. Si el problema persiste, contacte al soporte técnico.

¿Cómo restablecer el conmutador a los parámetros de fábrica?

El procedimiento de restablecimiento no está descrito en el manual. Consulte la Guía de gestión web o la Guía de referencia CLI para las instrucciones. Generalmente, un botón de reinicio o un comando en CLI permite restaurar los parámetros predeterminados.

¿Puedo usar módulos SFP con este conmutador?

El manual menciona la posibilidad de conectar cables de red RJ-45 y fibra óptica. El conmutador probablemente tiene puertos combo o ranuras SFP, pero el número exacto no se especifica. Consulte la documentación completa para los detalles.

MANUAL DE USUARIO GTL5291 LEVELONE

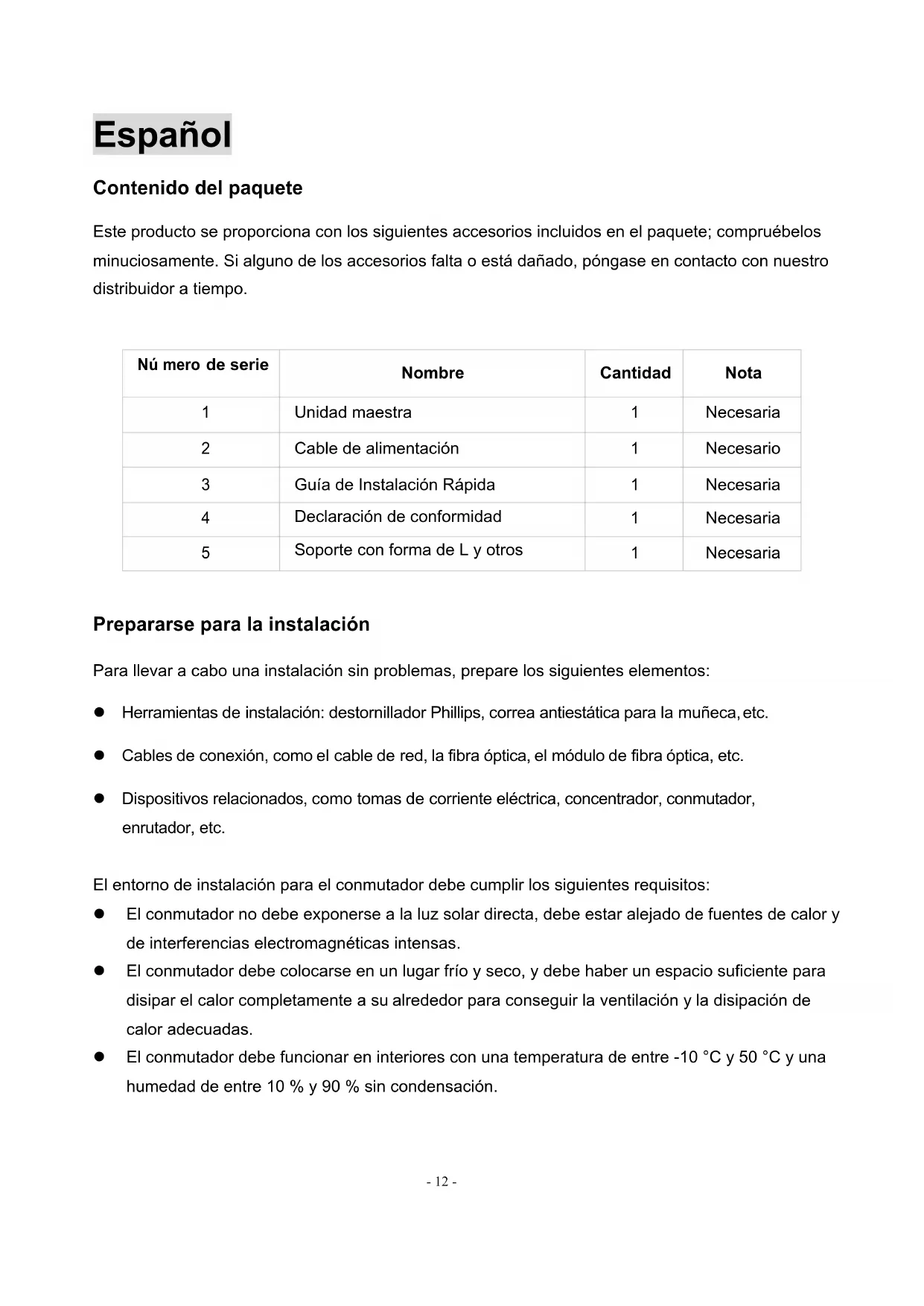

Contenido del paquete

Este producto se proporciona con los siguientes accesorios incluidos en el paquete; compruébelos minuciosamente. Si alguno de los accesorios falta o está dañado, póngase en contacto con nuestro distribuidor a tiempo.

Nú mero de serie	Nombre	Cantidad	Nota
1	Unidad maestra	1	Necesaria
2	Cable de alimentación	1	Necesario
3	Guía de Instalación Rápida	1	Necesaria
4	Declaración de conformidad	1	Necesaria
5	Soporte con forma de L y otros	1	Necesaria

Prepararse para la instalación

Para llevar a cabo una instalación sin problemas, prepare los siguientes elementos:

• Herramientas de instalación: destornillador Phillips, correa antiestática para la muñeca, etc.
• Cables de conexión, como el cable de red, la fibra óptica, el módulo de fibra óptica, etc.
• Dispositivos relacionados, como tomas de corriente eléctrica, concentrador, conmutador, enrutador, etc.

El entorno de instalación para el conmutador debe cumplir los siguientes requisitos:

• El conmutador no debe exponerse a la luz solar directa, debe estar alejado de fuentes de calor y de interferencias electromagnéticas intensas.
• El conmutador debe colocarse en un lugar frío y seco, y debe haber un espacio suficiente para disipar el calor completamente a su alrededor para conseguir la ventilación y la disipación de calor adecuadas.
• El conmutador debe funcionar en interiores con una temperatura de entre -10 °C y 50 °C y una humedad de entre 10 % y 90 % sin condensación.

Instalació n del equipo

1. Se instala en el bastidor

Instale el conmutador en un bastidor estándar de 19 pulgadas y siga los pasos de instalación que se indican a continuación:

• Compruebe la toma de tierra y la estabilidad delbastidor;
• Instale los dos soportes con forma de L de los accesorios en ambos lados del panel de conmutación y fijelos con los tornillos incluidos con los accesorios;
• Coloque el conmutador en la ubicación adecuada del bastidor y apóyelo utilizando unabandeja;
• Fije los soportes con forma de L en la ranuras de guía fijadas a ambos extremos del bastidor para garantizar que el conmutador se puede montar en dicho bastidor de una manera estable y horizontal;
• Utilice un cable de alimentación para enchufar el conector de alimentación del conmutador a la toma de alimentación.

2. Instalado en la mesa de trabajo

Instale el conmutador en una mesa de trabajo y siga los pasos de instalación que se indican a continuación:

• Coloque el conmutador con su parte inferior hacia arriba en una mesa de trabajo suficientemente grande, estable y correctamente conectada a tierra;
• Dé la vuelta al conmutador y colóquelo en la mesa de trabajo de manera que quede estable;
• Utilice un cable de alimentación para enchufar el conector de alimentación del conmutador a la toma de alimentación.
• El conmutador utiliza corriente alterna con los valores de 100-240 V y 50/60 Hz. Asegúrese de que tanto la toma de alimentación, la toma de tierra están en buen estado antes de conectar la alimentación.
• Después de conectar la alimentación, compruebe que el indicador de alimentación del conmutador (Alimentación) está encendido, en cuyo caso indica que el suministro eléctrico está conectado correctamente.
• No coloque objetos pesados sobre el conmutador.

Realizar la configuración inicial

• Conecte una PC al puerto de la consola del switch utilizando el cable de consola.
• Configure el puerto serie de la PC: 38400 bps, 8 caracteres, sin paridad, un bit de parada, 8 bits de datos y sin control de flujo.
• Inicie sesión en la CLI usando la configuración predeterminada: Nombre de usuario "admin" y contraseña "admin".

Nota: Para obtener más información sobre la configuración del conmutador, consulte la Guía de administración web y la Guía de referencia de CLI.

Iniciar sesió n en el equipo

• Conecte el cable de interfaz RJ-45 de un conmutador con un equipo mediante un cable de red.
• Establezca las propiedades TCP/IP del equipo. Consulte el Apéndice: Configurar el equipo.

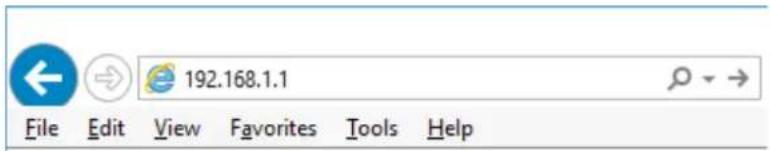

• Iniciar sesión en el equipo: abra un explorador y escriba 192.168.1.1 en la barra de direcciones y, a continuación, presione entrar. En la interfaz de inicio de sesión desplegable, introduzca el nombre de usuario de inicio de sesión de fábrica ("admin"), la contraseña ("admin") y haga clicen Aceptar.

192.168.1.1 File Edit View Favorites Tools Help

Apéndice: Configurar el equipo

■ Windows

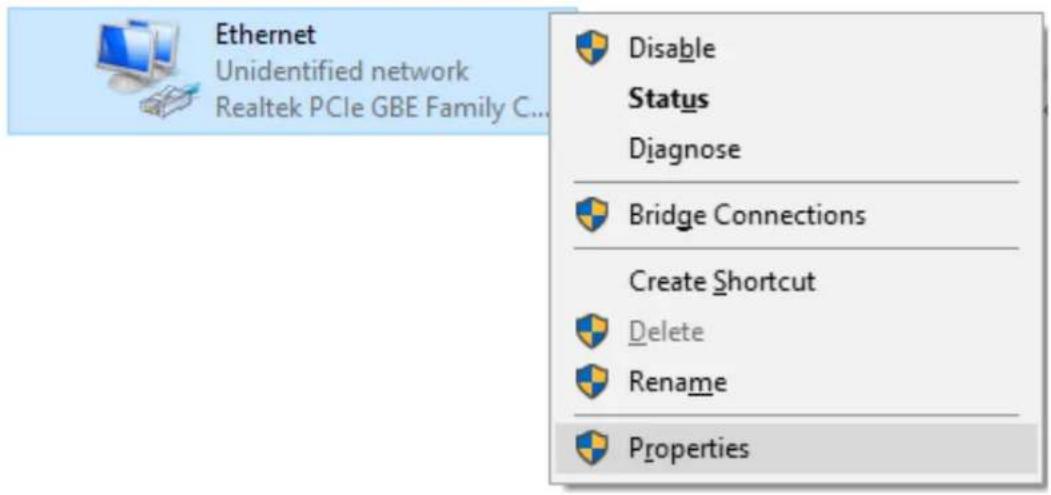

1. Haga clic en Inicio—> Panel de control —> Redes e Internet —> Centro de redes y recursos compartidos —> Cambiar configuración del adaptador, haga clic con el botón derecho en Conexión local y seleccione Propiedades;

1. Haga doble clic en Protocolo de Internet 4 (TCP/IPv4);

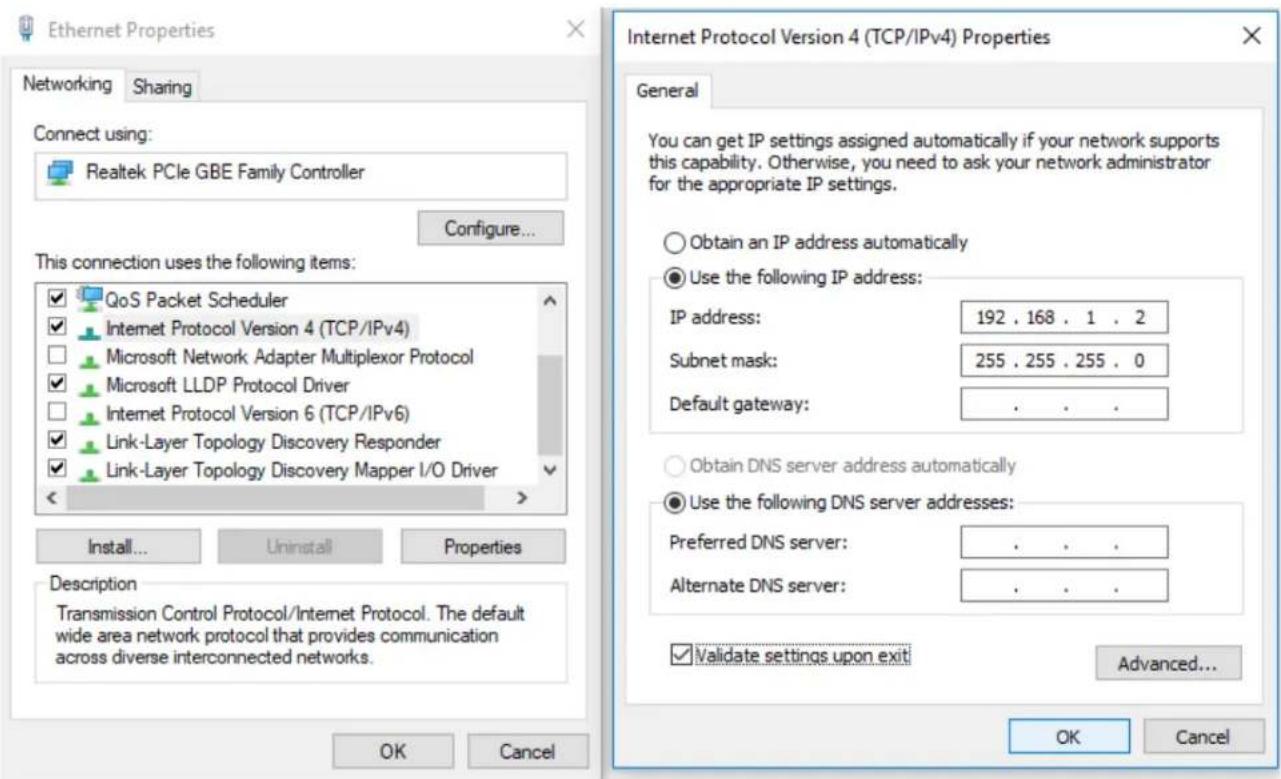

2. Establezca la dirección IP del equipo: la dirección IP del equipo debe ser cualquiera de las siguientes direcciones IP disponibles: 192.168.1.2 \~ 192.168.1.250. A continuación, haga clic en Aceptar para volver a la página anterior y, por último, haga clic en Aceptar.
3. Haga doble clic en Protocolo de Internet 4 (TCP/IPv4);
4. Establezca la dirección IP del equipo: la dirección IP del equipo debe ser cualquiera de las siguientes direcciones IP disponibles: 192.168.1.2 \~ 192.168.1.250. A continuación, haga clic en Aceptar para volver a la página anterior y, por último, haga clic en Aceptar.
