| Tipo de produto | Comutador de rede gerenciável |
| Marca | LevelOne |
| Modelo | GTL5291 |
| Dimensões (aprox.) | 440 x 200 x 44 mm (rack padrão de 19 polegadas) |
| Peso (aprox.) | 2,5 kg |
| Alimentação | AC 100-240 V, 50/60 Hz |
| Consumo (estimativa) | 20 W |
| Interfaces | Portas RJ-45 10/100/1000Base-T (24 portas) Porta console RS-232 |
| Funções principais | Gerenciamento via interface web e CLI Endereço IP padrão: 192.168.1.1 Credenciais padrão: admin/admin Suporte a VLAN e QoS (de acordo com o firmware) Montagem em rack de 19 polegadas ou sobre mesa |
| Configuração inicial | Conexão console: 38400 bps, 8 bits de dados, sem paridade, 1 bit de parada, sem controle de fluxo |
| Temperatura de operação | -10 °C a 50 °C |
| Umidade de operação | 10 % a 90 % (sem condensação) |
| Conteúdo da embalagem | Unidade mestre, cabo de alimentação, guia de instalação rápida, declaração de conformidade, suportes de montagem em L |
| Manutenção e limpeza | Limpar com um pano macio e seco. Desconectar antes da limpeza. Evitar líquidos. |
| Segurança | Instalar em local seco, longe da luz solar direta e de fontes de interferência eletromagnética. Garantir ventilação suficiente. |
| Peças sobressalentes e reparabilidade | Nenhuma peça substituível pelo usuário. Contatar o serviço pós-venda autorizado para qualquer reparo. |
Perguntas frequentes - GTL5291 LEVELONE
Como realizar a configuração inicial do comutador GTL5291?
Conecte um PC à porta console do comutador usando o cabo de console fornecido. Configure a porta serial do PC com os seguintes parâmetros: 38400 bps, 8 bits de dados, sem paridade, 1 bit de parada, sem controle de fluxo. Conecte-se à CLI com o nome de usuário 'admin' e a senha 'admin'.
Qual é o endereço IP padrão do comutador GTL5291?
O endereço IP padrão para gerenciamento via interface web é 192.168.1.1. Certifique-se de que seu computador esteja na mesma sub-rede (por exemplo, 192.168.1.2 a 192.168.1.250).
Quais são as credenciais de conexão padrão?
O nome de usuário padrão é 'admin' e a senha padrão é 'admin'. É altamente recomendável alterá-los após a primeira conexão.
Como montar o comutador em um rack?
Fixe os suportes em forma de L fornecidos nas laterais do comutador com os parafusos. Coloque o comutador no rack e fixe os suportes nas ranhuras de guia com parafusos. Certifique-se de que o rack está estável e devidamente aterrado.
O comutador pode ser instalado sobre uma mesa?
Sim, coloque o comutador sobre uma mesa de trabalho estável e suficientemente grande, com a base para cima, e depois vire-o. Certifique-se de que a mesa está devidamente aterrada e que o aparelho está bem estável.
Quais são as condições ambientais exigidas para o funcionamento?
O comutador deve ser instalado em um local interno longe da luz solar direta, distante de fontes de calor e fortes interferências eletromagnéticas. A temperatura ambiente deve estar entre -10 °C e 50 °C e a umidade relativa entre 10 % e 90 % (sem condensação).
Como configurar o endereço IP do meu computador para acessar a interface web?
No Windows, vá em Painel de Controle > Central de Rede e Compartilhamento > Alterar configurações do adaptador. Clique com o botão direito em Conexão Local > Propriedades. Clique duas vezes em Protocolo de Internet versão 4 (TCP/IPv4) e defina um endereço IP fixo entre 192.168.1.2 e 192.168.1.250 com uma máscara de sub-rede 255.255.255.0.
O que fazer se o indicador de alimentação não acender?
Verifique se o cabo de alimentação está corretamente conectado ao comutador e a uma tomada elétrica funcional. Certifique-se de que a tensão de alimentação corresponde a 100-240 V AC 50/60 Hz. Se o problema persistir, entre em contato com o suporte técnico.
Como redefinir o comutador para as configurações de fábrica?
O procedimento de redefinição não está descrito no manual. Consulte o Guia de Gerenciamento Web ou o Guia de Referência CLI para obter instruções. Geralmente, um botão de redefinição ou um comando na CLI permite restaurar as configurações padrão.
Posso usar módulos SFP com este comutador?
O manual menciona a possibilidade de conectar cabos de rede RJ-45 e fibra óptica. O comutador provavelmente possui portas combo ou slots SFP, mas o número exato não é especificado. Consulte a documentação completa para obter detalhes.
Perguntas dos utilizadores sobre GTL5291 LEVELONE
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Ainda não há perguntas. Seja o primeiro a fazer uma.
Baixe as instruções para o seu Interruptor em formato PDF gratuitamente! Encontre o seu manual GTL5291 - LEVELONE e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. GTL5291 da marca LEVELONE.

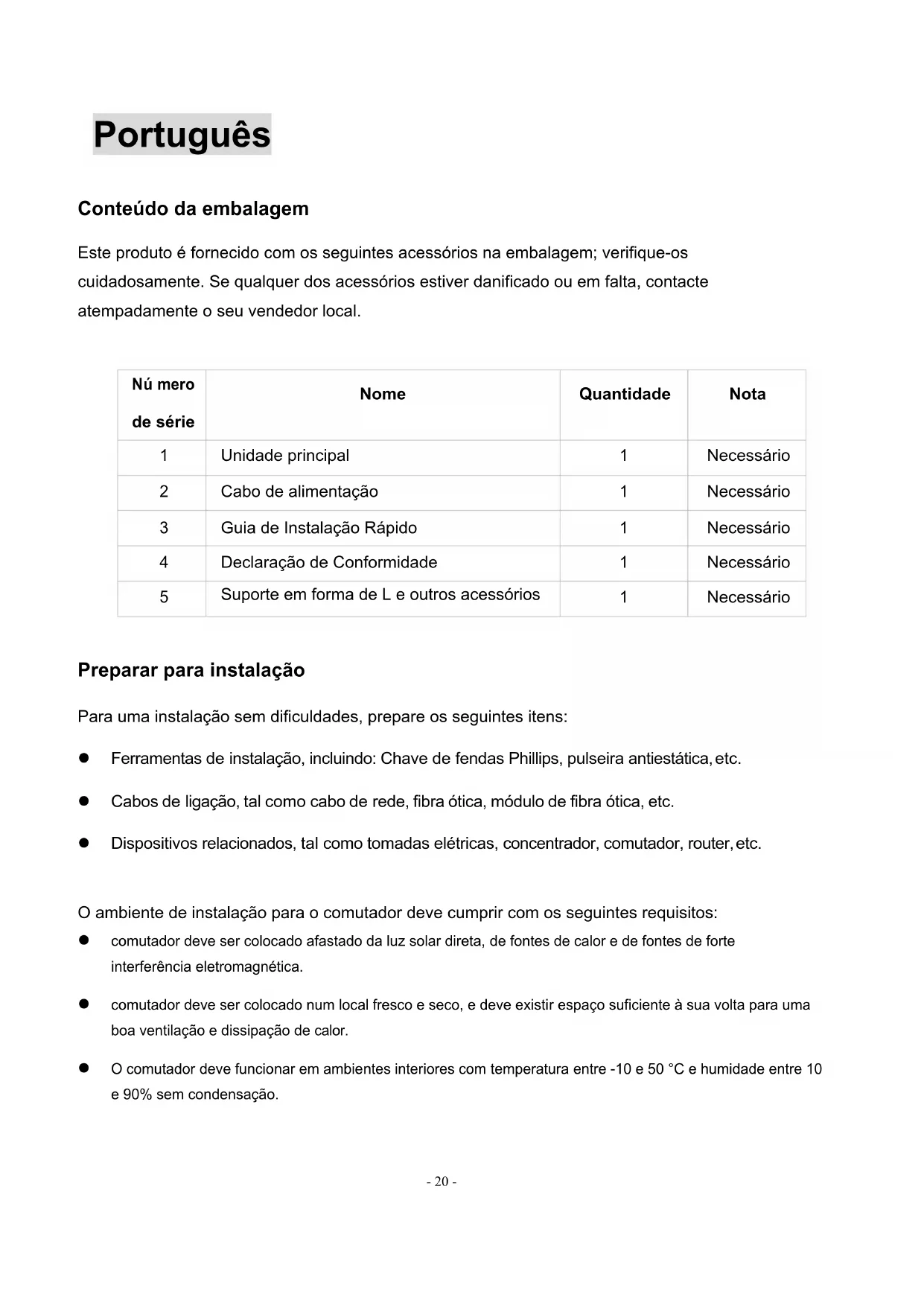

MANUAL DE UTILIZADOR GTL5291 LEVELONE
Conteúdo da embalagem
Este produto é fornecido com os seguintes acessórios na embalagem; verifique-os cuidadosamente. Se qualquer dos acessórios estiver danificado ou em falta, contacte atempadamente o seu vendedor local.
| Nú mero de série | Nome | Quantidade | Nota |
| 1 | Unidade principal | 1 | Necessário |
| 2 | Cabo de alimentação | 1 | Necessário |
| 3 | Guia de Instalação Rápido | 1 | Necessário |
| 4 | Declaração de Conformidade | 1 | Necessário |
| 5 | Suporte em forma de L e outros acessórios | 1 | Necessário |
Preparar para instalação
Para uma instalação sem dificuldades, prepare os seguintes itens:
- Ferramentas de instalação, incluindo: Chave de fendas Phillips, pulseira antiestática, etc.
- Cabos de ligação, tal como cabo de rede, fibra ótica, módulo de fibra ótica, etc.
● Dispositivos relacionados, tal como tomadas elétricas, concentrador, comutador, router, etc.
O ambiente de instalação para o comutador deve cumprir com os seguintes requisitos:
- comutador deve ser colocado afastado da luz solar direta, de fontes de calor e de fontes de forte interferência eletromagnética.
- comutador deve ser colocado num local fresco e seco, e deve existir espaço suficiente à sua volta para uma boa ventilação e dissipação de calor.
- O comutador deve funcionar em ambientes interiores com temperatura entre -10 e 50 °C e humidade entre 10 e 90% sem condensação.
Instalação do equipamento
1. Instalação em bastidor
Instale o comutador num bastidor padrão com 19 polegadas, seguindo os passos de instalação abaixo:
- Verifique a ligação à terra e a estabilidade do bastidor;
- Instale os dois suportes em forma de L incluídos nos acessórios em ambos os lados do painel do comutador e fixe-os com os parafusosfornecidos;
- Coloque o comutador no local apropriado no bastidor e suporte-o usando umtabuleiro;
- Fixe os suportes em forma de L nas ranhuras guia fixas a ambos os lados do bastidor para assegurar que o comutador pode ser montador no bastidor de forma estável na horizontal;
- Use um cabo de alimentação para ligar o conector de energia do comutador a uma tomada elétrica.
2. Instalação na mesa de trabalho
Instale o comutador numa mesa de trabalho, seguindo os passos de instalação abaixo:
- Coloque o comutador com a parte inferior voltada para cima num mesa de trabalho suficientemente grande, estável e devidamente ligada à terra;
- Volte o comutador para cima e coloque-o na mesa de trabalho de formaestável;
- Use um cabo de alimentação para ligar o conector de energia do comutador a uma tomada elétrica.
- comutador utiliza 100-240V, 50/60Hz AC. Certifique-se de que a fonte de alimentação e a ligação à terra estão normais antes de ligar a energia.
- Depois de ligar, verifique se o indicador de energia (Energia) do comutador está aceso. Em caso afirmativo, tal indica que a fonte de alimentação está ligadacorretamente.
- Não coloque objetos pesados sobre o comutador.
Execute a configuração inicial
- Conecte um PC à porta do console do comutador usando o cabo do console.
- Configure a porta serial do PC: 38400 bps, 8 caracteres, sem paridade, um bit de parada, 8 bits de dados e nenhum controle de fluxo.
Entre com o CLI usando as configurações padrão: Nome de usuário "admin" e senha "admin".
Nota: Para obter mais informações sobre configuração de switch, consulte o Web Management Guide e o CLI Reference Guide.
Iniciar sessão no equipamento
- Ligue o cabo de interface RJ-45 do comutador ao computador.
- Defina as propriedades TCP/IP do computador. Consulte o Anexo: Configurar o computador.

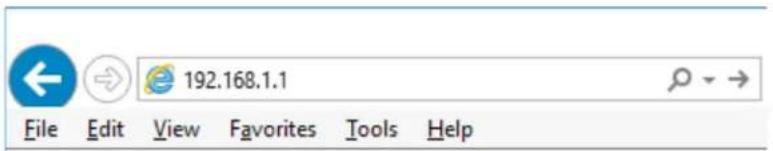

- Iniciar sessão no equipamento: Abra um browser, digite 192.168.1.1 na barra de endereços e depois prima Enter. Na janela de início de sessão introduza o nome de utilizador "admin" e a palavra-passe "admin" predefinidos e clique em OK.


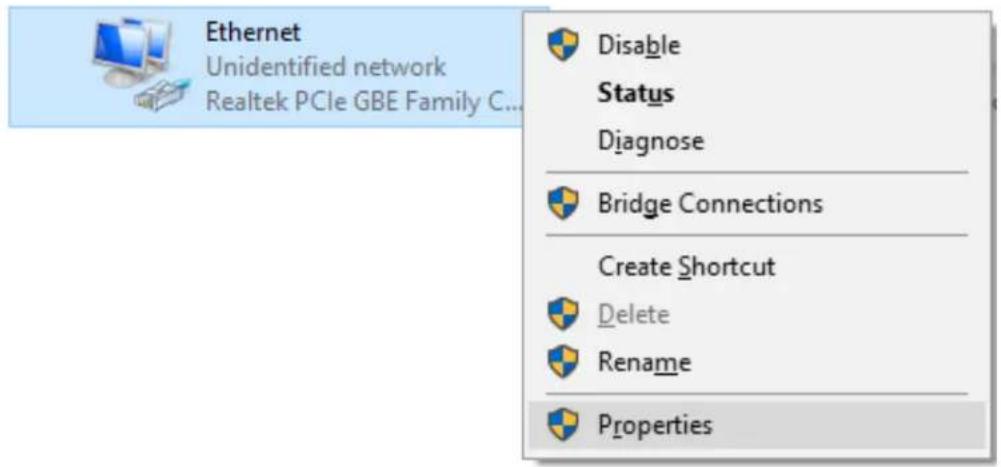

File Edit View Favorites Tools Help 192.168.1.1- Clique em Iniciar—> Painel de Controlo—> Rede e Internet—> Centro de Rede e Partilha—> Alterar definições da placa, clique com o botão direito do rato em Ligação local e selecione Propriedades;

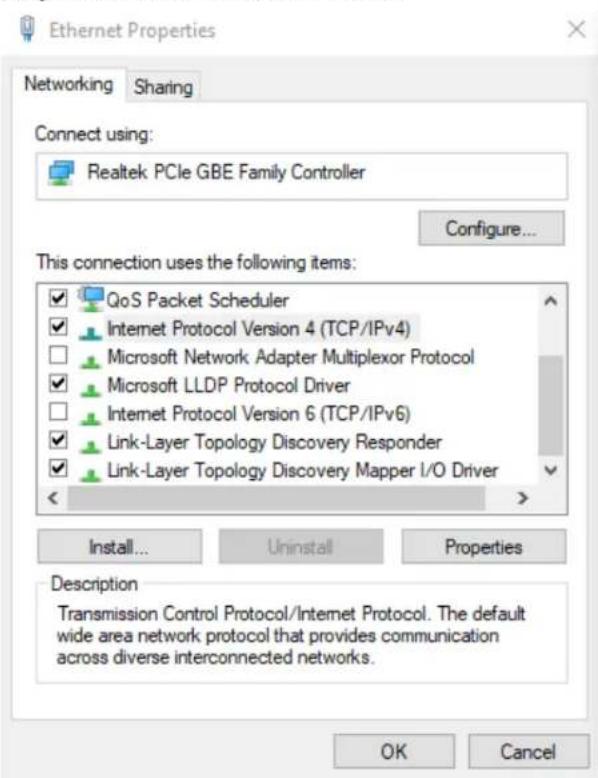

- Faça duplo clique em Protocolo de Internet 4 (TCP/IPv4);
- Defina o endereço IP do computador: O endereço IP do computador deve estar entre o seguinte intervalo de endereços IP livres 192.168.1.2 \~ 192.168.1.250. Clique em OK. Para voltar para a página anterior, clique em OK.
