GTL5291 - Commutateur LEVELONE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Commutateur réseau manageable
Marque	LevelOne
Modele	GTL5291
Dimensions (approx.)	440 x 200 x 44 mm (standard rack 19 pouces)
Poids (approx.)	2,5 kg
Alimentation	AC 100-240 V, 50/60 Hz
Consommation (estimation)	20 W
Interfaces	Ports RJ-45 10/100/1000Base-T (24 ports) Port console RS-232
Fonctions principales	Gestion via interface web et CLI Adresse IP par défaut : 192.168.1.1 Identifiants par défaut : admin/admin Support VLAN et QoS (selon firmware) Montage en rack 19 pouces ou sur table
Configuration initiale	Connexion console : 38400 bps, 8 bits de donnees, pas de parite, 1 bit d'arret, pas de controle de flux
Température de fonctionnement	-10 °C a 50 °C
Humidité de fonctionnement	10 % a 90 % (sans condensation)
Contenu de l'emballage	Unite maître, cordon d'alimentation, guide d'installation rapide, declaration de conformite, supports de montage en L
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Debrancher avant nettoyage. Eviter les liquides.
Securite	Installer dans un endroit sec, a l'abri de la lumiere directe du soleil et des sources d'interferences electromagnetiques. Assurer une ventilation suffisante.
Pieces detachees et reparabilite	Aucune piece remplacable par l'utilisateur. Contacter le service apres-vente agréé pour toute réparation.

FOIRE AUX QUESTIONS - GTL5291 LEVELONE

Comment effectuer la configuration initiale du commutateur GTL5291 ?

Connectez un PC au port console du commutateur a l'aide du cable de console fourni. Configurez le port serie du PC avec les parametres suivants : 38400 bps, 8 bits de donnees, pas de parite, 1 bit d'arret, pas de controle de flux. Connectez-vous a la CLI avec le nom d'utilisateur 'admin' et le mot de passe 'admin'.

Quelle est l'adresse IP par défaut du commutateur GTL5291 ?

L'adresse IP par défaut pour la gestion via interface web est 192.168.1.1. Assurez-vous que votre ordinateur se trouve dans le meme sous-reseau (par exemple, 192.168.1.2 a 192.168.1.250).

Quels sont les identifiants de connexion par défaut ?

Le nom d'utilisateur par défaut est 'admin' et le mot de passe par défaut est 'admin'. Il est fortement recommande de les modifier apres la premiere connexion.

Comment monter le commutateur dans un rack ?

Fixez les supports en forme de L fournis sur les cotes du commutateur a l'aide des vis. Placez le commutateur dans le rack et fixez les supports aux fentes de guidage a l'aide de vis. Assurez-vous que le rack est stable et correctement mis a la terre.

Le commutateur peut-il etre installe sur une table ?

Oui, placez le commutateur sur une table de travail stable et suffisamment grande, avec la base vers le haut, puis retournez-le. Assurez-vous que la table est correctement mise a la terre et que l'appareil est bien stable.

Quelles sont les conditions environnementales requises pour le fonctionnement ?

Le commutateur doit etre installe dans un endroit interieur a l'abri de la lumiere directe du soleil, eloigne des sources de chaleur et de fortes interferences electromagnetiques. La temperature ambiante doit etre comprise entre -10 °C et 50 °C et l'humidite relative entre 10 % et 90 % (sans condensation).

Comment configurer l'adresse IP de mon ordinateur pour acceder a l'interface web ?

Sous Windows, allez dans Panneau de configuration > Centre reseau et partage > Modifier les parametres de l'adaptateur. Faites un clic droit sur Connexion locale > Proprietes. Double-cliquez sur Protocole Internet version 4 (TCP/IPv4) et definissez une adresse IP fixe comprise entre 192.168.1.2 et 192.168.1.250 avec un masque de sous-reseau de 255.255.255.0.

Que faire si le voyant d'alimentation ne s'allume pas ?

Verifiez que le cordon d'alimentation est correctement branche sur le commutateur et sur une prise electrique fonctionnelle. Assurez-vous que la tension d'alimentation correspond a 100-240 V AC 50/60 Hz. Si le probleme persiste, contactez le support technique.

Comment reinitialiser le commutateur aux parametres d'usine ?

La procedure de reinitialisation n'est pas decrite dans la notice. Consultez le Guide de gestion Web ou le Guide de reference CLI pour les instructions. Generalement, un bouton de reinitialisation ou une commande en CLI permet de restaurer les parametres par defaut.

Puis-je utiliser des modules SFP avec ce commutateur ?

La notice mentionne la possibilite de connecter des câbles reseau RJ-45 et de la fibre optique. Le commutateur dispose probablement de ports combo ou de slots SFP, mais le nombre exact n'est pas specifie. Consultez la documentation complete pour les details.

MODE D'EMPLOI GTL5291 LEVELONE

Contenu de l'emballage

Ce produit est livré avec les accessoires suivants dans la boîte ; veuillez les vérifier attentivement. Si l'un des accessoires est manquant ou endommagé, veuillez contacter rapidement votre revendeur local.

Numéro de série	Nom	Quantité	Remarque
1	Unité maître	1	Requis
2	Cordon d'alimentation	1	Requis
3	Guide d'installation rapide	1	Requis
4	Déclaration de conformité	1	Requis
5	Support en forme de L et autres	1	Requis

Préparation pour l'installation

Pour une installation facile, veuillez préparer les éléments suivants :

• Outils d'installation, comprenant : Tournevis Phillips, bracelet antistatique, etc.
• Câbles de raccordement, tels que câble réseau, fibre optique, module de fibre optique, etc.
• Dispositifs liés, tels que prises électriques, concentrateur, commutateur, routeur, etc.

L'environnement d'installation du commutateur doit répondre aux exigences suivantes :

- Le commutateur doit éviter la lumière directe du soleil, être éloigné de la chaleur et des sources de fortes interférences électromagnétiques.

- Le commutateur doit être placé dans un lieu frais et sec. Il doit y avoir suffisamment d'espacement pour la dissipation de la chaleur tout autour à des fins de ventilation et de dissipation de la chaleur.

- Le commutateur doit fonctionner dans un environnement intérieur avec une température comprise entre -10 °C et 50 °C et une humidité comprise entre 10 % et 90 % sans condensation.

Installation de l'équipement

1. Il est installé dans le rack

Installez le commutateur sur un rack standard de 19 pouces, avec les étapes d'installation suivantes :

• Vérifiez la mise à la terre etla stabilité du rack ;
• Installez les deux supports en forme de L provenant des accessoires sur les deux côtés du panneau du commutateur et fixez-les avec les vis provenant des accessoires;
• Placez le commutateur dans un emplacement approprié du rack et soutenez-le à l'aide d'un plateau ;
  ● Fixez solidement les supports en forme de L sur les fentes de guidage fixées aux deux extrémités du

rack, pour vous assurer que le commutateur puisse être monté sur le rack d'une manière stable et horizontale ;

- Utilisez un cordon d'alimentation pour brancher le connecteur d'alimentation à interrupteur sur la prise électrique.

2. Installé sur la table de travail

Installez le commutateur sur une table de travail, avec les étapes d'installation suivantes :

• Placez le commutateur avec sa base orientée vers le haut sur une table de travail suffisamment grande, stable et correctement mise à la terre;
• Retournez le commutateur et placez-le sur la table de travail de manière stable ;
• Utilisez un cordon d'alimentation pour brancher le connecteur d'alimentation à interrupteur sur la prise électrique.
• Le commutateur fonctionne avec une alimentation secteur CA 100-240 V 50/60 Hz, assurez-vous que l'alimentation électrique et la mise à la terre sont normales avant de mettre sous tension.
• Après avoir mis sous tension, veuillez vérifier que l'indicateur d'alimentation (Alimentation) du commutateur est allumé, si tel est le cas, il indique que l'alimentation électrique est branchée correctement.
• Ne placez pas d'objets lourds sur le commutateur.

Effectuer la configuration initiale

• Connectez un PC au port de console du commutateur à l'aide du câble de console.
• Configurez le port série du PC: 38400 bps, 8 caractères, pas de parité, un bit d'arrêt, 8 bits de données et pas de contrôle de flux.
• Connectez-vous à la CLI en utilisant les paramètres par défaut: nom d'utilisateur "admin" et mot de passe "admin".

Remarque: Pour plus d'informations sur la configuration du commutateur, consultez le Guide de gestion Web et le Guide de référence CLI.

Connexion à l'équipement

• Raccordez le câble d'interface RJ-45 d'un commutateur à un ordinateur avec un câbleréseau.
• Définissez les propriétés TCP/IP de l'ordinateur, consultez l'Annexe : Configurer votre ordinateur.
• Connexion à l'équipement : Ouvrez un navigateur et saisissez 192.168.1.1 dans la barre d'adresse, puis appuyez sur Entrée ; dans l'interface contextuelle de connexion, saisissez le nom d'utilisateur de connexion d'usine « admin », le mot de passe « admin » et cliquez sur OK.

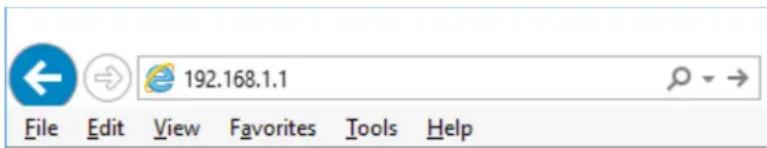

192.168.1.1 File Edit View Favorites Tools Help

Annexe : Configurer votre ordinateur

Windows

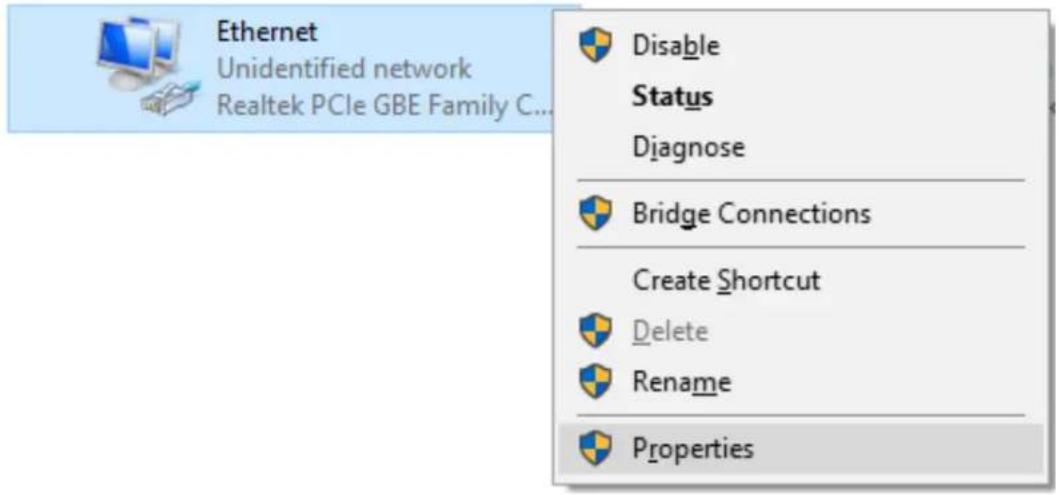

1. Cliquez sur Démarrer—> Panneau de configuration—> Réseau et Internet—> Centre réseau et partage—> Modifier les paramètres de l'adaptateur, faites un clic droit sur Connexion locale et sélectionnez Propriétés;

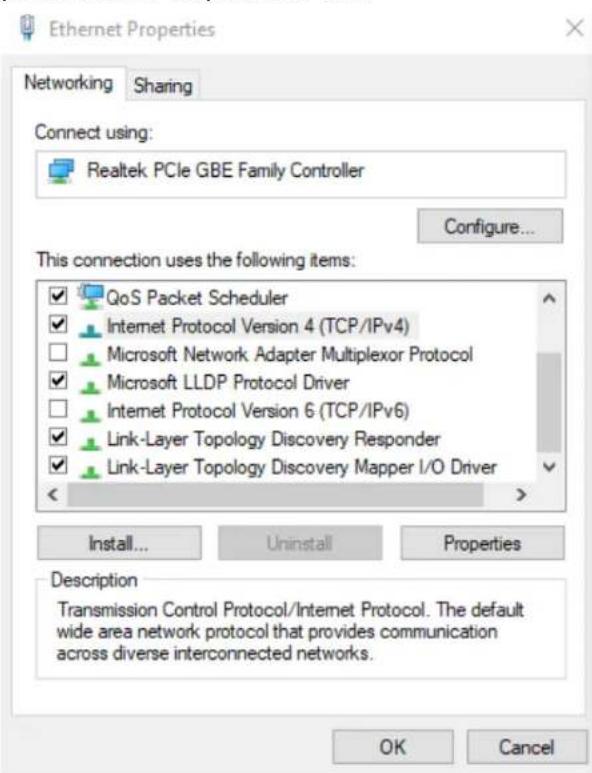

1. Double-cliquez sur Internet Protocol 4 (TCP/IPv4);
2. Définir l'adresse IP de l'ordinateur : L'adresse IP de l'ordinateur doit être l'une des adresses IP libres suivantes 192.168.1.2 à 192.168.1.250, puis cliquez sur OK, pour retourner à la page précédente, cliquez sur OK.
