82002 - Climatizzazione KORONA - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Condizionatore portatile
Marca	Korona
Modello	82002
Potenza di raffreddamento	12000 BTU (3,5 kW)
Potenza di riscaldamento	10000 BTU (2,9 kW)
Tensione di alimentazione	220-240 V ~ 50 Hz
Consumo elettrico (raffreddamento)	1345 W
Consumo elettrico (riscaldamento)	1391 W
Refrigerante	R290 (215 g)
Portata d'aria	350 m³/h
Classe di protezione	IP24
Funzioni	Raffreddamento, riscaldamento, ventilazione, deumidificazione, modalità notte, timer
Telecomando	Sì (pile AAA non incluse)
Serbatoio dell'acqua	Capacità interna, scarico manuale o continuo
Filtro	Pulizia ogni 2 settimane, sostituzione annuale
Sicurezza	Necessita stanza >11 m², distanza di sicurezza 50 cm
Garanzia	2 anni

Domande frequenti - 82002 KORONA

Come installare il kit per finestra?

Per una finestra scorrevole, estendere il kit alla larghezza del telaio, inserire la vite a T e serrare il dado ad alette. Per una finestra a battente, utilizzare il telo per finestra fornito con una striscia velcro. Aprire la finestra, fissare la striscia velcro, quindi fissare il telo e aprire la cerniera per il tubo.

Cosa fare in caso di codice E3?

Il codice E3 indica che il serbatoio dell'acqua è pieno. Spegnere l'apparecchio, scollegarlo, quindi svuotare l'acqua dal foro di drenaggio (tappo). È anche possibile utilizzare un tubo di drenaggio continuo in modalità deumidificazione.

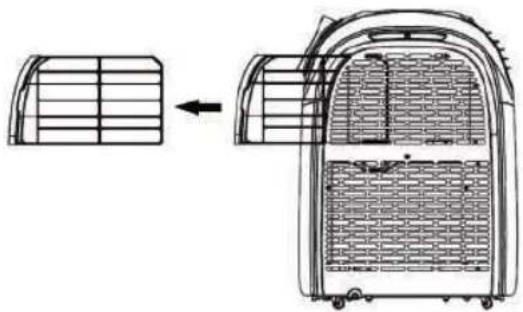

Come pulire il filtro?

Scollegare l'apparecchio, rimuovere il filtro posteriore svitando la vite (cacciavite a croce). Sciacquare il filtro con acqua tiepida, eventualmente con sapone neutro. Asciugare bene prima di rimontare. Pulire ogni 2 settimane per prestazioni ottimali.

Posso usare l'apparecchio all'esterno?

Sì, l'apparecchio può essere posizionato all'esterno per raffreddare o riscaldare una stanza tramite il tubo di scarico. Per il raffreddamento esterno, il tubo dell'aria e la griglia di uscita devono essere scambiati. Attenzione: la temperatura ambiente non deve superare 35 °C.

Come svuotare il serbatoio dell'acqua?

Quando appare il codice E3 o la spia 'acqua piena' lampeggia, spegnere l'apparecchio e scollegarlo. Rimuovere il tappo del foro di drenaggio e inclinare l'apparecchio o collegare un tubo per scaricare l'acqua in un contenitore adatto.

Qual è la temperatura ambiente massima per il funzionamento?

L'apparecchio può funzionare fino a una temperatura ambiente massima di 35 °C. Oltre, l'apparecchio potrebbe non funzionare correttamente. In modalità riscaldamento esterno, la temperatura non deve scendere sotto i 7 °C.

Perché l'apparecchio si spegne automaticamente?

In modalità riscaldamento, una protezione antiriscaldamento spegne l'apparecchio se la temperatura dell'aria in uscita supera i 70 °C. Riavviare a una temperatura ambiente più bassa. Inoltre, l'apparecchio si spegne se il serbatoio dell'acqua è pieno (codice E3).

Come usare il telecomando?

Il telecomando funziona con 2 pile AAA (non incluse). Puntarlo verso l'apparecchio a meno di 6 metri e con un angolo inferiore a 30°. Usare i pulsanti per accendere/spegnere, cambiare modalità, regolare temperatura e velocità.

Quale refrigerante viene utilizzato?

Il refrigerante è R290 (propano), un gas naturale infiammabile. La carica è di 215 g. L'apparecchio deve essere installato in una stanza di oltre 11 m² e conservato senza fonti di accensione.

Come passare da °C a °F?

Premere contemporaneamente i tasti + e - del telecomando o del pannello di controllo per passare da Celsius a Fahrenheit. Questa funzione è disponibile in modalità raffreddamento o riscaldamento.

MANUALE UTENTE 82002 KORONA

Manuale delle Istruzioni

CONDIZIONATORE D'ARIA PORTATILE

Español

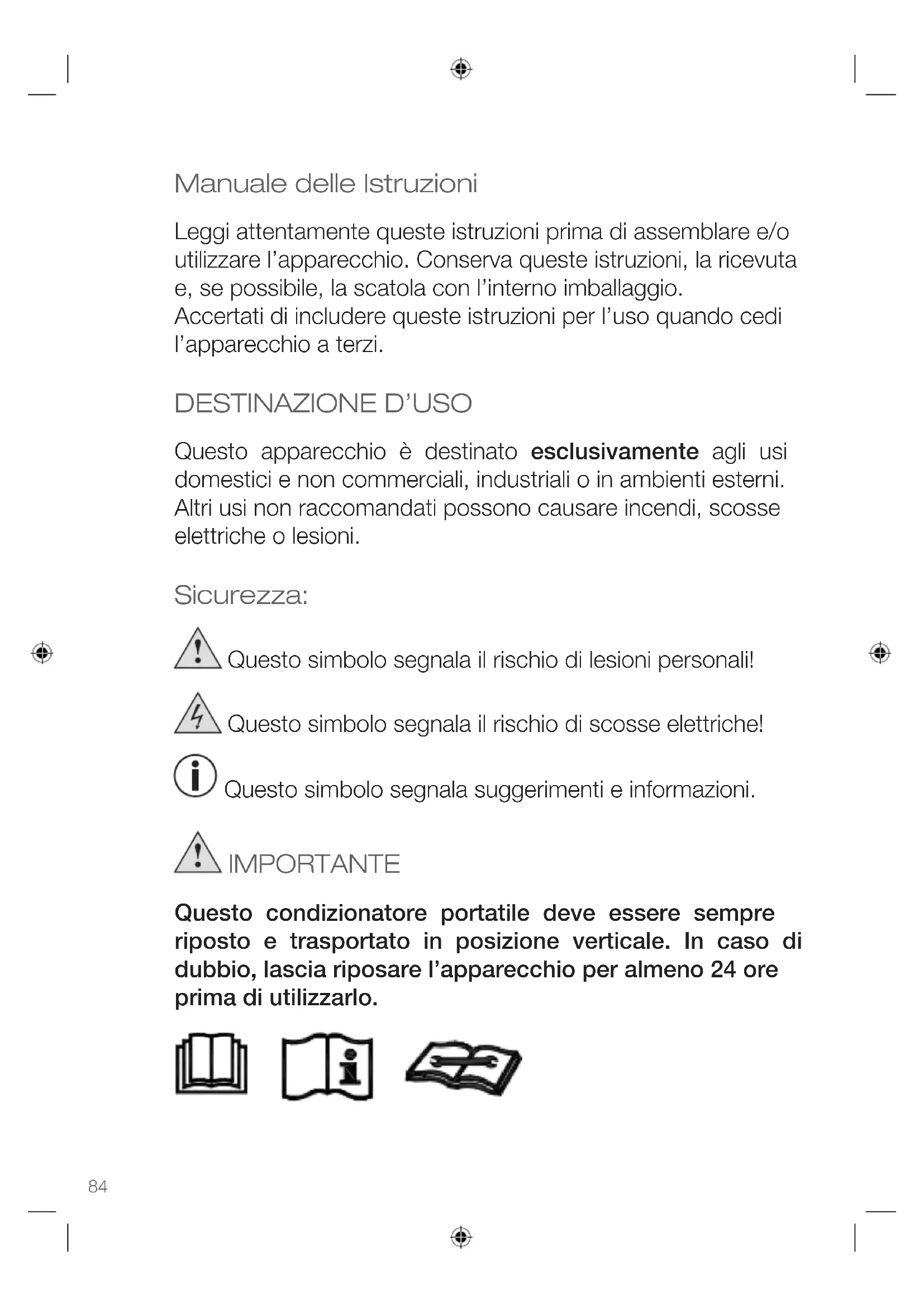

Manuale delle Istruzioni

Leggi attentamente queste istruzioni prima di assemblare e/o utilizzare l'apparecchio. Conserva queste istruzioni, la ricevuta e, se possibile, la scatola con l'interno imballaggio.

Accertati di includere queste istruzioni per l'uso quando cedi l'apparecchio a terzi.

DESTINAZIONE D'USO

Questo apparecchio è destinato esclusivamente agli usi domestici e non commerciali, industriali o in ambienti esterni. Altri usi non raccomandati possono causare incendi, scosse elettriche o lesioni.

Sicurezza:

! Questo simbolo segnala il rischio di lesioni personali!

Questo simbolo segnala il rischio di scosse elettriche!

i Questo simbolo segnala suggerimenti e informazioni.

IMPORTANTE

Questo condizionatore portatile deve essere sempre riposto e trasportato in posizione verticale. In caso di dubbio, lascia riposare l'apparecchio per almeno 24 ore prima di utilizzarlo.

Il refrigerante utilizzato in questo condizionatore portatile è il R290. La quantità di refrigerante usata è inferiore a 1kg e si trova in un circuito di refrigerazione chiuso.

Pericolo, rischio di incendio! R290

Qualsiasi persona impegnata ad operare a modificare i circuiti di refrigerazione deve essere in possesso di un valido certificato rilasciato da un'autorità di valutazione accreditata dal settore, comprovante la competenza a gestire in sicurezza i refrigeranti, in conformità con gli standard di valutazione riconosciuti dal settore.

Per eventuali riparazioni rivolgiti al centro di assistenza autorizzato più vicino, e segui rigorosamente ed esclusivamente le istruzioni del produttore.

Avvertenza!

• L'apparecchio deve essere installato, utilizzato e conservato in stanze con superficie superiore a 11m².
• Non usare mezzi diversi da quelli raccomandati dal produttore allo scopo di accelerare il processo di scongelamento o per pulire.
• L'apparecchio va tenuto in locali senza dispositivi di accensione in funzionamento continuo (ad esempio: fiamme libere, apparecchi a gas in funzione o stufe elettriche in funzione).
• Non perforare né bruciare.
• Tieni bene a mente che i refrigeranti non hanno alcun odore.

Istruzioni di Sicurezza Generali

• Il produttore non si assume alcuna responsabilità per eventuali danni causati da un uso errato dell'apparecchio.
• Un uso errato o improprio può danneggiare l'apparecchio e causare lesioni all'utente.
• Prima di collegare l'apparecchio alla rete elettrica, accertati che la tensione locale corrisponda a quella dell'apparecchio, o questo potrebbe surriscaldarsi e danneggiarsi.

Attenzione! Rischio di scossa elettrica!

• Non immergere mai l'apparecchio, il cavo o la spina in acqua o altri liquidi.
• Non usare l'apparecchio nei pressi di vasche e lavandini.
• Non usare l'apparecchio con le mani bagnate.
  • Non usare l'apparecchio in ambienti esterni.

Gli elettrodomestici non sono giocattoli!

• Non lasciare mai l'apparecchio incustodito durante l'uso.
• Questo apparecchio non è adatto ad essere usato da bambini di età inferiore agli 8 anni o da persone con ridotte capacità fisiche, sensoriali o mentali, o prive della necessaria esperienza e perizia, a meno che non supervisionate e istruite sull'uso sicuro dell'apparecchio e sui rischi ad esso connessi. I bambini non devono giocare con l'apparecchio. La pulizia e la manutenzione dell'utente non devono essere eseguite da bambini a meno che non maggiori di 8 anni e supervisionati.

- Tieni l'apparecchio e il suo cavo fuori dalla portata dei bambini di età inferiore a 8 anni.

- Stacca sempre la spina dell'apparecchio quando non lo usi e prima di pulirlo.

• Tira sempre afferrando la spina e mai il cavo.
• Tieni l'apparecchio ed il cavo lontano da superfici calde, in modo che non si danneggi.
• Non far passare il cavo sotto i tappeti. Accertati che il cavo non sia causa d'inciampo e che non possa essere accidentalmente strattonato durante l'uso.
  • Non far pendere il cavo da bordi spigolosi.
• Non piegare il cavo e non avvolgerlo attorno all'apparecchio.

Non usare l'apparecchio se...:

• ...il cavo è danneggiato.
• ...presenta guasti.
• ...è caduto o ha subito danni di alcun tipo.

Se necessario, consegna l'apparecchio a un riparatore professionista o al servizio clienti. Non tentare mai di apportare modifiche o riparare l'apparecchio da solo.

• Utilizza solo accessori approvati per l'uso con questo apparecchio.
• Non tentare mai di inserire oggetti all'interno dell'apparecchio.
  • Non tentare mai di aprire l'apparecchio da solo!
• L'apparecchio non è progettato per essere utilizzato con un timer esterno od un telecomando separato.

Istruzioni di Sicurezza Speciali

Avvertenza! Per prevenire il rischio di lesioni personali, danni all'apparecchio, scosse elettriche ed ustioni:

• Utilizza l'apparecchio esclusivamente per lo scopo previsto, come descritto nel presente manuale.
• Il condizionatore d'aria è adatto solo per l'uso in interni e non è adatto per altre applicazioni.
• L'apparecchio deve essere installato, utilizzato e conservato in stanze con superficie superiore a 11m².

- Non utilizzare il condizionatore d'aria in ambienti estremamente umidi o bagnati, come stanze da bagno o lavanderie.

- Per qualsiasi dubbio sull'installazione elettrica, segui le istruzioni del produttore e, se necessario, rivolgiti ad un elettricista professionista.

- Posiziona l'apparecchio su una superficie regolare, asciutta e stabile e accertati di mantenere una distanza di sicurezza di 50cm attorno e sopra l'apparecchio. Non collocare o usare mai l'apparecchio in luoghi nei quali può essere esposta a:

• Fonti di calore come radiatori, termosifoni, fiamme libere, stufe o altri prodotti che producono calore;
• Luce solare diretta;
• Polvere eccessiva;
• Vibrazioni meccaniche o urti;
• Scarsa ventilazione;
• Superfici irregolari, per evitare che l'apparecchio si rovesci durante l'uso.
• Utilizza l'apparecchio solo con il filtro installato.

- Non coprire mai le aperture di ventilazione ed accertati che l'apparecchio sia installato in un luogo ben ventilato.

• Non posizionare fonti di calore e oggetti magnetici vicino o sopra l'apparecchio e accertati che l'ambiente circostante sia asciutto e privo di umidità.
• Non collocare contenitori pieni d'acqua sopra l'apparecchio, ad es. vasi e simili.
• Non utilizzare spray insetticidi o altre sostanze infiammabili vicino all'apparecchio.
• Non applicare alcuna pressione sulla griglia di ingresso dell'aria durante la regolazione del getto d'aria.

NELLA CONFEZIONE

1 Condizionatore d'aria portatile
1 Tubo di scarico
1 Adattatore del tubo di scarico per finestre
1 Kit per finestre + viti
1 Telecomando (funziona con 2 batterie di tipo AAA, non incluse)
1 Tubo di drenaggio
1 Telo per finestra

Le batterie del telecomando non sono incluse nella confezione!

DESCRIZIONE DEL PRODOTTO

Adattatore del tubo di scarico per finestre

Tubo di scarico

Kit per finestra con set di viti Telo per finestra

Tubo di drenaggio

Connettore del tubo di scarico

Pannello di controllo

Filtro

Ingresso dell'aria fredda

Ingresso dell'aria calda

Panello di Controllo

17 16 15 13 14 6 2 4 7 12 11 9 3 5 1 8 SPEED DOWS UP MODE TIMER SWING SLEEP POWER

1. Ⓧ Accensione (On/Off)
2. ▼Temperatura – GIÙ
3. Ⓗ Modalità Operativa
4. Timer
5. ▲Temperature + SU Premi contemporaneamente i tasti ▲ e ▼ per commutare tra gradi Celsius (°C) e Fahrenheit (°F).
6. VELOCITÀ
7. Oscillazione
8. Modalità "Sleep"

Funzionamento degli indicatori luminosi

1. Deumidificatore
2. Raffreddamento
3. Riscaldamento
4. Sensore di ricezione del telecomando

Indicatori della velocità del ventilatore

1. Media
2. Alta
3. Modalità di ventilazione automatica (passa automaticamente tra le velocità bassa/media/alta, a seconda della temperatura impostata).
4. Bassa
5. Quadrante LED.

TELECOMANDO

5 3 1 4 2 9 KORONA® 6 7 10 8

1. ACCENSIONE (ON/OFF)

Premi questo tasto per attivare o disattivare l'apparecchio.

1. Ⓐ tasto MODALITÀ (MODE)

Commuta tra raffreddamento, ventilatore, deumidificatore e riscaldamento.

1. TIMER

Premi questo tasto per impostare il timer.

1. VELOCITÀ (SPEED)

Premi per selezionare una velocità di ventilazione tra alta, media, bassa e automatica.

1. ▲TEMP+ SU

Premi questo tasto per aumentare la temperatura e impostare il timer.

1. ▼TEMP- GIÙ

Premi questo tasto per abbassare la temperatura e impostare il timer.

1. SLEEP

Premi per attivare la modalità "Sleep".

1. Tasto OSCILLAZIONE (SWING)

Premi per cambiare la direzione del getto d'aria.

1. Tasto LAMPADA (LAMP)

Premi per attivare/disattivare la luce di sfondo dell'apparecchio.

1. Tasto di Bloccaggio

Tieni premuto questo tasto per bloccare/sbloccare l'apparecchio.

• Accertati che la distanza tra l'apparecchio e il telecomando non sia superiore a 6 metri.
• Punta il telecomando verso l'apparecchio e accertati che l'angolazione sia inferiore a 30 gradi.

PRIMA DELL'USO INIZIALE

• Rimuovi tutto l'imballaggio e verificare che l'apparecchio sia completo e che tutti accessori siano presenti.
  • Srotola completamente il cavo di alimentazione.
  • Lascia riposare l'apparecchio per 24 ore in posizione orizzontale.

i Contatta il tuo rivenditore o il nostro servizio clienti nel caso di parti mancanti o danneggiati.

Avvertenza: Le buste di plastica sono pericolose per i bambini, e vanno perciò tenute al ri della loro portata, per evitare il rischio di soffocamento.

INSTALLAZIONE

INSTALLATION DEL KIT PER FINESTRA (finestra scorrevole)

• Prendi il kit finestra e tirane la parte interna verso l'esterno fino a quando il foro nella parte esterna diventi visibile.
• Inserisci il bullone a T del set di viti attraverso il foro.

- Richiudi la finestra accertandoti che la parte a T del bullone a T scivoli nella fessura della parte interna della finestra posizionata longitudinalmente.

Avvita il dado a farfalla del set di viti sul bullone a T senza stringerlo.

Il set per finestra può essere installato sia orizzontalmente che verticalmente.

• Aprire la finestra a metà e posizionare il kit per finestra nel telaio.
• Estendi il set da finestra scorrevole in modo da coprire l'intera larghezza della cornice.
• Serra il dado a farfalla per fissare il set.

Per tutti gli altri tipi di finestra usa l'incluso telo per finestra e segui le istruzioni allegate.

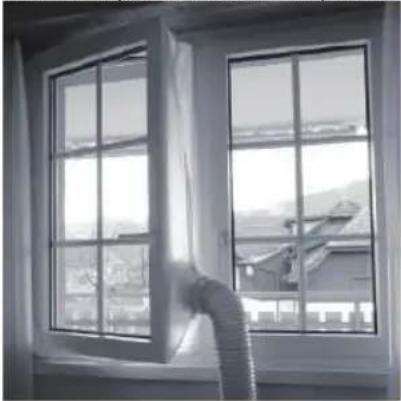

Istruzioni per l'installazione del telo per finestra.

Il telo per finestra è fissato al telaio della finestra e alla cornice della finestra da un nastro in velcro. Il tubo di scarico può quindi essere facilmente fissato alla vela per garantire che l'aria calda sia canalizzata verso l'esterno.

1. Disimballa il telo per finestra e rimuovi tutto il nastro in velcro dall'imballaggio.
2. Apri la finestra e pulisci l'area dove collegare il nastro in velcro.
3. Controlla bene che la posizione scelta per il nastro in velcro consenta di aprire e chiudere correttamente la finestra
4. Attacca il nastro in velcro alla cornice della finestra e al telaio della finestra.
5. Attacca il telo per finestra al nastro in velcro.
6. Aprire la cerniera per inserire il tubo di scarico, accertandoti che sia correttamente installato.
   Il tuo telo per finestra è ora pronto all'uso.

Avvertenza: Questo apparecchio deve essere collegato esclusivamente a una presa a (con messa a terra) correttamente installata e non deve essere utilizzato con alcun timero o telecomando separato.

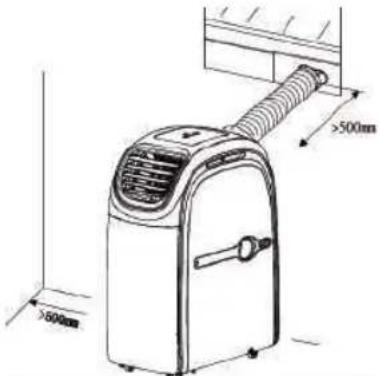

1. Colloca l'apparecchio su superfici regolari, asciutte e stabili, vicino ad una presa elettrica correttamente installata.

Lascia uno spazio di sicurezza di almeno 50cm intorno all'apparecchio.

1. Colloca l'apparecchio vicino a una finestra e ad una presa a muro correttamente installata.
2. Estendi le estremità del tubo di scarico e collega l'adattatore del flessibile per finestra ad un'estremità, quindi avvita l'altra estremità del tubo di scarico direttamente al coperchio dell'apparecchio.
3. Estendi al massimo il tubo di scarico, collega l'adattatore per condizionatore all'apparecchio, quindi collega bene l'adattatore per finestra al kit per finestra o attraverso l'apposito foro sul telo per finestra (vedi le istruzioni per il telo per finestra).

1. Ruota il tubo di scarico in direzione della freccia (fig.1) e collegalo all'apparecchio.
2. Ruota il tubo di scarico in direzione della freccia (fig.2) per scollegarlo.

ATTENZIONE:- Il tubo di scarico può essere piegato e deformato solo entro un certo limite, per evitare che si rompa. La lunghezza massima del tubo di scarico è di 150cm. Non usare prolunghe o altri tubi di scarico, che causerebbero il cattivo funzionamento dell'apparecchio.

• Per prevenire surriscaldamenti, lo scarico dell'apparecchio non deve mai essere ostruito.

FUNZIONAMENTO

Il tuo Condizionatore d'Aria Portatile 82002 può essere installato al chiuso o all'aperto – rispetta strettamente le istruzioni di questo manuale!

ATTENZIONE: quando sposti l'apparecchio, mantienilo sempre in posizione eretta.

L'apparecchio può essere operato dal pannello di controllo o dal telecomando.

RISCALDA E RAFFREDDA IN AMBIENTI INTERNI ED ESTERNI

Per raffreddare al chiuso posiziona l'apparecchio in un ambiente interno.

Collega il tubo di scarico e la griglia di uscita dell'aria all'apparecchio come mostrato nell'illustrazione e come spiegato nel manuale dell'utente.

L'aria calda estratta deve essere espulsa dalla stanza tramite il tubo di scarico, e attraverso una finestra inclinata un'apertura su una porta o una parete. Accertati che l'aria esterna non possa entrare nella stanza.

Scegli la modalità di raffreddamento e scegli la temperatura desiderata (17\~30°C). L'apparecchio va utilizzato solo a una temperatura ambiente di massimo 35°C.

Note: l'apparecchio non può funzionare con temperature ambiente sopra i 35°C.

Per raffreddare all'aperto posiziona l'apparecchio in un ambiente esterno.

Per il raffreddamento all'aperto, è necessario sostituire il connettore del tubo dell'aria e la griglia di uscita dell'aria.

Collega il tubo di scarico e la griglia di uscita dell'aria all'apparecchio come mostrato nell'illustrazione.

Per evitare il surriscaldamento e aumentare l'efficienza del condizionatore d'aria, posiziona l'apparecchio, se possibile, all'ombra o in un'area fresca e coperta.

⚠️ Nota: l'apparecchio non può funzionare se la temperatura ambientale è superiore ai 35°C, nel qual caso si consiglia di spostarlo al chiuso dove ci sia una temperatura ambiente inferiore ai 35°C.

Scegli la modalità di raffreddamento e scegli la temperatura desiderata (17\~30°C).

L'aria fredda viene introdotta nella stanza tramite il tubo di scarico, che può passare attraverso una finestra inclinata, un'apertura nella porta o nella parete. Accertati che l'aria calda non possa entrare nella stanza dall'esterno.

Si consiglia di installare il tubo di drenaggio per l'acqua di condensa.

Per riscaldare al chiuso posiziona l'apparecchio in un ambiente interno.

Collega il tubo di scarico e la griglia di uscita dell'aria all'apparecchio come mostrato nell'illustrazione e come spiegato nel manuale dell'utente.

L'aria fredda viene espulsa dalla stanza tramite il tubo di scarico, che può passare attraverso una finestra inclinata, un'apertura nella porta o nella parete. Accertati che l'aria esterna non possa entrare nella stanza.

Scegli la modalità di riscaldamento e scegli la temperatura desiderata (15\~25°C).

Per riscaldare all'aperto posiziona l'apparecchio in un ambiente esterno.

Per il riscaldamento esterno, è necessario sostituire il connettore del tubo dell'aria griglia di uscita dell'aria.

Il funzionamento all'aperto è ideale per il periodo di transizione quando la temperatura non scende al di sotto dei 7°C, nel qual caso si consiglia di usare l'apparecchio solo al chiuso!

Collega il tubo di scarico e la griglia di uscita dell'aria all'apparecchio come mostrato nell'illustrazione.

Scegli la modalità di riscaldamento e scegli la temperatura desiderata (15\~25°C).

L'aria calda viene introdotta nella stanza tramite il tubo di scarico, che può passare attraverso una finestra inclinata, un'apertura nella porta o nella parete. Accertati che l'aria fredda esterna non possa entrare nella stanza.

ATTIVARE E SPEGNERE L'APPARECCHIO

• Collega l'apparecchio ad una presa a muro correttamente installata, accertandoti che la tensione locale corrisponda ai dati tecnici dell'apparecchio.

• Si udrà un segnale acustico e sul quadrante verrà visualizzata la temperatura ambiente corrente.

• Premi il tasto di accensione e l'apparecchio si attiverà sull'ultima modalità utilizzata. Al primo utilizzo dell'apparecchio questa sarà la modalità di raffreddamento. La spia della modalità prescelta si accenderà spostando le alette dell'uscita dell'aria.

• Per dirigere il flusso d'aria nella stanza è possibile ruotare o spostare facilmente l'apparecchio grazie alle robuste rotelle girevoli.
• Spegni l'apparecchio premendo il tasto di accensione.
• Dopo l'uso, stacca la spina dell'apparecchio.

Premi il tasto “Mode” per selezionare ciclicamente le seguenti modalità operative: Raffreddamento, Ventilatore, Deumidificatore e Riscaldamento.

MODALITÀ DI RAFFREDDAMENTO

Premi una o più volte il tasto “Mode” finché l'indicatore della modalità raffreddamento non si accenda.

L'apparecchio funzionerà ora raffreddando l'aria.

Usa i tasti SU e GIÙ per aumentare o diminuire la temperatura. La gamma di temperature è 17\~30°C e verrà riportata sul quadrante.

Premi il tasto "Speed" per selezionare la velocità dello scarico desiderata tra bassa, media o alta. Il rispettivo indicatore si illuminerà.

MODALITÀ DI RISCALDAMENTO

Premi il tasto “Mode” una volta o più volte fino a quando non si accenda il relativo indicatore (riscaldamento).

L'apparecchio funzionerà ora come riscaldamento.

Usa i tasti SU e GIÙ per aumentare o diminuire la temperatura. L'impostazione della temperatura varia da 15\~25°C, e verrà indicata sul quadrante LED.

Premi il tasto "Speed" per selezionare la velocità dello scarico desiderata tra bassa, media o alta. Il rispettivo indicatore si illuminerà.

Nelle modalità di raffreddamento e riscaldamento, premi contemporaneamente entrambi i tasti - e + del telecomando per selezionare la visualizzazione della temperatura in gradi Celsius o Fahrenheit.

MODALITÀ VENTILATORE

Premi il tasto “Mode” una volta o più volte fino a quando non si accenda il relativo indicatore (ventilatore).

Premi il tasto "Speed" per selezionare la velocità dello scarico desiderata tra bassa, media o alta. Il rispettivo indicatore si illuminerà.

La velocità del getto d'aria (livello di ventilazione) non può essere regolata nelle modalità Riscaldamento, Deumidificazione e "Sleep". La velocità del getto d'aria viene automaticamente impostata su bassa.

MODALITÀ DEUMIDIFICATORE (DH)

Premi il tasto "Mode" una volta o più volte fino a quando non si accenda il relativo indicatore (DH).

In questa modalità, l'apparecchio funzionerà alla velocità più bassa ed inizierà a rimuovere l'eccesso di umidità dall'aria.

ATTENZIONE:

L'apparecchio è dotato di un serbatoio interno per la raccolta dell'acqua. Una volta che questo contenitore abbia raggiunto la sua piena capacità, l'apparecchio cesserà di funzionare e la spia "water full" si accenderà sul pannello di controllo.

Se desideri continuare a utilizzare l'apparecchio, dovrai prima svuotare il contenitore dell'acqua. Segui la procedura descritta in "PULIZIA E CURA - Svuotare il serbatoio dell'acqua".

MODALITÀ "SLEEP"

Questo apparecchio è dotato di una funzione “Sleep”, che quando attivata lo farà funzionare nel modo più silenzioso e in modalità di risparmio energetico.

Attenzione: la funzione "Sleep" è selezionabile solo in modalità "Cool".

1. Premi il tasto “Sleep” per attivare questa funzione. L’apparecchio passerà al livello più basso massimizzando la modalità di risparmio energetico.
2. Premi di nuovo il tasto "Sleep" per disattivare questa funzione.

MODALITÀ TIMER

Il timer ti permette di arrivare a casa trovandola piacevolmente fresca nelle giornate calde, o ben riscaldata nelle giornate fredde.

Con l'apparecchio spento (in stand-by):

Premi il tasto Timer e il quadrante inizierà a lampeggiare.

Usa il tasto SU o GIÙ per impostare l'orario di accensione desiderato da 1 a 24 ore.

Una volta impostato l'orario di accensione, il quadrante cesserà di lampeggiare.

Se necessario, premi nuovamente il tasto Timer per impostare l'ora di accensione.

Per spegnere la funzione di accensione programmata basterà premere nuovamente il tasto di accensione.

Premi il tasto Timer e il quadrante inizierà a lampeggiare.

Usa il tasto SU o GIÙ per impostare l'orario di spegnimento desiderato da 1 a 24 ore.

Una volta impostato l'orario di spegnimento, il quadrante cesserà di lampeggiare.

Se necessario, premi nuovamente il tasto Timer per impostare l'ora di spegnimento.

Per spegnere la funzione di spegnimento programmato basterà premere nuovamente il tasto di accensione.

Una volta impostato il timer, il rispettivo indicatore si illuminerà.

PULIZIA E MANUTENZIONE

Pulisci regolarmente il condizionatore d'aria e i filtri per massimizzare le prestazioni e l'efficienza dell'apparecchio, e prolungare il ciclo di servizio.

Prima di procedere alla pulizia, spegni sempre l'apparecchio e staccane la spina.

Non immergere mai l'apparecchio nell'acqua. Pericolo! Scossa Elettrica!

- Pulisci l'apparecchio con un panno morbido inumidito.

Non utilizzare mai alcool, benzine o altri detergenti aggressivi, o oggetti duri che potrebbero danneggiare l'esterno dell'apparecchio. Non spruzzare mai acqua direttamente sull'apparecchio.

Per rimuovere la polvere tra le prese d'aria, usa una spazzola morbida o usare un'aspirapolvere facendo attenzione.

SVUOTARE IL SERBATOIO DELL'ACQUA

L'apparecchio ha un serbatoio interno per la raccolta dell'acqua. Una volta che il serbatoio dell'acqua sia completamente pieno, l'apparecchio cesserà di funzionare, e sul quadrante LED apparirà Il codice "E3".

Per svuotare il serbatoio dell'acqua, spegni l'apparecchio e staccane la spina.

- Per scaricare l'acqua dall'apparecchio, rimuovi il tappo del foro di drenaggio e collega correttamente ad esso il tubo di drenaggio. Accertati che l'altro capo del tubo finisca in un contenitore adeguato, come un secchio o uno più grande.

Il drenaggio continuo può essere usato solo se l'apparecchio viene usato in modalità deumidificatore (Dehum)!

Segui i passaggi descritti in “Svuotare il serbatoio dell’acqua” ed accertati che l’estremità del tubo flessibile finisca in un contenitore di raccolta dell’acqua sufficientemente capace, come un secchio o più grande).

Accertati che il tubo di drenaggio sia correttamente collegato e non distorto o piegato.

Pulizia del Filtro

Per un risultato ottimale, pulisci il filtro ogni due settimane e sostituiscilo almeno una volta all'anno, o più spesso se necessario.

Il filtro va pulito anche prima di riporlo per periodi prolungati, o dopo che non è stato utilizzato per lungo tempo.

• Spegni l'apparecchio e staccane la spina.
• Per rimuovere il filtro dal retro dell'apparecchio allentane la vite con un cacciavite a croce.
• Sciacqua il filtro con acqua tiepida o, se necessario, lascialo in ammollo per un po' in acqua saponata e risciacqualo nuovamente per eliminare eventuali residui.

Prima di reinstallare il filtro, accertati che sia completamente asciutto, in modo da prevenire l'ingresso di acqua nell'apparecchio con conseguente rischio di scosse elettriche o lesioni all'utente.

Tenere l'apparecchio lontano dalla portata dei bambini e riponilo in un luogo pulito e asciutto.

Se non intendi utilizzare l'apparecchio per lunghi periodi:

• Spegnilo e staccane la spina.
• Scarica l'acqua dal serbatoio dell'acqua e fai funzionare l'apparecchio in modalità ventilatore per alcune ore, per asciugare completamente l'umidità rimasta sulle bobine all'interno dell'unità.
• Pulisci i filtri.
• Rimuovi il tubo di scarico e gli adattatori e

Tieni l'apparecchio lontano dalla portata dei bambini e riponilo in un luogo pulito e asciutto.

SOLUZIONE DEI PROBLEMI

Problema Possibili	Cause Soluzione suggerita
1. Premendo il tasto di accensione l'apparecchio non si avvia	- Il serbatoio dell'acqua è pieno e il rispettivo indicatore lampeggia.	Svuota il serbatoio dell'acqua.
	- La temperatura ambiente è superiore alla temperatura impostata per il riscaldamento.	Resetta la temperatura.
	- La temperatura ambiente è inferiore alla temperatura impostata per il raffreddamento.	Resetta la temperatura.
2. Raffreddamento insufficiente	- Porte o finestre non chiuse.	Accertati che tutte le finestre e le porte siano chiuse.
	- Ci sono fonti di calore all'interno della stanza.	Rimuovi le fonti di calore, se possibile.
	- Il tubo dell'aria di scarico non è collegato o è ostruito.	Collega o pulisci il tubo di scarico.
	- L'impostazione della temperatura è troppo alta.	Resetta la temperatura.
	- L'ingresso dell'aria è ostruito.	Pulisci l'ingresso dell'aria.
3. In modalità di riscaldamento l'apparecchio si spegne da solo	- La protezione da surriscaldamento spegne automaticamente l'apparecchio quando la temperatura dell'aria in uscita supera i 70°C.	Riavvia l'apparecchio a una temperatura ambiente sufficientemente bassa.
4. Eccessivo rumore - Il terreno	no sui poggia l'apparecchio non è sufficientemente livellato.	Posizionare l'apparecchio su una superficie piana e livellata, ove possibile
	- Il rumore proviene dal flusso del refrigerante all'interno del condizionatore.	È una normale occorrenza.
5. Codice E1 Sensore temperatura	ambiente guasto.	Sostituisci il sensore della temperatura ambiente (l'apparecchio può funzionare anche senza sostituzione).
6. Codice E2 Sensore bobina	evaporatore guasto.	Sostituisci il sensore della bobina dell'evaporatore.
7. Codice E3 Serbatoio dell'acqua	pieno. Svuota il serbatoio dell'acqua.	dell'acqua.

Istruzioni per lo smaltimento

I dispositivi elettrici di scarto contrassegnati da questo simbolo non vanno smaltiti insieme ai rifiuti domestici, ma raccolti separatamente. Pertanto, alla fine del suo ciclo di servizio, questo dispositivo va consegnato ad un punto di raccolta differenziata o al tuo rivenditore locale.

Il Condizionatore d'Aria Portatile 82002 è confezionato in una scatola per la vendita al dettaglio. Queste scatole sono riciclabili, ovvero possono essere riutilizzate.

Istruzioni per lo smaltimento delle batterie

Le batterie standard e ricaricabili non vanno gettate con i normali rifiuti domestici. Come consumatore, sei legalmente tenuto a smaltire correttamente le batterie usate. Puoi consegnare le batterie usate ad un punto pubblico di raccolta nel tuo distretto o nei punti vendita in cui vengono vendute batterie di questo tipo.

Nota: i seguenti codici stampati sulle batterie segnalano la presenza di sostanze tossiche:

Pb = La batteria contiene piombo

Cd = La batteria contiene cadmio

Hg = La batteria contiene mercurio

DATI TECNICI

Voltaggio: 220\~240V - 50Hz

Potenza nominale in ingresso: 1345W (Raffreddamento) / 1391W (Riscaldamento)

Capacità di raffreddamento: 12000BTU (3,5kW)

Capacità di riscaldamento: 10000BTU (2,9kW)

Eccesso di pressione di funzionamento consentito: Aspirazione 1,0Mpa / Scarico 2,6Mpa

Pressione massima consentita: 3,2Mpa

Getto d'aria: 350m³/h

Refrigerante: R290/215g

Classe di protezione: I

Livello di protezione: IP24

CE

Garanzia:

Questo prodotto è garantito per un periodo di 2 anni contro difetti nei materiali e nella lavorazione.

Questa garanzia non è valida:

• se l'apparecchio non è stato utilizzato secondo le istruzioni;
  • per danni causati da usura (batterie, ecc.);
• per danni noti al cliente al momento dell'acquisto;
  • per danni causati dal proprietario.

Questa garanzia non pregiudica i diritti legali dell'utente, né alcun diritto legale garantito all'utente dalla vigente legislazione nazionale sull'acquisto di beni.

Al fine di inviare una richiesta di garanzia durante il periodo valido, il cliente dovrà produrre la prova della data di acquisto (ricevuta o fattura).

La richiesta di garanzia deve essere fatta valere inviandola a

KORONA electric GmbH, Sundern / Germania.

Hotline telefonica: [phone]

Mail: [e-mail]

web: www.korona-electric.de

entro 2 anni dalla data di acquisto. In caso di garanzia, il cliente ha il diritto di far riparare l'apparecchio presso la nostra azienda o presso un rivenditore autorizzato. Il cliente non detiene altri diritti relativi alla garanzia.
