82002 - Klimaanlage KORONA - Kostenlose Bedienungsanleitung

Produkttyp	Mobiles Klimagerät
Marke	Korona
Modell	82002
Kühlleistung	12000 BTU (3,5 kW)
Heizleistung	10000 BTU (2,9 kW)
Netzspannung	220-240 V ~ 50 Hz
Stromverbrauch (Kühlen)	1345 W
Stromverbrauch (Heizen)	1391 W
Kältemittel	R290 (215 g)
Luftdurchsatz	350 m³/h
Schutzklasse	IP24
Funktionen	Kühlen, Heizen, Lüften, Entfeuchten, Nachtmodus, Timer
Fernbedienung	Ja (AAA-Batterien nicht enthalten)
Wassertank	Interner Tank, manuelle oder kontinuierliche Entleerung
Filter	Reinigung alle 2 Wochen, jährlicher Austausch
Sicherheit	Erforderlicher Raum >11 m², Sicherheitsabstand 50 cm
Garantie	2 Jahre

Häufig gestellte Fragen - 82002 KORONA

Wie installiere ich das Fensterkit?

Bei einem Schiebefenster das Kit auf die Rahmenbreite ausziehen, die T-Schraube einführen und die Flügelmutter anziehen. Bei einem Drehflügelfenster das mitgelieferte Fensterband mit Klettband verwenden. Fenster öffnen, Klettband befestigen, dann das Band anbringen und den Reißverschluss für den Schlauch öffnen.

Was tun bei Fehlercode E3?

Der Code E3 zeigt an, dass der Wassertank voll ist. Gerät ausschalten, Netzstecker ziehen, dann das Wasser durch die Ablauflöcher (Stopfen) ablassen. Sie können auch im Entfeuchtungsmodus einen kontinuierlichen Ablaufschlauch verwenden.

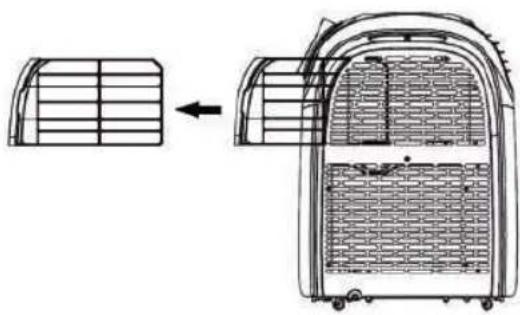

Wie reinige ich den Filter?

Gerät vom Netz trennen, den Filter auf der Rückseite durch Lösen der Schraube (Kreuzschlitzschraubendreher) entfernen. Filter mit lauwarmem Wasser, ggf. mit milder Seife, ausspülen. Vor dem Wiedereinsetzen gut trocknen. Alle 2 Wochen reinigen für optimale Leistung.

Kann ich das Gerät im Freien verwenden?

Ja, das Gerät kann im Freien aufgestellt werden, um einen Raum über den Abluftschlauch zu kühlen oder zu heizen. Für die externe Kühlung müssen Luftschlauch und Auslassgitter getauscht werden. Achtung: Die Umgebungstemperatur darf 35 °C nicht überschreiten.

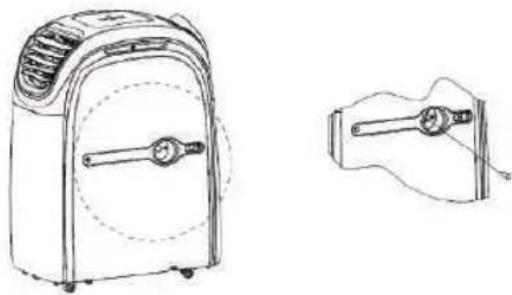

Wie entleere ich den Wassertank?

Wenn der Code E3 angezeigt wird oder die Anzeige 'Wasser voll' blinkt, Gerät ausschalten und Netzstecker ziehen. Entfernen Sie den Stopfen der Ablassöffnung und neigen Sie das Gerät oder schließen Sie einen Schlauch an, um das Wasser in einem geeigneten Behälter aufzufangen.

Was ist die maximale Umgebungstemperatur für den Betrieb?

Das Gerät kann bis zu einer maximalen Umgebungstemperatur von 35 °C betrieben werden. Darüber hinaus kann es zu Fehlfunktionen kommen. Im externen Heizmodus darf die Temperatur nicht unter 7 °C fallen.

Warum schaltet sich das Gerät automatisch aus?

Im Heizmodus schaltet ein Überhitzungsschutz das Gerät aus, wenn die Austrittstemperatur 70 °C übersteigt. Starten Sie bei einer niedrigeren Umgebungstemperatur neu. Auch bei vollem Wassertank (Code E3) schaltet sich das Gerät ab.

Wie verwende ich die Fernbedienung?

Die Fernbedienung funktioniert mit 2 AAA-Batterien (nicht enthalten). Richten Sie sie aus weniger als 6 Metern und mit einem Winkel unter 30° auf das Gerät. Verwenden Sie die Tasten zum Ein-/Ausschalten, zum Wechseln des Modus, zur Temperatureinstellung und zur Geschwindigkeitsregelung.

Welches Kältemittel wird verwendet?

Das Kältemittel ist R290 (Propan), ein entzündliches Naturgas. Die Füllmenge beträgt 215 g. Das Gerät muss in einem Raum von mehr als 11 m² installiert und ohne Zündquellen gelagert werden.

Wie schalte ich zwischen °C und °F um?

Drücken Sie gleichzeitig die Tasten + und - der Fernbedienung oder des Bedienfelds, um zwischen Celsius und Fahrenheit umzuschalten. Diese Funktion ist im Kühl- oder Heizmodus verfügbar.

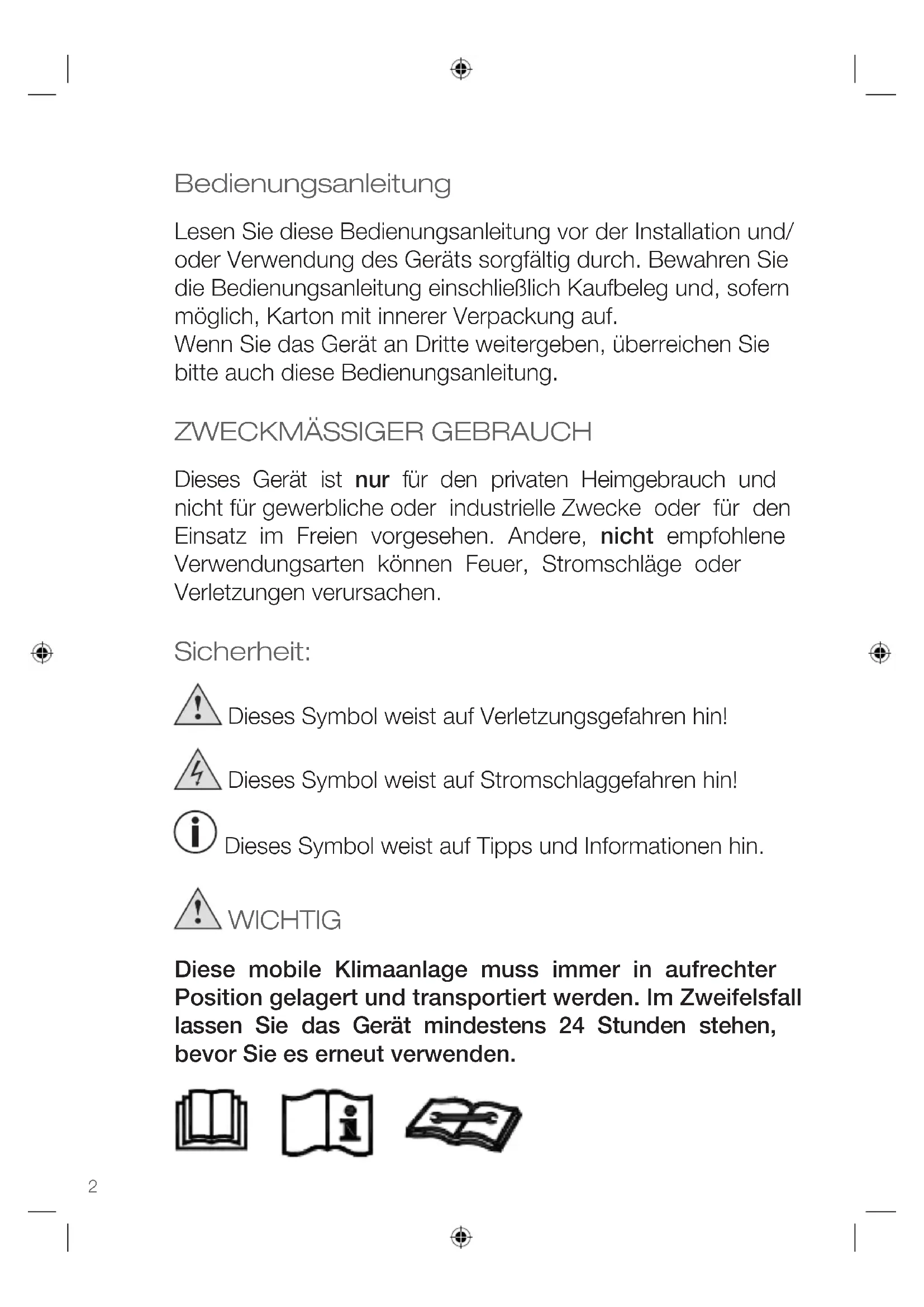

BEDIENUNGSANLEITUNG 82002 KORONA

Lesen Sie diese Bedienungsanleitung vor der Installation und/oder Verwendung des Geräts sorgfältig durch. Bewahren Sie die Bedienungsanleitung einschließlich Kaufbeleg und, sofern möglich, Karton mit innerer Verpackung auf.

Wenn Sie das Gerät an Dritte weitergeben, überreichen Sie bitte auch diese Bedienungsanleitung.

ZWECKMÄSSIGER GEBRAUCH

Dieses Gerät ist nur für den privaten Heimgebrauch und nicht für gewerbliche oder industrielle Zwecke oder für den Einsatz im Freien vorgesehen. Andere, nicht empfohlene Verwendungsarten können Feuer, Stromschläge oder Verletzungen verursachen.

Sicherheit:

Dieses Symbol weist auf Verletzungsgefahren hin!

Dieses Symbol weist auf Stromschlaggefahren hin!

Dieses Symbol weist auf Tipps und Informationen hin.

WICHTIG

Diese mobile Klimaanlage muss immer in aufrechter Position gelagert und transportiert werden. Im Zweifelsfall lassen Sie das Gerät mindestens 24 Stunden stehen, bevor Sie es erneut verwenden.

KÜHLMITTEL

Diese mobile Klimaanlage verwendet das Kühlmittel R290. Das verwendete Kühlmittel wiegt weniger als 1 kg und befindet sich in einem geschlossenen Kühlmittelkreislauf.

Vorsicht; Brandgefahr! R290

Alle Personen, die an einem Kühlmittelkreislauf arbeiten oder in diesen eingreifen, müssen im Besitz einer aktuellen, gültigen Zertifizierung einer branchenweit zugelassenen Prüfstelle sein, die deren Kompetenz im sicheren Umgang mit Kühlmitteln gemäß branchenweit anerkannten Testkriterien bestätigt.

Falls Reparaturen erforderlich sind, wenden Sie sich bitte an einen autorisierten Kundendienst vor Ort und beachten Sie unbedingt alle Anleitungen des Herstellers.

Warnung!

• Das Gerät muss in einem Raum mit einem Bodenbereich von mehr als 11m² installiert, betrieben und aufbewahrt werden.
• Verwenden Sie keine Vorrichtungen für die Beschleunigung des Auftauvorgangs oder die Reinigung, es sei denn diese wurden vom Hersteller empfohlen.
• Lagern Sie das Gerät nicht an Orten mit Zündquellen, die ständig in Betrieb sind (z.B.: offenes Feuer, ein laufendes Gasgerät oder eine laufende elektrische Heizung).
• Nicht durchbohren oder verbrennen.
• Bitte beachten Sie, das Kühlmittel geruchlos sind.

Allgemeine Sicherheitshinweise

• Der Hersteller haftet nicht für Schäden aufgrund unsachgemäßer Nutzung.
• Inkorrekte oder unsachgemäße Nutzung können Schäden am Gerät oder Verletzungen verursachen.
• Vergewissern Sie sich vor dem Anschluss des Geräts an den Netzstrom, dass Ihre lokale Netzspannung mit den technischen Daten des Geräts übereinstimmt. Anderenfalls könnte das Gerät überhitzen oder beschädigt werden.

Vorsicht! Stromschlaggefahr!

• Tauchen Sie das Gerät, das Netzkabel oder den Netzstecker niemals in Wasser oder andere Flüssigkeiten.
• Verwenden Sie das Gerät nicht in der Nähe von Spülen oder Waschbecken.
• Verwenden Sie das Gerät nicht mit nassen Händen.
• Verwenden Sie das Gerät nicht im Freien.

Elektrische Geräte sind kein Spielzeug!

• Lassen Sie das Gerät während des Betriebs niemals unbeaufsichtigt.
• Dieses Gerät ist geeignet für den Gebrauch durch Kinder ab 8 Jahren und Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder ohne Erfahrung und Wissen, sofern sie beaufsichtigt oder hinsichtlich der sicheren Verwendung des Geräts angeleitet werden und die damit einhergehenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigungsarbeiten und Nutzerwartungen dürfen nur von Kindern über 8 Jahren und dann auch nur unter Aufsicht durchgeführt werden.

- Halten Sie das Gerät und dessen Kabel von Kindern unter 8 Jahren fern.

• Trennen Sie das Gerät immer während des Nichtgebrauchs und vor der Reinigung vom Netzstrom.
• Ziehen Sie immer am Stecker – niemals am Kabel.
• Halten Sie das Gerät und das Kabel von heißen Oberflächen fern, um Schäden am Gerät zu vermeiden.
• Verlegen Sie das Kabel nicht unter einem Teppich. Sorgen Sie dafür, dass während des Betriebs niemand versehentlich am Kabel ziehen oder darüber stolpern kann.
• Lassen Sie das Kabel nicht über spitze Kanten hängen.
• Das Kabel darf nicht geknickt oder um das Gerät gewickelt werden.

Verwenden Sie das Gerät nicht,

• falls das Netzkabel beschädigt ist.
• falls Fehlfunktionen auftreten.
• falls das Gerät fallengelassen oder anderweitig beschädigt wurde.

Lassen Sie das Gerät überprüfen und ggf. von einem qualifizierten Wartungstechniker/Kundendienst reparieren.

Versuchen Sie niemals, das Gerät eigenständig zu reparieren oder zu modifizieren.

• Verwenden Sie nur Zubehör, das für dieses Gerät empfohlen wurde.
• Versuchen Sie nicht, Gegenstände in das Gerät zu stecken.
• Versuchen Sie nicht, das Gehäuse eigenständig zu öffnen!
• Das Gerät ist nicht für den Betrieb mit einer externen Zeitschaltuhr oder einem separaten Fernsteuerungssystem vorgesehen.

Spezielle Sicherheitshinweise

Warnung! Um die Gefahr von Verletzungen/ Schäden am Gerät, Stromschlägen und Verbrennungen zu vermeiden:

- Verwenden Sie das Gerät nur zweckgemäß und im Einklang mit dieser Bedienungsanleitung.

• Die Klimaanlage ist nur für den Gebrauch in Innenräumen und nicht für andere Anwendungen geeignet.

- Das Gerät muss in einem Raum mit einem Bodenbereich von mehr als 11m² installiert, betrieben und aufbewahrt werden.

- Verwenden Sie die Klimaanlage nicht in einer extrem feuchten oder nassen Umgebung, wie z.B. in Badezimmern oder Waschräumen.

- Sollten Sie Fragen bzgl. der elektrischen Installation haben, folgen Sie bitte den Anleitungen des Herstellers oder lassen Sie die Installation ggf. von einem professionellen Elektriker durchführen.

- Stellen Sie das Gerät auf einen ebenen, trockenen und stabilen Untergrund und halten Sie um das Gerät herum und nach oben hin einen Mindestabstand von 50 cm ein.

- Platzieren oder verwenden Sie das Gerät niemals an Orten mit folgenden Gegebenheiten:

- Wärmequellen wie z.B. Wärmestrahler, Wärmespeicher, offenes Feuer, Öfen oder andere wärmeerzeugende Geräte

• Direkte Sonneneinstrahlung
• Extreme Staubbelastung
• Mechanische Vibrationen und Aufprälle
• Keine Belüftung

- Unebene Untergründe; anderenfalls könnte das Gerät während des Betriebs umkippen.

- Verwenden Sie das Gerät nur mit installiertem Filter.

• Bedecken Sie niemals die Belüftungsöffnungen und sorgen Sie dafür, dass das Gerät an einem gut belüfteten Ort steht.
• Stellen Sie keine Wärmequellen oder magnetischen Gegenstände auf oder neben das Gerät. Sorgen Sie dafür, dass die Umgebung des Geräts trocken und frei von Feuchtigkeit ist.
• Stellen Sie keine mit Wasser gefüllten Gegenstände wie z.B. Vasen auf das Gerät.
• Verwenden Sie keine Insektensprays oder anderen brennbaren Substanzen in der Nähe des Geräts.
• Üben Sie während der Einstellung des Luftstroms keinen Druck auf das Schutzgitter des Lufteintritts aus.

LIEFERUMFANG

1 Mobile Klimaanlage
1 Abluftschlauch
1 Abluftschlauchadapter für Fenster
1 Fensterschiebleiste und Schrauben
1 Fernbedienung (erfordert 2 x AAA-Batterien, nicht enthalten)
1 Drainageschlauch
1 Klimasegel

Die Batterien für die Fernbedienung sind nicht im Lieferumfang enthalten!

ERLÄUTERUNG DES PRODUKTS

Abluftschlauchadapter für Fenster ____

Abluftschlauch.

Fensterschiebleiste mit Schrauben-Set

Drainageschlauch-

Anschluss Abluftschlauch-

Bedienfeld

Filter

Lufteintritt für kalte Luft

Lufteintritt für heiße Luft

1. ⏻ Betrieb (Ein/Aus)

2. ▼Temperatur- ABWÄRTS

3. Betriebsmodus

4. Timer

5. ▲Temperatur+ AUFWÄRTS Drücken Sie beide Temperaturtasten ▲und ▼um zwischen °C (Celsius) und °F (Fahrenheit) umzuschalten.

6. LEISTUNG

7. Oszillation

8. Schlafmodus

Anzeigelampen und Betriebsmodi

1. Entfeuchten

2. Kühlen

3. Heizen

4. Signalempfänger Fernbedienung

Anzeigelampen und Belüftungsleistung

1. Mittel

2. Hoch

3. Automatisches Gebläse (Je nach eingestellter Umgebungstemperatur, Umschaltung zwischen niedriger/ mittlerer/ hoher und automtischer Leistung)

4. Niedrig

5. LED-Display

FERNBEDIENUNG

5 3 1 4 2 9 KORONA® 6 7 10 8

1. BETRIEB (EIN/AUS)

Drücken Sie diese Taste zum Ein- oder Ausschalten des Geräts.

1. MODUS

Wählen Sie zwischen Kühlen, Gebläse, Entfeuchten und Heizen.

1. ✕ TIMER

Stellen Sie mit dieser Taste den Timer-Wert ein.

1. LEISTUNG

Stellen Sie mit dieser Taste die hohe, mittlere, niedrige oder automatische Belüftungsleistung ein.

1. ▲TEMP+ AUFWÄRTS

Drücken Sie diese Taste, um den Temperatur- oder Timer-Wert zu erhöhen.

1. ▼TEMP- ABWÄRTS

Drücken Sie diese Taste, um den Temperatur- oder Timer-Wert zu reduzieren.

1. SCHLAFMODUS

Drücken Sie diese Taste, um den Schlafmodus einzuschalten.

1. OSZILLATION

Mit dieser Taste stellen Sie die Richtung des Luftstroms ein.

1. LAMPE

Mit dieser Taste schalten Sie die Hintergrundbeleuchtung des Displays EIN/AUS.

1. Sperren-Taste

Halten Sie diese Taste gedrückt, um die Einstellung zu sperren/ zu entsperren.

• Achten Sie darauf, dass der Abstand zwischen Gerät und Fernbedienung maximal 6 Meter beträgt.
• Richten Sie die Fernbedienung innerhalb eines Winkelbereichs von 30 Grad auf das Gerät.

VOR DEM ERSTMALIGEN GEBRAUCH

• Entfernen Sie alle Verpackungsmaterialien und überprüfen Sie, ob das Gerät vollständig ist und alle Zubehörteile enthalten sind.
• Wickeln Sie das Netzkabel vollständig ab.
  • Lassen Sie das Gerät in aufrechter Position 24 Stunden lang stehen.

① Falls Teile fehlen oder beschädigt sind, wenden Sie sich bitte an Ihren Händler oder an den Kundendienst.

Warning: Plastiktüten stellen für Kleinkinder und Babies eine besondere Gefahr dar und müssen daher ferngehalten werden, um Erstickung zu vermeiden.

INSTALLATION

INSTALLATION DER FENSTERSCHIEBLEISTE (Schiebefenster)

• Halten Sie die Fensterschiebleiste fest und ziehen Sie das innere Teil heraus, bis das Loch im äußeren Teil sichtbar wird.
• Stecken Sie die im Schrauben-Set enthaltene T-Schraube in das Loch.

- Schieben Sie die Teile der Leiste wieder zusammen und stellen Sie sicher, dass die T-Komponente der T-Schraube längs in den Schlitz des inneren Teils der Fensterschiebleiste rutscht.

Schrauben Sie die im Schrauben-Set enthaltene Flügelmutter locker auf die T-Schraube.

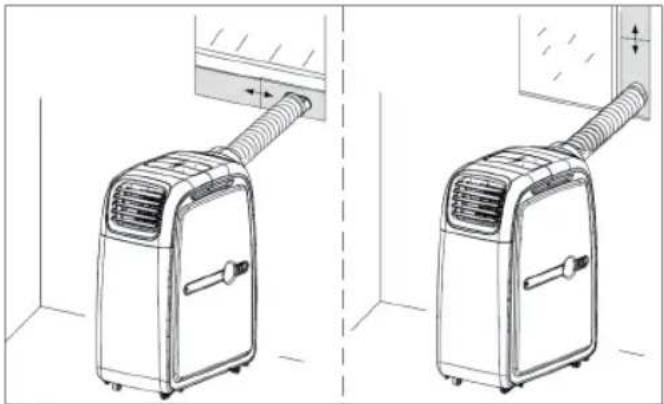

Die Fensterschiebleiste kann horizontal oder vertikal installiert werden.

• Schieben Sie das Fenster halb auf und setzen Sie die Schiebleiste in den Fensterrahmen.
• Ziehen Sie die Schiebleiste soweit heraus, dass der gesamte Rahmen bedeckt ist.
• Ziehen Sie die Flügelmutter fest, um die Schiebleiste zu sichern.

Für alle anderen Fensterarten verwenden Sie bitte das mitgelieferte Klimasegel. Entsprechende Gebrauchsanleitungen sind enthalten.

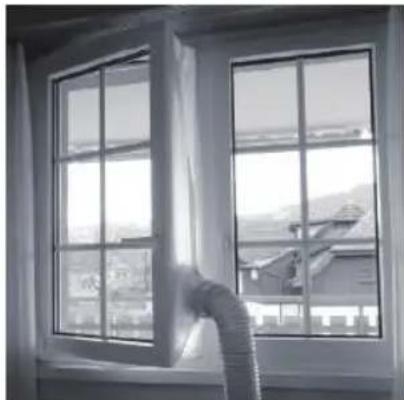

Installationsanleitungen für das Klimasegel

Das Klimasegel wird via Klettverschluss am Fensterrahmen und an der Fensterzarge befestigt. Der Abluftschlauch lässt sich leicht an dem Klimasegel befestigen, um zu gewährleisten, dass die heiße Luft nach Außen transportiert wird.

1. Packen Sie das Klimasegel aus und nehmen Sie das Klettband aus der Verpackung.
2. Öffnen Sie das Fenster und reinigen Sie den Bereich, an dem Sie das Klettband anbringen möchten.
3. Überprüfen Sie erneut die Stelle, an der das Klettband angebracht werden soll, um sicherzustellen, dass sich das Fenster noch richtig öffnen und schließen lässt.
4. Befestigen Sie das Klettband am Fensterrahmen und an der Fensterzarge.
5. Befestigen Sie das Klimasegel entsprechend an dem Klettband.
6. Öffnen Sie den Reißverschluss, um den Abluftschlauch anzubringen. Sorgen Sie für eine sichere Verbindung.

Das Klimasegel ist nun einsatzbereit.

Warnung: Dieses Gerät darf nur mit einer ordnungsgemäß installierten (geerdeten)

Steckdose verbunden und nicht über eine externe Zeitschaltuhr oder ein separates Fernsteuerungssystem betrieben werden.

1. Stellen Sie das Gerät auf einen ebenen, trockenen und stabilen Untergrund und in die Nähe einer ordnungsgemäß installierten Steckdose.

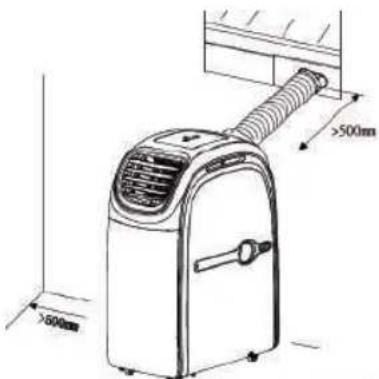

Halten Sie um das Gerät herum und nach oben hin einen Sicherheitsabstand von estens 50 cm ein.

1. Stellen Sie das Gerät in der Nähe eines Fensters und einer ordnungsgemäß installierten Steckdose auf.
2. Verlängern Sie das Ende des Abluftschlauchs und befestigen Sie den Schlauchadapter für das Fenster und die Schraube direkt am anderen Ende des Abluftschlauchs an der Geräteabdeckung.
3. Ziehen Sie den Abluftschlauch bis zur maximalen Länge aus. Verbinden Sie den Klimaanlagenadapter mit dem Gerät und führen Sie den Fensteradapter durch die Öffnung in der Fensterschiebleiste bzw. durch die Öffnung im Klimasegel (siehe Anleitungen für das Klimasegel).

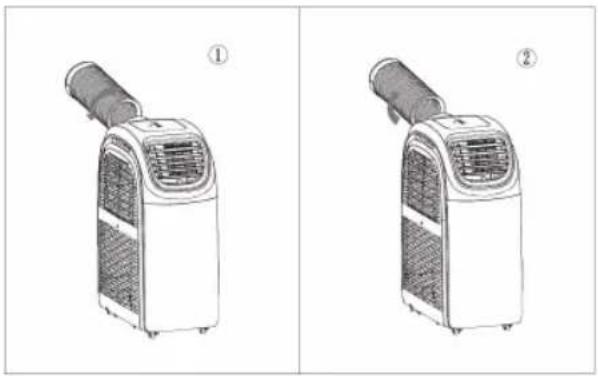

1. Drehen Sie den Abluftschlauch in Pfeilrichtung (Abb. 1), um ihn mit dem Gerät zu verbinden.
2. Drehen Sie den Abluftschlauch in Pfeilrichtung (Abb. 2), um ihn vom Gerät zu trennen.

! ACHTUNG: Um zu vermeiden, dass der Abluftschlauch zerbricht, darf er nur bis zu einem bestimmten Maße verdreht oder verbogen werden.

Die maximale Länge des Abluftschlauches beträgt 150 cm. Verwenden Sie keine Verlängerungen oder andere Abluftschläuche; anderenfalls könnten schwerwiegende Fehlfunktionen verursacht werden.

- Um Überhitzung zu vermeiden, darf der Austritt des Geräts nicht blockiert werden.

BETRIEB

Ihre mobile Klimaanlage 82002 kann drinnen und draußen installiert werden – bitte befolgen Sie unbedingt die Angaben in der Bedienungsanleitung!

! ACHTUNG: Stellen Sie das Gerät nur in aufrechter Position um.

Das Gerät kann über das Bedienfeld oder die Fernbedienung gesteuert werden.

HEIZEN UND KÜHLEN IN INNENRÄUMEN UND IM FREIEN

KÜHLBETRIEB IN INNENRÄUMEN

Für den Kühlbetrieb in Innenräumen wird das Gerät drinnen aufgestellt.

Verbinden Sie den Abluftschlauch und das Gitter des Luftaustritts wie in der Abbildung dargestellt und gemäß der Bedienungsanleitung mit dem Gerät.

Die abgegebene warme Luft muss über den Abluftschlauch aus dem Raum abgeleitet werden, z.B. durch ein angekipptes Fenster, eine Tür oder eine Öffnung in der Wand. Vergewissern Sie sich jedoch, dass keine Luft von außen in den Raum gelangen kann.

Wählen Sie den Kühlmodus aus und stellen Sie die gewünschte Temperatur (17-30°C / 62-86°F) ein. Das Gerät sollte nur bei einer Umgebungstemperatur von höchstens 35°C verwendet werden.

Hinweis: Bei einer Umgebungstemperatur von über 35°C funktioniert das Gerät sicherweise nicht.

KÜHLBETRIEB IM FREIEN

Für den Kühlbetrieb im Freien wird das Gerät draußen aufgestellt.

Für den Kühlbetrieb im Freien müssen der Luftschlauch und das Gitter des ustritts ausgewechselt werden.

Verbinden Sie den Abluftschlauch und das Gitter des Luftaustritts wie in der Abbildung dargestellt mit dem Gerät.

Um Überhitzung zu vermeiden und die Effizienz der Klimaanlage zu erhöhen, stellen Sie das Gerät, unbedingt in den Schatten und/oder an einen überdachten, trockenen und kühlen Ort.

Hinweis: Bei einer Umgebungstemperatur von über 35°C funktioniert das Gerät sicherweise nicht. In solch einem Fall empfehlen wir, das Gerät in Innenräumen bei Umgebungstemperatur von unter 35°C zu verwenden.

Wählen Sie den Kühlmodus und stellen Sie die gewünschte Temperatur (17-30°C / 62-86°F) ein.

Die kühle Luft gelangt über den Abluftschlauch in den Raum, z.B. durch ein gekipptes Fenster, eine Tür oder eine Öffnung in der Wand. Stellen Sie sicher, dass keine heiße Luft von außen in den Raum gelangen kann.

Wir empfehlen, den Drainageschlauch zum Ableiten von Kondensationswasser zuieren.

HEIZBETRIEB IN INNENRÄUMEN

Für den Heizbetrieb in Innenräumen wird das Gerät drinnen aufgestellt.

Schließen Sie den Abluftschlauch und das Gitter des Luftaustritts wie in der Abbildung dargestellt und in der Bedienungsanleitung erläutert an das Gerät an.

Die abgegebene kalte Luft muss über den Abluftschlauch aus dem Raum geleitet werden, z.B. durch ein angekipptes Fenster, eine Tür oder eine Öffnung in der Wand. Stellen Sie sicher, dass keine Luft von draußen in den Raum gelangen kann.

Wählen Sie den Heizmodus aus und stellen Sie die gewünschte Temperatur (15-25°C / 59-77°F) ein.

HEIZBETRIEB IM FREIEN

Für den Heizbetrieb im Freien wird das Gerät draußen aufgestellt.

Für den Heizbetrieb im Freien müssen der Abluftschlauch und das Gitter des ustritts ausgewechselt werden.

Der Außenbetrieb ist optimal für Übergangszeiten, wenn die Temperaturen noch nicht auf unter 7°C gefallen sind. Sobald die Temperaturen auf unter 7°C fallen, wird empfohlen, das Gerät drinnen aufzustellen!

Schließen Sie den Abluftschlauch und das Gitter des Luftaustritts wie in der Abbildung dargestellt an das Gerät an.

Wählen Sie den Heizmodus aus und stellen Sie die gewünschte Temperatur (15-25°C / 59-77°F) ein.

Die warme Luft wird über den Abluftschlauch in den Raum geleitet, z.B. durch ein angekipptes Fenster, eine Tür oder eine Öffnung in der Wand. Stellen Sie sicher, dass keine kalte Luft von draußen in den Raum gelangen kann.

GERÄT EIN-/AUSSCHALTEN

• Schließen Sie das Gerät an eine ordnungsgemäß installierte Steckdose an und vergewissern Sie sich, dass Ihre lokale Netzspannung mit den technischen Daten des Geräts übereinstimmt.
• Es ertönt ein Signalton und im Display wird die aktuelle Raumtemperatur angezeigt.
• Drücken Sie die Betriebstaste; das Gerät aktiviert den zuletzt verwendeten Modus.
• Falls Sie das Gerät zum ersten Mal verwenden, wird der Kühlmodus aktiviert. Die Anzeigelampe des jeweils eingeschalteten Modus leuchtet auf und die Lamellen des Luftaustritts bewegen sich entsprechend.
  Sie können das Gerät dank der Laufrollen leicht umstellen oder drehen, um den Luftstrom entsprechend auszurichten.
• Schalten Sie das Gerät durch Drücken der Betriebstaste aus.
• Trennen Sie das Gerät nach dem Gebrauch vom Netzstrom.

Verwenden Sie die Modus-Taste, um einen der folgenden Betriebsmodi auszuwählen: Kühlen, Gebläse, Entfeuchten und Heizen.

KÜHLUNG

Drücken Sie die Modus-Taste einmal oder wiederholt, bis die entsprechende Anzeigelampe (Kühlen) aufleuchtet.

Das Gerät arbeitet nun als Klimaanlage.

Verwenden Sie die Tasten AUFWÄRTS und ABWÄRTS, um die Temperatur entsprechend einzustellen. Wählen Sie eine Temperatur zwischen 17-30 °C / 62-86 °F; der jeweilige Wert wird im Display angezeigt.

Drücken Sie die Leistungstaste, um die gewünschte Geschwindigkeit der austretenden Luft einzustellen (niedrig, mittel oder hoch). Die entsprechende Anzeigelampe leuchtet auf.

HEIZEN

Drücken Sie die Modus-Taste einmal oder wiederholt, bis die entsprechende Anzeigelampe (Heizen) aufleuchtet.

Das Gerät arbeitet nun als Heizung.

Verwenden Sie die Tasten AUFWÄRTS und ABWÄRTS, um die Temperatur entsprechend einzustellen. Wählen Sie eine Temperatur zwischen 15-25 °C / 59-77 °F; der jeweilige Wert wird im LED-Display angezeigt.

Drücken Sie die Leistungstaste, um die gewünschte Geschwindigkeit der austretenden Luft einzustellen (niedrig, mittel oder hoch). Die entsprechende Anzeigelampe leuchtet auf.

Drücken Sie die beiden Temperaturtasten + und – auf der Fernbedienung bzw. Aufwärts und Abwärts am Gerät, um im Kühlen- oder Heizen-Modus zwischen Celsius und Fahrenheit umzuschalten.

GEBLÄSE

Drücken Sie die Modus-Taste einmal oder wiederholt, bis die entsprechende Anzeigelampe (Gebläse) aufleuchtet.

Drücken Sie die Leistungstaste, um die gewünschte Geschwindigkeit der austretenden Luft einzustellen (niedrig, mittel, hoch oder automatisch). Die entsprechende Anzeigelampe leuchtet auf.

Die Windgeschwindigkeit (Belüftungsstufe) kann nicht im Heizen-, Entfeuchten- und Schlafmodus eingestellt werden. In diesen Modi wird automatisch die niedrige Leistung aktiviert.

ENTFEUCHTUNG (DH)

Drücken Sie die Modus-Taste einmal oder wiederholt, bis die entsprechende Anzeigelampe (dh) aufleuchtet.

Das Gerät läuft in diesem Modus mit der niedrigsten Leistung und entfernt überschüssige Feuchtigkeit aus der Luft.

ACHTUNG:

Dieses Gerät verfügt über einen internen Auffangbehälter für Wasser. Wenn dieser Behälter voll ist, beendet das Gerät den Betrieb und die Anzeige „Behälter voll“ am Bedienfeld leuchtet auf.

Falls Sie das Gerät weiter verwenden möchten, muss der Wasserbehälter geleert werden. Folgen Sie dafür den Anleitungen unter REINIGUNG UND PFLEGE – Wasserbehälter leeren.

SCHLAFMODUS

Das Gerät verfügt über einen Schlafmodus. Wenn Sie diese Funktion einschalten, läuft das Gerät im leisesten und energiesparendsten Modus. Achtung: Die Schlaffunktion ist nur im Modus „KÜHLUNG“ verfügbar.

1. Drücken Sie die „Schlafen“-Taste, um die Schlaffunktion zu aktivieren. Das Gerät schaltet den leisesten und energiesparendsten Modus ein.

2. Drücken Sie die „Schlafen“-Taste erneut, um die Funktion wieder zu deaktivieren.

TIMER

Die Timer-Funktion ermöglicht Ihnen, an heißen bzw. kalten Tagen in eine angenehm kühle bzw. warme Wohnung zurückzukehren.

AUTOMATISCHE EINSCHALTUNG

Wenn das Gerät ausgeschaltet ist (Standby):

Drücken Sie die Timer-Taste; das Display beginnt zu blinken.

Wählen Sie mit den Tasten AUFWÄRTS und ABWÄRTS die gewünschte Einschaltzeit 1 und 24 Stunden aus.

Nach Einstellung der Einschaltzeit hört das Display auf zu blinken.

Drücken Sie die Timer-Taste erneut, um die Einschaltzeit ggf. neu einzustellen.

Drücken Sie die Betriebstaste erneut, um die Timer-Funktion zu deaktivieren.

AUTOMATISCHE ABSCHALTUNG

Wenn das Gerät eingeschaltet ist:

Drücken Sie die Timer-Taste; das Display beginnt zu blinken.

Wählen Sie mit den Tasten AUFWÄRTS und ABWÄRTS die gewünschte Ausschaltzeit zwischen 1 und 24 Stunden aus.

Nach der Einstellung der Ausschaltzeit hört das Display auf zu blinken.

Drücken Sie die Timer-Taste erneut, um die Ausschaltzeit ggf. neu einzustellen.

Drücken Sie die Betriebstaste erneut, um die Timer-Funktion zu deaktivieren.

Bei eingestelltem Timer leuchten die Anzeigelampen auf.

REINIGUNG UND PFLEGE

Reinigen Sie die Klimaanlage und die Filter regelmäßig, um eine optimale Leistung und Effizienz und eine lange Lebensdauer des Produkts zu gewährleisten.

Vor der Reinigung das Gerät immer ausschalten und vom Stromkreis trennen.

Tauchen Sie das Gerät und das Netzkabel nicht in Wasser oder andere Flüssigkeiten ein.

Warnung! Stromschlaggefahr!

- Reinigen Sie das Gerät mit einem weichen, feuchten Lappen.

Verwenden Sie niemals Alkohol, Benzin und/oder andere aggressive Reinigungsmittel/Gegenstände, die die Oberfläche des Geräts beschädigen könnten. Sprühen Sie niemals t Wasser auf das Gerät.

Reinigen Sie die Belüftungsöffnungen mit einer weichen Bürste oder vorsichtig mit einem Staubsauger, um Staub zu entfernen.

WASSERBEHÄLTER LEEREN

Das Gerät verfügt über einen Wasserbehälter. Wenn der Behälter voll ist, beendet das Gerät den Betrieb. Im LED-Display erscheint dann die Anzeige „E3“.

Um den internen Wasserbehälter zu entleeren, schalten Sie das Gerät aus und trennen es vom Stromkreis.

- Um das Wasser abzulassen, entfernen Sie den Stopfen vom Drainage-Anschluss und verbinden Sie den Schlauch ordnungsgemäß mit dem Anschluss. Vergewissern Sie sich, dass das Ende des Schlauchs in einem geeigneten Auffangbehälter liegt, wie z.B. in einem Eimer oder größeren Behälter.

KONTINUIERLICHE WASSERABLEITUNG

Die kontinuierliche Wasserableitung ist nur möglich, wenn am Gerät der Entfeuchtungsmodus (Dehum) aktiviert ist!

Folgen Sie den unter „Wasserbehälter leeren“ erläuterten Schritten und vergewissern Sie sich, dass das Ende des Schlauchs in einem geeigneten (groß genug) Auffangbehälter liegt, wie z.B. in einem Eimer oder größeren Behälter.

Der Drainageschlauch muss richtig verbunden sein und darf nicht verbogen oder verdreht werden.

Filter reinigen

Reinigen Sie den Filter für optimale Ergebnisse alle zwei Wochen und ersetzen Sie ihn mindestens 1x pro Jahr, oder ggf. öfter.

Reinigen Sie den Filter, bevor Sie ihn längere Zeit nicht verwenden oder nach längerer Verwendung.

• Schalten Sie das Gerät aus und trennen Sie es vom Stromkreis.
• Lösen Sie die Schraube mit einem Kreuzschlitzschraubenzieher, um den Filter an der Rückseite des Geräts zu entfernen.
• Spülen Sie den Filter mit lauwarmem Wasser ab, oder weichen Sie ihn ggf. eine Weile im Spülwasser ein. Danach erneut abspülen, um Reinigungsrückstände zu beseitigen.

Lassen Sie den Filter vor der erneuten Installation vollständig trocknen, da anderenfalls durch das eindringende Wasser Stromschläge oder Verletzungen verursacht werden könnten.

Bewahren Sie das Gerät für Kinder unzugänglich und an einem sauberen, trockenen Ort auf.

Falls Sie das Gerät längere Zeit nicht verwenden werden:

- Schalten Sie das Gerät aus und trennen Sie es vom Stromkreis.

- Leeren Sie den Wasserbehälter und lassen Sie das Gerät einige Stunden im Gebläse-Modus laufen, um Feuchtigkeit auf den Spulen im Inneren Gerät vollständig verdunsten zu lassen.

- Reinigen Sie die Filter.

- Entfernen Sie den Abluftschlauch und Adapter, und

Bewahren Sie das Gerät für Kinder unzugänglich und an einem sauberen, trockenen Ort auf.

STÖRBEHEBUNG

Problem Mögliche	Ursache Empfehlung
1. GERÄTET STARTET NICHT NACH DEM DRÜCKEN DER BETRIEBSTASTE	- Die Anzeige für den vollen Wasserbehälter blinkt und der Wasserbehälter ist voll.	Leeren Sie den Wasserbehälter.
	- Raumtemperatur ist höher als die eingestellte Temperatur. (Elektrischer Heizen-Modus)	Ändern Sie die Temperatureinstellung.
	- Raumtemperatur ist niedriger als die eingestellte Temperatur. (Kühlen-Modus)	Ändern Sie die Temperatureinstellung.
2. Nicht kühl genug - Türen oder Fenster sind nicht geschlossen.		Vergewissern Sie sich, dass alle Fenster und Türen geschlossen sind.
		- Im Raum befinden sich Wärmequellen.
		- Der Abluftschlauch ist blockiert oder nicht verbunden.
		- Temperatureinstellung ist zu hoch.
		- Lufteintritt ist blockiert. Reinigen Sie den Lufteintritt.
3. Automatische Abschaltung im Heizen-Modus	- Überhitzungsschutz; wenn die Temperatur am Luftaustritt höher ist als 70°C, schaltet sich das Gerät automatisch aus.	Schalten Sie das Gerät bei ausreichend niedrigerer Raumtemperatur wieder ein.
4. Geräusche - Der Boden ist nicht gerade oder nicht eben genug.		Stellen Sie das Gerät auf einen möglichst ebenen, geraden Untergrund.
		- Die Geräusche werden von dem Kühlmittel im Inneren des Geräts verursacht.
5. Anzeige E1 Raumtemperatursensor defekt.		Ersetzen Sie den Raumtemperatursensor (das Gerät funktioniert auch ohne Ersatz.)
6. Anzeige E2 Verdampfersensor defekt. Ersetzen Sie den Verdampfersensor.		Verdampfersensor.
7. Anzeige E3 Wasserbehälter voll. Bitte leeren Sie den Wasserbehälter.		Wasserbehälter.

Entsorgung

Elektrische Altgeräte, die mit diesem Symbol gekennzeichnet sind, dürfen nicht über den normalen Hausmüll entsorgt, sondern müssen getrennt gesammelt werden. Geben Sie das Gerät am Ende seiner Nutzungsdauer an speziellen Sammelstellen oder bei Ihrem Händler vor Ort ab.

Ihre mobile Klimaanlage 82002 wird in einer Einzelhandelsverpackung geliefert. Diese Verpackung besteht aus recycelbaren Materialien, d.h. sie sind wiederverwendbar und wiederverwertbar.

Entsorgung von Batterien

Herkömmliche und wiederaufladbare Batterien dürfen nicht über den normalen Hausmüll entsorgt werden. Als Verbraucher sind Sie gesetzlich verpflichtet, Batterien für eine ordnungsgemäße Entsorgung abzugeben. Sie können Altbatterien an einer öffentlichen Sammelstelle vor Ort oder in Geschäften, in denen Batterien verkauft werden, abgeben.

Hinweis: Die nachfolgenden Codes befinden sich auf Batterien, die gefährliche Substanzen enthalten:

Pb = Batterie enthält Blei

Cd = Batterie enthält Kadmium

Hg = Batterie enthält Quecksilber

TECHNISCHE DATEN

Spannung: 220-240V\~50Hz

Nenneingangsleistung: 1345W (Kühlen) / 1391W (Heizen)

Kapazität Kühlen: 12000BTU (3,5kW)

Kapazität Heizen: 10000BTU (2,9kW)

Zulässiger Betriebsüberdruck: Ansaugung 1,0Mpa / Ableitung 2,6Mpa

Max. zulässiger Druck: 3,2Mpa

Luftstrom: 350m³/h

Kühlmittel: R290 / 215g

Schutzklasse:

Schutzgrad: IP24

CE

Garantie und Service:

Sie erhalten 2 Jahre Garantie ab Kaufdatum auf Material- und Fabrikationsfehler der Produkte.

Die Garantie gilt nicht:

• im Falle von Schäden, die auf unsachgemäßer Bedienung beruhen
  • für Verschleißteile (z.B. Batterien)
• für Mängel, die dem Kunden bereits beim Kauf bekannt waren
  • bei Eigenverschulden des Kunden

Die gesetzlichen Gewährleistungen des Kunden bleiben durch die Garantie unberührt. Für Geltendmachung eines Garantiefalles innerhalb der Garantiezeit ist durch den Kunden der Nachweis des Kaufes zu führen.

Die Garantie ist innerhalb eines Zeitraumes von 2 Jahren ab Kaufdatum gegenüber der

KORONA electric GmbH, Sundern.

Telefon Hotline: [phone]

Mail: [e-mail]

web: www.korona-electric.de

geltend zu machen. Der Kunde hat im Garantiefall das Recht zur Reparatur der Ware bei unseren eigenen oder bei von uns autorisierten Werkstätten. Weitergehende Rechte werden dem Kunden (aufgrund der Garantie) nicht eingeräumt.

Instruction Manual

- Mechanische trillingen of schokken

1. SNELHEID

2. Zwenken

3. Slaap

VOOR HET EERSTE GEBRUIK

Indien ingeschakeld:

CHAUFFAGE ET REFROIDISSEMENT INTÉRIEUR ET EXTÉRIEUR

FONCTIONNEMENT EN MODE REFROIDISSEMENT INTÉRIEUR
