MANUALE UTENTE 82000 KORONA

Questo apparecchio è destinato esclusivamente agli usi domestici e non commerciali, industriali o in ambienti esterni. Altri usi non raccomandati possono causare incendi, scosse elettriche o lesioni. Sicurezza: Questo simbolo segnala il rischio di lesioni personali! Questo simbolo segnala il rischio di scosse elettriche! Questo simbolo segnala suggerimenti e informazioni. IMPORTANTE Questo condizionatore portatile deve essere sempre riposto e trasportato in posizione verticale. In caso di dubbio, lascia riposare l’apparecchio per almeno 24 ore prima di utilizzarlo.ITALIANO Manuale delle Istruzioni

REFRIGERANTE Il refrigerante utilizzato in questo condizionatore portatile è il R290. La quantità di refrigerante usata è inferiore a 1kg e si trova in un circuito di refrigerazione chiuso. Pericolo, rischio di incendio! R290 Qualsiasi persona impegnata ad operare a modificare i circuiti di refrigerazione deve essere in possesso di un valido certificato rilasciato da un’autorità di valutazione accreditata dal settore, comprovante la competenza a gestire in sicurezza i refrigeranti, in conformità con gli standard di valutazione riconosciuti dal settore. Per eventuali riparazioni rivolgiti al centro di assistenza autorizzato più vicino, e segui rigorosamente ed esclusivamente le istruzioni del produttore. Avvertenza!

• L’apparecchio deve essere installato, utilizzato e conservato in stanze con superficie superiore a 7m².

• Non usare mezzi diversi da quelli raccomandati dal produttore allo scopo di accelerare il processo di scongelamento o per pulire.

• L’apparecchio va tenuto in locali senza dispositivi di accensione in funzionamento continuo (ad esempio: fiamme libere, apparecchi a gas in funzione o stufe elettriche in funzione).

• Non perforare né bruciare.

• Tieni bene a mente che i refrigeranti non hanno alcun odore.74 Istruzioni di Sicurezza Generali

• Il produttore non si assume alcuna responsabilità per eventuali danni causati da un uso errato dell’apparecchio.

• Un uso errato o improprio può danneggiare l‘apparecchio e causare lesioni all’utente.

• Prima di collegare l’apparecchio alla rete elettrica, accertati che la tensione locale corrisponda a quella dell’apparecchio, o questo potrebbe surriscaldarsi e danneggiarsi. Attenzione! Rischio di scossa elettrica!

• Non immergere mai l’apparecchio, il cavo o la spina in acqua o altri liquidi.

• Non usare l’apparecchio nei pressi di vasche e lavandini.

• Non usare l’apparecchio con le mani bagnate.

• Non usare l’apparecchio in ambienti esterni. Gli elettrodomestici non sono giocattoli!

• Non lasciare mai l’apparecchio incustodito durante l’uso.

• Questo apparecchio non è adatto ad essere usato da bambini di età inferiore agli 8 anni o da persone con ridotte capacità fisiche, sensoriali o mentali, o prive della necessaria esperienza e perizia, a meno che non supervisionate e istruite sull’uso sicuro dell’apparecchio e sui rischi ad esso connessi. I bambini non devono giocare con l‘apparecchio. La pulizia e la manutenzione dell‘utente non devono essere eseguite da bambini a meno che non maggiori di 8 anni e supervisionati.

• Tieni l’apparecchio e il suo cavo fuori dalla portata dei bambini di età inferiore a 8 anni.

Stacca sempre la spina dell’apparecchio quando non lo usi e prima di pulirlo.ITALIANO Manuale delle Istruzioni

• Tira sempre afferrando la spina e mai il cavo.

• Tieni l’apparecchio ed il cavo lontano da superfici calde, in modo che non si danneggi.

• Non far passare il cavo sotto i tappeti. Accertati che il cavo non sia causa d’inciampo e che non possa essere accidentalmente strattonato durante l’uso.

• Non far pendere il cavo da bordi spigolosi.

• Non piegare il cavo e non avvolgerlo attorno all’apparecchio. Non usare l’apparecchio se…:

• …il cavo è danneggiato.

• …è caduto o ha subito danni di alcun tipo. Se necessario, consegna l’apparecchio a un riparatore professionista o al servizio clienti. Non tentare mai di apportare modifiche o riparare l’apparecchio da solo.

• Utilizza solo accessori approvati per l’uso con questo apparecchio.

• Non tentare mai di inserire oggetti all’interno dell’apparecchio.

• Non tentare mai di aprire l’apparecchio da solo!

• L’apparecchio non è progettato per essere utilizzato con un timer esterno od un telecomando separato. Istruzioni di Sicurezza Speciali Avvertenza! Per prevenire il rischio di lesioni personali, danni all’apparecchio, scosse elettriche ed ustioni:

• Utilizza l’apparecchio esclusivamente per lo scopo previsto, come descritto nel presente manuale.

• Il condizionatore d‘aria è adatto solo per l’uso in interni e non è adatto per altre applicazioni.76

• L‘apparecchio deve essere installato, utilizzato e conservato in stanze con superficie superiore a 7m².

• Non utilizzare il condizionatore d’aria in ambienti estremamente umidi o bagnati, come stanze da bagno o lavanderie.

• Per qualsiasi dubbio sull’installazione elettrica, segui le istruzioni del produttore e, se necessario, rivolgiti ad un elettricista professionista.

• Posiziona l’apparecchio su una superficie regolare, asciutta e stabile e accertati di mantenere una distanza di sicurezza di 50cm attorno e sopra l’apparecchio.Non collocare o usare mai l’apparecchio in luoghi nei quali può essere esposta a: - Fonti di calore quali termosifoni, stufe, radiatori o altri dispositivi che producono calore; - Luce solare diretta; - Polvere eccessiva; - Vibrazioni meccaniche o urti; - Scarsa ventilazione; - Superfici irregolari, per evitare che l’apparecchio si rovesci durante l’uso. - Utilizza l’apparecchio solo con il filtro installato.

• Non coprire mai le aperture di ventilazione ed accertati che l’apparecchio sia installato in un luogo ben ventilato.

• Non posizionare fonti di calore e oggetti magnetici vicino o sopra l’apparecchio e accertati che l’ambiente circostante sia asciutto e privo di umidità.ITALIANO Manuale delle Istruzioni

Fornire una ventilazione occasionale durante l’uso. Non dirigere il getto d’aria verso camini o altre fonti di calore, in quanto ciò potrebbe causare fiammate o eccessi operativi. Non salire sull’apparecchio o collocare oggetti su di esso. Non appendere oggetti sull’apparecchio. Non posizionare contenitori di liquidi sull’apparecchio. Stacca la spina del condizionatore d’aria se non intendi utilizzarlo per lunghi periodi. Ispeziona periodicamente le condizioni degli accessori dell’apparecchio per eventuali danni. Non applicare forti pressioni sulle alette del radiatore. Usa l’apparecchio solo con il filtro dell’aria installato. Non bloccare o coprire le griglie di aspirazione, l’area di scarico e le porte di uscita. Accertati che qualsiasi apparecchiatura elettrica ed elettronica sia ad almeno un metro di distanza dall’apparecchio. Non utilizzare o conservare gas infiammabili vicino all’apparecchio. ATTENZIONE! Evita lesioni personali o danni all’apparecchio o ad altri oggetti.78 NELLA CONFEZIONE 1 Condizionatore d’aria portatile 1 Tubo di scarico 1 Adattatore del tubo di scarico per finestre 1 Adattatore del tubo di scarico per il condizionatore 1 Kit per finestre + viti 1 Set di viti per fissare l’adattatore alla finestra 1 Telecomando (funziona con 2 batterie di tipo AAA, non incluse) 1 Tubo di drenaggio 1 Telo per finestra Le batterie del telecomando non sono incluse nella confezione!

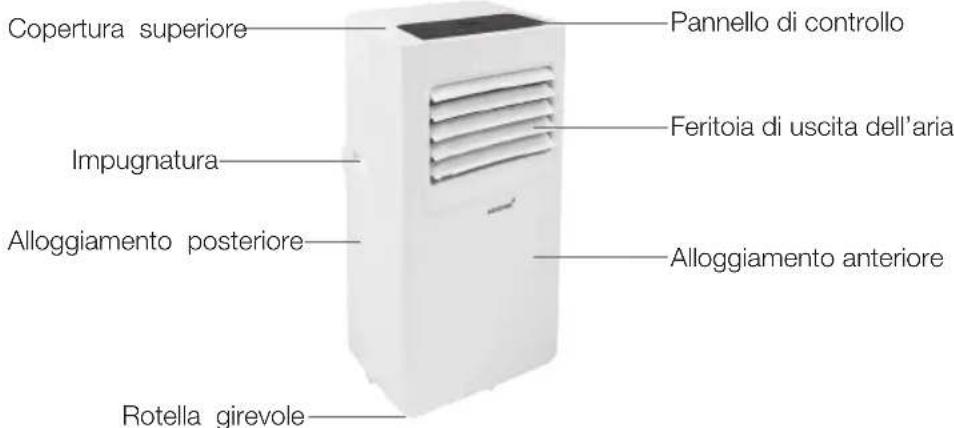

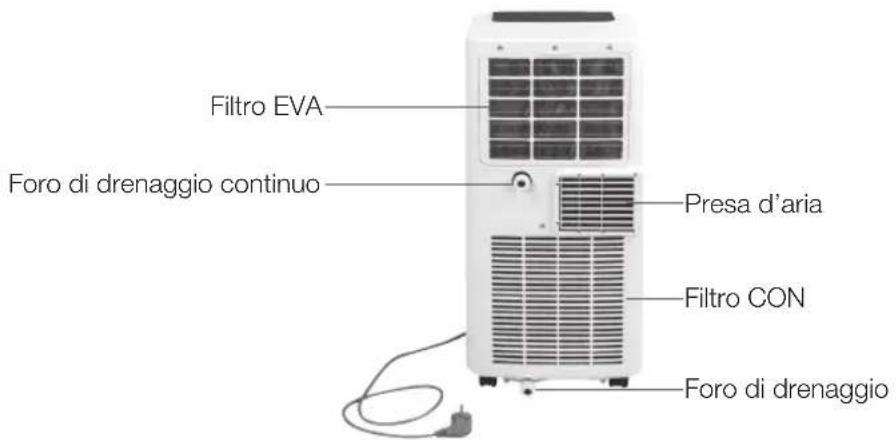

DESCRIZIONE DEL PRODOTTO

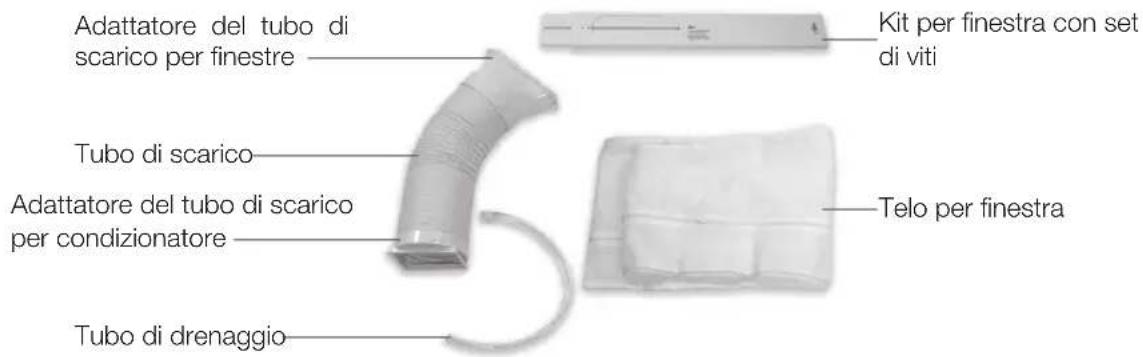

Kit per finestra con set di viti Telo per finestra Tubo di scarico Adattatore del tubo di scarico per finestre Adattatore del tubo di scarico per condizionatore Tubo di drenaggio Copertura superiore Impugnatura Alloggiamento posteriore Rotella girevole Feritoia di uscita dell’aria Alloggiamentoanteriore Pannello di controllo Filtro EVA Foro di drenaggio continuo Presa d’aria Filtro CON Foro di drenaggioITALIANO Manuale delle Istruzioni

Panello di Controllo

- Accertati che la distanza tra l’apparecchio e il telecomando non sia superiore a 6 metri. - Punta il telecomando verso l’apparecchio e accertati che l’angolazione sia inferiore a 30 gradi.

PRIMA DELL’USO INIZIALE

• Rimuovi tutto l’imballaggio e vericare che l’apparecchio sia completo e che tutti gli accessori siano presenti.

• Srotolacompletamenteilcavodialimentazione.

• Lasciariposarel’apparecchioper24oreinposizioneorizzontale. Contatta il tuo rivenditore o il nostro servizio clienti nel caso di parti mancanti o danneggiati. Avvertenza: Le buste di plastica sono pericolose per i bambini, e vanno perciò tenute al di fuori della loro portata, per evitare il rischio di soffocamento.

1. Tasto di accensione

Commuta tra raffreddamento, ventilatore, deumidificatore

1. Accensione: Premi il tasto

per attivare o spegnere l’apparecchio.

per impostare il timer.

5. Modalità: Premi il tasto

per commutare tra le modalità raffreddamento, ventilatore, deumidificatore.

6. Ventilatore: Premi il tasto

per selezionare la potenza del getto tra alta e bassa.

7. Modalità “Sleep”: Premi il tasto per attivare la modalità “Sleep”.

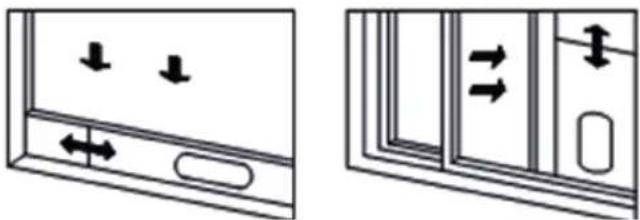

per selezionare i gradi Celsius o Fahrenheit.80 INSTALLAZIONE INSTALLATION DEL KIT PER FINESTRA (finestra scorrevole) - Prendi il kit finestra e tirane la parte interna verso l’esterno fino a quando il foro nella parte esterna diventi visibile. - Inserisci il bullone a T del set di viti attraverso il foro. - Richiudi la finestra accertandoti che la parte a T del bullone a T scivoli nella fessura della parte interna della finestra posizionata longitudinalmente. Avvita il dado a farfalla del set di viti sul bullone a T senza stringerlo. Il set per finestra può essere installato sia orizzontalmente che verticalmente. - Aprire la finestra a metà e posizionare il kit per finestra nel telaio. - Estendi il set da finestra scorrevole in modo da coprire l’intera larghezza della cornice. - Serra il dado a farfalla per fissare il set. Per tutti gli altri tipi di finestra usa l’incluso telo per finestra e segui le istruzioni allegate. Istruzioni per l’installazione del telo per finestra. Il telo per finestra è fissato al telaio della finestra e alla cornice della finestra da un nastro in velcro. Il tubo di scarico può quindi essere facilmente fissato alla vela per garantire che l’aria calda sia canalizzata verso l’esterno.

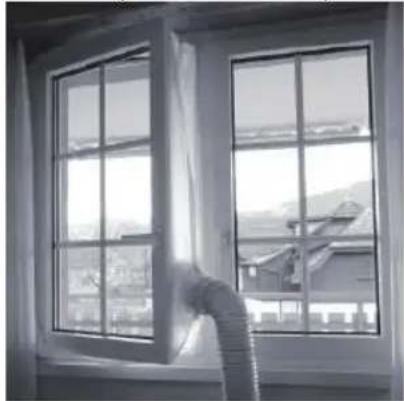

1. Disimballa il telo per finestra e rimuovi tutto il nastro in velcro dall’imballaggio.

2. Apri la finestra e pulisci l’area dove collegare il nastro in velcro.

3. Controlla bene che la posizione scelta per il nastro in velcro consenta di aprire e chiudere

correttamente la finestra

4. Attacca il nastro in velcro alla cornice della finestra e al telaio della finestra.

5. Attacca il telo per finestra al nastro in velcro.

6. Aprire la cerniera per inserire il tubo di scarico, accertandoti che sia correttamente installato.ITALIANO

Manuale delle Istruzioni

Il tuo telo per finestra è ora pronto all’uso.

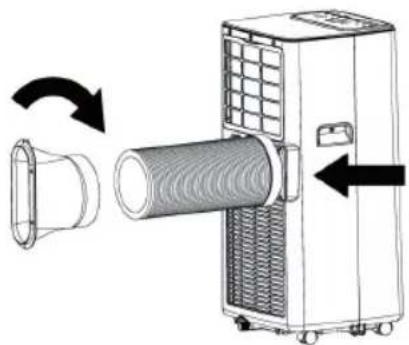

INSTALLAZIONE DEL TUBO DI SCARICO

Avvertenza: Questo apparecchio deve essere collegato esclusivamente a una presa a muro (con messa a terra) correttamente installata e non deve essere utilizzato con alcun timer esterno o telecomando separato.

1. Colloca l’apparecchio su superfici regolari, asciutte e stabili, vicino ad una presa elettrica

correttamente installata. Lascia uno spazio di sicurezza di almeno 50cm intorno all’apparecchio.

1. Colloca l’apparecchio vicino a una finestra e ad una presa a muro correttamente installata.

2. Estendi le estremità del tubo di scarico, quindi collega l’adattatore per finestra del tubo

di scarico a un’estremità, e l’adattatore per condizionatore all’altra estremità del tubo di scarico.

3. Estendi al massimo il tubo di scarico, collega l’adattatore per condizionatore all’apparecchio,

quindi collega bene l’adattatore per finestra al kit per finestra o attraverso l’apposito foro sul telo per finestra (vedi le istruzioni per il telo per finestra).82 ATTENZIONE:- Il tubo di scarico può essere piegato e deformato solo entro un certo limite, per evitare che si rompa. La lunghezza massima del tubo di scarico è di 150cm. Non usare prolunghe o altri tubi di scarico, che causerebbero il cattivo funzionamento dell’apparecchio.

• Per prevenire surriscaldamenti, lo scarico dell’apparecchio non deve mai essere ostruito. FUNZIONAMENTO L’apparecchio può essere operato dal pannello di controllo o dal telecomando.

ATTIVARE E SPEGNERE L’APPARECCHIO

- Collega l’apparecchio ad una presa a muro correttamente installata, accertandoti che la tensione locale corrisponda ai dati tecnici dell’apparecchio. - Si udrà un segnale acustico e sul quadrante verrà visualizzata la temperatura ambiente corrente. -Premi il tasto di accensione e l’apparecchio si attiverà sull’ultima modalità utilizzata. Al primo utilizzo dell’apparecchio questa sarà la modalità di raffreddamento. La spia della modalità prescelta si accenderà. -Per dirigere il flusso d’aria nella stanza è possibile ruotare o spostare facilmente l’apparecchio grazie alle robuste rotelle girevoli. -Spegni l’apparecchio premendo il tasto di accensione. -Dopo l’uso, stacca la spina dell’apparecchio. Premendo il tasto Modalità, il condizionatore d’aria portatile può passare alle seguenti modalità operative: raffreddamento, ventilatore e deumidificatore.

MODALITÀ DI RAFFREDDAMENTO

Premi il tasto Modalità una o più volte fino a quando si accende la rispettiva spia (cool) sopra il tasto Modalità. L’apparecchio funzionerà ora raffreddando l’aria. Usa i tasti SU e GIÙ per aumentare o diminuire i tasti della temperatura. La temperatura può essere impostata da 16°C a 31°C, e verrà indicata sul display. Premi il tasto Velocità per selezionare il livello di velocità desiderato (basso o alto) del getto aria. La relativa spia si accenderà. MODALITÀ VENTILATORE Premi una o più volte il tasto Modalità finché non si accende la rispettiva spia (fan) sopra il tasto Modalità. Premi il tasto Velocità per selezionare il livello di velocità desiderato (basso o alto) del getto d’aria. La relativa spia si accenderà.ITALIANO Manuale delle Istruzioni

DEHUMIDIFYING MODE (DEHUM) Premi una o più volte il tasto Modalità finché non si accende la rispettiva spia (dehum) sopra il tasto Modalità. In questa modalità, l’apparecchio funzionerà alla velocità più bassa ed inizierà a rimuovere l’eccesso di umidità dall’aria. ATTENZIONE: L’apparecchio è dotato di un serbatoio interno per la raccolta dell’acqua. Una volta che questo contenitore abbia raggiunto la sua piena capacità, l’apparecchio cesserà di funzionare e la spia “water full” si accenderà sul pannello di controllo. Se desideri continuare a utilizzare l’apparecchio, dovrai prima svuotare il contenitore dell’acqua. Segui la procedura descritta in “PULIZIA E CURA - Svuotare il serbatoio dell’acqua”. MODALITÀ “SLEEP” Questo apparecchio è dotato di una funzione “Sleep”, che quando attivata lo farà funzionare nel modo più silenzioso e in modalità di risparmio energetico. Attenzione: la funzione “Sleep” è selezionabile solo in modalità “Cool”.

1. Premi il tasto “Sleep” per attivare questa funzione. L’apparecchio passerà al livello più

basso massimizzando la modalità di risparmio energetico.

2. Premi di nuovo il tasto “Sleep” per disattivare questa funzione.

MODALITÀ TIMER Nei giorni caldi, la modalità timer ti consente di arrivare a casa e trovarla piacevole e fresca. ACCENSIONE PROGRAMMATA Con l’apparecchio spento: Premi il tasto Timer e il quadrante inizierà a lampeggiare. Usa il tasto SU o GIÙ per impostare l’orario di accensione desiderato da 1 a 24 ore. Una volta impostato l’orario di accensione, il quadrante cesserà di lampeggiare. Se necessario, premi nuovamente il tasto Timer per impostare l’ora di accensione. Per disattivare la funzione timer, è sufficiente premere nuovamente il tasto Timer. SPEGNIMENTO PROGRAMMATO Con l’apparecchio acceso: Premi il tasto Timer e il quadrante inizierà a lampeggiare. Usa il tasto SU o GIÙ per impostare l’orario di spegnimento desiderato da 1 a 24 ore. Una volta impostato l’orario di spegnimento, il quadrante cesserà di lampeggiare. Se necessario, premi nuovamente il tasto Timer per impostare l’ora di spegnimento. Per disattivare la funzione Timer, è sufficiente premere nuovamente il tasto Timer. La spia si accenderà e il timer sarà impostato.

PULIZIA E MANUTENZIONE

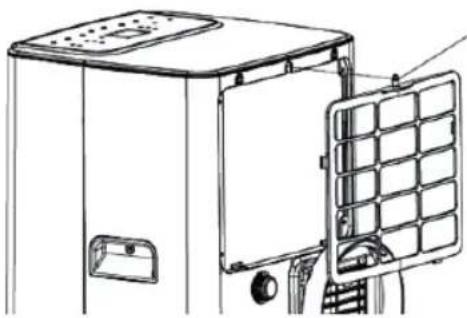

Pulisci regolarmente il condizionatore d’aria e i filtri per massimizzare le prestazioni e l’efficienza dell’apparecchio, e prolungare il ciclo di servizio. Prima di procedere alla pulizia, spegni sempre l’apparecchio e staccane la spina. Non immergere mai l’apparecchio nell’acqua. Pericolo! Scossa Elettrica! - Pulisci l’apparecchio con un panno morbido inumidito.84 Non utilizzare mai alcool, benzine o altri detergenti aggressivi, o oggetti duri che potrebbero danneggiare l’esterno dell’apparecchio. Non spruzzare mai acqua direttamente sull’apparecchio. Per rimuovere la polvere tra le prese d’aria, usa una spazzola morbida o usare un’aspirapolvere facendo attenzione.

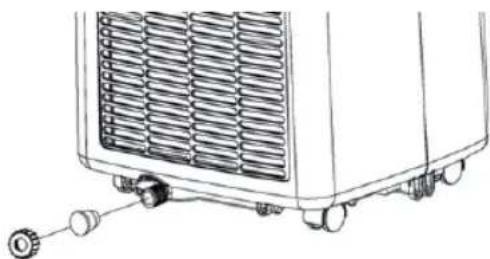

SVUOTARE IL SERBATOIO DELL’ACQUA

L’apparecchio è dotato di un serbatoio interno per la raccolta dell’acqua. Una volta che questo contenitore abbia raggiunto la sua piena capacità, l’apparecchio cesserà di funzionare e la spia “water full” si accenderà sul pannello di controllo. Per svuotare il serbatoio dell’acqua, spegni l’apparecchio e staccane la spina. - Colloca il dispositivo in una posizione elevata e sistema un secchio o qualsiasi altro tipo di contenitore sotto il foro di drenaggio. - Rimuovere il tappo del foro di drenaggio per scaricare l’acqua dall’apparecchio. ATTENZIONE:

• Tienil’apparecchioinposizioneverticaleespostaloconcuraperevitarefuoriuscited’acqua dal bordo del serbatoio di raccolta dell’acqua. Durante il processo di svuotamento, è possibile inclinare leggermente l’apparecchio per facilitare l’uscita dell’acqua. - Se la capacità del secchio usato non fosse sufficiente per raccogliere tutta l’acqua, rimetti il tappo sul foro di drenaggio, svuota il secchio e ripeti l’operazione fino allo svuotamento completo del serbatoio.ITALIANO Manuale delle Istruzioni

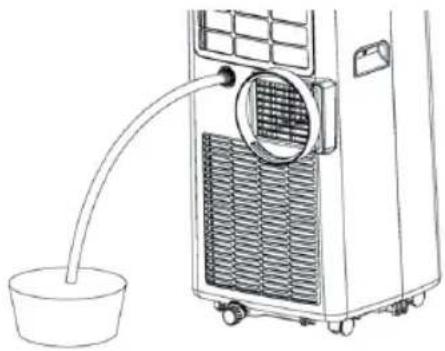

DRENAGGIO CONTINUO Il drenaggio continuo può essere usato solo se l’apparecchio viene usato in modalità deumidificatore (Dehum)! - Spegni l’apparecchio e scollegalo dalla rete elettrica. - Rimuovi il tappo dal foro di drenaggio continuo. - Collega correttamente il tubo di drenaggio al foro di drenaggio continuo e accertati che l’estremità del tubo sia posizionata in un contenitore di raccolta dell’acqua di adeguato capacità, ad esempio, un secchio o contenitore più grande. - Attiva l’apparecchio e segui i passaggi descritti in questo manuale. Pulizia del Filtro Per un risultato ottimale, pulisci il filtro EVA ogni due settimane e sostituiscilo almeno una volta all’anno, o più spesso se necessario. Il filtro va pulito anche prima di riporlo per periodi prolungati, o dopo che non è stato utilizzato per lungo tempo. - Spegni l’apparecchio e staccane la spina. - Per rimuovere il filtro dal retro dell’apparecchio allentane la vite con un cacciavite a croce. - Sciacqua il filtro con acqua tiepida o, se necessario, lascialo in ammollo per un po’ in acqua saponata e risciacqualo nuovamente per eliminare eventuali residui. Prima di reinstallare il filtro, accertati che sia completamente asciutto, in modo da prevenire l’ingresso di acqua nell’apparecchio con conseguente rischio di scosse elettriche o lesioni all’utente.86 STOCCAGGIO Tenere l’apparecchio lontano dalla portata dei bambini e riponilo in un luogo pulito e asciutto. Se non intendi utilizzare l’apparecchio per lunghi periodi: - Spegnilo e staccane la spina. - Scarica l’acqua dal serbatoio dell’acqua e fai funzionare l’apparecchio in modalità ventilatore per alcune ore, per asciugare completamente l’umidità rimasta sulle bobine all’interno dell’unità. - Pulisci i filtri. - Rimuovi il tubo di scarico e gli adattatori e Tieni l’apparecchio lontano dalla portata dei bambini e riponilo in un luogo pulito e asciutto.ITALIANO Manuale delle Istruzioni

Problema Possibili cause Soluzione L’aria condizionata non funziona Elettricità assente. La temperatura ambiente è inferiore a quella di raffreddamento impostata. In modalità raffreddamento: la temperatura ambiente è troppo bassa o troppo alta. In modalità deumidificazione: la temperatura ambiente è troppo bassa. Il dispositivo è esposto alla luce del sole. Verifica che la presa a cui è collegato il dispositivo sia dotata di elettricità. Modifica la temperatura di raffreddamento impostata. Il dispositivo funziona in modo ottimale a una temperatura ambiente compresa tra 7°C e 35°C. Il dispositivo funziona in modo ottimale a una temperatura ambiente di 17°C e superiore. Sposta il dispositivo all’ombra. Il raffreddamento non funziona correttamente Le porte o le finestre sono aperte. Riscaldamento centralizzato o altro fonti di calore. Il filtro è sporco o intasato. Le prese di ingresso o uscita dell’aria sono bloccate. Chiudi porte e finestre. Spegni il riscaldamento. Pulisci il filtro. Rimuovi gli intasamenti. Il dispositivo fa molto rumore L’apparecchio non è posizionato su una superficie piana e stabile. Posiziona il dispositivo su una superficie piana e stabile. Il compressore non funziona Il dispositivo è surriscaldato. Attendi un paio di minuti, finché la temperatura non si è abbassi, e riavvia il dispositivo. Il telecomando non funziona Le batterie sono scariche. La distanza tra il dispositivo e il telecomando è troppo grande. Il telecomando non è puntato verso il dispositivo. Sostituisci le batterie. Avvicinati al dispositivo. Punta il telecomando verso il dispositivo. Il quadrante indica “E1” Il sensore della temperatura di uscita non funziona correttamente Rivolgiti ad un professionista per far controllare il sensore della temperatura di uscita. Il quadrante indica “E2” Il sensore della temperatura ambiente non funziona Rivolgiti ad un professionista per far controllare il sensore e gli interruttori della temperatura ambiente da un professionista.88 Istruzioni per lo smaltimento I dispositivi elettrici di scarto contrassegnati da questo simbolo non vanno smaltiti insieme ai rifiuti domestici, ma raccolti separatamente. Pertanto, alla fine del suo ciclo di servizio, questo dispositivo va consegnato ad un punto di raccolta differenziata o al tuo rivenditore locale. Il Condizionatore d’Aria Portatile 82000 è confezionato in una scatola per la vendita al dettaglio. Queste scatole sono riciclabili, ovvero possono essere riutilizzate. Istruzioni per lo smaltimento delle batterie Le batterie standard e ricaricabili non vanno gettate con i normali rifiuti domestici. Come consumatore, sei legalmente tenuto a smaltire correttamente le batterie usate. Puoi consegnare le batterie usate ad un punto pubblico di raccolta nel tuo distretto o nei punti vendita in cui vengono vendute batterie di questo tipo. Nota: i seguenti codici stampati sulle batterie segnalano la presenza di sostanze tossiche: Pb = La batteria contiene piombo Cd = La batteria contiene cadmio Hg = La batteria contiene mercurio DATI TECNICI Voltaggio: 220-240V~50Hz Potenza nominale in entrata: 792W Capacità di raffreddamento: 7000BTU (2,06kW) Eccesso di pressione operativa tollerato: Aspirazione 0,6Mpa / Scarico 1,8Mpa Pressione massima tollerata: 3,0MPa Flusso d’aria: 300m³/h Refrigerante: R290 / 130g Classe di protezione: IITALIANO Manuale delle Istruzioni

Garanzia: Questo prodotto è garantito per un periodo di 2 anni contro difetti nei materiali e nella lavorazione. Questa garanzia non è valida:

• sel’apparecchiononèstatoutilizzatosecondoleistruzioni;
