| Tipo di prodotto | Levigatrice / lucidatrice elettronica |
| Marca | Hitachi (HiKOKI) |
| Modello | SP 18VA |
| Potenza nominale | 1250 W |
| Velocità a vuoto | 0 – 3400 min⁻¹ (variabile) |
| Velocità nominale | 3750 min⁻¹ |
| Alimentazione | Rete (110-240 V~, a seconda della zona) |
| Dimensioni del disco di levigatura | 180 × 22 mm |
| Peso (senza filo, accessori standard) | 2,8 kg |
| Accessori forniti | Cuscinetto in gomma, impugnatura ad anello, chiave a stelo |
| Funzioni principali | Levigatura, lucidatura, brillantatura |
| Regolazione della velocità | Quadrante graduato da 1 a 6 (600 a 3400 min⁻¹) |
| Dispositivo di sicurezza | Circuito di protezione del motore, perno di bloccaggio, interruttore differenziale raccomandato (30 mA) |
| Livello di pressione acustica | 83 dB(A) (incertezza K=3 dB(A)) |
| Livello di potenza acustica | 94 dB(A) |
| Vibrazioni (lucidatura) | a_h,P = 5,6 m/s² (incertezza K=2,2 m/s²) |
| Vibrazioni (brillantatura) | a_h,DS = 3,8 m/s² (incertezza K=1,5 m/s²) |
| Manutenzione | Controllo delle viti, sostituzione delle spazzole di carbone, pulizia del perno |
| Garanzia | Garanzia del costruttore secondo le normative nazionali (escluso uso improprio) |
Domande frequenti - SP 18VA HITACHI
Domande degli utenti su SP 18VA HITACHI
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Levigatrice in formato PDF gratuitamente! Trova il tuo manuale SP 18VA - HITACHI e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. SP 18VA del marchio HITACHI.
MANUALE UTENTE SP 18VA HITACHI
(Traduzione delle istruzioni originali)

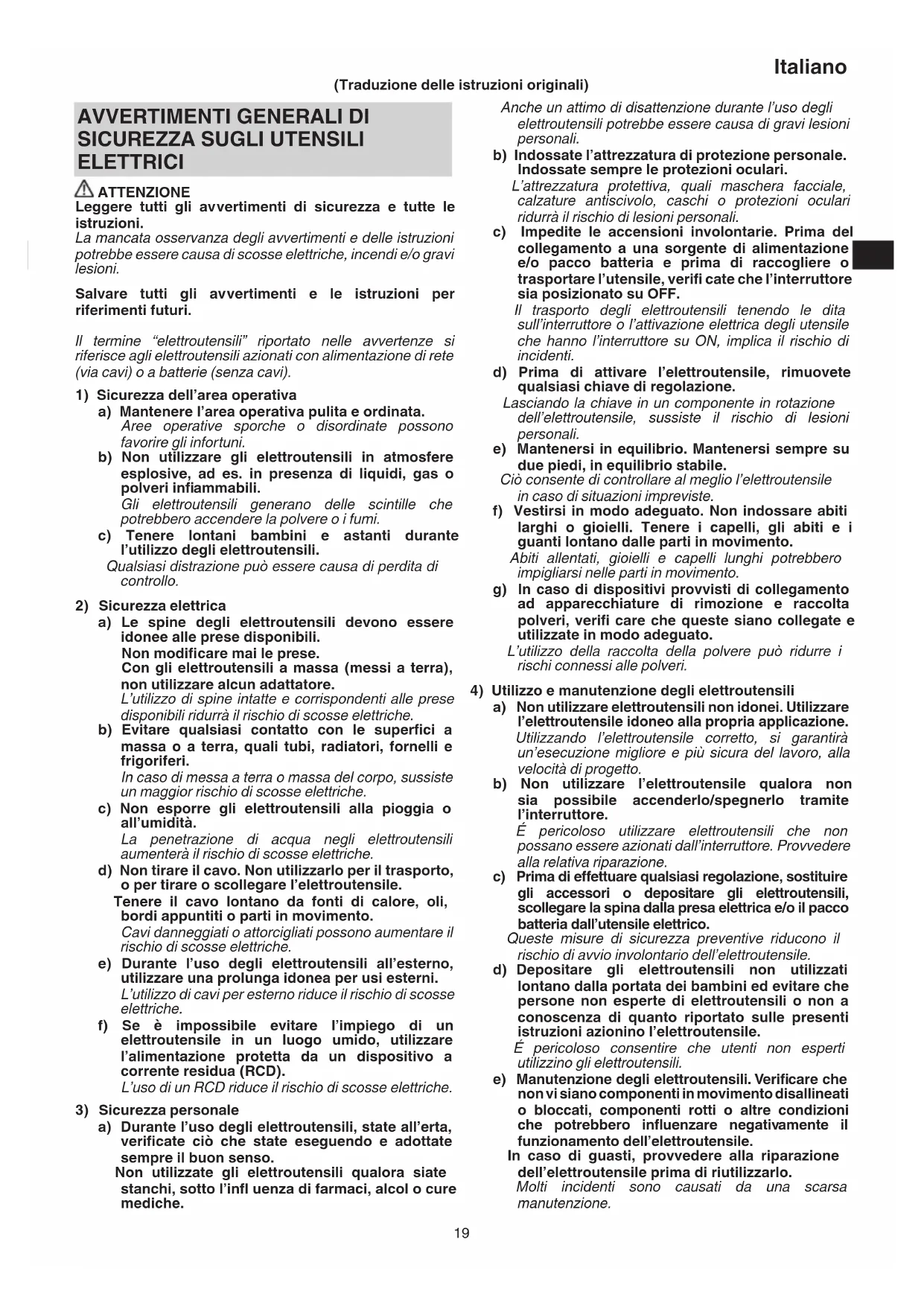

AVVERTIMENTI GENERALI DI SICUREZZA SUGLI UTENSILI ELETTRICI
ATTENZIONE
Leggere tutti gli avvertimenti di sicurezza e tutte le istruzioni.
La mancata osservanza degli avvertimenti e delle istruzioni potrebbe essere causa di scosse elettriche, incendi e/o gravi lesioni.
Salvare tutti gli avvertimenti e le istruzioni per riferimenti futuri.
Il termine “elettroutensili” riportato nelle avvertenze si riferisce agli elettroutensili azionati con alimentazione di rete (via cavi) o a batterie (senza cavi).
1) Sicurezza dell'area operativa
a) Mantenere l'area operativa pulita e ordinata.
Aree operative sporche o disordinate possono favorire gli infortuni.
b) Non utilizzare gli elettroutensili in atmosfere esplosive, ad es. in presenza di liquidi, gas o polveri infiammabili.
Gli elettroutensili generano delle scintille che potrebbero accendere la polvere o i fumi.
c) Tenere lontani bambini e astanti durante l'utilizzo degli elettroutensili.
Qualsiasi distrazione può essere causa di perdita di controllo.
2) Sicurezza elettrica
a) Le spine degli elettroutensili devono essere idonee alle prese disponibili.
Non modificare mai le prese.
Con gli elettroutensili a massa (messi a terra),
non utilizzare alcun adattatore.
L'utilizzo di spine intatte e corrispondenti alle prese disponibili ridurrà il rischio di scosse elettriche.
b) Evitare qualsiasi contatto con le superfici a massa o a terra, quali tubi, radiatori, fornelli e frigoriferi.
In caso di messa a terra o massa del corpo, sussiste un maggior rischio di scosse elettriche.
c) Non esporre gli elettroutensili alla pioggia o all'umidità. La penetrazione di acqua negli elettroutensili aumenterà il rischio di scosse elettriche.
d) Non tirare il cavo. Non utilizzarlo per il trasporto, o per tirare o scollegare l'elettroutensile.
Tenere il cavo lontano da fonti di calore, oli, bordi appuntiti o parti in movimento. Cavi danneggiati o attorcigliati possono aumentare il rischio di scosse elettriche.
e) Durante l'uso degli elettroutensili all'esterno, utilizzare una prolunga idonea per usi esterni. L'utilizzo di cavi per esterno riduce il rischio di scosse elettriche.
f) Se è impossibile evitare l'impiego di un elettroutensile in un luogo umido, utilizzare l'alimentazione protetta da un dispositivo a corrente residua (RCD).
L'uso di un RCD riduce il rischio di scosse elettriche.
3) Sicurezza personale
a) Durante l'uso degli elettroutensili, state all'erta, verificate ciò che state eseguendo e adottate sempre il buon senso.
Non utilizzate gli elettroutensili qualora siate stanchi, sotto l'infl uenza di farmaci, alcol o cure mediche.
Anche un attimo di disattenzione durante l'uso degli elettroutensili potrebbe essere causa di gravi lesioni personali.
b) Indossate l'attrezzatura di protezione personale. Indossate sempre le protezioni oculari.
L'attrezzatura protettiva, quali maschera facciale, calzature antiscivolo, caschi o protezioni oculari ridurrà il rischio di lesioni personali.
c) Impedite le accensioni involontarie. Prima del collegamento a una sorgente di alimentazione e/o pacco batteria e prima di raccogliere o trasportare l'utensile, verifi cate che l'interruttore sia posizionato su OFF.
Il trasporto degli elettroutensili tenendo le dita sull'interruttore o l'attivazione elettrica degli utensile che hanno l'interruttore su ON, implica il rischio di incidenti.
d) Prima di attivare l'elettroutensile, rimuovete qualsiasi chiave di regolazione.
Lasciando la chiave in un componente in rotazione dell'elettroutensile, sussiste il rischio di lesioni personali.
e) Mantenersi in equilibrio. Mantenersi sempre su due piedi, in equilibrio stabile.
Ciò consente di controllare al meglio l'elettroutensile in caso di situazioni impreviste.
f) Vestirsi in modo adeguato. Non indossare abiti larghi o gioielli. Tenere i capelli, gli abiti e i guanti lontano dalle parti in movimento. Abiti allentati, gioielli e capelli lunghi potrebbero impigliarsi nelle parti in movimento.
g) In caso di dispositivi provvisti di collegamento ad apparecchiature di rimozione e raccolta polveri, verifi care che queste siano collegate e utilizzate in modo adeguato.
L'utilizzo della raccolta della polvere può ridurre i rischi connessi alle polveri.
4) Utilizzo e manutenzione degli elettroutensili
a) Non utilizzare elettroutensili non idonei. Utilizzare l'elettroutensile idoneo alla propria applicazione. Utilizzando l'elettroutensile corretto, si garantirà un'esecuzione migliore e più sicura del lavoro, alla velocità di progetto.
b) Non utilizzare l'elettroutensile qualora non sia possibile accenderlo/spegnerlo tramite l'interruttore.
È pericoloso utilizzare elettroutensili che non possano essere azionati dall'interruttore. Provvedere alla relativa riparazione.
c) Prima di effettuare qualsiasi regolazione, sostituire gli accessori o depositare gli elettroutensili, scollegare la spina dalla presa elettrica e/o il pacco batteria dall'utensile elettrico.
Queste misure di sicurezza preventive riducono il rischio di avvio involontario dell'elettroutensile.
d) Depositare gli elettroutensili non utilizzati lontano dalla portata dei bambini ed evitare che persone non esperte di elettroutensili o non a conoscenza di quanto riportato sulle presenti istruzioni azionino l'elettroutensile.
É pericoloso consentire che utenti non esperti utilizzino gli elettroutensili.
e) Manutenzione degli elettroutensili. Verificare che non vi siano componenti in movimento disallineati o bloccati, componenti rotti o altre condizioni che potrebbero influenzare negativamente il funzionamento dell'elettroutensile.
In caso di guasti, provvedere alla riparazione dell'elettroutensile prima di riutilizzarlo.
Molti incidenti sono causati da una scarsa manutenzione.
Italiano
f) Mantenere gli strumenti di taglio affi lati e puliti. Gli strumenti di taglio in condizioni di manutenzione adeguata, con bordi affi lati, sono meno soggetti al bloccaggio e sono più facilmente controllabili.
g) Utilizzare l'elettroutensile, gli accessori, le punte, ecc. in conformità a quanto riportato nelle presenti istruzioni, tenendo in debita considerazione le condizioni operative e il tipo di lavoro da eseguire.
L'uso dell'utensile elettrico per operazioni diverse da quelle previste potrebbe causare una situazione pericolosa.
5) Assistenza
a) Affi date le riparazioni dettroutensile a persone qualifi cate che utilizzino solamente parti di ricambio identiche.
Ciò garantirà il mantenimento della sicurezza dell'elettroutensile.
PRECAUZIONI
Tenere lontano dalla portata di bambini e invalidi. Quando non utilizzati, gli strumenti dovranno essere depositi lontano dalla portata di bambini e invalidi.
AVVERTIMENTI DI SICUREZZA COMUNI PER LE OPERAZIONI DI LEVIGATURA O LUCIDATURA
a) Questo utensile ha lo scopo di funzionare come levigatrice o lucidatrice. Leggere tutti gli avvertimenti di sicurezza, istruzioni e specifici che in dotazione con il presente utensile elettrico.
La mancata osservanza di tutte le istruzioni elencate di seguito può risultare in scosse elettriche, incendio e/o lesioni gravi.
b) L'esecuzione di operazioni come la smerigliatura, la spazzolatura metallica o il taglio non è consigliabile con questo utensile elettrico.
Le operazioni per le quali l'utensile elettrico non è stato progettato possono creare un pericolo e causare lesioni personali.
c) Non utilizzate accessori che non siano specificatamente progettati e raccomandati dal produttore dell'utensile. Il solo fatto che l'accessorio possa essere fissato all'utensile elettrico non significa che ne garantisca un funzionamento sicuro.
d) La velocità nominale dell'accessorio deve essere almeno uguale alla velocità massima contrassegnata sull'utensile elettrico.
Gli accessori utilizzati ad una velocità superiore a quella nominale si possono rompere e sgretolarsi in volo.
e) Il diametro esterno e lo spessore del vostro accessorio devono rientrare entro la capacità nominale dell'utensile elettrico.
Gli accessori dalle dimensioni errate non possono essere adeguatamente protetti o controllati.
f) La filettatura per il montaggio degli accessori deve corrispondere alla fi lettatura del mandrino affilatore. Per gli accessori montati sulle flange, il foro dell'accessorio deve corrispondere al diametro di posizionamento della fl angia.
Gli accessori che non corrispondono alla struttura di montaggio dell'utensile elettrico non saranno in equilibrio, vibreranno eccessivamente e potrebbero causare la perdita di controllo.
g) Non usate accessori danneggiati. Prima di ciascun utilizzo, ispezionate l'accessorio come le mole abrasive per controllare la presenza di schegge e crepe, la presenza di crepe, lacerazioni o eccessiva usura nel platorello di supporto, la presenza di cavi allentati o incrinati nella spazzola di metallo. Se l'utensile elettrico o l'accessorio viene fatto cadere, esaminare la presenza di eventuali danni o installare un accessorio non danneggiato. Dopo aver ispezionato e installato un accessorio, posizionate voi stessi e gli eventuali passanti lontano dal piano dell'accessorio rotante e utilizzate l'utensile elettrico alla velocità a vuoto massima per un minuto.
Gli accessori danneggiati normalmente si sgretoleranno durante questo periodo di prova.
h) Indossate apparecchiature di protezione personale. A seconda dell'applicazione, utilizzate una visiera e occhiali di sicurezza. A seconda delle necessità, indossate una maschera per la polvere, protezioni per l'udito, guanti e un grembiule in grado di fermare frammenti abrasivi o di lavorazione.
La protezione oculare deve essere in grado di fermare i detriti volanti generati dalle varie operazioni. La maschera per la polvere o il respiratore deve essere in grado di filtrare le particelle generate dall'operazione. L'esposizione prolungata al rumore di elevata intensità può causare la perdita dell'udito.
i) Tenete i passanti a distanza di sicurezza dalla zona di lavoro. Chiunque entra nella zona di lavoro deve indossare apparecchiature di protezione personale.
I frammenti del pezzo da lavorare o di un accessorio rotto possono volare via e causare lesioni al di là dell'immediata zona di lavorazione.
j) Tenete l'utensile elettrico solo per le superfici di aff erraggio isolate, quando eseguite un'operazione dove l'accessorio di taglio può entrare a contatto con del cablaggio nascosto o con il proprio cavo. Il contatto dell'accessorio da taglio con un filo in tensione potrebbe mettere in tensione le parti metalliche esposte dell'utensile elettrico e dare una scossa elettrica all'operatore.
k) Posizionate il cavo lontano dall'accessorio rotante. Se perdete il controllo, il cavo potrebbe essere tagliato o impigliato e potrebbe tirare la vostra mano o il vostro braccio nell'accessorio rotante.
I) Non posate mai l'utensile elettrico fi nché l'accessorio non si è completamente arrestato. L'accessorio rotante potrebbe afferrare la superficie e farvi perdere il controllo dell'utensile elettrico.
m) Non utilizzate l'utensile elettrico mentre lo state trasportando al vostro fi anco.
Il contatto accidentale con l'accessorio rotante potrebbe impigliare i vostri indumenti, tirando l'accessorio verso il vostro corpo.
n) Pulite regolarmente le ventole d'aria dell'utensile elettrico.
La ventola del motore attirerà la polvere all'interno dell'alloggiamento e l'accumulo eccessivo di metallo polverizzato potrebbe causare pericoli elettrici.
o) Non utilizzate l'utensile elettrico vicino ai materiali infi ammabili.
Le scintille potrebbero far prendere fuoco a tali materiali.
p) Non utilizzate accessori che richiedono refrigeranti liquidi.
L'utilizzo di acqua o altri refrigeranti liquidi potrebbe causare elettrocuzione o scosse elettriche.
RINCULO E RELATIVE AVVERTENZE
Il rinculo è una reazione improvvisa provocata da una mola rotante, platorello di supporto, spazzola o altro accessorio pinzati o impigliati Ciò causa un rapido arresto dell'accessorio rotante che a sua volta provoca la perdita di controllo dell'utensile elettrico, costringendolo ad andare nella direzione opposta della rotazione dell'accessorio al punto di attacco.
Per esempio, se una mola abrasiva viene impigliata o pinzata dal pezzo della lavorazione, l'estremità della mola che entra nel punto di pinzaggio può scavare nella superfi cie del materiale causando lo spostamento o rinculo della mola. La mola può saltare verso l'operatore o via da esso, a seconda della direzione del movimento della mola al punto di pinzaggio. È inoltre possibile che le mole abrasive si spezzino in queste condizioni.
Il rinculo è il risultato di un utilizzo erroneo dell'utensile elettrico e/o di procedure o condizioni di utilizzo erronee e può essere evitato prendendo i necessari provvedimenti elencati di seguito.
a) Mantenete una presa ferma sull'utensile elettrico e posizionate il vostro corpo e braccio in modo da permettervi di resistere alle forze del rinculo. Utilizzate sempre la maniglia ausiliaria, per il massimo controllo sul rinculo o la reazione di coppia durante l'avviamento.
L'operatore è in grado di controllare le reazioni di coppia o le forze del rinculo se vengono prese le adeguate precauzioni.
b) Non posizionate mai la vostra mano vicino all'accessorio rotante.
L'accessorio potrebbe avere una reazione di rinculo sulla vostra mano.
c) Non posizionate il vostro corpo nella zona dove si sposterà l'utensile se si verifica il rinculo.
Il rinculo spingerà l'utensile nella direzione opposta al movimento della mola al punto di impigliamento.
d) Fate particolare attenzione quando lavorate angoli, estremità appuntite, ecc. Evitate di far saltare e impigliare l'accessorio.
Gli angoli, le estremità appuntite o gli sballottamenti hanno una tendenza a far impigliare l'accessorio rotante e causare la perdita del controllo o rinculo.
e) Non fi ssate una lama da moto sega per intagliare il legno o una lama di sega dentata.
Tali lame creano rinculo e perdita del controllo frequenti.
AVVERTIMENTI DI SICUREZZA SPECIFICI PER LE OPERAZIONI DI LEVIGATURA
a) Non usare carta per disco abrasivo di dimensioni eccessivamente grandi.
Seguire le raccomandazioni del produttore quando si seleziona la carta abrasiva.
La carta abrasiva di dimensioni più grosse che si estende oltre il platorello abrasivo presenta un rischio di lacerazione e potrebbe causare lo strappo o la lacerazione del disco o il rinculo.
AVVERTIMENTI DI SICUREZZA SPECIFICI PER LE OPERAZIONI DI LUCIDATURA
a) Non consentire la rotazione libera a nessuna porzione allentata del coperchio di lucidatura o alle cordicelle dell'accessorio.
Mettere via o spuntare le cordicelle dell'accessorio allentate.
Le cordicelle dell'accessorio allentate e in rotazione possono attorcigliarsi sulle vostre dita o rimanere impigliate sul pezzo da lavorare.
PRECAUZIONI PER L'USO DELLA LEVIGAYRICE/LUCIDATRICE ELETTRONICA
- Non montare mai una mola né cercare di usare questo utensile come smerigliatrice angolare.
- Impugnare sempre saldamente il corpo e l'impugnatura dell'utensile per evitare che la forza di controreazione produca un lavoro impreciso e persino pericoloso.
- Assicurarsi che le scintille prodotte dall'uso non creino rischi e cioè che non colpiscano persone e non diano fuoco a sostanze infi ammabili.
- Usare sempre gli occhialoni protettivi e i protettori per le orecchie e usare altri accessori di protezione personale, come guanti, grembiule e casco, quando necessario.
- Usare sempre una protezione per gli occhi e le orecchie. Altri accessori di protezione personale, come maschera antipolvere, guanti, casco e grembiule, vanno usati quando necessario.
In caso di dubbio, indossare gli accessori di protezione.
- Montaggio del disco abrasivo e della cuffia di lana.
○ Una errata applicazione della cuffia di lana può provocare vibrazioni. - Usare una chiave per stringere il dado a rondella a sufficienza.
O Dopo aver rilasciato il perno di bloccaggio, controllare per assicurarsi che sia ritornato alla posizione normale. - RCD
Si raccomanda di usare sempre un interruttore differenziale con una potenza nominale di 30mA o meno.
SIMBOLI
ATTENZIONE
Di seguito mostriamo i simboli usati per la macchina. Assicurarsi di comprenderne il significato prima dell'uso.
| SP18VA: Levigatrice/lucidatrice elettronica | |
 | Leggere tutti gli avvertimenti di sicurezza e tutte le istruzioni. |
 | Indossate sempre le protezioni oculari. |
 | Solo per Paesi UENon gettare le apparecchiature elettriche tra i rifi uti domestici!Secondo la Direttiva Europea 2002/96/CE sui rifi uti di apparecchiature elettriche ed elettroniche e la sua attuazione in conformità alle norme nazionali, le apparecchiature elettriche esauste devono essere raccolte separatamente, al fi ne di essere reimpiegate in modo eco-compatibile. |
| V | Tensione nominale |
| ~ | Corrente alternata |
| min-1 | Giri al minuto |
 | Accensione |
 | Spegnimento |
 | Scollegare la spina di corrente dalla presa elettrica |
 | Avvertenza |
 | Strumento di classe II |
ACCESSORI STANDARD
In aggiunta all'unità principale (1 unità), la confezione contiene gli accessori elencati di seguito.
(1) Cuscino di gomma ....1
(2) Maniglia ad anello (con bullone e rondella) .....1
(3) Chiave a barra 1
Gli accessori standard possono essere cambiati senza preavviso.
APPLICAZIONI
○ Molatura di superfi ci metalliche
○ Smerigliatura preventiva di superfici metalliche prima della verniciatura, rimozione di ruggine, rimozione di vecchia verniciatura prima di effettuare una nuova verniciatura.
- Rifinitura di parti in legno, rettificare sporgenze di legno da giunture o connessioni.
○ Smerigliatura preventiva di superfici in legno, prima di applicare la vernice.
○ Levigatura e lucidatura di superfici metalliche verniciate, tipo quelle di automobili, treni, montacarichi, frigoriferi, macchine per cucire, lavatrici, apparecchiature, ecc.
○ Levigatura di superfici laccate di mobili in legno, ecc.
○ Lucidatura di oggetti in resina sintetica o ebanite.
CARATTERISTICHE
| Voltaggio (per zona)* | (110 V, 120 V, 220 V, 230 V, 240 V) ∼ |
| Potenza assorbita 1250 W* | |
| Velocità senza carico 0 – 3400 min | -1 |
| Velocità nominale 3750 min | -1 |
| Misura dei dischi abrasivi diametro esterno × diametro interno | 180 × 22 mm |
| Peso (escluso il cavo e gli accessori standard) | 2,8 kg |
* Accertatevi di aver controllato bene la piastrina perché essa varia da zona a zona.
NOTA
A causa del continuo programma di ricerche e sviluppo della HiKOKI, le caratteristiche riportate in questo foglio sono soggette cambiamenti senza preventiva comunicazione.
MONTAGGIO E OPERAZIONE
| Azione Figura Pagina | ||
| Montaggio di un'impugnatura ad anello | 1 | 66 |
| Assemblaggio del disco abrasivo | 2 | 66 |
| Assemblaggio della cuffia di lana | 3 | 66 |
| Funzionamento dell'interruttore e funzionamento della velocità variabile | 4 | 66 |
| Funzionamento della levigatrice | 5 | 67 |
| Sostituzione della spazzola al carbonio | 6 | 67 |
| Selezione degli accessori | — | 68 |
La velocità del motore può essere modifi cata a piacere ruotando la manopola; viene aumentata girando la manopola verso "6", e diminuita girandola verso "1".
Scegliere la velocità di motore adatta al lavoro da eseguire. La seguente tabella dà le velocità di motore corrispondenti a ciascuna indicazione sulla scala della manopola e mostra i tipi di lavoro per i quali sono adatte.
| Indicazione della manopola | min-1 | Tipo di lavoro |
| 1 | 600 | LucidaturaLevigatura |
| 2 | 1100 | |
| 3 | 1700 | |
| 4 | 2300 | |
| 5 | 2900 | |
| 6 | 3400 |
ATTENZIONE
La manopola non può essere ruotata oltre "6" o "1" sulla scala nelle loro rispettive direzioni.
Smerigliatura
(1) Questo apparecchio è stato progettato per fornire una potenza di lucidatura (levigatura) sufficiente con il disco premuto leggermente contro la superficie da levigare/lucidare: esso è dotato di un circuito di controllo elettronico per assicurare che il motore non rallenti anche quando sotto carico. Non c'è quindi alcuna necessità di premere il disco con forza sulla superficie; questo può sovraccaricare il motore, e provocare l'intervento del dispositivo di arresto sovraccarico che interrompe l'alimentazione del motore.
Se questo dovesse accadere spegnere l'interruttore di alimentazione e riaccendere per riregolare l'apparecchio: la rotazione riprenderà alla velocità corretta.
(2) Non appoggiare l'intera superficie del disco sulla superfi cie dell'oggetto da lavorare. Come si vede dalla Fig. 5, la smerigliatrice deve essere tenuta con un angolo compreso approssimativamente tra i 15° ei 25° rispetto alla superficie dell'oggetto da lavorare in modo da offrire alla superficie stessa la parte periferica del disco abrasivo.
(3) Precauzioni da prendere immediatamente dopo aver effettuato una operazione di rifinitura: Dopo aver messo l'interruttore su OFF (spento), non posare la smerigliatrice fino a che il disco abrasivo non si sia completamente arrestato. Questa precauzione non evita solamente pericolosi incidenti ma riduce anche la quantità di polvere e segatura succhiata all'interno della macchina.
Levigatura
(1) Si possono efficacemente levigare sia superficie curve sia superfi cie piane. Non spingere troppo la levigatrice contro la superficie dell'oggetto da lavorare. Il solo peso della levigatrice è sufficiente per ottenere una efficace levigatura. Una pressione eccessiva comporta una scarsa rifi nitura e può causare eventuale sovraccarico al motore.
(2) Il disco abrasivo, la pasta abrasiva o la cera devono essere scelti in funzione del materiale di cui e'composto l'oggetto da lavorare e della rifi nitura che si desidera ottenere per la superfi cie. Si può ottenere la massima effi cacia nella levigatura seguendo il metodo qui sotto indicato:
○ Levigatura preliminare mediante smerigliatrice, usando un disco a grana fi ne.
○ Levigatura con la cuffia di lana, usando pasta abrasiva e/o cera. Mettere una piccola quantità di pasta abrasiva e/o di cera sulla superfi cie dell'oggetto da lavorare e levigare con la cuffi a di lana.
ATTENZIONE
○ Prestare la massima attenzione nell'evitare che il cavo isolato entri in contatto con il cappuccio di lana o il disco di levigatura durante il funzionamento. Se il cavo li dovesse toccare, c'è il pericolo che si impigli.
○ Non usate il perno di blocco come freno per arrestare l'utensile siccome ciò potrebbe causare danni all'ingranaggio o il distacco dell'utensile.
MANUTENZIONE ED ISPEZIONE
1. Ispezione delle viti di montaggio
Ispezionare regolarmente le viti di montaggio e assicurarsi che siano ben fi ssate. Se una di queste dovesse essere allentata, riserrarla immediatamente. Si rischia in caso contrario di provocare incidenti pericolosi.
2. Controllo delle spazzole di carbone (Fig. 6)
Il motore impiega spazzole di carbone che sono materiali di consumo. Poiché una spazzola di carbone troppo larga può creare fastidi al motore, sostituire la spazzola con una dello stesso numero ① indicato nella figura quando essa è logora fino al limite ⑥ del regolamento o quasi. Tenere inoltre sempre pulite le spazzole di carbone e fare in modo che esse scorrano liberamente nell'interno del portaspazzola.
3. Sostituzione di una spazzola di carbone (Fig. 6)
Togliere la capsula della spazzola con un cacciavite a taglio. La spazzola può così essere agevolmente rimossa.
4. Manutenzione del motore
L'avvolgimento del motore, il vero e proprio "cuore" degli attrezzi elettrici. Fare attenzione a non danneggiare l'avvolgimento e/o non bagnarlo con olio o acqua.
5. Pulizia della sezione del perno di bloccaggio
Se la sezione del perno di bloccaggio diviene sporca, pulirla immediatamente.
ATTENZIONE
Nell'uso e nella manutenzione degli utensili elettrici devono essere osservate le normative di sicurezza e i criteri prescritti in ciascun paese.
GARANZIA
Garantiamo gli Utensili Elettrici HiKOKI in conformità alle specifiche normative imposte dalla legge e dai paesi. Questa garanzia non copre difetti o danni dovuti a uso erroneo, abuso o normale usura. In caso di lamentele, si prega di inviare l'Utensile Elettrico, non smontato, insieme al CERTIFICATO DI GARANZIA che si trova al termine di queste Istruzioni per l'uso, ad un Centro di Assistenza Autorizzato HiKOKI.
Informazioni riguardanti i rumori trasmessi dall'aria e le vibrazioni
I valori misurati sono stati determinati in conformità a EN60745 e descritti in conformità alla normativa ISO 4871.
Livello misurato di potenza sonora pesato A: 94 dB (A). Livello misurato di pressione sonora pesato A: 83 dB (A). Incertezza K: 3 dB (A).
Indossare i dispositivi di protezione acustica.
Valori totali di vibrazione (somma vettori triass.) determinati secondo la norma EN60745.
Lucidatura:
Valore di emissione vibrazioni a_h , P = 5,6 m/s ^2 Incertezza K = 2,2 m/s ^2
Levigatura:
Valore di emissione vibrazioni a_h , DS = 3,8 m/s ^2 Incertezza K = 1,5 m/s ^2
Il valore totale di emissione vibrazioni dichiarato è stato misurato in base al metodo di test standard e può essere utilizzato per confrontare un utensile con un altro.
Può essere inoltre utilizzato per la stima preliminare dell'esposizione.
ATTENZIONE
Il valore di emissione vibrazioni durante l'uso effettivo dell'utensile può essere diverso dal valore totale dichiarato in base alle modalità di utilizzo dell'utensile stesso.
Identificare le misure di sicurezza per la protezione dell'operatore basate su stima dell'esposizione nelle eff ettive condizioni di utilizzo (prendendo in considerazione tutte le parti del ciclo di funzionamento come i tempi in cui l'utensile resta spento e quando funziona senza essere utilizzato in aggiunta al tempo di avvio).
NOTA
A causa del continuo programma di ricerche e sviluppo della HiKOKI, le caratteristiche riportate in questo foglio sono soggette cambiamenti senza preventiva comunicazione.
ALGEMENE
VEILIGHEIDSWAARSCHUWINGEN VOOR ELEKTRISCH GEREEDSCHAP
⚠ WAARSCHUWING
MONTERING OG ANVENDELSE
