SP 18VA - Schleifmaschine HITACHI - Kostenlose Bedienungsanleitung
Finden Sie kostenlos die Bedienungsanleitung des Geräts SP 18VA HITACHI als PDF.
| Produkttyp | Elektronischer Schleifer/Polierer |
| Marke | Hitachi (HiKOKI) |
| Modell | SP 18VA |
| Nennleistung | 1250 W |
| Leerlaufdrehzahl | 0 – 3400 min⁻¹ (variabel) |
| Nenndrehzahl | 3750 min⁻¹ |
| Stromversorgung | Netz (110-240 V~, je nach Region) |
| Schleifscheibengröße | 180 × 22 mm |
| Gewicht (ohne Kabel, Standardzubehör) | 2,8 kg |
| Mitgeliefertes Zubehör | Gummipad, Bügelgriff, Stiftschlüssel |
| Hauptfunktionen | Schleifen, Polieren, Glanzpolieren |
| Drehzahlregelung | Skalenscheibe von 1 bis 6 (600 bis 3400 min⁻¹) |
| Sicherheitseinrichtung | Motorschutzschaltung, Verriegelungsstift, FI-Schalter empfohlen (30 mA) |
| Schalldruckpegel | 83 dB(A) (Unsicherheit K=3 dB(A)) |
| Schallleistungspegel | 94 dB(A) |
| Vibration (Polieren) | a_h,P = 5,6 m/s² (Unsicherheit K=2,2 m/s²) |
| Vibration (Glanzpolieren) | a_h,DS = 3,8 m/s² (Unsicherheit K=1,5 m/s²) |
| Wartung | Prüfen der Schrauben, Austausch der Kohlebürsten, Reinigen des Verriegelungsstifts |
| Garantie | Herstellergarantie gemäß nationalen Bestimmungen (außer bei Missbrauch) |
Häufig gestellte Fragen - SP 18VA HITACHI
Benutzerfragen zu SP 18VA HITACHI
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Schleifmaschine kostenlos im PDF-Format! Finden Sie Ihr Handbuch SP 18VA - HITACHI und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. SP 18VA von der Marke HITACHI.

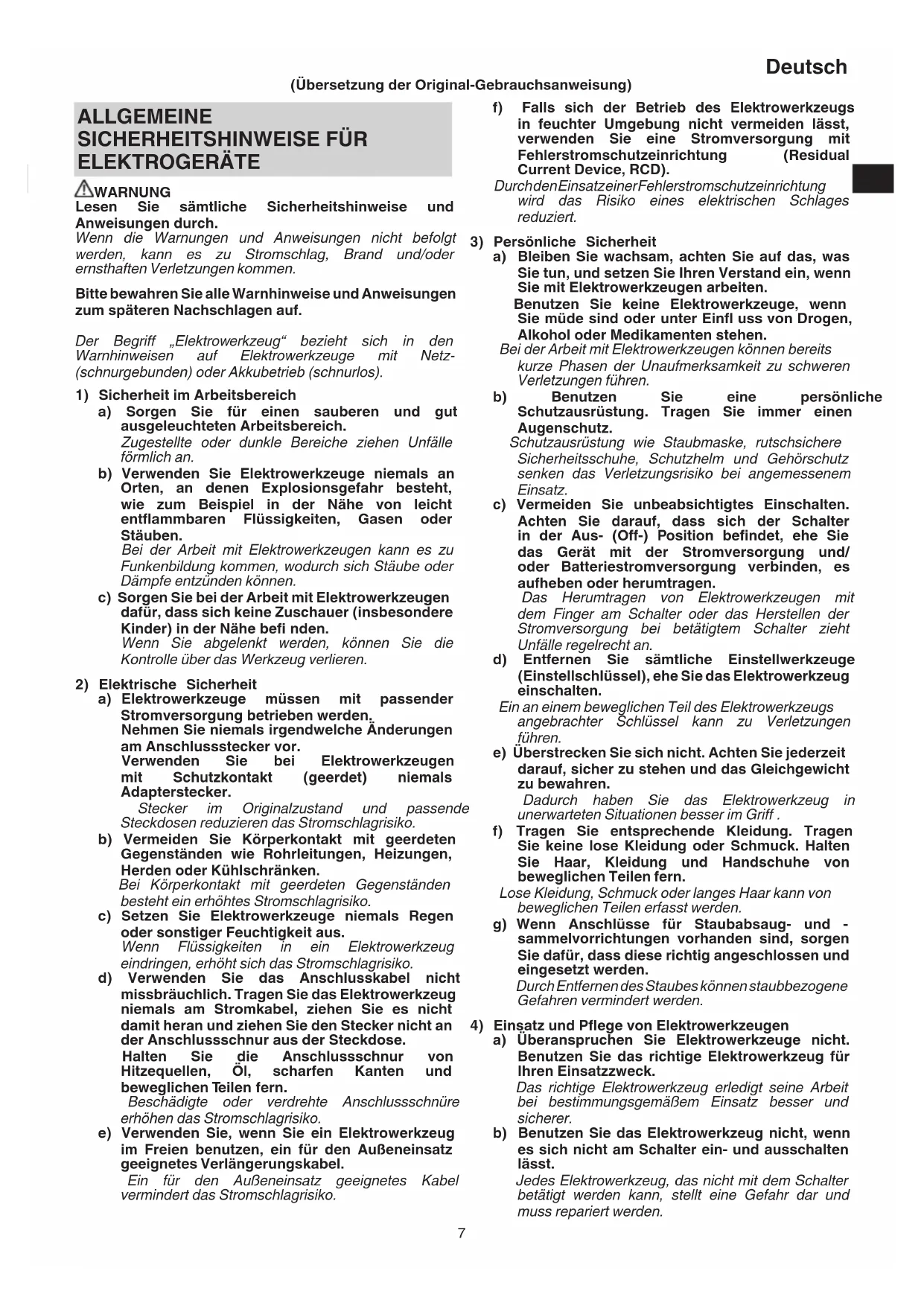

BEDIENUNGSANLEITUNG SP 18VA HITACHI
(Übersetzung der Original-Gebrauchsanweisung)
ALLGEMEINE
SICHERHEITSHINWEISE FÜR ELEKTROGERÄTE
⚠️WARNING
Lesen Sie sämtliche Sicherheitshinweise und Anweisungen durch.
Wenn die Warnungen und Anweisungen nicht befolgt werden, kann es zu Stromschlag, Brand und/oder ernsthaften Verletzungen kommen.
Bitte bewahren Sie alle Warnhinweise und Anweisungen zum späteren Nachschlagen auf.
Der Begriff „Elektrowerkzeug“ bezieht sich in den Warnhinweisen auf Elektrowerkzeuge mit Netz- (schnurgebunden) oder Akkubetrieb (schnurlos).
1) Sicherheit im Arbeitsbereich
a) Sorgen Sie für einen sauberen und gut ausgeleuchteten Arbeitsbereich.
Zugestellte oder dunkle Bereiche ziehen Unfälle förmlich an.
b) Verwenden Sie Elektrowerkzeuge niemals an Orten, an denen Explosionsgefahr besteht, wie zum Beispiel in der Nähe von leicht entflammbaren Flüssigkeiten, Gasen oder Stäuben.
Bei der Arbeit mit Elektrowerkzeugen kann es zu Funkenbildung kommen, wodurch sich Stäube oder Dämpfe entzünden können.
c) Sorgen Sie bei der Arbeit mit Elektrowerkzeugen dafür, dass sich keine Zuschauer (insbesondere Kinder) in der Nähe befi nden.
Wenn Sie abgelenkt werden, können Sie die Kontrolle über das Werkzeug verlieren.
2) Elektrische Sicherheit
a) Elektrowerkzeuge müssen mit passender Stromversorgung betrieben werden. Nehmen Sie niemals irgendwelche Änderungen am Anschlussstecker vor.
Verwenden Sie bei Elektrowerkzeugen mit Schutzkontakt (geerdet) niemals Adapterstecker.
Stecker im Originalzustand und passende Steckdosen reduzieren das Stromschlagrisiko.
b) Vermeiden Sie Körperkontakt mit geerdeten Gegenständen wie Rohrleitungen, Heizungen, Herden oder Kühlschränken.
Bei Körperkontakt mit geerdeten Gegenständen besteht ein erhöhtes Stromschlagrisiko.
c) Setzen Sie Elektrowerkzeuge niemals Regen oder sonstiger Feuchtigkeit aus.
Wenn Flüssigkeiten in ein Elektrowerkzeug eindringen, erhöht sich das Stromschlagrisiko.
d) Verwenden Sie das Anschlusskabel nicht missbräuchlich. Tragen Sie das Elektrowerkzeug niemals am Stromkabel, ziehen Sie es nicht damit heran und ziehen Sie den Stecker nicht an der Anschlussschnur aus der Steckdose.
Halten Sie die Anschlussschnur von Hitzequellen, Öl, scharfen Kanten und beweglichen Teilen fern.
Beschädigte oder verdrehte Anschlussschnüre erhöhen das Stromschlagrisiko.
e) Verwenden Sie, wenn Sie ein Elektrowerkzeug im Freien benutzen, ein für den Außeneinsatz geeignetes Verlängerungskabel.
Ein für den Außeneinsatz geeignetes Kabel vermindert das Stromschlagrisiko.
f) Falls sich der Betrieb des Elektrowerkzeugs in feuchter Umgebung nicht vermeiden lässt, verwenden Sie eine Stromversorgung mit Fehlerstromschutzeinrichtung (Residual Current Device, RCD).
Durchden Einsatzeiner Fehlerstromschutzeinrichtung wird das Risiko eines elektrischen Schlages reduziert.
3) Persönliche Sicherheit
a) Bleiben Sie wachsam, achten Sie auf das, was Sie tun, und setzen Sie Ihren Verstand ein, wenn Sie mit Elektrowerkzeugen arbeiten.
Benutzen Sie keine Elektrowerkzeuge, wenn Sie müde sind oder unter Einfl uss von Drogen, Alkohol oder Medikamenten stehen.
Bei der Arbeit mit Elektrowerkzeugen können bereits kurze Phasen der Unaufmerksamkeit zu schweren Verletzungen führen.
b) Benutzen Sie eine persönliche Schutzausrüstung. Tragen Sie immer einen Augenschutz.
Schutzausrüstung wie Staubmaske, rutschsichere Sicherheitsschuhe, Schutzhelm und Gehörschutz senken das Verletzungsrisiko bei angemessenem Einsatz.
c) Vermeiden Sie unbeabsichtigtes Einschalten. Achten Sie darauf, dass sich der Schalter in der Aus- (Off-) Position befindet, ehe Sie das Gerät mit der Stromversorgung und/oder Batteriestromversorgung verbinden, es aufheben oder herumtragen.
Das Herumtragen von Elektrowerkzeugen mit dem Finger am Schalter oder das Herstellen der Stromversorgung bei betätigtem Schalter zieht Unfälle regelrecht an.
d) Entfernen Sie sämtliche Einstellwerkzeuge (Einstellschlüssel), ehe Sie das Elektrowerkzeug einschalten.
Ein an einem beweglichen Teil des Elektrowerkzeugs angebrachter Schlüssel kann zu Verletzungen führen.
e) Überstrecken Sie sich nicht. Achten Sie jederzeit darauf, sicher zu stehen und das Gleichgewicht zu bewahren.
Dadurch haben Sie das Elektrowerkzeug in unerwarteten Situationen besser im Griff.
f) Tragen Sie entsprechende Kleidung. Tragen Sie keine lose Kleidung oder Schmuck. Halten Sie Haar, Kleidung und Handschuhe von beweglichen Teilen fern.
Lose Kleidung, Schmuck oder langes Haar kann von beweglichen Teilen erfasst werden.
g) Wenn Anschlüsse für Staubabsaug- und -sammelvorrichtungen vorhanden sind, sorgen Sie dafür, dass diese richtig angeschlossen und eingesetzt werden.
Durch Entfernen des Staubes können staubbezogene Gefahren vermindert werden.
4) Einsatz und Pflege von Elektrowerkzeugen
a) Überanspruchen Sie Elektrowerkzeuge nicht. Benutzen Sie das richtige Elektrowerkzeug für Ihren Einsatzzweck.
Das richtige Elektrowerkzeug erledigt seine Arbeit bei bestimmungsgemäßem Einsatz besser und sicherer.
b) Benutzen Sie das Elektrowerkzeug nicht, wenn es sich nicht am Schalter ein- und ausschalten lässt.
Jedes Elektrowerkzeug, das nicht mit dem Schalter betätigt werden kann, stellt eine Gefahr dar und muss repariert werden.
Deutsch
c) Stecken Sie den Stecker der Stromversorgung oder Batteriestromversorgung vom Gerät ab, ehe Sie Einstellarbeiten vornehmen, Zubehörteile tauschen oder das Elektrowerkzeug verstauen.
Solche präventiven Sicherheitsmaßnahmen verhindern den unbeabsichtigten Anlauf des Elektrowerkzeugs und die damit verbundenen Gefahren.
d) Lagern Sie nicht benutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern, lassen Sie nicht zu, dass Personen das Elektrowerkzeug bedienen, die nicht mit dem Werkzeug selbst und/oder diesen Anweisungen vertraut sind.
Elektrowerkzeuge in ungeschulten Händen sind gefährlich.
e) Halten Sie Elektrowerkzeuge instand. Prüfen Sie sie auf Fehlausrichtungen, Leichtgängigkeit beweglicher Teile, Beschädigungen von Teilen und auf jegliche andere Zustände, die sich auf den Betrieb des Elektrowerkzeugs auswirken können.
Lassen Sie das Elektrowerkzeug bei Beschädigungen reparieren, ehe Sie es benutzen.
Viele Unfälle mit Elektrowerkzeugen sind auf schlechte Wartung zurückzuführen.
f) Halten Sie Schneidwerkzeuge scharf und sauber.
Richtig gewartete Schneidwerkzeuge mit scharfen Schneiden bleiben weniger häufig g hängen und sind einfacher zu beherrschen.
g) Benutzen Sie Elektrowerkzeuge, Zubehör, Werkzeugspitzen und Ähnliches in Übereinstimmung mit diesen Anweisungen – beachten Sie dabei die jeweiligen Arbeitsbedingungen und die Art der auszuführenden Arbeiten.
Der Gebrauch des Elektrowerkzeugs für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.
5) Service
a) Lassen Sie Elektrowerkzeuge durch qualifi zierte Fachkräfte und nur unter Einsatz passender Originalersatzteile warten.
Dies sorgt dafür, dass die Sicherheit des Elektrowerkzeugs nicht beeinträchtigt wird.
VORSICHT
Von Kindern und gebrechlichen Personen fernhalten. Werkzeuge sollten bei Nichtgebrauch außerhalb der Reichweite von Kindern und gebrechlichen Personen aufbewahrt werden.
ALLGEMEINE
SICHERHEITSHINWEISE FÜR SCHLEIF- ODER POLIERARBEITEN
a) Dieses Elektrowerkzeug ist für den Einsatz als Schleif- oder Poliergerät ausgelegt. Bitte beachten Sie sämtliche mit diesem Gerät gelieferten Sicherheitshinweise, Anweisungen, Illustrationen und technischen Angaben.
Wenn die nachfolgenden Anweisungen nicht befolgt werden, kann es zu Stromschlag, Brand und/oder ernsthaften Verletzungen kommen.
b) Es wird empfohlen, keine Arbeiten wie Drahtbürsten oder Trennschleifen mit diesem Elektrowerkzeug durchzuführen.
Arbeiten, für die dieses Elektrowerkzeug nicht konzipiert wurde, könnten eine Gefahr darstellen, die zu Verletzungen oder Geräteschäden führen könnten.
c) Verwenden Sie keine Zubehörteile, die nicht speziell vom Hersteller für die Verwendung mit dem Werkzeug konzipiert und empfohlen wurden.
Der Umstand, dass ein Zubehörteil an dem Elektrowerkzeug angebracht werden kann, bedeutet nicht, dass damit ein sicherer Betrieb garantiert ist.
d) Die Nenndrehzahl des Schleifkörpers muss mindestens der maximalen auf dem Elektrowerkzeug angegebenen Drehzahl entsprechen.
Schleifkörper, die mit einer höheren Geschwindigkeit als ihrer Nenndrehzahl betrieben werden, können zerbersten und in Folge können Bruchstücke davon weggeschleudert werden.
e) Außendurchmesser und Dicke des Schleifkörpers müssen den Maßangaben Ihres Elektrowerkzeugs entsprechen.
Falsch bemessene Schleifkörper können nicht ausreichend abgesichert oder bei Arbeit nicht ausreichend kontrolliert werden.
f) Gewindevorrichtung der Zubehörteile muss zum Mahl-Spindelgewinde passen. Für Zubehör, das durch Flansche montiert wird, muss das Achsloch des Zubehörs dem Aufnahmedurchmesser des Flansches entsprechen.
Zubehör, das nicht auf den Montageaufsatz des Elektrowerkzeugs passt, läuft mit Unwucht, vibriert sehr stark und kann zu einem Verlust der Kontrolle über das Werkzeug führen.
g) Benutzen Sie niemals beschädigte Schleifkörper. Überprüfen Sie vor jedem Gebrauch Einsatzwerkzeuge wie Schleifkörper auf Absplitterungen und Risse, Schleifteller auf Sprünge, Risse oder starke Abnutzung, Drahtbürsten auf lose oder gebrochene Drähte. Wenn das Elektrowerkzeug oder der Schleifkörper herunter fällt, überprüfen Sie es/ihn auf Beschädigung oder montieren Sie einen unbeschädigten Schleifkörper. Lassen Sie nach Prüfung und Montage des Schleifkörpers das Elektrowerkzeug eine Minute lang mit maximaler Leerlaufdrehzahl laufen. Achten Sie dabei darauf, dass Sie und alle anderen in der Nähe befi ndlichen Personen sich außerhalb der Rotationsebene des Schleifkörpers aufhalten.
Normalerweise zerbersten schadhafte Schleifwerkzeuge bei einem solchen Probelauf.
h) Tragen Sie eine Schutzausrüstung. Benutzen Sie je nach Anwendung Gesichtsschutz oder Schutzbrille. Soweit angemessen, tragen Sie eine Staubmaske, einen Gehörschutz, Handschuhe sowie eine Arbeitsschürze, die geeignet sind, Sie vor Schleifkörper- und Werkstückteilen zu schützen.
Die Schutzbrille muss sich eignen, die bei unterschiedlichen Arbeiten weggeschleuderten Partikel abzuwehren. Die Staub- oder die Atemschutzmaske muss in der Lage sein, die bei der Arbeit entstehenden Partikel zu filtern. Eine dauerhaft hohe Lärmbelastung kann zu Gehörverlust führen.
i) Halten Sie umstehende Personen von Ihrem Arbeitsbereich fern. Jeder, der den Arbeitsbereich betritt, muss eine Schutzausrüstung tragen.
Werkstückteile oder Stücke geborstener Schleifkörper können weggeschleudert werden und auch außerhalb des unmittelbaren Arbeitsbereiches Verletzungen verursachen.
j) Falls der Schleifkörper bei der Arbeit mit versteckt liegenden Leitungen oder mit der Anschlussleitung des Elektrowerkzeugs selbst in Berührung kommen kann, halten Sie das Elektrowerkzeug nur an seinen isolierten Grifflächen.
Schneidezubehör, das eine Strom führende Leitung berührt, kann nackte Metallteile des Elektrogeräts unter Strom setzen und dem Bediener einen Stromschlag versetzen.
k) Halten Sie die Anschlussleitung des Elektrowerkzeugs stets vom drehenden Schleifkörper fern.
Falls Sie die Kontrolle über das Elektrowerkzeug verlieren, kann die Anschlussleitung durchtrennt oder erfasst werden, und Ihre Hand oder Ihr Arm in das sich drehende Einsatzwerkzeug geraten.
I) Legen Sie das Elektrowerkzeug niemals ab, bevor der Schleifkörper vollständig zum Stillstand gekommen ist.
Der sich drehende Schleifkörper kann in Berührung mit der Ablagefl äche geraten, wodurch Sie die Kontrolle über das Elektrowerkzeug verlieren können.
m) Lassen Sie das Elektrowerkzeug nicht laufen, während Sie es tragen.
Der sich drehende Schleifkörper kann bei versehentlicher Berührung Ihre Kleidung erfassen und in Ihren Körper gezogen werden.
n) Reinigen Sie regelmäßig die Lüftungsöff nungen des Elektrowerkzeugs.
Übermäßige Ansammlungen von Metallstaub könnten zu elektrischen Gefährdungen führen.
o) Verwenden Sie das Elektrowerkzeug nicht in der Nähe entfl ammbarer Materialien.
Funken könnten diese Materialien entzünden.
p) Verwenden Sie keine Zubehörteile, die fl üssige Kühlmittel erfordern.
Die Verwendung von Wasser oder anderen flüssigen Kühlmitteln kann zu einem elektrischen Schlag oder Schock führen.
RÜCKSCHLAG UND DAZU GEHÖRIGE SICHERHEITSHINWEISE
Rückschlag ist die plötzliche Reaktion infolge eines Verklemmens oder Verhakens eines drehenden Schleifkörpers, eines Schleiftellers oder einer Drahtbürste etc. Dieses Verklemmen oder Verhaken führt zu einem plötzlichen Stopp des rotierenden Schleifkörpers, wodurch ein unkontrolliertes Elektrowerkzeug an der Blockierstelle ruckartig gegen die Drehrichtung des Schleifkörpers bewegt wird.
Wenn beispielsweise eine Schleifscheibe im Werkstück verklemmt oder verhakt wird, kann sich die Kante der in die Blockierstelle eindringenden Schleifscheibe in die Oberfläche des Werkstücks graben, wodurch die Schleifscheibe ausbrechen oder einen Rückschlag verursachen kann. Je nach Drehrichtung der Scheibe an der Blockierstelle kann sich die Schleifscheibe dabei auf die Bedienperson zu oder von ihr weg bewegen.
Schleifscheiben können unter diesen Umständen auch brechen. Zum Rückschlag kommt es in Folge einer falschen und/oder nicht ordnungsgemäßen Verwendung des Elektrowerkzeugs. Dies kann durch geeignete Vorsichtsmaßnahmen vermieden werden, die im Folgenden beschrieben werden.
a) Halten Sie das Elektrowerkzeug stets gut fest und bringen Sie Ihren Körper und Ihren Arm in eine Position, in der Sie mögliche Rückschlagkräfte abfangen können. Verwenden Sie immer den Zusatzgriff, falls vorhanden, um beim Hochlauf die größtmögliche Kontrolle über Rückschlagkräfte oder Reaktionsmomente zu haben. Der Bediener kann Rückschlagkräfte oder Reaktionsmomente durch geeignete Vorsichtsmaßnahmen beherrschen.
b) Bringen Sie Ihre Hand nie in die Nähe rotierenden Einsatzwerkzeuge.
Das Einsatzwerkzeug könnte sich beim Rückschlag über Ihre Hand bewegen.
c) Meiden Sie den Bereich, in den sich das Elektrowerkzeug bei einem Rückschlag bewegen würde.
Durch den Rückschlag wird das Elektrowerkzeug ruckartig entgegen der Drehrichtung der Schleifscheibe an der Blockierstelle bewegt.
d) Arbeiten Sie besonders vorsichtig im Bereich von Ecken und scharfen Kanten etc. Verhindern Sie, dass Einsatzwerkzeuge vom Werkstück zurückprallen und verklemmen.
An Ecken und scharfen Kanten oder beim Abprallen neigen rotierende Einsatzwerkzeuge dazu, sich zu verklemmen, was in weiterer Folge zum Verlust der Kontrolle des Werkzeugs oder zum Rückschlag führt.
e) Verwenden Sie kein Ketten- oder gezähntes Sägeblatt. Solche Einsatzwerkzeuge führen häufig zu Rückschlag oder zum Verlust der Kontrolle über das Elektrowerkzeug.
SICHERHEITSHINWEISE SPEZIELL FÜR SCHLEIFARBEITEN
a) Benutzen Sie keine zu große Schleifpapierscheiben. Halten Sie sich bei der Auswahl des Schleifpapiers an die Empfehlungen des Herstellers.
Bei Schleifpapierscheiben, die über die Schleifunterlage vorstehen besteht die Gefahr eines Einreißens, wodurch sich die Scheibe verfangen oder zerren kann, oder ein Rückstoß verursacht werden kann.
SICHERHEITSHINWEISE SPEZIELL FÜR POLIERARBEITEN
a) Lassen Sie kein loses Teil der Polierkappe oder ihre Befestigungsschnüre frei mitdrehen.
Stecken Sie lose Befestigungsschnüre entweder fest, oder kürzen Sie sie.
Lose, sich mitdrehende Befestigungsschnüre können sich um Ihre Finger wickeln, oder sich am Werkstück verfangen.
VORSICHTSMASSNAHMEN BEI DER BENUTZUNG DES ELEKTRONISCHEN SCHLEIFER/ POLIERER
-
Niemals eine Schleifscheibe an diesem Werkzeug anbringen und versuchen, es als Winkelschleifer zu verwenden.
-
Immer Körper-Handgriff und Seiten-Handgriff des Elektrowerkzeugs festhalten, weil sonst die entstehende Gegenkraft zu ungenauem und sogar gefährlichem Arbeiten führen kann.
-
Stellen Sie sicher, dass durch die Verwendung verursachte Funken keine Gefährdung darstellen, d, h, dass sie nicht auf Personen oder entfl ammbares Material treff en.
-
Verwenden Sie immer Schutzbrillen und Gehörschutz, und verwenden Sie sonstige persönliche Schutzausrüstung wie Handschuhe, eine Schürze und einen Helm wie erforderlich.
-
Verwenden Sie immer Augen- und Gehörschutz. Tragen Sie sonstige persönliche Schutzausrüstung wie Handschuhe, eine Schürze und einen Helm wie erforderlich. Wenn Sie Zweifel haben, so tragen Sie die Schutzausrüstung.
-
Anbringen der Schleifscheibe und Lammfellhaube.
○ Falsches Anbringen der Lammfellhaube kann Vibration verursachen.
○ Einen Schraubenschlüssel verwenden, um die Unterlegmutter ausreichend fest anzuziehen.
○ Nach dem Loslassen des Verriegelungsstiftes sicherstellen, daß er in Normalstellung zurückgekehrt ist.
Deutsch
- RCD (Fehlerstromschutzschalter)
Wir empfehlen den ständigen Einsatz eines
Fehlerstromschutzschalters mit einem Nennstrom bis 30 mA.
SYMBOLE
WARNUNG
Die folgenden Symbole werden für diese Maschine verwendet. Achten Sie darauf, diese vor der Verwendung zu verstehen.
 | SP18VA: Elektronischer Schleifer/Polierer |
 | Lesen Sie sämtliche Sicherheitshinweise und Anweisungen durch. |
 | Tragen Sie immer einen Augenschutz. |
 [IMAGE]  | Nur für EU-LänderWerfen Sie Elektrowerkzeuge nicht in den Hausmüll!Gemäß der Europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik- Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden. |
| V Nennspannung | |
 | Wechselstrom |
| min-1 | Umdrehungen bzw. Zyklen pro Minute |
 | Einschalten ON |
 | Ausschalten OFF |
 | Ziehen Sie den Hauptstecker aus der elektrischen Steckdose ab. |
^ | Warnung |
 | Werkzeug der Klasse II |
STANDARDZUBEHÖR
Zusätzlich zum Hauptgerät (1 Gerät) enthält die Packung das nachfolgend aufgelistete Zubehör.
(1)Gummischleifteller 1
(2) Schlaufenhandgriff
(mit Schraube und Beilegscheibe) ....1
(3) Schraubenschlüssel 1
Das Standardzubehör kann ohne vorherige
Bekanntmachung jederzeit geändert werden.
ANWENDUNGSGEBIETE
○ Schleifen von Metallfl ächen
○ Vorschleifen von Metallflächen vor dem Anstrich, Rostentfernung oder Entfernung alter Farbe vor dem Wiederanstrich.
○ Endbearbeitung von Holzarbeiten, Abschleifen von Vorsprüngen bei Fugen oder zusammengelegten Hölzern.
○ Vorschleifen von Holzflächen vor dem Anstreichen.
○ Polieren oder Glänzendmachen von gestrichenen Metallfl ächen, wie bei Automobilen, Zügen, Aufzügen, Kühlschränken, Nähmaschinen, Waschmaschinen, Metallvorrichtungen usw.
○ Polieren lackierter Flächen bei Holzmöbeln usw.
○ Glänzendmachen von Kunststoff oder Hartgummiprodukten.
TECHNISCHE DATEN
| Spannung (je nach Gebiet)* | (110 V, 120 V, 220 V, 230 V, 240 V)~ |
| Leistungsaufnahme 1250 W* | |
| Leerlaufdrehzahl | 0 – 3400 min-1 |
| Umdrehungszahl | 3750 min-1 |
| Schleifpapierscheibengröße (Außendurchmesser × Innendurchmesser) | 180 × 22 mm |
| Gewicht (ohne Kabel, Standardzubehör) | 2,8 kg |
*Vergessen Sie nicht, die Produktangaben auf dem Typenschild zu überprüfen, da sich diese je nach Verkaufsgebiet ändern.
HINWEIS
Aufgrund des ständigen Forschungs- und Entwicklungsprogramms von HiKOKI sind Änderungen der hier gemachten technischen Angaben vorbehalten.
MONTAGE UND BETRIEB
| Aktion | Abbildung | Seite |
| Befestigung eines Bügelgriffs | 1 | 66 |
| Zusammenbau der Schleifscheibe | 2 | 66 |
| Zusammenbau der Lammfellhaube | 3 | 66 |
| Schalterbedienung und Betrieb mit verschiedener Geschwindigkeit | 4 | 66 |
| Schleifbetrieb | 5 | 67 |
| Austausch der Kohlebürste | 6 | 67 |
| Auswahl des Zubehörs | — | 68 |
Die Motordrehzahl kann durch Einstellen der Währscheibe eingestellt werden; durch Drehen der Drehscheibe in Richtung „6“ kann sie erhöht und durch Drehen der Drehscheibe in Richtung „1“ gesenkt werden.
Die Motordrehzahl wählen, die der durchzuführenden Arbeit entspricht. Die folgende Tabelle zeigt Richwerte für die Motordrehzahlen, entsprechend verschiedener Einsatzzwecke.
| Drehschei-benanzeige | U min ^-1 | Art der Arbeit |
| 1 | 600 | Polieren |
| 2 | 1100 | |
| 3 | 1700 | |
| 4 | 2300 | |
| 5 | 2900 | Schleifen |
| 6 | 3400 |
VORSICHT
Die Drehscheibe kann nicht weiter als auf Stellung „6“ oder „1“ auf der Skala gedreht werden.
Schleifarbeit
(1) Dieses Gerät ist so konstruiert, ausreichende Polier-(Schleif-) Kraft bei leichtem Andrücken gegen die polier/Schleifoberfläche zu liefern. Es ist mit einer elektronischen Steuerschaltung versehen, die sicherstellt, daß der Motor bei Belastung nicht langsamer läuft. Darum ist es nicht erforderlich, die Sandschleifscheibe fest gegen die zu schleifenden Flächen zu drücken; dadurch würde der Motor nur überlastet, und die Überlastungs-Schutzschaltung würde den Motor ausschalten. Wenn dieser Fall eintritt, das Gerät mit dem Netzschalter aus- und wieder einschalten.
Dann läuft es wieder mit der richtigen Motordrehzahl.
(2) Nicht die gesamte Fläche der Schleifpapierscheibe auf das Werkstück auflegen. Wie in Abb. 5 gezeigt, sollte die Schleifmaschine in einem Winkel von etwa 15–25° zur Oberfl äche des Werkstückes gehalten werden, so daß die Außenkante der Schleifpapierscheibe das Werkstück berührt. (3) Vorsichtsmaßnahme direkt nach Beendigung einer Arbeit: Nach dem Ausschalten die Schleifmaschine erst ablegen, wenn die Schleifpapierscheibe vollständig zum Stillstand gekommen ist. Durch diese Vorsichtsmaßnahme werden nicht nur ernsthafte Unfälle vermieden, sondern auch, daß Staub und Späne in die Maschine gesaugt werden.
Polierarbeit
(1) Es können sowohl gekrümmte wie ebene Flächen wirkungsvoll bearbeitet werden. Die Poliermaschine nicht übermäßig stark auf die Oberfläche des Werkstückes drücken. Das Gewicht der Poliermaschine allein reicht aus, optimale Polierwirkung zu erzielen. Übermäßiger Druck führt zu einem schlechten Oberfl ächenzustand und kann möglicherweise eine Überbelastung des Motors verursachen.
(2) Die Polierscheibe, das Poliermittel oder Wachs sollten entsprechend dem Material des Werkstückes und der gewünschten Oberfl ächenbehandlung ausgewählt werden. Optimaler Poliereff ekt läßt sich folgendermaßen erzielen:
○ Vor dem Polieren mit der Schleifmaschine mit einer feinkörnigen Schleifpapierscheibe.
○ Polieren mit der Lammfellhaube mit Poliermittel und/oder Wachs. Etwas Poliermittel und/oder Wachs auf die Oberfl äche des Werkstückes auftragen und mit der Lammfellhaube polieren.
VORSICHT
○ Immer sorgfältig vermeiden, daß Gummischlauchleitung die Wollkappe oder die Schleifscheibe beim Betrieb berührt. Wenn die Leitung diese Teile berührt, kann sie sich verfangen.
○ Verwenden Sie den Arretierstift nicht zum Anhalten des Werkzeugs. Dies könnte zu einer Beschädigung des Getriebes oder der Werkzeugabtrennung führen.
WARTUNG UND INSPEKTION
1. Inspektion der Befestigungsschrauben
Inspizieren Sie regelmäßig alle Befestigungsschrauben und stellen Sie sicher, dass sie richtig festgezogen sind. Sollte eine der Schrauben locker werden, ziehen Sie sie sofort wieder fest an. Falls dies nicht getan wird, könnte das zu ernsthaften Gefahren führen.
2. Inspektion der Kohlebürsten (Abb. 6)
Im Motor sind Kohlebürsten verwendet, die Verbrauchsteile sind. Da übermäßig abgenutzte Kohlebürsten Motorstörungen verursachen können, ersetzen Sie die Kohlebürsten durch neue mit der in der Abbildung aufgeführten Nummer ⓐ, wenn sie bis zur „Verschleißgrenze“ ⓑ oder in deren Nähe abgenutzt worden sind. Darüber hinaus müssen die Kohlebürsten immer sauber gehalten werden und sich in der Halterung frei bewegen können.
3. Austausch einer Kohlebürste (Abb. 6)
Der Bürstendeckel wird mit einem Steckschlüssel abmontiert. Dann kann die Kohlebürste leicht entfernt werden.
4. Wartung des Motors
Die Motorwicklung ist das „HERZ“ des Elektrowerkzeugs. Daher ist besonders sorgfältig darauf zu achten, daß die Wicklung nicht beschädigt wird und/oder mit Öl oder Wasser in Berührung kommt.
5. Reinigung des Verriegelungsstift-Teils
Wenn der Verriegelungsstift-Teil schmutzig geworden ist, sofort reinigen.
VORSICHT
Bei Betrieb und Wartung von Elektrowerkzeugen müssen die Sicherheitsvorschriften und Normen beachtet werden.
GARANTIE
Auf HiKOKI-Elektrowerkzeuge gewähren wir eine Garantie unter Zugrundelegung der jeweils geltenden gesetzlichen und landesspezifischen Bedingungen. Dieses Garantie erstreckt sich nicht auf Schäden, die auf Missbrauch, bestimmungswidrigen Einsatz oder normalen Verschleiß zurückzuführen sind. Im Schadensfall senden Sie das nicht zerlegte Elektrowerkzeug zusammen mit dem GARANTIESCHEIN, den Sie am Ende dieser Bedienungsanleitung finden, an ein von HiKOKI autorisiertes Servicezentrum.
Information über Betriebslärm und Vibration
Die gemessenen Werte wurden entsprechend EN60745 bestimmt und in Übereinstimmung mit ISO 4871 ausgewiesen.
Gemessener A-gewichteter Schallpegel: 94 dB (A).
Gemessener A-gewichteter Schalldruck: 83 dB (A). Messunsicherheit K: 3 dB (A).
Gehörschutz tragen.
Gesamtvibrationswerte (3-Achsen-Vektorsumme), bestimmt gemäß EN60745.
Polieren:
Vibrationsemissionswert a_h , P = 5,6 m/s ^2
Messunsicherheit K = 2,2 m/s²
Schleifen:
Vibrationsemissionswert a_h , DS = 3,8 m/s ^2
Messunsicherheit K = 1,5 m/s²
Der angegebene Vibrationsgesamtwert wurde nach einer Standardtestmethode gemessen und kann zum Vergleich zwischen verschiedenen Werkzeugen dienen.
Er kann auch für eine Vorbeurteilung der Aussetzung verwendet werden.
Deutsch
WARNUNG
☐ Der Vibrationsemissionswert während der tatsächlichen Benutzung des Elektrowerkzeugs kann von dem deklarierten Gesamtwert abweichen, abhängig davon, wie das Werkzeug verwendet wird.
○ Legen Sie Sicherheitsmaßnahmen zum Schutz des Bedieners fest, die auf einer Expositionseinschätzung unter den tatsächlichen Benutzungsbedingungen beruhen (unter Berücksichtigung aller Bereiche des Betriebszyklus, darunter neben der Triggerzeit auch die Zeiten, in denen das Werkzeug ausgeschaltet ist oder im Leerlaufbetrieb läuft).
HINWEIS
Aufgrund des ständigen Forschungs- und Entwicklungsprogramms von HiKOKI sind Änderungen der hier gemachten technischen Angaben vorbehalten.
AVERTISSEMENTS DE SÉCURITÉ GÉNÉRAUX POUR L'OUTIL
⚠ AVERTISSEMENT
Hikoki Power Tools Deutschland GmbH
Hikoki Power Tools Österreich GmbH
IndustrieZentrum NÖ –Süd, Straße 7, Obj. 58/A6 2355
Wiener Neudorf, Austria
Tel: +43 2236 64673/5
Fax: +43 2236 63373
URL: http://www.hikoki-powertools.at
