MANUAL DE USUARIO SP 18VA HITACHI

3) Seguridad personal

a) Esté atento, preste atención a lo que hace y utilice el sentido común cuando utilice una herramienta eléctrica. No utilice una herramienta eléctrica cuando esté cansado o esté bajo la infl uencia de drogas, alcohol o medicación. La distracción momentánea cuando utiliza herramientas eléctricas puede dar lugar a lesiones personales graves. b) Utilice un equipo de protección. Utilice siempre una protección ocular. El equipo de protección como máscara para el polvo, zapatos de seguridad antideslizantes, casco o protección auditiva utilizado en las situaciones adecuadas reducirá las lesiones personales. c) Evite un inicio involuntario. Asegúrese de que el interruptor está en “off ” antes de conectar la herramienta a una fuente de alimentación o batería, cogerla o transportarla. El transporte de herramientas eléctricas con el dedo en el interruptor o el encendido de herramientas eléctricas con el interruptor encendido puede provocar accidentes. d) Retire las llaves de ajuste antes de encender la herramienta eléctrica. Si se deja una llave en una pieza giratoria de la herramienta eléctrica podrían producirse lesiones personales. e) No se extralimite. Mantenga un equilibrio adecuado en todo momento. Esto permite un mayor control de la herramienta eléctrica en situaciones inesperadas. f) Vístase adecuadamente. No lleve prendas sueltas o joyas. Mantenga el pelo, la ropa y los guantes alejados de las piezas móviles. La ropa suelta, las joyas y el pelo largo pueden quedar atrapados en las piezas móviles. g) Si se proporcionan dispositivos para la conexión de extracción de polvo e instalaciones de recogida, asegúrese de que están conectados y se utilizan adecuadamente. La utilización de un sistema de recogida de polvo puede reducir los riesgos relacionados con el polvo.

4) Utilización y mantenimiento de las herramientas

eléctricas a) No fuerce la herramienta eléctrica. Utilice la herramienta eléctrica correcta para su aplicación. La herramienta eléctrica correcta trabajará mejor y de forma más segura si se utiliza a la velocidad para la que fue diseñada. b) No utilice la herramienta eléctrica si el interruptor no la enciende y apaga. Las herramientas eléctricas que no pueden controlarse con el interruptor son peligrosas y deben repararse. c) Desconecte el enchufe de la fuente eléctrica o la batería de la herramienta eléctrica antes de hacer ajustes, cambiar accesorios o almacenar herramientas eléctricas. Estas medidas de seguridad preventivas reducen el riesgo de que la herramienta eléctrica se ponga en marcha accidentalmente. d) Guarde las herramientas eléctricas que no se utilicen fuera del alcance de los niños, y no permita que utilicen las herramientas eléctricas personas no familiarizadas con las mismas o con estas instrucciones. Las herramientas eléctricas son peligrosas si son utilizadas por usuarios sin formación.

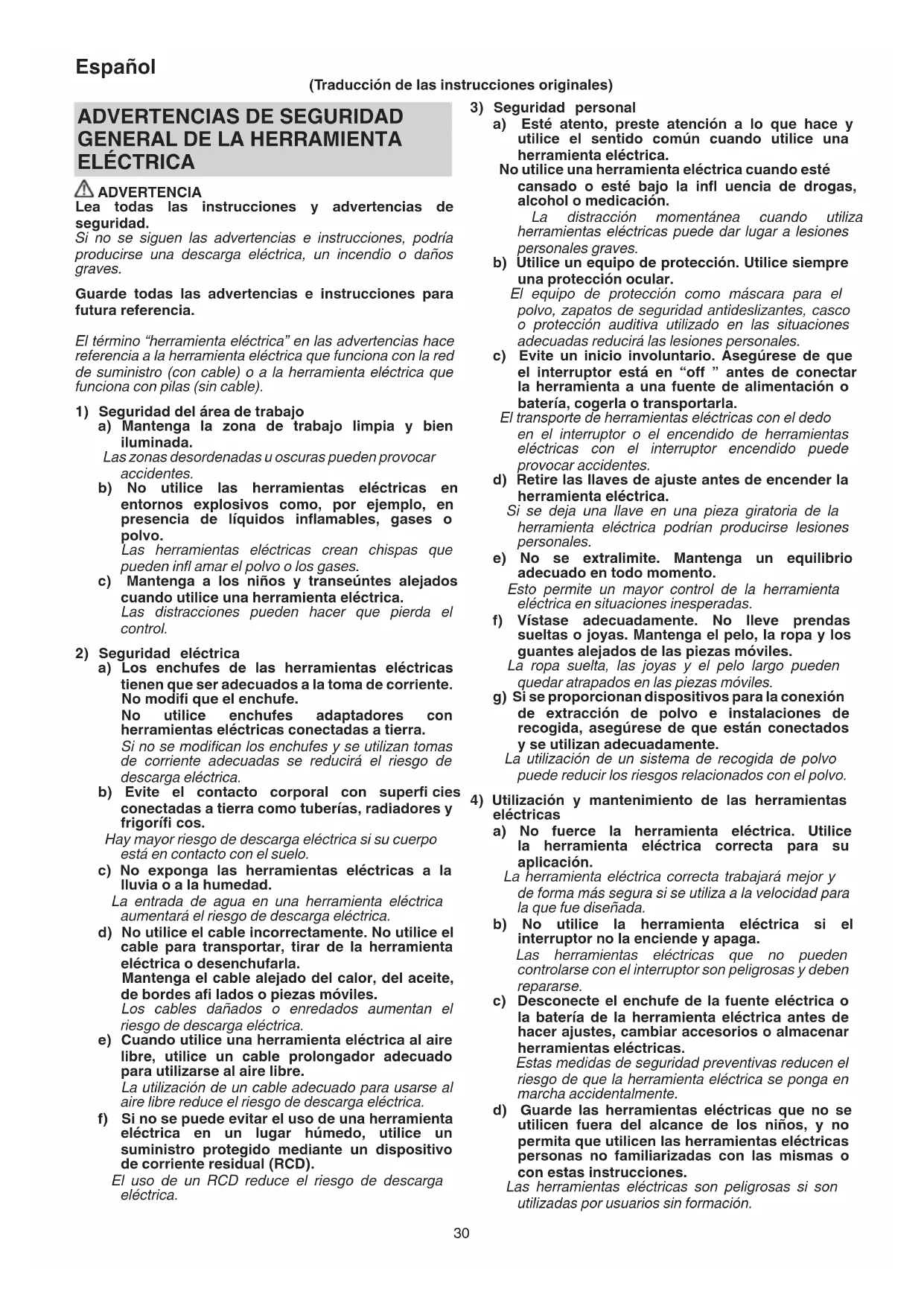

ADVERTENCIAS DE SEGURIDAD

GENERAL DE LA HERRAMIENTA

ELÉCTRICA ADVERTENCIA Lea todas las instrucciones y advertencias de seguridad. Si no se siguen las advertencias e instrucciones, podría producirse una descarga eléctrica, un incendio o daños graves. Guarde todas las advertencias e instrucciones para futura referencia. El término “herramienta eléctrica” en las advertencias hace referencia a la herramienta eléctrica que funciona con la red de suministro (con cable) o a la herramienta eléctrica que funciona con pilas (sin cable).

1) Seguridad del área de trabajo

a) Mantenga la zona de trabajo limpia y bien iluminada. Las zonas desordenadas u oscuras pueden provocar accidentes. b) No utilice las herramientas eléctricas en entornos explosivos como, por ejemplo, en presencia de líquidos infl amables, gases o polvo. Las herramientas eléctricas crean chispas que pueden infl amar el polvo o los gases. c) Mantenga a los niños y transeúntes alejados cuando utilice una herramienta eléctrica. Las distracciones pueden hacer que pierda el control.

2) Seguridad eléctrica

a) Los enchufes de las herramientas eléctricas tienen que ser adecuados a la toma de corriente. No modifi que el enchufe. No utilice enchufes adaptadores con herramientas eléctricas conectadas a tierra. Si no se modifi can los enchufes y se utilizan tomas de corriente adecuadas se reducirá el riesgo de descarga eléctrica. b) Evite el contacto corporal con superfi cies conectadas a tierra como tuberías, radiadores y frigorífi cos. Hay mayor riesgo de descarga eléctrica si su cuerpo está en contacto con el suelo. c) No exponga las herramientas eléctricas a la lluvia o a la humedad. La entrada de agua en una herramienta eléctrica aumentará el riesgo de descarga eléctrica. d) No utilice el cable incorrectamente. No utilice el cable para transportar, tirar de la herramienta eléctrica o desenchufarla. Mantenga el cable alejado del calor, del aceite, de bordes afi lados o piezas móviles. Los cables dañados o enredados aumentan el riesgo de descarga eléctrica. e) Cuando utilice una herramienta eléctrica al aire libre, utilice un cable prolongador adecuado para utilizarse al aire libre. La utilización de un cable adecuado para usarse al aire libre reduce el riesgo de descarga eléctrica. f) Si no se puede evitar el uso de una herramienta eléctrica en un lugar húmedo, utilice un suministro protegido mediante un dispositivo de corriente residual (RCD). El uso de un RCD reduce el riesgo de descarga eléctrica. (Traducción de las instrucciones originales) 0000BookSP18VA.indb300000BookSP18VA.indb30 2017/12/0416:50:162017/12/0416:50:1631 Español e) Realice el mantenimiento de las herramientas eléctricas. Compruebe si las piezas móviles están mal alineadas o unidas, si hay alguna pieza rota u otra condición que pudiera afectar al funcionamiento de las herramientas eléctricas. Si la herramienta eléctrica está dañada, llévela a reparar antes de utilizarla. Se producen muchos accidentes por no realizar un mantenimiento correcto de las herramientas eléctricas. f) Mantenga las herramientas de corte afi ladas y limpias. Las herramientas de corte correctamente mantenidas con los bordes de corte afi lados son más fáciles de controlar, y existe menor riesgo de que se atasquen. g) Utilice la herramienta eléctrica, los accesorios y las brocas de la herramienta, etc. de acuerdo con estas instrucciones, teniendo en cuenta las condiciones laborales y el trabajo que se va a realizar. La utilización de la herramienta eléctrica para operaciones diferentes a las previstas podría dar lugar a una situación peligrosa.

a) Solicite a un experto cualifi cado que revise la herramienta eléctrica y que utilice solo piezas de repuesto idénticas. Esto garantizará el mantenimiento de la seguridad de la herramienta eléctrica. PRECAUCIÓN Mantenga a los niños y a las personas enfermas alejadas. Cuando no se utilicen, las herramientas deben almacenarse fuera del alcance de los niños y de las personas enfermas.

ADVERTENCIAS DE SEGURIDAD

COMUNES PARA LAS OPERACIONES

a) Esta herramienta eléctrica está diseñada para que funcione como moledora o pulidora. Lea todas las advertencias de seguridad, instrucciones, ilustraciones y especifi caciones proporcionadas con esta herramienta. Si no se siguen las instrucciones indicadas a continuación podría producirse una descarga eléctrica, un incendio o daños graves. b) No se recomienda realizar operaciones de cepillado o corte. Las operaciones para las que no se diseñó la herramienta eléctrica podrían producir un riesgo y causar daños personales. c) No utilice accesorios que no estén diseñados y estén recomendados específi camente por el fabricante de la herramienta. El hecho de que el accesorio pueda acoplarse en la herramienta eléctrica no garantiza un funcionamiento seguro. d) La velocidad nominal del accesorio debe ser al menos igual a la velocidad máxima marcada en la herramienta eléctrica. La utilización de accesorios a una velocidad superior a su velocidad nominal podría provocar que se rompieran o se descompusieran. e) El diámetro exterior y el grosor de su accesorio deben estar dentro de la clasifi cación de capacidad de su herramienta eléctrica. Los accesorios de tamaño incorrecto no pueden supervisarse o controlarse adecuadamente. f) El montaje roscado de accesorios debe coincidir con la rosca del husillo de la amoladora. Para los accesorios instalados por medio de bridas, el orifi cio del mandril del accesorio debe coincidir con el diámetro de posicionamiento de la brida. Los accesorios que no coincidan con la estructura de montaje de la herramienta eléctrica se desequilibrarán, vibrarán en exceso y pueden causar una pérdida de control.

No utilice accesorios dañados. Antes de cada uso, revise el accesorio, comprobando aspectos tales como si las ruedas abrasivas tienen grietas o roturas, las almohadillas de respaldo tienen grietas, rasgaduras o desgaste excesivo o el cepillo metálico está suelto o con el metal roto. Si se cae la herramienta eléctrica o el accesorio, compruebe si está dañado o instale un accesorio sin dañar. Tras inspeccionar e instalar un accesorio, tanto usted como los viandantes deben alejarse del plano del accesorio giratorio y utilizar la herramienta eléctrica a máxima velocidad sin carga durante un minuto. Los accesorios dañados se romperán durante este periodo de prueba.

Utilice un equipo de protección personal. Dependiendo de la aplicación, utilice protector facial, gafas protectoras o gafas de seguridad. Si procede, utilice máscara para polvo, protectores auditivos, guantes y mono capaz de detener pequeños fragmentos abrasivos o piezas de trabajo.

El protector ocular debe ser capaz de detener los desechos que salen desprendidos generados por las diferentes operaciones. La máscara para polvo o respirador debe ser capaz de fi ltrar partículas generadas por su operación. Una exposición prolongada a un ruido de intensidad elevada podría producir pérdida de audición.

i) Mantenga a los viandantes alejados del área de

trabajo. Toda persona que entre en la zona de trabajo debe utilizar equipo de protección personal. Los fragmentos de un trabajo o un accesorio roto pueden salir despedidos y causar daños más allá del área de operación inmediata.

Sujete la herramienta eléctrica solo por las superfi cies de agarre aisladas cuando realice una operación en la que el accesorio de corte pueda entrar en contacto con el cableado oculto o su propio cable. Si el accesorio de corte entra en contacto con un cable con corriente, las partes metálicas expuestas de la herramienta eléctrica pueden transmitir esa corriente y provocar una descarga eléctrica al operador. k) Coloque el cable cerca del accesorio giratorio. Si pierde el control, el cable podría cortarse o engancharse y la mano o el brazo podrían entrar en el accesorio giratorio.

No coloque boca abajo la herramienta eléctrica hasta que el accesorio se haya parado completamente. El accesorio giratorio podría agarrar la superfi cie y descontrolar la herramienta eléctrica. m) No ponga en marcha la herramienta eléctrica cuando la lleve al lado. Un contacto accidental con el accesorio giratorio podría enganchar la ropa y el accesorio podría provocarle lesiones. n) Limpie regularmente las ranuras de ventilación de aire de la herramienta eléctrica. El ventilador del motor extraerá el polvo del interior de la carcasa, y la acumulación excesiva de metal en polvo podría producir peligros eléctricos. o) No utilice la herramienta eléctrica cerca de materiales infl amables. Las chispas podrían quemar dichos materiales. p) No utilice accesorios que requieran refrigerantes líquidos. El uso de agua u otros refrigerantes líquidos podría provocar electrocución o descargas eléctricas. 0000BookSP18VA.indb310000BookSP18VA.indb31 2017/12/0416:50:172017/12/0416:50:1732 Español

RETROCESO Y ADVERTENCIAS

RELACIONADAS El retroceso es una reacción repentina a una rueda giratoria, almohadilla de soporte, cepillo u otro accesorio atrapado o enganchado. El bloqueo o enganche causa una parada rápida del accesorio giratorio que, a su vez, hace que la herramienta eléctrica no controlada vaya en la dirección opuesta del giro del accesorio en el punto de atasco. Por ejemplo, si una rueda de abrasión se engancha o queda atrapada en la pieza de trabajo, el borde de la rueda que entra en el punto de bloqueo puede hundirse en la superfi cie del material, provocando que la rueda se salga o rebote. La rueda puede saltar en dirección al operario o en sentido contrario, dependiendo de la dirección del movimiento de la rueda en el punto de bloqueo. Estas situaciones también pueden provocar que las ruedas abrasivas se rompan. El retroceso es el resultado de un uso incorrecto o procedimientos/condiciones de funcionamiento incorrectos de la herramienta eléctrica, y puede evitarse tomando las precauciones adecuadas indicadas a continuación.

Agarre la herramienta eléctrica con fi rmeza y coloque el cuerpo y el brazo de forma que le permitan resistir las fuerzas de retroceso de la herramienta. Utilice siempre una agarradera auxiliar, si se incluye, para tener el máximo control posible sobre el rebote o la reacción del par durante la puesta en marcha. El operario puede controlar las reacciones del par o las fuerzas de retroceso si se toman las precauciones adecuadas. b) No coloque nunca la mano cerca del accesorio giratorio. Su mano podría recibir el retroceso del accesorio.

No coloque el cuerpo en la zona en la que la herramienta eléctrica se moverá en caso de producirse retroceso. El retroceso impulsará la herramienta en dirección opuesta al movimiento de la rueda en el punto de bloqueo. d) Tenga especial cuidado cuando trabaje con esquinas, bordes afi lados, etc. Evite que el accesorio rebote y se bloqueo. Las esquinas, bordes afi lados o el rebote tienden a enganchar el accesorio giratorio y causan la pérdida de control y retroceso. e) No coloque una cuchilla talladora de madera o cuchilla dentada en la sierra. Dichas cuchillas suelen provocar retroceso y pérdida de control.

ADVERTENCIAS DE SEGURIDAD

ESPECÍFICAS PARA LAS

OPERACIONES DE MOLIDO

a) No utilice papel de lija demasiado grande. Siga las recomendaciones de los fabricantes a la hora de escoger el papel de lija. El papel de lija que supera la almohadilla de lijado presenta un peligro de laceración y podría provocar el enganche o la rotura del disco o rebote.

ADVERTENCIAS DE SEGURIDAD

ESPECÍFICAS PARA LAS

OPERACIONES DE PULIDO

a) No permita que alguna parte suelta de la tapa de pulido o sus cordones gire libremente. Guarde o corte los cordones sueltos. Los cordones sueltos o que giran pueden enredarse en sus dedos o engancharse en la pieza de trabajo.

1. Nunca montar la muela de alisar y ni intentar usar este

aparato como una amoladora angular.

2. Sujetar siempre fi rmemente el asidero del cuerpo y

el asidero lateral de la herramienta, de lo contrario, la contrafuerza producida podría causar un funcionamiento impreciso e incluso peligroso.

3. Asegúrese de que las chispas resultantes del uso no

constituyan peligro alguno, por ejemplo, que no alcancen a las personas ni que incendien sustancias infl amables.

4. Utilice siempre gafas de seguridad y protectores

auriculares. De requerirse, utilice también otros equipos de protección personal como guantes, delantal y casco.

5. Utilice siempre protectores oculares y auriculares.

Otros equipos de protección personal, como máscara contra el polvo, guantes, casco y delantal se deben usar según se requiera. En caso de dudas, utilice el equipo de protección.

6. Montaje del disco de lijado y de la cubierta de lana.

○ Una instalación impropia del disco de lana puede causar vibraciones. ○ Para apretar sufi cientemente la tuerca con la arandela- freno, emplee una llave. ○ Después de soltar el pasador de bloqueo, compruebe y asegúrese de que haya vuelto a su posición normal.

Se recomienda el uso permanente de un dispositivo de corriente residual con una corriente residual nominal equivalente o inferior a 30 mA. SÍMBOLOS ADVERTENCIA A continuación se muestran los símbolos usados para la máquina. Asegúrese de comprender su signifi cado antes del uso. SP18VA: Lijadora pulidora electrónica Lea todas las instrucciones y advertencias de seguridad. Utilice siempre una protección ocular. Solo para países de la Unión Europea No deseche los aparatos eléctricos junto con los residuos domésticos. De conformidad con la Directiva Europea 2002/96/CE sobre residuos de aparatos eléctricos y electrónicos y su aplicación de acuerdo con la legislación nacional, las herramientas eléctricas cuya vida útil haya llegado a su fi n se deberán recoger por separado y trasladar a una planta de reciclaje que cumpla con las exigencias ecológicas. V Voltaje nominal Corriente alterna min

Revoluciones o reciprocaciones por minuto Encendido Apagado Desconecte el enchufe de la toma de corriente 0000BookSP18VA.indb320000BookSP18VA.indb32 2017/12/0416:50:172017/12/0416:50:1733 Español Advertencia Herramienta de clase II

ACCESSORIOS ESTÁNDAR

Además de la unidad principal (1 unidad), el paquete contiene los accesorios indicados a continuación. (1) Disco de caucho .........................................................1 (2) Empuñadura en anillo (con perno y arandela) ..............1 (3) Llave de barra .............................................................1 Los accesorios estándar están sujetos a cambio sin previo aviso. APLICACIÓN ○ Alisar superfi cies metálicos ○ Esmerilado preliminar de superfi cies metálicos antes de pintar, eliminación de oxidación, eliminación de pintura vieja antes de volver a pintar. ○ Acabados de trabajos en madera, corregir maderamenessobresalientes de junturas y conjuntos. ○ Esmerilado preliminar de superfi cies de madera antes de aplicar pintura. ○ Pulimentar o esmerilar superfi cies metálicos pintados tales como los de automóviles, trenes, elevadores, refrigedores, máquinas de cocer, lavadoras e instrumentos metálicos. ○ Pulimentar superfi cies barnizadas, muebles de madera etc. ○ Atornillar resina sintética o productos de ebonita. ESPECIFICACIONES Voltaje (por áreas)* (110 V, 120 V, 220 V, 230 V, 240 V) Acometida 1250 W* Velocidad de marcha en vacío 0 – 3400 min

Velocidad nominal 3750 min

Diámetro del disco esmerilador (Diám. ext. × diám. intern.): 180 × 22 mm Peso (sin cable, accesorio estándar) 2,8 kg

• Verifi car indefectiblemente los datos de la placa de características de la máquina, pues varían de acuerdo al país de destino. NOTA Debido al programa continuo de investigación y desarrollo de HiKOKI estas especifi caciones están sujetas a cambio sin previo aviso.

MONTAJE Y FUNCIONAMIENTO

Acción Figura Página Montaje de un asa circular 1 66 Ensamblaje del disco de lijado 2 66 Ensamblaje de la cubierta de lana 3 66 Alternar operación y operación de velocidad variable

Operación de la lijadora 5 67 Sustitución de la escobilla de carbón

Selección de los accesorios ― 68 La velocidad del motor de podrá variarse girando el dial; si lo gira hacia “6”, aumentará y si lo gira de hacia “1”, disminuirá. Seleccione la velocidad adecuada al trabajo que esté realizando. En la tabla siguiente se indican la velocidad del motor correspondiente a cada indicación de la escala del dial y el tipo de trabajo adecuado a la misma. Indicación del dial min

PRECAUCIÓN El dial no podrá girarse más allá de “6” o “1” de la escalaen sus respectivos sentidos. Operación de esmerilado (1) Esta unidad ha sido deseñada para ofrecer sufi ciente potencia de lustrado (lijado) con el disco ligeramente presionado contra la superfi cie que desee lijar/lustrarse: dispone de un circuito controlador electrónico para asegurar que no disminuya la velocidad el motor aunque se le aplique carga. Por lo tanto no será necesario presionar con fuerzas el disco contra la superfi cie; si lo hace, el motor puede sobrecargarse, haciendo que el dispositivo de protección contra sobrecarga se active y corte de alimentación del motor. Cuando suceda esto, abra (OFF) y vuelva a cerrar (ON) el inturruptor de alimentación para reponer la unidad, ésta reanudará el giro a la velocidad correcta del motor. (2) No aplicar toda la superfi cie del disco a la superfi cie de la pieza de trabajo. Como muestra la Fig. 5, el esmerilador debe ser mantenido en un ángulo aproximadamente entre 15° a 25° en relación a la superfi cie de la pieza de trabajo de tal manera que la porción periférica del disco de esmerilado está frente a la superfi cie de la pieza de trabajo. (3) Precaución inmediatamente después de haber acabado la operación. Después de conectar el conmutador en OFF (desconectado) no deponer el esmerilador antes de que el disco de esmerilado haya parado completamente. Esta precaución no sólo evitará accidentes serios, si no que reducirá también la cantidad de polvo y limaduras absorbidas dentro de la máquina. Operación del pulimentador (1) Las superfi cies curvas tanto como superfi cies lisas pueden ser acabadas efi cientemente. No empujar excesivamente el pulimentador contra la superfi cie de la pieza de trabajo. El sólo peso del mismo pulimentador basta para un pulimentado efi ciente. La presión excesiva resultaría en un acabado pobre y causaría posible recalentamiento al motor. 0000BookSP18VA.indb330000BookSP18VA.indb33 2017/12/0416:50:172017/12/0416:50:1734 Español (2) El disco esmerilador, medio pulimentado o encerado deben ser seleccionados de acuerdo con el material de la pieza de trabajo y con el acabado de superfi cie deseado. Una efi ciencia máxima de pulimentado se alcanzaría al llevar a cabo los siguientes métodos: ○ Pulimentado preliminar con un esmerilador usando un disco de grano fi no. ○ Pulimentar con un disco de lana usando medio pulimentado y/o cera. Aplicar una cantidad pequeña del medio pulimentado y/o cera a la superfi cie de la pieza de trabajo y pulimentar con el disco de lana. PRECAUCIÓN ○ Tenga cuidado para evitar que el cable aislado con tubo de caucho duro toque la cubierta de lana o el disco lijador durante la operación. Si los toca, existe el peligro de que se enrede. ○ No utilice la clavija de bloqueo como freno para detener la herramienta, ya que podría dañar el engranaje o hacer desprender la herramienta.

MANTENIMIENTO E INSPECCIÓN

1. Inspección de los tornillos de montaje

Inspeccione con regularidad todos los tornillos de montaje y asegúrese de que estén bien apretados. Si hay algún tornillo suelto, apriételo inmediatamente. No hacerlo podría provocar riesgos graves.

2. Inspección de las escobillas de carbón (Fig. 6)

El motor emplea escobillas de carbón que son piezas consumibles. Dado que una escobilla excesivamente desgastada puede generar problemas de motor, cambie las escobillas de carbón por otras nuevas que presenten el mismo número ⓐ de escobilla de carbón que se muestra en la fi gura cuando se hayan desgastado o estén cerca del “límite de desgaste” ⓑ. Además, mantenga siempre limpias las escobillas de carbón y compruebe si se mueven libremente dentro de sus portaescobillas.

3. Reemplazar el carbón de contacto (Fig. 6)

Quitar la cápsula de carbón con un destornillador con cabeza pequeña. El carbón de contacto se deja luego se quita con facilidad.

4. Mantenimiento de motor

La unidad de bobinado del motor es el verdadero “corazón” de las herramientas eléctricas. Prestar el mayor cuidado y asegurarse de que el bobinado no se dañe y/o se humedezca con aceite o agua.

5. Limpieza de la sección del pasador de bloqueo

Cuando se ensucie la sección del pasador de bloqueo, límpiela inmediatamente. PRECAUCIÓN En el manejo y el mantenimiento de las herramientas eléctricas, se deberán observar las normas y reglamentos vigentes en cada país. GARANTÍA Las herramientas eléctricas de HiKOKI incluyen una garantía conforme al reglamento específi co legal/nacional. Esta garantía no cubre los defectos o daños debidos al uso incorrecto, el uso excesivo ni tampoco los provocados por el desgaste normal. En caso de reclamación, envíe la herramienta eléctrica, sin desmontar y con el CERTIFICADO DE GARANTÍA que aparece al fi nal de estas instrucciones de uso, al Centro de servicio autorizado de HiKOKI. Información sobre el ruido propagado por el aire y la vibración Los valores medidos se determinaron de acuerdo con la norma EN60745 y se declaran de conformidad con la norma ISO 4871. Nivel de potencia acústica ponderada A: 94 dB (A) Nivel de presión acústica ponderada A: 83 dB (A) Incertidumbre K: 3 dB (A) Utilice protecciones auditivas. Valores totales de la vibración (suma de vectores triax.) determinados de acuerdo con la norma EN60745. Lustrado: Valor de emisión de la vibración

Lijado: Valor de emisión de la vibración
