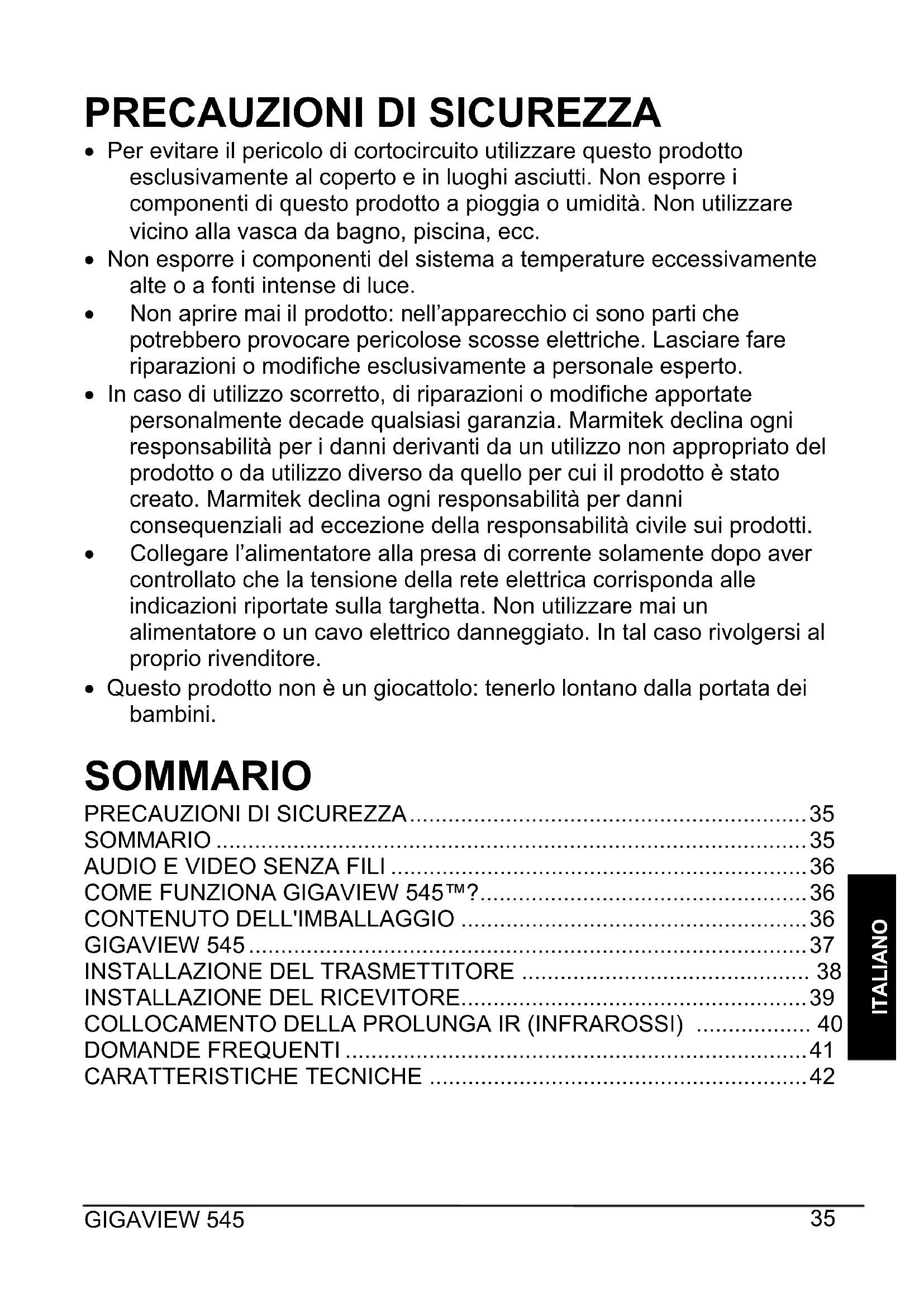

PRECAUZIONI DI SICUREZZA

x Per evitare il pericolo di cortocircuito utilizzare questo prodotto esclusivamente al coperto e in luoghi asciutti. Non esporre i componenti di questo prodotto a pioggia o umidità. Non utilizzare vicino alla vasca da bagno, piscina, ecc. x Non esporre i componenti del sistema a temperature eccessivamente alte o a fonti intense di luce. x Non aprire mai il prodotto: nell’apparecchio ci sono parti che potrebbero provocare pericolose scosse elettriche. Lasciare fare riparazioni o modifiche esclusivamente a personale esperto. x In caso di utilizzo scorretto, di riparazioni o modifiche apportate personalmente decade qualsiasi garanzia. Marmitek declina ogni responsabilità per i danni derivanti da un utilizzo non appropriato del prodotto o da utilizzo diverso da quello per cui il prodotto è stato creato. Marmitek declina ogni responsabilità per danni consequenziali ad eccezione della responsabilità civile sui prodotti. x Collegare l’alimentatore alla presa di corrente solamente dopo aver controllato che la tensione della rete elettrica corrisponda alle indicazioni riportate sulla targhetta. Non utilizzare mai un alimentatore o un cavo elettrico danneggiato. In tal caso rivolgersi al proprio rivenditore. x Questo prodotto non è un giocattolo: tenerlo lontano dalla portata dei bambini. SOMMARIO

x Trasmette immagini e audio stereofonico senza fili attraverso pareti e soffitti. x Compatibile con lettori dvd, ricevitori satellitari, decoder, ecc. di ogni marca. x Guarda tutta l’offerta di canali televisivi digitali sul vostro secondo TV. x Non è disturbato da forni a microonde, reti senza fili (WiFi), Bluetooth, ecc. grazie all’uso della banda di frequenza di 5,8 GHz. x Montare il ricevitore (invisibilmente) dietro il vostro TV o al soffitto vicino al proiettore. COME FUNZIONA GIGAVIEW 545™? E’ molto semplice. Il kit comprende un trasmettitore e un ricevitore. Collegate il trasmettitore all’apparecchio audio/video (per es. il lettore DVD o ricevitore satellitare). Poi collegate il ricevitore al televisore supplementare. Con il cavo di prolunga a infrarossi potete anche continuare a controllare con il vostro telecomando l’apparecchio audio/video posto altrove (o in un armadio chiuso). CONTENUTO DELL'IMBALLAGGIO 1 Trasmettitore A/V (AV transmitter) 1 Ricevitore A/V (AV Receiver). 2 Alimentatori. 1 Cavo di prolunga sensore IR 1 Prolunga IR con 3 LED. 2 Cavi RCA (bianco / rosso / giallo). 1 Adattatore scart (marcato Transmitter). 1 Adattatore scart (marcato Receiver). 1 Istruzioni per l’uso.GIGAVIEW 545

1. Connessione alimentatore

2. Connessione AV Trasmettitore

3. Connessione cavo di prolunga IR

4. Connessione AV Ricevitore

5. Connessione cavo di prolunga sensore IR

7. Selettore canali: il trasmettitore e il ricevitore devono essere impostati

sullo stesso canale.

8. Indicatore LED: alimentazione (POWER)© MARMITEK

1. Collegare il cavo RCA all’ingresso AV sul lato posteriore del

2. Collegare l’altro terminale del cavo all’apparecchio di cui volete

trasmettere il segnale (p.e. VCR, DVD, o TV: collegare il trasmettitore al VCR o ricevitore satellite per permettere di scegliere un canale indipendentemente dalla TV principale). Se l’apparecchio del segnale audio/video è equipaggiata con un connettore SCART utilizzare l’adattatore SCART denominato Transmitter.

3. Mettere il selettore di canale [7] su CH1.

4. Commutare l’interruttore accensione nella posizione OFF.

5. Inserire l’alimentatore nella presa di corrente e inserire la spina di

alimentazione nell’ingresso [1] sul lato posteriore del trasmettitore video (AV Transmitter). Usare solo l’adattatore di alimentazione fornito in dotazione!

6. Commutare l’interruttore accensione sulla posizione ON.

7. Ora si accende il LED di power [8].

8. Sistemare il trasmettitore AV in un posto comodo, se possibile con

spazio libero attorno. Assicurarsi che l’antenna [6] sia collocata verticalmente.GIGAVIEW 545

INSTALLAZIONE DEL RICEVITORE

1. Collegare il cavo RCA all’uscita AV sul lato posteriore del ricevitore

2. Collegare l’altro terminale dei cavi all’ingresso A/V della seconda TV

o del VCR. Fare attenzione alla codificazione colori. Se l’apparecchio non è stata provvista di colori, collegare il connettore giallo al VIDEO IN, il connettore rosso all’AUDIO IN RIGHT ed il connettore bianco all’AUDIO IN LEFT. Preferibilmente utilizzare l’adattatore SCART (denominato Receiver).

3. Mettere il selettore di canale [7] su CH1.

4. Commutare l’interruttore accensione nella posizione OFF.

5. Inserire l’alimentatore nella presa di corrente e inserire la spina di

alimentazione nell’ingresso [1] sul lato posteriore del ricevitore video (AV Receiver). Usare solo l’adattatore fornito in dotazione!

6. Commutare l’interruttore accensione sulla posizione ON.

7. Ora si accende il LED di power [8].

8. Sistemare il ricevitore AV in un posto comodo, se possibile con

spazio libero attorno. Assicurarsi che l’antenna [6] sia collocata verticalmente.© MARMITEK

1. Infilate il cavo di prolunga del sensore IR

nella presa IR IN [5] del ricevitore GigaView 545 e mettetelo nella linea di vista del telecomando.

2. Inserite il cavo di prolunga IR LED nella presa IR OUT [3] del

trasmettitore GigaView 545. Attaccate i LED IR al lato anteriore dei vostri apparecchi AV (audio/video). Ora manderà tutti i comandi ad infrarossi che sono ricevuti dal cavo di prolunga del sensore IR.

Collocare i LED del cavo di prolunga IR esattamente sulla finestra IR (sensore ad infrarossi) delle apparecchiature A/V che volete comandare. x Assicurarsi che i LED del cavo di prolunga IR siano incollati esattamente sul sensore a infrarossi dell’apparecchio A/V (per qualche apparecchio richiede precisione). È facile trovare la posizione esatta puntando la luce di una torcia sul pannello frontale e cercando la finestra del sensore IR. x Tutti i LED IR sono forniti di foglio autoadesivo per incollarli sulla finestra IR del vostro apparecchio A/V. x Provare la posizione ed il funzionamento dei LED IR, prima di incollarli in modo definitivo sulla finestra IR del vostro apparecchio A/V. x Se si usa solo uno o due dei tre LED IR, non usare gli altri LED IR. Non rimuoverli mai dal cavo di prolunga! Informazioni relative all’ambiente per i clienti residenti nell’Unione Europea La direttiva europea 2002/96/EC richiede che le apparecchiature contrassegnate con questo simbolo sul prodotto e/o sull’imballaggio non siano smaltite insieme ai rifi uti urbani non differenziati. Il simbolo indica che questo prodotto non deve essere smaltito insieme ai normali rifi uti domestici. È responsabilità del proprietario smaltire sia questi prodotti sia le altre apparecchiature elettriche ed elettroniche mediante le specifi che strutture di raccolta indicate dal governo o dagli enti pubblici locali. Il corretto smaltimento ed il riciclaggio aiuteranno a prevenire conseguenze potenzialmente negative per l’ambiente e per la salute dell’essere umano. Per ricevere informazioni più dettagliate circa lo smaltimento delle vecchie apparecchiature in Vostro possesso, Vi invitiamo a contattare gli enti pubblici di competenza, il servizio di smaltimento rifi uti o il negozio nel quale avete acquistato il prodotto.GIGAVIEW 545

ITALIANO DOMANDE FREQUENTI Non ricevo un segnale. x Verificare se il selettore di canale [7] del ricevitore e del trasmettitore sono nella stessa posizione. x Verificare se i due apparecchi sono accesi. x Verificare se la TV è impostata sull’ingresso A/V corretto. Il segnale ricevuto è d ebole. x Provare un altro canale (assicurarsi che i due apparecchi rimangano impostati sullo stesso canale. x Spostare il trasmettitore e/o il ricevitore dall’ambiente diretto degli apparecchi A/V. Questi possono influire sulla portata. x Si trova al limite della portata. x Cambiare leggermente la posizione del trasmettitore e/o del ricevitore. L’immagine e il suono sono perfetti, ma il segnale di ritorno non funziona. Osservare le seguenti istruzioni: x Tenere conto del fatto che, a seconda delle circostanze locali, il segnale A/V può superare il segnale del ricevitore IR. Eventualmente provare con distanze più corte. x Controllare se il LED IR è collegato nel modo corretto al trasmettitore AV. x Controllare se il LED IR è stato applicato nel modo corretto, vicino alla finestra IR del vostro apparecchio A/V. C’è l’immagine, ma non c’è suono. x Il GigaView 545™ può trasmettere segnali stereo analogici, come p.e. Dolby Surround. Sistemi digitali come p.e. Dolby 5.1 o Dolby Digital non possono essere trasmessi. Avete ulteriori domande? Consultare www.marmitek.com.© MARMITEK

CARATTERISTICHE TECNICHE Specifiche generali Alimentazione: 100 - 240VAC 50/60Hz, 2 x adattatore CC Portata frequenza di esercizio: 5.725GHz ~ 5.865GHz canale di frequenza (CH1-CH8) 5733, 5752, 5771, 5790, 5809, 5828, 5847, 5866MHz Raggio d’azione: Fino a 100m campo libero, fino a 30m attraverso pareti e soffitti. Frequenza RF IR: 433.92 MHz IR-remote di modulazione: ASK Portata di frequenza IR: 32 KHz ~38 KHz Temperatura ambiente: 0 ~ +50°C (esercizio) -20°C fino a +70°C (immagazzinamento) Trasmettitore AV Tensione di alimentazione: CC +9V Corrente di alimentazione: 600mA Di trasmissione di potenza: 10dBm (CE), 0dBm (FCC) Modulazione: FM (video e audio) Livello di ingresso video: 1V p-p ᧼ 75 ohm Livello di ingresso audio: 1V p-p ᧼ 600 ohm (stereo) Antenna Omni-direzionale IR-telecomando IR in uscita: 940nm con ON / OFF keying Dimensioni 90mm*60mm*22mm Peso: 82g Ricevitore AV Tensione di alimentazione: CC +9V Corrente di alimentazione: 600mA Sensibilità: -80dBm Livello di segnale uscita video: 1±0.2V p-p ᧼ 75 ohm Livello di uscita audio: 1±0.2V p-p ᧼ 600 ohm (stereo) Antenna Omni-direzionale Dimensioni 90mm*60mm*22mm Peso: 95g Le caratteristiche tecniche possono essere modificate senza preavviso.GIGAVIEW 545
