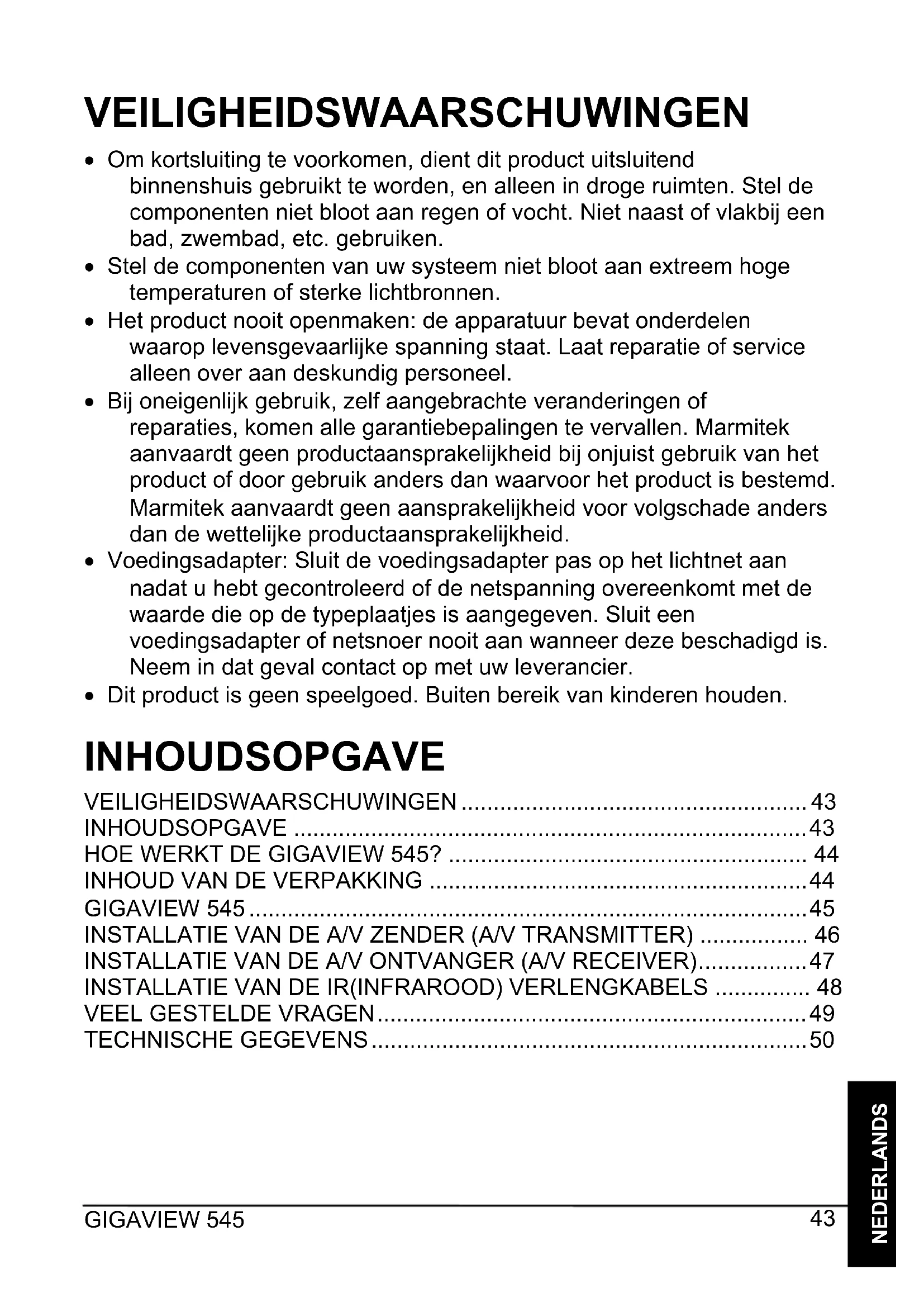

NEDERLANDS VEILIGHEIDSWAARSCHUWINGEN x Om kortsluiting te voorkomen, dient dit product uitsluitend binnenshuis gebruikt te worden, en alleen in droge ruimten. Stel de componenten niet bloot aan regen of vocht. Niet naast of vlakbij een bad, zwembad, etc. gebruiken. x Stel de componenten van uw systeem niet bloot aan extreem hoge temperaturen of sterke lichtbronnen. x Het product nooit openmaken: de apparatuur bevat onderdelen waarop levensgevaarlijke spanning staat. Laat reparatie of service alleen over aan deskundig personeel. x Bij oneigenlijk gebruik, zelf aangebrachte veranderingen of reparaties, komen alle garantiebepalingen te vervallen. Marmitek aanvaardt geen productaansprakelijkheid bij onjuist gebruik van het product of door gebruik anders dan waarvoor het product is bestemd. Marmitek aanvaardt geen aansprakelijkheid voor volgschade anders dan de wettelijke productaansprakelijkheid. x Voedingsadapter: Sluit de voedingsadapter pas op het lichtnet aan nadat u hebt gecontroleerd of de netspanning overeenkomt met de waarde die op de typeplaatjes is aangegeven. Sluit een voedingsadapter of netsnoer nooit aan wanneer deze beschadigd is. Neem in dat geval contact op met uw leverancier. x Dit product is geen speelgoed. Buiten bereik van kinderen houden. INHOUDSOPGAVE VEILIGHEIDSWAARSCHUWINGEN ...................................................... 43 INHOUDSOPGAVE ................................................................................ 43

x Beeld en stereo geluid, draadloos door muren en plafonds. x Geschikt voor elk merk dvd speler, satellietontvanger, decoder, etc. x Bekijk uw totale digitale TV zenderaanbod op een tweede TV. x Ondervindt geen storing van magnetrons, draadloze (WiFi) netwerken, Bluetooth enz. door gebruikmaking van 5,8 GHz frequentieband. x Monteer de ontvanger (onzichtbaar) achter uw TV of aan het plafond bij uw projector. HOE WERKT DE GIGAVIEW 545? Heel eenvoudig. De set bestaat uit een zender en een ontvanger. U sluit de zender aan op uw A/V apparaat (bv. DVD of satelliet). Vervolgens sluit u de ontvanger aan op uw extra TV. Bovendien kunt u middels de infrarood verlenger uw A/V apparaat welke elders is opgesteld (of in een gesloten kast staat) met uw eigen afstandsbediening blijven bedienen.

1. Netvoeding aansluiting.

2. A/V aansluiting zender.

3. IR LED verlengkabel aansluiting.

4. A/V aansluiting ontvanger.

5. IR sensor verlengkabel aansluiting.

7. Kanaalschakelaar. De zender en ontvanger moeten op het

zelfde kanaal ingesteld worden.

1. Sluit de tulp kabel aan op de A/V ingang op de achterzijde van de

2. Verbind de andere zijde van de aansluitkabel met de A/V uitgang van

het apparaat waarvan u het signaal wilt uitzenden (b.v. uw digitale TV decoder of satellietontvanger). Wanneer het apparaat is uitgevoerd met een SCART aansluiting, dan dient u de meegeleverde SCART adapter met het label Transmitter te gebruiken.

4. Zet de ON/OFF schakelaar op OFF.

5. Steek de bijgeleverde netvoeding in het stopcontact en steek de

voedingsplug in ingang [1] op de achterzijde van de videozender (A/V Transmitter). Gebruik uitsluitend de bijgeleverde voedingsadapter!

6. Zet de ON/OFF schakelaar op ON.

7. De power LED [8] gaat nu branden.

8. Zet de A/V zender op een gemakkelijke plaats, zo mogelijk rondom

vrij. Zorg dat de antenne [6] verticaal geplaatst is.GIGAVIEW 545

1. Sluit de tulp kabel aan op de A/V uitgang op de achterzijde van de

2. Verbind de andere zijde van de aansluitkabel met de A/V ingang van

de tweede TV of videorecorder. Let hierbij op de kleurcodering. Indien op het apparaat geen kleurcodering is aangebracht, verbindt dan de gele stekker met VIDEO IN, de rode stekker met AUDIO IN RIGHT en de witte stekker met AUDIO IN LEFT. Gebruik echter bij voorkeur de SCART adapter (met het label Receiver).

3. Zet de kanaalschakelaar [7] op CH1.

4. Zet de ON/OFF schakelaar op OFF.

5. Steek de bijgeleverde netvoeding in het stopcontact en steek de

voedingsplug in ingang [1] op de achterzijde van de video ontvanger (A/V receiver). Gebruik uitsluitend de bijgeleverde adapter!

6. Zet de ON/OFF schakelaar op ON.

7. De power LED [8]gaat nu branden.

8. Zet de ontvanger op een gemakkelijke plaats, zo mogelijk rondom

vrij. Zorg dat de antenne [6] verticaal geplaatst is.© MARMITEK

IR IN connector [5] van de GigaView 545 Ontvanger en plaats deze in de zichtlijn van de afstandsbediening.

GigaView 545 Zender. Bevestig de IR LED’s aan de voorzijde van uw A/V (audio/video) apparaten. Deze zal nu alle infrarode commando's doorsturen die ontvangen worden door de IR sensor verlengkabel.

Plaats de LED’s van de IR verlengkabel precies op het IR venster (infrarood sensor) van de A/V apparatuur die u wilt bedienen. x Zorg ervoor dat de LED’s van de IR verlengkabel precies op de infrarood sensor van het A/V apparaat worden geplakt (bij sommige apparatuur komt dit zeer precies). De exacte positie kunt u eenvoudig vinden door met een zaklamp op het voorpaneel te schijnen en naar het venster van de IR sensor te zoeken. x Alle IR LED’s bevatten een zelfklevende folie waarmee ze op het IR venster van uw A/V apparaat worden bevestigd. x Test eerst de positie en de werking van de IR LED’s voordat u ze definitief vastplakt op het IR venster van uw A/V apparaat. x Gebruikt u maar één of twee van de 3 LED’s, laat dan de overige IR LED’s ongebruikt. Verwijder deze nooit van de verlengkabel!

Milieu-informatie voor klanten in de Europese Unie De Europese Richtlijn 2002/96/EC schrijft voor dat apparatuur die is voorzien van dit symbool op het product of de verpakking, niet mag worden ingezameld met niet-gescheiden huishoudelijk afval. Dit symbool geeft aan dat het product apart moet worden ingezameld. U bent zelf verantwoordelijk voor de vernietiging van deze en andere elektrische en elektronische apparatuur via de daarvoor door de landelijke of plaatselijke overheid aangewezen inzamelingskanalen. De juiste vernietiging en recycling van deze apparatuur voorkomt mogelijke negatieve gevolgen voor het milieu en de gezondheid. Voor meer informatie over het vernietigen van uw oude apparatuur neemt u contact op met de plaatselijke autoriteiten of afvalverwerkingsdienst, of met de winkel waar u het product hebt aangeschaft.GIGAVIEW 545

Ik heb geen signaal ontvangst. x Controleer of de kanaalschakelaar [7] van zowel ontvanger als zender in dezelfde stand staan. x Controleer of beide units op ‘ON’ staan. x Controleer of de TV op de juiste A/V ingang is ingesteld. Het ontvangen signaal is zwak. x Probeer een ander kanaal (let erop dat beide units op hetzelfde kanaal blijven ingesteld). x Verplaats de zender en/of de ontvanger uit de onmiddellijke omgeving van de aangesloten A/V apparaten. Deze kunnen het bereik beïnvloeden. x U zit aan de rand van het bereik. x De positie van de zender en/ of ontvanger iets veranderen kan al helpen. x Test eventueel met kortere afstanden. Het beeld en geluid is perfect, maar het IR retoursignaal werkt niet. Neem de volgende aanwijzingen in acht: x Houdt er rekening mee dat afhankelijk van de lokale omstandigheden het A/V signaal verder kan reiken dan het signaal van de IR ontvanger. Test eventueel met kortere afstanden. x Controleer of de IR LED correct is aangesloten op de A/V zender. x Controleer of de IR LED correct is aangebracht in de buurt van het IR venster van uw A/V apparaat. Ik heb wel beeld maar geen geluid. x De GigaView 545™ kan analoge stereo signalen versturen, zoals bijv. Dolby Surround. x Digitale systemen zoals bijvoorbeeld Dolby 5.1 of Dolby Digital kunnen niet worden verstuurd. Veroorzaakt de GigaView545™ een conflict met mijn draadloze netwerk (WLAN)? x Nee, WiFi maakt gebruik van de 2,4GHz frequentieband. De GigaView 545 maakt gebruik van de 5,8GHz frequentieband. In die gevallen waar een 2,4GHz videozender storing ondervindt van bijvoorbeeld een WiFi netwerk kan de GigaView 545 juist de oplossing zijn. Kunnen meerdere ontvangers met elkaar gebruikt worden? x Ja, echter het te ontvangen signaal zal op alle ontvangers hetzelfde zijn. Heeft u vragen die hierboven niet beantwoord worden? Kijk dan op www.marmitek.com.© MARMITEK

TECHNISCHE GEGEVENS Systeem Voeding: 100 - 240VAC 50/60Hz, 2 x DC adapter Werkfrequentie bereik: 5.725GHz ~ 5.865GHz Kanaal Frequentie (CH1-CH8): 5733, 5752, 5771, 5790, 5809, 5828, 5847, 5866MHz Bereik: Tot 100m vrije veld, tot 30m door muren en plafonds Zend frequentie: 433.92 MHz IR-afstandsbediening Modulatie: ASK Infrarood frequentie Input: 32 KHz ~38 KHz Omgevingstemperatuur: 10°C~50°C (bedrijf) -20°C tot +70°C (opslag) A/V Zender Voedingsspanning: DC +9V Voedingsstroom: 600mA Uitgestuurd vermogen: 10dBm (CE), 0dBm (FCC) Modulatie: FM (video en audio) Video Ingangsniveau: 1V p-p ᧼ 75 ohm Audio Ingangsniveau: 1V p-p ᧼ 600 ohm (STEREO) Antenne: Omnidirectioneel IR-afstandsbediening IR-uitgang: 940nm met ON/OFF keying Afmetingen: 90mm*60mm*22mm Gewicht: 82g A/V Ontvanger Voedingsspanning: DC +9V Voeding stroom: 600mA Gevoeligheid: -80dBm MIN. Video Uitgangsniveau: 1±0.2V p-p ᧼ 75 ohm Audio Uitgangsniveau: 1±0.2V p-p ᧼ 600 ohm (STEREO) Antenne: Omnidirectioneel Afmetingen: 90mm*60mm*22mm Gewicht: 95g Specificaties kunnen wijzigen zonder voorafgaande melding hiervan.GIGAVIEW 545
