BEDIENUNGSANLEITUNG GigaView 545 MARMITEK

USER MANUAL 3 GEBRAUCHSANLEITUNG 11 GUIDE UTILISATEUR 19

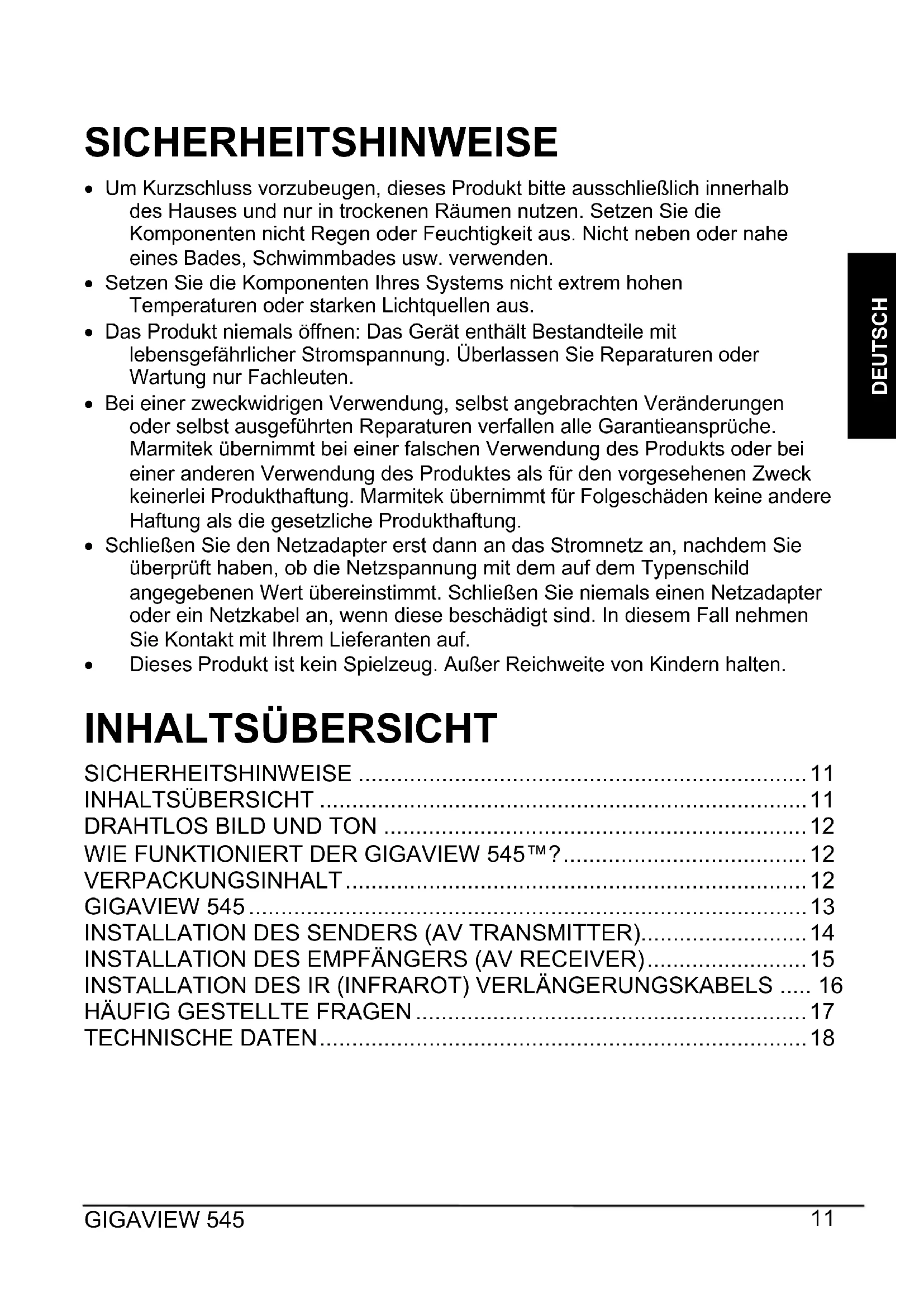

DEUTSCH SICHERHEITSHINWEISE x Um Kurzschluss vorzubeugen, dieses Produkt bitte ausschließlich innerhalb des Hauses und nur in trockenen Räumen nutzen. Setzen Sie die Komponenten nicht Regen oder Feuchtigkeit aus. Nicht neben oder nahe eines Bades, Schwimmbades usw. verwenden. x Setzen Sie die Komponenten Ihres Systems nicht extrem hohen Temperaturen oder starken Lichtquellen aus. x Das Produkt niemals öffnen: Das Gerät enthält Bestandteile mit lebensgefährlicher Stromspannung. Überlassen Sie Reparaturen oder Wartung nur Fachleuten. x Bei einer zweckwidrigen Verwendung, selbst angebrachten Veränderungen oder selbst ausgeführten Reparaturen verfallen alle Garantieansprüche. Marmitek übernimmt bei einer falschen Verwendung des Produkts oder bei einer anderen Verwendung des Produktes als für den vorgesehenen Zweck keinerlei Produkthaftung. Marmitek übernimmt für Folgeschäden keine andere Haftung als die gesetzliche Produkthaftung. x Schließen Sie den Netzadapter erst dann an das Stromnetz an, nachdem Sie überprüft haben, ob die Netzspannung mit dem auf dem Typenschild angegebenen Wert übereinstimmt. Schließen Sie niemals einen Netzadapter oder ein Netzkabel an, wenn diese beschädigt sind. In diesem Fall nehmen Sie Kontakt mit Ihrem Lieferanten auf. x Dieses Produkt ist kein Spielzeug. Außer Reichweite von Kindern halten. INHALTSÜBERSICHT SICHERHEITSHINWEISE ...................................................................... 11 INHALTSÜBERSICHT ............................................................................ 11

DRAHTLOS BILD UND TON

x Bild und Stereo-Ton, drahtlos durch Wände und Decken hindurch. x Geeignet für alle Marken Dvd-Player, Satellitenempfänger, Decoder usw. x Betrachten Sie Ihr gesamtes Digitalfernsehangebot auf einem Zweitfernseher. x Wird durch Verwendung eines 5,8 GHz Frenquenzbandes nicht durch Mikrowellen, drahtlose (WiFi) Netze, Bluetooth usw. gestört. x Montieren Sie den Empfänger (unsichtbar) hinter Ihrem TV oder an die Decke bei Ihrem Projektor.

WIE FUNKTIONIERT DER GIGAVIEW

545™? Ganz einfach. Das Set setzt sich aus einem Sender und einem Empfänger zusammen. Sie müssen lediglich den Sender an Ihr A/V Gerät (z.B. Satellit oder DVD-Player) und dann den Empfänger an Ihren zweiten Fernseher anschließen. Außer dem können Sie mit der Infrarot- Verlängerung ein A/V Gerät, das anderswo aufgestellt ist (oder sich in einem verschlossenen Schrank befindet) mit Ihrer eigenen Fernbedienung weiter wie gewohnt bedienen. VERPACKUNGSINHALT 1 A/V Sender (AV Transmitter) 1 A/V Empfänger (AV Receiver). 2 Netzteil. 1 IR Sensor Verlängerungskabel 1 IR Verlängerungskabel mit 3 LED’s 2 Cinch-Kabel (weiß / rot / gelb). 1 Scart Adapter (etikettiert Transmitter). 1 Scart Adapter (etikettiert Receiver). 1 Gebrauchsanleitung.GIGAVIEW 545

1. Netzspeisung Anschluss

2. AV Anschluss Sender

3. IR Verlängerungskabelanschluss

4. AV Anschluss Empfanger

5. IR Sensor Verlängerungskabelanschluss

7. Kanalschalter. Sender und Empfänger müssen auf denselben Kanal

1. Schießen Sie das Cinch-Kabel an den AV Eingang an der Rückseite

2. Verbinden Sie die andere Seite des Anschlusskabels mit dem Video

(oder Audio)Gerät, dessen Signal Sie übertragen möchten (z.B. Ihr digitaler TV Decoder oder Satellitenempfänger) Ist Ihr Videogerät mit einem Scart-Eingang ausgestattet, so verwenden Sie den Scart- Adapter, der mit ‘Transmitter’ gekennzeichnet.

3. Stellen Sie den Kanalschalter [2] auf CH1

4. Stellen Sie den Schalter auf OFF (aus).

5. Stecken Sie die beiliegende Netzspeisung in eine Steckdose und

verbinden Sie den Speisungsstecker mit Eingang [1] an der Rückseite des Videosenders (AV Transmitter). Verwenden Sie ausschließlich den mitgelieferten Netzteil!

6. Stellen Sie den Schalter auf ON (ein).

7. Die Power LED [8] erleuchtet.

8. Stellen Sie den AV Sender an einen Ort, der rundherum möglichst

frei ist. Stellen Sie die Antenne [6] senkrecht auf.GIGAVIEW 545

1. Schießen Sie das Cinch-Kabel an den AV Ausgang an der Rückseite

des AV Empfängers [4] an

2. Verbinden Sie nun die Buchse am anderen Kabelende mit dem

Gerät, welches die Funksignale empfangen soll. Achten Sie beim beiliegenden Scart-Adapter auf die richtige Polung. Verwenden Sie das Kabel mit ‚SCART IN’ (receiver).

3. Stellen Sie den Kanalschalter [7] auf CH1.

4. Stellen Sie den Schalter auf OFF (aus).

5. Stecken Sie die beiliegende Netzspeisung in eine Steckdose und

verbinden Sie den Speisungsstecker mit Eingang [1] auf der Rückseite des Videoempfängers (AV Receivers). Verwenden Sie ausschließlich den mitgelieferten Adapter!

6. Schalten Sie den AV Empfänger mit dem Schubschalter auf ON

7. Die Power LED [8] erleuchtet.

8. Stellen Sie den Empfänger an einen Ort, der rundherum möglichst

frei ist. Stellen Sie die Antenne [6] senkrecht auf.© MARMITEK

INSTALLATION DES IR (INFRAROT) VERLÄNGERUNGSKABELS

1. Verbinden Sie das IR Sensor

Verlängerungskabel mit dem IR IN Anschluss [5] des GigaView 545 Empfängers und stellen Sie diesen in Sichtweite Ihrer Fernbedienung auf

2. Verbinden Sie das IR LED Verlängerungskabel mit dem IR OUT

Anschluss [3] des GigaView 545 Senders. Befestigen Sie die IR LEDs an der Vorderseite Ihrer AV (audio/video) Geräte. Diese wird nun alle Infrarot Befehle weiterleiten, die vom IR Sensor Verlängerungskabel empfangen werden. Bringen Sie die LEDs des IR Verlängerungskabels akkurat auf dem IR Fenster (Infrarotsensor) der zu bedienenden A/V Geräte an. x Die LED des IR Verlängerungskabels müssen präzise auf den Infrarotsensor des A/V Geräts geklebt werden; das erfordert große Genauigkeit. Sie finden die genaue Position ganz einfach, indem Sie mit einer Taschenlampe auf die Frontseite scheinen und das Fenster des IR Sensors suchen. x Alle IR LEDs haben eine selbstklebende Folie, womit sie auf die IR Fenster Ihrer A/V Geräte befestigt werden. x Testen Sie zunächst die Position und die Betriebsfähigkeit der IR LEDs, bevor Sie diese definitiv an das IR Fenster Ihres A/V Geräts kleben. x Benötigen Sie nur eines oder zwei der 3 IR LEDs, lassen Sie die übrige IR LEDs dann ungebraucht. Entfernen Sie diese niemals vom Verlängerungskabel! Umweltinformation für Kunden innerhalb der Europäischen Union Die Europäische Richtlinie 2002/96/EC verlangt, dass technische Ausrüstung, die direkt am Gerät und/oder an der Verpackung mit diesem Symbol versehen ist nicht zusammen mit unsortiertem Gemeindeabfall entsorgt werden darf. Das Symbol weist darauf hin, dass das Produkt von regulärem Haushaltmüll getrennt entsorgt werden sollte. Es liegt in Ihrer Verantwortung, dieses Gerät und andere elektrische und elektronische Geräte über die dafür zuständigen und von der Regierung oder örtlichen Behörden dazu bestimmten Sammelstellen zu entsorgen. Ordnungsgemäßes Entsorgen und Recyceln trägt dazu bei, potentielle negative Folgen für Umwelt und die menschliche Gesundheit zu vermeiden. Wenn Sie weitere Informationen zur Entsorgung Ihrer Altgeräte benötigen, wenden Sie sich bitte an die örtlichen Behörden oder städtischen Entsorgungsdienste oder an den Händler, bei dem Sie das Produkt erworben haben.GIGAVIEW 545

HÄUFIG GESTELLTE FRAGEN

Ich empfange kein Signal. x Überprüfen Sie, ob sich der Kanalschalter [7] von sowohl dem Empfänger wie auch dem Sender in der gleichen Position befindet. x Überprüfen Sie, ob beide Einheiten auf ‘ON’ stehen. x Überprüfen Sie, ob der Fernseher auf den richtigen A/V Eingang eingestellt ist. Das Signal ist schwach. x Versuchen Sie einen anderen Kanal (achten Sie dabei darauf, dass beide Einheiten auf demselben Kanal eingestellt bleiben). x Stellen Sie den Sender und/oder den Empfänger weg von der unmittelbaren Umgebung der angeschlossenen A/V Geräte. Diese können den Bereich beeinflussen. x Sie befinden sich am Rande des Bereichs. x Eine andere Positionierung des Senders und/oder Empfängers kann schon helfen. x Testen Sie eventuell mit kürzeren Abständen. Bild und Ton sind ausgezeichnet, das iR Retour-Signal funktioniert jedoch nicht. Achten Sie auf Nachfolgendes: x Beachten Sie, dass das A/V Signal abhängig von den örtlichen Gegebenheiten, weiter reichen kann als das Signal des IR Empfängers. x Testen Sie eventuell mit kürzeren Abständen. x Überprüfen Sie, ob die IR LED nahe des IR Fensters Ihres A/V Geräts und korrekt angebracht ist. Ich empfange Bild aber keinen Ton. x Der Digital TV Anywhere kann analoge Stereo-Signale versenden, wie z.B. Dolby Surround. x Digitalsysteme wie zum Beispiel Dolby 5.1 oder Dolby Digital können nicht versendet werden. Löst der GigaView 545

einen Konflikt mit meinem drahtlosen Netzwerk (WLAN) aus? x Nein, WiFi nutzt das 2,4 GHz Frequenzband. Der GigaView 545 nutzt das 5,8 GHz Frequenzband. Gerade in den Fällen, in denen ein 2,4 GHz Videosender von beispielsweise einem WiFi Netz gestört wird, kann der GigaView 545 die Lösung sein. Können verschiedene Empfänger untereinander verwendet werden? x Ja, das Empfangssignal wird jedoch auf allen Empfängern dasselbe sein. Sie haben noch Fragen , die hier nicht beantwortet wurden? Schauen Sie dann unter www.marmitek.com.© MARMITEK

TECHNISCHE DATEN Allgemeine Angaben Speisung: 100 - 240VAC 50/60Hz, 2 x DC Adapter Betriebsfrequenz: 5.725GHz ~ 5.865GHz Channel Frequency (CH1-CH8): 5733, 5752, 5771, 5790, 5809, 5828, 5847, 5866MHz Reichweite: bis zu 100m freies Feld, bis zu 30m durch Wände und Decken hindurch. RF Frequenz IR: 433.92 MHz IR-Fernbedienung Modulation: ASK IR Frequenzbereich: 32 KHz ~38 KHz Umgebungstemperatur: 10 ~ +50°C (in Betrieb) -20°C bis +70°C (Lagertemperatur) AV-Sender Speisung: DC +9V Versorgungsstrom: 600mA Transmit Leistung: 10dBm (CE), 0dBm (FCC) Modulation: FM (Video-und Audio) Video Eingangsniveau: 1V p-p ᧼ 75 ohm Audio Input Level: 1V p-p ᧼ 600 ohm (STEREO) Antenne: omnidirektional IR-Fernbedienung IR-Ausgang: 940nm mit ON/OFF keying Maße: 90mm*60mm*22mm Gewicht: 82g AV Empfänger Speisung: DC +9V Versorgungsstrom: 600mA Empfindlichkeit: -80dBm MIN. Videoausgang Signalniveau: 1±0.2V p-p ᧼ 75 ohm Audio Output Level: 1±0.2V p-p ᧼ 600 ohm (STEREO) Antenne: omnidirektional Maße: 90mm*60mm*22mm Gewicht: 95g Angaben können ohne vorherige Mitteilung geändert werden.GIGAVIEW 545

Hereby, Marmitek BV, declares that this GIGAVIEW 545 is in compliance with the essential requirements and other relevant provisions of the following Directives: Directive 1999/5/EC of the European Parliament and of the Council of 9 March 1999 on radio equipment and telecommunications terminal equipment and the mutual recognition of their conformity Directive 2004/108/ec of the european parliament and of the council of 15 December 2004 on the approximation of the laws of the Member States relating to electromagnetic compatibility Directive 2006/95/EC of the European Parliament and of the Council of 12 December 2006 on the harmonisation of the laws of Member States relating to electrical equipment designed for use within certain voltage limits Directive 2002/95/EC of the European Parliament and of the Council of 27 January 2003 on the restriction of the use of certain hazardous substances in electrical and electronic equipment Commission Regulation (EC) No 278/2009 of 6 April 2009 implementing Directive 2005/32/EC of the European Parliament and of the Council with regard to ecodesign requirements for no-load condition electric power consumption and average active efficiency of external power supplies Hiermit erklärt Marmitek BV die Übereinstimmung des Gerätes GIGAVIEW 545 den grundlegenden Anforderungen und den anderen relevanten Festlegungen der Richtliniën: Richtlinie 1999/5/EG des Europäischen Parlaments und des Rates vom 9. März 1999 über Funkanlagen und Telekommunikationsendeinrichtungen und die gegenseitige Anerkennung ihrer Konformität Richtlinie 2004/108/eg des europäischen parlaments und des rates vom 15. Dezember 2004 zur Angleichung der Rechtsvorschriften der Mitgliedstaaten über die elektromagnetische Verträglichkeit Richtlinie 2006/95/EG des Europäischen Parlaments und des Rates vom 12. Dezember 2006 zur Angleichung der Rechtsvorschriften der Mitgliedstaaten betreffend elektrische Betriebsmittel zur Verwendung innerhalb bestimmter Spannungsgrenzen Richtlinie 2002/95/EG des Europäischen Parlaments und des Rates vom 27. Januar 2003 zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten Verordnung (EG) Nr. 278/2009 der Kommission vom 6. April 2009 zur Durchführung der Richtlinie 2005/32/EG des Europäischen Parlaments und des Rates im Hinblick auf die Festlegung von Ökodesign-Anforderungen an die Leistungsaufnahme externer Netzteile bei Nulllast sowie ihre durchschnittliche Effizienz im Betrieb© MARMITEK
