GEBRUIKSAANWIJZING Connect AE 24 2.0 MARMITEK

GEBRUKSAANWIJZING 73

1 Table of contents

1 Inhoudsopgave 73
2 Veiligheidsinstructies 74
3Uw product. 75
3.1 Introductie 75
3.2 Voordelen 76
3.3 HDMI eigenschappen 77
3.4 Inhoud van de verpakking 78
4 Aan de slag 79
4.1 Tips voor installment 79
4.2 Installatie 79
5 Gebruik 81
5.1 Audio installingen 81

5.1.1 Audio Return Channel (ARC) 81
5.1.2 Audio formaat instellingen 81

6 Technische specificities 82
7 Veel gestelde vragen (FAQs) 84
8 Kennisgeving 85

8.1 Verklaring van Overeenstemming 85
8.2 Recycling 85
8.3Auteursrechten 86

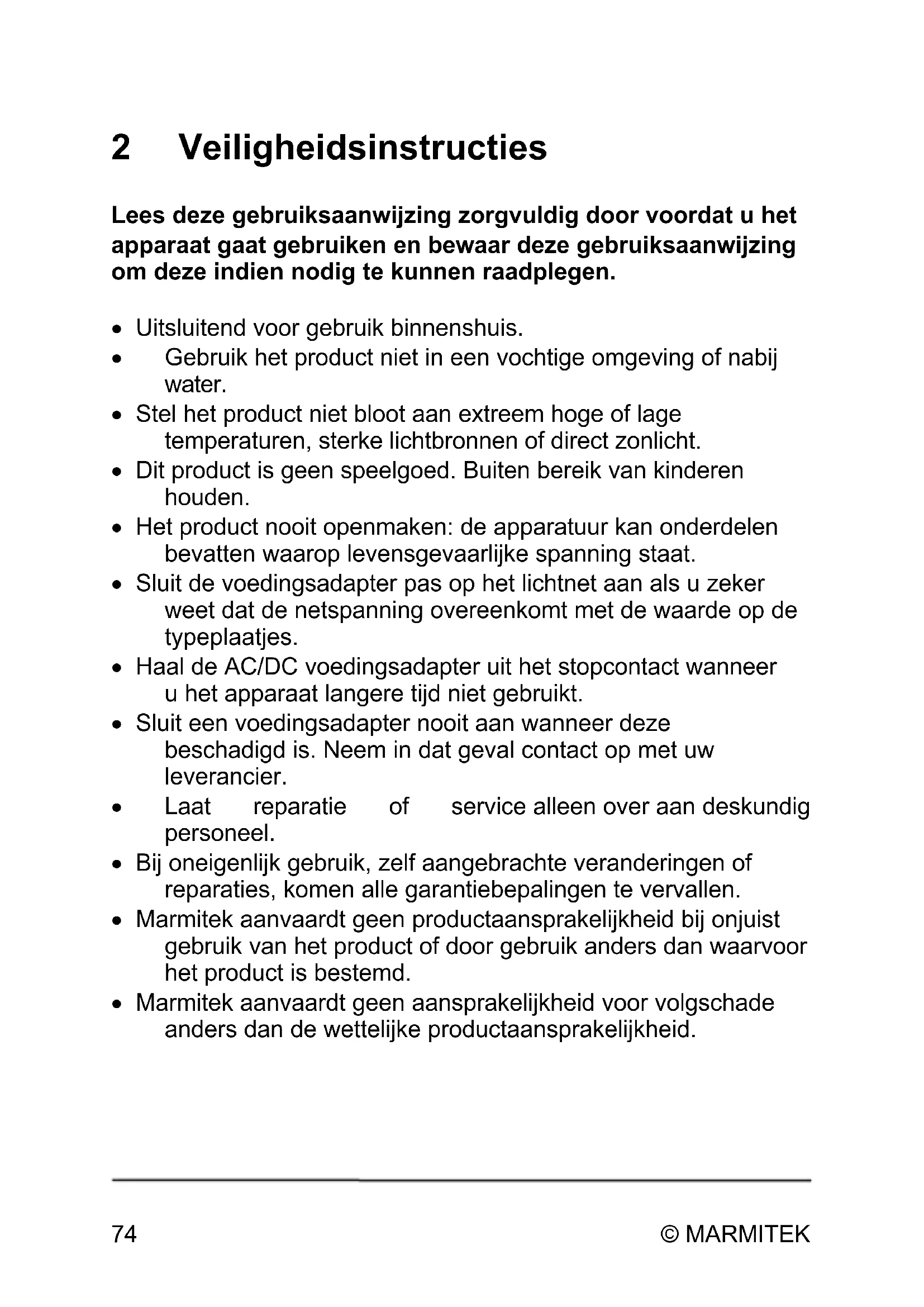

2 Veiligheidsinstructies

Lees deze gebruiksaanwijzing zorgvuldig door voordat u het apparaat gaat gebruiken en bewaar deze gebruiksaanwijzing om deze indien nodig te konnen raadplegen.

• Uitsluitend voor gebruik binnenshuis.
• Gebruik het product Niet in een vochtige omgeving of nabij water.
• Stel het product nietbloot aan extreem hoge of lage temperaturen, sterkelichtbronnen of direct zonlicht.
• Dit product is geen spelelgoed. Buiten bereik van kinderen honden.
• Het product nooit openmaken: de apparatuur kan onderdelen bevatten waarop levensgevaarlijke spanning staat.
• Sluit de voedingsadapter pas op het Lichtnet aan als u zeker weet dat de netspanning overeenkomt met de waarde op de typeplaatjes.
  Haal de AC/DC voedingsadapter uit het stopcontact wanner u het apparaat langereijd nicht gezruikt.
• Sluit een voedingsadapter nooit aan wanner deze beschadigd is. Neem in dat geval contact op met uw leverancier.
• Laat reparatie of service alleen over aan deskundig personneel.
• Bij oneigenlijk gebruik, selbst aangebrachte veranderingen of reparations,kommen alle garantiebepalingen te vervallen.
• Marmitek aanvaardt geen productaansprakelijkheid bij onjuist gebruik van het product of door gebruik anders dan waarvoor het product is bestemd.
• Marmitek aanvaardt geen aansprakelijkheid voor volgschade anders dan de wettelijkke productaansprakelijkheid.

3 Uw product

3.1 Introductie

Gefeliciteerd met de aankoop van de Marmitek Connect AE24 UHD 2.0^TM!

Het aansluiten van de tv op dit soort audio apparatuur kan voor denodige problemen zorgen, wanner:

• uw tv, monitor of projector Niet over eenAPEe audio uitgang beschikt;
• u de ARC functie van uw tv wilt gebruiken maar de av receiver is hier nicht mee uitgerust;
• u verschillende HDMI bronnen aan wilt sluiten op een soundbar die te weinig aansluitingen heeft;
• uw AV receiver geen 4K UHD of 3D video formaten ondersteunt
• uw tv heeft alleen een digitale audio uitgang (toslink of coaxial) en u wilt een stereo hifi set aansluten.

Met de Connect AE24 UHD 2.0^TM kurz u het geluid afsplitsen van het HDMI signaal en verbinden met uw audio apparatuur (home cinema set, AV receiver of soundbar).

De Connect AE24 UHD 2.0^TM kan worden gebruikt alselijkzijdige probleemoplosser bij het aansluten van uw audio apparatuur.

Alijke producten zijn ontwikkeld en gefabricieerd waar de hoogst möglichke kwaliteitseisen. Lees a.u.b. eerst deze handleiding en volg de aanwijzingen zodate u optimaalkest genieten van de mogelijkheden van dit product.

3.2 Voordelen

De Connect AE24 2.0 UHD is een veelzijdige probleemoplosser bij het aansluten van uw audio apparatuur op uw tv, monitor of projector. Denk bijvoorbeeld aan:

• Speel het geluid van uw Smart TV applications (Netflix, YouTube) of ingebouwde tv decoder af op uw home cinema set, av receiver of soundbar.
• Sluit HDMI bronnen zonder eigen audio uitgang (Chromecast, Nintendo, Media Players) toch aan op uw audio apparatuur.
• Beluister muziek (MP3, audio streams, radio zenders) sondern dat hiervoorde tv aan staat.
• Voorkom compatibiliteitsproblemen met uw huidige AV receiver door de unieke HDMI uitgang zonder beeldweergave.
• Gebruik toch de Audio Return Channel (ARC) functie van uw tv zonder dat uw audio apparatuur hiervoor geschikt is.
• Veelzijdige probleemoplosser bij het aansluiten van uw audio apparatusur op uw tv, monitor of projector.

3.3 HDMI eigenschappen

• Maximale doorvoersnelheid is 18 Gbps. Hierdoor kan HDMI 2.0, Ultra HD 4k beelden weergeven in 60 fps.
• Geschikt voor de{nieuwste Ultra HD 4K60 resolutie (3840 x 2160 / 60 Hz), High Dynamic Range (HDR), Deep Color en 4:4:4 chroma kleuren.
• Deep Color 36-bit, (miljarden i.p.v. miljoenen kleuren, betere weergave vansubstiele gradatieverschillen en hogere contrastverhouding)
• Ondersteunt alle 3D formaten (geschickt voor gebruik met uw eigen 3D apparatuur)
• ARC (Audio Return Channel, synchroniseert het beeld en geluid van uw tv en stuurt dat terug via de digitale audiouitgang maar uw av receiver
• Ondersteunt Dolby Atmos en DTS:X en alle overige gangbare audioformaten.

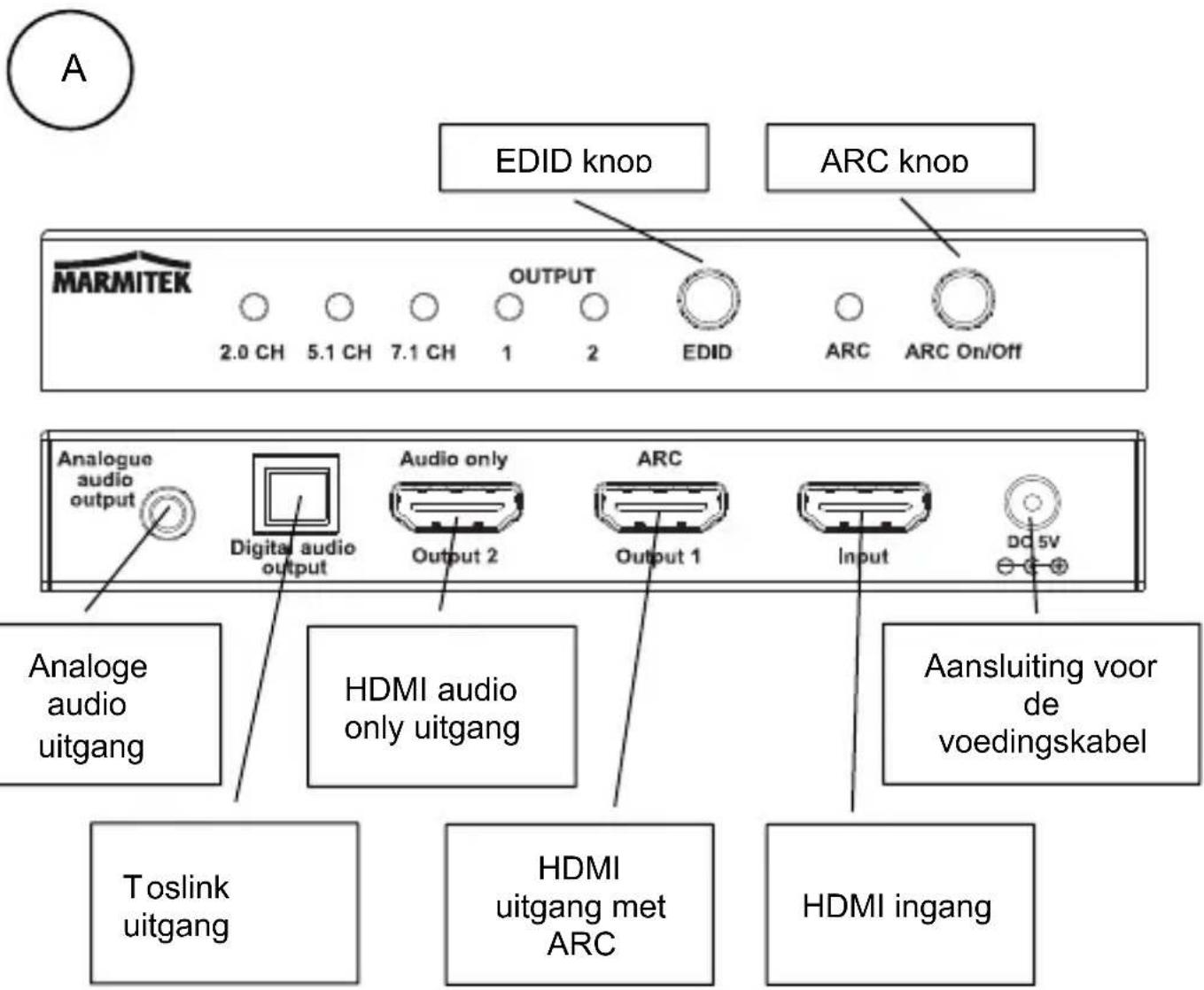

3.4 Inhoud van de verpakking

A. 1 × Connect AE24 UHD 2.0^TM -HDMI audio extractor
B. 1 × Voedingsadapter
C. 1 × Gebruiksaanwijzing

Voedingsadapter

4 Aan de slag

4.1 Tips voor installmentie

• Schakel alle apparatuur (tv en HDMI bronnen) eerst uit voordat u deze aansluit op de Connect AE24 UHD 2.0^TM . Indien deze nicht uitgeschakeld kan worden verwijder dan de stekker uit het stopcontact.
• Gebruik uitsluitend High Speed HDMI® gecertificierde kabels voor de Beste beeld- en geluidskwaliteit.
• Wees voorzichtig黄埔ens het aansluiten van uw HDMI kabels. Deze können makkelijk beschadigd raken.

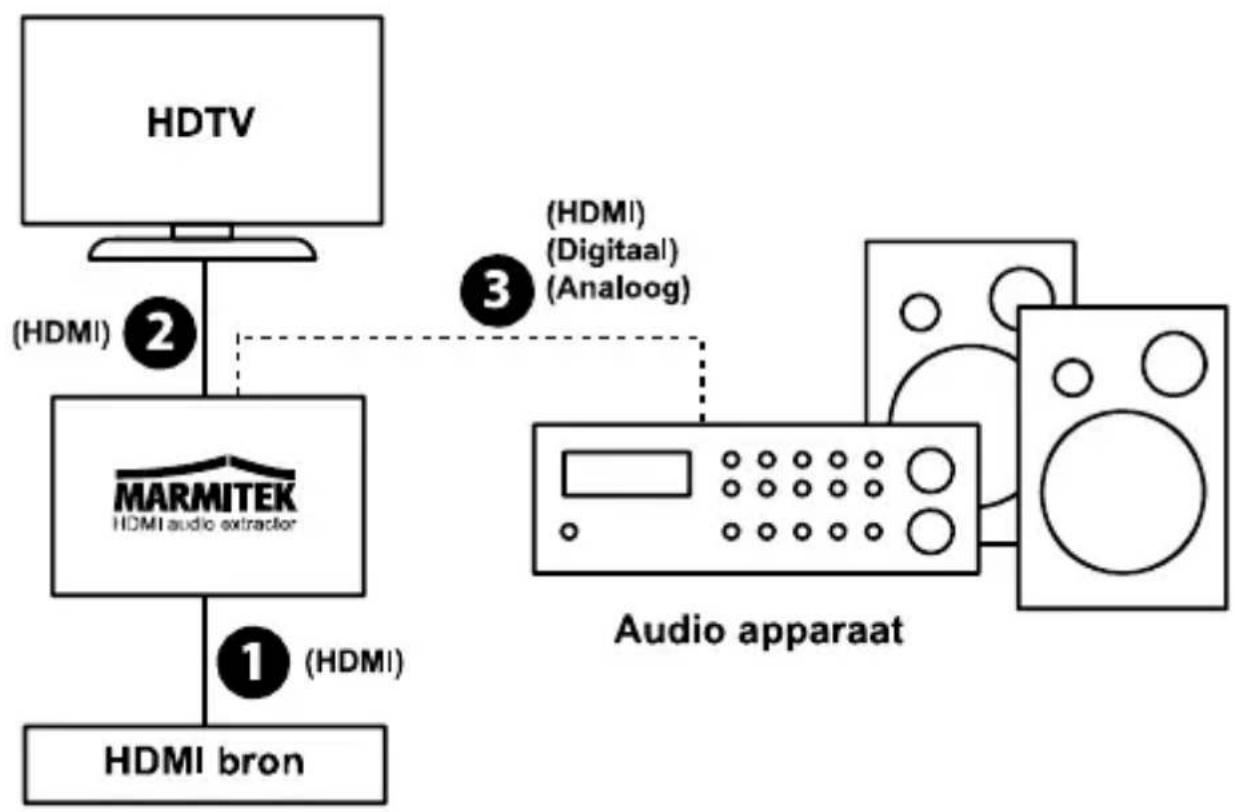

4.2 Installatie

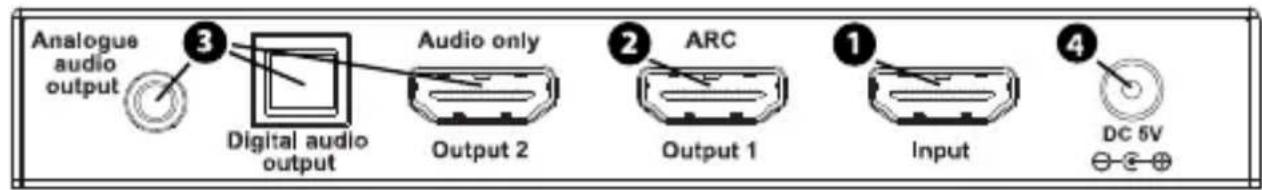

1. Sluit de HDMI bron (digitale tv decoder, Chromecast, media speler) met een HDMI kabel aan op de "Input" (1).
2. Sluit de tv (monitor of projector) met een HDMI kabel aan op "Output 1" (2). Wanner u de ARC functie (zie bladzijde 81) wilt gebruiken要去 uw tv dat ondersteunen. Raadpleeg de gebruiksaanwijzing van uw tv om te bepalen welke HDMI poort ARC ondersteunt.

3. Sluit uw audio apparaat (home cinema set, av receiver of soundbar) aan met de juiste kabel op de uitgang (3) waar bij staat "Audio only", "Digital audio", of "Analogue audio".

4. Audio only: gebruik een HDMI kabel. Deze uitgang geeft alleen audio weeer en ondersteunt Dolby Atmos, DTS:X en alle overige gangbare audioformaten.

5. Digital audio: gebruik een optische (toslink) of coaxiale kabel. Deze audio uitgang ondersteunt de formaten DTS 5.1, Dolby Digital/AC3 en PCM 2.0CH stereo.

6. Analogue audio: gebruik een stereo jack kabel, dezeuitgang ondersteunt het analoge stereo audio formaat.

7. Sluit de voedingsadapter aan op de "DC 5V" ingang (4) en steek de stekker in het stopcontact.

5 Gebruik

5.1 Audio installingen

Selecteer de gewenste audio instillingen door gebruik te makes van de EDID en ARC knappen op de voorzijde van de Connect AE24 UHD 2.0^TM .

5.1.1 Audio Return Channel (ARC)

Wonneer uw av receiver is aangesloten via een van de audiouitgangen dan kan het voorkomen dat het beeld van uw tviets achechterloopt op het geluid via de av receiver. Dit worden veroorzaakt door beeldbewerkingen op uw tv en wordt ook wel het lip sync probleem genoemd. De Connect AE24 UHD 2.0^TM ondersteunt ARC (Audio Return Channel) waar bij het geluid eerst maar de tv wordt gestuurd en cervolgens door uw tv op precies het juiste moment wordt teruggestuurd doordezelfde HDMI kabel. Hiermee kurz u, zonder gebruik te makes van extra bekabeling ofinstallingen, het beeld en geluid synchroniseren. Met deschakelaar "ARC" kurz u deze functie in- of uitschakelen.

ARC要去wel door uw tv ondersteund worden om hiervan gebruik te kuren make. Heeft uw tv geen ARC dan kutu de beeldbewerkingen op uw tv uitschakelen, de audio vertragen op uw AV receiver of HDMI bron. Raadpleeg de gebruiksaanwijzing van uw apparatuur voor de juiste instelleningen.

5.1.2 Audio formaat instellingen

Met behulp van de EDID knop(Int) u het gewenst audio formaat instellen voor uw audio apparatuur. In standard situations zal het voldoende zich wonneer u OUTPUT 1 of 2 selecteert, maar als u problemen ervaart kies dan handmatig een ander formaat.

• Output 1, detecteert automatisch het best mogelijkke audio formaat die door uw tv worden ondersteund.
• Output 2, detecteert automatisch het best möglichke audio formaat die door uw av receiver worden ondersteund.
  7.1CH, ondersteunt max. HD audio.
• 5.1CH, ondersteunt max DTS en Dolby Digital/AC3 audio.
  2.0CH, ondersteunt 2-kanaals audio.

6 Technische specificities

Aansluitingen

HDMI ingang 1 x HDMI (19-pin female)

HDMI uitgang 1 x HDMI (19-pin female)

HDMI audio uitgang 1 x HDMI (19-pin female,

geen video, alleen audio).

HDMI kabellenge maximaal 15 meter

Analoge audio uitgang 1 x stereo3.5 mm

Video

Ondersteunde resoluties 4K( 4096x2160)@

24/30/50/60Hz,

480i~1080p@50/60Hz,

1080p@120Hz en

3D@1080p/60Hz.

HDMI standaarden HDMI 2.0b, HDR, CEC, ARC,

EDID, DVI, alle 3D formaten

en Deep Color 36-bit, x.y.

Colour

HDCP standaarden HDCP 2.2 en HDCP 1.4

Kleurformaten RGB en YCbCr 4:4:4, 4:2:0 of

4:2:2.

Kleurdiepte

36-bit.

Doorvoersnelheid

Gbps.

Klokfrequentie

max.18

max. 600 MHz.

Audio

HDMI uitgangen

Dolby Atmos, Dolby TrueHD,

Dolby Digital/ AC3, DTS:X,

DTS-HD Master Audio, DTS

5.1 en PCM 2.0CH stereo.

Digital audio uitgang

DTS 5.1, Dolby Digital/ AC3

en PCM 2.0CH stereo.

Analoge audio uitgang 2.0CH stereo

Behuizing

Afmetingen (H x B x D) 130 × 75 × 19 ~mm

Gewicht 262 g

Omgeving

Omgevingstemperatuur +0 to +40^ C

Luchtvochtigkeit 20% tot 90%

Voeding

External voedingsadapter 100-240VAC @50-60Hz,

5VDC @ 1A

Specifications können wijzigen zonder voorafgaande melding hiervan.

7 Veel gestelde vragen (FAQs)

Geen (of slecht) beeld en geluid

Indien u slecht of geen beeld ervaart na het aansluten van de Connect AE24 UHD 2.0^TM , probeer dan het probleem te achechterhalen door de apparaten een voor een aan te sluiten op uw tv of projector. Op deze manier kunt u bepalen of het probleem zich bevindt in de HDMI bron, de HDMI kabels, de Connect AE24 UHD 2.0 of de tv.

• Controller of de voedingsadapter is aangesloten en in het stopcontact zit.
• Gebruik uitsluitend High Speed HDMI® gecertificierde kabels voor de Beste beeld- en geluidskwaliteit.
• Gebruik geen HDMI kabels die langer�n dan gespecifieerd in de technische gegevens
• Controller of de HDMI kabels en/ of connectoren nicht beschadigd zijn
• Zowel de HDMI bron als uw tv of projector dient HDMI volledig te ondersteunen
• Controller of uw HDMI bronnen en tv of projector de kopierbeveiling HDCP 2.2 (High bandwidth Digital Content Protection) ondersteunen.

Geen correcte 3D weergave

• Controller of de HDMI bron is ingesteld om 3D waar teijken en/ of dat deze op automatisch staat.
• Zowel de HDMI bron als uw HDTV of projector要去 verzelfde 3D formaten ondersteunen.
• Controller of 3D correct wordt weergegeven door de HDMI bron direct op uw HDTV of projector aan te sluiten met een HDMI kabel.

Heeft uvragen die hierboven nicht beantwoord worden? Kijk dan op www.marmitek.com

8 Kennisgeving

8.1 Verklaring van Overeenstemming

CE Bij deze verklaart Marmitek BV, dat deze Connect AE24 UHD 2.0^TM voldoet aan de essentiele eisen en aan de overige relevante bepalingen van

Richtlijnen:

Richtlijn 2014/30/EU van het Europees Parlement en de Raad van 26 februari 2014 betreffende de harmonisatie van de wetgevingen van de lidstates inzake elektromagnetische compatibiliteit (herschikking).

Richtlij 2014/35/EU van het Europees Parlement en de Raad van 26 februari 2014 betreffende de harmonisatie van de wetgevingen van de lidstates inzake het op de markt aanbieden van elektrisch materiaal bestemd voor gebruik binnen bepaalde spanningsgrenzen.

Richtlijn 2011/65/EU van het Europees Parlement en de Raad van 8 Juni 2011 betreffende beperking van het gebruik van bepalde gevaarlijke stoffen in elektrische en elektronische apparatuur.

8.2 Recycling

Milieu-informatie voor klanten in de Europese Unie

De Europese Richtlijn 2002/96/EC schrijft voor dat apparatuur die is voorzien van dit symbool op het product of de verpakking, Niet mag worden ingezameld met Niet-gescheden huishoudelijk afval. Dit symbool geeft aan dat het product apart要去 worden ingezameld. U bent zich verantwoordelijk voor de vernietiging van deze en andere elektrische en elektronische apparatuur via deaarvoor door de landelijkke ofplaatselijkke overheid aangewezen inzamelingskanalen. De juiste vernietiging en recycling van deze apparatuur voorkomt möglichke negatieve gevolgen voor het milieu en de gezondheid. Voormeer informatie over het vernietigen van uw oude apparatuur neemt u contact op met deplaatselijkke autoriteiten of afvalverwerkingdienst, of met de winkel waar u het product hebts aangeschaft.

8.3 Auteursrechten

Marmitek is een handelsmerk van Germatron BV.

Connect AE24 UHD 2.0^TM is een handelsmerk van Marmitek BV.

Alle rechten voorbehonden.

Deze handleiding is met uiterste zorg samengesteld. Marmitek aanvaardt geen aansprakelijkheid voor druk- of typefouten.

Auteursrechten en alle andere eigendomsrechten op de inhoud (inclusief maar nicht beperkt tot model nummers, software, audio, video, tekst en Foto's) berust bij Marmitek BV. Elk gebruik van de inhoud, maar zonder beperking, distributie, reproductie, wijziging, openbaarmaking of verzending zonder de voorafgaande schrifelijke toestemming van Marmitek is strikt verboden. Alle auteursrechten en andere eigendomsrechten dienen te worden behouden op alle reproducties.

Andere in deze handleiding genoemde bedrijfs- of productnamen können handelsmerken van de desbetreffende bedrijven zijn.

Producten van andere fabrikanten worden alleen genoemd ter informatatie. Dit betekent nicht dat deze producten door Marmitek worden aanbevolen of door Marmitek zich goedgekeurd. Marmitek aanvaardt geen enkele aansprakelijkheid met betrekking tot de betrouwbaarheid van deze producten.

Marmitek BV - Postbus 4257 - 5604 EG Eindhoven – Nederland
