MANUALE UTENTE Connect AE 24 2.0 MARMITEK

1 59
2 Precauzioni di sicurezza 60
3 Il prodotto 61
3.1 Vantaggi 62
3.2 Caratteristiche HDMI 63
3.3 Contenuto della confezione 64
4 Per iniziare 65
4.1 Consigli per l'installazione 65
4.2 Installazione 65
5 Uso 67
5.1 Impostazioni audio 67

5.1.1 Audio Return Channel (canale di ritorno audio) 67
5.1.2 Impostazioni fornato audio 67

6 Specificazioni tecniche 68
7 Domande frequenti (FAQ) 70
8 Notifica. 71
8.1 Dichiarazione di conformita 71
8.2 Riciclaggio 71
8.3 Diritti d'autore 72

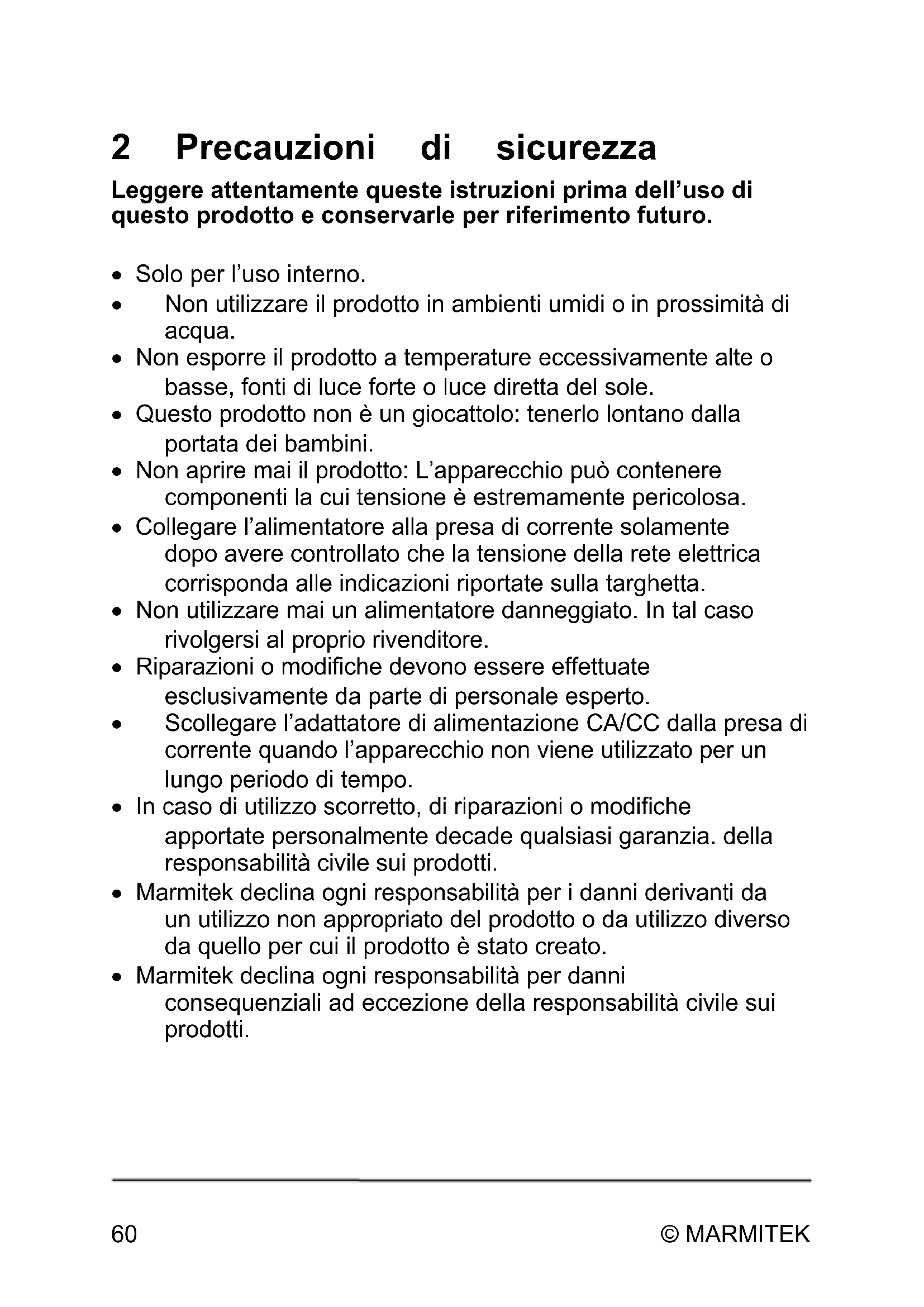

2 Precauzioni di sicurezza

Leggere attendamente queste istruzioni prima dell'uso di quello prodotto e conservare per riferimento futuro.

• Solo per l'uso interno.
  Non utilizzato il prodotto in ambienti umidi o in prossimità di acqua.
• Non esporre il prodotto a temperature eccessivamente alte oasse, fonti di luce forte o luce diretta del sole.
• Questo prodotto non è un giocattolo: tenerlo lontano alla portata dei bambini.
• Non après mai il prodotto: L'apparecchio può contener componenti la cui tensione è estremamente pericolosa.
• Collegare l'alimentatore alla presa di corrente solamente dopo ave controllato che la tensione della rete elettrica corrisponda alleindicazioni riportate sulla targhetta.
• Non utilizzato mai un alimentatore danneggiato. In tal caso rivolgersi al proprio rivenditore.
• Riparazioni o modifiche devono essere effettuate esclusivamente da parte di personale esperto.
• Scollegare l'adattatore di alimentazione CA/CC alla presa di corrente quando l'apparecchio non viene utilizzato per un lungo periodo di tempo.
• In caso di utilizzo scorretto, di riparazioni o modifiche apporte personalmente decade qualsiasi garanzia. della responsabilità civile sui prodotti.
• Marmitek declina agli responsabilità per i danni derivanti da un utilizzo non appropriato del prodotto o da utilizzo diverso da quello per cui il prodotto è stato creato.
• Marmitek declina agli responsabilità per danni consequences ad eccezione della responsabilità civile sui prodotti.

3 II prodotto

Congratulations per l'acquisto del Marmitek

Connect AE24 UHD 2.0™!

Collegare il teilevisore a queste apparecchiature audio puocausare problemi, se:

• Il teilevisore, monitor o proiettre non sono dotati di un uscita audio separata;
• Si vuole utilizzato la funzione ARC del teilevisore ma il ricevitore AV non include但这a funzione;
• Si desidera collegare più sorgenti HDMI a un altoparlante soundbar che non è dotato di abbastanza prese;
• Il ricevitore AV non supporta i formati 4K UHD o 3D video;
• Il tevisore solo ha un'uscita audio digitale (Toslink o coassiale) e si vuole collegare un impianto stereo.

Tramite il Connect AE24 UHD 2.0^TM si può dividere il suono dal segnale HDMI e collegare con le apparecchiature audio (sistema home cinema, ricevitore AV o altoparlante soundbar).

Il Connect AE24 UHD 2.0^TM più essere usato come dispositivo versatile che risolve tutti i problemi durante l'installazione delle apparecchiature audio.

Tutti i nostri prodotti sono stati progettati e realizzati in base ai più elevati standard qualitativi. Si prega di leggere attendamente le istruzioni e seguire le istruzioni per godere le possibilità di quello prodotto.

3.1 Vantaggi

Il Connect AE24 2.0 UHD è dispositivo versatile che risolve tutti i problemi che risolve tutti i problemi durante il collegamento delle appearecchiature audio al teileatore, monitor o proiettre. Per esempio:

• Riproduire l'audio delle app Smart TV (Netflix, YouTube) o decoder tv incorporato sulsystema home cinema, ricevitore AV o altoparlante soundbar.
• Collegare le sorgenti HDMIenza propria uscita audio (Chromecast, Nintendo,lettori multimediai)alle apparecchiature audio.
• Ascoltare musica (MP3, flussi audio, canali radio) alla che sia accesso il teilevisore.
• Evitare problemi di compatibilità con l'attuale ricevitore AV grazie all'uscita HDMI unaenza riproduzione dell'imagine.
  Utilizzare la funzione canale di ritorno audio (Audio Return Channel, ARC) del teilevisore, alla che le apparecchiature audio siano adatte.
• Un dispositivo versatile che risolve tutti i problemi durante il collegamento delle apparecchiature audio al televisione, monitor o proiettre.

3.2 Caratteristiche HDMI

• La capacité di trasferimento massima è di 18 Gbit/s (gigabit al secondo). Grazie aIELDHDMI 2.0 più riproduire immagini in 4K Ultra HD a 60 fps (fotogrammi al secondo).
• Adatto per l'ultima risoluzione HD Ultra 4K60 (3840 x 2160/60 Hz), High Dynamic Range (HDR), Deep Color e 4: 4: 4 colori chroma.
• Supporta tutti i formati 3D (adatto all'uso con tutte le apparecchiature 3D).
• Deep Color 36-bit, (miliardi invece di milioni colori, una migliorie riproduzione delle sottili differenze di gradazione e un rapporto di contrasto più elevato).
• ARC (Canale di Ritorno Audio), sincronizza l'audio e il video del teilevisore e li trasmette all'amplificatore AV tramite l'uscita audio digitale.
• Supporta Dolby Atmos e DTS:X e tutti gli altri formati audio comuni.

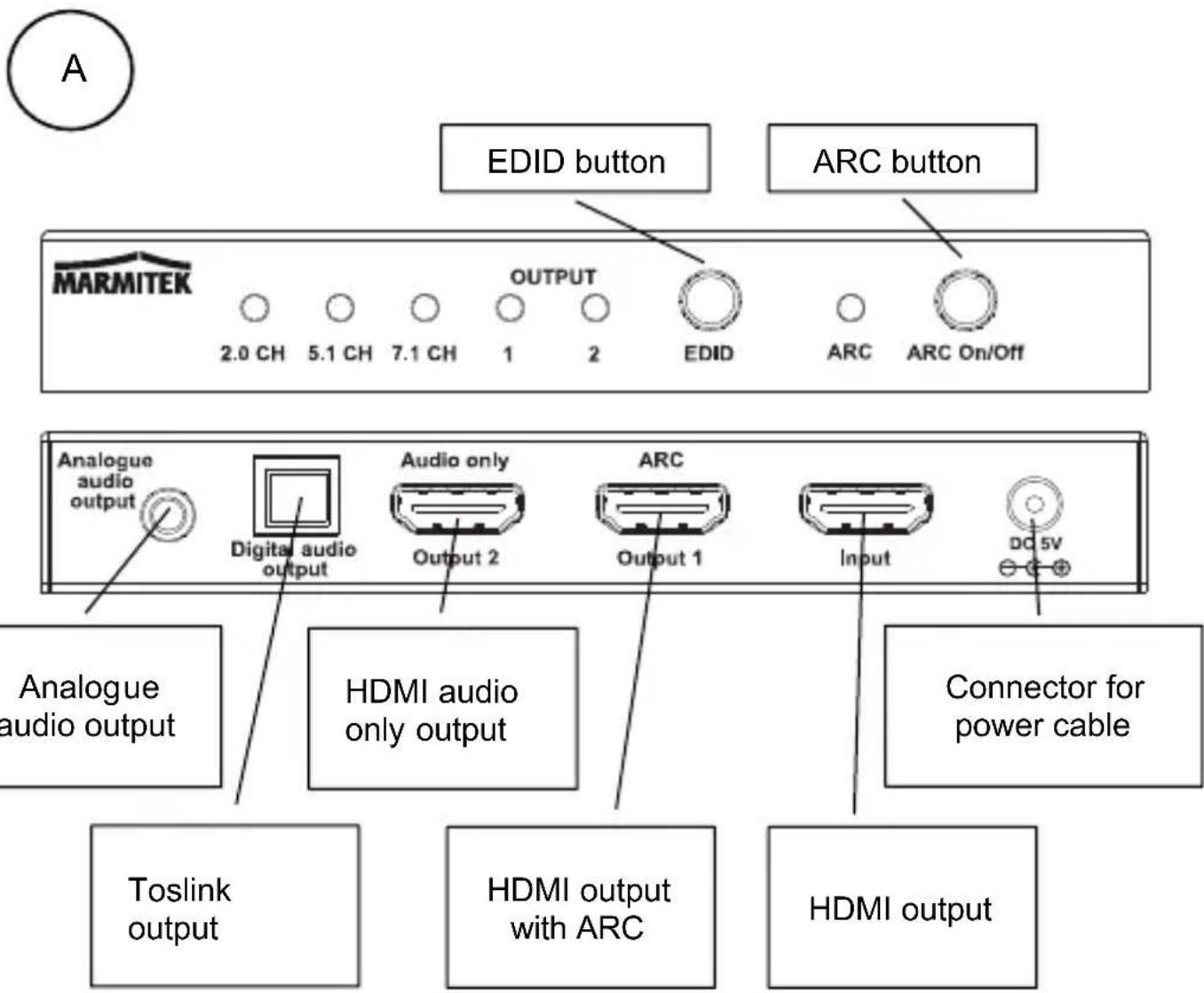

3.3 Contenuto della confezione

A. 1 x Connect AE24 UHD 2.0^TM - HDMI audio extractor
B. 1 × Adattatore di alimentazione
C. 1 x Istruzioni per l'uso

Adattatore di alimentazione

4 Per iniziare

4.1 Consigli per l'installazione

• Prima spegnere tutte le apparecchiature (TV e sorgenti HDMI) e poi collegarle al Connect AE24 UHD 2.0^TM . Quando non è possibile spegnerle, rimuovere la spina alla presa.
• Utilizzare solo i cavi omologati High Speed HDMI® per la migliorie qualità audio e video. Utilizzare poca forza per collegare o scollegare i cavi HDMI di modo che non saranno danneggiati.
• Fare attentzione quando si collegano i cavi HDMI. Questi possono essere disponibile danneggiati.

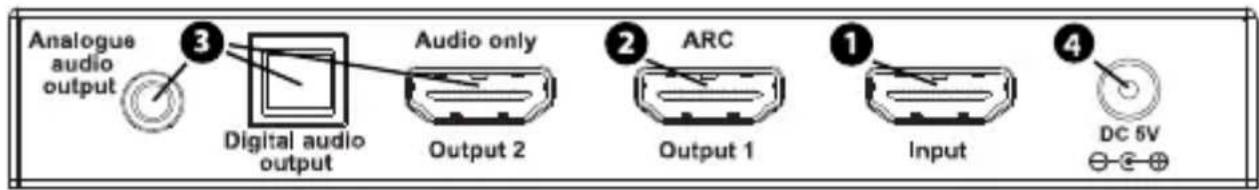

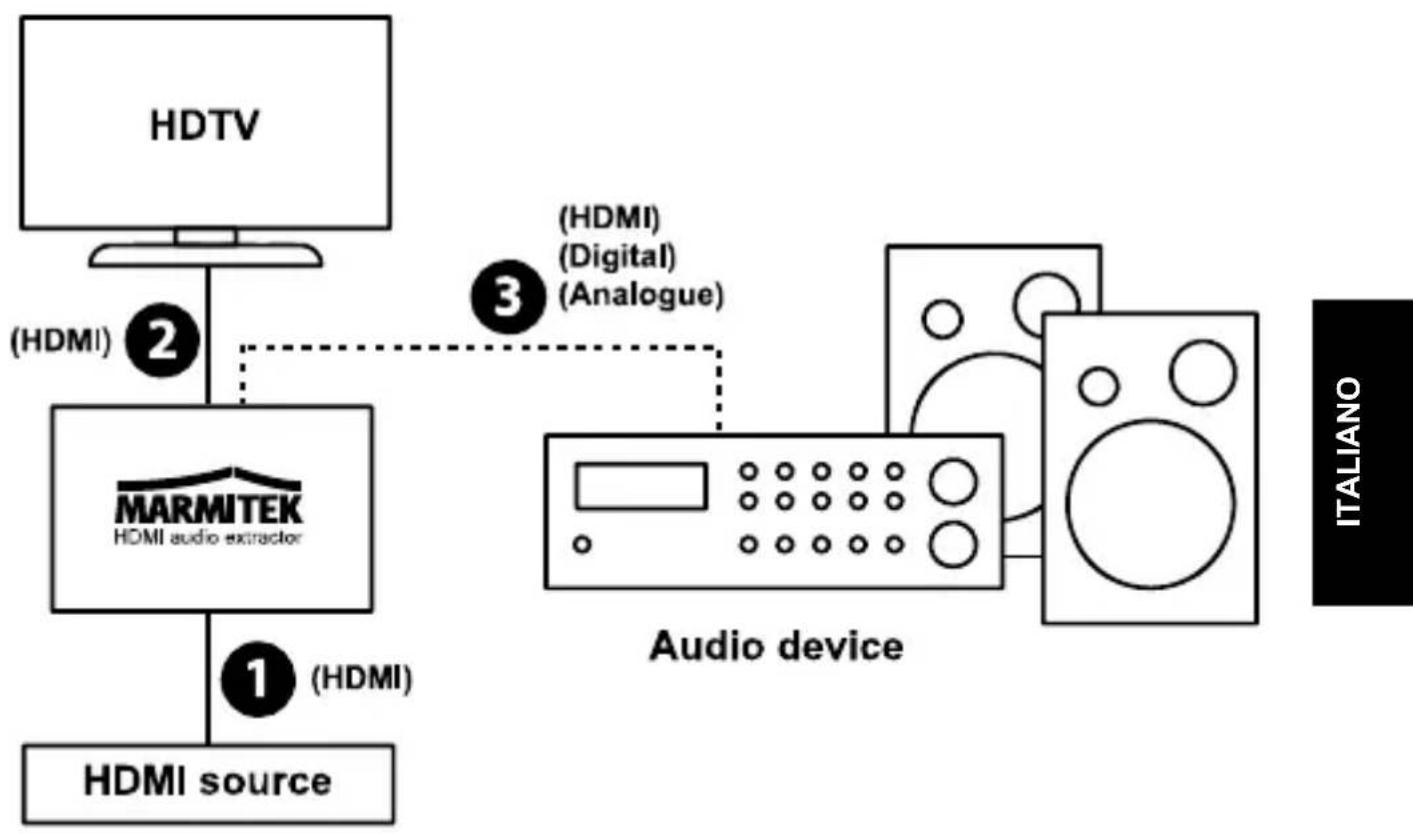

4.2 Installazione

1. Collegare la sorgente HDMI (decoder tv digitale, Chromecast,lettore multimediae)tramite un cavo HDMI alla presa "Input" (1).
2. Collegare il tevisore (monitor o proiettre)tramite un cavo HDMI alla presa "Output 1" (2). Se si vuole la funzione ARC (vedere la pagina 67) il tevisore deve supportarla. Consultare le istruzioni per l'uso del tevisore per controllare quale porta HDMI supporta la funzione ARC.
3. Collegare l'apparecchio audio (sistema home cinema, ricevitore AV o altoparlante soundbar)tramite l'apposto cavo all'uscita (3) "Audio only", "Digital audio", o "Analogue audio".
   Audio only (solo audio): usare un cavo HDMI. Quest'uscita riproduce solo audio e supporta Dolby Atmos, DTS:X e tutti gli altri formati audio più comuni.
   Digital audio (audio digitale): usare per un cavo ottico (toslink) o coassiale. Quest'uscita audio supporta i formati DTS 5.1, Dolby Digital/AC3 e PCM 2.0CH stereo.
4. Analogue audio (audio analogico): usare un cavo stereo jack. Quest'uscita supporta il formato audio stereo analogico.
5. Collegare l'adattatore di alimentazione all'ingresso "DC 5V" (4) ed insereire la spina nella presa di corrente.

5 Uso

5.1 Impostazioni audio

Selezionare le impostazioni audio desiderate per mezzo dei tasti EDID e ARC sul pane llo frontale del Connect AE24 UHD 2.0^TM .

5.1.1 Audio Return Channel (canale di ritorno audio)

Se l'amplificatore AV è stato collegatotramite la connessione "Audio out"puo essere che l'imagine del tevisore è un po' in ritardo rispetto al suono dell'amplificatore AV. Questo è causato dall'elaborazione delle immagini sul tevisore ed è chiamato il problema Lipsync. Il Connect AE24 UHD 2.0^TM supporta ARC (canale di ritorno audio): prima il suono viene inviato al tevisore e poi è rinniato, al momento idoneo, dal tevisore attraverso lo stesso cavo HDMI. In tal modo è possibile di sincronizzare l'imagine e il suono,enza l'uso di cavi o impostazioni aggiuntivi. Si può attivare o disattivare但这a funzionalità tramite l'interruttore "ARC".

Per usare la funzionalità ARC但这a deve essere supportata dal teilevisore. Se il teilevisore non dispone dell'ARC è possibile disattivare sul teilevisore le elaborazioni dell'immagine, ritardare l'audio sull'amplificatore AV o sulla sorgente HDMI. Consultare le istruzioni per l'uso delle relative apparecchiature per le impostazioni corrente.

5.1.2 Impostazioni fornato audio

Tramite il tasting EDID si può impostare il formato audio desiderato per le apparetchiature audio. In situazioni standard sarasufficiente se si selezione OUTPUT 1 o 2, ma in caso di problemisi deve selezionare manualmente un'alto formato.

• Output 1, rileva automaticamente il miglior formato audio supportato dal tevisore.
• Output 2, rileva automaticamente il miglior formato audio supportato dal ricevitore AV.
  7.1CH, supporta max. audio HD.
• 5.1CH, supporta max. DTS e Dolby Digital/AC3 audio.
  2.0CH, supporta l'audio a 2 canali.

6 Specificazioni tecniche

Connessioni

Ingresso HDMI 1 x HDMI (19 poli femmina)

Uscita HDMI 1 x HDMI (19 poli femmina)

Uscita audio HDMI 1 x HDMI (19 poli femmina, no video, solo l'audio)

Lunghezza cavo HDMI max. 15 metric

Uscita audio digitale 1 x Toslink (ottico)

Uscita audio analoga 1 x Stereo 3.5mm

Video

Risoluzioni supportate 4K (4096x2160)@

24/30/50/60Hz,

480i~1080p@50/60Hz,

1080p@120Hz e

3D@1080p/60Hz.

Risoluzioni PC supportate max. QSXGA

(2560x2048@60Hz).

Standard HDMI HDMI 2.0b, HDR, CEC, ARC,

EDID, DVI, tutti i formati 3D e

Profondità colore max. 36-bit.

Capacità di trasmissione

max.18 Gbit/s

Frequenza di clock

max. 600 MHz

Audio

Uscite HDMI Dolby Atmos, Dolby TrueHD,

Dolby Digital/ AC3, DTS:X,

DTS-HD Master Audio, DTS

5.1 e PCM 2.0CH stereo

Uscita audio digitale DTS 5.1, Dolby Digital/ AC3 e

PCM 2.0CH stereo

Uscita audio analogica

2.0CH stereo

Alloggiamento

Adattatore esterno 100-240VAC @50-60Hz,

5VDC @ 1A

Le caratteristiche tecniche possono essere modificate senza preavviso.

7 Domande frequenti (FAQ)

Mancano l'immagine ed il suono o sono di cattiva qualità Nel caso che dati il collegamento del Connect AE24 UHD 2.0^TM , manchi l'immagine o sia di cattiva qualità, cercare di risolverre il problema collegando uno per uno le apparecchiature allo schermo (televisore, monitor o proiettre). In tal modo è possibile determinare se il problema si trova nelle sorgenti HDMI, nei cavi HDMI, nel Connect AE24 UHD 2.0^TM o quello schermo.

• Controllare se l'adattatore di alimentazione è stato collegato ed inserito nella presa di corrente..
• Per la migliorare qualità di immagini e suono usare solo cavi omologati High Speed HDMI®.
  Non usare cavi HDMI più lunghi di quello significato nei dati tecnici.
• Controllare se i cavi e/o connettori HDMI non sono stati danneggiati.
• Sia la sorgente HDMI che lo schermo devono supportare interamente HDMI.
• Controllare se le sorgenti HDMI e lo schermo supportano la protezione anticopia HDCP 2.2 (High-bandwidth Digital Content Protection).

Manca la corretta riproduzione 3D

• Controllare se è stata impostata la sorgente HDMI corretta per riproduire 3D e/o se"This è stata impostata nella modalità automatica.
• Sia la sorgente HDMI che lo schermo HD devono supportare gli stessi formati 3D.
• Controllare se è corretta la riproduzione 3D collegando la sorgente HDMI direttamente allo schermo HD con un cavo HDMI.

Ancora commande che non sono state risposte qui sopra?

Visitare www.marmitek.com

8 Notifica

8.1 Dichiarazione di conformita

CE Con ciò, Marmitek BV, dichiara che il Connect AE24 UHD 2.0™ è conforme ai requisiti essenziali ed alter disposizioni relative alla Direttiva :

Direttiva 2014/30/UE del Parlamento europeo e del Consiglio, del 26 febbraio 2014, concernente l'armonizzazione delle legislazioni degli Stati membri relative alla compatibilità elettromagnetica (rifusione).

Direttiva 2014/35/UE del Parlamento europeo e del Consiglio, del 26 febbraio 2014, concernente l'armonizzazione delle legislazioni degli Stati membri relative alla messa a disposizione sul mercato del materiale elettrico destinato a essere adoperato entro taluni limiti di tensione.

Direttiva 2011/65/UE del Parlamento Europeo e del Consiglio dell'8 giugno 2011 sulla restrizione dell'uso di determinate sostanze pericolose nelle apparecchiature elettriche ed elettroniche.

8.2 Ricicaggio

Informazioni relative all'ambiente per i clienti residenti nell'Unione Europea La direttiva europea 2002/96/EC richiede che le apparecchiature contrassegnate con quello symbolo sul prodotto e/o sull'imballaggio non siano smaltite insieme ai rifi uti urbani non differenziate. Il symbolo indica che quello prodotto non devesesmaltito insieme ai normali rifiuti domestici. Eresponsabilità del proprietario smaltire sia quosti prodotti sa le altre apparecchiature elettriche ed elettroniche mediante le specifiche strutture di raccolta indicate dal governo o dagli enti pubblici locali. Il corretto smaltimento ed il riciclaggio aiuteranno a prevenire consequences potenzialmente negative per l'ambiente e per la salute dell'essere umano. Per ricevere informazioni più dettagliate circa lo smaltimento delle vecchie apparecchiature in vostro possesso, vi invitiamo a contattare gli enti pubblici di

competenza, il servizio di smaltimento rifiuti o il negozio nel quale avete acquistato il prodotto.

8.3 Diritti d'autore

Marmitek è un marchio commerciale di Germatron BV.

Connect AE24 UHD 2.0^TM è un marchio commerciale di Marmitek BV.

Tutti i diritti riservati. Marmitek si è impegnata perché le informazioni cont∉ne in questo manuale fosso per eventuali errori di stampa. I diritti d'autore e tutti gli altri diritti di proprietà intellettuale sul contento (includi ma non limitati a numero di modelli, software, audio, video, testi e fotografia) spettano a Marmitek BV. è strettamente proibito agli uso del Contenegro, incluse nelle limitazioni la distribuzione, riproduzione, modifica, pubblicazione o trasmissione senza previa autorizzazione scritta da parte di Marmitek. Tutti i diritti d'autore e altri diritti di proprietà intellettuale su tutte le riproduzioni devono essere conservati. I nomi di altre società e prodotti qui menzionati potrebbero essere marchi delle rispettive società. La citazione di prodotti di terme parti è a solo scopo informativo e non costituisce alcun impegno o raccomandazione. Marmitek declina agli responsabilità riguardo l'uso e le prestazioni di questi prodotti.

Marmitek BV - PO Box 4257 - 5604 EG Eindhoven Paesi Bassi
