MegaView 67 Pro - Estensione audio/video MARMITEK - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Estensione audio/video HDMI su CAT5e/6
Marca	Marmitek
Modello	MegaView 67 Pro
Dimensioni (trasmettitore e ricevitore)	79,5 x 69 x 16,5 mm
Peso (trasmettitore)	132 g
Peso (ricevitore)	130 g
Alimentazione	Adattatore esterno 100-240V~50/60Hz, 12V DC 1A
Consumo elettrico	2,73 W
Risoluzioni video supportate	1080p Full HD, 1080i, 720p, 576p, 480p
Larghezza di banda video	10,2 Gbps
Standard HDMI supportati	HDMI 1.4, HDCP 1.4, EDID, DVI
Formati audio supportati	DTS-HD Master Audio, Dolby TrueHD, Dolby Digital/AC3, LPCM 7.1, PCM 2.0
Portata di trasmissione	Fino a 60 m con cavo CAT5e/6
Funzione di ritorno infrarosso	Sì, banda 20 ~ 60 KHz, portata 8 m
Connettività trasmettitore	1 ingresso HDMI, 1 uscita HDMI (loop), 1 porta RJ45 CAT5e/6, 1 porta IR
Connettività ricevitore	1 ingresso RJ45 CAT5e/6, 1 uscita HDMI, 1 porta IR
Sicurezza	Utilizzo interno solo, non aprire, proteggere dall'umidità e dalle temperature estreme
Manutenzione e pulizia	Pulire con un panno morbido e asciutto. Non utilizzare prodotti chimici.
Pezzi di ricambio e riparabilità	Affidare le riparazioni a personale qualificato. Contattare il servizio post-vendita Marmitek.
Temperatura di funzionamento	0 a +40°C
Umidità di funzionamento	20 a 90%

Domande frequenti - MegaView 67 Pro MARMITEK

Come collegare il trasmettitore e il ricevitore?

Collegare la sorgente HDMI al trasmettitore, quindi utilizzare un cavo CAT5e/6 per collegare il trasmettitore al ricevitore. Infine, collegare il ricevitore allo schermo tramite un cavo HDMI ad alta velocità.

Posso utilizzare MegaView 67 Pro su una rete domestica esistente?

No, il prodotto non deve essere collegato a una rete LAN esistente, potrebbe danneggiarlo.

Cosa fare se non c'è immagine o audio?

Verificare che la sorgente sia accesa, che i cavi HDMI siano ad alta velocità e che il cavo CAT5e/6 sia ben collegato. Assicurarsi anche che il proprio dispositivo supporti HDCP 2.2.

Come utilizzare la funzione di ritorno infrarosso?

Collegare il ricevitore IR al ricevitore MegaView e posizionarlo a portata del telecomando. Collegare il cavo di estensione IR al trasmettitore e incollare il suo LED sul sensore IR del dispositivo sorgente.

Perché la funzione di ritorno IR non funziona?

Assicurarsi che il LED IR sia ben collegato e che il ricevitore IR sia posizionato a meno di 8 metri dal telecomando. Provare diverse posizioni.

Qual è la portata massima con un cavo CAT5e/6?

La portata può arrivare fino a 60 metri con un cavo di qualità CAT5e/6.

Come regolare l'interruttore EDID?

Utilizzare l'interruttore EDID sul trasmettitore: posizione RX per utilizzare le informazioni dello schermo remoto, posizione TX per quelle dello schermo locale (loop).

Posso utilizzare cavi HDMI standard?

Per una qualità ottimale, utilizzare solo cavi HDMI ad alta velocità certificati.

Il prodotto è compatibile con il 4K?

No, MegaView 67 Pro supporta fino a 1080p Full HD e non è compatibile con il 4K.

Cosa fare in caso di surriscaldamento?

Assicurarsi che il trasmettitore e il ricevitore siano installati in un luogo ben ventilato, evitare spazi chiusi come un mobile TV.

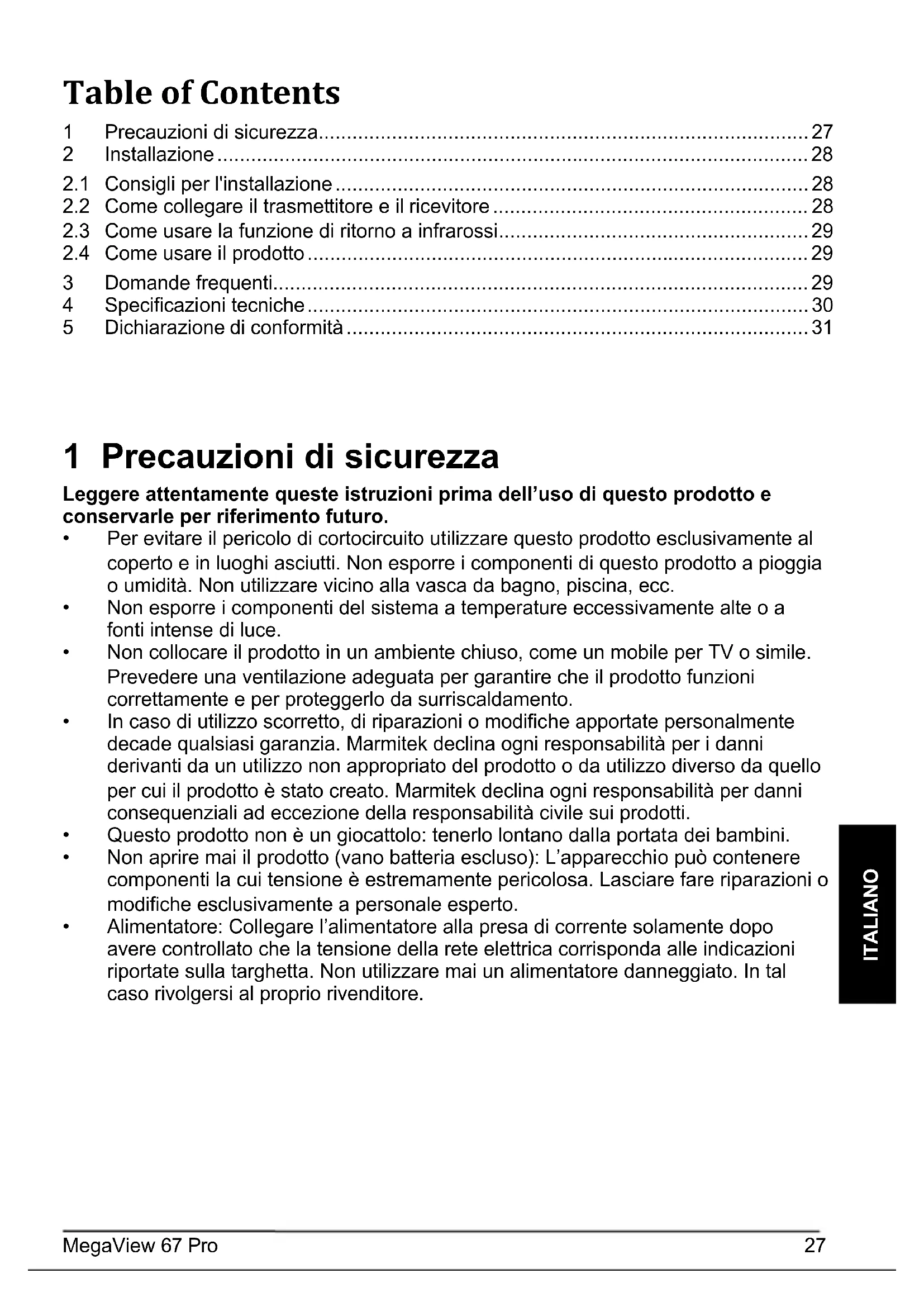

MANUALE UTENTE MegaView 67 Pro MARMITEK

1 Precauzioni di sicurezza....27
2 Installazione....28
2.1 Consigli per l'installazione....28
2.2 Come collegare il trasmettitore e il ricevitore 28
2.3 Come usare la funzione di ritorno a infrarossi....29
2.4 Come usare il prodotto....29
3 Domande frequenti....29
4 Specificazioni tecniche....30
5 Dichiarazione di conformità 31

1 Precauzioni di sicurezza

Leggere attentamente queste istruzioni prima dell'uso di questo prodotto e conservarle per riferimento futuro.

• Per evitare il pericolo di cortocircuito utilizzare questo prodotto esclusivamente al coperto e in luoghi asciutti. Non esporre i componenti di questo prodotto a pioggia o umidità. Non utilizzare vicino alla vasca da bagno, piscina, ecc.
• Non esporre i componenti del sistema a temperature eccessivamente alte o a fonti intense di luce.
• Non collocare il prodotto in un ambiente chiuso, come un mobile per TV o simile. Prevedere una ventilazione adeguata per garantire che il prodotto funzioni correttamente e per proteggerlo da surriscaldamento.
• In caso di utilizzo scorretto, di riparazioni o modifiche apportate personalmente decade qualsiasi garanzia. Marmitek declina ogni responsabilità per i danni derivanti da un utilizzo non appropriato del prodotto o da utilizzo diverso da quello per cui il prodotto è stato creato. Marmitek declina ogni responsabilità per danni consequenziali ad eccezione della responsabilità civile sui prodotti.
• Questo prodotto non è un giocattolo: tenerlo lontano dalla portata dei bambini.
• Non aprire mai il prodotto (vano batteria escluso): L'apparecchio può contenere componenti la cui tensione è estremamente pericolosa. Lasciare fare riparazioni o modifiche esclusivamente a personale esperto.
• Alimentatore: Collegare l'alimentatore alla presa di corrente solamente dopo avere controllato che la tensione della rete elettrica corrisponda alle indicazioni riportate sulla targhetta. Non utilizzare mai un alimentatore danneggiato. In tal caso rivolgersi al proprio rivenditore.

2 Installazione

2.1 Consigli per l'installazione

• Spegnere tutti i dispositivi (TV e sorgenti HDMI) prima di collegarli al MegaView 67 Pro. Se un dispositivo non può essere spento, staccare la spina dalla presa di corrente.
• Usare solo cavi certificati HDMI ad Alta Velocità ^® per la migliore qualità audio e video.

2.2 Come collegare il trasmettitore e il ricevitore

Per verificare il corretto funzionamento del sistema si consiglia per prima cosa di testare la configurazione usando un cavo corto CAT5e/6.

1. Collegare la sorgente HDMI al trasmettitore del MegaView 67 Pro [4], usando un cavo certificato HDMI ad Alta Velocita®.
2. Opzionale: Per continuare a vedere il segnale HDMI anche in questa stanza, usare un cavo certificato HDMI ad Alta Velocità® per collegare un display alla porta HDMI contrassegnata "HDMI OUT"[6] sul trasmettitore.
3. Collegare il ricevitore del MegaView 67 Pro al display o proiettore [9] tramite un cavo certificato HDMI ad Alta Velocita®.
4. Usare un cavo Ethernet CAT5e/6 per connettere il trasmettitore [2] MegaView 67 Pro al ricevitore [8].

Nota: Il MegaView 67 Pro non può essere collegato a una rete domestica (LAN), questo potrebbe danneggiare il dispositivo.

1. Usare l'interruttore [5] EDID per selezionare le impostazioni di visualizzazione giuste per il dispositivo sorgente. Selezionare "RX2 per ricevere le informazioni dal display. Selezionare "RX" per ricevere le informazioni video dal display collegato al ricevitore. Selezionare "TX" per ricevere le informazioni video dal display locale collegato all'uscita HDMI (collegamento ad anello) del trasmettitore.

2. Collegare l'adattatore per la corrente [3] al collegamento "DC 24" sul MegaView 67 Pro e attaccare l'adattatore a una presa elettrica.

Nota: Non posizionare il trasmettitore o il ricevitore del MegaView 67 Pro in uno spazio chiuso, come in mobili porta TV o simili. Il prodotto necessita di una ventilazione adeguata per assicurarne il corretto funzionamento ed evitare il surriscaldamento.

2.3 Come usare la funzione di ritorno a infrarossi

Il MegaView 76 Pro ha un "canale di ritorno a infrarossi" incorporato, che permette di utilizzare il dispositivo sorgente collegato da un'altra stanza dove si trova il display.

1. Collegare il ricevitore IR al ricevitore [7] del MegaView 67 Pro.
2. Posizionare il ricevitore IR in modo che sia visibile al telecomando infrarossi e in grado di ricevere i comandi trasmessi (fino a 8 metri).
3. Prima di attaccare definitivamente il ricevitore IR, cercare di trovare la posizione giusta.
4. Collegare il cavo estensore IR al trasmettitore MegaView 67 [1].
5. Assicurarsi che i LED del cavo estensore IR si allineino perfettamente al sensore infrarossi del dispositivo A/V (può essere estremamente accurato su alcuni dispositivi). La posizione esatta può essere identificata facilmente con una torcia davanti al pannello frontale e cercando la finestra del sensore IR.
6. Prima di attaccare definitivamente il LED IR, cercare di trovare la posizione giusta.

Nota: Le strisce adesive potrebbero far scolorire alcune superficie o lasciare residui adesivi dopo la loro rimozione.

2.4 Come usare il prodotto

1. Accendere il dispositivo sorgente HDMI collegato al trasmettitore del MegaView 67 Pro.
2. Accendere il dispositivo display e selezionare l'ingresso collegato al ricevitore del MegaView 67 Pro.
3. È ora possibile ricevere il segnale video dal dispositivo A/V collegato.
4. È possibile usare il dispositivo sorgente HDMI usando la funzione di ritorno infrarossi.

3 Domande frequenti

Per verificare il corretto funzionamento del sistema si consiglia per prima cosa di testare la configurazione usando un cavo corto CAT5e/6.

Audio e video assenti o di pessima qualità

• Verificare che il dispositivo A/V sia acceso.
• Usare solo cavi certificati HDMI ad Alta Velocità ^® per la migliore qualità audio e video.
• Verificare che le sorgenti HDMI e la TV o il proiettore supportino la protezione anticopia HDCP 2.2 (High Bandwith Digital Content Protection).
• Controllare se il cavo CAT5e/6 offre una connessione stabile (senza guasti dei cavi).
  • Verificare se lo RJ-45 è stato collegato seguendo lo standard EIA/TIA T568B.
• Assicursarsi di non superare la lunghezza massima del cavo.
  • Installare il proprio sistema quanto più lontano possibile da ogni fonte RF (dispositivi wireless).

La funzione di ritorno IR non funziona

• Assicurarsi che il LED IR è stato collegato correttamente.
- Cercare di posizionare il ricevitore IR e il cavo LED IR.
• Il ricevitore IR ha una sensibilità di ricezione massima di 8 metri.
- Il raggio dipende anche dal telecomando usato.

Avete altre domande oltre a quelle risposte precedentemente?

Visita il sito www.marmitek.com.

4 Specificazioni tecniche

Trasmettitore di connessioni

Ingresso: 1 x HDMI

Uscita: 1 x HDMI

1 x uscita IR

1 x CAT5e/6, RJ45

Ricevitore di connessioni

Ingresso: 1 x CAT5e/6, RJ45

1 x ingresso IR

Uscita: 1 x uscita HDMI

Video

Risoluzioni supportate: 1080p (Full HD), 1080i, 720p, 576p, 480p

Banda larga: 10,2 Gbps

Standard HDMI: HDMI 1.4, EDID, HDCP 1.4, DVI

Audio

Formati audio supportati: DTS-HD Master Audio, Dolby TrueHD, Dolby Digital/AC3, LPCM7.1 e PCM 2.0CH

Funzione di ritorno a infrarossi

Intervallo di frequenza 20 \~ 60 KHz

Raggio di ricezione IR: 8 metri

Alloggio e ambiente

Dimensioni: 79,5 x 69 x 16,5 mm (sia TX che RX)

Peso: TX: 132 grammi, RX: 130 grammi

Temperatura ambiente: da 0 a 40°C

Umidità: da 20% a 90%

Alimentazione

Adattatore di potenza esterno: 100-240V@50-60Hz, 12VDC @ 1A

Corrente assorbita: 2,73W

Le specifiche potrebbero subire variazioni senza preavviso.

5 Dichiarazione di conformità

Con ciò, Marmitek BV dichiara che il MegaView 67 Pro™ è conforme ai requisiti essenziali ed alter disposizioni relative alla Direttiva :

Direttiva 2014/30/UE del Parlamento europeo e del Consiglio, del 26 febbraio 2014, concernente l'armonizzazione delle legislazioni degli Stati membri relative alla compatibilità elettromagnetica (rifusione).

Direttiva 2014/35/UE del Parlamento europeo e del Consiglio, del 26 febbraio 2014, concernente l'armonizzazione delle legislazioni degli Stati membri relative alla messa a disposizione sul mercato del materiale elettrico destinato a essere adoperato entro taluni limiti di tensione.

Direttiva 2011/65/EU del Parlamento Europeo e del Consiglio del 15 novembre 2017 recante modifica della direttiva 2011/65/UE sulla restrizione dell'uso di determinate sostanze pericolose nelle apparecchiature elettriche ed elettroniche.

Regolamento (UE) 2019/1782 della Commissione del 1º ottobre 2019 che stabilisce specifiche per la progettazione ecocompatibile degli alimentatori esterni in applicazione della direttiva 2009/125/CE del Parlamento europeo e del Consiglio e abroga il regolamento (CE) n. 278/2009 della Commissione.

È possibile leggere l'intero Dichiarazione di Conformità all'indirizzo http://www.marmitek.com

Marmitek BV - PO Box 4257 - 5604 EG Eindhoven Paesi Bassi
