Tipo di prodotto	Utensile pneumatico
Marca	Hazet
Modello	90412
Categoria	Utensili pneumatici
Alimentazione	Aria compressa
Utilizzo conforme	Applicazioni pneumatiche specifiche secondo le istruzioni
Istruzioni di sicurezza	Indossare DPI (guanti, occhiali, protezione uditiva, maschera); non utilizzare in atmosfera esplosiva; evitare il contatto con fonti elettriche
Manutenzione	Scollegare prima della manutenzione; pulire con white spirit; lubrificare quotidianamente il motore pneumatico
Lubrificazione	Olio pneumatico speciale; utilizzare lubrificatore Hazet 9070-1 consigliato
Ricambi	Utilizzare solo ricambi originali Hazet
Riparazioni	Eseguite solo da un tecnico autorizzato
Conservazione	Luogo asciutto e senza polvere, temperatura -10°C a +40°C, umidità max 60%
Smaltimento	Riciclare secondo le norme ambientali
Temperatura di conservazione	-10°C a +40°C
Umidità relativa max	60%
Informazioni generali	Leggere le istruzioni prima dell'uso; conservare le istruzioni con l'utensile

Domande frequenti - 90412 Hazet

Qual è la pressione dell'aria massima per l'utensile Hazet 90412?

La pressione massima dell'aria compressa deve essere inferiore o uguale al carico ammissibile indicato nelle istruzioni per l'uso. Non superare questa pressione per evitare esplosioni e lesioni gravi.

Come lubrificare correttamente l'utensile pneumatico Hazet 90412?

Scollegare l'utensile dall'alimentazione dell'aria, tenere l'orifizio di aspirazione verso l'alto e versare una o due gocce di olio pneumatico speciale. Ricollegare l'utensile, coprire lo scarico con un panno e farlo girare per alcuni secondi. Non utilizzare mai liquidi infiammabili come cherosene o benzina.

Quali dispositivi di protezione individuale (DPI) devo indossare durante l'uso?

Indossare guanti da lavoro, occhiali di protezione, protezione uditiva e maschera facciale o respiratoria se necessario. Indossare abiti aderenti e legare i capelli lunghi.

Posso utilizzare l'utensile Hazet 90412 in un ambiente con sostanze infiammabili?

No, gli utensili pneumatici possono produrre scintille. Non utilizzare mai l'utensile vicino a sostanze infiammabili come benzina, nafta o detergenti. Lavorare solo in luoghi puliti e ben ventilati.

Come pulire l'utensile pneumatico Hazet 90412?

Utilizzare white spirit per pulire l'utensile o le sue parti. Non utilizzare mai solventi, acidi, esteri, acetone o idrocarburi clorurati. Assicurarsi che l'utensile sia scollegato dall'alimentazione dell'aria prima della pulizia.

Cosa fare in caso di malfunzionamento dell'utensile?

Controllare l'impianto di compressione, i tubi dell'aria (portata e sezione), la presenza di polvere, ruggine o condensa e l'eccesso di olio nel motore. Se il problema persiste, contattare il servizio post-vendita tramite il proprio distributore.

Posso utilizzare ricambi non Hazet?

No, utilizzare solo ricambi originali Hazet. L'uso di ricambi non appropriati annulla la garanzia e può causare danni, malfunzionamenti o guasti all'utensile.

Come conservare l'utensile Hazet 90412 quando non viene utilizzato?

Conservare l'utensile in un luogo asciutto e senza polvere, al riparo da liquidi e sostanze aggressive. Non conservarlo all'aperto e fuori dalla portata dei bambini. Temperatura di conservazione: -10°C a +40°C con umidità relativa massima del 60%.

È sicuro trasportare l'utensile tenendolo per il tubo dell'aria?

No, non trasportare mai l'utensile tenendolo per il tubo. Non trasportarlo nemmeno con il dito sul grilletto per evitare un'avvio accidentale.

Cosa fare se l'interruttore di accensione/spegnimento è difettoso?

Non utilizzare l'utensile se l'interruttore è difettoso. Gli utensili che non possono più essere azionati dall'interruttore sono pericolosi e devono essere riparati da un tecnico autorizzato.

MANUALE UTENTE 90412 Hazet

Norme di sicurezza per utensili pneumatici

1 Informazioni generali

1. Informazioni generali 31
2. Spiegazione dei symboli 31

② Per la yostra sicurezza

1. Responsabilità del gestore 32
2. Utilizzo conforme 32
3. Pericoli che derivano dall'apparecchio 33 - 34

③ Per yostra informazione

1. Manutenzione e cura 35
2. Parti di ricambio 35

④ Guasti 36
5 Conservazione e stoccaggio 36
6 Smaltimento 36

37 42

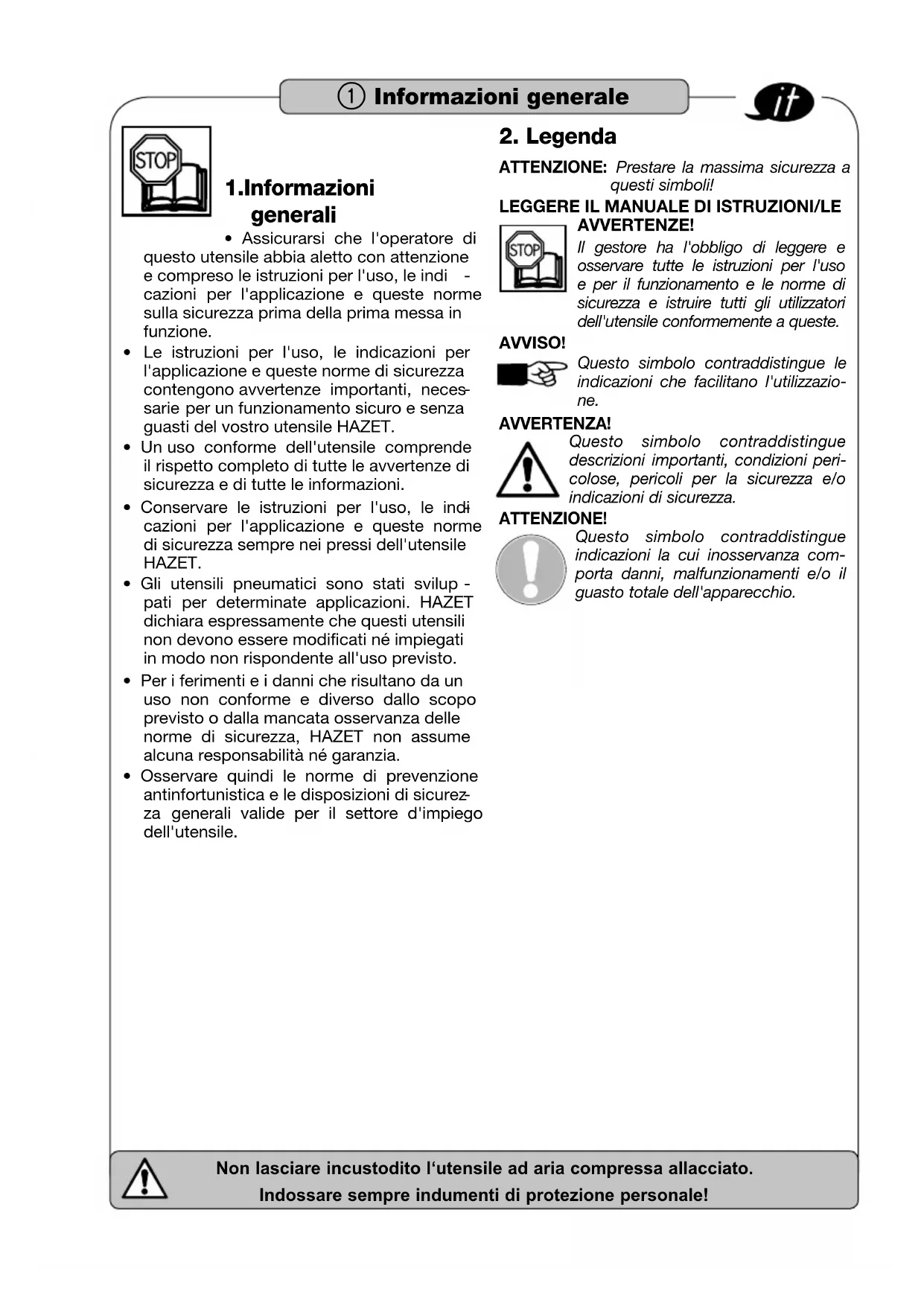

1 Informazioni generale

1.Informazioni generali

• Assicurarsi che l'operatore di quello utensile abbia aletto conattenzione e compreso le istruzioni per l'uso, le indi -cazioni per l'applicazione e queste norme sulla sicurezza prima della prima messa in funzione.

• Le istruzioni per l'uso, leindicazioni per l'applicazione equeste norme di sicurezza contengono avventenze importanti, necessarie per un funzionamento sicuro e senza guasti del vostro utensile HAZET.

• Un uso conforme dell'utensile comprende il rispetto completo di tutte le avventenze di sicurezza e di tutte le informazioni.
• Conservare le istruzioni per l'uso, le indiciazioni per l'applicazione e queste normedi sicurezza sempre nei pressi dell'utensile HAZET.
  Gli utensili pneumatici sono stati svilup -pati per determinate applicazioni. HAZET dichiara espressamente che questi utensili non devono essere modificati né impiegati in modo non rispondente all'uso previsto.
• Per i ferimenti e i danni che risultano da un uso non conforme e diverso dallo scopo previsto o alla mancata osservanza delle norme di sicurezza, HAZET non assume alcuna responsabilità né garanzia.
• Osservare quando le norme di prevenzione antinfortunistica e le disposizioni di sicurezza generali valide per il settore d'impiego dell'utensile.

2. Legenda

ATTENZIONE: Prestare la massima sicurezza a questi simbolil

LEGGERE IL MANUALE DI ISTRUZIONI/LE AVVERTENZE!

Il gestore ha l'obbligo di leggere e osservare tutte le istruzioni per l'uso e per il funzionamento e le norme di sicurezza e struire tutti gli utilizzatori dell'utensile conformmente a queste.

AVVISO!

Questo symbolo contraddistingue le indicazioni che facilitano l'utilizzazione.

AVVERTENZA!

Questo significato contradistinguish derestrazioni importanti, condizioni pericolose, pericoli per la sicurezza e/oindicazioni di sicurezza.

ATTENZIONE!

Questo significato contraddistinguisheindicazioni la cui inosservanza comportadanni, malfunzionamenti e/o ilguasto totale dell'apparecchio.

Non lasciare incustodito l'utensile ad aria compressa allacciato. Indossare sempre indumenti di protezione personale!

1. Responsabilità del gestore

• L'apparecchio è costruito nel rispetto delle regole della tecnia valide e riconosciute al momento del suo sviluppo e della sua produzione ed è considerato a prova di guasto. L'apparecchio può essere presentare dei rischi se viene impiegato da personale non correttamente addestrato oppure se viene utilizzato in modo non idoneo o non conforme. Quindi, è necessario che tutte le persone incaricate di eseguire lavori su o con l'apparecchio abbiano fatto e compreso le istruzioni per l'uso, leindicazioni per l'applicazione e le avventenze di sicurezza prima dell'inizio dei lavori.
• Conservare sempre le istruzioni per l'uso, leindicazioni per l'applicazione e le avventenze di sicurezza direttamente nei pressi dell'apparecchio.
• E vietato effettuare modifiche di alcun tipo nonché applicazioni esterne o trasforma-zione dell'apparecchio.
• Conservare tutte leindicazioni di sicurezza,le avventenze e leistruzioni operative sempre perfettamente leggibili. Sostituire immediatamente le targhette o le etichette danneggiate.
  Rispettare assolutamente i valori impostati e gli intervalli di impostazione indicati.

2. Uso conforme

La sicurezza operativa viene garantita solo con un utilizzo conforme secondo i dati forniti nelle istruzioni per l'uso e nelleindicazioni per l'applicazione e in considerazione delle norme di sicurezza. L'uso e la manutenzione devono essere sempre conformi alle disposizioni locali, statali, regionali o federali.

• Impiegare l'apparecchio solo in condizioni di funzionamento incepibili e sicure.
• Tenere sempre i dispositivi di sicurezza in luoghi liberamente accessibili e controllarie periodicamente.
• Lo sono forme di un utensile pneumatico viene definito nelle relative istruzioni per l'uso e nelleindicazioni per l'applicazione.
• L'utilizzo non conforme dell'utensile pneumatico HAZET o l'utilizzo non conforme alle norme di sicurezza cui provocare feriti gravi oanche mortali.
• É viétato'utilizzato l'apparecchio in modo improprio e/o diverso da quello previsto; tale uso è considerato non conforme.
  Non sono ammesses rivendicazioni di alcun tipo nei confronti del produttore e/o di loro incariciati per i danni derivanti dall'uso non conforme dell'apparecchio.
• Il gestore è l'uno responsabile di tutti i danni risultanti dall'uso non conforme.

(2) Per la Vostra sicurezza

3. Pericoli connessi all'apparecchio

Prima di utilizzato l'utensile HAZET verificare sempre che sia in perfette condizioni di funzionamento. Non utilizzato l'utensile se alla verifica emerge che la funzionalità non è garantita oppure se vengono rilevati danni. Qualora l'utensile venga utilizzato nonostante non ne sua stata attestata la perfetta funzionalità, si rischia di provocare gravi lesioni personali nonché ingenti danni materiali.

Non utilizzare gli utensili che presentano un interruptore on/off difettoso. Gli attrezzi che non possono più essere accesi o spenti tramite l'interruttore on/off sono pericolosi e devono essere riparati.
- Fare eseguire tutte le operazioni di assistenza e riparazione sempre ed escludivamente da personale specializzato. Per garantire una sicurezza di funzionamento duratura, impiegare escludivamente parti di ricambio originali.
Non rimuovere i dispositiivi di sicurezza e/o parti del corpo dell'apparecchio.
Non azionare mai l'apparecchio penza coperchio di protezione o se i dispositivi di sicurezza non sono tutti disponibili e in condizioni perfette.
- Per motivi di sicurezza, è vietato apportare modifiche ad apparecchi HAZET. Le modifiche all'apparecchio determinano l'immediata esclusione di responsabilità.
- Indossare guanti da lavoro. Durante il funzionamento tutto carico l'apprecchio trasmette vibrazioni al gestore. Indossare assolutamente guanti da lavoro.
- Indossare occhiali protettivi. Gli utensili ad un azionamento pneumatico posso nIanciare trucioli, polvere e altri prodotti da sfregamento: quello fatto cui portare a gravi feriteagli occhi.

L'aria compressa è pericolosa. La corrente d'aria può danneggiare parti del corpo delicate come occhi orecchi e altri. Gli oggetti e la polvere lanciati alla corrente d'aria possono provocare ferimenti.

• Indossare cuffie di protezione dell'udito. Una lunga esposizione ai rumori emessi durante il lavoro da un utensile ad aria compressa cui portare ad una perdita dell'udito permanente.
  Utilizzare una maschera o un appearecchio respiratorio. Alcuni materiali come collanti e catrame contengono sostanze chimiche i vapori delle quali, se respi-rati per un periodo di tempo prolongato, possono causare
• Indossare abbigliamento da lavoro aderente. Gli utensili con parti rotanti possono impigliarsi nei capelli, negli abiti, nei gioielli o in altri oggetti liberi e quello cui provocare danni gravi.

Non utilizzare mai abiti troppo ampi o che contengono nastri o lacci che potrebbero impigliarsi nelle parti rotanti dell'utensile. Durante il lavoro togliere tutti i gioielli, gli orologi, i segni di identificazione, i braccialetti, le catenine e quant'altro cui impigliarsi nell'utensile. Non afferrare mai le parti dell'utensile che sono in movimento. Raccogliere o coprire i capelli lunghi.

• I bambini non devono averere accessoagli utensili pneumatici. Gli attrezzi lascia -ti incustoditi possono essere utilizzati da persone non autorizzate e provocare quindi lesionsi a queste o a terzi.
  Non utilizzato l'apparecchio in locali a rischio di esplosione. Gli attrezzi pneumatici possono provocare scariche di scintille che possono portare all'accensione di materiali inflammabili. Non azionare mai gli utensili nelle vicinanze di sostanze inflamabili come benzina, nafta o detergenti. Lavorare soltanto in zone pulite e ben areate nelle quali non ci sono materiali disponibile inflammabili. Per l'azionamento di utensili pneumatici non utilizzato mani ossigeno, anidride carbonica o altri gas contenuti in bombole.

Non lasciare incustodito l'utensile ad aria compressa allacciato. Indossare sempre indumenti di protezione personale!

Non indirizzare mai utensili pneumatici verso uomini, animali o se stessi. Durante il funzionamento dell'utensile tenere lontani bambini e altre persone alla zona di lavoro.
Non far lavorare mai l'apparecchio alla carico. Utensili come lo scalpello o altri possono rompersi ed essere lanciati via e colpire l'operatore o altre persona che si trovano nella zona di lavoro.
- Gli utensili pneumatici non devono entrare in contatto con fonti di corrente.
- Fare attenzione alla pressione di funzionamento! Leggere la pressione dell'aria nelle relative istruzioni per il funzionamento o per l'uso. Se viene superata la pressione massima consentita per utensili e accessori si possono avere esplosioni e ferite gravi. La pressione massima dell'aria compressa delve essere uguale o inferiore al carico della pressione consentito per l'utensile pneumatico.
- Controllare che il collegamento a flessibile sia ben saldo. Non utilizza - re raccordi o flessibili difettosi, consumati o di Bassa qualità.

I flessibili che sbattono in giro possono provocare ferite gravi.

• Staccare gli utensili pneumatici solo in assenza di pressione. I flessibili che sbattono in giro possono provocare ferite gravi.
• Utilizzare sostanto aria asciutta e pulita. Non utilizzato mai ossigeno, anidride carbonica o altri gas conteni in bombola per l'azionamento di utensili pneumatici.
  Utilizzare solo le parti di ricambio, i fissaggi e gli accessori consigliati dal produttore
  Non portare mai l'utensile sul flessibile dell'aria compressa.
  Non portare mai l'utensile collegato con il dito sulla leva di azionamento.
• Evitare un azionamento involontario.
• Mantenere le maniglie sempre asciutte, pulite e prive diolio e grasso.
• Assicurarsi che la zona di lavoro sia sempre pulita, ben ventilata e sempre ben illuminata.

Nonutilizzaremai l'utensile sotto l'influsso di alcolo di droge.
- Il contrassegno dell'apparecchio deve essere sempre ben leggibile.
Gli utensili pneumatici devono essere azionati e manutenuti solo da personale istruito.
- Far eseguire le riparazioni solo a personale autorizzato.
Non eseguire manipolazioni, riparazioni di emergenza ne utilizzato per scopi diversi da quelli previsti.
- Durante il lavoro con gli utensili pneuma -tici non introduire le mani nella zona di lavoro.
- Se sull'apparecchio si verificano delle mancanze di tenuta o altre avarie di funzionamento, staccare immediamente l'apparecchio alla sorgente di aria compressa e rimuovere la causa dell'avaria.
Nonutilizzare mai giunti rapidi direttamente sull'apparecchio. Il giunto rapido develessere separato dall'apparecchio almeno mediente un flessibile dell'aria lungo 20~cm
- Utensili da azionare come per esempio scalpello, chiodi. Sostituire le chiavi a bussola con inserto ecc. solo se il flessibile dell'aria è scollegato.
- Per lubricare o sostuire gli utensili da azio - nare come per esempio scalpello e chiodi. Staccare sempre le chiavi a bussola con inserto e l'utensile pneumatico dall'alimentazione di aria compressa.
Assicurarsi sempre che gli utensili da azionare siano in condizioni incepibili.
- Per agli apparecchio utilizzare sostanto gli utensili previsti, come per esempio lo scalpello per il martello a scalpello, mole e nastri per affilatrici pneumatiche, ecc.
- Fare attenuation al momento di reazione. Fare attenzione alla formazione dei momenti di reazione e alla possibile rottura dell'utensile. Nei punti stretti i momenti di reazione posso sono provocare ferite. Adottare delle contromisure per i momenti di reazione inaspettati.
- Una vibrazione permanente più provocare danni alla salute.
- Accertarsi che la posizione sia stabile.

(3) Manutenzione e cura

L'uso, l'ispezione e la manutenzione degli utensili pneumatici devono sempre essere conformi alle dispositionsi locali, statali, regionali o federali.

1. Manutenzione

• Prima di eseguire i lavori di manutenzione è sempre necessario staccare l'apparecchio dall'alimentazione di aria compressa.
• Per la pulizia della'utensile o delle sue sin - gole parti si consiglia l'utilizzo di benzina di lavaggio.
  Non pulire mai con detergenti o acidi, estere (composti organici di acidi e alcool), acetone (chetone), idrocarburi clorurati o oli contenti nitrocarbonato. Non utilizzato agenti chimici con un basso punto di fiam - ma.
• Sostituire i componenti danneggiati o consumati come guarnizioni O-Ring, cuscinetti, lame rotanti ecc.
  Utilizzare esclusivamente le parti di ricambio consigiate dal produttore altrimenti decade la garanzia.
• Nello smaltimento delle singole parti, dei mezzi lubricanti e di pulizia, assicurarsi che vengano osservate le direttive relative alla protezione ambientale.
• Svuotare l'acqua dal serbatoio del compressore e rimuovere l'acqua di condensa dalle condotte dell'aria. Leggereanche concura e completenessle le istruzioni per I'uso del compressore.

Lubricare:

Gli utensili pneumatici devono essere lubrificati per tutte la loro durata. Il motore e il cuscinetto a sfere hanno bisogno di aria compressa per azionare l'utensile. Poiché l'umidità nell'aria compressa fa arrugginire il motore, quello deve essere lubrificato agli giorni. A quello scopo si consiglia l'utilizzo di un lubrificatore integrato.
- HAZET 9070-1 lubricificatore per il montaggio sull'utensile pneumatico.

IMPORTANT:

Si consiglia l'uso di filtri dell'aria e di un lubrificatore della condotta della aria compressa.

ATTENZIONE!

Interrompere l'alimentazione di aria compressa prima di lubrificare, allacciare o disaccoppiare l'utensile.

Lubrificazione del motore pneumatico a mano:

• Disaccoppiare l'utensile dall'alimentazione di aria e mantenerlo con l'ingresso dell'aria versuso l'alto. Mettere una o due gocce di olio speciale per aria compressa nell'ingresso dell'aria.
• Allacciare l'utensile all'alimentazione di aria compressa, copire l'uscita dell'aria sull'u-tensile con un asciugamano e far girare per alcuni secondi.
• Per lubricicare l'utensile nonutilizzare mai liquidi infiammabili o che vaporizzato forn-lmente come cherosene, diesel o benzina.

ATTENZIONE!

L'olio in effesso nel motore viene espulso immediatamente attraverso l'uscita dell'aria.

AVVERTENZA!

Non indirizzare mai l'aperture di scarico su personne o oggetti.

2. Parti di ricambio

• Utilizzare soltanto pezzi di ricambio originali del produttore.
• Parti di ricambio contraffatte o difettose possono provocare danni, malfunzionamento o il quasto totale dell'utensile.
  L'uso di parti di ricambio non autorizzato determina l'estinzione di tutti i diritti di garanzia, assistenza, risarcimento danni e responsabilità civile verso terzi nei confronti del produttore o di loro incariciati, rivenditori rappresentanti.

Non lasciare incustodito l'utensile ad aria compressa allacciato. Indossare sempre indumenti di protezione personale!

Guasti

Per l'eliminazione dei guasti verificare:

• Impianto di compressione e linea di alimentazione dell'aria compressa, consumo dell'aria in l/min e sezione del flessibile conforme ai requisiti tecnici dell'apparecchio?
• Esaminare l'aria di esercizio, contiene polvere e parti di ruggine o condensa?
• Il motore dell'aria è lubrificato?
• Per il ricorso al servizio clienti mettersi in contatto con il proprio rivenditore o con il Service Center HAZET.

⑤ Conservazione /Stoccaggio

L'apparecchio deve essere stoccato e conservato alle seguenti condizioni:

• Conservare l'apparecchio in luogo asciutto e sanza polvere.
  Non esporre l'apparecchio a nessun liquido e/o a sostanze aggressive.
  Non conservare l'apparecchio all'aperto.
• Conservare fuori alla portata dei bambini!
• Temperatura di stoccaggio da -10°C a +40°C.
• Umidità relativà dell'aria max. 60%.

(6) Smaltimento

• Per lo smaltimento differenziato, pulire e smontare l'apparecchio nel rispetto delle disposizioni vigenti in materia di antinfortu-nistica e salvaguardia ambientale. Conferire i componenti al punto di riciclaggio.

La riduzione dell'impatto ambientale e la conservazione dell'ambiente rappresentano il punto centrale delle nostre attività!

Per HAZET la protezione dell'ambiente è di重要内容a primaria.

Non lasciare incustodito l'utensile ad aria compressa allacciato. Indossare sempre indumenti di protezione personale!
