90412 - Druckluftwerkzeuge Hazet - Kostenlose Bedienungsanleitung

Produkttyp	Druckluftwerkzeug
Marke	Hazet
Modell	90412
Kategorie	Druckluftwerkzeuge
Stromversorgung	Druckluft
Bestimmungsgemäße Verwendung	Spezifische Druckluftanwendungen gemäß Anleitung
Sicherheitshinweise	PSA tragen (Handschuhe, Schutzbrille, Gehörschutz, Maske); nicht in explosionsgefährdeter Atmosphäre verwenden; Kontakt mit elektrischen Quellen vermeiden
Wartung	Vor Wartung vom Druckluftnetz trennen; Reinigung mit Waschbenzin; tägliches Ölen des Druckluftmotors
Schmierung	Spezielles Druckluftöl; Verwendung des empfohlenen Schmiergeräts Hazet 9070-1
Ersatzteile	Nur Original-Hazet-Ersatzteile verwenden
Reparaturen	Nur durch autorisierten Fachmann durchführen
Lagerung	Trockener und staubfreier Ort, Temperatur -10°C bis +40°C, Luftfeuchtigkeit max. 60%
Entsorgung	Umweltgerecht entsorgen
Lagertemperatur	-10°C bis +40°C
Maximale relative Luftfeuchtigkeit	60%
Allgemeine Informationen	Vor Gebrauch Anleitung lesen; Anleitung am Werkzeug aufbewahren

Häufig gestellte Fragen - 90412 Hazet

Was ist der maximale Luftdruck für das Hazet 90412 Werkzeug?

Der maximale Druck der Druckluft muss kleiner oder gleich der in der Betriebsanleitung angegebenen zulässigen Belastung sein. Überschreiten Sie diesen Druck nicht, um Explosionen und schwere Verletzungen zu vermeiden.

Wie schmiere ich das Druckluftwerkzeug Hazet 90412 richtig?

Trennen Sie das Werkzeug von der Druckluftversorgung, halten Sie die Lufteinlassöffnung nach oben und geben Sie ein bis zwei Tropfen Spezial-Druckluftöl hinein. Schließen Sie das Werkzeug wieder an, bedecken Sie den Auslass mit einem Tuch und lassen Sie es einige Sekunden laufen. Verwenden Sie niemals brennbare Flüssigkeiten wie Kerosin oder Benzin.

Welche persönliche Schutzausrüstung (PSA) muss ich bei der Verwendung tragen?

Tragen Sie Arbeitshandschuhe, eine Schutzbrille, einen Gehörschutz und bei Bedarf eine Gesichtsmaske oder Atemschutzmaske. Tragen Sie körpernahe Kleidung und binden Sie langes Haar zusammen.

Kann ich das Werkzeug Hazet 90412 in einer Umgebung mit brennbaren Stoffen verwenden?

Nein, Druckluftwerkzeuge können Funken erzeugen. Verwenden Sie das Werkzeug niemals in der Nähe von brennbaren Stoffen wie Benzin, Naphtha oder Reinigungsmitteln. Arbeiten Sie nur an sauberen und gut belüfteten Orten.

Wie reinige ich das Druckluftwerkzeug Hazet 90412?

Verwenden Sie Waschbenzin zum Reinigen des Werkzeugs oder seiner Teile. Verwenden Sie niemals Lösungsmittel, Säuren, Ester, Aceton oder chlorierte Kohlenwasserstoffe. Stellen Sie sicher, dass das Werkzeug vor der Reinigung von der Druckluftversorgung getrennt ist.

Was tun bei einer Fehlfunktion des Werkzeugs?

Überprüfen Sie die Druckluftanlage, die Luftschläuche (Durchfluss und Querschnitt), das Vorhandensein von Staub, Rost oder Kondensat und überschüssiges Öl im Motor. Wenn das Problem weiterhin besteht, wenden Sie sich über Ihren Händler an den Kundendienst.

Kann ich nicht originale Hazet Ersatzteile verwenden?

Nein, verwenden Sie nur Original-Hazet-Ersatzteile. Die Verwendung ungeeigneter Teile führt zum Erlöschen der Garantie und kann zu Schäden, Fehlfunktionen oder Ausfällen des Werkzeugs führen.

Wie lagere ich das Werkzeug Hazet 90412 bei Nichtgebrauch?

Lagern Sie das Werkzeug an einem trockenen und staubfreien Ort, geschützt vor Flüssigkeiten und aggressiven Substanzen. Nicht im Freien und außerhalb der Reichweite von Kindern lagern. Lagertemperatur: -10°C bis +40°C bei max. 60 % relativer Luftfeuchtigkeit.

Ist es sicher, das Werkzeug am Luftschlauch zu transportieren?

Nein, transportieren Sie das Werkzeug niemals am Schlauch. Transportieren Sie es auch nicht mit einem Finger am Abzug, um ein versehentliches Einschalten zu vermeiden.

Was tun, wenn der Ein-/Ausschalter defekt ist?

Verwenden Sie das Werkzeug nicht, wenn der Schalter defekt ist. Werkzeuge, die nicht mehr über den Schalter bedient werden können, sind gefährlich und müssen von einem autorisierten Fachmann repariert werden.

BEDIENUNGSANLEITUNG 90412 Hazet

HÖCHSTE TECHNOLOGIE IN DER WERKZEUGFERTIGUNG SEIT 1868

Sicherheitsvorschriften für Pneumatische Werkzeuge

1.Verantwortung des Betreibers 8
2. Bestimmungsgemäß Verwendung 8
3. Gefahren die vom Gerät ausgehen 9-10

3 Zu Ihrer Information

1. Wartung und Pflege 11
2. Ersatzteile 11

(4) Störungen 12
⑤ Aufbewährung und Lagerung 12
6 Entsorgung 12

13 ... 18

① General Information

1. General Information 13
   2.Explanation of Symbols 13

For Your Safety

HOCHSTE TECHNOLOGIE IN DER WERKZEUGFERTIGUNG SEIT 1868

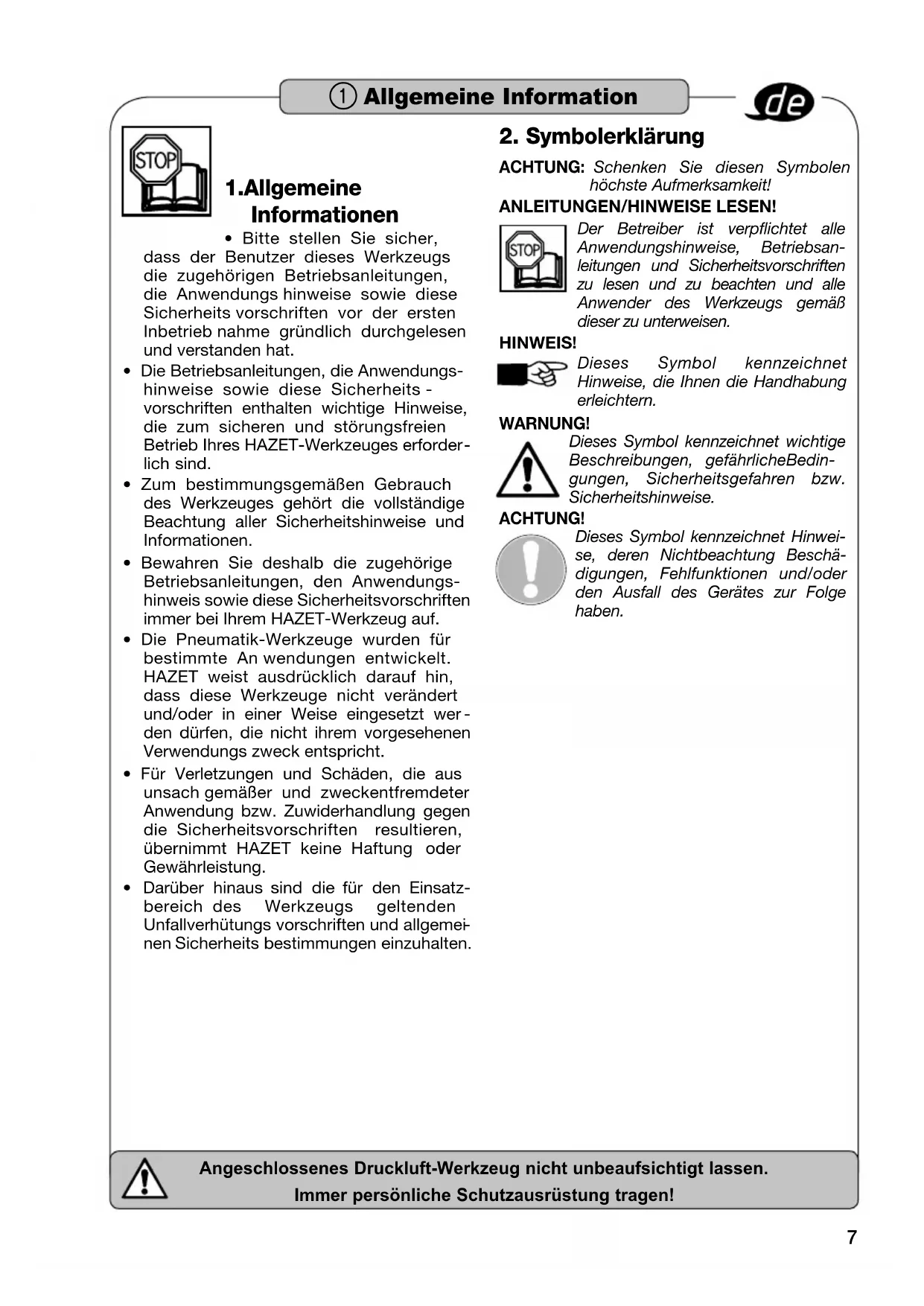

1.Allgemeine Informationen

-itte stellen Sie sicherr, Benutzer theses Werkzeugs morigen Betriebsanleitungen, undungs hinweise sowie diese is vorschriften vor der erstenannahme grundlich durchgelesen fanden hat.

Die Betriebsanleitungen, die Anwendungs- hinweise sowie diese Sicherheitsvorschriften enthalten wichtige Hinweise, die zum sicheren und störungsfreiern Betrieb Ihres HAZET-Werkzeuges erforderlich sind.
Zum bestimmungsgemänen Gebrauch des Werkzeuges gehört die vollständige Beachtung aller Sicherheitshinweise und Informationen.
Bewahren Sie deshalb die zugehörige Betriebsanleitungen, den Anwendungs-hinweis sowie diese Sicherheitsvorschriften immer bei Ihr hem HAZET-Werkzeug auf.
Die Pneumatik-Werkzeuge wurden für bestimmte Anwendungen entwickelt. HAZET weist ausrücklich daraufhin, dass diese Werkzeuge nicht verändert und/oder in einer Weise eingesetzt werden dürfen, die nicht ihrem vorgesehenen Verwendungs zweck entspricht.
- Für Verletzungen und Schäden, die aus unsach gemäß und zweckentfremdeter Anwendung bzw. Zuwiderhandlung gegen die Sicherheitsvorschriften resultieren, übernimmt HAZET keine Haftung oder Gewährleistung.
- Darüber hinaus sind die für den Einsatzbereich des Werkzeugs geltenden Unfallverhütungs vorschriften und allgemeinen Sicherheits bestimmungen einzuhalten.

2. Symbolerklarung

ACHTUNG: Schenken Sie diesen Symbolen hochste Aufmerksamkeit!

ANLEITUNGEN/HINWEISE LESEN!

Der Betreiber ist verpflichtet alle Anwendungshinweise, Betriebsanleitungen und Sicherheitsvorschriften zu denen und zu beachten und alle Anwender des Werkzeugs gemäß dieser zu unterweisen.

HINWEIS!

Dieses Symbol kennzeichnet Hinweise, die Ihnen die Handhabung erleichtern.

WARNING!

Dieses Symbol kennzeichnet wichtige Beschreibungen, gefährliche Bedingungen, Sicherheitsgefahren bzw. Sicherheitshinweise.

ACHTUNG!

Dieses Symbol kennzeichnet Hinweis, deren Nichtbeachtung Beschädigungen, Fehlfunktionen und/oder den Ausfall des Gerätes zur Folge haben.

Angeschlossenes Druckluft-Werkzeug nicht unbeaufsichtigt setzen. Immer persönliche Schutzausrüstung/TRagen!

1. Verantwortung des Betreibers

Das Gerät ist zum Zeitpunkt seiner Entwicklung und Fertigung nach geltenden, anerkannten Regeln der Technik gebaut und gilt als betriebssicher. Es konnen vom Gerät jedoch Gefahren ausgehen, wenn es von nicht fachgerecht ausgebildetem Per sonal, unsachgemäß oder nicht bestimmungsgemäß, verwendet wird. Jede Per son, die mit Arbeiten am oder mit dem Gerät beauftragt ist, muss daher die Betriebsanleitungen, die Anwendungs-hinweise und die Sicherheitsvorschriften vor Beginn der Arbeiten gelesen und verstanden haben.
Die Betriebsanleitungen, die Anwendungs-hinweise und die Sicherheitsvor schriften sind stets in unmittelbarer Höhe des Geräts aufzubewahren.
- Veränderungen jeglicher Art sowie An- oder Umbauten am Gerät sind untersagt.
- Alle Sicherheits-, Warn- und Bedienungshin weise am Gerät sind stets in gut les barem Zustand zu halten. Beschädigte Schil der oder Aufkleber müssen sofort erneuert werden.
- Angegebene Einstellwerte oder -bereiche sind unbedingt einzuhalten.

2. Bestimmungsgemäß Verwendung

Die Betriebssicherheit ist nur bei bestimmungs gemäßer Verwendung entsprechend den Angaben in den Betriebsanleitungen, den Anwendungs hinweisen und unter Berück sich tingung der Sicherheitsvorschriften gewährleistet. Die Benutzung und Wartung muss immer entsprechend den lokalen staatlichen Landesoder Bundes bestimmungen erfolgen.

Gerat nur in technisch einwandfreiem und betriebssicherem Zustand betreiben.
- Sicherheitseinrichtungen immer frei erreich bar vorhalten und regelmäßig prüfen.
Die bestimmungsgemäß Verwendung des jeweiligen Pneumatik-Werkzeuges ist in den zugehörigen Betriebsanleitungen bzw. den Anwendungs hinweisen definiert.
- Der unsachgemäße Gebrauch des HAZET-Pneumatik-Werkzeuges oder der Gebrauch nicht entsprechend den Sicherheitsvorschriften kann zu schweren Verletzungen oder zum Tode führen.
Jede uber die bestimmungsgemae Verwen dung hinausgehende und/oder andersartige Verwendung des Gerates ist undersagt und gilt als nicht bestimmungs gemaB.
- Ansprüche jeglicher Art gegen den Hersteller und/oder seine Bevollmächtigten aus Schäden durch nicht bestimmungs-gemäß Verwendung des Gerätes sind ausgeschlossen.
- Für alle Schäden bei nicht bestimmungs-gemäßer Verwendung haftet allein der Betreiber.

② Zu Ihrer Sicherheit

3. Gefahren die vom Gerät ausgehen

Vor jeder Benutzung ist das HAZET-Werkzeug auf seine volle Funktionsfähigkeit zu prufen. Ist die Funktionsfähigkeit nach dem Ergebnis dieser Prüfung nicht gewährleistet oder werden Schaden festgestellt,arf das Werkzeug nicht verwendet werden. Ist die volle Funktionsfähigkeit nicht gegeben und das Werkzeug wird dennoch verwendet, be steht die Gefahr von erheblichen Kor per-, Ge sund heits- und Sach schaden.

• Werkzeuge, bei denen der Ein-/Aus-Schalter defekt ist, dürfen nicht verwendet werden. Werkzeuge, die nicht mehr mit dem Ein-/Aus-Schalter ein- bzw. ausgeschaltet werden konnen, sind gefährlich und müssen repariert werden.
• Alle Service- oder Repara turarbeiten immer durch Fachpersonal ausführten halten. Um die Betriebssicherheit auf Dauer zu gewährleisten, dürfen nur Originalersatzteile verwendet werden.
  Schutzvorrichtungen und/oder Gehauseteile)durfen nicht entfernt werden.
• Betätigten Sie das Werkzeug nie wenn eine Schutzabdeckung fehl't oder wenn nicht alle Sicherheitseinrichtungen vorhanden und in einwandfreiem Zustand sind.
  Aus Sicherheitsgründen sind Veränderungen an HAZET-Werkzeugen untersagt. Die Vornahme von Veränderungen am Geräf führt zum sofortigen Haftungs ausschluß.

- Arbeitshandschuhe/TRagen.

Während des Last-Betriebes werden Vibrationen vom Gerät auf den Betreiber übertragen. Unbedingt Arbeitshandschuhe tra gen.

Schutzbrille tragen. Werkzeuge mit pneumatischem Antrieb konnen Späne, Staub und anderen Abrieb mit hoher Geschwinigkeit aufwirbeln, was zu schweren Augen verlet zungen führen kann. Druck luft ist gefährlich. Der Luftstrom kann empfindliche Körperteile wie Augen, Ohren etc. schädigen. Vom Luftstrom aufgewirbelte Gegenstände und Staub konnen zu Verletzungen führen.

Angeschlossenes Druckluft-Werkzeug nicht unbeaufsichtigt setzen.

Immer persönliche Schutzausrüstunglagen!

Gehorschutz tragen. Lange Belastung durch die Arbeitsgeräusache eines DruckluftWerk zeuges kann zum dauerhaften Gehorverlust führen.
Gesichtsmaske oder Atemschutz tragen. Einige Materialien wie Klebstoffe und Teer enthalten Chemikalien, deren Dämpfe, über einen längeren Zeitraum eingeatmet, schwere Schädigungen verur sichen konne
- Enganliegende Arbeitsschutzkleidung trag. Werkzeuge mit drehenden Teilen können sich in Haaren, Kleidung, Schmuck oder anderen losen Gegenständen verfangen, was zu

schweren Verletzungen führen kann. Tragen Sie niemals zu weite und/oder mit Bändern oder Schlaufen etc. versehene Kleidung, die sich in den drehenden Werkzeugteilen ver-fangen kann. Legen Sie bei der Arbeit samllichen Schmuck, Uhren, Identifikationsmarken, Armbänder, Hals ketten etc. ab, die sich am Werkzeug verfangen konnten. Fassen Sie niemals Werkzeug teile an, die in Bewegung sind. Lange Haare sollen zusammen gebunden oder bedeckt werden.

• Pneumatik-Werkzeuge gehoren nicht in Kinderhände. Unbeaufsichtigte oder an die Druckluft-Zufuhr angeschlossene Werkzeuge können von nicht autorisierten Personen benutzt werden und zu denen oder zur Verletzung dritter Personen führen.
  Gerät nicht in explosionsgefahrdeten Räumen verwenden. Pneumatic-Werkzeuge konnen Funkenschlag verursachen, der zur Entzündung brennbarer Materialien führen kann. Werkzeuge nie in der Nähe von brennbaren Substanzen wie Benzin, Naphtha oder Reinigungsmitteln etc. betätigten. Nur in sauberen, gut gelüfteten Bereichen arbeiten, in denen sich keine brennbaren Materialien befinden. Niemals Sauerstoff, Kohlendioxid oder andere in Flaschen abgefüllte Gase zum Antrieb von Pneumatic-Werkzeugen verwenden.

• Pneumatik-Werkzeuge nie gegen Menschen, Tiere oder sich selbst richten. Bei Betrieb des Werkzeuges Kinder und andere Personen aus dem Arbeitsbereich fernhalten.

• Gerät nie unbelastet laufen setzen. Werkzeuge wie z.B. Meißel etc. konnen abbrechen und weggeschleudert werden und den Bediener oder Personen treffen, die sich im Arbeitsbereich aufhalten.
• Pneumatik-Werkzeuge)dürfen nicht in Kontakt mit Stromquellenkommen.
• Auf Betriebsdruck achtien! Max. Luftdruck in den jeweiligen Betriebsanleitungen oder Anwendungs hinweisen nachlesen. Das Überschreiben des zulässigen Maximal drucks von Werkzeugen und Zubehörteilen kann Explosionen verursachen und zu schweren Verletzungen führen. Der Maximal druck der Druckluft muss gleich oder unterhalb der zulässigen Druckbelastungs angaben des Pneumatik-Werkzeugs liegen.
• Schlauchverbindung auf festen Sitz prüfen. Keine schadhaften, abgenutzten oder minderwertigen Druckschläuche oder Verbindungsstücke verwenden. Umherschlagende Druck Schläuche können zu schweren Verletzungen führen.
• Pneumatik-Werkzeuge nur im druck - losen Zustand abklemmen. Umherschlagende Druckschläuche konnen zu schweren Verletzungen führen.
• Nur trockene, saubere Luft verwenden. Verwenden Sie niemals Sauerstoff, Kohlendioxid oder andere in Flaschen abge - fülte Gase zum Antrieb von PneumatikWerkzeugen.
• Verwenden Sie nur vom Hersteller empfehlene Ersatzteile, Befestigungen und Zubehor.
• Das Werkzeug niemals am Druckluft-Schlauch/TRagen.
• Das angeschlossene Werkzeug niemals mit dem Finger am Betätigungshebel tragen.
• Unbeabsichtigte Betätigung vermeiden.
• Griffe immer trocken, sauber, öl- und fettfrei halten.
• Achten Sie auf einen sauberen, gut gelüfteten und stets gut beleuchteten Arbeitsbereich.

Das Werkzeug niemals unter Alkoholoder Drogeneinfluss benutzen.
- Kennzeichnung des Gerätes muss immer gut lesbar sein.
- Pneumatik-Werkzeuge)durfen nur von unterwiesenen Personen bedient und gewartet werden.
- Reparaturen nur von autorisierten Personen durchführten halten.
An Pneumatik-Werkzeugen dürfen keine Manipulationen, Notreparaturen oder Zweckentfremdungen vorgenommen werden.
- Wahlend der Arbeit mit Pneumatik-Werkzeugen nicht in den Arbeitsbereich greifen.
- Treten Undichtigkeiten am Gerät oder andere Betriebsstörungen auf, ist das Gerät sofort von der Druckluft-Quelle zu trennen und die Fehlerursache zu behuben.
- Verwenden Sie Schnellkupplungen nicht direkt am Gerät. Die Schnellkupplung muß durch einen mindestens 20 cm langen Luftschlauch vom Gerät getrennt sein.
Zu betätigende Werkzeuge wie z.B. MeiBel, Nadeln. Steckschlüssel-Einsätze usw. nur bei abgekuppeltem Luft schlauch auswechseln.
Zum Olen oder zum Austausch der zu bettigenden Werkzeuge wie z.B. MeiBel, Nadeln. Steckschluss-Einsätze usw. das PneumatikWerkzeug immer von der Druckluft-Zufuhr trennen.
- Achten Sie immer auf den einwandfrei Zustand der zu betätigenden Werkzeuge.
- Verwenden Sie nur für das jeweilige Gerät vorgesehene Werkzeuge, wie z.B. MeiBel für MeiBelhammer, Schleifscheiben und Bänder für pneumatische Schleifgeräte, etc.
- Auf Reaktionsmoment achten. Auf die Bildung von Reaktionsmomenten und den möglichen Bruch des Werkzeuges achten. An engen Stellen können Reaktionsmomente zu Verletzungen führen. Gegen unerwartete Reaktionsmomente müssen Gegenmaßnahmen getroffen werden.
- Dauerhafte Vibration kann zu Gesundheitsschäden führen.
Auf sicheren Stand achten.

③ Wartung und Pflege

Die Benutzung, Inspektion und Wartung von Pneumatik-Werk zeugen muss immer entsprechend den lokalen staatlichen Landes- oder Bundesbestimmungenerfolgen.

1. Wartung

Vor der Durchführung von Wartungsarbeiten ist das Gerät immer von der Druckluft-Zufahr zu offen.
- Zur Reinigung des Werkzeuges oder ihrer Einzelteile wird der Gebrauch von Waschbenzin empfohlen.
- Reinigen Sie nie mit Lösungsmitteln oder Säuren, Eastern (organischen Verbindungen aus Säuren und Alkohol), Aceton (Keton), Chlorkohlenwasserstoffen oder nitrokar - bonathaltigen Olen. Verwenden Sie keine Chemikalien mit niedrigem Flammpunkt.
- Beschädigte oder abgenutzte Bauteile wie O-Ringe, Lager, Drehklingen usw. sind zuersetzen.
- Es sind ausschließlich vom Hersteller empfohlene Ersatzteile zu verwenden, andernfalls erlischt die Gewährleistung.
- Achten Sie bei der Entsorgung von Einzelteilen, Schmier- und Reinigungsmitteln daraufuf, dass die entsprechenden Richtlinien zum Umweltschutz eingehalten werden.
- Kompressortank entwickeln und Kondenswasser aus den Luftleitungen entfernen. Lesen Sie die Betriebsanleitung für den Kompressor bereits gründlich durch.

Ölen:

• Pneumatik-Werkzeuge müssen während ihrer gesamten Lebensdauer geött werden. Der Motor und die Kugellager benötigen Druckluft, um das Werkzeug anzutreiben. Da die Feuchtigkeit in der Druckluft den Motor rostenlässt, muss der Motor täglich geött werden. Hierfür ist die Verwendung eines integrierten Ölers zu empfehlen.
• HAZET 9070-1 Oler zur Montage am Pneumatik-Werkzeug.

WICHTIG:

Die Verwendung von Luftfiltern und eines Druckluft-Leitungsölers ist zu empfehlen.

Angeschlossenes Druckluft-Werkzeug nicht unbeaufsichtigt setzen.

Immer persönliche Schutzausrüstunglagen!

ACHTUNG!

Vor dem Olen, Anschlieben oder Abkoppeln des Werkzeuges, die Druckluft-Zufuhr unterbrechen.

Ölen des pneumatischen Motors von Hand:

• Werkzeug von der Luftzufuhr abkoppeln und mit dem Luftinlass nach oben halten. Ein bis zwei Tropfen Spezial-Druckluftöl in den Luftinlass geben.
• Werkzeug an die Druckluft-Zufuhr anschließen, Luftauslass am Werkzeug mit einem Handtuch abdecken und einige Sekunden laufen halten.
• Für das Ölens des Werkzeugs nie brennbare oder leicht verdampfende Flüssigkeiten wie Kerosin, Diesel oder Benzin verwenden.

ACHTUNG!

Überschüssiges Öl im Motor wird sofort durch den Luftauslass ausgestoBen.

WARNING!

Auslassöffnung nie auf Menschen oder Objekte richten.

2. Ersatzteile

• Nur Original-Ersatzteile des Herstellers verwenden.
• Falsche oder fehlerhafte Ersatzteile konnen zu Beschädigungen, Fehlfunktionen oder Totalausfall des Werkzeuges führen.
• Bei Verwendung nicht freiigegebener Ersatz teile erlösen samtliche Garantie-, Service-, Schadenersatz- und Haftpflichtansprüche gegen den Hersteller oder seine Beauftragten, Handler und Vertreter.

(4) Störungen

Zur Störungsbeseitigungitte prufen:

• Kompressionsanlage und Druckluft-Zuleitung, Luftverbrauch 1/min und Schlauch querschnitt entsprechen den technischen Anforderungen des Gerätes?
• Betriebsluft untersuchen, enthalt Staub und Rostanteile oder Kondensat?
• Luftmotor ist überört?
• Zur Inanspruchnahme des Kunden dienstes setzen Sie sichitte mit Ihr hem Handler oder dem HAZET-Service Center in Verbindung.

⑤ Aufbewahrung/Lagerung

Das Gerät ist unter folgenden Be ding ungen zu lagern und aufzubewahren:

Gerat trocken und staubfrei lagern.
- Gerät keinen Flüssigkeiten und/oder aggressiven Substanzen aussetzen.
Gerat nicht im Freien aufbewahren.
Gerat fur Kinder unzuganglich aufbewahren.
Lagertemperatur -10^ bis +40^ .
- Relative Luftfeuchtigkeit max. 60%.

(6) Entsorgung

• Zur Aussonderung, reinigen und unter Beachtung geltender Arbeits- und Umweltschutzvorschriften zerlegen. Be stand teile der Wiederverwertung zufüh ren.

Die Verringerung von Umweltbelastungen und die Bewährung der Umwelt, stehen im Mittelpunkt unserer Aktivitäten!

Bei HAZET wird Umweltschutz große geschrieben.

Angeschlossenes Druckluft-Werkzeug nicht unbeaufsichtigt setzen. Immer persönliche Schutzausrüstung/TRagen!
