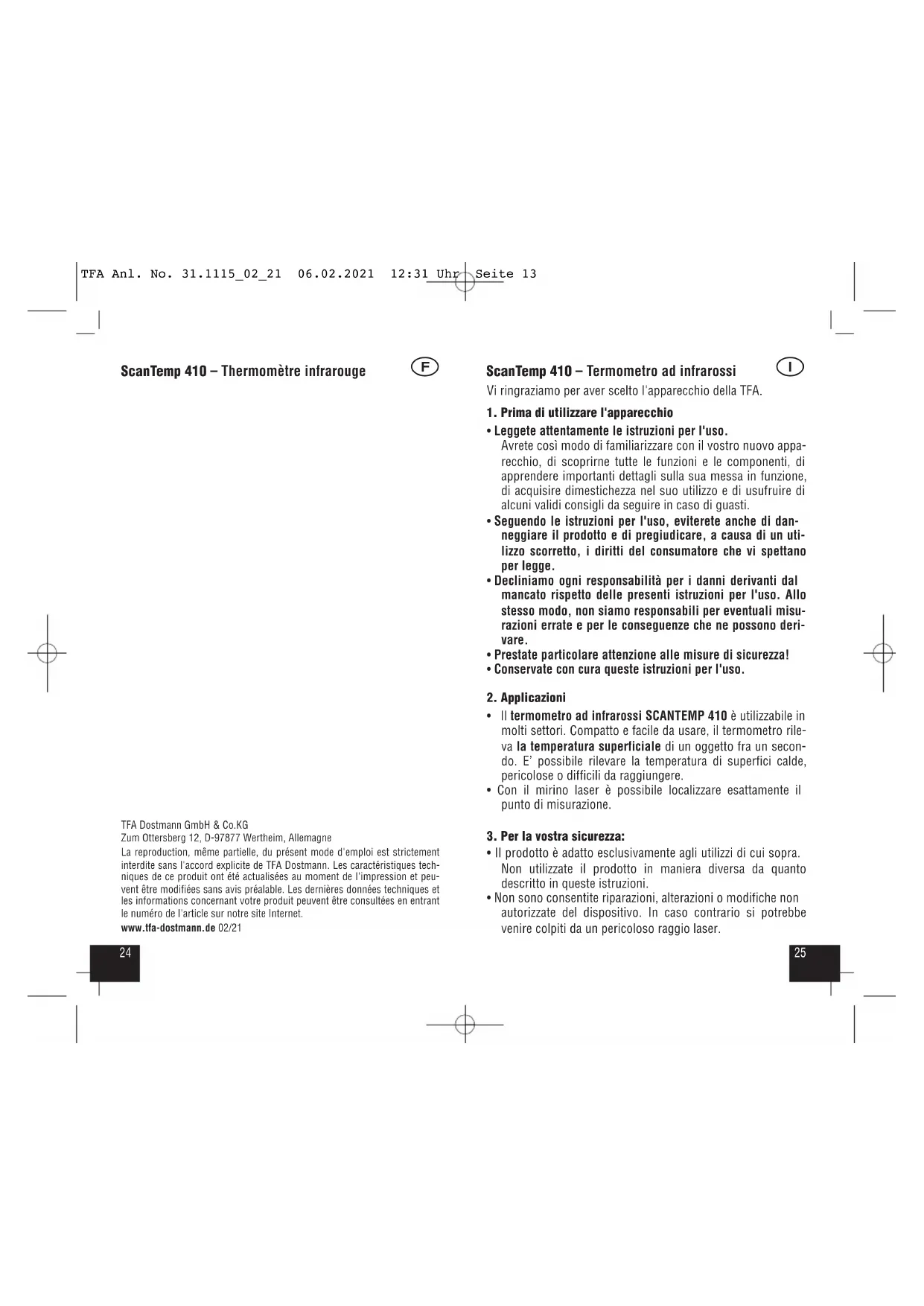

MANUALE UTENTE ScanTemp 410 31.1115 TFA

Vi ringraziamo per aver scelto l'apparecchio della TFA.

1. Prima di utilizzare l'apparecchio

• Leggete attentamente le istruzioni per l'uso. Avrete così modo di familiarizzare con il vostro nuovo appa- recchio, di scoprirne tutte le funzioni e le componenti, di apprendere importanti dettagli sulla sua messa in funzione, di acquisire dimestichezza nel suo utilizzo e di usufruire di alcuni validi consigli da seguire in caso di guasti.

• Seguendo le istruzioni per l'uso, eviterete anche di dan- neggiare il prodotto e di pregiudicare, a causa di un uti- lizzo scorretto, i diritti del consumatore che vi spettano per legge.

• Decliniamo ogni responsabilità per i danni derivanti dal mancato rispetto delle presenti istruzioni per l'uso. Allo stesso modo, non siamo responsabili per eventuali misu- razioni errate e per le conseguenze che ne possono deri- vare.

• Prestate particolare attenzione alle misure di sicurezza!

• Conservate con cura queste istruzioni per l'uso.

• Il termometro ad infrarossi SCANTEMP 410 è utilizzabile in molti settori. Compatto e facile da usare, il termometro rile- va la temperatura superficiale di un oggetto fra un secon- do. E’ possibile rilevare la temperatura di superfici calde, pericolose o difficili da raggiungere.

• Con il mirino laser è possibile localizzare esattamente il punto di misurazione.

3. Per la vostra sicurezza:

• Il prodotto è adatto esclusivamente agli utilizzi di cui sopra. Non utilizzate il prodotto in maniera diversa da quanto descritto in queste istruzioni.

Avvertenze sulla sicurezza del prodotto!

• Non esporre l'apparecchio a temperature estreme, vibrazio-ni e urti. • Proteggere il dispositivo da improvvisi o forti sbalzi di tem-peratura. • Non collocare il dispositivo in prossimità di oggetti caldi. • Non immergere il dispositivo in acqua: l’umidità può penetra-re e causare errori di funzionamento. Proteggere dall’umidità.• Controllare la struttura esterna prima di utilizzare il prodot-to. Non utilizzare il prodotto se appare danneggiato. Verifi-care la presenza di crepe o la mancanza di parti di plastica.• Il vapore, polvere, fumo ecc., possono influenzare la misu-razione e danneggiare gli elementi ottici dello strumento. EMC/RFI• Proteggere lo strumento da eventuali radiazioni (es. fornelli ainduzione, microonde) ed elettricità statica. La misurazionepuò essere disturbata da un’intensità del campo elettroma-gnetico nel campo d’alta frequenza di circa 3 V per metro.Ciò non pregiudica durevolmente il funzionamento.4. Funzioni• Grande LCD-display con retroilluminazione• Indicatore della temperatura attuale e massima• Disinserimento automatico dopo 15 secondi• Commutatore °C/°F• Con mirino laser5. Metodo di misurazione• Ogni corpo irraggia un’energia infrarossa. Il sensore la rile-va e commuta l’informazione in un segnale digitale. 6. Utilizzo (Fig. 1)• Tenere premuto il tasto per la misurazione per attivare lamisurazione.• Lo strumento non è adatto alla misurazione della tempera-tura corporea.Attenzione! Pericolo di lesioni:
• Il prodotto è dotato di un laser di classe 2. Se la seguenteetichetta non dovesse essere presente sull’apparecchio,ritagliate e apponete il seguente avviso.• Non puntare ma il laser verso specchi o superfici riflettenti.Il raggio riflesso potrebbe colpire persone o animali.• Non puntare verso oggetti caldi o pericolosi troppo da vicino!• Tenere il dispositivo e le batterie lontano dalla portata deibambini. • Le batterie contengono acidi nocivi per la salute. Se ingerite,le batterie possono essere mortali. Se una batteria venisseingerita, potrebbe causare gravi ustioni e portare alla mortenel giro di due ore. Se si sospetta che una batteria sia stataingerita o inserita nel corpo in altra maniera, consultareimmediatamente un medico.• Non gettare le batterie nel fuoco, non polarizzarle in manie-ra scorretta, non smontarle e non cercare di ricaricarle.Pericolo di esplosione!• Sostituite quanto prima le batterie quasi scariche, in mododa evitare che si scarichino completamente. Non utilizzatemai contemporaneamente batterie usate e batterie nuove nébatterie di tipi diversi. Quando si maneggiano batterie esaurite indossare sempreguanti resistenti alle sostanze chimiche e occhiali di protezione. Attenzione! Laser di classe 2. Non guardare mai direttamente il raggio laser.Non puntare mai il raggio laser negli occhi dipersone o di animali.Può causare danni permanenti agli occhi. Lunghezza d'onda: 635 - 650 nm | Output: <1mWEN 60825-1:2015-07 TFA Anl. No. 31.1115_02_21 06.02.2021 12:31 Uhr Seite 1429 ScanTemp 410 – Termometro ad infrarossi ScanTemp 410 – Termometro ad infrarossi

• Evitate la presenza di liquidi sullo strumento.

• Si prega di conservare lo strumento tra -20 e +65 °C.

7.1 Sostituzione delle batterie

• Il simbolo della batteria appare costantemente sul display.

• Cambiare le batterie, se il simbolo della batteria appare sul display.

• Assicuratevi che l'apparecchio sia spento.

• Il vano della batteria si trova sul manico. Fare scorrere il coperchio del vano batteria verso il basso. Inserire due bat- terie nuove tipo AAA da 1,5 V, rispettando le corrette pola- rità.

• Richiudere il vano batteria. Se il coperchio è correttamente posizionato nella struttura esterna, se si sente un clic.

8. Segnalazioni d’errore

Temperatura dell‘oggetto misurato fuori del campo di misura: “Hi“ = La temperatura è superiore a 500°C (932°F) “Lo“ = La temperatura è inferiore a -60°C (-76°F) “Er2“= Oscillazioni molto forti della temperatura ambiente

• La retroilluminazione si accende.

• Con il laser è possibile localizzare il punto di misurazione.

• Durante la misurazione viene visualizzato la temperatura misurata e il valore massimo (MAX).

• Rilasciare il tasto per la misurazione

• Sul display vengono visualizzati HOLD e la temperatura attuale per 15 secondi.

• Con il commutatore °C/°F

è possibile scegliere fra la visualizzazione della temperatura in °C (gradi Celsius) o °F (gradi Fahrenheit).

• In caso di mancato utilizzo, il dispositivo si spegne dopo 15 secondi.

6.1 Distanza, dimensione fascio infrarosso ed angolo di

visualizzazione (Fig. 2)

• Se la distanza dall‘oggetto di misura (D) aumenta, il punto di misura (S) diventa più grande secondo la proporzione D:S = 12:1 (es. 120 cm di distanza = 10 cm di punto di misura). Per ottenere un’indicazione di temperatura il più possibile esatta, si dovrebbe mirare l’oggetto da un distanza più vicina possibile.

6.2 Superfici brillanti e trasparenti

• Lo strumento non è adatto alla misurazione di superfici bril- lanti o lucidate (acciaio, alluminio). Rivestendo, però, l‘oggetto da misurare con del nastro adesivo o verniciando- lo con del colore opaco si riesce ad eseguire la misurazione.

• Lo strumento non può misurare attraverso superfici traspa- renti come vetro o plastica. In questo caso misurerebbe la temperatura della superficie trasparente.

7. Cura e manutenzione

• Il sensore è la parte più importante del vostro SCANTEMP

410. Per cortesia proteggete la parte del sensore da impu-

rità. Per la pulizia usare per cortesia un panno di cotone imbevuto d’acqua o alcol medicinale. Batteria batteria carica a metà batteria scarica completamente carica

Campo di misurazione: -60 .. +500 °C (-76 .. +932 °F) Precisione: ±2,0 °C o 2%, del valore indicato in entrambi i casi vale il valore più elevato Risoluzione: -9.9~199.9°C/°F: 0.1°C/0.1°F, entrambi 1°C/1°F Temperatura di lavoro: 0 .. +50 °C (32 .. 122°F) Condizioni di deposito: -20 .. +65 °C (-4 .. 149°F) Tempo di reazione: 1 secondo Risoluzione ottica: 12:1 Emissività: 0,95 fissa Durata di batteria: Minimum 14 ore Dimensioni: 40 x 72 x 174mm Peso: 180 g (batterie incluse) TFA Dostmann GmbH & Co.KG Zum Ottersberg 12, D-97877 Wertheim, Germania È vietata la pubblicazione delle presenti istruzioni o di parti di esse senza una precedente autorizzazione della TFA Dostmann. I dati tecnici corrispondono allo stato del prodotto al momento della stampa e possono cambiare senza preavviso. È possibile trovare dati tecnici e informazioni aggiornate sul pro- dotto inserendo il numero di articolo sul nostro sito. www.tfa-dostmann.de 02/21 “Er3“= Temperatura ambiente fuori del campo di funzionamento. Rispettate una temperatura di lavoro da 0 a 50°C ed attendere almeno 30 min., finché lo strumento si sia rigenerato. “Er“ = Con tutte le altre segnalazioni d’errore si dovrebbe disinserire l’apparecchio, togliere la batteria per ca. 1 minuto e poi metterla nuova- mente. Se l‘errore dovesse presentarsi ancora, per favore riportarli al punto vendita originale.

Questo prodotto è stato realizzato utilizzando materiali e com- ponenti di alta qualità che possono essere riciclati e riutilizzati. È assolutamente vietato gettate le batterie tra i rifiuti domestici. In qualità di consumatori, siete tenuti per legge a consegnare le batterie usate al negoziante o ad altri enti preposti al riciclaggio in conformità alle vigenti disposizioni nazionali o locali, ai fini di uno smaltimento ecologico. Le sigle dei metalli pesanti contenuti sono: Cd=cadmio, Hg=mercurio, Pb=piombo Questo apparecchio è etichettato in conformità alla Direttiva UE sullo smaltimento delle apparec- chiature elettriche ed elettroniche (WEEE). Questo prodotto non deve essere smaltito insie- me ai rifiuti domestici. Il consumatore è tenuto a consegnare il vecchio apparecchio presso un punto di raccolta per lo smaltimento di apparec- chiature elettriche ed elettroniche ai fini di uno smaltimento ecologico. TFA Anl. No. 31.1115_02_21 06.02.2021 12:31 Uhr Seite 1633 ScanTemp 410 – Infrarood-thermometer ScanTemp 410 – Infrarood-thermometer
