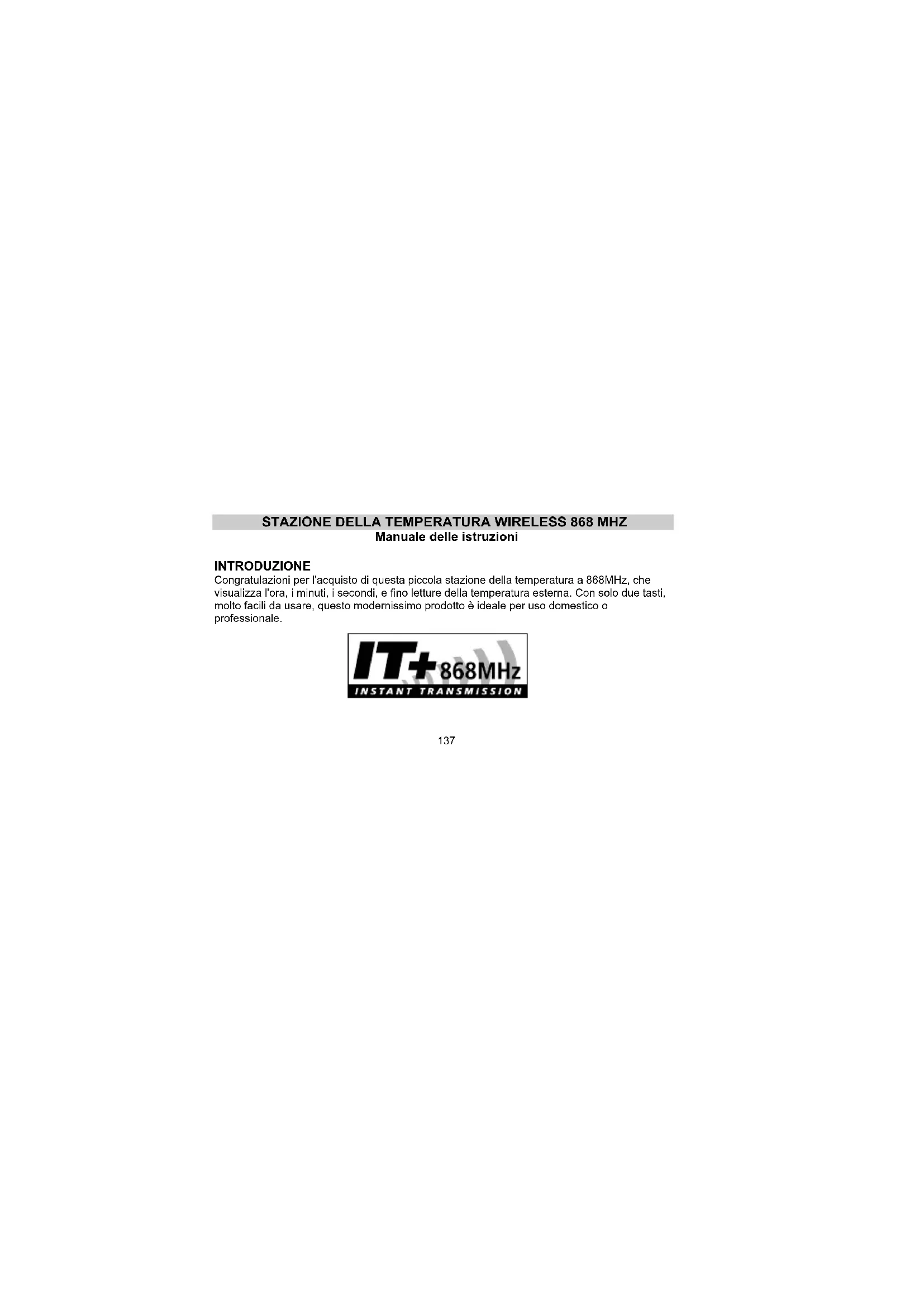

Manuale delle istruzioni INTRODUZIONE Congratulazioni per l'acquisto di questa piccola stazione della temperatura a 868MHz, che visualizza l'ora, i minuti, i secondi, e fino letture della temperatura esterna. Con solo due tasti, molto facili da usare, questo modernissimo prodotto è ideale per uso domestico o professionale.138 Tasto MIN/MAX/+ Stazione della temperatura

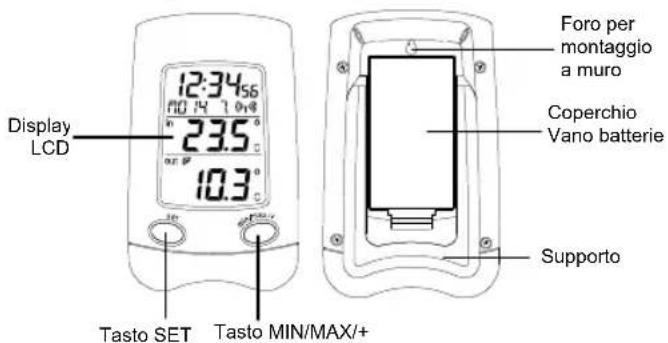

Tasto SET Supporto Foro per montaggio a muro Coperchio Vano batterie Display LCD139 CARATTERISTICHE Stazione della temperatura

• Orario radiocontrollato DCF con possibilità d’impostazione manuale

• Ricezione dell'ora ON/OFF [attivata / disattivata] (selezionabile dall'utente)

• Visualizzazione dell'ora (ore, minuti, secondi)

• Display dell'ora in formato 12/24 ore

• Visualizzazione del calendario

• Gamma di impostazione del fuso orario da -12 a 12 ore

• Visualizzazione della temperatura, selezionabile in gradi Centigradi (°C) o gradi Fahrenheit (°F)

• Visualizzazione della temperatura interna ed esterna, con registrazione della minima e della massima MIN/MAX

• Tutte le registrazioni minime e massime MIN/MAX possono essere resettate

• Trasmissione wireless a 868 Mhz

• Intervalli di ricezione del segnale esterno: 4 secondi140

possibilità di montaggio su un piano d'appoggio o a muro.

Trasmettitore della temperatura esterno

• Trasmissione remota della temperatura esterna al stazione meteo con segnale a 868 MHz.

• Involucro impermeabile.

• Involucro per montaggio a muro (montaggio in un luogo riparato. Evitare il contatto diretto con la pioggia e l'esposizione alla luce del sole).

IMPOSTAZIONE Nota: questa stazione della temperatura può gestire solo un trasmettitore esterno.141

1. Prima di tutto, inserire le batterie nel Trasmettitore della temperatura. (consultare il

paragrafo “Installazione e sostituzione delle batterie nel Trasmettitore della temperatura“).

2. Subito dopo, entro 30 secondi, inserire le batterie nel stazione della temperatura

(consultare il paragrafo “Come installare e sostituire le batterie nel stazione della temperatura”). Una volta che le batterie sono state sistemate, tutti i segmenti dello schermo cristalli liquidi LCD s'illuminano brevemente. Di seguito si visualizzano l'ora 0:00 e la temperatura interna. Se queste non si visualizzano dopo circa 60 secondi, togliere le batterie e aspettare almeno 10 secondi prima di reinserirle.

3. Dopo aver inserito le batterie nel trasmettitore, la stazione della temperatura inizia a

ricevere i dati dal Trasmettitore. Le icone della temperatura esterna e l'icona della ricezione del segnale dovrebbero a questo punto essere visualizzate sul Stazione della temperatura . Se questo non accade dopo circa 5 minuti, le batterie devono essere tolte da entrambe le unità, e si deve effettuare un resettaggio dal passaggio 1.142

4. Per assicurare una trasmissione sufficiente con segnale a 868 MHz, ci devono essere

più di 100 i metri tra la posizione finale del Stazione della temperatura e del Trasmettitore (consultare le note ai paragrafi “Montaggio” e “ ricezione a 868 MHz”).

5. Una volta che la temperatura remota è stata ricevuta e visualizzata sul stazione della

temperatura, la ricezione del codice orario DCF-77 inizia automaticamente. Questo accade in condizioni normali dopo circa 3-5 minuti. Se dopo 10 minuti, l'orario DCF non è stato ricevuto, premere il tasto SET per inserire l'ora manualmente, all'inizio. Nota La ricezione di DCF quotidiana è fatta a due intervallo di ore finché una ricezione è di successo per il giorno. Non se la ricezione è tuttavia di successo, poi il prossimo prova ha luogo a 00:00 indomani. Se la ricezione è avvenuta con successo, l'ora ricevuta si sovrappone all'ora impostata manualmente. Anche la data è aggiornata con l’ora ricevuta. (Fare riferimento alle note del paragrafo “Orario radiocontrollato DCF” e “Impostazione dell'ora manuale”).143 COME INSTALLARE E SOSTITUIRE LE BATTERIE NELLA STAZIONE DELLA TEMPERATURA La stazione della temperatura monta 2 batterie tipo AA, IEC LR6, da 1,5V. Per installare e sostituire le batterie, seguire i passaggi descritti qui di seguito.

1. Togliere il coperchio del vano batterie sulla parte posteriore

del stazione della temperatura.

2. Inserire le batterie prestando attenzione alla polarità

(osservare i segni).

3. Rimettere a posto il coperchio del vano batterie.144

COME INSTALLARE E SOSTITUIRE LE BATTERIE NEL TRASMETTITORE DELLA TEMPERATURA Il Trasmettitore della temperatura monta 2 batterie tipo AA, IEC LR6, da 1,5V . Per installare e sostituire le batterie, seguire i passaggi descritti qui di seguito.

1. Togliere il coperchio del vano batterie.

2. Inserite le pile seguendo le corrette polarità (facendo riferimento ai

3. Richiudete il coperchio del comparto viti avvitando la vite sul

coperchio. Nota Quando si sostituiscono le batterie in una qualsiasi delle unità, tutti gli apparecchi devono essere resettati, seguendo le procedure d'impostazione. Questo perché un codice di sicurezza senza un ordine preciso è assegnato dal Trasmettitore all'avvio, e questo codice deve essere145 ricevuto e memorizzato dal stazione della temperatura, nei primi tre minuti dopo il collegamento all'alimentazione.

SOSTITUZIONE DELLE BATTERIE

Si raccomanda di sostituire le batterie regolarmente in tutte le unità, per assicurare la precisione ottimale degli apparecchi (per la durata delle batterie consultare il paragrafo Specifiche tecniche più avanti).

La conservazione dell'ambiente è responsabilità di tutti. Portare le batterie scariche a un centro di raccolta autorizzato.

Stazione della temperatura La stazione della temperatura dispone di due tasti facili da usare.146 Tasto MIN/MAX/+

Tasto SET (impostazione)

• Tenere premuto per circa 3 secondi, per entrare nel modo impostazione manuale: impostazione dell'ora manuale, calendario, formato della visualizzazione dell'ora 12/24 ore, fuso orario, ricezione del codice orario ON/OFF [attivato/disattivato], e impostazioni °C/°F temperatura

• Premere per resettare le registrazioni della temperatura MIN/MAX Tasto MIN/MAX/+ (temperatura Min/ Max/+)

• Per regolare le diverse impostazioni

Usato per commutare tra le letture della registrazione da temperatureMIN/MAX Tasto SET147

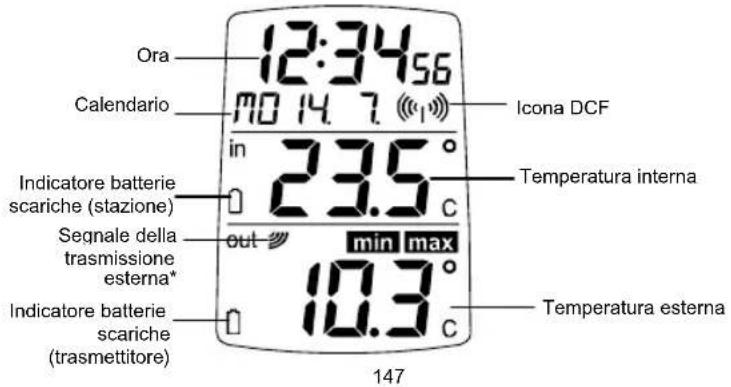

Indicatore batterie scariche (stazione) Calendario Ora Segnale della trasmissione esterna* Temperatura interna Temperatura esterna

Icona DCF Indicatore batterie scariche (trasmettitore )148

• Quando il segnale esterno è ricevuto con successo dal stazione della temperatura, questa icona si accende. (Se la trasmissione non è avvenuta con successo, l'icona non è visualizzata sullo schermo a cristalli liquidi LCD), in questo modo l'utente può vedere facilmente se l'ultima ricezione è avvenuta con successo (icona attiva) o meno (icona disattivata).

Per una migliore visualizzazione, lo schermo a cristalli liquidi LCD è diviso in tre sezioni: Sezione 1 - ORA E CALENDARIO

• In modo normale, visualizza l'ora e del calendario.

• Si visualizza un simbolo di ricezione del segnale, per indicare che il segnale dell'orologio atomico (orario DCF) è stato ricevuto. Sezione 2 - TEMPERATURA INTERNA

• Visualizzazione della temperatura interna

• Indicatore batterie scariche149 Sezione 3 - TEMPERATURA ESTERNA

• Visualizzazione della temperatura esterna corrente.

• Un simbolo della ricezione del segnale si visualizza, indicando che l'apparecchio sta ricevendo della temperatura esterna.

L'orario radiocontrollato è fornito dall'orologio atomico al cesio della Physikalisch Technische Bundesanstalt Braunschweig, che presenta una deviazione di meno di un secondo in un milione di anni. L'ora è codificata e trasmessa da Mainflingen vicino Francoforte con un segnale a frequenza DCF-77 (77.5 kHz), ed ha un raggio di trasmissione di circa 1.500 km. Il Vs. Stazione meteo riceve il segnale, lo converte e visualizza l'ora precisa sia con l'ora legale sia con l'ora solare. La qualità della ricezione dipende molto dalla posizione geografica. In condizioni normali, non dovrebbero esserci problemi di ricezione entro un raggio di trasmissione di 1.500 chilometri da Francoforte.150 Dopo che il periodo di test iniziale della ricezione esterna è stato completato, l'icona a forma di torre DCF sullo schermo dell'orologio inizia a lampeggiare in alto al centro. Questo indica che l'orologio ha rilevato la presenza di un segnale radio, e sta provando a riceverlo. Quando il codice dell'ora è ricevuto, la torre DCF s'illumina in maniera continua, e l'ora è visualizzata. Se l'icona a torre lampeggia, ma non imposta l'ora, o la torre DCF non appare per nulla, controllare che le norme elencate qui di seguito siano rispettate.

1. La distanza raccomandata da qualsiasi fonte d'interferenza come schermi di computer o

di televisioni deve essere almeno di 1,5 - 2 m.

2. All'interno di strutture in ferro - cemento (seminterrati, sovrastrutture), la ricezione del

segnale è naturalmente più debole. In casi estremi, sistemare l'unità vicino ad una finestra, e puntarne la parte frontale o la parte posteriore verso il Trasmettitore di Francoforte. Durante le ore notturne, le interferenze dovute ad agenti atmosferici sono normalmente meno influenti, e la ricezione è possibile nella maggior parte dei casi. Una singola ricezione giornaliera è sufficiente per mantenere la deviazione dell'ora sotto un secondo.151 IMPOSTAZIONI MANUALI È possibile effettuare le seguenti impostazioni manuali con la stazione della temperatura :

• Impostazione dell'ora manuale

• Impostazione del calendario

• Impostazione del fuso orario

• Impostazione formato della visualizzazione dell'ora 12/24

• Impostazione della ricezione dell’orario DCF ON/OFF [attivato/disattivato]

• Impostazione della temperatura in °C/ °F Tenere premuto il tasto SET per circa 3 secondi per avanzare al modo impostazione

IMPOSTAZIONE DELL'ORA MANUALE

In aree in cui la ricezione dell'orario DCF-77 non è possibile, l'ora può essere impostata manualmente. L'orologio funzionerà come un normale orologio al quarzo. Una volta che il segnale DCF è stato rilevato, l'apparecchio cambia l'ora impostata manualmente con l'ora152 Ore (lampeggianti) ricevuta. Seguire i passaggi elencati qui di seguito, la prima volta che si usa la stazione della temperatura.

1. Le digitazione dell’ora, nella sezione dello schermo riservata all'ora, iniziano a

2. Usare il tasto MIN/MAX/+ per impostare le ore.

3. Premere il tasto SET per impostare dei minuti. Le digitazione del minuti iniziano a

4. Usare il tasto MIN/MAX/+ per impostare dei minuti.

5. Premere di nuovo il tasto SET per confermare, ed entrare nel modo Impostazione del

calendario. Minuti (lampeggianti)153 Nota L'apparecchio effettua ad ogni modo un tentativo di ricezione del segnale allo scoccare di ogni ora, anche se è stato impostato manualmente. Quando la ricezione del segnale è avvenuta con successo, l'ora ricevuta si sovrappone all’ora impostata manualmente.

IMPOSTAZIONE DEL CALENDARIO

La data predefinita della stazione della temperatura è 1. 1. dell'anno 2008. Una volta che i segnali orari dell'ora radiocontrollata sono stati ricevuti, la data è automaticamente aggiornata. Ad ogni modo, se i segnali non sono stati ricevuti, è possibile impostare la data manualmente.

1. Le digitazioni dell'anno iniziano a lampeggiare. Usare il tasto MIN/MAX/+ per impostare

l'anno (2008- 2029).

2. Premere il tasto SET per entrare nel mese (le digitazioni del mese iniziano a

lampeggiare). Usare il tasto MIN/MAX/+ per regolare il mese.

3. Poi premere il tasto SET per entrare nel data. Usare il tasto MIN/MAX/+ per regolare il

4. Poi premere il tasto SET per entrare nel giorno. Usare il tasto MIN/MAX/+ per regolare il

giorno. Mese (lampeggiante) Giorno (lampeggiante) Data (lampeggiante)155

5. Premere il tasto SET per confermare, uscire ed entrare nel modo Impostazione dell'ora

in formato 12/24 ore.

IMPOSTAZIONE DELL'ORA IN FORMATO 12/24 ORE

La visualizzazione dell'ora può avvenire in formato 12 o 24 ore (l'impostazione predefinita è 24 ore):

1. Le digitazioni “24h” iniziano a lampeggiare. Premere il tasto MIN/MAX/+ per commutare

fra la visualizzazione in formato “12H” o “24H”.

2. Premere il tasto SET per confermare, uscire ed entrare nel modo Impostazione del

Cifre lampeggianti156

IMPOSTAZIONE DEL FUSO ORARIO

il fuso orario può essere impostato tra ± 12 ore (valore predefinito ora 0):

1. Il fuso orario inizia a lampeggiare.

2. Usare il tasto MIN/MAX/+ per cambiare il fuso orario.

3. Premere il tasto SET per confermare, uscire ed entrare nel modo Impostazione del

codice orario attivato/disattivato (ON/OFF).

Fuso orario (lampeggiante)157 IMPOSTAZIONE DEL CODICE ORARIO ATTIVATO/DISATTIVATO [ON/OFF] In aree in cui la ricezione del codice orario DCF non è possibile, la funzione di ricezione del codice orario DCF può essere disattivata [OFF]. L'orologio funziona quindi come un normale orologio al quarzo (l'impostazione predefinita per la ricezione del codice orario è attivata [ON]).

1. “On” inizia a lampeggiare sullo schermo a cristalli liquidi LCD

2. Premere il tasto MIN/MAX/+ per disattivare [OFF] la funzione di ricezione del codice

3. Premere il tasto SET per confermare, uscire ed entrare nel modo Impostazione

unità della temperatura in °C/°F. Lampeggianti158 Lampeggiante Nota Se la ricezione del codice orario è disattivata manualmente, l'orologio non esegue alcun tentativo di ricezione del codice orario DCF, finché la funzione di ricezione del codice orario è disattivata [OFF]. L'icona della ricezione del codice orario e l'icona “DCF” non saranno visualizzate sullo schermo a cristalli liquidi LCD.

IMPOSTAZIONE DELL'UNITÀ DELLA TEMPERATURA IN °C/°F L'impostazione predefinita dell'unità della temperatura è impostata su °C (gradi centigradi). Per selezionare °F (Fahrenheit):

1. “°C” o “°F”lampeggia, usare il tasto MIN/MAX/+ per commutare fra “°C” e “°F”.159

Temperature esterna Indicatore della ricezione dei dati esterni

2. Una volta che l'unità della temperatura desiderata è stata scelta, confermare premendo il

tasto SET, per uscire dal modo impostazione.

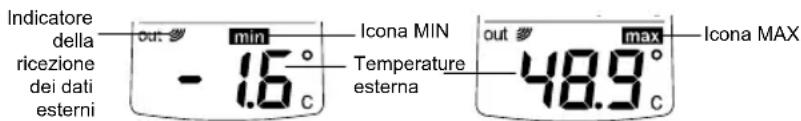

CONTROLLO DELLA TEMPERATURA MIN/ MAX

1. In normal mode, premere il tasto MIN/MAX/+ una volta, per visualizzare i dati della

temperatura esterna MIN, e la data e l'ora della registrazione.

2. Premere il tasto MIN/MAX/+ una seconda volta, per visualizzare i dati della temperatura

esterna MAX, e la data e l'ora della registrazione.

3. Premere il tasto MIN/MAX/+ volte per visualizzare la temperatura MIN interna, e la data

e l'ora della registrazione.160

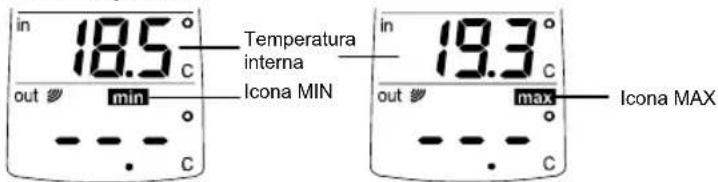

4. Premere il tasto MIN/MAX/+ per visualizzare la temperatura MAX interna, e la data e

l'ora della registrazione.

5. Premere il tasto MIN/MAX/+ per tornare alla visualizzazione della temperatura interna e

esterna attuale. RESETTAGGIO [DEI DATI] DELLA TEMPERATURA MIN/ MAX Nota: Le registrazioni dei dati interni ed esterni sono resettate allo stesso tempo. Temperatura interna Icona MAX

1. Premere il tasto MIN/MAX/+ una volta per visualizzare i dati della temperatura interna.

2. Premere il tasto SET. Questo resetta i dati della temperatura interna e esterna MIN/MAX

sulla data corrente.

INDICATORE BATTERIE SCARICHE

L'indicatore delle batterie scariche e visualizzato sullo schermo a cristalli liquidi LCD quando le batterie devono essere sostituite. TRASMETTITORE ESTERNO Il raggio del trasmettitore della temperatura può essere influenzato dalla temperatura. A bassa temperatura la distanza di trasmissione potrebbe diminuire; tenere questo a mente quando si trova una sistemazione definitiva per il trasmettitore. RICEZIONE A 868 MHz La stazione della temperatura dovrebbe ricevere i dati relativi alla temperatura entro 2 minuti dalla sua accensione. Se il segnale dei dati esterni non può essere ricevuto, 2 minuti dopo162 l'impostazione, o in modo normale la ricezione del segnale è continuamente " disturbata", lo schermo dei dati esterni visualizza “- - -”. L'utente deve effettuare i controlli elencati qui di seguito

1. La distanza dal stazione della temperatura o dal Trasmettitore dovrebbe essere di

almeno 1,5 - 2 metri lontano da qualsiasi fonte di interferenza, quali monitor di computer o di televisioni.

2. Evitare di sistemare la stazione della temperatura su o nelle immediate vicinanze di

finestre con infissi di metallo.

3. L'uso di altri apparecchi elettrici, quali ad esempio cuffie e altoparlanti che operano sullo

stesso segnale di frequenza (868MHz) può impedire la corretta trasmissione e ricezione del segnale.

4. Anche dispositivi elettrici funzionanti nelle vicinanze che operano sulla frequenza di

868MHz possono causare interferenza. Nota

• Quando il segnale a 868MHz è ricevuto correttamente, non aprire il coperchio del vano batterie del Trasmettitore o del stazione della temperatura, poiché le batterie potrebbero163 fuoriuscire dai contatti, ed eseguire un resettaggio forzato. Se questo dovesse accadere per errore, resettare tutte le unità (consultare il paragrafo Impostazione di cui sopra), altrimenti si potrebbero verificare dei problemi di trasmissione.

• Il raggio di trasmissione è di circa 100 m dal Trasmettitore al stazione della temperatura (in spazi aperti). Ad ogni modo, questo dipende dall'ambiente circostante e dai livelli d’interferenza. Se la ricezione del segnale non è possibile nonostante che si sia tenuto conto di tutti questi fattori, tutte le unità del sistema devono essere settate (consultare il paragrafo Impostazione).

SISTEMAZIONE DEGLI APPARECCHI

STAZIONE DELLA TEMPERATURA

La stazione della temperatura può essere facilmente appesa a una parete o montata su un piano d'appoggio.164 Per eseguire il montaggio a muro: Scegliere una sistemazione riparata. Evitare il contatto diretto con la pioggia e la luce del sole. Prima di effettuare il montaggio a muro, controllare che i dati della temperatura esterna possano essere ricevuti dalle posizioni desiderate.

1. Fissare una vite nella parete desiderata, lasciandone fuoriuscire alla

2. Appendere la stazione della temperatura sulla vite. Assicurarsi che

l'apparecchio sia bloccato prima di rilasciarlo.

Montaggio su un piano d'appoggio La stazione della temperatura può essere sistemata su una qualsiasi superficie piana, con il supporto.165 TRASMETTITORE ESTERNO Il Trasmettitore è fornito con un supporto che può essere attaccato a una parete con le due viti in dotazione. Anche il Trasmettitore può essere sistemato su una superficie piana, assicurando il supporto alla parte bassa del Trasmettitore.

Per eseguire il montaggio a muro:

1. Assicurare la staffa sulla parete usando le viti e i fissaggi di plastica.

2. Attaccare il Trasmettitore remoto della temperatura sulla staffa.166

Nota Prima di sistemare maniera definitiva la base per il montaggio a parete del Trasmettitore, sistemare tutte le unità nelle posizioni desiderate, e controllare che le letture della temperatura esterna possano essere ricevute. Nel caso in cui il segnale non fosse ricevuto, cambiare la posizione dei sensori o spostarli leggermente, per favorire la ricezione del segnale.

• Non è consigliabile esporre l’apparecchio a condizioni di temperatura estreme, vibrazioni e shock violenti, pena il danneggiamento o letture poco precise dell’apparecchio.

• Fare attenzione quando si tolgono le batterie. Quando le batterie vengono in contatto con materiali di conduzione, calore, materiali corrosivi o esplosivi possono causare ferite, bruciature o danni alle proprietà. Le batterie devono essere tolte dall'apparecchio prima che il prodotto sia conservato per un lungo periodo.

• Togliere immediatamente le batterie scariche dall’apparecchio per evitare perdite e danni. Sostituire solamente con batterie nuove del tipo raccomandato dal fabbricante.167

• Quando si puliscono lo schermo e l’involucro esterno dell’apparecchio, usare solo un panno morbido inumidito. Non usare solventi o abrasivi, perché possono danneggiare l'involucro esterno e lo schermo a cristalli liquidi LCD.

• Non immergere l’unità in acqua.

• Si dee prestare particolare attenzione quando si maneggia uno schermo a cristalli liquidi LCD danneggiato. I cristalli liquidi possono essere dannosi per la salute dell'utente.

• Non aprire o effettuare alcuna riparazione sugli apparecchi. Contattare il rivenditore per la consegna ad un centro autorizzato per le riparazioni da parte di personale qualificato. L’apertura e la manomissione degli apparecchi possono invalidarne la garanzia.

• Non toccare mai il circuito elettronico esposto del dispositivo poiché c'è il pericolo di shock elettrici.

• Evitare di sistemare l’apparecchio in zone soggette a cambiamenti repentini della temperatura, poiché questi cambiamenti possono ridurre la precisione delle letture.168 SPECIFICHE TECNICHE Intervallo di misurazione della temperatura Interna : da -9,9ºC a +59,9ºC con risoluzione di 0,1ºC (da 14,1°F a +139,8°F con risoluzione dello 0,2°F) (si visualizza “OFL” se al di fuori questa gamma) Esterna : da –39,9ºC a +59,9ºC con risoluzione di 0,1ºC (da 39,8°F a +139,8°F con risoluzione dello 0,2°F) (si visualizza “OFL” se al di fuori questa gamma) Intervallo di controllo della temperatura interna : ogni 16 secondi Ricezione della temperatura esterna : ogni 4 secondi Alimentazione: Stazione della temperatura : 2 batterie tipo AA, IEC LR6, da 1,5V Trasmettitore della temperatura esterna : 2 batterie tipo AA, IEC LR6, da 1,5V Durata delle batterie : circa dodici mesi (si raccomandano batterie alcaline)169 Dimensioni Stazione della temperatura : 70 x 29 x 115,2 mm Trasmettitore della temperatura esterno : 38,2 x 21,2 x 128,3 mm

LIMITAZIONE DI RESPONSABILITÀ

• I rifiuti derivanti da apparecchi elettrici o elettronici contengono sostanze nocive. L'eliminazione dei rifiuti di apparecchi elettronici in aperta campagna e/o su terreni non adibiti all'eliminazione, danneggia l'ambiente in maniera considerevole.

• Contattare le autorità locali e/o regionali per ottenere l'esatta ubicazione dei terreni adibiti all'eliminazione delle scorie con raccolta selezionata.

• Tutti gli strumenti elettronici devono essere riciclati. Gli utenti devono essere parte attiva nell'uso continuo, nel riciclaggio e nel recupero delle scorie elettriche ed elettroniche.

• L'eliminazione sconsiderata delle scorie elettroniche può essere nociva alla salute pubblica e alla qualità dell'ambiente.

• Come indicato sull'imballaggio del prodotto, si raccomanda di leggere il "Manuale delle istruzioni", per sfruttare meglio le caratteristiche dell'apparecchio da parte dell'utente.170 Direttiva R&TTE 1999/5/EC

Sommario della dichiarazione di conformità: si dichiara che questo dispositivo di trasmissione wireless è conforme ai requisiti essenziali della direttiva R&TTE 1999/5/EC. Questo prodotto non deve, ad ogni modo, essere eliminato in un comune punto di raccolta di scorie generali.

• Il fabbricante o il fornitore non accettano alcuna responsabilità per qualsiasi conseguenza dovuta ad una lettura scorretta dell'apparecchio.

• Questo prodotto è stato concepito solamente per uso domestico come indicatore della temperatura.

• Questo prodotto non deve essere usato per scopi medici o per divulgare informazioni pubbliche.

• Le specifiche tecniche di questo prodotto possono variare senza preavviso.

• Questo prodotto non è un giocattolo. Tenere fuori della portata dei bambini.
