Wave 30.3016.01 - Thermomètre TFA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Station météo avec thermomètre intérieur/extérieur
Marque	TFA
Modèle	Wave 30.3016.01
Dimensions de la station	70 x 29 x 115,2 mm
Dimensions de l'émetteur	38,2 x 21,2 x 128,3 mm
Alimentation de la station	2 piles AA 1,5V (LR6)
Alimentation de l'émetteur	2 piles AA 1,5V (LR6)
Durée de vie des piles (estimée)	24 mois (piles alcalines recommandées)
Plage de température intérieure	-9,9°C à +59,9°C
Plage de température extérieure	-39,9°C à +59,9°C
Affichage	LCD avec heure radio-pilotée DCF, calendrier, températures intérieure et extérieure avec min/max
Fréquence de transmission	868 MHz
Portée de transmission (espace dégagé)	Jusqu'à 100 m
Fonctions principales	Heure radio-pilotée, réglage manuel, format 12/24h, fuseau horaire ±12h, unité °C/°F, affichage et réinitialisation des min/max
Installation	Mur (crochet) ou sur table (socle rabattable)
Entretien et nettoyage	Chiffon doux humide, pas de solvants ni de produits abrasifs
Sécurité	Ne pas immerger dans l'eau, ne pas ouvrir le boîtier, tenir hors de portée des enfants
Réparabilité	Ne pas tenter de réparer soi-même, retourner au point d'achat
Informations générales	Usage domestique non médical, recyclage des piles et appareils électroniques obligatoire

FOIRE AUX QUESTIONS - Wave 30.3016.01 TFA

Comment installer les piles dans la station et l'émetteur ?

Pour la station, retirez le couvercle arrière et insérez 2 piles AA (LR6) en respectant les polarités. Pour l'émetteur, faites glisser le couvercle du compartiment à piles et insérez 2 piles AA. Replacez les couvercles. Allumez d'abord l'émetteur, puis la station dans les 30 secondes.

Pourquoi l'heure ne s'affiche-t-elle pas après la mise en service ?

La station tente de capter le signal DCF-77 (horloge atomique) pendant 3 à 5 minutes. Si aucune réception dans les 10 minutes, réglez l'heure manuellement via la touche SET. Vérifiez aussi que la réception DCF est activée (ON) dans les réglages.

Comment régler manuellement l'heure et la date ?

Appuyez sur la touche SET pendant 3 secondes. L'heure clignote : réglez-la avec MIN/MAX/+. Appuyez sur SET pour passer aux minutes, puis au calendrier (année, mois, date, jour). Confirmez chaque étape avec SET.

Que faire si la température extérieure ne s'affiche pas ?

Vérifiez que l'émetteur est allumé et à moins de 100 m de la station, sans obstacles métalliques. Éloignez les sources d'interférences (écrans, TV) d'au moins 1,5 m. Réinitialisez les deux appareils en retirant les piles 10 secondes, puis réinsérez-les en commençant par l'émetteur.

Comment afficher les températures minimales et maximales ?

Appuyez plusieurs fois sur la touche MIN/MAX/+ pour faire défiler : MIN extérieure, MAX extérieure, MIN intérieure, MAX intérieure, puis retour aux températures actuelles. Chaque affichage inclut l'heure et la date du relevé.

Comment réinitialiser tous les relevés MIN/MAX ?

Affichez d'abord une valeur MIN (par exemple intérieure) en appuyant sur MIN/MAX/+, puis appuyez sur SET. Tous les relevés MIN/MAX intérieurs et extérieurs sont remis aux valeurs actuelles.

Quelle est la portée de l'émetteur extérieur ?

La portée est d'environ 100 mètres en espace dégagé. Les murs, les cadres métalliques et les interférences (autres appareils 868 MHz) peuvent réduire cette distance. Les températures froides diminuent aussi la portée.

Comment fixer la station et l'émetteur au mur ?

Pour la station, vissez une vis (non fournie) en laissant dépasser la tête de 5 mm, puis accrochez-la. Pour l'émetteur, utilisez le support fourni : fixez-le avec les vis et chevilles, puis encastrez l'émetteur. Testez la réception avant de fixer définitivement.

Comment nettoyer l'appareil ?

Nettoyez l'écran et le boîtier avec un chiffon doux légèrement humide. N'utilisez jamais de solvants, de produits abrasifs ou d'alcool. Ne plongez jamais l'appareil dans l'eau.

Que faire en cas de dysfonctionnement ou d'affichage défectueux ?

Vérifiez les piles et remplacez-les si nécessaire. Si l'écran reste anormal, retirez les piles, attendez 10 secondes et réinsérez-les. Ne tentez pas de réparer vous-même : retournez l'appareil au point d'achat pour une réparation par un technicien qualifié.

MODE D'EMPLOI Wave 30.3016.01 TFA

Introduction:

Félicitations d'avoir choisi cette minuscule Station de Température 868MHz affichant l'heure avec les secondes et relevé de température extérieure. Avec seulement deux touches simples d'utilisation, ce produit innovant est parfait pour la maison ou le bureau.

LA STATION DE TEMPERATURE

Station de température

Heure radio-pilotée (signal horsaire DCF) avec option de réglage manuel - Affichage de l'heure (heures, minutes, secondes) - Activation/Désactivation (ON/OFF) de la réception du signal DCF Horloge LCD au format 12/24H - Affichage du calendrier (année, mois, date et jour) - Fuseau horaire ±12 heures - Affichage de la température en degrés Celsius (°C) ou Fahrenheit (°F) - Affichage des températures intérieure et extérieure avec MIN/MAX enregistrés - Toutes les données enregistrées MIN/MAX peuvent être réinitialisées Transmission sans fil par ondes 868 MHz Transmission des données extérieures toutes les 4 secondes - Indicateur de piles faibles S'accroche au mur ou se pose sur une table

L'emetteur de temperature exterieur

Transmission à distance de la température extérieure vers la station de température par ondes 868 MHz Boîtier résistant à l'eau Support mural - Installer l'appareil dans un endroit abrité. Éviter la pluie directe et les rayons du soleil.

Installation :

Note: La Station de température ne fonctionne qu'avec un seul émetteur.

1. Commencer par installer les piles dans l'émetteur de température (voir "Installation et remplacement des piles dans l'émetteur de température"). Dans les 30 secondes qui

suivant, installer les piles dans la Station de température (voir "Installation et remplacement des piles dans la Station de température").

1. érieure s'affichent. Si ces informations ne s'affichent pas sur le LCD dans les 60 secondes, retirer les piles et attendre au moins 10 secondes avant de les reinsérer.
2. à en recevoir les données. La température extérieure et l'icône de réception du signal devraient s'afficher sur la Station de température. Si cela ne produit pas dans les 3 minutes qui suivent la mise en œuvre, retifer les piles des deux appareils et recommencer à partir de l'étape 1.
3. libre (voir les paragraphes "Mise en place" et "Réception 868 MHz").
4. Une fois que la temperature à distance est reçue et affichée sur la Station de température, la procédure de réception de l'heure DCF (heure radio pilotée) est lancée automatiquement. Ceci prend généralement 3 à 5 minutes dans de bonnes conditions. En cas de non réception de l'heure DCF dans les 10 minutes qui suivant, entrez dans les réglages à l'aide de la touche SET pour regier l'heure manuelle.

La réception quotidienne du signal DCF se fait toutes les 2 heures jusqu'à ce que l'un de ces essais réussisse. Si la réception n'est toujours pas établie, le prochain essai a lieu à 00h00 le lendemain.

Quand la réception est réussie, l'heure capte supplante l'heure reglee manuellement. La date est actualisée en meme temps que I'heure reue. (Reportez-vous également aux paragraphs HEURE RADIO PILOTEE DCF-77 et Reglage manuel de I'heure).

Installation et remplacement des PILES de la station de temperature

La Station de température fonctionne avec 2 piles AA, IEC LR6, 1.5V. Pour les installer ou les remplacer, suivre les étapes ci-dessous:

1. Retirer le couvercle à l'arrière de la Station de température.
2. Insérer les piles en respectant les polarités (voir le marquage interne).
3. REPLACER le couvercle.

Installation et remplacement des PILES de émetteur de temperature

L'émetteur de température fonctionne avec 2 piles AA, IEC LR6, 1.5V. Pour les installer ou les remplacer, suivre les étapes ci-dessous:

1. Ouvrir le compartiment des piles en le faisant glisser.
2. Insérer les piles en respectant les polarités (voir le marquage interne).
3. Replacer le couvercle du compartiment des piles.

Quand on remplace les piles de l'un des appareils, il est nécessaire de réinitialiser tous les appareils conformément aux procédures de mise en œuvre. En effet, un code de sécurité est attribué par l'émetteur au moment

de la mise en fonction et ce code doit être reçu et stocké en mémoire par la Station de température, et ce dans les 3 minutes qui suivent la mise en place des piles.

Il est recommandé de remplacer régulièrement les piles de tous les appareils pour en assurer un maximum de précision (Cycle de vie des piles : voir les Spécifications ci-dessous).

Participez à la protection de l'environnement et déposez toutes piles usagées dans une décharge autorisée.

Station de température :

La Station de Température dispose de deux touches de fonction faciles à utiliser :

Touche SET (réglage)

• Appuyez sur la touche pendant 3 secondes environ pour passer en mode réglages manuels: réglage manuel de l'heure, année, mois, date, jour, format d'affichage de l'heure 12/24 H, fuseau horaire, activation/désactivation (ON/OFF) de la réception du signal DCF, et réglage de l'unité de température (^ / ^).
• Pour réinitialiser les relevés MIN/MAX intérieures et extérieures

Touche min/max+ (température min/max/+)

• Permet d'effectuer les différents règles
• Permet d'alterner entre les données de températures intérieures et extérieures MIN/MAX

ÉCRAN LCD

• Quand le signal de l'émetteur extérieur est capté par la Station de température, cette icône s'allume. (Dans le cas d'une non réception, l'icône ne s'affiche pas sur le LCD. Ceci permet à l'utilisateur de savoir si la première réception a réussi (icône présente) ou non (icône absence).

Pour plus de clarté, l'écran LCD est divisé en 3 sections :

Section 1 - HEURE et calendrier

• Affichage de l'heure radio-pilotée et du calendrier.
• Un symbole de réception du signal horaire s'affiche pour indiquer que la Station de température a bien réceptionné ce signal (Heure radio-pilotée).

Section 2 - temperature interieure

• Affichage de la température intérieure. Indicateur de piles faibles.

Section 3 - temperature exterieure

• Affiche la température extérieure.
• Un symbole de réception de signal s'affiche pour indiquer que le récepteur reçoit la température extérieure.
• Indicateur de piles faibles

L'heure radiocommandee DCF-77

Le signal pour l'heure radiocommandée est basé sur une horloge atomique au césium exploitée par la Physikalisch Technische Bundesanstalt Braunschweig, d'une précision supérieure à une seconde en un million d'années. L'heure est codée, puis émise depuis Mainfingen, près de Francfort, sur la fréquence DCF-77 (77,5 kHz) sur un rayon d'environ 1500 km. Notre Station de Température radiocommandée reçoit ce signal et le convertit pour afficher l'heure exacte, été et hiver.

La qualite de reception depend de la situation geographique. En temps normal, il ne doit pas y avoir de probleme de reception dans un rayon de 1500km de Francfort.

Lorsque la température extérieure a été affichée à l'écran de la Station de Température, l'icone tour DCF commence à clignoter en haut à droite de l'écran LCD. Ceci indique que l'horloge a détecté la présence du signal et tente de le réceptionner. Lorsque le code horaire a été reçu, l'icone DCF reste allumée et l'heure radiocommandée est affichée.

Si l'icone tour clignote mais l'heure ne s'affiche pas, ou si la tour DCF n'apparait pas du tout, veuillez suivre les recommandations suivantes :

L'écart avec des sources d'interférences telles qu'écrans d'ordinateur ou téléviseurs ne doit pas être inférieur à 1,5 à 2 mètres. - Dans des pièces construites en béton armé (sous-sols, bâtiments), la réception est naturellement plus faible. Dans des cas extrêmes, placez l'unité près d'une fenêtre et/ou orientez la façade ou l'arrière en direction de l'émetteur de Francfort. - La nuit, les perturbations atmosphériques sont moindres et la réception est donc possible dans la plupart des cas. Une seule réception quotidienne est suffisante pour une précision supérieure à 1 seconde.

Reglages manuels:

Les réglages suivants peuvent être effectués dans la fonction de réglage :

• Réglage manuel de l'heure
• Réglage du calendrier
• Réglage du format d'affichage de l'heure 12/24 H
• Réglage du fuseau horaire
• Réception du signal horaire ON/OFF (activée/désactivée)
• Réglage de l'unité de température en °C/°F

Appuyer sur la touche SET pendant 3 secondes environ pour entrer dans la fonction de réglage :

Réglage MANUEL de l'heure :

Dans les zones où la réception du signal DCF-77 est impossible, l'heure peut être réglée manuellement. L'horloge fonctionne alors comme une horloge à quartz classique. Lorsque le signal DCF est détecté, l'heure réglée manuellement est remplacée par l'heure reçue. Veuillez

suivre les étapes de réglage suivantes avant d'utiliser la Station de Température pour la première fois.

1. L'heure clignote à la section heures de l'écran. Réglez l'heure à l'aide de la touche MIN/MAX/+.
2. Appuyez sur la touche SET pour passer au réglage des minutes ; les minutes clignotent.
3. Réglez les minutes à l'aide de la touche MIN/MAX/+
4. Appuyez de nouveau sur la touche SET pour confirmer et passer au réglage du Calendrier.

Bien que l'appareil ait été réglé manuellement, il continue à essayer de recevoir le signal DCF. Quand il reçoit le signal, l'heure captée supplante l'heure réglée manuellement.

Calendrier

La date par défaut de la Station de Température est 1.1. de l'année 2008. Dès que le signal radiocommandé est reçu, la date est mise à jour automatiquement. Si le signal n'est pas reçu cependant, la date peut également être programmée manuellement:

Année (clignote)

1. L'année clignote. Réglez l'année (2008-2029) à l'aide de la touche MIN/MAX/+
2. Appuyez sur la touche SET pour passer au réglage du mois; le mois clignote. Réglez le mois à l'aide de la touche MIN/MAX/+

1. Appuyez ensuite sur la touche SET pour passer au réglage la date; la date clignote. Réglez la date à l'aide de la touche MIN/MAX/+
2. Appuyez sur la touche SET pour passer au réglage le jour de la période; le jour de la période clignote). Réglez le jour de la période à l'aide de la touche MIN/MAX/+
3. Appuyez sur la touche SET pour confirmer et entrer dans le mode réglage du format d'affichage de l'heure 12/24 H.

FORMAT de l'heure 12/24h:

L'heure peut être affichée au format 12 H ou 24 H (24H par défaut)

1. L'heure en format "24h" clignote. Appuyer sur la touche MIN/MAX/+ pour changer le format en "12h".
2. Appuyez sur la touche SET pour confirmer et entrer dans le mode réglage du fuseau horaire.

Note : Lorsque le format d'affichage 24h est sélectionné, le calendrier est affiché sous la forme jour de la semaine-date-mois. Lorsque le format d'affichage 12h est sélectionné, le format du calendrier est jour de la semaine-mois-date.

FUSEAU horaire

La plage des fuseaux horaires est comprise entre ± 12 heures (0 par défaut) :

1. Le fuseau horaire clignote.
2. Réglez le fuseau horaire à l'aide de la touche MIN/MAX/+
3. Appuyez sur la touche SET pour confirmer et passer au réglage de réception du signal horsaire ON/OFF.

Réception du SIGNAL horaire on/off (activé/désactivé):

Dans les régions où la réception du signal DCF-77 est impossible, la fonction de réception du signal horaire peut être désactivée (OFF). L'horloge fonctionnera alors comme une horloge à quartz normale. (Le réglage par défaut est Activé (ON)).

1. Le mot "ON" clignote à l'écran LCD.
2. Désactivez (OFF) la réception du signal horaire à l'aide de la touche MIN/MAX/+
3. Appuyez sur la touche SET pour confirmer et passer au réglage de l'unité de température en °C/°F.

Remarque:

Si la fonction de réception du signal DCF est désactivée manuellement, l'horloge ne tentera pas de réceptionner le signal DCF, et ce tant que la fonction de réception de l'heure restera désactivée (OFF).

L'icone de réception du signal horsé et l'icone "DCF" ne seront alors pas affichées à l'écran.

Reglage de l'unite de temperature °c ou °f

L'unité d'affichage de la température par défaut est le degré °C (degrés Celsius). Pour changer cette unité en degré °F (degrés Fahrenheit), procédez comme indiqué :

1. "°C" clignotera. Utiliser la touche MIN/MAX/+ pour alterner entre "°C" et "°F".
2. Appuyez sur la touche SET pour confirmer et passer de la fonction de réglage.

Affichage des relevés de temperature MIN/ MAX interieures et exterieures:

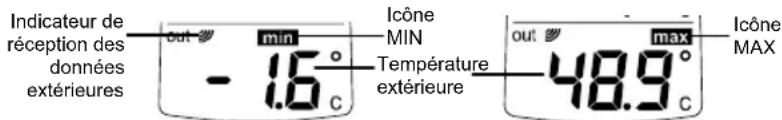

1. Appuyez sur la touche MIN/MAX/+ pour afficher la température MIN extérieure avec l'heure et la date de relevé.
2. Appuyez une deuxième fois sur la touche MIN/MAX/+ pour afficher la température MAX extérieure avec l'heure et la date de relevé.

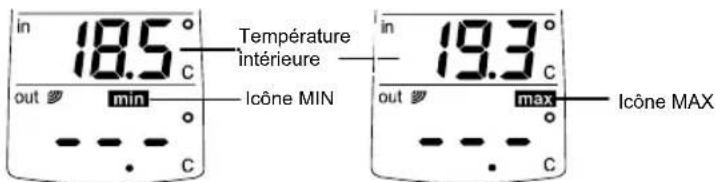

1. Appuyez trois fois sur la touche MIN/MAX/+ pour afficher la température MIN intérieure avec l'heure et la date de relevé.
2. Appuyez de nouveau sur la touche MIN/MAX/+ pour afficher la température MAX intérieure avec l'heure et la date de relevé.

1. Appuyez sur la touche MIN/MAX/+ pour retourner à l'affichage des températures intérieure et extérieure actuelles.

Réinitialisation des relevés MIN/ MAX de temperature

Remarque : tous les MIN/MAX intérieures et extérieures seront réinitialisés en même temps.

1. Appuyez une fois sur la touche MIN/MAX/+ pour afficher la température intérieure MIN.
2. Appuyez sur la touche SET pour réinitialiser toutes les données MIN/MAX aux valeurs actuelles de température.

Un témoin de piles faibles s'affiche sur le LCD quand il est nécessaire de changer les piles, soit dans la Station météo, soit dans l'émetteur.

Émetteur exterieur

La portée de l'émetteur de température peut être influencée par la température ambiantes. Les températures froides peuvent réduire le rayon d'émission. Veuillez prendre cette information en compte lors du positionnement de l'émetteur.

La Station de température devrait recevoir la température extérieure dans les 2 minutes qui suivent la mise en œuvre. En cas de non-reception des données extérieures dans les 2 minutes qui suivent la mise en œuvre ou si, dans l'affichage principal, la reception du signal est constamment « dérangée », l'affichage extérieur indiquant alors “- - - ”, vérifier les points suivants :

1. La Station de température ou l'émetteur devrait être située à 1,5-2 mètres au moins de toutes sources d'interférences telles que les moniteurs d'ordinateurs ou téléviseurs.
2. Eviter de positionner l'émetteur sur ou à proximité immédiate de cadres de fenêtres métalliques.
3. L'utilisation d'autres appareils électriques tels que des casques ou enceintes fonctionnant sur la même fréquence de signal (868MHz) peut empêcher une bonne transmission et réception du signal.
4. Des voisins utilisant des appareils électriques sur la fréquence de signal 868MHz peuvent aussi brouiller la transmission des données.

Quand la réception du signal 868MHz est correcte, il est conseillé de ne pas rouvrir le couvercle des piles de l'émetteur ou de la Station de température, car les piles risqueraient de se dégager de leurs contacts et de forcer une fausse réinitialisation. Si cela se produit, réinitialiser tous les appareils (voir le paragraphe « Installation » ci-dessus) et éviter ainsi les problèmes de transmission.

Le rayon de transmission de l'émetteur vers la Station de température est d'environ 100m, en espace dégagé. Cependant, ceci dépend de l'environnement et des niveaux d'interférence. Si la réception reste impossible alors que tous ces facteurs ont été respectés, réinitialiser tous les appareils (voir le paragraphe « Installation » ci-dessus).

Station de temperature:

La Station de température est conçue pour s'accrocher à un mur ou se poser sur une table.

Sur un mur

Eviter d'inlocker l'appareil sur un mur exposé aux rayons du soleil. Avant de fixer l'appareil de façon définitive, s'assurer de la bonne transmission des données de température extérieure à partir de l'endroit sélectionné.

1. Fixer une vis (non fournie) dans le mur désiré en laissant dépasser la tête d'environ 5mm.
2. Accrocher la Station à la vis. S'assurer du bon maintien de la station avant de la lacher.

Posée

Grâce à son socle rabattable, la Station de température peut se poser sur n'importe quelle surface plane.

Émetteur exterieur:

L'émetteur est fourni avec un support qui peut se fixer au mur à l'aide des deux vis fournies. On peut aussi le poser sur une surface plane et fixant le support à la base de l'émetteur.

Sur un mur:

1. Fixer le support au mur désiré à l'aide des vis et chevilles fournies
2. Encastrer l'émetteur de température dans le support.

Avant de fixer l'émetteur au mur de façon définitive, placer tous les appareils aux endroits désirés et s'assurer de la bonne réception de la température extérieure sur la Station de température. En cas de non-reception du signal, changer l'émetteur de place ou le déplacer légèrement, ici pouvant aider à la réception du signal.

SOIN et entretien:

• Eviter les températures excessives, les vibrations et les chocs qui risquent d'endommager l'appareil et de produit des relevés et prévisionsinx
• Manipuler les piles avec précaution. Il existe des risques de blessures, brûlures ou dégâts matériels si les piles sont en contact avec des matériaux conducteurs, la chaleur, des maté
• Retirer immédiatement toutes les piles faibles pour éviter fuites et dégâts. Ne les replacer que par des piles neuves du type recommandé.
• Nettoyer l'affichage et le boitier avec un chiffon doux humide seulement. Ne pas utiliser de produits dissolvants ou abrasifs qui risquent de rayer le LCD et le boitier.
• Ne pas immerger l'appareil dans l'eau.
• Manipuler l'appareil avec précaution si l'affichage LCD est abimé. Les cristaux liquides sont toxiques.
• Ne pas tenter de réparer l'appareil. Le retourner au point d'achat pour le faire réparer par un technicien qualifié. Ouvrir et modifier l'appareil en annule la garantie.
• Ne jamais toucher au circuit électronique s'il est à découvert, car il présente dans ce cas un risque d'électrocution.
• Ne pas exposer les appareils à des changements de températures brutaux et excessifs car ceci peut entraîner des changements très rapides de relevés et de prévisions qui en diminuent la précision.

Plage de mesure des températures

Intérieur: -9,9°C à +59,9°C à une résolution de 0,1°C

(14.1°F à +139.8°F à une résolution de 0.2°F)

OF. L'affiché en dehors de cette plage

Exterieur: -39,9°C à +59,9°C à une résolution de 0,1°C

(-39,8^ à +139,8^ avec une résolution de 0,2^)

"°F. L" affiché en dehors de cette plage

Intervalle de relevé de la température intérieure : 16 secondes

Intervalle de réception de la température extérieure: 4 secondes

Alimentation :

Station de Température : 2 x AA, IEC LR6, 1,5V

Émetteur de température extérieure : 2 x AA, IEC LR6, 1,5V

Durée des piles : environ 24 mois (piles alcalines recommandées)

Dimensions (L × P × H)

Station de Température : 70 x 29 x 115,2 mm

Émetteur de température extérieure : 38,2 x 21,2 x 128,3 mm

Information du consommateur :

• Le rejet des déchets électroniques dans des décharges sauvages et/ou non contrôlées nuit fortement à l'environnement
• Consultez les services officiels locaux ou régionaux pour connaître les points de collecte sélective et de traitement les plus proches de chez vous
• Tous les appareils électroniques doivent être désormais recyclés. Chaque utilisateur doit contribuer activement au recyclage de ses propres déchets
• Le rejet sauvage des déchets électroniques peut avoir des conséquences sur la santé publique et sur la qualité de l'environnement.
• Ainsi qu'il est indiqué sur la boite et sur le présent produit, la lecture du manuel est recommandée pour une utilisation optimisée; ce produit ne doit pas être jeté dans des poubelles non spécialisées. Le fabricant et ses fournisseurs dé
• Cet appareil ne doit pas être utilisé à des fins médicales ou pour l'information du public.
• Les spécifications de ce produit sont susceptibles de modifications sans avis préalable.
• Ce produit n'est pas un jouet. Le conserver hors de la portée des enfants. La reproduction de tout ou partie de ce livre est interdite sans l'accord préalable et écrit du fabricant.

Résumé de la Déclaration de Conformité : Nous certifions que ce dispositif de transmission sans fil est conforme aux dispositions essentielles de la Directive R&TTE 1999/5/CE.

Introduction:

(siraccomandano batterie alcaline)
